1 OPTIMÁLNÍ SVĚTELNÉ ŘEŠENÍ V PRŮMYSLU Bc. Martin Vacek

2 ELEKTRO-LUMEN, s.r.o. Jsme profesionální firmou zaměřenou na náročného zákazníka, který vyžaduje a oceňuje vysokou úroveň služeb a sortimentu. Vyvíjíme a vyrábíme svítidla pro osvětlování průmyslových provozů, kancelářských a veřejných prostor, komunikací a sportovišť. Ve vývoji nových svítidel se zaměřujeme především na zvýšení energetické účinnosti svítidel. Komplexní řešení od návrhu po dodání: Grafické vizualizace projektu osvětlení Zpracování světelně-technických výpočtů do projektové dokumentace Kalkulace celkových provozních nákladů na projekt osvětlení Výroba a montáž produktů Doprava produktů Montáž svítidel, elektroinstalace Měření parametrů osvětlení po instalaci Vyhotovení protokolů o měření umělého osvětlení Proč jsou zářivková svítidla dnešním trendem? Konstrukci svítidel typu DEIMO bylo možné zahájit až poté, co byla vyvinuta zářivková trubice s amalgámovou technologií Jak je možné, že svítidlo nahradí výbojkové? Svítidlo DEIMO je velkoplošné. Vyzařovaný tok a světelnětechnická charakteristika svítidla je mnohem vhodnější. V praxi dosahujeme lepší rovnoměrnosti a tím pádem menšího počtu světelných bodů. ELEKTRO-LUMEN, S.R.O. CESTA K ÚSPORÁM Pokles světelného toku výbojky je vyšší než u zářivky přibližně o 30%. Proto není nutné prostor na začátku tolik přesvětlovat.

3 SVÍTIDLO DEIMO

4 TĚLESO Těleso je z ocelové montury s dvojitou antikorozní ochranou, lakované práškovou barvou Difuzor z bezpečnostního tvrzeného skla 4J Kovové spony zajišťující beznářaďovou výměnu Krytí svítidla IP65 s difuzorem / IP20 bez difuzoru OPTICKÝ SYSTÉM Výška 3 5 metrů pouze širokozářič D DEIMO FOBOS speciální plast s vynikající odrazností (99%) a difuzností větší než 96% pro prostory s požadavkem na nízké UGR Výška 6 25 metrů širokozářič D a hlubokozářič C DEIMO lámaný leštěný hliníkový plech typu 350G (širokozářič) s 86% odrazností a difuzností menší než 20% a MIRO4 (hlubokozářič) s odrazností 95 % a difuzní reflexí menší než 12% Výška metrů pouze hlubokozářič C DEIMO OCTOPUS parabolický leštěný hliníkový plech z materiálu MIRO4 MONTÁŽ Přisazením Zavěšením Nastavitelný třmen ŽIVOTNOST SVĚTELNÝCH ZDROJŮ A ELEKTRICKÝCH ČÁSTÍ SVÍTIDLA Uzavřené svítidlo T5 CONSTANT s dobou života hodin Uzavřené svítidlo T5 CONSTANT s prodlouženo dobou života hodin Otevřené svítidlo T5 s dobou života hodin Otevřené svítidlo T5 s prodlouženou dobou života hodin Otevřené svítidlo T5 ECO SAVER s dobou života hodin Předřadník s životností min hodin Předřadník s prodlouženou životností min hodin MOŽNOSTI A VARIANTY Stmívatelná verze EPS-A analogový předřadník 1-10V Stmívatelná verze EPS-D digitální předřadník DSI Stmívatelná verze DALI digitální předřadník DALI Předřadník pro vyšší teploty okolí T60 (pouze varianta x54) LEGISLATIVA Svítidlo splňuje všechny české a evropské standardy: ČSN EN ČSN EN EN EN60929 EN60081 / EN60901 EN EN55015 EN61547 EN EN61347 ELEKTRO-LUMEN, S.R.O SVÍTIDLO DEIMO

5 VÝHODY SVÍTIDLA DEIMO PROTI VÝBOJKOVÝM SVÍTIDLŮM

6 BAREVNÉ PODÁNÍ A LEGISLATIVA Norma Osvětlení pracovních prostorů Část 1: Vnitřní pracovní prostory ČSN EN uvádí na str. 12: Hrubé a střední strojní opracování, tolerance > 0,1 mm Ra Jemné strojní opracování, broušení, tolerance < 0,1 mm Ra Montážní práce hrubé, střední, jemné i velmi jemné Ra 80 Zářivka Ra > 80, výbojky čiré Ra 60 65, výbojky povrstvené Ra > 80 VYŠŠÍ ZRAKOVÁ POHODA A BEZPEČNOST PRACOVNÍKŮ U zářivkových svítidel absence stroboskopického efektu Zářivka má příjemnou teplotu chromatičnosti 4000 K Při výpadku okamžitý start zářivkových zdrojů Možnost integrace nouzového modulu s vlastním akumulátorem Lepší humanizace pracovního prostoru = vyšší efektivita práce DELŠÍ ŽIVOTNOST SVĚTELNÉHO ZDROJE Zářivka T hodin Výbojka HQI-BT hodin MOŽNOST REGULACE Zářivka lze stmívat až do 1%, není nutné startovat na 100% sv. toku Výbojky lze stmívat max. do 50%, při stmívání ztrácejí na barevném podání. Ne všechny výbojky jsou pro stmívání vhodné, v některých případech výrobce světelných zdrojů stmívání určitých typů dokonce zakazuje. Při znovuzápalu je nutno výbojku startovat na 100%. Výbojky, které se při provozu regulují (informace firmy OSRAM), ztrácí více světelného toku po dobu životnosti. NIŽŠÍ POKLES SVĚTELNÉHO ZDROJE OPROTI VÝBOJKOVÉMU Zářivka T5 15 % po dobu své životnosti Výbojka HQI-BT % po dobu své životnosti OSTATNÍ VÝHODY Možnost integrace světelné soustavy do stávajícího systému firmy Další úspory spojené s regulací svítidel Integrace pochůzkového osvětlení Možnost připojení svítidel na centrální baterii či dieselagregát Stabilizace napětí elektronického předřadníku (Svítidlo vybavené elektronickým předřadníkem má tedy oproti svítidlu s tlumivkou stejnou spotřebu při různém napětí v síti. Např. výbojkové svítidlo 400W s tlumivkou na 220V spotřebuje 434W, na 230V spotřebuje 474 W a na 240 V to je již 510 W.) ELEKTRO-LUMEN, S.R.O. VÝHODY SVÍTIDLA DEIMO

7 PROJEKTOVÁNÍ SVÍTIDLA DEIMO - ZKUŠEBNÍ PROSTORY

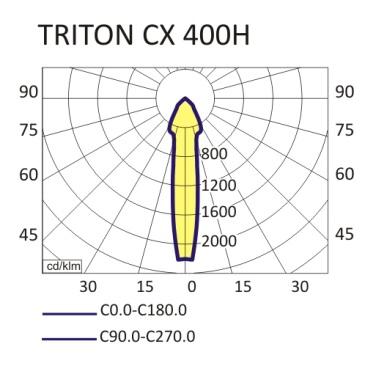

8 POŽADAVEK Nasvítit halu o rozměrech 100 x 50 x 18 m na 300 lx VÝBOJKOVÉ SVÍTIDLO TYPU TRITON 70 ks svítidel Triton CX 400 4,2 A Em = 362 lx ZÁŘIVKOVÉ SVÍTIDLO TYPU DEIMO 56 ks svítidel DEIMO OCTOPUS CX 680 Em = 327 lx ZÁVĚR K nasvětlení prostoru stačilo 56 ks zářivkových svítidel s mnohem lepší rovnoměrností, než se 70 ks výbojkových svítidel. Vyšší průměrná hladina osvětlení u výbojek nelze snížit redukcí počtu svítidel by již dle norem nevyšla rovnoměrnost. Nainstalovaný příkon: 56 ks svítidel DEIMO OCTOPUS CX 680 o příkonu 510 W = 28,5 kw 70 ks svítidel TRITON CX A o příkonu 476 W = 33, 3 kw Pozn. čirou výbojku 4.2A není možné v průmyslových prostorách kvůli konfliktu s legislativou použít. Proto je reálně nainstalovaný příkon výbojkových svítidel mnohem vyšší. ELEKTRO-LUMEN,S.R.O. PROJEKTOVÁNÍ SV. DEIMO

9 POŽADAVEK Nasvítit halu s různou výškou zářivkovým svítidlem o rozměrech 100 x 50 na 500 lx VÝŠKA 16 M 90 ks svítidel DEIMO OCTOPUS CX 680 Em = 542 lx VÝŠKA 35 m 120 ks svítidel DEIMO OCTOPUS CX 680 Em = 533 lx VÝŠKA 50 m 156 ks svítidel DEIMO OCTOPUS CX 680 Em = 559 lx ELEKTRO-LUMEN,S.R.O. PROJEKTOVÁNÍ SV. DEIMO

10 VÝROBA LAN HALA 105 V ZÁVODĚ BARUM CONTINENTAL Rozměry haly: 133,54 m x 35,80 m x 8m Montážní výška svítidel: 7 m Požadovaná intenzita: 300 lx Zadání: navrhnout nejefektivnější světelnou soustavu splňující platnou legislativu a normy ELEKTRO-LUMEN,S.R.O. PROJEKTOVÁNÍ SV. DEIMO

11 VÝBOJKOVÉ SVÍTIDLO 114 ks svítidel METIS DX 400 Světelný tok svítidla: lm Příkon svítidla: 476 W Celkový nainstalovaný příkon soustavy: 54,2 kw INDUKČNÍ SVÍTIDLO HERMES ks svítidla HERMES 300 Světelný tok svítidla: lm Příkon svítidla: 310 W Celkový nainstalovaný příkon soustavy: 52kW ZÁŘIVKOVÉ SVÍTIDLO 132 ks svítidel DEIMO CX 454 Světelný tok svítidla: lm Příkon svítidla: 230 W Celkový nainstalovaný příkon soustavy: 30,3 kw LED SVÍTIDLO HIBAY ks svítidel HiBay 6 Světelný tok svítidla: lm Příkon svítidla: 168 W Celkový příkon soustavy: 33,6 kw ELEKTRO-LUMEN, S.R.O. VÝHODY SVÍTIDLA DEIMO

12 REALIZACE SVÍTIDEL DEIMO

13 VÝROBA LAN HALA 105 V ZÁVODĚ BARUM CONTINENTAL, spol. s r.o. Rozměry haly: 133,54 m x 35,80 m x 8 m Montážní výška svítidel: 7 m Požadovaná intenzita: 300 lx Počet svítidel: 130 ks DEIMO CX 454 Původní světelná soustava: 130 ks HALOPHANE 400 W Úspora el. energie: 66 % PRVNÍ REALIZACE REGULAČNÍHO SYSTÉMU PRVNÍ VÝZNAMNÁ REALIZACE SVÍTIDEL DEIMO REFERENČNÍ PROJEKT ÚSPORA EL. ENERGIE ZA ROK: Kč Tento projekt řídil: Aleš Sova ELEKTRO-LUMEN,S.R.O. REALIZOVANÉ PROJEKTY

14 PŘEVODOVKÁRNA 1,2 HYUNDAI MOTOR CZECH, a.s. Rozměry haly: 290 m x 185 m 10 m NEJKOMPLEXNĚJŠÍ REGULAČNÍ SYSTÉM HELVAR VE STŘEDNÍ EVROPĚ Montážní výška svítidel: 7,5 m NOMINOVÁNO NA DALI ADWARDS 2012 Požadovaná intenzita: 300 a 500 lx VIZUALIZACE A MOŽNOST OVLÁDÁNÍ JEDNOTLIVÝCH SVÍTIDEL Počet svítidel: 1000 ks DEIMO CX 654 EPS-DALI ÚSPORA EL. ENERGIE ZA ROK: Kč Původní světelná soustava: 1000 ks výbojkových svítidel 400 W Úspora el. energie: 46 % Tento projekt řídil: Aleš Sova ELEKTRO-LUMEN,S.R.O. REALIZOVANÉ PROJEKTY

15 VÝROBNÍ HALA BRUSH, s.r.o. Rozměry haly: 128,4 m x 76,9 m x 26 m Montážní výška svítidel: 24 m Požadovaná intenzita: 500 lx Počet svítidel: 75 ks DEIMO CX 654 DALI Původní světelná soustava: 60 ks výbojkových svítidel 1000 W Úspora el. energie: 80 % PRVNÍ REALIZACE SVÍTIDEL DEIMO VE VYSOKÉ VÝŠCE REGULAČNÍ SYSTÉM S VIZUALIZACÍ ÚSPORA EL. ENERGIE ZA ROK: Kč Tento projekt řídil: Jan Vacek ELEKTRO-LUMEN,S.R.O. REALIZOVANÉ PROJEKTY

16 VÝROBNÍ HALA PŘÍSTAVBA NOVÉ LISOVNY ŠKODA AUTO, a.s. Rozměry haly: 122 m x 47 m x 21,6 m Montážní výška svítidel: 17,8 m Požadovaná intenzita: 200, 300 a 500 lx Počet svítidel: 100 ks DEIMO OCTOPUS CX 680 PRVNÍ REALIZOVÁNÝ PROJEKT SE SVÍTIDLY OCTOPUS Tento projekt řídil: Jan Vacek ELEKTRO-LUMEN,S.R.O. REALIZOVANÉ PROJEKTY

17 VÝROBNÍ HALA POCLAIN HYDRAULICS Rozměry haly: 83 m x 90 m x 10,5 m Montážní výška svítidel: 9 m Požadovaná intenzita: 300 lx Počet svítidel: 75 ks DEIMO CX 654 DALI Původní světelná soustava: 279 ks výbojkových svítidel 250 W Úspora el. energie: 83 % VÝRAZNÁ REDUKCE SVĚTELNÝCH BODŮ INTEGRACE REGULAČNÍHO SYSTÉMU DO FIREMNÍHO ENERGOSYSTÉMU PRVNÍ OPC REALIZOVANÉ S FIRMOU HELVAR V ČR ÚSPORA EL. ENERGIE ZA ROK: Kč Tento projekt řídil: Pavel Hradil ELEKTRO-LUMEN,S.R.O. REALIZOVANÉ PROJEKTY

18 SPORTOVNÍ HALA TENISOVÁ HALA HRANICE Rozměry haly: 56 m x 37 m x max. 9,8 m Montážní výška svítidel: max. 9 m Požadovaná intenzita: 500 lx Počet svítidel: 48 ks DEIMO AS 473 Původní světelná soustava: 54 ks výbojkových svítidel 400 W Úspora el. energie: 60 % POUŽITÉ NOVĚ VYVINUTÉ SVÍTIDLO DEIMO AS EKONOMICKÁ VERZE REGULAČNÍHO SYSTÉMU OVLÁDÁNÍ MÓDŮ JEDNOTLIVÝCH KURTŮ ÚSPORA EL. ENERGIE ZA ROK: Kč ELEKTRO-LUMEN, S.R.O. REALIZOVANÉ PROJEKTY

19 2012 ELEKTRO-LUMEN, s.r.o. ELEKTRO-LUMEN, s.r.o. Hranická Hranice IV - Drahotuše Česká Republika KONTAKT el-lumen@el-lumen.cz
