Systémy upevnění pro ploché střechy. ceník platný od 16. března 2015

Transkript

1 Systémy upevnění pro ploché střechy ceník platný od 16. března 2015

2

3 Mechanické upevňovací prvky pro skladby plochých střech Plochá střecha Označení výrobků Indukční kotvení hydroizolace z PVC nebo TPO v ploše střechy Upevnění hydroizolace a tepelné izolace do ocelového trapézového plechu Upevnění hydroizolace a tepelné izolace do pórobetonu Upevnění hydroizolace a tepelné izolace do betonu a železobetonu Upevnění atikových plechů Upevnění hydroizolace a tepelné izolace do žebírkových panelů Upevnění hydroizolace a tepelné izolace do dřeva Upevnění hydroizolace a tepelné izolace do problémových podkladů Upevnění těžkých technologií Vrtáky pro střešní upevňovací prvky strana 2 3 isoweld strana 4 5 BS, PS, RP45, IR2 strana 6 10 LBS T25, R45 strana SPIKE twister DT, RNR, TI, TI T25, R45 strana TIA, R45 strana TS, R45, IW, IWF B40 strana TPR strana 22 SOL F strana strana 25 Montážní přístroje Montážní přístroje pro upevňovací systémy plochých střech strana Upevňovací systémy SFS intec jsou testovány na: spolehlivost při působení statických a dynamických zátěží odolnost proti vzniku koroze odolnost při působení UV záření a teplotních změn snadnou montáž na stavbě

4 Označení výrobků do všech únosných podkladů do betonu isoweld strana 4, 5 isofast SPIKE twister DT strana 13 do pórobetonu LBS T25 strana 11 do dřeva spike DT 14 strana 13 TS strana 19 do ocelového trapézového plechu BS strana 6, 8 RNR strana 13 IW, IWF B40 strana 21 PS strana 7, 8 TI, TI T25 strana 14, 15 IR2, IR2 m strana 10 ISO TAK teleskop R45 strana 11, 15, 17 do problémových podkladů Peel Rivet TPR strana 22 ISO TAK teleskop RP45 strana 7 isofast TIA strana 17 vrtáky strana 25 přítlačné talířové podložky na měkký podklad na tvrdý podklad SOL F systém upevňovací prvky a příslušenství strana 23, 24 IR 82x40 IRD 82x40 IRC/W 82x40 IF/IG C 82x40 pro upevňovací prvky BS, PS, IR2 TI, DT, TS IW TI, DT, TS, TPR, LBS cena za 1 ks bez DPH (změna ceny vyhrazena) 2,70 2,70 2,70 2,70 počet kusů v balení

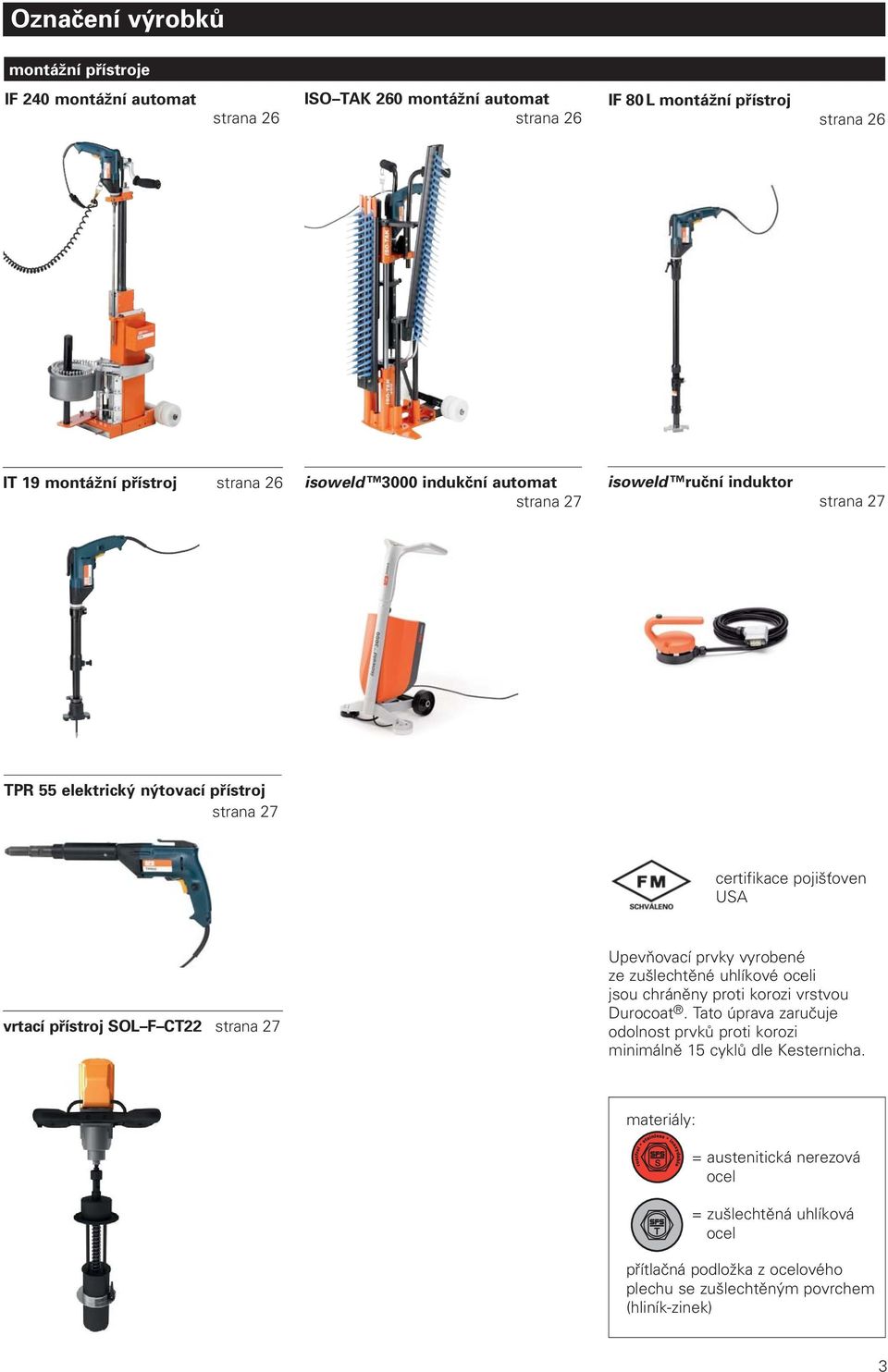

5 Označení výrobků montážní přístroje IF 240 montážní automat strana 26 ISO TAK 260 montážní automat strana 26 IF 80 L montážní přístroj strana 26 IT 19 montážní přístroj strana 26 isoweld 3000 indukční automat isoweld ruční induktor strana 27 strana 27 TPR 55 elektrický nýtovací přístroj strana 27 certifikace pojišťoven USA vrtací přístroj SOL F CT22 strana 27 Upevňovací prvky vyrobené ze zušlechtěné uhlíkové oceli jsou chráněny proti korozi vrstvou Durocoat. Tato úprava zaručuje odolnost prvků proti korozi minimálně 15 cyklů dle Kesternicha. materiály: = austenitická nerezová ocel = zušlechtěná uhlíková ocel přítlačná podložka z ocelového plechu se zušlechtěným povrchem (hliník-zinek) 3

6 isoweld indukční kotvení hydroizolace z PVC nebo TPO v ploše střechy jednoduché, bezpečné a ekonomické kotvení v ploše nezávislé na přesazích hydroizolace stejná šířka hydroizolace na celé střeše není třeba dokotvovat tepelnou izolaci (1 pracovní krok) žádné perforace hydroizolace menší šířky přesahu hydroizolace uzavření střechy je nezávislé na procesu mechanického kotvení méně kotevních bodů materiál: kovová podložka s povlakem pro indukční svar s PVC fólií kovová podložka s povlakem pro indukční svar s TPO fólií šroub zušlechtěná uhlíková ocel nebo nerezová ocel teleskop polyamid PA použití: pro novostavby pro rekonstrukce pro všechny únosné podklady z trapézového plechu, betonu a dřeva montážní přístroje a příslušenství strana isoweld 3000 upozornění: Teleskop systému isoweld nelze kombinovat se šroubem LBS do pórobetonu a s nýtem TPR do problémových podkladů. Při kotvení tepelné izolace z nechráněného polystyrenu je nutné vložit pod přítlačnou talířovou podložku kartonovou podložku FI Pad. typ isoweld označení počet kusů v balení cena za 1 ks platný certifikát materiál Systémové komponenty přítlačná talířová podložka vnější průměr 80 mm FI P 6,8 PVC růžová barva 100 8,80 FI P 16,0 PVC růžová barva 100 8,80 FI P 6,8 TPO zelená barva 100 8,80 FI P 16,0 TPO zelená barva 100 8,80 upevňovací prvky pro upevnění do nosného podkladu jsou používány všechny běžné upevňovací prvky: PS nebo BS do trapézového plechu, DT, TI nebo TIA do betonu a TS do dřeva teleskop příruba o průměru 20 mm přesně dosedá na přítlačnou talířovou podložku FI R 20x , , , , , , ,20 kartonová podložka pouze při indukčních svarech na polystyrenu FI Pad 100 1,60 4 *změna ceny vyhrazena

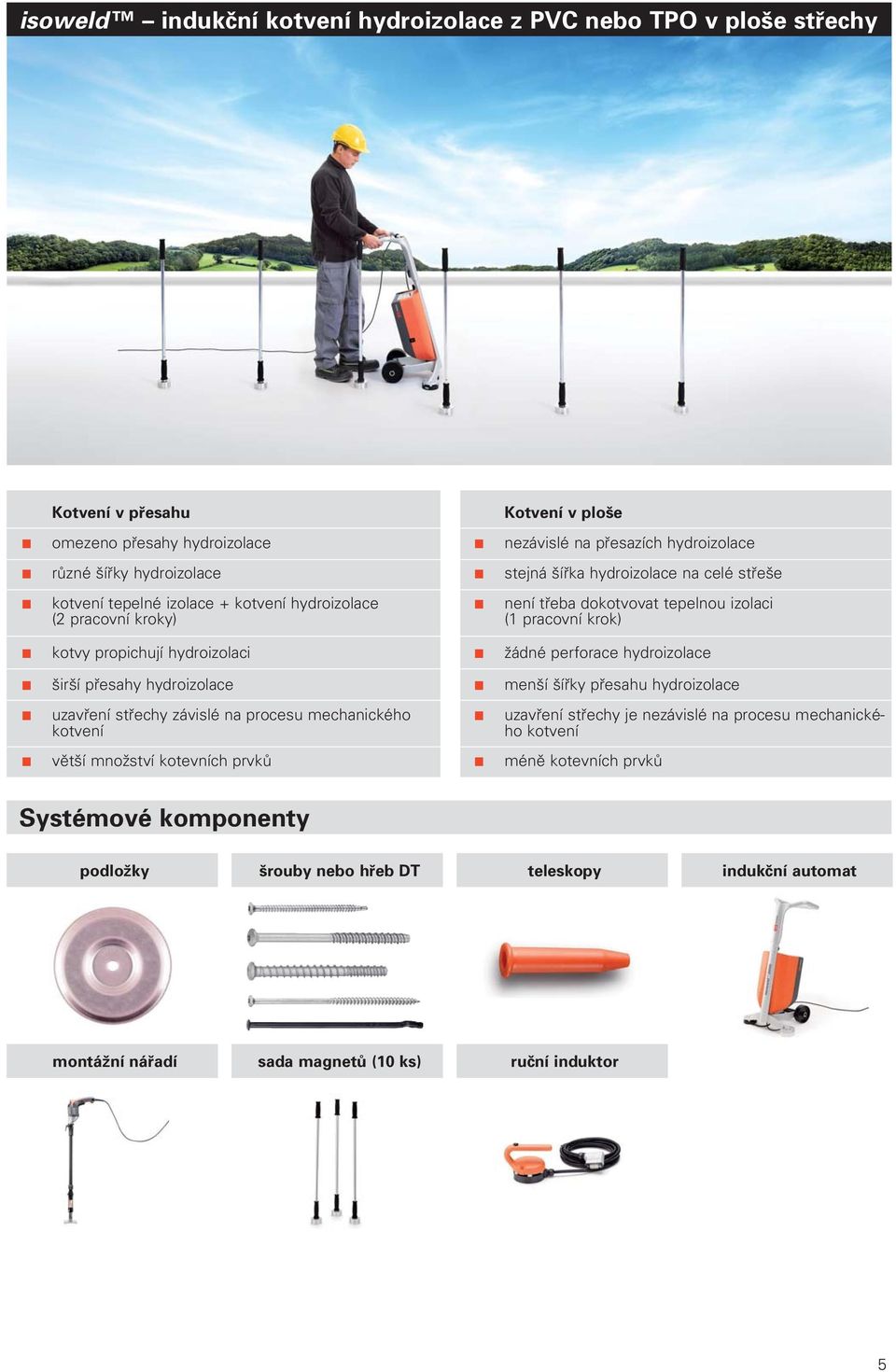

7 isoweld indukční kotvení hydroizolace z PVC nebo TPO v ploše střechy Kotvení v přesahu Kotvení v ploše n omezeno přesahy hydroizolace n nezávislé na přesazích hydroizolace n různé šířky hydroizolace n stejná šířka hydroizolace na celé střeše n kotvení tepelné izolace + kotvení hydroizolace (2 pracovní kroky) n není třeba dokotvovat tepelnou izolaci (1 pracovní krok) n kotvy propichují hydroizolaci n žádné perforace hydroizolace n širší přesahy hydroizolace n menší šířky přesahu hydroizolace n uzavření střechy závislé na procesu mechanického kotvení n uzavření střechy je nezávislé na procesu mechanického kotvení n větší množství kotevních prvků n méně kotevních prvků Systémové komponenty podložky šrouby nebo hřeb DT teleskopy indukční automat montážní nářadí sada magnetů (10 ks) ruční induktor 5

8 Upevnění hydroizolace a tepelné izolace do ocelového trapézového plechu o tloušťce od 0,63 mm do 2 x 1,25 mm ISO TAK BS/RP45 nebo BS S/RP45 materiál: šroub BS zušlechtěná uhlíková ocel, ochrana proti korozi Durocoat, odolnost 15 cyklů podle Kesternicha v souladu se směrnicí ETAG 006-D.3.1. a s certifikátem FM šroub BS S austenitická nerezová ocel kvality A4, dle AISI 316 (ES ), je vhodný do vlhkého (více než 70% vlhkost) a chemicky agresivního prostředí, tento nerezový šroub dodáváme pouze na zakázku teleskop RP45 vysoce jakostní polypropylen PP montážní přístroje a příslušenství strana IT 19 použití: Samostatně se šroub BS používá ke kotvení poplastovaných plechů, hlava šroubu je zde překryta hydroizolací. Šrouby BS a BS-S nemají horní opěrný závit a jsou proto samostatně vhodné pouze pro tvrdé tepelné izolace (nestlačitelné při zatížení min. 0,07 N/mm 2 ). montáž: Pro svěrnou tloušťku do 240 mm se doporučuje použití předmontovaného šroubu BS s určeným teleskopem RP. Kotva je tak připravena pro úspornou, rychlou a bezpečnou montáž za pomoci přístroje ISO TAK 260, anebo IT 19. Kombinace příslušné délky šroubu BS a teleskopu RP se určí na základě požadované svěrné tloušťky. Viz tabulka na straně 9. typ průměr závitu d (mm) BS 4,8 x... celková délka L (mm) délka šroubu = celková tloušťka vrstev střechy nad plechem + 20 mm označení/rozměry v mm jednotlivé šrouby počet kusů v balení cena za 1 ks platný certifikát materiál BS t min: 0,63 mm t max: 2 x 1,25 mm BS 4,8 x , , , , , , , , , , , , nástavec TORX T25 pro montáž ,87 samostatného šroubu BS anebo BS S, ,84 strana , hřídel ZA ,61 / 4 " M nástavec 260 TORX T25 M6, strana , , kombinační tabulka s teleskopy RP 45, , strana ,55 příklad objednávky jednotlivých šroubů a teleskopů: BS 4,8x70 + RP45x120 jiné délky pouze na objednávku doporučené výpočtové zatížení: teleskop RP45 zaručuje výpočtové zatížení 0,4 kn na upevňovací bod; samostatně lze pro šroub BS počítat 0,5 kn na upevňovací bod Dle typu střešní hydroizolace lze výpočtové zatížení zvýšit. Prosím dbejte doporučení výrobců střešních fólií a asfaltových pásů. 6 *změna ceny vyhrazena

9 Upevnění hydroizolace a tepelné izolace do ocelového trapézového plechu do tloušťky 0,8mm (šroub bez vrtáčku) ISO TAK PS/RP45 materiál: šroub PS zušlechtěná uhlíková ocel, ochrana proti korozi Durocoat, odolnost 15 cyklů podle Kesternicha v souladu se směrnicí ETAG 006-D.3.1. teleskop RP45 vysoce jakostní polypropylen PP montážní přístroje a příslušenství strana IT 19 typ průměr závitu d (mm) PS 4,8 x... celková délka L (mm) označení/rozměry v mm jednotlivé šrouby počet kusů v balení cena za 1 ks platný certifikát materiál PS PS 4,8 x , , , , , , , , , , , , , nástavec TORX T25 pro montáž 500 6, samostatného šroubu PS, 500 7, strana , , hřídel ZA 1 / 4 " M nástavec , TORX T25 M6, strana , , kombinační tabulka s teleskopy RP 45, , strana ,34 ETA 08/0285 teleskop RP45 pro bodový upevňovací systém RP45 x , , , , , , ,79 příklad objednávky jednotlivých šroubů a teleskopů: PS 4,8x80 + RP45x90 jiné délky pouze na objednávku doporučené výpočtové zatížení: teleskop RP45 zaručuje výpočtové zatížení 0,4 kn na upevňovací bod; samostatně lze pro šroub PS počítat 0,5 kn na upevňovací bod Dle typu střešní hydroizolace lze výpočtové zatížení zvýšit. Prosím dbejte doporučení výrobců střešních fólií a asfaltových pásů. *změna ceny vyhrazena 7

10 Upevnění hydroizolace a tepelné izolace do ocelového trapézového plechu o tloušťce od 0,6 mm do 2 x 1,25 mm ISO TAK materiál: šroub PS a BS zušlechtěná uhlíková ocel, ochrana proti korozi Durocoat teleskop R45 vysoce jakostní polypropylen PP použití: Pro mechanické upevnění hydroizolace a tepelné izolace do tenkého ocelového trapézového plechu. montáž: Pro svěrnou tloušťku do 240 mm se doporučuje použití předmontovaného šroubu PS nebo BS s určeným teleskopem RP. Kotva je tak připravena pro úspornou, rychlou a bezpečnou montáž za pomoci přístroje ISO TAK 260, anebo IT 19. Kombinace příslušné délky šroubu PS a teleskopu RP se určí na základě znalosti požadované svěrné tloušťky. montážní přístroje a příslušenství strana ISO TAK 260 Trapézový plech do tloušťky 0,8 mm (šroub bez vrtáčku) izolace kotvicí prvek cena za 1 ks (mm) 80 teleskop RP45 x 60 mm + šroub PS 4,8 x 60 mm 5, teleskop RP45 x 60 mm + šroub PS 4,8 x 80 mm 5, teleskop RP45 x 90 mm + šroub PS 4,8 x 70 mm 5, teleskop RP45 x 120 mm + šroub PS 4,8 x 60 mm 5, teleskop RP45 x 120 mm + šroub PS 4,8 x 70 mm 5, teleskop RP45 x 120 mm + šroub PS 4,8 x 80 mm 6, teleskop RP45 x 150 mm + šroub PS 4,8 x 60 mm 6, teleskop RP45 x 150 mm + šroub PS 4,8 x 70 mm 6, teleskop RP45 x 150 mm + šroub PS 4,8 x 80 mm 6, teleskop RP45 x 180 mm + šroub PS 4,8 x 60 mm 7, teleskop RP45 x 180 mm + šroub PS 4,8 x 70 mm 7, teleskop RP45 x 180 mm + šroub PS 4,8 x 80 mm 7, teleskop RP45 x 210 mm + šroub PS 4,8 x 70 mm 8,51 Trapézový plech tloušťky 0,63 1,25 mm (šroub s vrtáčkem) izolace kotvicí prvek cena za 1 ks (mm) 80 teleskop RP45 x 60 mm + šroub BS 4,8 x 60 mm 6, teleskop RP45 x 60 mm + šroub BS 4,8 x 80 mm 6, teleskop RP45 x 90 mm + šroub BS 4,8 x 70 mm 6, teleskop RP45 x 120 mm + šroub BS 4,8 x 60 mm 6, teleskop RP45 x 120 mm + šroub BS 4,8 x 70 mm 6, teleskop RP45 x 120 mm + šroub BS 4,8 x 80 mm 7, teleskop RP45 x 150 mm + šroub BS 4,8 x 60 mm 6, teleskop RP45 x 150 mm + šroub BS 4,8 x 70 mm 7, teleskop RP45 x 150 mm + šroub BS 4,8 x 80 mm 7, teleskop RP45 x 180 mm + šroub BS 4,8 x 60 mm 7, teleskop RP45 x 180 mm + šroub BS 4,8 x 70 mm 8, teleskop RP45 x 180 mm + šroub BS 4,8 x 80 mm 8, teleskop RP45 x 210 mm + šroub BS 4,8 x 70 mm 9, teleskop RP45 x 210 mm + šroub BS 4,8 x 90 mm 9, teleskop RP45 x 210 mm + šroub BS 4,8 x 110 mm 10, teleskop RP45 x 210 mm + šroub BS 4,8 x 130 mm 11,75 při kombinaci teleskopu a šroubu systému ISO TAK platí stejné pravidlo s 20 mm, navíc je zde 15mm ztráta délky šroubu v teleskopu upevňovací prvek se skládá z: teleskop RP45 vložený šroub PS nebo BS ETA 06/0170 Ceny variant s kotvicím prvkem jsou včetně předmontáže pro použití s přístrojem IT 19 nebo automatem ISO TAK 260, strana 26. Hlava šroubu má úchyt TORX T25. Šrouby jsou baleny po 500 ks, teleskopy RP45 po kusech. příklad objednávky jednotlivých šroubů a teleskopů: BS 4,8x60 + RP45x60 doporučené výpočtové zatížení: 0,5 kn na upevňovací bod (od tloušťky plechu 0,75 mm), jinak 0,4 kn Dle typu střešní hydroizolace lze výpočtové zatížení zvýšit. Prosím dbejte doporučení výrobců střešních fólií a asfaltových pásů. 8 *změna ceny vyhrazena

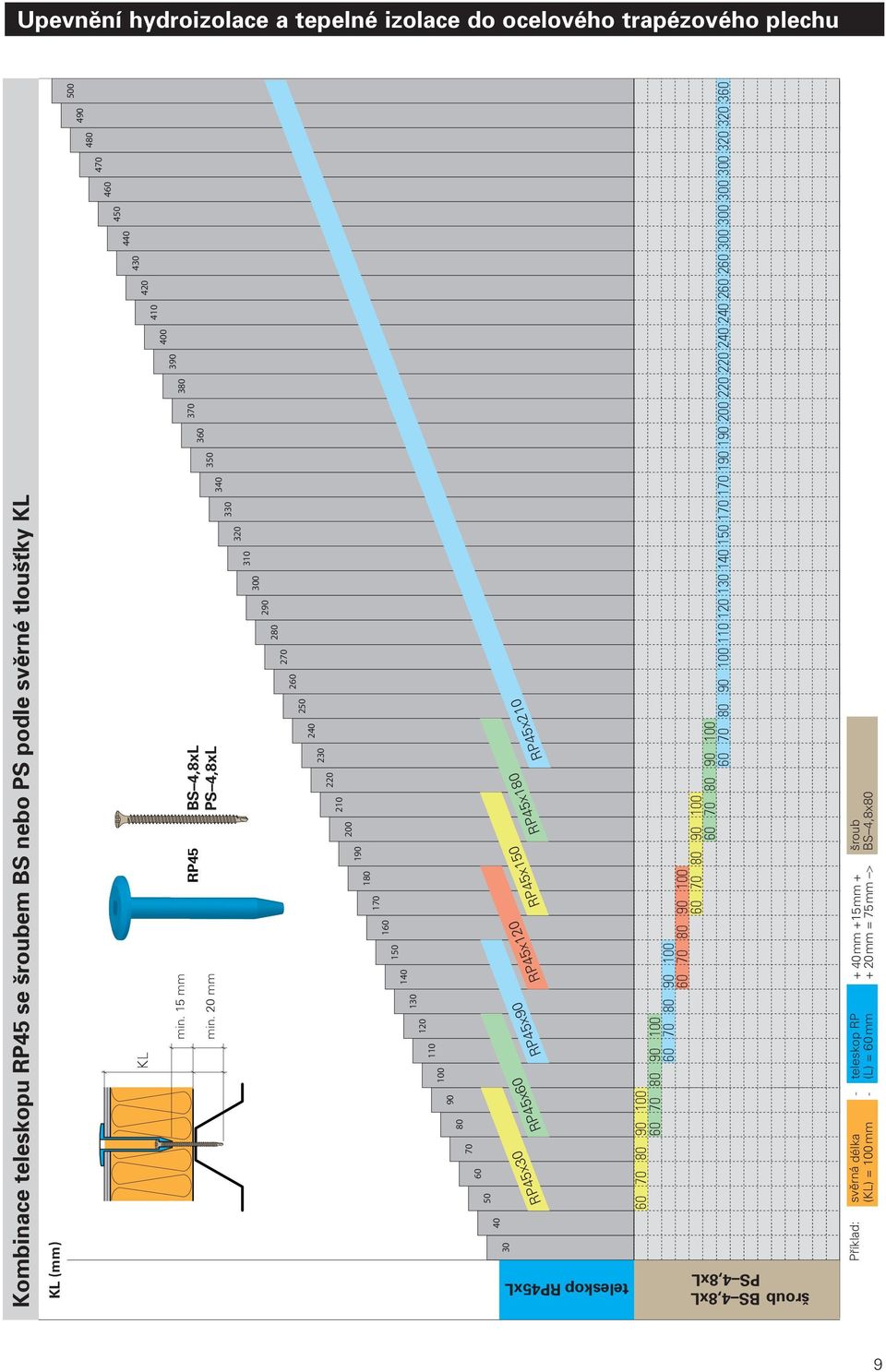

11 Upevnění hydroizolace a tepelné izolace do ocelového trapézového plechu Kombinace teleskopu RP45 se šroubem BS nebo PS podle svěrné tloušťky KL KL (mm) Combination sleeve RP45 x L and fastener BS-4,8xL fastener BS-S-4,8xL* KL *If a length is not available, take the next length. Fastener range see chapter min. 15 mm min. 20 mm RP45 BS 4,8xL BS-4,8xL PS 4,8xL BS-S-4,8xL RP45x150 RP45x180 RP45x210 RP45x30 RP45x60 RP45x90 RP45x120 Fastener: šroub BS 4,8xL BS-4,8xL PS 4,8xL BS-S-4,8xL teleskop Sleeve RP45xL Calculation: Příklad: svěrná Roof buildup délka (KL) - teleskop Sleeve length RP (L) mm +15 = min. mm length + šroub Type of fastener Example: (KL) = mm - (L) = 60 mm 60 mm mm = 75 mm -> BS 4,8x80 BS-4,8x80 9

12 Upevnění hydroizolace a tepelné izolace do ocelového trapézového plechu o tloušťce od 0,63 mm do 2 x 1,25 mm isofast IR2 materiál: šroub IR2 zušlechtěná uhlíková ocel, ochrana proti korozi Durocoat, odolnost 15 cyklů dle Kesternicha v souladu se směrnicí ETAG 006-D.3.1. a s certifikátem FM přítlačná talířová podložka IR 82x40 ocelový plech tloušťky 1,0 mm potažený hliníko-zinkovou vrstvou montážní přístroje a příslušenství strana montáž: Páskované šrouby jsou připraveny pro montáž automatem IF 240, jednotlivé šrouby jsou určeny pro montáž běžným elektrickým šroubovákem (počet otáček od do ot/min) nebo montážním přístrojem IF 80 L. IF 240 použití: Pro mechanické upevnění hydroizolace a tepelné izolace do ocelového trapézového plechu. Samovrtný šroub IR2 je vhodný do plechu tloušťky od 0,63 mm do max. 2x1,25 mm. typ max. vrtná kapacita m = napáskováno průměr závitu d (mm) celková délka L (mm) IR2 m* 4,8 x... páskované šrouby jednotlivé šrouby délka šroubu = celková tloušťka vrstev střechy nad nosným podkladem + 20 mm označení/rozměry v mm počet kusů v balení šrouby/ podložky cena za 1 ks počet kusů v balení šrouby/ podložky cena za 1 ks přítlačná talířová podložka cena za 1 ks platný certifikát materiál IR2 jednotlivé šrouby IR2 4,8 x / /100 2, / /100 3, / /100 3, / /100 4, / /100 5, / /100 5, / /100 7, / /100 7, / /100 9, / /100 9, / /100 11, / /100 13, / /100 13, / /100 15, / /100 16,30 napáskované šrouby pouze na objednávku podložka IR 82x ,70 příklad objednávky jednotlivých šroubů a přítlačných talířových podložek: IR2 4,8x140 + IR 82x40 jiné délky pouze na objednávku doporučené výpočtové zatížení: přítlačná talířová podložka IR 82x40 zaručuje 0,5 kn na upevňovací bod (od tloušťky plechu 0,75 mm) Dle typu střešní hydroizolace lze výpočtové zatížení zvýšit. Prosím dbejte doporučení výrobců střešních fólií a asfaltových pásů. Tyto šrouby lze dodat vyrobené z austenitické nerezové oceli třídy A4. Ceny závisí na délce šroubů a dodaném množství. Kontaktujte nás prosím. 10 *změna ceny vyhrazena

13 Upevnění hydroizolace a tepelné izolace do pórobetonu ISO TAK LBS T25/R45 materiál: šroub LBS T25 zušlechtěná uhlíková ocel, ochrana proti korozi Durocoat, odolnost 15 cyklů podle Kesternicha v souladu se směrnicí ETAG 006-D.3.1. a s certifikátem FM teleskop R45 vysoce jakostní polypropylen PP použití: Pro mechanické upevnění hydroizolace a tepelné izolace do pórobetonu. Šrouby LBS T25 nemají horní opěrný závit a jsou proto samostatně vhodné pouze pro tvrdé tepelné izolace (nestlačitelné při zatížení min. 0,07 N/mm 2 ). montáž: Šrouby s úchytem ve tvaru TORX T25 v kombinaci s přítlačnou talířovou podložkou IF/IG C s prolisem na tvrdý podklad jsou dodávány jednotlivě a jsou určeny pro montáž běžným elektrickým šroubovákem (počet otáček od 1500 do 2000 ot/min). typ materiál tvar hlavy šroubu průměr závitu d (mm) LBS T25 8,0 x... celková délka L (mm) délka šroubu = celková tloušťka vrstev střechy nad nosným podkladem + 60 mm cena za 1 ks označení/rozměry v mm počet kusů v balení včetně IF/IG C 82x40 jednotlivé šrouby/ teleskopy platný certifikát materiál LBS T25 LBS T25 8,0 x ,60 5, ,20 6, ,05 8, ,22 10, ,70 13, ,00 18, ,63 23,93 teleskop R45 R45 x , , , , , , , , , , , , , , , , ,70 jiné délky pouze na objednávku doporučené výpočtové zatížení: je stanoveno při faktoru bezpečnosti 2,5 na hodnotu 0,4 kn na upevňovací bod Dle výsledku odtrhové zkoušky a typu střešní hydroizolace lze výpočtové zatížení zvýšit. Prosím dbejte doporučení výrobců střešních fólií a asfaltových pásů. *změna ceny vyhrazena 11

14 Upevnění hydroizolace a tepelné izolace do pórobetonu Kombinace teleskopu R45 se šroubem LBS T25 podle svěrné tloušťky KL R45x405 R45x365 R45x325 LBS T25 8,0xL R45x105 R45x135 R45x165 R45x185 R45x225 R45x255 R45x285 R45x35 R45x65 R45x85 šroub LBS T25 8xL teleskop R45xL Příklad: svěrná délka teleskop R + 15 mm + 15 mm (KL) = 100 mm (L) = 85 mm + 60 mm = 90 mm šroub LBS T25 8x105 12

15 Upevnění trapézového plechu, atikových plechů a lišt do betonu a železobetonu isofast SPIKE twister DT zatloukací hmoždinka RNR materiál: hřeb DT zušlechtěná uhlíková ocel, ochrana proti korozi Durocoat, odolnost 15 cyklů podle Kesternicha v souladu se směrnicí ETAG 006-D.3.1. a s certifikátem FM zatloukací hmoždinka RNR šroub ze zušlechtěné uhlíkové oceli, hmoždinka ze slitiny zinku použití: Pro upevnění trapézových plechů do železobetonu, atikových plechů a lišt do betonu a železobetonu min. kvality B25. U rekonstrukcí plochých střech je nutné předem provést odtrhové zkoušky, tepelná izolace musí mít minimální bodovou zatížitelnost 600 N. montáž: Hřeby se do betonu předvrtají příklepovým vrtákem o průměru 4,8 mm nebo 6,3 mm (dle průměru hřebu), poté jsou zatlučeny přes upevňované materiály do nosného podkladu. příklepové vrtáky do betonu strana 25 typ materiál průměr dříku d (mm) DT T 6,3 x... RNR 6,3 x... celková délka L (mm) délka hřebu = celková tloušťka vrstev střechy nad podkladem + 25 mm označení/rozměry v mm vrták (průměr x délka) počet kusů v balení cena za 1 ks jednotlivé hřeby spike platný certifikát materiál SPIKE twister DT T DT T 6,3 x 38 6,3 x , , , , , , , , , , , , , , , , , , , , , , ,56 SPIKE DT 14 DT 14 4,8 x 38 4,8 x ,49 DL RNR RNR10 6,3 x 32 6,3 x ,50 RNR16 6,3 x ,50 RNR28 6,3 x ,00 doporučené výpočtové zatížení: je stanoveno při faktoru bezpečnosti 2,5 a pro přítlačnou talířovou podložku IRD 82x40 na hodnotu 0,5 kn na upevňovací bod Dle výsledku odtrhové zkoušky a typu střešní hydroizolace lze výpočtové zatížení zvýšit. Prosím dbejte doporučení výrobců střešních fólií a asfaltových pásů. *změna ceny vyhrazena 13

16 Upevnění do masivního betonu a betonových prefabrikátů upevňovací prvek TI a přítlačná talířová podložka materiál: šroub TI zušlechtěná uhlíková ocel, ochrana proti korozi Durocoat, odolnost 15 cyklů podle Kesternicha v souladu se směrnicí ETAG 006-D.3.1. a s certifikátem FM šroub TI S austenitická nerezová ocel kvality A4, dle AISI 316 (ES ), je vhodný do vlhkého (více než 70% vlhkost) a chemicky agresivního prostředí, tento šroub dodáváme pouze na zakázku přítlačná talířová podložka IRD 82x40 (na měkký podklad) nebo IF/IG C 82x40 (na tvrdý podklad) ocelový plech tloušťky 1,0 mm potažený hliníko-zinkovou vrstvou použití: Pro upevnění hydroizolace a tepelné izolace do masivního betonu a betonových prefabrikátů. U rekonstrukcí plochých střech je nutné předem provést odtrhové zkoušky, při použití šroubu TI a přítlačné talířové podložky musí mít tepelná izolace minimální bodovou zatížitelnost 600 N. Podložku IRD 82x40 použijte pro měkký podklad, podložku IF/IG C 82x40 přímo na tvrdý podklad. příklepové vrtáky do betonu strana 25 montáž: Šrouby TI se do betonu předvrtají příklepovým vrtákem o průměru 5,2 mm, pokud není odtrhovou zkouškou stanoveno jinak. typ průměr závitu d (mm)) celková délka L (mm) TI 6,3 x délka šroubu TI = celková tloušťka vrstev střechy nad nosným podkladem + 25 mm označení/rozměry v mm vrták (průměr x délka) počet kusů v balení šrouby/ podložky cena za 1 ks platný certifikát materiál TI TI 6,3 x 32 5,2 x / / / / / / / / / / / / / / / / / / / / / /100 2,20 2,50 4,20 5,06 5,38 6,13 6,56 7,56 7,91 8,56 9,58 10,21 11,05 16,90 18,71 18,71 20,35 20,81 24,90 26,09 27,42 35,40 nástavec HR8 nebo E320, strana 26, 27 na měkký podklad: podložka IRD 82x ,70 na tvrdý podklad: podložka IF/IG C 82x ,70 14 *změna ceny vyhrazena

17 Upevnění do masivního betonu a betonových prefabrikátů upevňovací prvek TI T25 a teleskop R45 materiál: šroub TI T25 zušlechtěná uhlíková ocel, ochrana proti korozi Durocoat, odolnost 15 cyklů podle Kesternicha v souladu se směrnicí ETAG 006-D.3.1. a s certifikátem FM teleskop R45 vysoce jakostní polypropylen PP příklepové vrtáky do betonu strana 25 použití: pro mechanické upevnění hydroizolace a tepelné izolace do betonu a železobetonu minimální kvality B10 typ tvar hlavy šroubu průměr závitu d (mm)) celková délka L (mm) TI T25 6,3 x při použití TI T25 a teleskopu R45 je nutno přičíst ztrátu délky šroubu v teleskopu 15 mm označení/rozměry v mm počet kusů v balení cena za 1 ks platný certifikát materiál TI T25 TI T25 6,3 x nástavec hřídel ZA 1 / 4 " M bit TORX T25 M6, strana 27 4,00 4,60 5,49 5,84 6,28 6,99 7,99 8,20 9,90 teleskop R45 R45 x , , , , , , , , , , , , , , , , ,70 *změna ceny vyhrazena 15

18 Upevnění do masivního betonu a betonových prefabrikátů Kombinace teleskopu R45 se šroubem TI T25 podle svěrné tloušťky KL R45x405 R45x365 R45x325 TI T25 6,3xL min. 20 mm R45x105 R45x135 R45x165 R45x185 R45x225 R45x255 R45x35 R45x65 R45x85 R45x285 šroub TI T25 6,3xL teleskop R45xL Příklad: svěrná délka teleskop R + 25 mm + 15 mm + (KL) = 160 mm (L) = 135 mm + 20 mm = 60 mm šroub TI T25 6,3x60 16

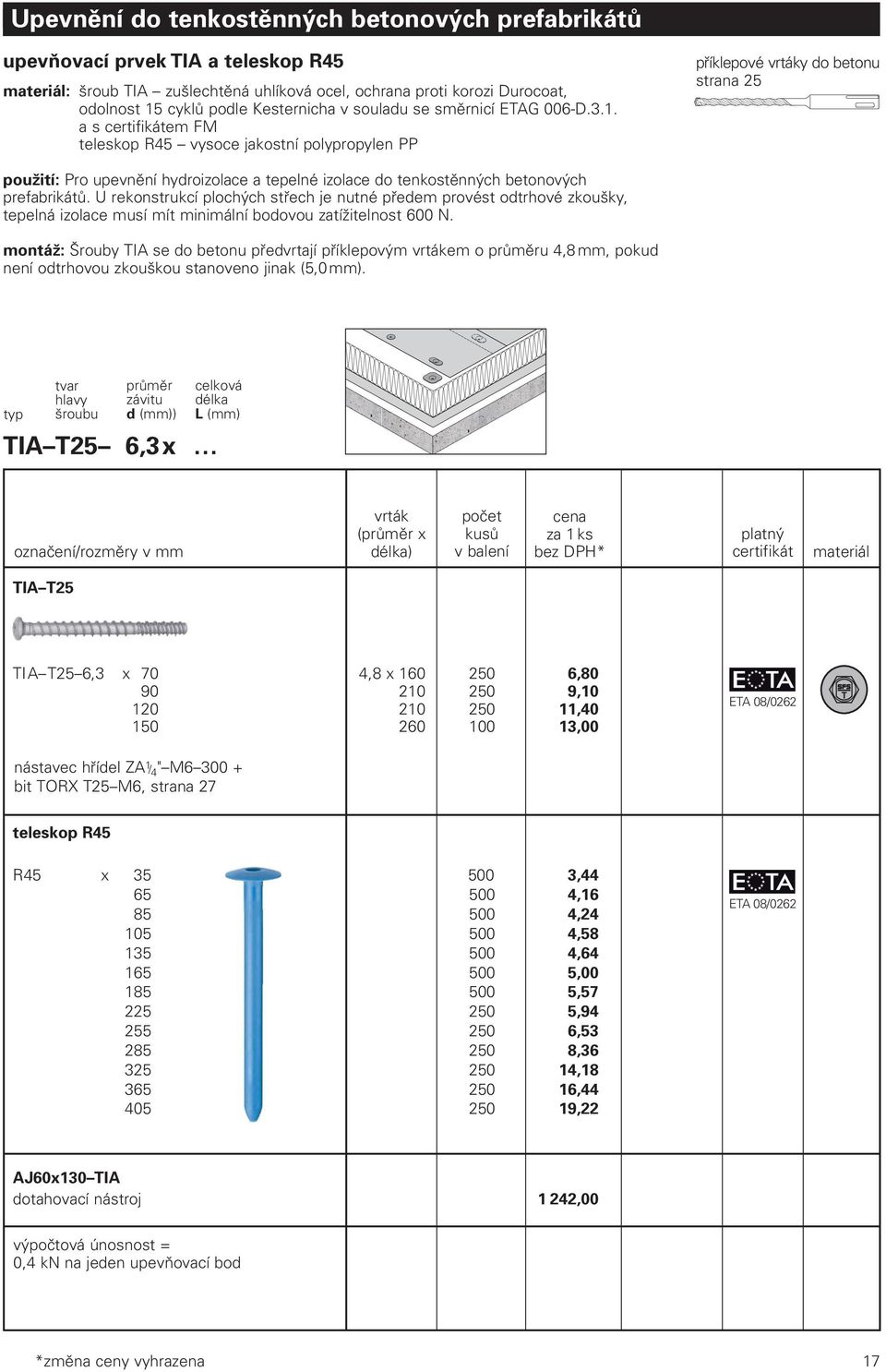

19 Upevnění do tenkostěnných betonových prefabrikátů upevňovací prvek TIA a teleskop R45 materiál: šroub TIA zušlechtěná uhlíková ocel, ochrana proti korozi Durocoat, odolnost 15 cyklů podle Kesternicha v souladu se směrnicí ETAG 006-D.3.1. a s certifikátem FM teleskop R45 vysoce jakostní polypropylen PP příklepové vrtáky do betonu strana 25 použití: Pro upevnění hydroizolace a tepelné izolace do tenkostěnných betonových prefabrikátů. U rekonstrukcí plochých střech je nutné předem provést odtrhové zkoušky, tepelná izolace musí mít minimální bodovou zatížitelnost 600 N. montáž: Šrouby TIA se do betonu předvrtají příklepovým vrtákem o průměru 4,8 mm, pokud není odtrhovou zkouškou stanoveno jinak (5,0 mm). typ tvar hlavy šroubu průměr závitu d (mm)) celková délka L (mm) TIA T25 6,3 x označení/rozměry v mm vrták (průměr x délka) počet kusů v balení cena za 1 ks platný certifikát materiál TIA T25 TIA T25 6,3 x 70 4,8 x , , , ,00 nástavec hřídel ZA 1 / 4 " M bit TORX T25 M6, strana 27 teleskop R45 R45 x , , , , , , , , , , , , ,22 AJ60x130 TIA dotahovací nástroj 1 242,00 výpočtová únosnost = 0,4 kn na jeden upevňovací bod *změna ceny vyhrazena 17

20 Upevnění hydroizolace a tepelné izolace na tenkostěnné betonové prefabrikáty Montážní postup Při rekostrukci střešního pláště U novostaveb 1. Vyvrtejte otvor vrtákem o průměru 20 mm skrz starou skladbu střešního pláště až po nosný panel. 2. Pomocí příklepového pilotního vrtáku o průměru 4,8 mm vyvrtejte otvor v betonovém panelu (hloubka vrtání je vymezena dotykem frézy vrtací tyče s panelem, nebo pilotním vrtákem se STOP dorazem). 3. Zasuňte teleskop do předvrtaného otvoru a do teleskopu vložte šroub. 4. Zašroubujte šroub pomocí elektrického šroubováku s momentovým dorazem při neustálém přítlaku na šroubovaný prvek (5 10 kg). 5. Pokud se Vám nepodaří správně zašroubovat kotvu včetně sevření teleskopu (nesprávný tlak při šroubování), je možné tuto chybu napravit ručním dotažením teleskopu pomocí nástroje AJ60x130 TIA. Kombinace teleskopu R45 se šroubem TIA Hmax Hmin hloubka předvrtání: 25 mm (zajištěno vrtákem se STOP dorazem) hloubka osazení: min. 18 mm (závislé na množství prachu ve vývrtu) A B C D L šroubu teleskop Hmin H max Hmin H max Hmin H max Hmin Hmax číslo příklad: určení kombinace pro svěrnou délku 140 mm kombinace: 3B = teleskop 105 mm + šroub 90 mm rozmezí mm 18

21 Upevnění hydroizolace a tepelné izolace do dřeva ISO TAK TS T25/R45 materiál: šroub TS T25 zušlechtěná uhlíková ocel, ochrana proti korozi Durocoat, odolnost 15 cyklů podle Kesternicha v souladu se směrnicí ETAG 006-D.3.1. a s certifikátem FM teleskop R45 vysoce jakostní polypropylen PP použití: Pro mechanické upevnění hydroizolace a tepelné izolace do dřeva, pro upevnění skladby ploché střechy do dřevěných konstrukcí (včetně cemento-třískových a dřevoštěpkových desek) minimální tloušťky 22 mm. U rekonstrukcí plochých střech je nutné předem provést odtrhové zkoušky. montážní přístroje a příslušenství strana IF 240 montáž: Šrouby jsou dodávány buď jednotlivě nebo napáskované pro montážní automat IF 240, který je vhodné použít pro rychlou a bezpečnou montáž u velkoplošných střech (je nutné vyměnit podávací a montážní část automatu IF 240). typ úchyt hlavy šroubu průměr závitu d (mm) TS T25 6,0 x... celková délka L (mm) délka šroubu TS = celková tloušťka vrstev střechy nad nosným podkladem + 30 mm označení/rozměry v mm počet kusů v balení cena za 1 ks platný certifikát materiál TS T25 TS T25 6,0 x , , , , , , , , , , , , , , ,60 nástavec hřídel ZA 1 / 4 " M bit TORX T25 M6, strana 27 šrouby z austenitické nerezové oceli pouze na objednávku doporučené výpočtové zatížení: je stanoveno při faktoru bezpečnosti 2,5 na hodnotu 0,4 kn na upevňovací bod Dle výsledku odtrhové zkoušky a typu střešní hydroizolace lze výpočtové zatížení zvýšit. Prosím dbejte doporučení výrobců střešních fólií a asfaltových pásů. *změna ceny vyhrazena 19

22 Upevnění hydroizolace a tepelné izolace do dřeva Kombinace teleskopu R45 se šroubem TS T25 podle svěrné tloušťky KL R45x405 R45x365 R45x325 KL R45 TS T25 6,0xL min. 15 mm min. min mm mm R45x105 R45x135 R45x165 R45x185 R45x225 R45x255 R45x35 R45x65 R45x85 R45x285 šroub TS T25 6xL teleskop R45xL Příklad: svěrná délka teleskop R + 15 mm + 15 mm + (KL) = 100 mm (L) = 85 mm + 30 mm = 60 mm šroub TS T25 6x60 20

23 Upevnění hydroizolace a tepelné izolace do dřeva upevňovací prvky IW S, IW T, IWF B40 materiál: šroub IW S austenitická nerezová ocel třídy šroub IW T a šroub s předmontovanou podložkou IWF T B40 zušlechtěná uhlíková ocel, ochrana proti korozi Durocoat, odolnost 15 cyklů podle Kesternicha v souladu se směrnicí ETAG 006-D.3.1. a s certifikátem FM přítlačná talířová podložka IRC/W 82x40 a MW 40 FH ocelový plech tloušťky 1,0 mm potažený hliníko-zinkovou vrstvou použití: Pro upevnění hydroizolace ploché střechy do dřevěných konstrukcí (včetně cementotřískových a dřevoštěpkových desek) minimální tloušťky 22 mm. U rekonstrukcí plochých střech je nutné předem provést odtrhové zkoušky. montážní přístroje a příslušenství strana typ materiál kruhová podložka s prolisem průměr závitu d (mm) celková délka L (mm) IW S 5,0 x... IWF T B40 5,2 x... délka šroubu = celková tloušťka vrstev střechy nad nosným podkladem + 30 mm jednotlivé šrouby cena za 1 ks označení/rozměry v mm počet kusů v balení šrouby/ podložky včetně IRC/W 82x40 jednotlivé šrouby platný certifikát materiál IW IW S 5,0 x /100 4,90 2,20 montážní nástavec šroubu IW bit PZ2, strana 27 IW T 5,0 x /100 4,60 1, /100 4,80 2,10 IWF T B40 šroub s předmontovanou podložkou IWF T B40 5,2 x , , , ,70 doporučené výpočtové zatížení: je stanoveno při faktoru bezpečnosti 2,5 na hodnotu 0,4 kn na upevňovací bod Dle výsledku odtrhové zkoušky a typu střešní hydroizolace lze výpočtové zatížení zvýšit. Prosím dbejte doporučení výrobců střešních fólií a asfaltových pásů. *změna ceny vyhrazena 21
