ETA. Splitová klimatizace Nástěnný typ. Servisní návod
|
|
- Radek Veselý
- před 8 lety
- Počet zobrazení:
Transkript
1 ETA Splitová klimatizace Nástěnný typ Servisní návod
2 OBSAH Obsah... 1 Servis a údržba klimatizace Výkonové parametry... 4 Charakteristika ovládání. 5 Provoz klimatizace.. 10 Popis instalace. 14 Demontáž a opětovná montáž 21 Řešení problémů. 29 Schematické pohledy a seznam dílů 31 Schéma zapojení. 40 1

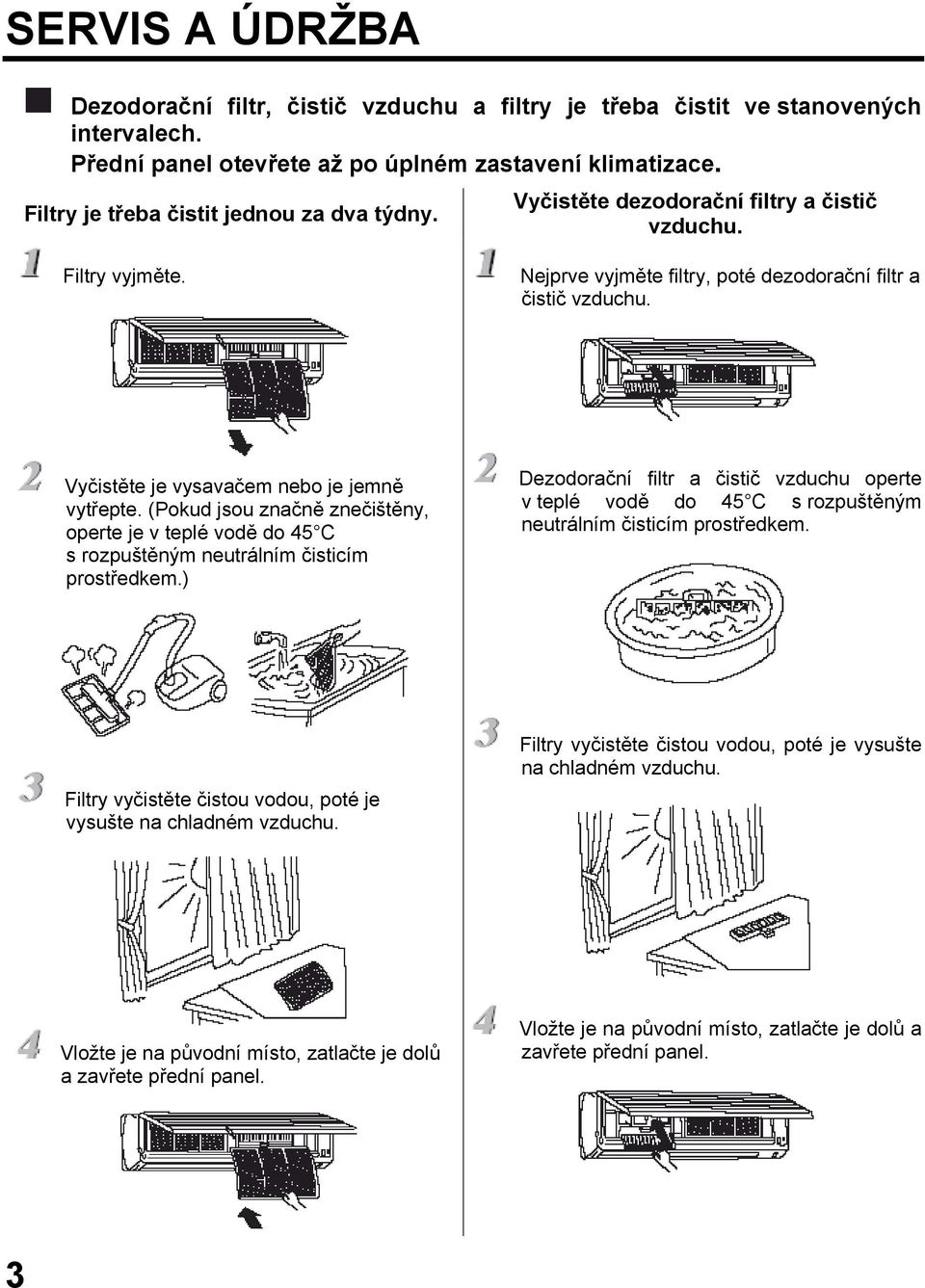

3 SERVIS A ÚDRŽBA Dlouhodobé nepoužívání klimatizace. Na 3-4 hodiny spusťte pouze ventilátor, aby se dokonale vysušil vnitřek vnitřní jednotky. Nastavte režim CHLAZENÍ nebo režim VYTÁPĚNÍ a nastavte nejvyšší možnou teplotu, ventilátor se roztočí. Provoz ventilátoru Vyčistěte filtry a vraťte je na původní místo. Vnitřní jednotku čistěte měkkým hadrem. K čištění zařízení nepoužívejte benzín, benzen, ředidlo, brusný prášek, čisticí prostředky, insekticidy apod., protože tyto látky mohou zařízení poškodit. Použití klimatizace Klimatizaci vypněte a vytáhněte zástrčku ze zásuvky. V opačném případě mohou nahromaděné nečistoty způsobit požár. Vstupní a výstupní otvory na vnitřní a vnější jednotce nesmí být zakryty/blokovány. Z dálkového ovládání vyjměte baterie. Zemnící vodič nesmí být uvolněný. Vložte baterie a zástrčku dejte do zásuvky. 2
4 SERVIS A ÚDRŽBA Dezodorační filtr, čistič vzduchu a filtry je třeba čistit ve stanovených intervalech. Přední panel otevřete až po úplném zastavení klimatizace. Filtry je třeba čistit jednou za dva týdny. Vyčistěte dezodorační filtry a čistič vzduchu. Filtry vyjměte. Nejprve vyjměte filtry, poté dezodorační filtr a čistič vzduchu. Vyčistěte je vysavačem nebo je jemně vytřepte. (Pokud jsou značně znečištěny, operte je v teplé vodě do 45 C s rozpuštěným neutrálním čisticím prostředkem.) Dezodorační filtr a čistič vzduchu operte v teplé vodě do 45 C s rozpuštěným neutrálním čisticím prostředkem. Filtry vyčistěte čistou vodou, poté je vysušte na chladném vzduchu. Filtry vyčistěte čistou vodou, poté je vysušte na chladném vzduchu. Vložte je na původní místo, zatlačte je dolů a zavřete přední panel. Vložte je na původní místo, zatlačte je dolů a zavřete přední panel. 3
5 VÝKONOVÉ PARAMETRY Model ETA 0571 ETA 1571 ETA 0570 ETA 1570 vnitřní vnější vnitřní vnější vnitřní vnější vnitřní vnější Funkce tepelné čerpadlo tepelné čerpadlo Pouze chlazení Pouze chlazení Napájení V~, 50Hz V~, 50Hz V~, 50Hz V~, 50Hz Jmenovitá kapacita chlazení (W) 2000/ * Standardní příkon (W) 790 (chlazení)/780 (vytápění) 980 (chlazení)/960 (vytápění) Standardní napájecí proud (A) 3.6 (chlazení)/3.5 (vytápění) 4.9 (chlazení)/4.8 (vytápění) Průtok vzduchu (m3/h) Odvlhčovací kapacita (l/h) Třída ochrany I Vodotěsnost IP20 (vnitřní) IP24 (vnější) Typ klimatu T1 Množství náplně chladiva (R407C) (g) Hluk db(a) Čistá hmotnost (kg) Rozměry (mm) Š x V x H 800x290x x500x x290x x500x x290x x500x x290x x500x310 POZNÁMKA 1. Uvedené hodnoty hluku jsou výsledkem laboratorních zkoušek před opuštěním závodu. 2. Jmenovitá kapacita chlazení a jmenovitá kapacita vytápění je zkoušena za níže uvedených podmínek. chlazení vnitřní 27(DB) 19(WB) vnější 35(DB) 24(WB) vytápění vnitřní 20(DB) 15(WB) vnější 7(DB) 6(WB) 3. Všechny výše uvedené údaje se mohou změnit bez předchozího upozornění. Aktuální a přesné údaje jsou uvedeny na typovém štítku klimatizační jednotky. 4. Pracovní teplotní rozmezí: Maximální chlazení Minimální chlazení Maximální vytápění Minimální vytápění Vnitřní část DB/WB ( C) 32/33 21/15 27/-- 20/-- Vnější část DB/WB ( C) 43/26 21/15 24/18-5/-6 5. Pokud provozní napětí překročí 230V o ±10%, klimatizace bude pracovat neobvykle. 6. Schéma zapojení klimatizace (vnitřní jednotka/vnější jednotka) je připojena k zařízení. 7. Pokud je napájecí kabel nebo spojovací kabel poškozený, vzhledem k riziku je třeba jej nechat vyměnit u výrobce, jeho servisního zástupce nebo jiné kvalifikované osoby. 4
6 VÝKONOVÉ PARAMETRY Model ETA 2571 ETA 3571 ETA 4571 vnitřní vnější vnitřní vnější vnitřní vnější Funkce tepelné čerpadlo tepelné čerpadlo tepelné čerpadlo Napájení V~, 50Hz V~, 50Hz V~, 50Hz Jmenovitá kapacita chlazení (W) 3300/ / /7400 Standardní příkon (W) 1300 (chlazení)/1450 (vytápění) 2100 (chlazení)/2300 (vytápění) 2650 (chlazení)/2850 (vytápění) Standardní napájecí proud (A) 5.8 (chlazení)/6.4 (vytápění) 9.8 (chlazení)/10.6 (vytápění) 13 (chlazení)/14 (vytápění) Průtok vzduchu (m3/h) Odvlhčovací kapacita (l/h) Třída ochrany Vodotěsnost Typ klimatu I IP20 (vnitřní) IP24 (vnější) Množství náplně chladiva (R407C) (g) Hluk db(a) Čistá hmotnost (kg) Rozměry (mm) Š x V x H 800x290x x500x x315x x690x x330x x850x365 T1 5 Model ETA 2570 ETA 3570 ETA 4570 vnitřní vnější vnitřní vnější vnitřní vnější Funkce Pouze chlazení Pouze chlazení Pouze chlazení Napájení V~, 50Hz V~, 50Hz V~, 50Hz Jmenovitá kapacita chlazení (W) Standardní příkon (W) Standardní napájecí proud (A) Průtok vzduchu (m3/h) Odvlhčovací kapacita (l/h) Třída ochrany Vodotěsnost Typ klimatu I IP20 (vnitřní) IP24 (vnější) Množství náplně chladiva (R407C) (g) POZNÁMKA Hluk db(a) Čistá hmotnost (kg) Rozměry (mm) Š x V x H 800x290x x500x x315x x690x x330x x870x Uvedené hodnoty hluku jsou výsledkem laboratorních zkoušek před opuštěním závodu. 2. Jmenovitá kapacita chlazení a jmenovitá kapacita vytápění je zkoušena za níže uvedených podmínek. chlazení vnitřní 27(DB) 19(WB) vnější 35(DB) 24(WB) vytápění vnitřní 20(DB) 15(WB) vnější 7(DB) 6(WB) 3. Všechny výše uvedené údaje se mohou změnit bez předchozího upozornění. Aktuální a přesné údaje jsou uvedeny na typovém štítku klimatizační jednotky. 4. Pracovní teplotní rozmezí: T1 Maximální chlazení Minimální chlazení Maximální vytápění Minimální vytápění Vnitřní část DB/WB ( C) 32/33 21/15 27/-- 20/-- Vnější část DB/WB ( C) 43/26 21/15 24/18-5/-6 5. Pokud provozní napětí překročí 230V o ±10%, klimatizace bude pracovat neobvykle. 6. Schéma zapojení klimatizace (vnitřní jednotka/vnější jednotka) je připojena k zařízení. 7. Pokud je napájecí kabel nebo spojovací kabel poškozený, vzhledem k riziku je třeba jej nechat vyměnit u výrobce, jeho servisního zástupce nebo jiné kvalifikované osoby.

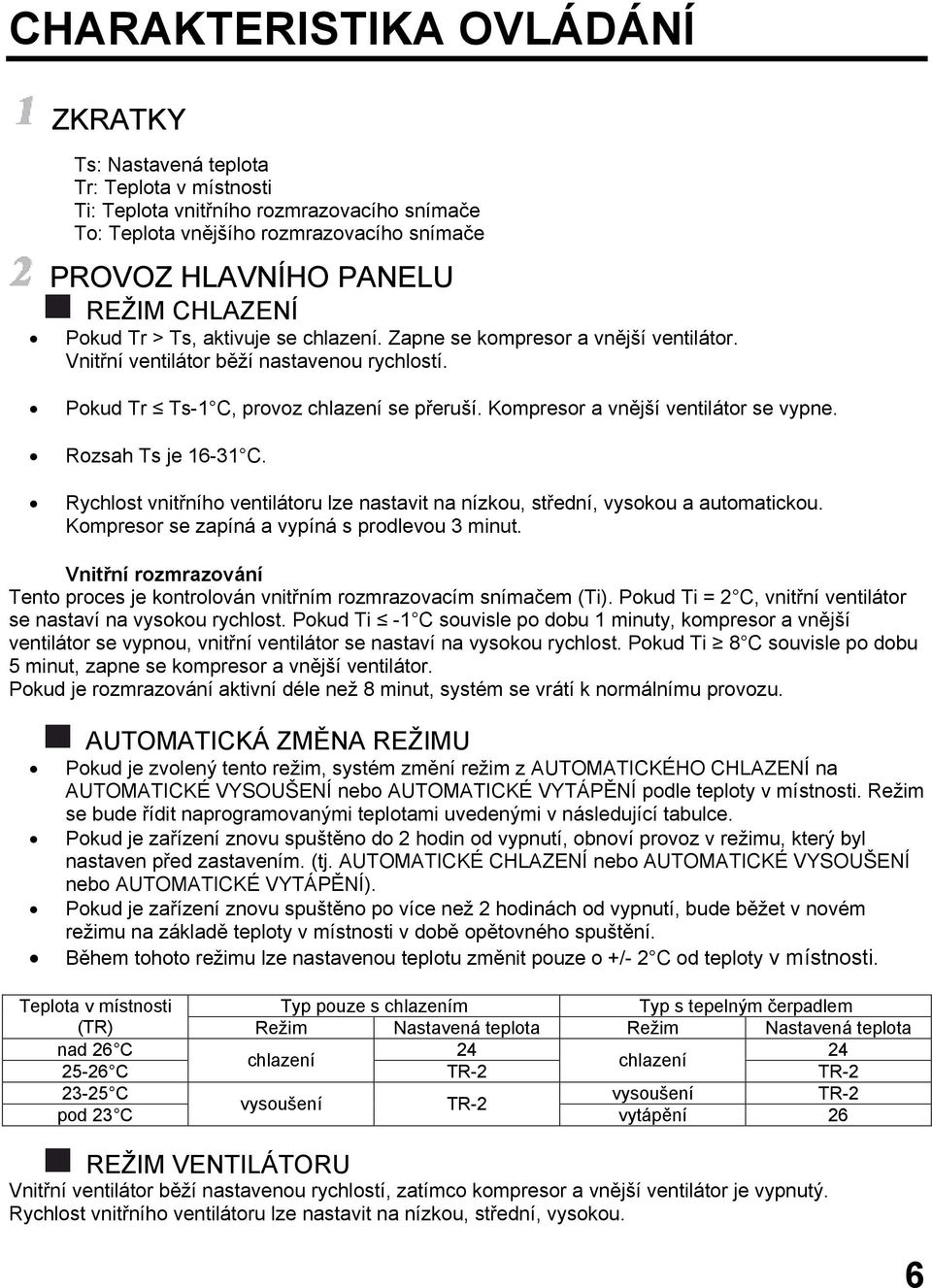

7 CHARAKTERISTIKA OVLÁDÁNÍ ZKRATKY Ts: Nastavená teplota Tr: Teplota v místnosti Ti: Teplota vnitřního rozmrazovacího snímače To: Teplota vnějšího rozmrazovacího snímače PROVOZ HLAVNÍHO PANELU REŽIM CHLAZENÍ Pokud Tr > Ts, aktivuje se chlazení. Zapne se kompresor a vnější ventilátor. Vnitřní ventilátor běží nastavenou rychlostí. Pokud Tr Ts-1 C, provoz chlazení se přeruší. Kompresor a vnější ventilátor se vypne. Rozsah Ts je C. Rychlost vnitřního ventilátoru lze nastavit na nízkou, střední, vysokou a automatickou. Kompresor se zapíná a vypíná s prodlevou 3 minut. Vnitřní rozmrazování Tento proces je kontrolován vnitřním rozmrazovacím snímačem (Ti). Pokud Ti = 2 C, vnitřní ventilátor se nastaví na vysokou rychlost. Pokud Ti -1 C souvisle po dobu 1 minuty, kompresor a vnější ventilátor se vypnou, vnitřní ventilátor se nastaví na vysokou rychlost. Pokud Ti 8 C souvisle po dobu 5 minut, zapne se kompresor a vnější ventilátor. Pokud je rozmrazování aktivní déle než 8 minut, systém se vrátí k normálnímu provozu. AUTOMATICKÁ ZMĚNA REŽIMU Pokud je zvolený tento režim, systém změní režim z AUTOMATICKÉHO CHLAZENÍ na AUTOMATICKÉ VYSOUŠENÍ nebo AUTOMATICKÉ VYTÁPĚNÍ podle teploty v místnosti. Režim se bude řídit naprogramovanými teplotami uvedenými v následující tabulce. Pokud je zařízení znovu spuštěno do 2 hodin od vypnutí, obnoví provoz v režimu, který byl nastaven před zastavením. (tj. AUTOMATICKÉ CHLAZENÍ nebo AUTOMATICKÉ VYSOUŠENÍ nebo AUTOMATICKÉ VYTÁPĚNÍ). Pokud je zařízení znovu spuštěno po více než 2 hodinách od vypnutí, bude běžet v novém režimu na základě teploty v místnosti v době opětovného spuštění. Během tohoto režimu lze nastavenou teplotu změnit pouze o +/- 2 C od teploty v místnosti. Teplota v místnosti Typ pouze s chlazením Typ s tepelným čerpadlem (TR) Režim Nastavená teplota Režim Nastavená teplota nad 26 C chlazení chlazení C TR-2 TR C vysoušení TR-2 vysoušení TR-2 pod 23 C vytápění 26 REŽIM VENTILÁTORU Vnitřní ventilátor běží nastavenou rychlostí, zatímco kompresor a vnější ventilátor je vypnutý. Rychlost vnitřního ventilátoru lze nastavit na nízkou, střední, vysokou. 6

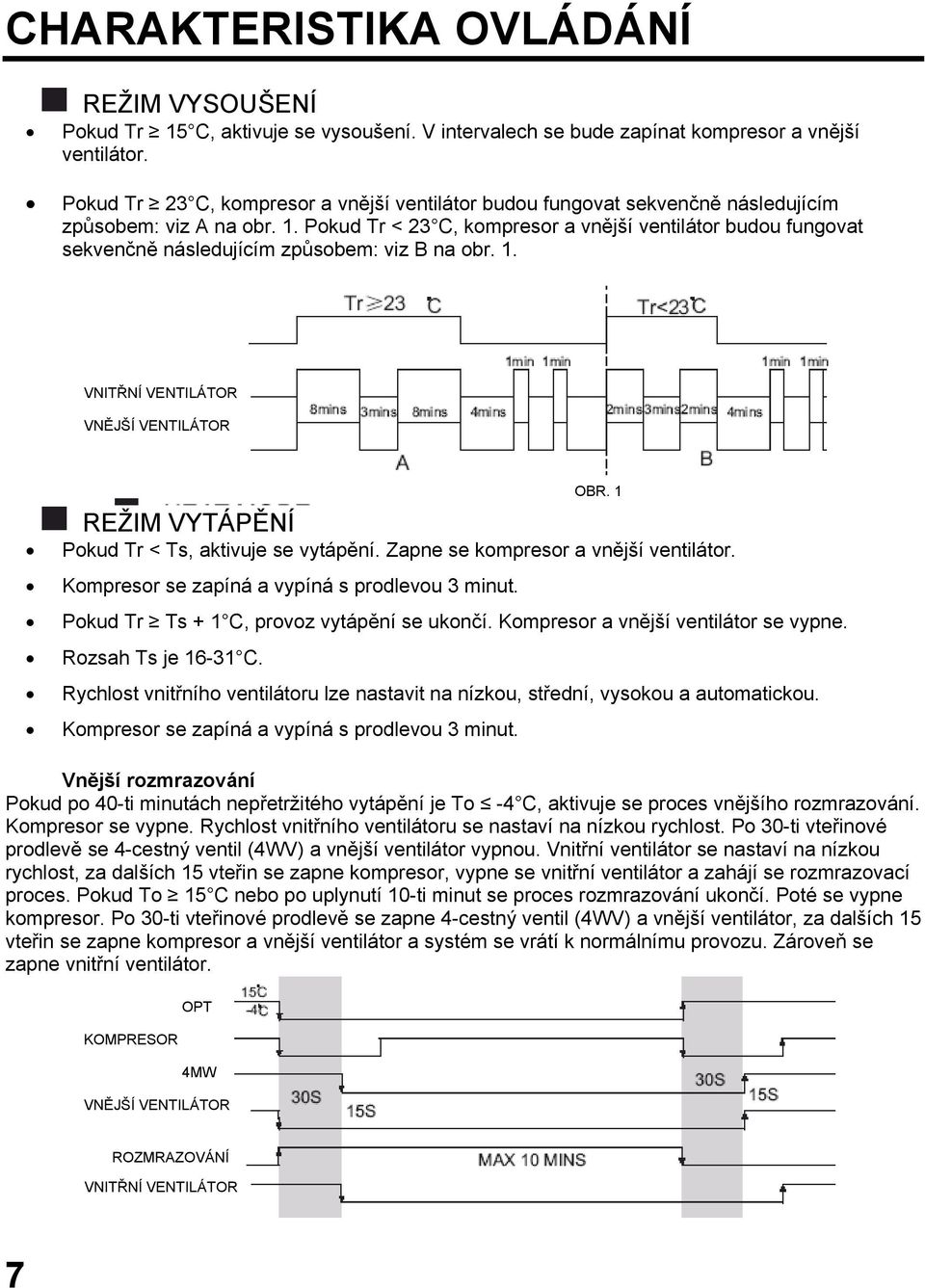

8 CHARAKTERISTIKA OVLÁDÁNÍ REŽIM VYSOUŠENÍ Pokud Tr 15 C, aktivuje se vysoušení. V intervalech se bude zapínat kompresor a vnější ventilátor. Pokud Tr 23 C, kompresor a vnější ventilátor budou fungovat sekvenčně následujícím způsobem: viz A na obr. 1. Pokud Tr < 23 C, kompresor a vnější ventilátor budou fungovat sekvenčně následujícím způsobem: viz B na obr. 1. VNITŘNÍ VENTILÁTOR VNĚJŠÍ VENTILÁTOR OBR. 1 REŽIM VYTÁPĚNÍ Pokud Tr < Ts, aktivuje se vytápění. Zapne se kompresor a vnější ventilátor. Kompresor se zapíná a vypíná s prodlevou 3 minut. Pokud Tr Ts + 1 C, provoz vytápění se ukončí. Kompresor a vnější ventilátor se vypne. Rozsah Ts je C. Rychlost vnitřního ventilátoru lze nastavit na nízkou, střední, vysokou a automatickou. Kompresor se zapíná a vypíná s prodlevou 3 minut. Vnější rozmrazování Pokud po 40-ti minutách nepřetržitého vytápění je To -4 C, aktivuje se proces vnějšího rozmrazování. Kompresor se vypne. Rychlost vnitřního ventilátoru se nastaví na nízkou rychlost. Po 30-ti vteřinové prodlevě se 4-cestný ventil (4WV) a vnější ventilátor vypnou. Vnitřní ventilátor se nastaví na nízkou rychlost, za dalších 15 vteřin se zapne kompresor, vypne se vnitřní ventilátor a zahájí se rozmrazovací proces. Pokud To 15 C nebo po uplynutí 10-ti minut se proces rozmrazování ukončí. Poté se vypne kompresor. Po 30-ti vteřinové prodlevě se zapne 4-cestný ventil (4WV) a vnější ventilátor, za dalších 15 vteřin se zapne kompresor a vnější ventilátor a systém se vrátí k normálnímu provozu. Zároveň se zapne vnitřní ventilátor. OPT KOMPRESOR 4MW VNĚJŠÍ VENTILÁTOR ROZMRAZOVÁNÍ VNITŘNÍ VENTILÁTOR 7

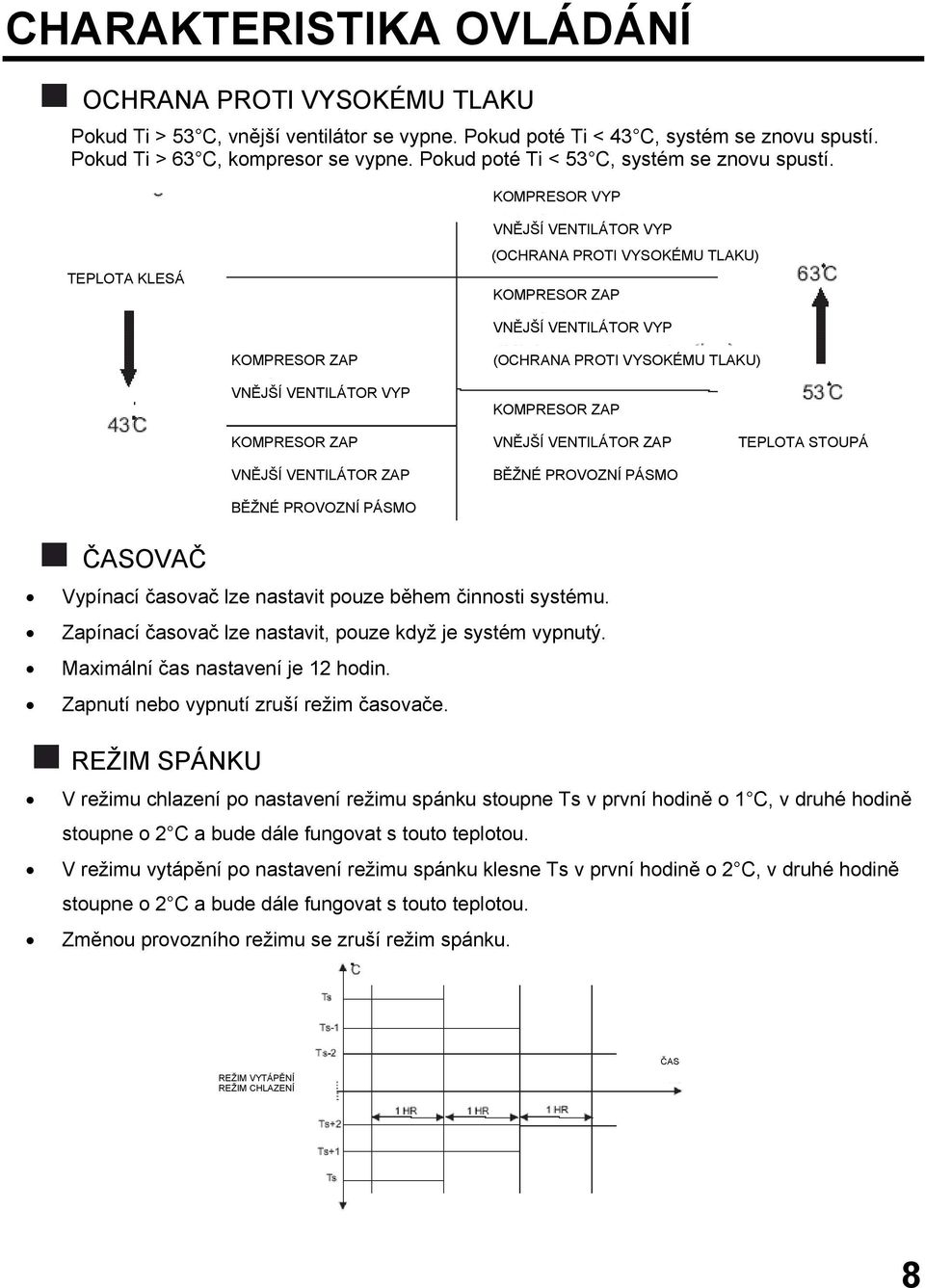

9 CHARAKTERISTIKA OVLÁDÁNÍ OCHRANA PROTI VYSOKÉMU TLAKU Pokud Ti > 53 C, vnější ventilátor se vypne. Pokud poté Ti < 43 C, systém se znovu spustí. Pokud Ti > 63 C, kompresor se vypne. Pokud poté Ti < 53 C, systém se znovu spustí. KOMPRESOR VYP TEPLOTA KLESÁ VNĚJŠÍ VENTILÁTOR VYP (OCHRANA PROTI VYSOKÉMU TLAKU) KOMPRESOR ZAP VNĚJŠÍ VENTILÁTOR VYP KOMPRESOR ZAP VNĚJŠÍ VENTILÁTOR VYP (OCHRANA PROTI VYSOKÉMU TLAKU) KOMPRESOR ZAP KOMPRESOR ZAP VNĚJŠÍ VENTILÁTOR ZAP BĚŽNÉ PROVOZNÍ PÁSMO VNĚJŠÍ VENTILÁTOR ZAP BĚŽNÉ PROVOZNÍ PÁSMO TEPLOTA STOUPÁ ČASOVAČ Vypínací časovač lze nastavit pouze během činnosti systému. Zapínací časovač lze nastavit, pouze když je systém vypnutý. Maximální čas nastavení je 12 hodin. Zapnutí nebo vypnutí zruší režim časovače. REŽIM SPÁNKU V režimu chlazení po nastavení režimu spánku stoupne Ts v první hodině o 1 C, v druhé hodině stoupne o 2 C a bude dále fungovat s touto teplotou. V režimu vytápění po nastavení režimu spánku klesne Ts v první hodině o 2 C, v druhé hodině stoupne o 2 C a bude dále fungovat s touto teplotou. Změnou provozního režimu se zruší režim spánku. REŽIM VYTÁPĚNÍ REŽIM CHLAZENÍ ČAS 8
10 CHARAKTERISTIKA OVLÁDÁNÍ AUTOMATICKÁ RYCHLOST VENTILÁTORU V režimu chlazení, pokud Tr-Ts < 0 C, vnitřní ventilátor běží nízkou rychlostí. Pokud 0 C < Tr-Ts < 2 C a pokud vnitřní ventilátor běží nízkou rychlostí, rychlost se nezmění; pokud ventilátor běží střední rychlostí, rychlost se nezmění; a pokud vnitřní ventilátor běží vysokou rychlostí, rychlost se změní na střední. Pokud 2 C Tr-Ts < 4 C, vnitřní ventilátor si zachová původní rychlost. Pokud Tr-Ts 4 C, vnitřní ventilátor bude běžet vysokou rychlostí. VYSOKÁ RYCHLOST STŘEDNÍ RYCHLOST NÍZKÁ RYCHLOST V režimu vytápění, pokud Tr-Ts 1 C, vnitřní ventilátor běží nízkou rychlostí. Pokud 1 C < Tr-Ts < 3 C a pokud vnitřní ventilátor běží nízkou rychlostí, rychlost se nezmění; pokud ventilátor běží střední rychlostí, rychlost se nezmění; a pokud vnitřní ventilátor běží vysokou rychlostí, rychlost se změní na střední. Pokud 3 C Tr-Ts < 5 C, vnitřní ventilátor si zachová původní rychlost. Pokud Tr-Ts 5 C, vnitřní ventilátor bude běžet vysokou rychlostí. VYSOKÁ RYCHLOST STŘEDNÍ RYCHLOST NÍZKÁ RYCHLOST MANUÁLNÍ KLAPKA (POLOHOVACÍ MOTOR) Pokud je vnitřní ventilátor v provozu, klapka se bude kývat nebo ji lze zastavit v požadované poloze a to v kterémkoli režimu. Změna polohy klapky probíhá následovně: PÍPÁNÍ Po přijetí příkazu systém odpoví pípnutím. 9

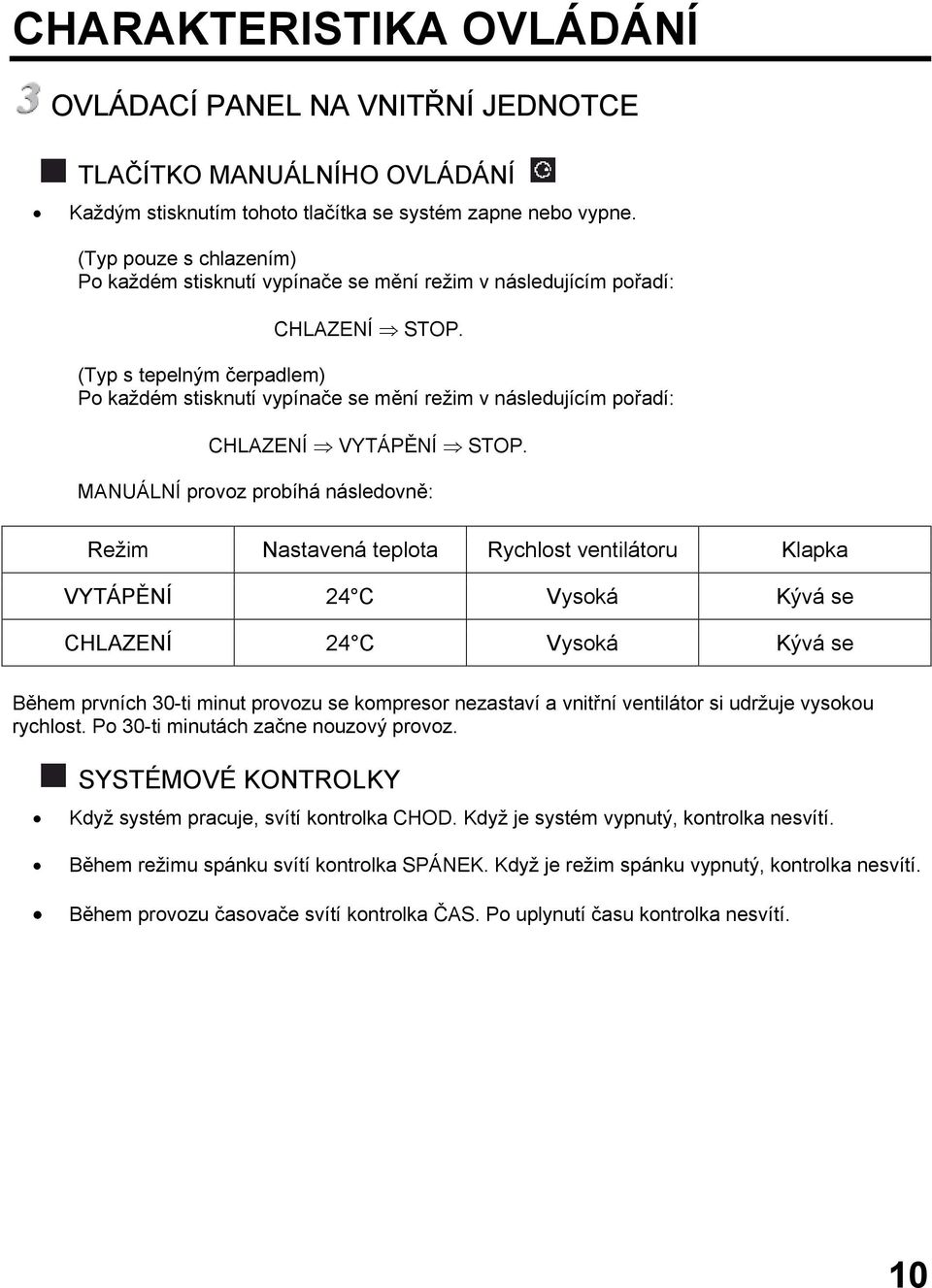

11 CHARAKTERISTIKA OVLÁDÁNÍ OVLÁDACÍ PANEL NA VNITŘNÍ JEDNOTCE TLAČÍTKO MANUÁLNÍHO OVLÁDÁNÍ Každým stisknutím tohoto tlačítka se systém zapne nebo vypne. (Typ pouze s chlazením) Po každém stisknutí vypínače se mění režim v následujícím pořadí: CHLAZENÍ STOP. (Typ s tepelným čerpadlem) Po každém stisknutí vypínače se mění režim v následujícím pořadí: CHLAZENÍ VYTÁPĚNÍ STOP. MANUÁLNÍ provoz probíhá následovně: Režim Nastavená teplota Rychlost ventilátoru Klapka VYTÁPĚNÍ 24 C Vysoká Kývá se CHLAZENÍ 24 C Vysoká Kývá se Během prvních 30-ti minut provozu se kompresor nezastaví a vnitřní ventilátor si udržuje vysokou rychlost. Po 30-ti minutách začne nouzový provoz. SYSTÉMOVÉ KONTROLKY Když systém pracuje, svítí kontrolka CHOD. Když je systém vypnutý, kontrolka nesvítí. Během režimu spánku svítí kontrolka SPÁNEK. Když je režim spánku vypnutý, kontrolka nesvítí. Během provozu časovače svítí kontrolka ČAS. Po uplynutí času kontrolka nesvítí. 10

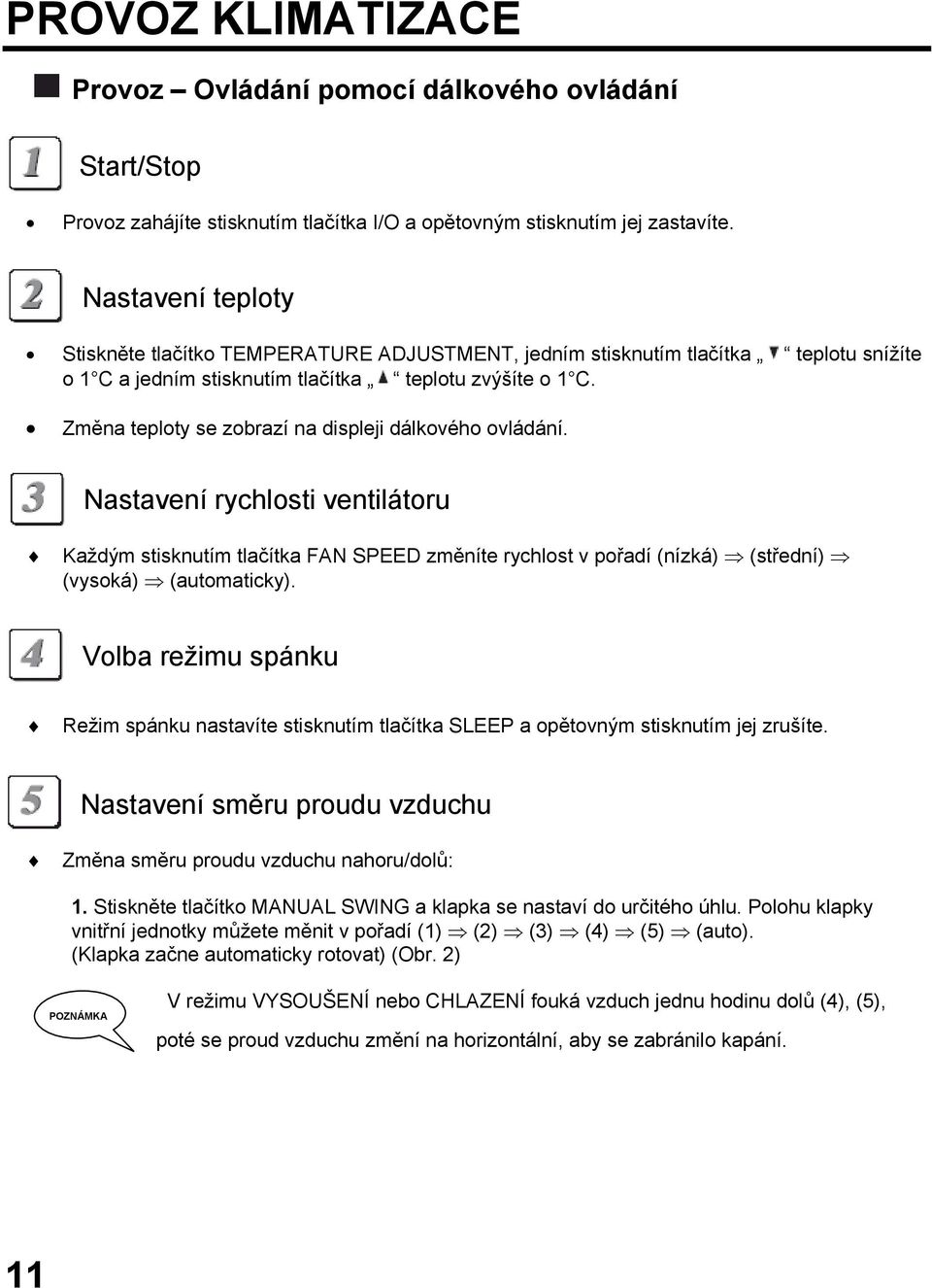

12 PROVOZ KLIMATIZACE Provoz Ovládání pomocí dálkového ovládání Start/Stop Provoz zahájíte stisknutím tlačítka I/O a opětovným stisknutím jej zastavíte. Nastavení teploty Stiskněte tlačítko TEMPERATURE ADJUSTMENT, jedním stisknutím tlačítka teplotu snížíte o 1 C a jedním stisknutím tlačítka teplotu zvýšíte o 1 C. Změna teploty se zobrazí na displeji dálkového ovládání. Nastavení rychlosti ventilátoru Každým stisknutím tlačítka FAN SPEED změníte rychlost v pořadí (nízká) (střední) (vysoká) (automaticky). Volba režimu spánku Režim spánku nastavíte stisknutím tlačítka SLEEP a opětovným stisknutím jej zrušíte. Nastavení směru proudu vzduchu Změna směru proudu vzduchu nahoru/dolů: 1. Stiskněte tlačítko MANUAL SWING a klapka se nastaví do určitého úhlu. Polohu klapky vnitřní jednotky můžete měnit v pořadí (1) (2) (3) (4) (5) (auto). (Klapka začne automaticky rotovat) (Obr. 2) POZNÁMKA V režimu VYSOUŠENÍ nebo CHLAZENÍ fouká vzduch jednu hodinu dolů (4), (5), poté se proud vzduchu změní na horizontální, aby se zabránilo kapání. 11
13 PROVOZ KLIMATIZACE 2. Po stisknutí AUTO SWING začne klapka rotovat. Změna směru proudu vzduchu doprava/doleva Ručně otočte pravolevou klapku a změňte směr proudu vzduchu doprava/doleva. Před provozem dokončete nastavení. Pokud nastavení provádíte během provozu, automaticky se pohybující klapka vám může přiskřípnout prsty (obr. 1). RADA V režimu VYSOUŠENÍ nebo CHLAZENÍ doporučujeme nastavit klapku na (automaticky), proud vzduchu směruje (1). V režimu VYTÁPĚNÍ doporučujeme nastavit klapku na (automaticky), proud vzduchu směruje (4). Pomocí dálkového ovládání nastavte směr proudu vzduchu nahoru/dolů, klapku neotáčejte rukou, protože zde je nebezpečí úrazu. REŽIM CHLAZENÍ REŽIM VYSOUŠENÍ REŽIM VYTÁPĚNÍ OBR. 2 12
14 PROVOZ KLIMATIZACE Nastavení provozního režimu Typ pouze s chlazením nemá režim VYTÁPĚNÍ. 1. AUTOMATICKÝ režim Provozní režim se po zapnutí nastaví na CHLAZENÍ nebo VYSOUŠENÍ nebo VYTÁPĚNÍ podle teploty v místnosti. Pokud se provoz přeruší na dobu kratší než dvě hodiny, zařízení se spustí v tom režimu, ve kterém bylo zastaveno. Pokud je nastavený provozní režim, nezmění se, i když se teplota v místnosti změní. Stisknutím tlačítka MANUAL SWING a tlačítka SWING změníte směr proudu vzduchu nahoru/dolů. Teplota v místnosti Typ pouze s chlazením Typ s tepelným čerpadlem (TR) Režim Nastavená teplota Režim Nastavená teplota nad chlazení chlazení TR-2 TR vysoušení TR-2 vysoušení TR-2 pod 23 vytápění 2. Režim CHLAZENÍ Stisknutím tlačítka MANUAL SWING a tlačítka SWING změníte směr proudu vzduchu nahoru/dolů. Stisknutím tlačítka FAN SPEED změníte rychlost ventilátoru vnitřní jednotky. Stisknutím tlačítka TEMPERATURE ADJUSTMENT změníte nastavenou teplotu. 3. Režim VYSOUŠENÍ Stisknutím tlačítka MANUAL SWING a tlačítka SWING změníte směr proudu vzduchu nahoru/dolů. Stisknutím tlačítka FAN SPEED změníte rychlost ventilátoru vnitřní jednotky. 4. Režim VENTILÁTORU Stisknutím tlačítka MANUAL SWING a tlačítka SWING změníte směr proudu vzduchu nahoru/dolů. Stisknutím tlačítka FAN SPEED změníte rychlost ventilátoru vnitřní jednotky. 5. Režim VYTÁPĚNÍ (typ s tepelným čerpadlem) Stisknutím tlačítka MANUAL SWING a tlačítka SWING změníte směr proudu vzduchu nahoru/dolů. Stisknutím tlačítka FAN SPEED změníte rychlost ventilátoru vnitřní jednotky. Stisknutím tlačítka TEMPERATURE ADJUSTMENT změníte nastavenou teplotu. POZNÁMKA 1. Režim VYTÁPĚNÍ: Zdravé teplo je založeno na rozdílu od vnější teploty! Nastavená teplota pro vytápění by se neměla příliš lišit od vnější teploty. Přestože se tato teplota v jednotlivých oblastech liší, nastavte ji mezi 20 C-24 C. Účinek vytápění není dostatečný, když vnější teplota klesne pod 5 C. 13
15 PROVOZ KLIMATIZACE 2. Režim CHLAZENÍ: Jak chladit účinněji? Zavřete okna, zatáhněte závěsy a snižte dosah slunečních paprsků. Namontováním tmavé fólie snížíte množství slunečního světla, které vstupuje do místnosti. Vnější jednotku umístěte na takové místo, kde bude chráněno před přímým slunečním světlem. Ušetříte tím energii. 3. Režim VYSOUŠENÍ: 70% vlhkost je hranicí, do které se lidi cítí pohodlně. Pokud je lidem horko a dusí se, obsah vodních par ve vzduchu je vysoký, jinými slovy je vysoká vlhkost. Vlhkost je závislá na teplotě a větru. Obecně je nejpříjemnější vlhkost 60%-75% v létě a 55%-70% v zimě. Provoz časovače Zapnutí časovače 1. Když klimatizace stojí, stiskněte tlačítko, na displeji dálkového ovládání bude blikat nebo. Když klimatizace pracuje, stiskněte tlačítko, na displeji dálkového ovládání bude blikat nebo. 2. Stisknutím tlačítka nebo nastavíte čas. Jedním stisknutím tlačítka nebo tlačítka se hodnota časovače zvětší o 1 hodinu, čas se zobrazí na dálkovém ovládání. 3. Stisknutím tlačítka nastavíte čas. Na displeji dálkového ovládání přestane blikat nebo Vypnutí časovače Pokud chcete provoz časovače zrušit, stiskněte tlačítko. dokud na displeji dálkového ovládání nepřestane blikat nastavený čas a nebo. POZNÁMKA Pokud se zařízení vypne, čas je nutno nastavit znovu, v opačném případě nebude časovač pracovat správně. 14

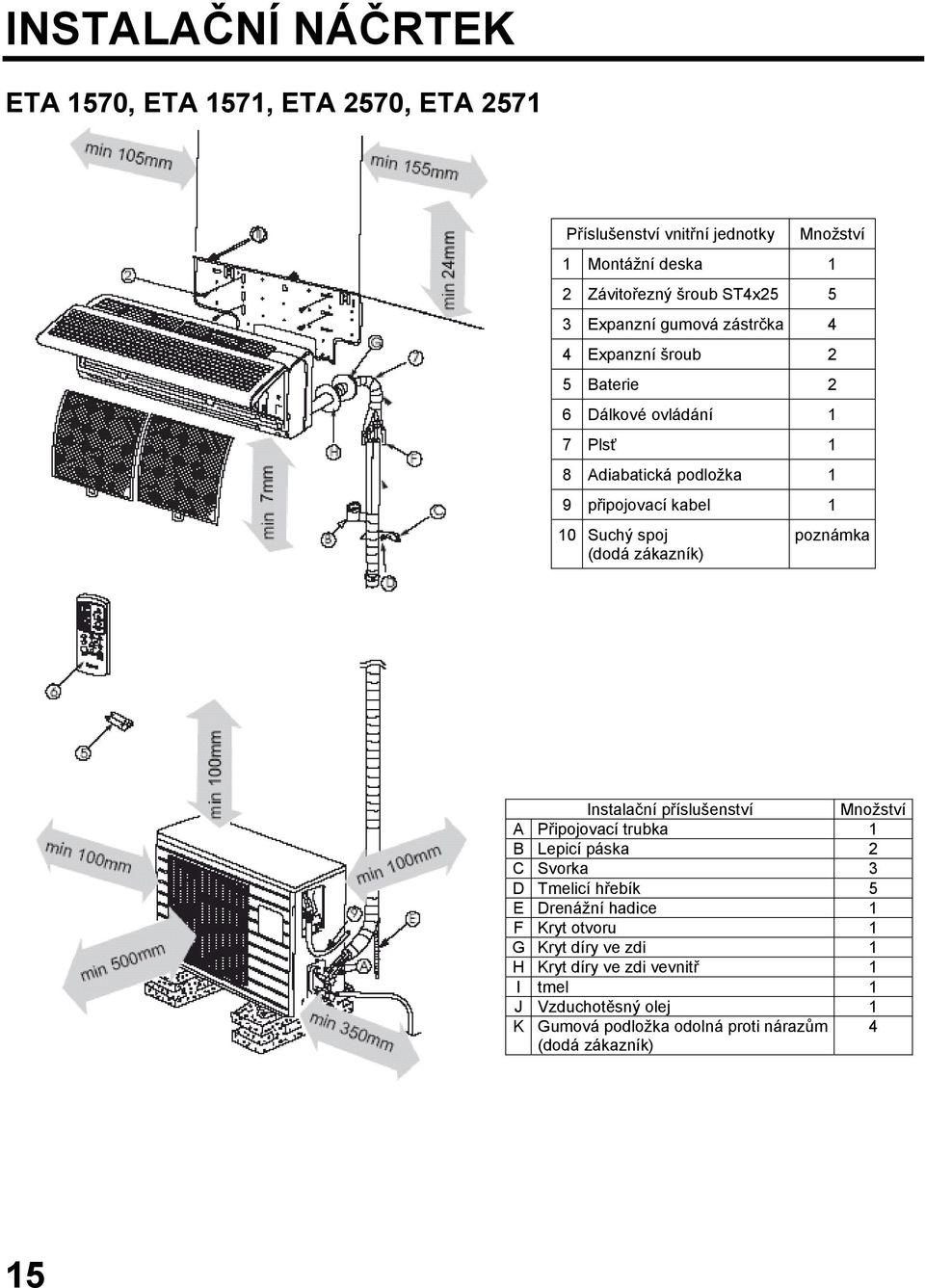

16 INSTALAČNÍ NÁČRTEK ETA 1570, ETA 1571, ETA 2570, ETA 2571 Příslušenství vnitřní jednotky Množství 1 Montážní deska 1 2 Závitořezný šroub ST4x Expanzní gumová zástrčka 4 4 Expanzní šroub 2 5 Baterie 2 6 Dálkové ovládání 1 7 Plsť 1 8 Adiabatická podložka 1 9 připojovací kabel 1 10 Suchý spoj (dodá zákazník) poznámka Instalační příslušenství Množství A Připojovací trubka 1 B Lepicí páska 2 C Svorka 3 D Tmelicí hřebík 5 E Drenážní hadice 1 F Kryt otvoru 1 G Kryt díry ve zdi 1 H Kryt díry ve zdi vevnitř 1 I tmel 1 J Vzduchotěsný olej 1 K Gumová podložka odolná proti nárazům (dodá zákazník) 4 15

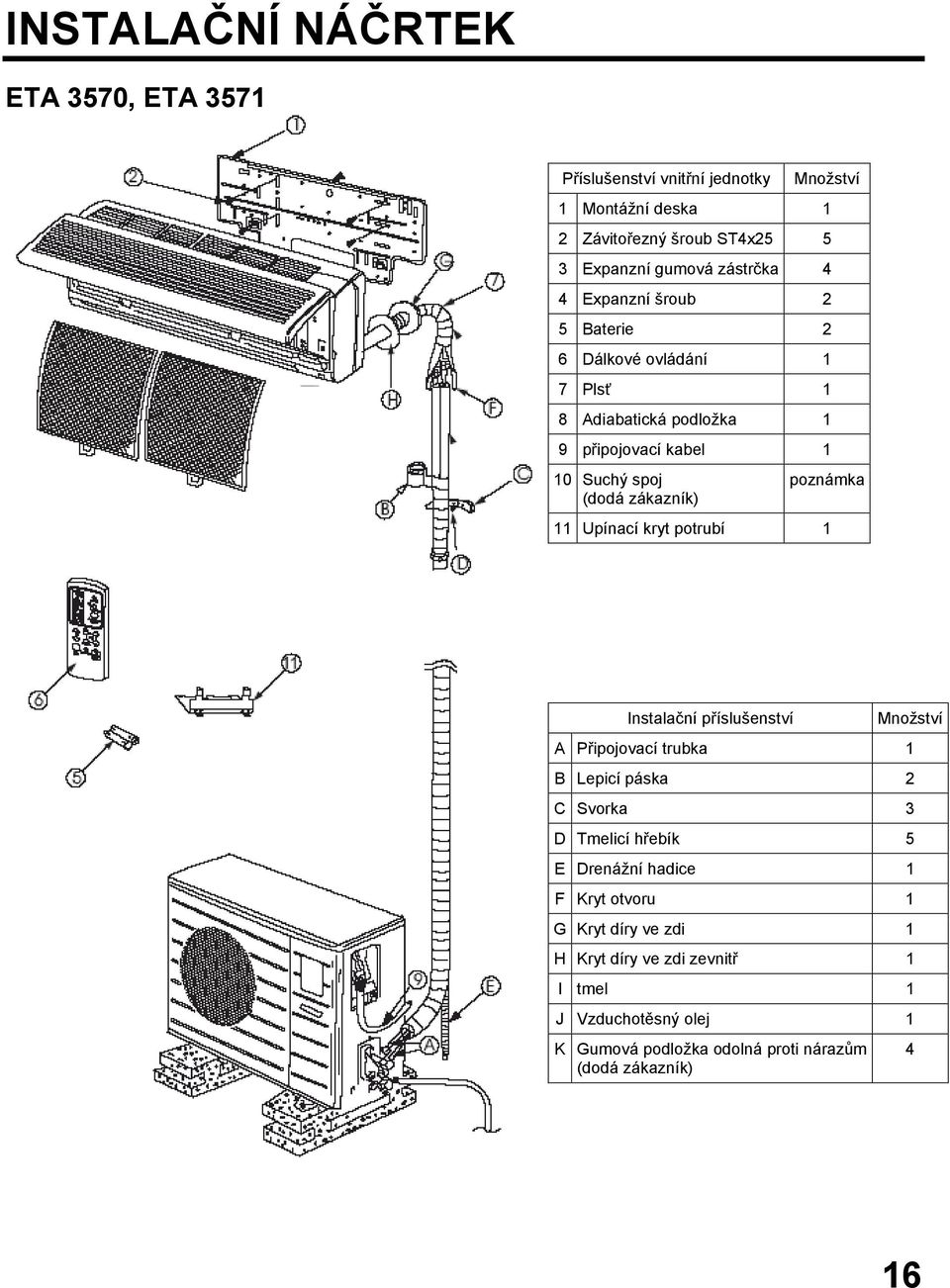

17 INSTALAČNÍ NÁČRTEK ETA 3570, ETA 3571 Příslušenství vnitřní jednotky Množství 1 Montážní deska 1 2 Závitořezný šroub ST4x Expanzní gumová zástrčka 4 4 Expanzní šroub 2 5 Baterie 2 6 Dálkové ovládání 1 7 Plsť 1 8 Adiabatická podložka 1 9 připojovací kabel 1 10 Suchý spoj (dodá zákazník) poznámka 11 Upínací kryt potrubí 1 Instalační příslušenství Množství A Připojovací trubka 1 B Lepicí páska 2 C Svorka 3 D Tmelicí hřebík 5 E Drenážní hadice 1 F Kryt otvoru 1 G Kryt díry ve zdi 1 H Kryt díry ve zdi zevnitř 1 I tmel 1 J Vzduchotěsný olej 1 K Gumová podložka odolná proti nárazům (dodá zákazník) 4 16
18 INSTALAČNÍ NÁČRTEK ETA 4570, ETA 4571 Příslušenství vnitřní jednotky Množství 1 Montážní deska 1 2 Závitořezný šroub ST4 x Expanzní gumová zástrčka 4 4 Expanzní šroub 2 5 Baterie 2 6 Dálkové ovládání 1 7 Plsť 1 8 Adiabatická podložka 1 9 připojovací kabel 1 10 Suchý spoj (dodá zákazník) poznámka Instalační příslušenství Množství A Připojovací trubka 1 B Velká kanyla 1 C Malá kanyla 1 D Drenážní hadice 1 E Kanyla na zeď 1 F Tmel 1 G Vzduchotěsný olej 1 H Tmelicí hřebík 3 I Lepicí páska 1 J Vodotěsná podložka 1 17
19 INSTALACE Upevnění montážní desky Montážní desku je třeba připevnit k nosné části zdi (pilíř, atd.). min 24mm min 24mm Olovnice Olovnice ETA 1570, 1571, 2570, 2571 ETA 3570, 3571 min 60mm min 120mm min 120mm ETA 4570, 4571 POZNÁMKA Otvory na pevnými šipkami označených místech musí být upevněny, aby se zabránilo otřesům montážní desky. Pokud se použijí prodlužovací šrouby, použijí se dva otvory (11 x 20 nebo 11 x 26), které jsou od sebe vzdáleny 450 mm. Vrtání do zdi 180 mm Levé zadní potrubí Pravé zadní potrubí 12mm 25mm Střed Střed Vložte pravítko Střed díry (85mm) 65mm 12mm 12mm 65mm Pravítko zarovnejte s rovnou čárou. ETA 1570, 1571, 2570, 2571 Označte si polohy otvorů a vyvrtejte do zdi díry. Typ 22 je na horním obrázku ETA 3570,

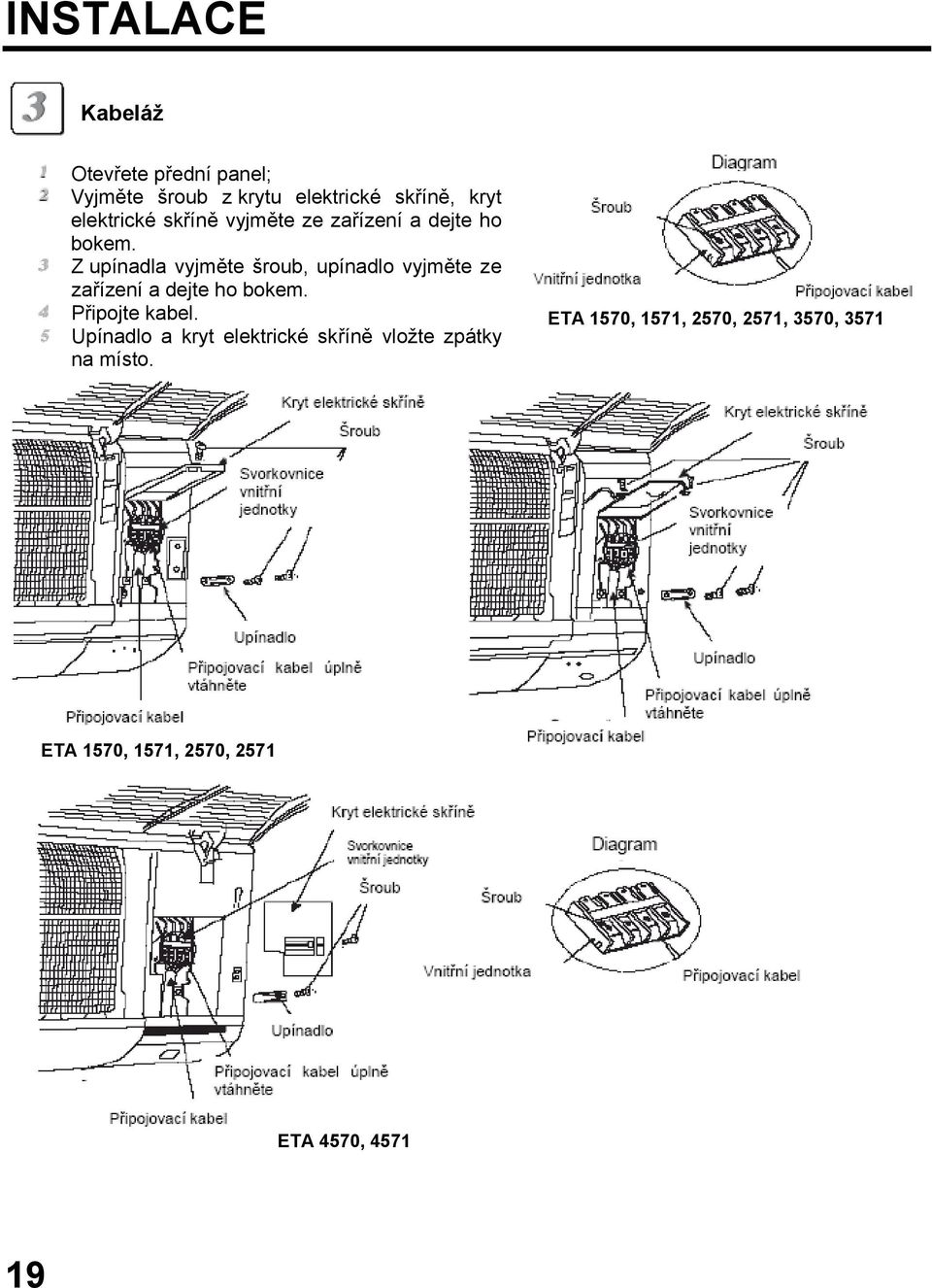

20 INSTALACE Kabeláž Otevřete přední panel; Vyjměte šroub z krytu elektrické skříně, kryt elektrické skříně vyjměte ze zařízení a dejte ho bokem. Z upínadla vyjměte šroub, upínadlo vyjměte ze zařízení a dejte ho bokem. Připojte kabel. Upínadlo a kryt elektrické skříně vložte zpátky na místo. ETA 1570, 1571, 2570, 2571, 3570, 3571 ETA 1570, 1571, 2570, 2571 ETA 4570,
21 INSTALACE (ETA 0570, 0571, 1570, 1571, 2570, 2571, 3570, 3571) VNĚJŠÍ JEDNOTKA ETA 0570, 0571, 1570, 1571 Svorkovnice vnitřní jednotky Připojovací diagram Připojovací spoj Připojovací kabel Žluto-zelený Červený Žluto-zelený Žluto-zelený Žlutý Typ pouze s chlazením Svorkovnice vňejší jednotky Typ s tepelným čerpadlem ETA 0570, 0571, 1570, 1571 Svorkovnice vnitřní jednotky Připojovací Pripojovací diagram Svorkovnice vňitřní jednotky Připojovací spoj Připojovací kabel Žluto-zelený Červený Svorkovnice vňejší jednotky Typ pouze s chlazením Typ s tepelným čerpadlem Žluto-zelený Žlutý Hnědý ETA 0570, 0571, 1570, 1571 Svorkovnice vnitřní Svorkovnice vnitřní jednotky jednotky Připojovací diagram Svorkovnice vňitřní jednotky Připojovací spoj Připojovací kabel Červený Hnědý Žluto-zelený Žluto-zelený Žlutý Typ pouze s chlazením Svorkovnice vňejší jednotky Typ s tepelným čerpadlem Pro spojení vnitřní a vnější jednotky je třeba použít speciální kabel. Musí být zajištěno, aby svorkovnice nebyla ovlivněna vnějšími silami. Slabé spojení může způsobit požár. Kryt elektrické skříně je třeba namontovat a upevnit na daném místě, v opačném případě se vzhledem k prachu nebo vlhkosti může vyskytnout požár nebo elektrický zkrat. Spojovací kabely musí být spojeny dohromady. ETA 1570,ETA 1571 lze připojit pouze k dodanému systému s impedancí ne více než 0,457 Ω, ETA 2570, ETA 2571 ne více než 0,274 Ω. ETA 3570, ETA 3571 V případě potřeby se kvůli informaci o systémové impedanci obraťte prosím na dodavatelský závod 20
22 INSTALACE (ETA 0570, 0571, 1570, 1571, 2570, 2571, 3570, 3571) Postup vypuštění vzduchu K příslušnému ventilu na vnitřní jednotce a na vnější jednotce připojte montážní trubku a upevněte matici (viď obr. 1). Pomocí klíče zašroubujte matici připojovací trubky (točivý moment podle tabulky) 1. Počet kolen potrubí ve vnitřní jednotce by neměl přesáhnout Počet kolen potrubí ve vnitřní jednotce a vnější jednotce by neměl přesáhnout Poloměr kolen by měl být více než 10 cm. TRUBKA PRŮMĚR TRUBKY TOČIVÝ MOMENT (Nm) Trubka pro kapaliny 6.35mm ( 1/4 ) Trubka pro plyn 9.52mm ( 3/8 ) Trubka pro plyn 12.7mm ( 1/2 ) Plnící hadici (nízkotlakou) rozvodného měřidla připojte k servisnímu vstupu uzavíracího ventilu plynu. Na rozvodném měřidle otevřete nízkotlaký ventil a uzavřete vysokotlaký ventil. Pomocí vakuové pumpy vytáhněte ze systému vzduch, dokud tlak (na nízkotlaké straně) neklesne pod 12 Pa. Zavřete nízkotlaký ventil a ze servisního vstupu vyjměte plnicí hadici. kapalinová připojovací trubka Imbusový klíč Plynová připojovací trubka Pomocí imbusového klíče otočte zátku ventilu o 90 proti směru hodinových ručiček a po 10 vteřinách ventil uzavřete. Mýdlovou vodou zkontrolujte únik plynu, zejména ze servisního vstupu a hrdla trubky. Rozvodní měřidlo Tlakoměr Úplně otevřete plynový uzavírací ventil a kapalinový uzavírací ventil. Namontujte matice ventilu a kryt servisního vstupu na uzavírací ventil a servisní vstup. Během postupu vypouštění vzduchu zabraňte vniku vzduchu do systému. 21
23 INSTALACE (ETA 4570, 4571) VNĚJŠÍ JEDNOTKA Kabeláž 1. Vyjměte samořezné šrouby (2 ks) z montážního panelu a panel vyjměte. Kabel lze vést ze zadního otvoru pro potrubí nebo z vysunovacího otvoru. Pokud kabel vede odzadu, použijte prosím vnější podpěru trubky. Kabel upevněte kotvícím kabelem 2. Uvolněte samořezné šrouby (2 ks) z upevňovací spony, abyste sponu uvolnili. 3. Uvolněte samořezný šroub ze svorkovnice, převeďte napájecí kabel a signální kabel přes upevňovací sponu. Uvolněte samořezný šroub ze svorkovnice, převeďte napájecí kabel a signální kabel přes upevňovací sponu. (Uzemňovací kabel musí být pevně přichycený.) Vnější podpěra trubky (Pokud kabel vede odjinud, vnější podpěra trubky není potřebná 4. Dotáhněte samořezný šroub na upevňovací sponě. 5. Namontujte montážní panel. Po instalaci potrubí a kabelů utěsněte podle obrázku houbu. Připojovací diagram Svorkovnice vnitřní jednotky žlutozelený žluto-zelený Připojovací spoj žluto-zelený červený Hnědý Žlutý Typ pouze s chlazením Svorkovnice vňejší jednotky Typ s tepelným čerpadlem Poznámka: 1. Napájecí kabel a signální kabel mezi vnější a vnitřní jednotkou musí být správně zapojeny podle příslušných čísel na svorkovnici. 2. Na pozicích R1 a R2 na svorkovnici musí být zapojen signální kabel. V žádném případě se na ně nesmí připojit napájecí kabel, jinak by došlo k poruše. 3. Pokud budete signální kabel kupovat samostatně, vyjměte elektrický s průměrem více než 0,75 mm. 22
24 INSTALACE (ETA 4570, 4571) Instalace trubky chladiva 1. Nasměrujte vývod rozvodních trubek (lze je vyvést ve čtyřech směrech) Trubka chladiva bude nainstalována pod krytem rozvodní trubky, aby byla snadno dostupná pro instalaci a odstranění. Směr vyjímaní montážního panelu Přední trubka chlaziva (vyrazena) Přední trubka chladiva (vyřazena) Trubka chladiva s tepelně izolačným krytom 2. Vyjměte montážní desku a kryt potrubí (na každém jsou dva šrouby) 3. Při přebudovávaní potrubních kolen nevyrovnávejte měděnou trubku. (poloměr oblouků je 100 až 150 mm) Poloměr oblouku mm Směr vyjímaní montážního panelu Tento šroub lze odebrat pokud je vedle sebe instalovaných několik vnějších jednotek 4. K příslušnému ventilu na vnitřním zařízení a na vnějším zařízení připojte montážní trubku a upevněte matici (viď obr. 1). 5. Pomocí klíče zašroubujte matici připojovací trubky (točivý moment podle tabulky). 1.Počet kolen potrubí ve vnitřní jednotce by neměl přesáhnout Počet kolen potrubí ve vnitřní jednotce a vnější jednotce by neměl přesáhnout Poloměr kolen by měl být více než 10 cm. Postup vypuštění vzduchu 2 Plnicí hadici (nízkotlakou) rozvodného měřidla připojte k servisnímu vstupu uzavíracího ventilu plynu. Na rozvodním měřidle otevřete nízkotlaký ventil a zavřete vysokotlaký ventil. Pomocí vakuové pumpy vytáhněte ze systému vzduch, dokud tlak (na nízkotlaké straně) neklesne pod 12 Pa. Zavřete nízkotlaký ventil a ze servisního vstupu vyjměte plnicí hadici. Pomocí imbusového klíče otočte zátku ventilu o 90 proti směru hodinových ručiček a po 10 vteřinách ventil zavřete. Mýdlovou vodou zkontrolujte únik plynu, zejména ze servisního vstupu a hrdla trubky. Úplně otevřete plynový uzavírací ventil a kapalinový uzavírací ventil. Namontujte matice ventilu a kryt servisního vstupu na uzavírací ventil a servisní vstup. Během postupu vypouštění vzduchu zabraňte vniku vzduchu do systému. 23
25 DEMONTÁŽ A OPĚTOVNÁ MONTÁŽ Před opravou zařízení zastavte provoz klimatizace a vytáhněte zástrčku z napájení. Vnitřní jednotka Model: ETA 0570, ETA 0571, ETA 1570, ETA 1571 Č. Části Postup Poznámka 1. Zastavte provoz klimatizace a zablokujte napájení. 2. Druhé přítlačné rameno posuňte k levé a pravé klice a povytáhnutím otevřete vstupní mřížku. Filtr 3. Vyjměte levý a pravý filtr. 1 Přední mřížka 4. Uvolněte dva upevňovací šrouby na přední mřížce. 5. Ruce dejte do drážek a vytáhněte ven přední panel. 2 Elektrické části 1. Uvolněte šroub krytu elektrické skříně. 24
26 DEMONTÁŽ A OPĚTOVNÁ MONTÁŽ Č. Části Postup Poznámka 2. Uvolněte šroub na vnitřní svorkovnici a oddělte ji. 3. Uvolněte šroub na vnitřní svorkovnici a oddělte ji. 4. Vytáhněte všechny konektory z horní části řízení. 5. Uvolněte uzemňovací šroub na výparníku. uzemňovací šroub 6. Jemně vytáhněte vnitřní trubku snímače teploty z pouzdra trubky. 7. Háček zatlačte ven, abyste mohl snadno vyjmout elektrickou skříň. 8. Oddělte elektrickou skříň od vnitřní jednotky. 25
27 DEMONTÁŽ A OPĚTOVNÁ MONTÁŽ Č. Části Postup Poznámka 1. Zatlačením levého a pravého háčku koryto uvolníte. 3 Odvodňovací koryto 2. Oddělte odvodňovací koryto od tělesa. 1. Zatlačte levý háček a oddělte levou část výparníku. 4 Výparník 2. Zatlačte spodní část a oddělte pravou část výparníku. 3. Oddělte výparník od vnitřní jednotky. 5 Motor ventilátoru a křížový ventilátor 1. Oddělte motor ventilátoru od samotného ventilátoru. 26
28 DEMONTÁŽ A OPĚTOVNÁ MONTÁŽ Vnější jednotka Model: ETA 0570, ETA 0571, ETA 1570, ETA 1571 Č. Části Postup Poznámka 1. Zařízení vypněte a vytáhněte napájecí kabel. 1 Skříň 2. Vyjměte horní skříň, přední skříň a zadní skříň. 2 Motor ventilátoru a vrtulový ventilátor 1. Vyšroubujte matici. (Otáčejte ji doprava, protože tam je levotočivý závit). 2. Oddělte vrtulový ventilátor od motoru ventilátoru. 3. Uvolněte upevňovací šroub motoru ventilátoru a oddělte motor ventilátoru od vnější jednotky. 1. Uvolněte upevňovací šroub od základní elektrické řídicí jednotky. 3 Řídicí jednotka 2. Oddělte konektor. 3. Oddělte řídicí jednotku od vnější jednotky. 27
29 DEMONTÁŽ A OPĚTOVNÁ MONTÁŽ Před opravou zařízení zastavte provoz klimatizace a vytáhněte zástrčku z napájení. Vnitřní jednotka Model: ETA 1570, ETA 1571, ETA 2570, ETA 2571 Č. Části Postup Poznámka 1. Zastavte provoz klimatizace a zablokujte napájení. 2. Druhé přítlačné rameno posuňte k levé a pravé klice a povytáhnutím otevřete vstupní mřížku. Filtr 3. Vyjměte levý a pravý filtr. 1 Přední mřížka 4. Uvolněte dva upevňovací šrouby na přední mřížce. 5. Ruce dejte do drážek a vytáhněte ven přední panel. 2 Elektrické části 1. Uvolněte šroub krytu elektrické skříně. 28
30 DEMONTÁŽ A OPĚTOVNÁ MONTÁŽ Č. Části Postup Poznámka 2. Uvolněte šroub na vnitřní svorkovnici a oddělte ji. 3. Uvolněte šroub na vnitřní svorkovnici a oddělte ji. 4. Vytáhněte všechny konektory z horní části řízení. 5. Uvolněte uzemňovací šroub na výparníku. uzemňovací šroub 6. Jemně vytáhněte vnitřní trubku snímače teploty z pouzdra trubky. 7. Háček zatlačte ven, abyste mohl snadno vyjmout elektrickou skříň. 8. Oddělte elektrickou skříň od vnitřní jednotky. 29
31 DEMONTÁŽ A OPĚTOVNÁ MONTÁŽ Č. Části Postup Poznámka 1. Zatlačením levého a pravého háčku koryto uvolníte. 3 Odvodňovací koryto 2. Oddělte odvodňovací koryto od tělesa. 1. Zatlačte levý háček a oddělte levou část výparníku. 4 Výparník 2. Zatlačte pravý háček a oddělte pravou část výparníku. Háček 3. Oddělte výparník od vnitřní jednotky. 5 Motor ventilátoru a křížový ventilátor 1. Oddělte motor ventilátoru od samotného ventilátoru. 30
32 DEMONTÁŽ A OPĚTOVNÁ MONTÁŽ Vnější jednotka Model: ETA 1570, ETA 1571, ETA 2570, ETA 2571 Č. Části Postup Poznámka 1 Skříň 1. Zařízení vypněte a vytáhněte napájecí kabel. 2. Vyjměte horní skříň, přední skříň a zadní skříň. 2 Motor ventilátoru a vrtulový ventilátor 1. Vyšroubujte matici. (Otáčejte ji doprava, protože tam je levotočivý závit). 2. Oddělte vrtulový ventilátor od motoru ventilátoru. 3. Uvolněte upevňovací šroub motoru ventilátoru a oddělte motor ventilátoru od vnější jednotky. 1. Uvolněte upevňovací šroub od základní elektrické řídicí jednotky. 3 Řídicí jednotka 2. Oddělte konektor. 3. Oddělte řídicí jednotku od vnější jednotky. 31
33 DEMONTÁŽ A OPĚTOVNÁ MONTÁŽ Před opravou zařízení zastavte provoz klimatizace a vytáhněte zástrčku z napájení. Vnitřní jednotka Model: ETA 3570, ETA 3571 Č. Části Postup Poznámka 1. Zastavte provoz klimatizace a zablokujte napájení. 2. Druhé přítlačné rameno posuňte k levé a pravé klice a povytáhnutím otevřete vstupní mřížku. Filtr 3. Vyjměte levý a pravý filtr. 1 Přední mřížka 4. Oddělte spodní lištu klapky. Šrouby 5. Uvolněte dva šrouby na přední mřížce. Háček 6. Přední mřížku zatlačte přes dva otvory na zadní straně jednotky a vytlačte ji ven. 32
34 DEMONTÁŽ A OPĚTOVNÁ MONTÁŽ Č. Části Postup Poznámka 7. Přední panel vytáhněte ven. 1. Uvolněte uzemňovací šroub na elektrické skříni a oddělte uzemňovací kabel od výparníku. Uzemňovací šroub 2. Vytáhněte všechny konektory z horní části řízení. 2 Elektrické části 3. Uvolněte dolní šroub elektrické skříně. 4. Háček zatlačte ven, abyste mohl snadno vyjmout elektrickou skříň. Háček 5. Oddělte elektrickou skříň od vnitřní jednotky. 33
35 DEMONTÁŽ A OPĚTOVNÁ MONTÁŽ Č. Části Postup Poznámka 1. Uvolněte šroub odvodňovacího koryta. 3 Odvodňovací koryto 2. Oddělte odvodňovací koryto od tělesa. 1. Oddělte upevňovací sponu trubek pro plyn a kapalinu. 4 Výparník 2. Zatlačte háček a zvedněte výparník. Háček 3. Oddělte výparník od vnitřní jednotky. 5 Motor ventilátoru a křížový ventilátor 1. Uvolněte upevňovací šroub motoru ventilátoru, poté oddělte motor ventilátoru od samotného ventilátoru. 34
36 DEMONTÁŽ A OPĚTOVNÁ MONTÁŽ Vnější jednotka Model: ETA 3570, ETA 3571 Č. Části Postup Poznámka 1 Skříň 1. Zařízení vypněte a vytáhněte napájecí kabel. 2. Vyjměte horní skříň. 2 Motor ventilátoru a vrtulový ventilátor 1. Vyšroubujte matici. (Otáčejte ji doprava, protože tam je levotočivý závit). 2. Oddělte vrtulový ventilátor od motoru ventilátoru. 3. Uvolněte upevňovací šroub motoru ventilátoru a oddělte motor ventilátoru od vnější jednotky. 3 Řídicí jednotka 1. Uvolněte upevňovací šroub od základní elektrické řídicí jednotky. 2. Uvolněte matici na kompresoru. 3. Oddělte konektor. 4. Oddělte řídicí jednotku od vnější jednotky. 35
37 DEMONTÁŽ A OPĚTOVNÁ MONTÁŽ Před opravou zařízení zastavte provoz klimatizace a vytáhněte zástrčku z napájení. Vnitřní jednotka Model: ETA 4570, ETA 4571 Č. Části Postup Poznámka 1. Zastavte provoz klimatizace a zablokujte napájení. 2. Druhé přítlačné rameno posuňte k levé a pravé klice a povytáhnutím otevřete vstupní mřížku. Filtr 3. Vyjměte levý a pravý filtr. 1 Přední mřížka 4. Oddělte spodní lištu klapky. 5. Uvolněte dva šrouby na přední mřížce. 6. Přední mřížku zatlačte přes dva otvory na zadní straně jednotky a vytlačte ji ven. Háček 36
38 DEMONTÁŽ A OPĚTOVNÁ MONTÁŽ Č. Části Postup Poznámka 7. Přední panel vytáhněte ven. 1. Uvolněte uzemňovací šroub na elektrické skříni a oddělte uzemňovací kabel od výparníku. Uzemňovací šroub 2. Vytáhněte všechny konektory z horní části řízení. 2 Elektrické části 3. Uvolněte dolní šroub elektrické skříně. 4. Háček zatlačte ven, abyste mohl snadno vyjmout elektrickou skříň. Háček 5. Oddělte elektrickou skříň od vnitřní jednotky. 37
39 DEMONTÁŽ A OPĚTOVNÁ MONTÁŽ Č. Části Postup Poznámka 3 Odvodňovací koryto 1. Uvolněte šroub odvodňovacího koryta. 1. Uvolněte levý šroub výparníku. 4 Výparník 2. Uvolněte pravý šroub výparníku. 3. Oddělte výparník od vnitřní jednotky. 5 Motor ventilátoru a křížový ventilátor 1. Uvolněte upevňovací šroub motoru ventilátoru, poté oddělte motor ventilátoru od samotného ventilátoru. 38
40 DEMONTÁŽ A OPĚTOVNÁ MONTÁŽ Vnější jednotka Model: ETA 4570, ETA 4571 Č. Části Postup Poznámka 1 Skříň 1. Zařízení vypněte a vytáhněte napájecí kabel. 2. Vyjměte horní skříň. 2 Motor ventilátoru a vrtulový ventilátor 1. Vyšroubujte matici. (Otáčejte ji doprava, protože tam je levotočivý závit). 2. Oddělte vrtulový ventilátor od motoru ventilátoru. 3. Uvolněte upevňovací šroub motoru ventilátoru a oddělte motor ventilátoru od vnější jednotky. 3 Řídicí jednotka 1. Uvolněte upevňovací šroub od základní elektrické řídicí jednotky. 2. Uvolněte matici na kompresoru. 3. Oddělte konektor. 4. Oddělte řídicí jednotku od vnější jednotky. 39
41 ZJIŠŤOVÁNÍ ZÁVAD A ANALÝZA Pokud závady nelze odstranit po provedení níže uvedených činností, zastavte prosím klimatizaci a spojte se s naším nejbližším servisním střediskem pro klimatizace, kde vám poskytnou pomoc. Kde je závada? Klimatizace vůbec nefunguje. Dálkové ovládání nefunguje a na displeji nic není. Po stisknutí tlačítka I/O klimatizace nefunguje. Účinnost chlazení nebo vytápění není dostatečná. Po zahájení režimu VYTÁPĚNÍ nezačne okamžitě foukat vzduch. Analýza závady Neselhalo napájení? Není vytáhnuta zástrčka? Není vypnuta pojistka nebo spínač? Není napětí vyšší než 253 V nebo nižší než 207 V? Je nastavený čas vhodný? Dálkové ovládání někdy může selhat, když je použito nesprávným způsobem nebo když se příliš často mění provozní režimy. Odpojte jej a znovu jej zapojte, může to pomoci. Pokud dálkové ovládání zobrazuje zvláštní znaky nebo všechny symboly najednou, vyměňte prosím baterie. Tímto způsobem je chráněn kompresor v souladu s pokyny mikroprocesoru. Počkejte prosím 3 minuty. Je vhodně nastavena teplota? Nejsou špinavé filtry? Nejsou blokovány vstupy a výstupy vnější jednotky? Nespustila se během dne funkce spánek? Není rychlost vnějšího ventilátoru nastavena na nízkou? Jsou dveře a okna zavřeny? Zařízení pracuje, ale vzduch se musí nejdříve ohřát, až potom bude foukat. Počkejte prosím. 40
42 ZJIŠŤOVANÍ ZÁVAD A ANALÝZA Kde je závada? Během vytápění se asi na 10 minut zastaví vnitřní ventilátor. Zařízení vydává praskavé zvuky. Je slyšet zvuk tekoucí vody. Vnitřní jednotka vydává zvuk pššš" a tiká. Vzduch vycházející z klimatizace má zvláštní zápach. Z vnější jednotky uniká voda. Analýza závady Rozmrazuje se cívka vnější jednotky. Tento proces by se měl dokončit nejpozději do 10 minut. (Cívka zamrzne, pokud je venku nízká teplota a vysoká vlhkost.) Zvuky tření jsou způsobeny roztahováním a stahováním předního panelu z důvodu změn teploty. Je to zvuk expandujícího chladiva v klimatizaci. Zvuk akumulované vody kapající na výměník tepla. Zvuk tání námrazy na výměníku tepla. Tikání je zvuk ventilátoru nebo kompresoru při zapnutí nebo vypnutí. Pššš" je zvuk chladiva v klimatizaci. Klimatizace při recyklaci nasála vzduch se zápachem ze zdi, koberce, nábytku nebo oděvů. Během chlazení se spojovací trubka ochlazuje a vytváří se kondenzát. Během vytápění nebo rozmrazování bude unikat roztátá voda nebo vodní páry. Během vytápění bude kapat voda na výměník tepla. 41
43 VNITŘNÍ JEDNOTKA ETA 0570, ETA 0571, ETA 1570, ETA 1571, ETA 2570, ETA 2571 Poz. ETA Č. obj. ETA KS/PROV Název dílu English name Filtr vzduchový air filter Přední panel front panel Kryt signalizace indicator light cover Kryt přijímače signal receiver cover Kryt horní middle panel Zámek předního panelu front panel lock Klapka nasměrování vzduchu vertikální swing louver Hadice odvodňovací drain hose Motor klapky louver motor (stepping) Sponka louver side clip Kryt šroubu screw cover Záslepka odvodňovacího otvoru drain cap Klapka nasměrování vzduchu 1 horizontální air outlet support assembly Výparník 0570 evaporator Výparník 1570 evaporator Výparník 2570 evaporator Ložisko rubber bearing Kolo ventilátoru indoor unit fan Kryt spodní back body Montážní deska mounting plate Držák trubek pipe holder Motor ventilátoru 0570 indoor fan motor Motor ventilátoru 1570 indoor fan motor Motor ventilátoru 2570 indoor fan motor Kryt držáku elektroniky electrical control box cover Transformátor transformer Svorkovnice indoor unit terminal Příchytka kabelu connecting cable holder Držák signálního světla indicator light holder Skříňka rozvodová electrical control box Příchytka přívodní šňůry power suuply cord clip Snímač pokojové teploty room temperature sensor Snímač teploty indoor coil temperature sensor Indikátor provozu 0570, 1570 operation indication board Indikátor provozu 2570 operation indication board Přijímač 0570, 1570 signal receiver Přijímač 2570 signal receiver Deska řízení 0570, 1570 electrical control board Deska řízení 2570 electrical control board Šňůra přívodní power supply cord.??? Vypínač power supply switch Díly, které nejsou uvedeny v rozbušném výkresu výrobku??? Ovladač dálkový remote??? Ovladač dálkový remote??? Ovladač dálkový remote??? Snímač teploty venkovní outdoor coil sensor??? Snímač teploty venkovní outdoor coil sensor??? Snímač teploty venkovní outdoor coil sensor??? Propojovací hadice 5 m 42
44 VNĚJŠÍ JEDNOTKA ETA 0570, ETA 0571, ETA 1570, ETA 1571, ETA 2570, ETA 2571 Poz. ETA Č. obj. ETA KS/PROV Název dílu Component name Mřížka 0570 air outlet grille Mřížka 1570, 2570 air outlet grille Panel přední 0570 front plate Panel přední 1570, 2570 front plate Štítek trademark Vrtule ventilátoru 0570 axial flow fan blade Vrtule ventilátoru 1570, 2570 axial flow fan blade Motor ventilátoru 0570 axial flow fan motor Motor ventilátoru 1570, 2570 axial flow fan motor Držák ventilátoru motor support Výparník 0570 condenser Výparník 1570 condenser Výparník 2570 condenser Držadlo handle Kryt vrchní 0570 top cover Kryt vrchní 1570, 2570 top cover Kryt zadní 0570 back cover Kryt zadní 1570, 2570 back cover Držák kondenzátoru 0570 capacitor holder Držák kondenzátoru 1570 capacitor holder Držák kondenzátoru 2570 capacitor holder Kondenzátor 0570 capacitor for compressor Kondenzátor 1570 capacitor for compressor Kondenzátor 2570 capacitor for compressor Kryt elektroniky electrical control cover Příchytka kabelu connectiong cable clip Svorkovnice 0570 outdoor unit terminal strip Svorkovnice 1570 outdoor unit terminal strip Svorkovnice 2570 outdoor unit terminal strip Kondenzátor capacitor for outdoor unit motor Držák elektroniky electrical control board Solenoid way valve Solenoid way valve Solenoid way valve Kapilára sestavená 0570 capillary assembly Kapilára sestavená 1570 capillary assembly Kapilára sestavená 2570 capillary assembly Trubka sestavená 0570 pipe assembly Trubka sestavená 1570 pipe assembly Trubka sestavená 2570 pipe assembly Přepážka 0570 partition Přepážka 1570, 2570 partition Ventil 1/4" 1/4" access valve Ventil 1/2" 1/2" access valve Ventil 3/8" 3/8" access valve Držák ventilu access valve holder Základna 0570 base plate Základna 1570 base plate Základna 2570 base plate Tlumič 0570 rubber shock absorption for compressor Tlumič 1570 rubber shock absorption for compressor Tlumič 2570 rubber shock absorption for compressor Matice upevňovací 0570 fixing nut for compressor Matice upevňovací 1570 fixing nut for compressor Matice upevňovací 2570 fixing nut for compressor Kompresor 0570 compressor Kompresor 1570 compressor Kompresor 2570 compressor Vložka vzduchotěsná 0570 airtight cushion for compressor Vložka vzduchotěsná 1570 airtight cushion for compressor Vložka vzduchotěsná 2570 airtight cushion for compressor Kryt kompresoru horní 0570 compressor terminal cover Kryt kompresoru horní 1570 compressor terminal cover Kryt kompresoru horní 2570 compressor terminal cover 43
45 VNITŘNÍ JEDNOTKA ETA 0570, ETA 0571, ETA 1570, ETA 1571, ETA 2570, ETA
46 45 VNĚJŠÍ JEDNOTKA ETA 0570, ETA 0571, ETA 1570, ETA 1571, ETA 2570, ETA 2571
47 SCHEMA ZAPOJENÍ ETA 0570, ETA 0571, ETA 1570, ETA 1571, ETA 2570, ETA 2571 D.O. SCHÉMA ZAPOJENÍ VNITŘNÍ JEDNOTKY MOTOR KLAPKY MOTOR VENTILÁTORU ZDROJ NAPÁJENÍ DESKA ŘÍZENÍ RELÉ KOMPRESORU DESKA PŘIJIÍMAČE A DISPLEJE POKOJOVÝ TERMISTOR JEDNOTKA SVORKOVNICE K VNĚJŠÍ JEDNOTCE TRUBKOVÝ TERMISTOR SVORKOVNICE TRANSFORMÁTOR SCHÉMA ZAPOJENÍ VNĚJŠÍ JEDNOTKY K VNITŘNÍ JEDNOTCE SVORKOVNICE KONDENZÁTOR BLK ČERNÝ BLU MODRÝ BRN HNĚDÝ GRY ŠEDÝ ORN ORANŽOVÝ RED ČERVENÝ WHT BÍLÝ YLW ŽLUTÝ YLW/GRN ŽLUTO-ZELENÝ MOTOR KOMPRESORU MOTOR VENTILÁTORU 46
48 VNITŘNÍ JEDNOTKA ETA 3570, ETA 3571 Poz. ETA Č. obj. ETA KS/PROV Název dílu Component name Filtr vzduchový air filter Přední panel front pannel Kryt signalizace indicator light cover Kryt terminal cover Kryt horní middle panel Klapka nasměrování vzduchu vertikální swing louver Hadice odvodňovací drain hose Motor klapky swing motor (stepping) Motor ventilátoru indoor fan motor Snímač teploty indoor coil temperature sensor Indikátor provozu operation indicator Přijímač signal receiver Šňůra přívodní power supply cord Deska řízení - vysokonapěťová high voltage control board Deska řízení - nízkonapěťová lower voltage control board Skříňka rozvodová electrical control box Vypínač power supply switch Transformátor transformer Svorkovnice indoor unit terminal strip Příchytka kabelu conneting cable holder Držák signálního světla indicator light holder Příchytka přívodní šňůry power supply cord clip Snímač pokojové teploty room temperature sensor Držák trubek pipe holder Montážní deska mounting plate Kryt spodní back panel Kolo ventilátoru indoor unit fan Ložisko rubber bearing Klapka nasměrování vzduchu 1 horizontální air outlet assembly Záslepka odvodňovacího otvoru drain cap Kryt šroubu screw cover Sponka louver side clip Výparník evaporator Díly, které nejsou uvedeny v rozbušném výkresu výrobku??? Ovladač dálkový remote??? Snímač teploty venkovní outdoor coil sensor??? Propojovací hadice 5 m 47
49 VNĚJŠÍ JEDNOTKA ETA 3570, ETA 3571 Poz. ETA Č. obj. ETA KS/PROV Název dílu Component name Kryt vrchní top cover Kryt přední levý left front plate Mřížka air outlet grille Štítek trademark Kryt přední pravý right front plate Vrtule ventilátoru axial flow fan blade Motor ventilátoru axial flow fan motor Držák motoru motor support Kryt kompresoru horní compressor terminal cover Vložka vzduchotěsná airtight cushion for compressor Výparník condenser Kryt zadní levý back cover Kryt zadní pravý side plate Držadlo handle Skříňka rozvodová electrical control box Kapilára sestavená capillary assembly Svorkovnice outdoor unit terminal strip Kondenzátor ventilátoru capacitor for fan motor Kondenzátor kompresoru capacitor for compressor Držák kondenzátoru capacitor holder Přepážka partition Ventil 4-cestný 4 way valve assembly Ventil 1/4" 1/4" access valve Ventil 1/2" 1/2" access valve Držák ventilu access valve support Tlumič rubber shock absorption for compressor Základna base plate Matice upevňovací fixing nut for compressor Kompresor compressor Příchytka copper fixing assy' 48
50 49 VNITŘNÍ JEDNOTKA ETA 3570, ETA 3571
51 VNĚJŠÍ JEDNOTKA ETA 3570, ETA
52 SCHEMA ZAPOJENÍ ETA 3570, ETA 3571 SCHÉMA ZAPOJENÍ VNITŘNÍ JEDNOTKY D.O MOTOR KLAPKY MOTOR VENTILÁTORU HLAVNÍ VYPÍNAČ ZDROJ NAPÁJENÍ PŘIJÍMAČ ŘÍDÍCÍ DESKA DESKA NAPÁJENÍ RELÉ KOMPRESORU K VNĚJŠÍ JEDNOTCE DESKA DISPLEJE POKOJOVÝ TERMISTOR SVORKOVNICE TRUBKOVÝ TERMISTOR TRANSFORMÁTOR SCHÉMA ZAPOJENÍ VNĚJŠÍÍ JEDNOTKY K VNĚJŠÍ JEDNOTCE KONDENZÁTOR SVORKOVNICE MOTOR KOMPRESORU BLK ČERNÝ BLU MODRÝ BRN HNĚDÝ GRY ŠEDÝ ORN ORANŽOVÝ RED ČERVENÝ WHT BÍLÝ YLW ŽLUTÝ YLW/GRN ŽLUTO-ZELENÝ MOTOR VENTILÁTORU 51
53 VNITŘNÍ JEDNOTKA ETA 4570, ETA 4571 Poz. ETA Č. obj. ETA KS/PROV Název dílu Spare parts name Přední panel front panel Kryt horní enclosure Kryt signalizace indicator light cover Indikátor provozu indciator light board Kryt šroubu screw cover Kryt výparníku levý left cover of the evaporator Výparník Evaporator Kryt výparníku pravý right cover of the evaporator Transformátor transformer Vložka k motoru motor install board Kondenzátor ventilátoru indoor fan capacitor Příchytka clip Deska řízení electrical control PCB Motor ventilátoru fan motor Kolo ventilátoru indoor unit fan Skříňka rozvodová electrical box Držák trubek pipe fixed board Kryt spodní back body Montážní deska hanging plate Klapka nasměrování vzduchu air outlet vent support assembly Motor klapky step motor Filtr vzduchový filter Díly, které nejsou uvedeny v rozbušném výkresu výrobku??? Ovladač dálkový remote??? Snímač teploty venkovní outdoor coil sensor??? Propojovací hadice 5 m 52
