1 New Říjen 2016 Nové produkty pro obráběcí techniky Pneumatické, magnetické, mechanické upínání inovativní řešení PNG Pneumatický upínací systém s nulovým bodem MST Magnetické upínání SG Jednoduché svěráky TOTL TOOLING=KVLIT x SRVIS 2 WNT Česká republika s.r.o. Sokolovská Velké Meziříčí Tel Fax wnt-cz@wnt.com

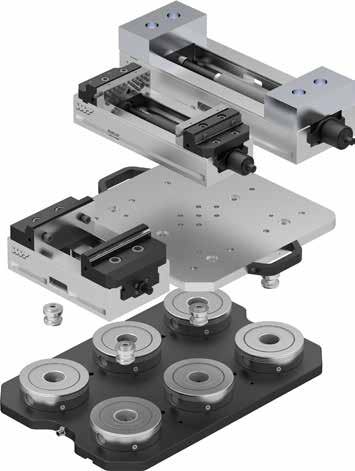

2 Obsah Úvod Stavebnicový princip - přehled 2 PNG Pneumatický upínací systém s nulovým bodem Úvod 3+ Produktová paleta 5 8 MST Magnetické upínání Úvod 9+10 Produktová paleta 11 1 SG Jednoduchý svěrák Úvod 15 Produktová paleta ZSG Osový svěrák Produktová paleta 19 Variabilní rastrové palety Úvod 20 Produktová paleta Upínací palety Produktová paleta 2 27 Kvalitní prémiové nástroje pro maximální výkon. Kvalitní prémiové nástroje z produktové řady WNT Mastertool Performance se koncipovaly pro speciální případy použití a vyznačují se zvlášť vysokým výkonem. Pokud v rámci vlastní výroby kladete vysoké nároky na procesní výkon a chcete dosáhnout optimálních výsledků, pak Vám doporučujeme prémiové nástroje z této produktové řady. Stavebnicový princip u různých systémů Jednoduchý svěrák 160 mm s hliníkovými čelistmi Jednoduchý svěrák 125 mm s novou výměnnou čelistí Multipin Osový svěrák 160 mm v krátkém provedení s otočnými čelistmi grip Variabilní rastrová paleta 399x399 mm Upínací čep PNG Pneumatická upínací stanice s nulovým bodem, 6násobná 599x399 mm Produktové video: MST magnetické upínání 2

3 Pneumatický upínací systém s nulovým bodem Nerezavějící a kalené komponenty PNG Pneumatický upínací systém s nulovým bodem Pomocí upínacího systému s nulovým bodem WNT se podstatně usnadní upínání obrobků a tím se zvýší produktivita. Vedle lepšího využití strojní kapacity, díky podstatně kratším přípravným časům, ovšem přináší upínací systém s nulovým bodem i výhody s ohledem na bezpečnost a přesnost opakování při výměně. zaváděcí rádius velká čelní plocha vysoce přesné středění krátkého kuželu otevírací tlak 6 barů* výkonná tlaková pružina vysoce kvalitní těsnicí prvky silový zdvih rychlý zdvih * Nutný pro otevření systému. Přivádění vzduchu během obrábění není nutné. Přednosti/výhody dlouhá životnost díky nerezavějícím a kaleným komponentám zvýšení Vaší produktivity přesná přestavba obrobků i upínačů pořizovací náklady se trvale snižují hermetické utěsnění proti prachu, třískám a chladicímu médiu bezúdržbové upínací moduly extrémně krátké přípravné časy optimální využití kapacity stroje Používáním našich upínacích systémů s nulovým bodem dojde k enormnímu snížení přípravných časů. Tím zajistíte maximální využití kapacity svého stroje. maximální procesní spolehlivost přesnost opakování při výměně < 0,005 mm Více informací k optimalizaci přípravných časů viz Výběr upínacích systémů s nulovým bodem WNT Umístění čepů pro upínací stanice Pro zafixování a polohování obrobků či přípravků se používají tři různé upínací čepy s následujícím rozložením. 1násobná 2násobná násobná 6násobná Středicí čep Z Polohovací čep P Upínací čep H 3

4 normní procesní spolehlivost díky samosvornému uzavření PNG Pneumatický upínací systém s nulovým bodem Upínací šoupátka uzavírá pružina a tato šoupátka samosvorně zajistí upínací čepy díky úkosům na upínacích čepech a šoupátkách. Vedle síly pružiny se využívá i funkce Power, kdy tlakový vzduch působí na plochy pístu a vtahovací síly se zvýší až o 300 %. Pro otevření modulů postačí tlak 6 barů vytvořený tlakovým vzduchem. Samosvorné uzavření Systém se vyznačuje přesným středěním krátkého kuželu a svým samosvorným zajištěním! Integrovaná funkce Power - vyšší vtahovací síly (až 25 kn) Funkce Power je zaintegrovaná v každém modulu a umožňuje dosažení podstatně vyšších obráběcích parametrů. Po aktivaci tato funkce dodatečně podporuje činnost pružiny a umožňuje tak dosahovat enormních vtahovacích sil až 25 kn. Pro mechanické zajištění je k dispozici svazek pružin. Zajištění je samosvorné s tvarovým stykem. jako standardní funkce v každém upínacím modulu vedle síly pružiny se využívá i tlakový vzduch, který působí na plochu pístu funkci aktivuje impuls tlakového vzduchu využití vtahovací síly pružin = 7,5 kn využití vtahovací síly pružin + funkce Power =až 25 kn přídržné síly do 75 kn Funkce Power Snadné zavádění - maximální uživatelský komfort Zaváděcí rádiusy na upínacích čepech umožňují rychlé a bezpečné zavádění i v případě úhlu sklonu a přesazení středu. Výhoda pro Vás: Maximální obslužný komfort při manuálním i automatickém osazování!

5 Upínací stanice 1násobná vtahovací síla 7,5 kn vtahovací síla s funkcí Power 25 kn přesnost opakování 0,005 mm odjišťovací tlak 6 barů pneumatická přípojka 8 mm PNG Pneumatický upínací systém s nulovým bodem včetně 2 upínacích čepů bez aretačního čepu PNG ±0,005 H mm mm mm mm mm kg Kč , Upínací stanice 2násobná, 399x199 mm vtahovací síla 7,5 kn vtahovací síla s funkcí Power 25 kn přesnost opakování 0,005 mm odjišťovací tlak 6 barů pneumatická přípojka 8 mm včetně upínacích čepů PNG G G H mm mm mm mm mm kg Kč ,

6 -0.1 6x60 ~ Upínací stanice násobná, 399x399 mm vtahovací síla 7,5 kn vtahovací síla s funkcí Power 25 kn přesnost opakování 0,005 mm odjišťovací tlak 6 barů pneumatická přípojka 8 mm PNG Pneumatický upínací systém s nulovým bodem včetně upínacích čepů PNG ØH ØG G H7 H mm mm mm mm mm mm kg Kč , Upínací stanice 6násobná, 599x399 mm vtahovací síla 7,5 kn vtahovací síla s funkcí Power 25 kn přesnost opakování 0,005 mm odjišťovací tlak 6 barů pneumatická přípojka 8 mm včetně 6 upínacích čepů PNG Tkr. n ØH ØG I G H7 H I mm mm mm mm mm mm mm kg Kč

7 Upínací modul s nulovým bodem PNG.SM.138 vtahovací síla 7,5 kn vtahovací síla s funkcí Power 25 kn přesnost opakování 0,005 mm odjišťovací tlak 6 barů PNG Pneumatický upínací systém s nulovým bodem Včetně O-kroužků Ø 9x15, upínacích šroubů M8 PNG F F mm mm mm mm mm palec kg Kč /8, Upínací systém s nulovým bodem PNG.SM.T.138 vtahovací síla 6 kn vtahovací síla s funkcí Power 20 kn přesnost opakování 0,005 mm odjišťovací tlak 6 barů Včetně O-kroužků Ø 9x15, upínacích šroubů M8 PNG F F mm mm mm mm mm palec kg Kč /8 3,

8 Upínací čep PNG 3 typy čepů velmi přesné přizpůsobení rozměrů dané funkci viz rozmístění čepů na straně 3 přídržná síla 50 kn PNG Pneumatický upínací systém s nulovým bodem včetně upínacího šroubu M12 L2 L1 L H6 1 L 1 L 2 L G mm mm mm mm mm Kč Z M P M H M retační čep PNG 1 L1 L2 6 1 h5 L 1 L 2 6 m mm mm mm mm Kč Záslepka PNG G G mm Kč 138 M

9 Vysoce atraktivní řešení nové magnetické upínání od WNT Maximální upínací síla a efektivita louhé přípravné časy způsobené obtížně upínatelnými obrobky zbytečně prodražují Vaši výrobu a značně snižují Vaši produktivitu. íky novému magnetickému upínání od WNT, které není závislé na konkrétním systému a lze jej používat pro veškerá běžná obráběcí centra, se Vám podaří podstatně snížit přípravné časy a získat tím volnou výrobní kapacitu. Tím získáte ekonomickou výhodu vůči Vaši konkurenci. VLMI SNNÉ UPÍNÁNÍ TVRŮ, které lze obtížně upínat! Magnetické upínání MST Zvyšte vlastní produktivitu velmi rychlé upnutí a přestavba obrábění 5 stran při jednom upnutí vypadnuvší tvary lze bezpečně upnout v případě energetického výpadku je upínací síla stále konstantní vyšší bezpečnost díky stavovému hlášení, které je nezávislé na elektrickém napájení žádné deformace přesných komponent způsobené nadměrným upnutím Struktura systému Ocelový pól Póly jsou zalité v syntetické pryskyřici, čímž se utěsní desky a zaslepí dutiny Magnety lnio (přepólovatelné) usazené v cívce Těleso cívky v izolovaném provedení Permanentní magnety (nelze je přepólovat) Pevné prodloužení pólu Flexibilní prodloužení pólu osáhněte špičkové kvality obrábění na celý obrobek působí konstantní magnetická upínací síla svěrák nezpůsobuje deformace nebo poškození obrobku čistě rovná dosedací plocha nepředstavuje omezení pro pětistranné obrábění kompenzace nerovností použitím prodloužení pólů 9

10 Prodloužení pólu Perfektní styčná plocha pro obrobky vytvořená pevnými a pohyblivými prodlouženími pólu Magnetické upínání MST Fixní prodloužení pólů slouží pro obrobek jako styčná plocha a vytváří ideální předpoklady pro pětistranné obrábění. Síla magnetické upínací desky je dimenzovaná takovým způsobem, aby se přes prodloužení pólů efektivně předávala magnetická síla a aby se tak mohly bezpečně upínat i komplexní obrobky. Profitujte z: bezpečného upínání bez deformací magnetické upínací síly rozložené do velké plochy kompenzace výškových rozdílů obrobku 3bodové usazení nízké provedení vysoké provedení Flexibilní prodloužení pólů s posunutím osy se optimálním způsobem přizpůsobí neobrobenému a nerovnému povrchu obrobků. Jsou pohyblivé a optimálně kopírují obrys obrobku. Poměr síly prodloužení pólů Odtrhová síla kn 1 vysoké provedení otočení šoupátka o 180 nízké provedení ,25 0,5 0,75 1,00 Vzduchová mezera v mm obrobek přímo na desce pevné prodloužení pólu 5 mm flexibilní prodloužení pólu 5 mm Uváděné hodnoty odrážejí pouze příslušné síly pro různé možnosti upnutí. Maximální přídržná síla různých desek viz od strany 11 Stavové hlášení pro vyšší bezpečnost Magnetické upínací desky jsou vybavené optickou indikací stavu. Obsluha na první pohled zjistí, zda je magnetická upínací deska aktivovaná. Zabrání se tak vzniku pracovních úrazů způsobených neupnutými obrobky. Upnutý obrobek: zelená Neupnutý obrobek: červená stavová hlášení vizualizovaná barevně funguje po aktivaci, nezávisle na proudovém napájení 10

11 Sada magnetických upínacích desek, 315x315 mm Magnetické upínání MST magnetická upínací deska MST-P 315x315 mm řídicí jednotka MST-SH fixní prodloužení pólů 3 ks, výška 5 mm pohyblivé prodloužení pólů 9 ks upínací šrouby MST Velikost Počet Přídržná síla mm pólů kn Kč 315x , Maximální hodnota přídržné síly platí pro pokrytí všech pólů Sada magnetických upínacích desek 2, 30x315 mm magnetická upínací deska MST-P 30x315 mm řídicí jednotka MST-SH fixní prodloužení pólů 3 ks, výška 5 mm pohyblivé prodloužení pólů 12 ks upínací šrouby MST Velikost Počet Přídržná síla mm pólů kn Kč 30x , Maximální hodnota přídržné síly platí pro pokrytí všech pólů 11

12 Sada magnetických upínacích desek 3, 30x30 mm Magnetické upínání MST magnetická upínací deska MST-P 30x30 mm řídicí jednotka MST-SH fixní prodloužení pólů 3 ks, výška 5 mm pohyblivé prodloužení pólů 15 ks upínací šrouby MST Zobrazení magnetické upínací desky slouží pouze jako názorná ukázka Velikost Počet Přídržná síla mm pólů kn Kč 30x , Maximální hodnota přídržné síly platí pro pokrytí všech pólů Sada magnetických upínacích desek, 600x30 mm magnetická upínací deska MST-P 600x30 mm řídicí jednotka MST-SH fixní prodloužení pólů 3 ks, výška 5 mm pohyblivé prodloužení pólů 27 ks upínací šrouby MST Zobrazení magnetické upínací desky slouží pouze jako názorná ukázka Velikost Počet Přídržná síla mm pólů kn Kč 600x , Maximální hodnota přídržné síly platí pro pokrytí všech pólů 12

13 Magnetické upínací desky MST-P minimální tloušťka materiálu obrobku 10 mm minimální velikost obrobku 100x100 mm Magnetické upínání MST včetně upínacích šroubů MST Velikost Počet Přídržná síla mm mm mm mm kg pólů kn Kč 315X , X , x , x , x , Maximální hodnota přídržné síly platí pro pokrytí všech pólů řídicí jednotka MST-SH vhodná pro všechny desky MST Řídicí jednotka včetně ovládací jednotky a elektrických kabelů MST Frekvence Napětí mm mm mm Hz V Kč

14 Prodloužení pólu, pevné cena za kus Magnetické upínání MST včetně upínacího šroubu mm mm mm mm mm Kč 20 5,0 5, ,0 5, Prodloužení pólu, pohyblivé cena za kus včetně upínacího šroubu mm mm mm mm mm Kč 7,2 5,

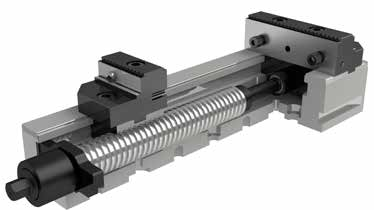

15 Jednoduchý svěrák SG Jednoduchý svěrák SG v mechanickém provedení, který nabízí vysokou přesnost a upínací sílu a současně i nízkou konstrukční výšku. Snadná manipulace pomocí páky pro rychloupínání 160, rychlonastavení upínacího rozsahu a snadného upínání bez mezidesky díky principu upínání tahem SG 80 mm Jednoduché svěráky SG 25 kn při 50 Nm 10 Rychloupínání pomocí páky Velký upínací rozsah vzhledem k šířce čelisti Vysoká přesnost opakování SG 125 mm 0 kn při 90 Nm Nízké provedení SG 160 mm 50 kn při 120 Nm 100 Přesné základní těleso Rychlost Nízké provedení Přesnost upnutí do 1 sekundy díky páce pro rychloupínání 160 dodatečný úhlový pohon není nutný Výměnná čelist Multipin Flexibilita je to, o co tu běží Nepotřebné kolíky se prostě rukou zamáčknou, díky čemuž lze okamžitě nastavit úhel 5, 90 i rovnou dosedací plochu. Stisknutím bočního čepu se všechny polohovací kolíky opět vytlačí ven. ve stroji si vyžaduje pouze malý prostor, tudíž máte více místa pro obrobek nižší celková hmotnost pro palety Informace v kostce: upínání se provádí tahem, tudíž nedochází k prohýbání základního tělesa ideální pro upínací systémy s nulovým bodem, upínací čepy, které se montují přímo do základního tělesa široké vedení čelisti a šoupátka zapuštěná do základního tělesa ideálně vhodné pro náročné obrábění zadní strany paralelní podložky a dorazy nejsou nutné upínací konfiguraci lze bleskurychle změnit vysoká přesnost středění a opakování Výměnná čelist Multipin Příklady použití s výměnnou čelistí Multipin 15

16 Jednoduchý svěrák bez systémových čelistí upínací páka 160 pro rychlé upínání rychlá montáž a demontáž jednotky vřetena přesnost opakování ±0,01 mm (±0,015 mm v případě = 160 mm) Jednoduché svěráky SG 2 ks polohovacích kolíků Ø12 mm SG jednoduchý svěrák bez systémových čelistí a upínacího klíče SG G F -0,02 F G Upínací síla SW Upínací rozsah mm mm mm mm kn kg mm mm Kč , , , Momentový klíč a nástrčné ořechy naleznete v katalogu pro upínání obrobků na straně 91 16

17 Výměnná čelist Multipin cena za kus Otočná čelist, grip, pohyblivá cena za kus Jednoduché svěráky SG NG SG včetně šroubů HG 2 ZSG M SG 1 SG M mm mm mm Kč 125 levá pravá orazový kolík Multipin cena za kus 1 M mm mm mm mm Kč osá otočná čelist, grip, šířka 65 mm, pevná cena za kus dvojstranný stupeň grip M včetně O-kroužku a pojistného kroužku SG 1 1 M 1 L mm mm Kč 6 11, Otočná čelist, grip cena za kus SG 1 1 M mm mm mm mm Kč M 1 1 M mm mm mm mm mm Kč Otočná čelist, grip, šířka 0 mm, pevná cena za kus dvojstranný stupeň grip SG M mm mm mm mm mm Kč M S výjimkou otočné čelisti, grip =125 mm lze coby pohyblivou čelist použít systémové čelisti ZSG vhodné pro danou velikost. 17

18 daptérová čelist cena za kus včetně šroubů SG Stahovací čelist s pružnicí pro obrábění hotových dílů cena za kus SG Jednoduché svěráky SG pro šířku M mm mm mm mm Kč Hliníková čelist, pevná pro výrobu tvarových čelistí cena za kus včetně šroubů SG M mm mm mm Kč Hliníková čelist, pohyblivá pro výrobu tvarových čelistí cena za kus M M mm mm Kč Podložka pod obrobek, odsazená kalená a broušená v základní desce ji přidržují svěrací pružiny dodávka v sadě po 2 kusech cena za sadu =80mm bez stupně SG M mm mm mm Kč 80 15,0 10, ,0 10, ,0 10, ,0 10, ,5 10, ,0 10, ,0 10, ,5 10, M včetně šroubů ZSG SG M M mm mm mm Kč S výjimkou otočné čelisti, grip =125 mm lze coby pohyblivou čelist použít systémové čelisti ZSG vhodné pro danou velikost. 18

19 Zapouzdřený osový svěrák pro rowa ITS 18 bez systémových čelistí vřeteno s kuličkovými ložisky přesnost opakování ± 0,01 mm Osové svěráky ZSG ZSG Zapouzdřený osový svěrák bez systémových čelistí vřeteno s kuličkovými ložisky přesnost opakování ± 0,01 mm ZSG F G max. F G Upínací síla mm mm mm mm kn kg Kč , F G max. H F G H SW Upínací síla mm mm mm mm mm mm kn kg Kč

20 Variabilní rastrové palety vhodné pro PNG a MNG Ideální řešení pro automatizované obrábění Variabilní rastrové palety WNT garantují vysokou míru flexibility při polohování Vašeho upínacího systému. íky variabilní možnosti použití palet lze provést rychlou výměnu a tím i zkrátit přípravné časy. Variabilní rastrové palety Variabilní rastrová paleta 159x159 mm Variabilní rastrová paleta 399x159 mm Variabilní rastrová paleta 399x399 mm Příklady použití jednoduchá 2násobná násobná V závislosti na vlastním použití si můžete zvolit náš mechanický nebo pneumatický upínací systém s nulovým bodem. 20

21 Variabilní rastrová paleta, 159x159 mm Variabilní rastrová paleta pro připevnění na PNG a MNG Variabilní rastrové palety vč. upínacího čepu a upínacího šroubu bez uchycovacího čepu M Ä 25 H Ä 12H7 20 Velikost mm kg Kč 159x Montážní sada variabilní rastrová paleta, 159x159 mm cena za sadu pro typ Kč Kč ZSG ZSG ZSG

22 Variabilní rastrová paleta 399x159 mm Variabilní rastrová paleta pro připevnění na PNG a MNG Variabilní rastrové palety vč. upínacího čepu a upínacího šroubu bez uchycovacího čepu M Ä 25 H Velikost mm kg Kč 399x Montážní sada variabilní rastrová paleta, 399x159 mm cena za sadu pro typ Kč Kč SGMINI ZSG-3.65/ZSG-.80/125L160/SG

23 Variabilní rastrová paleta, 399x399 mm Variabilní rastrová paleta pro připevnění na PNG a MNG Variabilní rastrové palety vč. upínacího čepu a upínacího šroubu bez uchycovacího čepu Velikost mm kg Kč 399x Montážní sada variabilní rastrová paleta, 399x399 mm cena za sadu pro typ Kč Kč Kč SG H5G ZSG-.125.L ZSG-.125.L160.K ZSG-.125.L ZSG-.125.L300-K

24 Upínací ocelová paleta, 159x159 mm upínací paleta pro připevnění na PNG bez schématu rozložení vrtaných otvorů Upínací palety neobrobená upínací paleta, upínací čepy PNG a polohovací kolík ØH ØF G Velikost F H5 G H m mm mm mm mm mm mm mm mm mm kg Kč 159x , Upínací hliníková paleta, 159x159 mm upínací paleta pro připevnění na PNG bez schématu rozložení vrtaných otvorů neobrobená upínací paleta, upínací čepy PNG a polohovací kolík ØH ØF G Velikost F h5 G H m mm mm mm mm mm mm mm mm mm kg Kč 159x ,

25 Upínací ocelová paleta, 399x159 mm upínací paleta pro připevnění na PNG a MNG bez schématu rozložení vrtaných otvorů Upínací palety neobrobená upínací paleta, upínací čepy PNG a polohovací kolík Velikost mm mm mm mm mm mm kg Kč 399x , Upínací hliníková paleta, 399x159 mm upínací paleta pro připevnění na PNG a MNG bez schématu rozložení vrtaných otvorů neobrobená upínací paleta, upínací čepy PNG a polohovací kolík Velikost mm mm mm mm mm mm kg Kč 399x ,

26 Upínací ocelová paleta, 399x399 mm upínací paleta pro připevnění na PNG a MNG bez schématu rozložení vrtaných otvorů Upínací palety neobrobená upínací paleta, upínací čepy PNG a polohovací kolík G ØH F Velikost F G mm mm mm mm mm mm mm mm H kg Kč 399x M Upínací hliníková paleta, 399x399 mm upínací paleta pro připevnění na PNG a MNG bez schématu rozložení vrtaných otvorů neobrobená upínací paleta, upínací čepy PNG a polohovací kolík G ØH F Velikost F G mm mm mm mm mm mm mm mm H kg Kč 399x M

27 Upínací ocelová paleta, 599x159 mm upínací paleta pro připevnění na PNG a MNG bez schématu rozložení vrtaných otvorů Upínací palety neobrobená upínací paleta, upínací čepy PNG a polohovací kolík F ØG H I Velikost F H I mm mm mm mm mm mm mm G mm mm kg Kč 599x M10 80 M10 15, Upínací hliníková paleta, 599x159 mm upínací paleta pro připevnění na PNG a MNG bez schématu rozložení vrtaných otvorů neobrobená upínací paleta, upínací čepy PNG a polohovací kolík F ØG H I Velikost F H I mm mm mm mm mm mm mm G mm mm kg Kč 599x M10 80 M10 7,

28 10/ TOTL TOOLING=KVLIT x SRVIS 2
