PROTIPOŽÁRNÍ SYSTÉM WÜRTH FP

Transkript

1 PROTIPOŽÁRNÍ SYSTÉM WÜRTH FP

2 PROTIPOŽÁRNÍ SYSTÉM WÜRTH FP Složení měkké ucpávky EI60- jedna deska (min.vata) TL60/ kg/m3 Oboustranný nátěr Würth FP- F+ Würth FP- K- 1mm, přesah na instalace 150mm, tloušťka nátěru min. 0,5mm EI120-dvě desky, jednostranný nátěr Würth FP- F -1mm, přesahy stejné jako u EI60 Protipožární pěna FP- 1K Výplň celého prostoru prostupu, s použitím vody napění cca 20x Maximální otvor v pdk 0,16m² Napěňující pás FP-PST V případě použití nekonečného pásu zajistit manžetu hliníkovou páskou obj.č na VZT v celém obvodu Do okolní spáry (max 25mm) je možno dopěnit Protipožární pěnou FP- 1K Würth FP- KG Vrstva oboustranně min.25mm do hloubky pdk, mezikruží min. 15mm, výplň min. vata kg/m3 EI=120/120 Ošetření kabelů, kabelových svazků a lávek 1./ Würth FP- K+ Würth FP- F 2./+ Würth FP- KG- větší svazky, doplnění kab. lávek 3./ Würth FP- 1K-PUR pěna (otvor max 40x40cm) Ošetření husích krků 1./ Napěňující pás Würth FP-PST 2./ do průměru 50mm Würth FP- KG 3./ nad průměr 50mm manžeta nebo páska 4./ u nehořlavých HK Würth FP- K+Würth FP- F (nutný doklad o nehořlavosti) Plastové potrubí ( u sádrokartonu vždy oboustranně) 1./protipožární manžeta FP-PS manžeta 2./ napěň.pás -pozor na vrstvy+protipož.pěna FP 1K(25mm) 3./ Würth FP- KG do 50mm průměru trubky Ocelové potrubí i v izolaci 1./ Nap. pás FP PST -vrstvy dle tloušťky izol.+pur.fp- 1K(25mm) 2./ Würth FP- K+ Würth FP- F 3./ Würth FP- KG (25mm výplň oboustranně) 4./ Würth FP- 1K-PUR pěna- do 40mm průměru Vzduchotechnika 1./ Würth FP- K+ Würth FP- F 2./ Protipožární pěna Würth.FP 1K Spáry 1./Würthseal spárovací díly 30 a 60 mm 2./ Würth FP- 1K-PUR pěna 3./ Würth FP- K+F 4./ Würth FP- Elastic-1mm- jednostranně + vata 1x nebo 2x 60mm

3 protipožární nátěr fp-f Univerzálně použitelný, napěňující nátěr na disperzním základě. Použití: Protipožární systém z nátěru Würth FP - F a tmelu Würth FP - K je určený na zabudování do požárně dělících konstrukcí a plní funkci těsnění prostupů: jednotlivých kabelů kabelových svazků kabelových lávek kovových trubek izol. kovových trubek (max. výška hořlavé izolace 10 mm) VZT potrubí plastových potrubí v kombinaci s manžetou / napěňující pás elektrických kabelů v chráničkách v kombinaci s tmelem FP - KG /manžetou lineárních spár a stavebních otvorů Obsah kg Obj.č. Bal./ks 12, Barva šedivo - bílá Hustota 1,4 ± 0,2 kg/dm 3 Viskozita mpa S Zvětšení objemu 25x Počet vrstev 1 Ředění vodou (max. 2%) Spotřeba při 0,5 mm vrstvě nátěru na minerální desku 0,9 kg/m 2 Spotřeba na 1 m 2 měkké ucpávky (oboustranně, včetně přesahů na konstrukci a instalaci) 2-4 kg/m 2 Teplota zpracování > +5 C Skladovatelnost 12 měs. vytváří pěnu vlivem tepla velmi dobře přilnavý k jakémukoliv stavebnímu materiálu ředitelný vodou lehce aplikovatelný štětcem, válečkem nebo pistolí Požární odolnost podle ČSN - EN EI v závislosti od místa a způsobu aplikace. Údaje o vhodnosti použití výrobku ve stavbě, resp. požární odolnost těsnění prostupů jsou uvedené v montážním návodě Pracovní postup MWF - 07/13 - c0434- Před aplikací doporučujeme nátěr promýchat. Aplikovat nátěr na prostupující instalaci. Celou plochu ucpávky i s přesahem přetřít nátěrem. Označit prostup.

4 protipožární tmel fp-k a fp-kr Univerzálně použitelný, napěňující tmel. Použití: Protipožární systém z nátěrů Würth FP-F a tmelu Würth FP - K je určený na zabudování do požárně dělících konstrukcí a plní funkci těsnění prostupů: jednotlivých kabelů kabelových svazků kabelových lávek kovových trubek izol. kovových trubek )max. výška hořlavé izolace 10 mm) VZT potrubí plastových potrubí v kombinaci s manžetou / napěňující pás elektrických kabelů v chráničkách v kombinaci s tmelem FP-KG / manžetou lineárních spár a stavebních otvorů Označení Obsah Obj.č. Bal./ks Protipožární tmel FP-KR (kartuše) 310 ml Protipožární tmel FP-KR (salám) 600 ml Protipožární tmel FP-K (vědro) 12,5 kg Barva bílá Hustota 1,4 ± 0,2 kg/dm 3 Viskozita mpa S Zvětšení objemu 10x Ředění vodou (max. 2%) Spotřeba na 1 m 2 měkké ucpávky (oboustranně, včetně přesahů na konstrukci a instalace) 4-7 kg/m 2 Teplota zpracování > +5 C Skladovatelnost 12 měs. vytváří pěnu vlivem tepla velmi dobře přilnavý k jakémukoliv stavebnímu materiálu ředitelný vodou lehce aplikovatelný štetcem, válečkem nebo pistolí Požární odolnost podle ČSN - EN EI v závislosti od místa a způsobu aplikace. Údaje o vhodnosti použití výrobku ve stavbě, resp. požární odolnost těsnění prostupů jsou uvedené v montážním návodě. Vytlačovací pistole pro 310 ml kartuše, obj.č Vytlačovací pistol pro 600 ml salám obj.č Pracovní postup MWF - 07/13 - c0440- Před aplikací doporučujeme tmel promýchat. Otvor vyplnit minerální vatou / deskou. Všechny styky přetmelit. Všechny spáry přetmelit. Aplikovat nátěr na prostupující instalaci. Označit prostup.

5 protipožární tmel FP - KG Univerzálně použitelný protipožární tmel s obsahem grafitu. Použití: Protipožární utěsnění prostupů jednotlivých kabelů, kabelových umělohmotných chráničkách a plastových trubek do 50 mm v požárně dělících konstrukcích. Ucpávka může být instalována do následujících typů podpůrných konstrukcí: sádrokartonová stěna celkové minimální síly 125 mm stěna z betonu / pórobetonu síly minimálně 125 mm Velmi dobře přilnavý k jakémikoliv stavebnímu materiálu. V případě požáru expanduje pod tlakem až 35 násobně. Lehce aplikovatelný. Požární odolnost podle ČSN - EN EI 120. Údaje o vhodnosti použití výrobku ve stavbě, resp. požární odolnost těsnění prostupů jsou uvedené v návodě na použití. Označení Obsah kg Obj. č. Bal./ ks. Protipožární tmel FP - KG (kartuše) 310 ml Protipožární tmel FP - KG (salám) 600 ml Protipožární tmel FP - KG (vědro) 12,5 kg Barva šedá Hustota 1,35 kg/dm 3 ± 5% Zvětšení objemu 15x Spotřeba 1,5 kg/m 2 Teplota zpracování > +5 C Síla vrstvy tmelu šířka výplně 2 cm okolo trubky hloubka výplně 2,5 cm Požární odlonost EI 120 Skladovatelnost 12 měs. Pracovní postup MWF - 07/13 - c0439- Otvor vyplnit minerální vlnou. Aplikovat tmel. Označit prostup.

6 PROTIPOŽÁRNÍ NÁTĚR FP-ELASTIC P Protipožární nátěr stěrka na akrylové bázi. Použití: Měkká ucpávka FP- Elastic je určena k ošetření spár a dilatačních spár, v prostupech požárně dělícími konstrukcemi interiérů staveb. Označení Obsah Obj.č. Bal./ks Nátěr stěrka FP-ELASTIC(kartuše) 310 ml Nátěr stěrka FP-ELASTIC (salám) 600 ml Nátěr stěrka FP-ELASTIC(vědro) 12,5 kg flexibilní, vysoce roztažný, dobře zpracovatelný,, snižuje riziko šíření kouře a ohně, mechanické vlastnosti umožňují dilatační pohyb ošetřené spáry v rozsahu min +-80% bez narušení Požární odolnost podle ČSN-EN A1 EI Údaje o vhodnosti použití výrobku ve stavbě, resp. požární odolnost těsnění prostupů jsou uvedené v montážním návodě. Barva šedá Hustota 1,25 g/cm 3 Viskozita Elektrická pevnost Ředění Spotřeba na 100x1000 mm spáry (oboustranně, včetně přesahů na konstrukci a instalace) Teplota zpracování Skladovatelnost tixotropní 6,59kV/mm nedoporučuje se cca 0,4 kg > +5 C 12 měs. Vytlačovací pistol pro 310 ml kartuše, obj.č Vytlačovací pistol pro 600 ml salám obj.č Pracovní postup MWF - 07/13 - c0441 Otvor vyplnit minerální vatou/ deskou. Aplikovat nátěr s přesahem na okolní konstrukce 10mm

7 protipožární pěna FP 1 - k Protipožární těsnění instalačních otvorů s prostupujícími kabely a kovovými trubkami těsnění lineárních styků požárně dělících konstrukcí, na osazení zárubní požárních uzávěrů. Jednosložková protipožární polyuretanová montážní pěna expandující vlivem vlhkosti. Je výborně přilnavá na různé materiály, jako je např. beton, cihla, kámen, kov, dřevo, omítka a umělé hmoty. Objem vypěněné pěny až 30 litrů. Nepodléhá hnilobě, je odolná vůči vodě a teplu a většině chemických látek. Pěnu je potřeba chránit před UV - zářením. Označení Obsah ml Obj.č. Bal./ks PU pena trubičková PU pena pistolová Požární odolnost Podle ČSN-EN , Požární odolnost > 90 min. (v závislosti na způsobu a účelu použití) Chemický základ polyuretan Hustota 1,12 g/cm 3 Vazbový čas cca. 10 min. Řazatelnost* po 60 min. Teplota zpracování > +5 C Materiály podpůrných konstrukcí beton, porobeton, sadrokarton, cihly Použitelnost (min. tloušťka konstrukce): - těsnění instalací stěna 150 mm, strop 150 mm - stavební spáry stěna 150 mm, strop 150 mm Požární odolnost: - těsnění instalací stěna EI 90, strop EI 90 - stavební spáry (max. šírky 50 mm) stěna a strop EI 120 Skladovatelnost do data vyznačeného na obalu * Ovlivňuje teplota a vlhkost vzduchu. Aplikační pistol obj.č Čistič PU peny, obj.č Pracovní postup MWF - 07/13 - c0435- Otvor vyplnit pěnou. Přečnívající vytvrzenou pěnu ořezat a prostup označit

8 PROTIPOŽÁRNÍ SPÁROVACÍ DÍL WÜRTHSEAL 30 A 60MM%C Spárovací díl pro ošetření dilatačních a statických stavebních spár VVVV Hotový díl pro utěsnění stavebních dilatačních spár. Je složen ze dvou (u 30mm tloušťky) nebo tří (u 60mm tloušťky) pásků zpěnitelného laminátu Kerafix Flexpan 200. Pás má šířku 30mm, délku 1bm. Meziprostor je vyplněn pružnou nehořlavou hmotou na bázi mirelonu. Je použitelný od šíře spáry 10mm do 60mm. Vkládá se mechanicky-ručně do spár mezi nosnými konstrukcemi (stěnastrop, strop-strop, stěna-stěna). Zbytek spáry je vyplněn minerální vatou nebo pěnou Würth FP- 1K. Umožňuje dilatační pohyb ošetřených stavebních prvků v rozsahu 50% od střední hodnoty použitelnosti. Minimální tloušťka požárně dělící konstrukce: Stěna 150mm Strop 150mm Maximální šířka spáry: 10 60m Klasifikace požární odolnosti ucpávky: E 120/ EI 120 Rozměr Obj. č. Bal./ks 30mm/1000mm mm/1000mm MWF - 08/13 - c0443

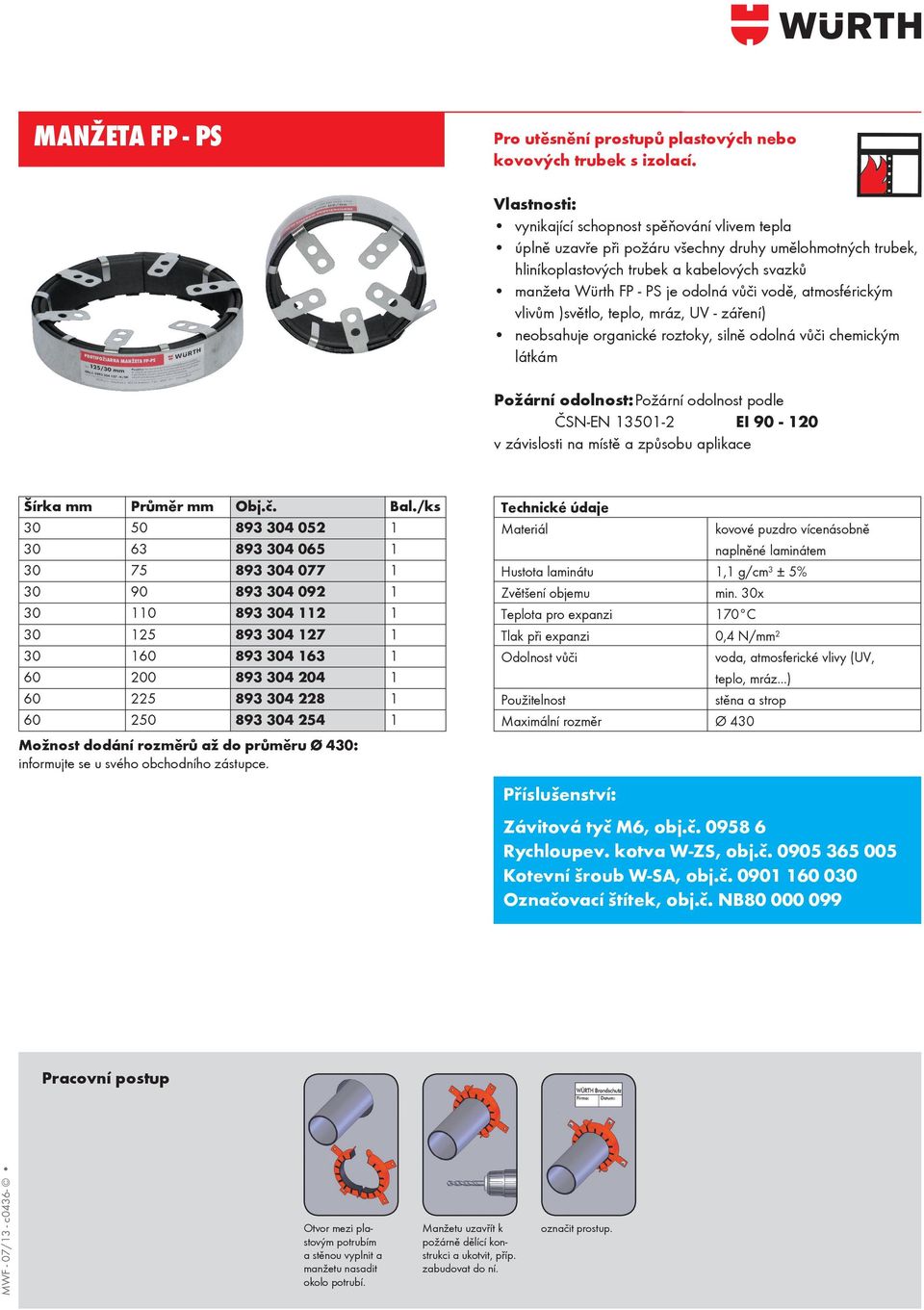

9 manžeta fp - ps Pro utěsnění prostupů plastových nebo kovových trubek s izolací. vynikající schopnost spěňování vlivem tepla úplně uzavře při požáru všechny druhy umělohmotných trubek, hliníkoplastových trubek a kabelových svazků manžeta Würth FP - PS je odolná vůči vodě, atmosférickým vlivům )světlo, teplo, mráz, UV - záření) neobsahuje organické roztoky, silně odolná vůči chemickým látkám Požární odolnost: Požární odolnost podle ČSN-EN EI v závislosti na místě a způsobu aplikace Šírka mm Průměr mm Obj.č. Bal./ks Možnost dodání rozměrů až do průměru Ø 430: informujte se u svého obchodního zástupce. Materiál kovové puzdro vícenásobně naplněné laminátem Hustota laminátu 1,1 g/cm 3 ± 5% Zvětšení objemu min. 30x Teplota pro expanzi 170 C Tlak při expanzi 0,4 N/mm 2 Odolnost vůči voda, atmosferické vlivy (UV, teplo, mráz...) Použitelnost stěna a strop Maximální rozměr Ø 430 Závitová tyč M6, obj.č Rychloupev. kotva W-ZS, obj.č Kotevní šroub W-SA, obj.č Pracovní postup MWF - 07/13 - c0436- Otvor mezi plastovým potrubím a stěnou vyplnit a manžetu nasadit okolo potrubí. Manžetu uzavřít k požárně dělící konstrukci a ukotvit, příp. zabudovat do ní. označit prostup.

10 napěňující pás Fp - pst Napeňujúcí pás pro vytvoření manžet. Utěsnění prostupů plastových, hliníkoplastových, kovových trubek s izolací a kabelových svazků. Díky vynikající schopnosti spěnování vlivem tepla úplně zavře v případě požáru všechny druhy umělohmotných trubek. Napěńující pás Würth FP - PST je odolný vůči vodě, atmosférickým vlivům (světlo, teplo, mráz, UV - záření), neobsahuje organické roztoky, silně odolný vůči chemickým látkám. Požární odolnost: Podle ČSN - EN EI v závislosti na místě azpůsobu aplikace. Údaje o vhodnosti použitívýrobku ve stavbě, resp. požární odolnost těsněníprostupů jsou uvedené v montážním návodu. Délka m Obj.č. Bal./ks Materiál protipožární laminát Hustota laminátu 1,1 g/cm 3 ± 5% Zvětšení objemu min. 30x Teplota pro expanzi 170 C Tlak při expanzi 0,4 N/mm 2 Odolnost vůči voda, atmosferické vlivy (UV, teplo, mráz...), chemické látky Použitelnost stěna min. tloušťky 125 mm strop min. tloušťky 150 mm Maximální průměr potrubí Ø 250 mm Hliníková fixační páska, obj.č Pracovní postup 1. Napěňující pás FP - PST zabudujeme do úrovně požárně dělící konstrukce. Aplikace předepsaného počtu vrstev. Vyplnění prostoru vhodným způsobem. Označit prostup. Pracovní postup 2. MWF - 07/13 - c0438- Aplikace předepsaného počtu vrstev. Vyplnění otvoru vhodným způsobem. Označit prostup.

11 PŘEHLED MONTÁŽÍ PROTIPOŽÁRNÍCH UCPÁVEK / Kombinovanaá ucpávka (plast. trubka +KG plast,kovová trubka, kabel, kabel. svazek, lávka)max 0,6x0,6m 2/ Kabelový svazek + tmel FP-KG mezikruží min. 15mm, do hloubky min. 25mm oboustranně. 3/ Husí krk s kabelem - Napěňující pás FP-PST- počet otáček dle infa 4/ Kabelový svazek + Napěňující pás FP-PST-max do DN 125mm 5/ Kabel + tmel FP-KG- max DN 50mm 6/ Kabel + PUR pěna Würth FP- 1K otvor max 0,16m² 7/ Kabely+manžeta FP- PS- max do DN 125mm 8/ Trubka plast +manžeta FP-PS max.dn 250(430)mm 9/ Trubka plast + PS25 (1/2 měkká,1/2 Dunafoam) PVC.-max. DN160mm 10/ Kovová trubka v izolaci 10mm +Napěňující pás FP-PS25-počet otáček dle infa 11/ Plast. trubka v izolaci 10mm + Napěňující pás FP-PS25 12/ Kovová trubka v izolaci 30+10mm +tmel FP- KG 15mm v měkké ucpávce 13/ Plast trubka +tmel FP-KG max. DN 50mm 14/ Ocel. trubka, měď. trubka + kabely-pur pěna FP-1K otvor max.0,16m² 15/ Kovová trubka 40mm v izolaci v měkké ucpávce 16/ Spára Würthseal- spára od 10 do 60mm 17/ Spára FP- Elastik - spára od 20 do 150mm 18/ Spára PUR pěna FP-1K max do 50mm šířky spáry 19/ Spára FP- F/K 20/ Spára trapéz FP-F,neboFP- Elastik, tloušťka min. 1,0mm s přesahem 10mm na okolní konstrukce
