REKONSTRUKCE. města UHERSKÝ BROD 2. ETAPA EL. ROZVODY VO NÁVRH ÚPRAV

Transkript

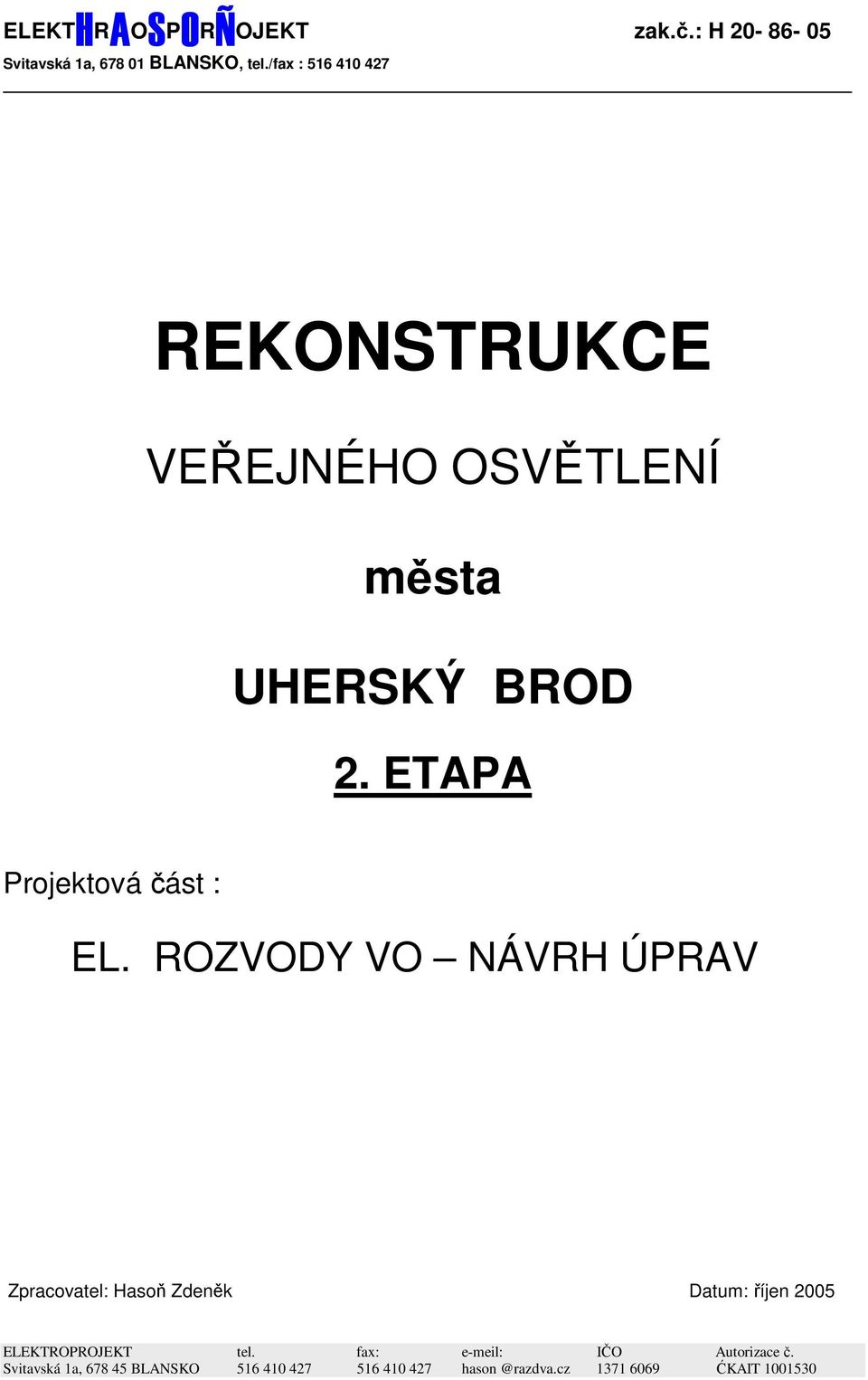

1 ELEKT H R A O S P O R ÑOJEKT zak.č.: H Svitavská 1a, BLANSKO, tel./fax : REKONSTRUKCE VEŘEJNÉHO OSVĚTLENÍ města UHERSKÝ BROD 2. ETAPA Projektová část : EL. ROZVODY VO NÁVRH ÚPRAV Zpracovatel: Hasoň Zdeněk Datum: říjen 2005 ELEKTROPROJEKT tel. fax: e-meil: IČO Autorizace č. Svitavská 1a, BLANSKO ĆKAIT

2 REKONSTRUKCE VEŘEJNÉHO OSVĚTLENÍ města UHERSKÝ BROD 2. ETAPA Projektová část : EL. ROZVODY VO NÁVRH ÚPRAV 1. TECHNICKÁ ZPRÁVA Obsah: 2.1. Úvod - popis 2.2. Stávající stav 2.3. Návrh tech. řešení úprav VO 2.4. Propočet nákladů 2.5. Propočet úspor 2.6. Návratnost investice 2.7. Závěr 2. Příloha č. 1 : PASPORT - 2. etapa El. rozvody VO návrh úprav Příloha č. 1 : Příloha č. 2 : Část 1 - Opěrné body PASPORT - 2. etapa El. rozvody VO návrh úprav Část 2 - Světelné body Soupis prací a dodávek 2. etapa - propočet 3. VÝKRESY č Situace el. rozvodů VO NÁVRH ÚPRAV I. část Sídliště č Situace el. rozvodů VO NÁVRH ÚPRAV 2. část Město střed - Sestava svítidla ST 100 na sloupu JB 9 - Osazení svítidla Malý Zvon Katalog. list : - Svítidlo Malý Zvon - Hřibové svítidlo - ST 50 / SR 100 Příloha : MCS Mobilní a kontrolní systém - Systém řízení a regulace VO - CREDIT

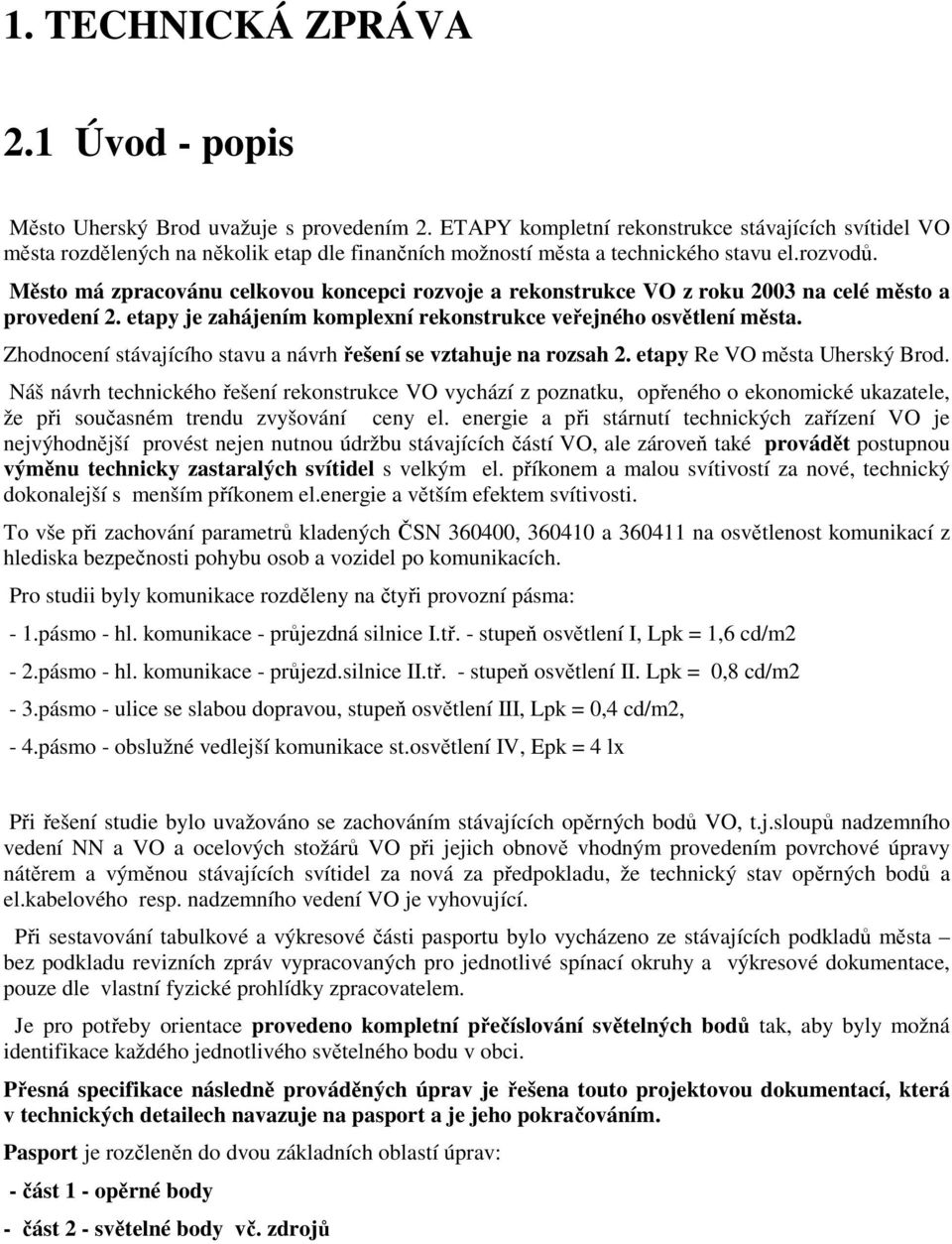

3 1. TECHNICKÁ ZPRÁVA 2.1 Úvod - popis Město Uherský Brod uvažuje s provedením 2. ETAPY kompletní rekonstrukce stávajících svítidel VO města rozdělených na několik etap dle finančních možností města a technického stavu el.rozvodů. Město má zpracovánu celkovou koncepci rozvoje a rekonstrukce VO z roku 2003 na celé město a provedení 2. etapy je zahájením komplexní rekonstrukce veřejného osvětlení města. Zhodnocení stávajícího stavu a návrh řešení se vztahuje na rozsah 2. etapy Re VO města Uherský Brod. Náš návrh technického řešení rekonstrukce VO vychází z poznatku, opřeného o ekonomické ukazatele, že při současném trendu zvyšování ceny el. energie a při stárnutí technických zařízení VO je nejvýhodnější provést nejen nutnou údržbu stávajících částí VO, ale zároveň také provádět postupnou výměnu technicky zastaralých svítidel s velkým el. příkonem a malou svítivostí za nové, technický dokonalejší s menším příkonem el.energie a větším efektem svítivosti. To vše při zachování parametrů kladených ČSN , a na osvětlenost komunikací z hlediska bezpečnosti pohybu osob a vozidel po komunikacích. Pro studii byly komunikace rozděleny na čtyři provozní pásma: - 1.pásmo - hl. komunikace - průjezdná silnice I.tř. - stupeň osvětlení I, Lpk = 1,6 cd/m2-2.pásmo - hl. komunikace - průjezd.silnice II.tř. - stupeň osvětlení II. Lpk = 0,8 cd/m2-3.pásmo - ulice se slabou dopravou, stupeň osvětlení III, Lpk = 0,4 cd/m2, - 4.pásmo - obslužné vedlejší komunikace st.osvětlení IV, Epk = 4 lx Při řešení studie bylo uvažováno se zachováním stávajících opěrných bodů VO, t.j.sloupů nadzemního vedení NN a VO a ocelových stožárů VO při jejich obnově vhodným provedením povrchové úpravy nátěrem a výměnou stávajících svítidel za nová za předpokladu, že technický stav opěrných bodů a el.kabelového resp. nadzemního vedení VO je vyhovující. Při sestavování tabulkové a výkresové části pasportu bylo vycházeno ze stávajících podkladů města bez podkladu revizních zpráv vypracovaných pro jednotlivé spínací okruhy a výkresové dokumentace, pouze dle vlastní fyzické prohlídky zpracovatelem. Je pro potřeby orientace provedeno kompletní přečíslování světelných bodů tak, aby byly možná identifikace každého jednotlivého světelného bodu v obci. Přesná specifikace následně prováděných úprav je řešena touto projektovou dokumentací, která v technických detailech navazuje na pasport a je jeho pokračováním. Pasport je rozčleněn do dvou základních oblastí úprav: - část 1 - opěrné body - část 2 - světelné body vč. zdrojů

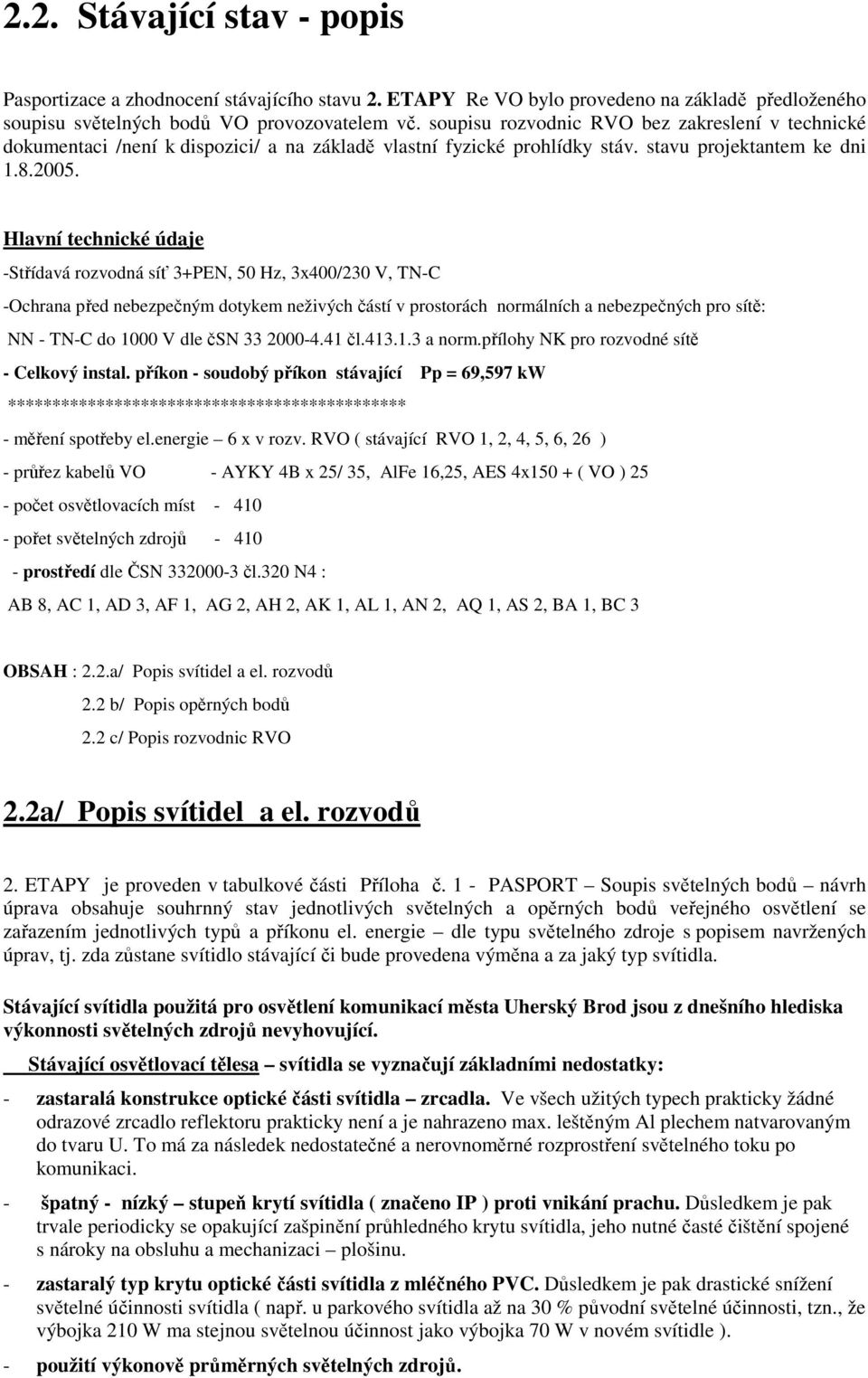

4 2.2. Stávající stav - popis Pasportizace a zhodnocení stávajícího stavu 2. ETAPY Re VO bylo provedeno na základě předloženého soupisu světelných bodů VO provozovatelem vč. soupisu rozvodnic RVO bez zakreslení v technické dokumentaci /není k dispozici/ a na základě vlastní fyzické prohlídky stáv. stavu projektantem ke dni Hlavní technické údaje -Střídavá rozvodná síť 3+PEN, 50 Hz, 3x400/230 V, TN-C -Ochrana před nebezpečným dotykem neživých částí v prostorách normálních a nebezpečných pro sítě: NN - TN-C do 1000 V dle čsn čl a norm.přílohy NK pro rozvodné sítě - Celkový instal. příkon - soudobý příkon stávající Pp = 69,597 kw ********************************************* - měření spotřeby el.energie 6 x v rozv. RVO ( stávající RVO 1, 2, 4, 5, 6, 26 ) - průřez kabelů VO - AYKY 4B x 25/ 35, AlFe 16,25, AES 4x150 + ( VO ) 25 - počet osvětlovacích míst pořet světelných zdrojů prostředí dle ČSN čl.320 N4 : AB 8, AC 1, AD 3, AF 1, AG 2, AH 2, AK 1, AL 1, AN 2, AQ 1, AS 2, BA 1, BC 3 OBSAH : 2.2.a/ Popis svítidel a el. rozvodů 2.2 b/ Popis opěrných bodů 2.2 c/ Popis rozvodnic RVO 2.2a/ Popis svítidel a el. rozvodů 2. ETAPY je proveden v tabulkové části Příloha č. 1 - PASPORT Soupis světelných bodů návrh úprava obsahuje souhrnný stav jednotlivých světelných a opěrných bodů veřejného osvětlení se zařazením jednotlivých typů a příkonu el. energie dle typu světelného zdroje s popisem navržených úprav, tj. zda zůstane svítidlo stávající či bude provedena výměna a za jaký typ svítidla. Stávající svítidla použitá pro osvětlení komunikací města Uherský Brod jsou z dnešního hlediska výkonnosti světelných zdrojů nevyhovující. Stávající osvětlovací tělesa svítidla se vyznačují základními nedostatky: - zastaralá konstrukce optické části svítidla zrcadla. Ve všech užitých typech prakticky žádné odrazové zrcadlo reflektoru prakticky není a je nahrazeno max. leštěným Al plechem natvarovaným do tvaru U. To má za následek nedostatečné a nerovnoměrné rozprostření světelného toku po komunikaci. - špatný - nízký stupeň krytí svítidla ( značeno IP ) proti vnikání prachu. Důsledkem je pak trvale periodicky se opakující zašpinění průhledného krytu svítidla, jeho nutné časté čištění spojené s nároky na obsluhu a mechanizaci plošinu. - zastaralý typ krytu optické části svítidla z mléčného PVC. Důsledkem je pak drastické snížení světelné účinnosti svítidla ( např. u parkového svítidla až na 30 % původní světelné účinnosti, tzn., že výbojka 210 W ma stejnou světelnou účinnost jako výbojka 70 W v novém svítidle ). - použití výkonově průměrných světelných zdrojů.

5 Pro přehlednost jsou následně popsány základní typy svítidel použitých ve světelné soustavě města: Skutečný stav: a/ město Uherský Brod - 2. ETAPA : 1/ část 1 - svítidla přisazená RVL 125,typ 2301,02, IP 23, účinnost: 55 % - 1 svítidel RVL zdroj TESLA RVL W 2/ část 2 - svítidla silniční SHC 250, typ , IP 23, účinnost: 70 % - 82 svítidel SHC zdroj TESLA SHC W - 45 svítidel SHC zdroj TESLA SHC W - 7 svítidel SHC zdroj TESLA SHC W 3/ část 3 - svítidla SHC 400, typ , účinost 75% - 0 svítidel SHC zdroj TESLA SHC W 4/ část 4 - svítidla sadová SHC 150 W, , účinnost 64/60 % 0 ks svítidel osazených na stáv. sloupech VO s přisazením, typ svítidla W, 103 ks svít.osaz. na sad. sloupech Hřib - osaz. SHC 150 W, 41 ks přisaz. svítidla hranatého typ osaz- SHC 70 W 81 ks sadové svítidlo kulové osaz. SHC 70 W 28 ks sadové svítidlo kulové osaz. SHC 50 W 5/ část 5 - svítidla výložníková přisaz., typ , účinost 56% - 10 svítidel SHC 70 - zdroj TESLA SHP W 6/ část 6 - svítidla nová ELVO, IP 23, účinnost: 65 % - 10 ks svítidel ELNIKA 70, zdroj 70 W osaz. SHC 72 W - 3 ks svítidel ST 50 osaz SHC 70 W na Sb 4-0 ks svítidel SR 100 osaz. SHC 150 W na Jb 8 7/ část 7 reflektory pro slavnostní osvětlení - 12 ks reflektor , 1 x SHC 600 W Celkový instalovaný příkon stáv. 410 ks svítidel : 69,597 kw

6 Příloha : Seznam použitých zkratek v tabulkové části pasportu VO: LEGENDA / zkratky použité va výkresové části / Svítidlo: Y sadové staré typ T sadové typ P mimokomunikační typ SLOU parkové sloupkové 1 m O - výložník.staré typ VPS 250 El 8 - výložníkové typ El x venkovní raménkové typ El U - venkovní raménkové typ 2301,02 phil - phillips 70 /100 W LAM - litinová lucerna 100 W ZVON sadové tvar zvon - 1 x 70 W Ita sadové, polokoule, polokryté hrnec raménkové 1 x 125 W DINGO výložníkové Vyrtych typ DINGO MOD výložníkové Vyrtych typ MODUS 1 x 70 W záv sv- závěsné typ POL Seznam zkratek nosné prvky : Stožár : B 5 sloup beton. Typ BSp 4/5 Sp 5 sloup sadový typ Sp 4 / 5 Sb 4 sloup sadový typ Sb 4 LIT 4 sloup sadový ozdobný - Litina 4m J 8/10 sloup silniční paticový typ J 8 / 10 BJ 8 sloup silniční betonový typ BJ 8 Jb 10 sloup pro nadzemní vedení beton 8/10 m dř. 10 sloup pro nadzemní vedení dřevo 8/10 m PATICE : P lit P pla U pla PLE BET patice litinová patice plastová - sukně patice plastová tvrzená patice plechová patice betonová litá kamenina VÝLOŽNÍKY : 1 x J Výložník V 1 X x J výložník V 2 x x J výložník V 3 x 2000 Klit konzola litinová K zeď konzola zední K slou konzola výložníková na sloup Jb

7 2.2b/ Popis opěrných bodů je proveden v tabulkové části Příloha č ETAPA - Souhrn světelných bodů návrh úprav a obsahuje souhrnný stav jednotlivých a opěrných bodů veřejného osvětlení se zařazením jednotlivých typů Stávající opěrné body sloupy se vyznačují základními nedostatky: - stožáry VO jsou opatřeny betonovými a zastaralými plastovými paticemi bez utěsnění. Tzn, že do prostoru patice a svorek vniká atmosferická vlhkost a to vede ke korozi kovových částí a svorek. - patice nejsou opatřeny základem - podbetonováním. Tzn. že do prostoru patice a svorek vniká zemní vlhkost což vede ke korozi kovových částí a svorek. - vlivem atmosférické vlhkosti dochází k postupné korozi kovových částí sloupů vč. výložníků Celkový stav opěrných bodů je s výhradami uspokojivý a u OP označených jako doporučených k výměně se doporučuje provést provedení proměření stataické pevnosti defektoskopie s následnou výměnu či jen údržbu vhodnou povrchovou úpravou s případnou výměnou dílčích částí přesnou specifikaci určí projektová dokumentace. SOUHRN OPĚRNYCH BODÛ A SVÍTIDEL města Uherský Brod CELKEM město : okruh sloup: Konzola: Světlo výměna Zdroj: 2. ETAPA RVO číslo Jocel Jb 10 dř 10 ktr Kzed K-JB ks ks SHC RVL KW SOUHRN : , c/ Popis rozvodnic RVO Stávající systém měření spotřeby el. energie VO, spínání, odpínání a kontroly provozního stavu el. rozvodů a rozvodnic RVO typ UAVO je provozováno systémem přímé účasti obsluhy zařízení v terénu s nutností přímého vstupu osoby s elektrotechnickou kvalifikací do el. zařízení např. při odečtech stavu el. energie. Stávající elektroměrové rozvodnice Rvo - nadhodnocená hodnota hlavních jističů elektroměrových rozvaděčů. Důsledkem je místy vysoká paušální platba za měřící bod. - odečty stavu elektroměru jsou prováděny manuálně a nepravidelně. Důsledkem je pozdní možnost reagovat na změny ve zvýšené spotřebě el. energie a vysoké provozní náklady nutné na cesty po odlehlých částech VO a vytíženost produktivního pracovníka. Současně není bez přímé účasti obsluhy možné zjistit poruchu provozního stavu a zajistit okamžitě a efektivně provést odstranění nežádoucího provozního stavu.

8 V praxi to znamená, že : - občan nahlásí na dispečink TS města poruchu svítidel na ulici - zodpovědná osoba zajistí obsluhu s elektrotechnickou kvalifikací - výjezd - specifikace poruchy, definování způsobu opravy - návrat na TS - zajištění náhradního dílu - výjezd - oprava V praxi bývá zpravidla banální porucha - výměna zdroje- samozřejmě řešena již při prvním výjezdu, ale pak se zpravidla prodlužuje doba než dojde k výjezdu, neboť výjezd jen k 1 ks opravy je neefektivní. Rozvodnice RVO typ UAVO jsou spínány pomocí časového a fotočidlového impulsu, který je postupně nastavován s rozšiřujícími se okruhy VO a docháí také k poruchám spínacího vodiče a tím i spínání VO vlivem zemních prací prováděných na území města jinými dodavateli inženýrských sítí. Technický stav spínacích bodů je vlivem průběžné údržby TS relativně dobrý, ale koncepce spínání a jištění je částečně technicky překonaná s tím, že snížením instalovaného výkonu VO dojde ke snížení proudové zátěže el. zařízení vč. kabelových rozvodů a ke snížení stávající předimenzované hodnoty hlavních jističů RVO. Doporučuje se provést osazení nových spínacích prvků rozvodnic RVO s hodnotami jištění dimenzovanými na již upravené světelné okruhy ( tj. se sníženými hodnotami zatížení jednotlivých větví ) s osazením do vhodnější lokality tak, aby byly osazeny ve středu spínaného okruhu a bylo možno provést rovnoměrné rozfázování svítidel - zátěže a popř. Doporučuje se provést osazení nových spínacích prvků rozvodnic RVO s radiovým centrálním ovládáním a odečítáním technických hodnot el. zařízení, případně s elektronickou regulací příkonu svítidel v hodinách se sníženým provozem. Nové osazení jistícími prvky viz tabulka : 2. ETAPA Stáv. okruh Příkon RVO Stáv. počet za rok nově Popl. Nájem Nájem Nově inst. hl.j. popl. nájem hl.j. měs. za rok úspora příkon W (A) Kč měs. Kč ( A ) Kč Kč Kč/rok Kw RVO 1 34, x ,40 RVO 2 5,165 85, ,07 RVO 4 11, ,21 RVO 5 12, x ,90 RVO 6 4,050 85,8 780 x ,89 RVO 26 1, x ,76 CELKEM : 69, X ,27

9 2.3. Návrh technického řešení úprav VO Při celkovém návrhu technického řešení 2. ETAPY úprav stávajícího systému veřejného osvětlení ( dále jen VO ) města je brán v úvahu požadavek zadavatele provést komplexní řešení problému tak, aby byly uplatněny v maximální míře moderní technické poznatky v oblasti úspor energií a hospodárnosti provozu a tím snížení na co možná nejnižšší míru oblast podružných nákladů, spojených s následnou technickou údržbou zařízení VO. V praxi to znamená, že byly v návrhu použity takové typy technického zařízení, aby byly minimalizovány finanční náklady na: - běžné opravy světelných bodů ( navržena svítidla s vysokým stupněm krytí IP 65 zamezení znečištění optické části ) - výměnu zdrojů výbojek ( navrženy zdroje s dlouhou životností hodin ) - opravy poruch světelných okruhů - spotřebu el. energie ( regulace prov. napětí mimo špičky a stabilizace napětí osazením Rvo ) Pro přehlednost je návrh úprav rozčleněn na část: 2.3 a/ Komunikace město 2.3 b/ Svítidla Opěrné body 2.3 c/ Rozvodnice Rvo 2.3 a Komunikace město - dle stupně osvětlenosti Místní komunikace - ulice města Uherský Brod byly posouzeny z hlediska provozu dle ČSN a v souladu s ČSN Osvětlení místních komunikací bylo provedeno jejich přiřazení jednotlivým funkčním třídám a stupni osvětlenosti. Požadavky na osvětlenost jsou dány ČSN Osvětlení místních komunikací a EN , která platí pro osvětlování místních komunikací a veřejných prostranství měst a obcí a předepisuje požadavky na osvětlování místních komunikací a veřejných prostranství s ohledem na bezpečnost dopravy, ochranu osob a majetku. Osvětlení průjezdných úseků silnic a dálnic nesmí být v rozporu s touto normou. Pro daný prostor platí : hlavní průjezdné komunikace : B 2 / stupeň osvětlenosti ME 1 / dříve B 1 Vedlejší průjezdné komunikace : C 1 / stupeň osvětlenosti ME 3a / dříve B 2 Při návrhu osvětlovací soustavy nesmí provozní hodnoty jasu a rovnoměrnosti poklesnout pod hodnoty : Pro ME 1 Lpk 2,00 cd / m2, Uo 0,4, Ui 0,7 Pro ME 3c Lpk 1,00 cd / m2, Uo 0,4, Ui 0,5

10 Stupně osvětlení přiřazené jednotlivým funkčním třídám komunikace jsou uvedeny v tabulce: Stupeň Osvětlení Komunikace funkční třídy Jas povrchu Lpk(cd.m -2 ) Intenzita osvětlení Epk ( lx ) Celková rovnoměrnost Lmin : Lp Podélná rovnoměrnost Lmin :Lmax Stupeň oslnění I II III IV V A2-rychlostní směrově nerozdělené B1-sběrné C1 - obslužné A1 - rychlostní A2 - rychlostní směrově rozdělené B2- sběrné směrově nerozdělené B2- sběrné směrově rozdělené C2- obslužné směrově nerozdělené C2- obslužné směrově rozdělené C3- obslužné D1- nemotorické zklidněné komunikace D2 - nemotorické cyklistické 1,6-1 : 2,5 1 : 1,4 1 0,8-1 : 2,5 1 : 1,4 1 0,4-1 : 2,5 1 : ( 1: 5 ) ( 1 : 10 ) - - VI D3 - nemotorické pro pěší - 0, Při návrhu osvětlovací soustavy nesmí provozní hodnoty jasu a rovnoměrnosti poklesnout pod uvedené hodnoty. Hodnoty intenzity osvětlení resp. jasu se zvyšují ( max. na dvojnásobek ) z důvodů: - bezpečnostních, jedná-li se o úseky častých dopravních nehod - společenských, u obchodních a společensky významných komunikací a ploch - provozních, při vyšším stupni využití komunikace než odpovídá zatřídění dle ČSN Projektování místních komunikací.. Hodnoty intenzity osvětlení resp. jasu lze snížit ( nejvýše však o dva stupně): - v místech, kde dochází během doby provozu k výraznějšímu poklesu intenzity dopravy - při nižším stupni využití komunikace než odpovídá zatřídění dle ČSN Projektování místních komunikací.

11 2.3 b/ Svítidla Stávající svítidla byla s ohledem na požadavky města na návrh celkové modernizace osvětlovacího systému komunikací města navržena k výměně za moderní typy s nárokem na vysokou kvalitu mechanické části svítidla / krytí min. IP 65 / a vysokou světelnou účinnost donou použitím fasetového reflektoru svítidla a moderním zdrojem NAV-T Super W. Stávající osvětlovací tělesa upravit : osazením moderních svítidel - s vysokou světelnou účinností - s vysokým stupněm krytí optické i elektrické části IP - s moderní konstrukcí krytu i zrcadla - s použitím výkonově nadprůměrných světelných zdrojů Svítidla, která se z hlediska stávajícího stavu jevila jako dosud technicky vyhovující, byla ponechána stávající s tím, že případná výměna bude provedena až po jejich fyzickém opotřebení a zastarání jejich osvětlovací soustavy. Při celkové úpravě je doporučeno provést povrchovou úpravu sloupu popř. patice tak, aby byly nosné body VO barevně sjednoceny. V návrhu úprav jsou tato stávající svítidla označena jako svítidla, která budou ponechána stávající. Na základě výpočtu osvětlenosti jednotlivých komunikací bylo provedeno posouzení stávajícího stavu osvětlení a návrh úprav výměny nevyhovujících světelných bodů ( svítidel ) včetně světelných zdrojů. Návrh byl proveden tak, aby bylo sníženo množství jednotlivých instalovaných typů svítidel a jejich řada unifikována s ohledem na následnou jednotnost náhradních dílů. Tím také dojde ke snížení podružných nákladů na opravy a skladové zásoby budou omezeny na minimum. 2. etapa výměna stávajících svítidel Pro novou modernizaci osvětlení města jsou navrženy tyto základní typy světelných bodů: I. 0 ks Svítidlo ST 50 katalog. č. 5NA MT-01 1x HST typ SON Tplus 50 W. II. 31 ks Svítidlo ST 50 katalog. č. 5NA MT-01 1x HST typ SON Tplus 70 W. s redukčním odpínačem při poruše světelného zdroje III. 69 ks Svítidlo ST 100 katalog. č. 5NA PT-01, 1x HST typ SON Tplus 100 W. s redukčním odpínačem při poruše světelného zdroje IV. 0 ks Svítidlo ST 100 katalog. č. 5NA PT-01, 1x HST typ SON Tplus 150 W. s redukčním odpínačem při poruše světelného zdroje V. 10 ks Svítidlo SR 100 katalog. č. 5NA PT-02, 1x HST typ SON Tplus 150 W. s redukčním odpínačem při poruše světelného zdroje VI. 113 ks Svítidlo PILZ katalog. č. 5NA MS 28, 1x HSE typ SON E 50 W. sadové svítidlo. kryt čirý s kov. refraktorem typ 5NA XS pro odclonění. světelného toku požadovaným směrem. dolů. VII. 104 ks Svítidlo PILZ katalog. č. 5NA MS 28, 1x HSE typ SON E 70 W. sadové svítidlo. kryt čirý s kov. refraktorem typ 5NA XS pro odclonění. světelného toku požadovaným směrem. dolů. VII. 9 ks Svítidlo Malý ZVON katalog. č. 5NA MA 2, 1x HSE typ SON E 50 W. sadové svítidlo. kryt čirý s kov. kruhovým refraktorem pro odclonění. světelného toku požadovaným směrem. dolů. IX. 0 ks Svítidlo AURIS katalog. č. 5NA MA 16, 1x HSE typ SON E 70 W. sadové svítidlo. kryt čirý s kov. kruhovým refraktorem pro odclonění. světelného toku požadovaným směrem. dolů. Celkem ponecháno stávajících svítidel : 74 ks Celkem navrženo svítidel k výměně : 336 ks

12 Popis svítidel : Svítidlo ST 50 katalog. č. 5NA MT-01 ( označ. v legendě: ST 50 ) Exteriérové svítidlo pro montáž na dřík nebo výložník stožáru, doporuč. výška osazení 4 8 m nad komunikaci, třída ochrany II, krytí IP 65, třída omezení oslnění: KB 1 ( odstíněné ). Horní část tělesa a nosič el. výzbroje polyesteru vyztuž. skelnými vlákny, horní část s texturou kůže pro vyšší odolnost vůči klimatickým vlivům. Vana a kryt prostoru elektro výzbroje z PMMA Fazetový reflektor pro široký rozptyl světelného kužele s možností změny vyzařovací charakteristiky posuvem fazetového reflektoru. Svítidlo osazeno redukčním odpínačem, který automaticky odpojí vadný zdroj a neničí se tak vlastní předřadníková část svítidla častými starty. Vyrovnávání vniřního rozdílu tlaku vzduchu (vlivem teploty od zdroje) je provedeno v předřadníkové části přez uhlíkový filtr nasávající vzduch z prostoru výložníku. Zdroj: Osram NAV T Super 50 W, lm, 70 W - svítivost : lm, životnost: hod ( svítidlo specielně vyvinuto pro T zdroje ) Montáž : manipulace bez použití nářadí, odklopitelná vana, vyjmutelný nosič el. výzbroje, při povytažení nosiče dojde automaticky k odpojení od el. sítě. Svítidlo ST 100 katalog. č. 5NA PT-01 ( označ. v legendě : ST 100 ) Exteriérové svítidlo pro montáž na dřík nebo výložník stožáru, doporuč. výška osazení 7 10 m nad komunikaci, třída ochrany II, krytí IP 65, třída omezení oslnění: KB 1 ( odstíněné ). Horní část tělesa a nosič el. výzbroje polyesteru vyztuž. skelnými vlákny, horní část s texturou kůže pro vyšší odolnost vůči klimatickým vlivům. Vana a kryt prostoru elektrovýzbroje z PMMA Fazetový reflektor pro široký rozptyl světelného kužele s možností změny vyzařovací charakteristiky posuvem fazetového reflektoru. Svítidlo osazeno redukčním odpínačem, který automaticky odpojí vadný zdroj a neničí se tak vlastní předřadníková část svítidla častými starty ( při jeho blikání ). Vyrovnávání vniřního rozdílu tlaku vzduchu (vlivem teploty od zdroje) je provedeno v předřadníkové části přez uhlíkový filtr nasávající vzduch z prostoru výložníku. Zdroj: Osram NAV T Super 100 W - svítivost : lm, 150 W / lm, životnost: hod ( svítidlo specielně vyvinuto pro T zdroje ) Montáž : manipulace bez použití nářadí, odklopitelná vana, vyjmutelný nosič el. výzbroje, při povytažení nosiče dojde automaticky k odpojení od el. sítě.

13 Svítidlo PILZ katalog. č. 5NA MS-25 ( v legendě označ. : PILZ ) výložníku. Sadové svítidlo na dřík- tvar hřib, kryt čirý s kov. refraktorem typ 5NA XS pro odclonění světelného toku požadovaným směrem. dolů. Exteriérové svítidlo pro montáž na dřík stožáru o 76 mm +redukce 76/60 typ 5 LA XR, doporuč. výška osazení 3 6 m nad komunikaci, třída ochrany II, krytí IP 54, třída omezení oslnění: KB 2 ( částečně odstíněné ). Válcový světelně technický kryt průměru 400 mm s bajonetovým upevněním, čiré kouř. sklo PMMA s vnitřními prismaty, zdroj osazen kovovým směrovým refraktorem pro osvit dolů. Vyrovnávání vniřního rozdílu tlaku vzduchu (vlivem teploty od zdroje) je provedeno v předřadníkové části přez uhlíkový filtr nasávající vzduch z prostoru Zdroj: Osram NAV E 50 W - svítivost : lm, životnost: hod Osram NAV E 70 W - svítivost : lm, životnost: hod Montáž : Nosič el. výzbroje s bajonetovým upevněním pro rychlou montáž. Svítidlo MALÝ ZVON katalog. č. 5NA MA2 08 ( v legendě označ. : ZVON) Sadové svítidlo vč. výložníku- kryt ledový dekor s refraktorem pro odclonění světelného toku požadovaným směrem. dolů. Exteriérové svítidlo pro montáž na dřík stožáru o 60 mm, doporučená výška osazení 3 6 m nad komunikaci, třída ochrany II, krytí IP 54, třída omezení oslnění: KB 2 ( částečně odstíněné ). Válcový světelně technický kryt s bajonetovým upevněním, sklo PMMA ledový dekor s vnitřními prismaty, zdroj osazen kovovým kruhovým refraktorem pro osvit dolů. Vyrovnávání vniřního rozdílu tlaku vzduchu (vlivem teploty od zdroje) je provedeno v předřadníkové části přez uhlíkový filtr nasávající vzduch z prostoru výložníku. Zdroj: Osram NAV E 50 W - svítivost : lm, životnost: hod Osram NAV E 70 W - svítivost : lm, životnost: hod Montáž : Nosič el. výzbroje s bajonetovým upevněním pro rychlou montáž. POZNÁMKA : svítidla lze osadit zdrojem 50 W popř. 70 W, nutno přepojit ve svítidle. Před zapojením a osazením zdroje nutno provést kontrolu vnitřního zapojení, pro kterou hodnotu zdroje je provedeno propojení z výroby!

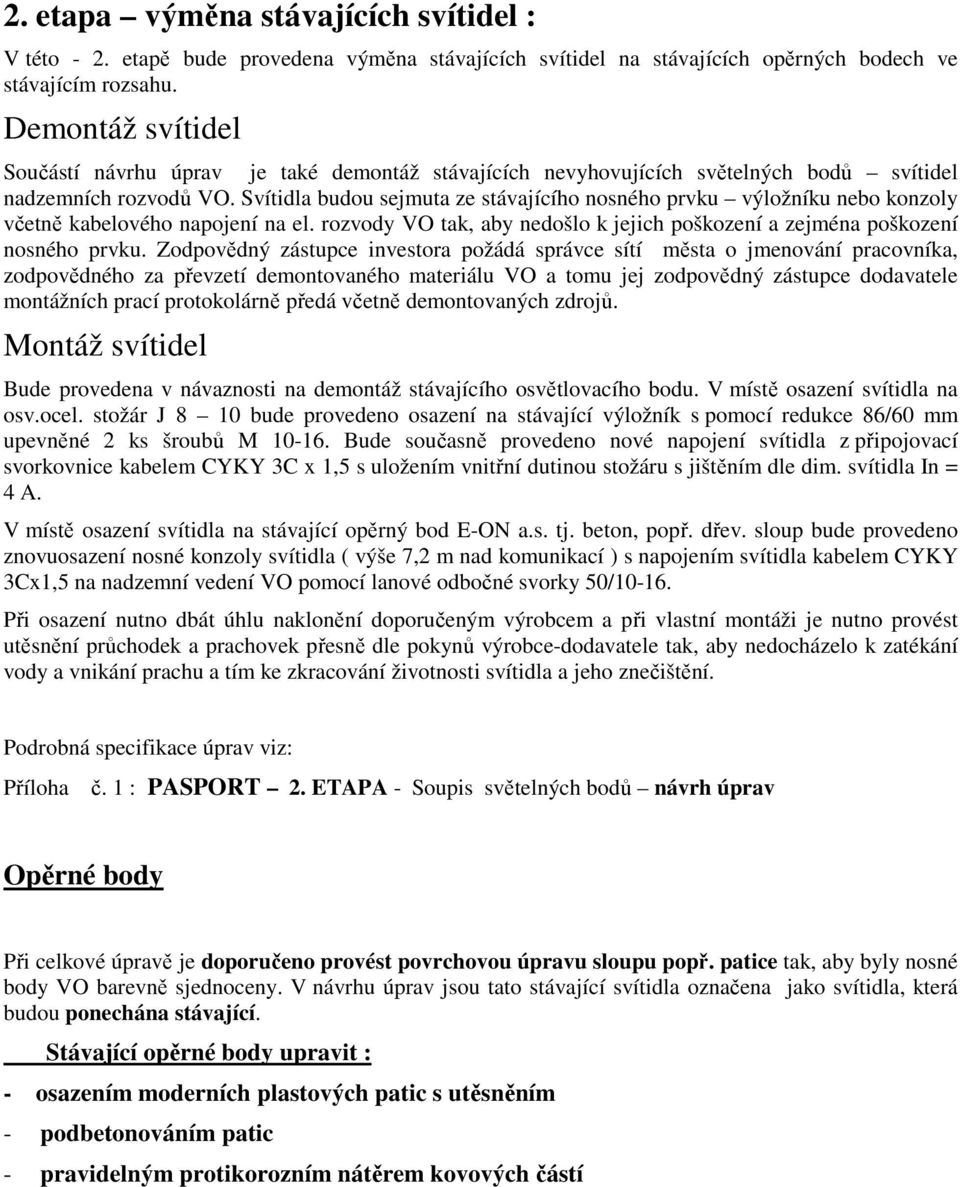

14 2. etapa výměna stávajících svítidel : V této - 2. etapě bude provedena výměna stávajících svítidel na stávajících opěrných bodech ve stávajícím rozsahu. Demontáž svítidel Součástí návrhu úprav je také demontáž stávajících nevyhovujících světelných bodů svítidel nadzemních rozvodů VO. Svítidla budou sejmuta ze stávajícího nosného prvku výložníku nebo konzoly včetně kabelového napojení na el. rozvody VO tak, aby nedošlo k jejich poškození a zejména poškození nosného prvku. Zodpovědný zástupce investora požádá správce sítí města o jmenování pracovníka, zodpovědného za převzetí demontovaného materiálu VO a tomu jej zodpovědný zástupce dodavatele montážních prací protokolárně předá včetně demontovaných zdrojů. Montáž svítidel Bude provedena v návaznosti na demontáž stávajícího osvětlovacího bodu. V místě osazení svítidla na osv.ocel. stožár J 8 10 bude provedeno osazení na stávající výložník s pomocí redukce 86/60 mm upevněné 2 ks šroubů M Bude současně provedeno nové napojení svítidla z připojovací svorkovnice kabelem CYKY 3C x 1,5 s uložením vnitřní dutinou stožáru s jištěním dle dim. svítidla In = 4 A. V místě osazení svítidla na stávající opěrný bod E-ON a.s. tj. beton, popř. dřev. sloup bude provedeno znovuosazení nosné konzoly svítidla ( výše 7,2 m nad komunikací ) s napojením svítidla kabelem CYKY 3Cx1,5 na nadzemní vedení VO pomocí lanové odbočné svorky 50/ Při osazení nutno dbát úhlu naklonění doporučeným výrobcem a při vlastní montáži je nutno provést utěsnění průchodek a prachovek přesně dle pokynů výrobce-dodavatele tak, aby nedocházelo k zatékání vody a vnikání prachu a tím ke zkracování životnosti svítidla a jeho znečištění. Podrobná specifikace úprav viz: Příloha č. 1 : PASPORT 2. ETAPA - Soupis světelných bodů návrh úprav Opěrné body Při celkové úpravě je doporučeno provést povrchovou úpravu sloupu popř. patice tak, aby byly nosné body VO barevně sjednoceny. V návrhu úprav jsou tato stávající svítidla označena jako svítidla, která budou ponechána stávající. Stávající opěrné body upravit : - osazením moderních plastových patic s utěsněním - podbetonováním patic - pravidelným protikorozním nátěrem kovových částí

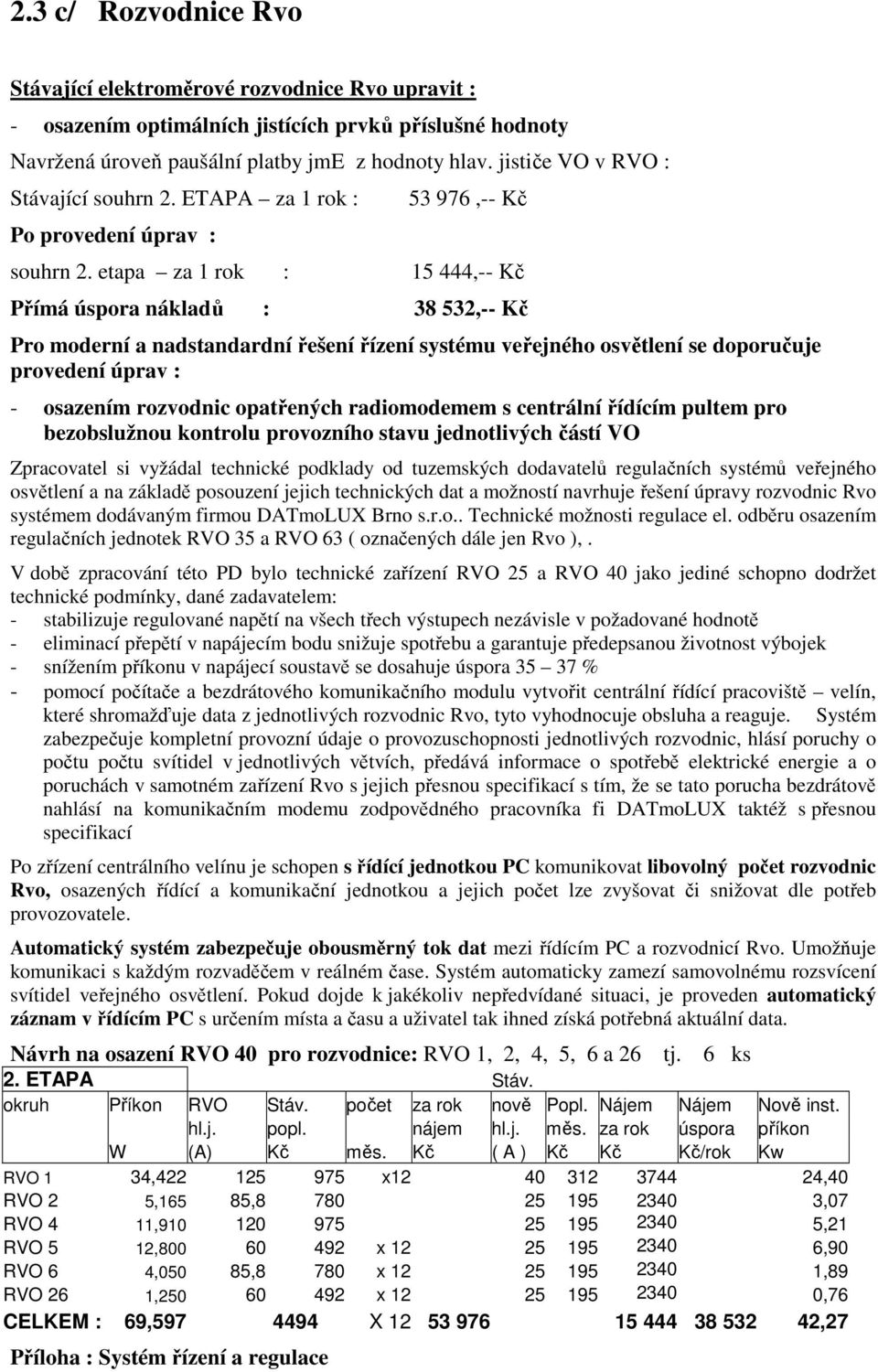

15 2.3 c/ Rozvodnice Rvo Stávající elektroměrové rozvodnice Rvo upravit : - osazením optimálních jistících prvků příslušné hodnoty Navržená úroveň paušální platby jme z hodnoty hlav. jističe VO v RVO : Stávající souhrn 2. ETAPA za 1 rok : Po provedení úprav : ,-- Kč souhrn 2. etapa za 1 rok : ,-- Kč Přímá úspora nákladů : ,-- Kč Pro moderní a nadstandardní řešení řízení systému veřejného osvětlení se doporučuje provedení úprav : - osazením rozvodnic opatřených radiomodemem s centrální řídícím pultem pro bezobslužnou kontrolu provozního stavu jednotlivých částí VO Zpracovatel si vyžádal technické podklady od tuzemských dodavatelů regulačních systémů veřejného osvětlení a na základě posouzení jejich technických dat a možností navrhuje řešení úpravy rozvodnic Rvo systémem dodávaným firmou DATmoLUX Brno s.r.o.. Technické možnosti regulace el. odběru osazením regulačních jednotek RVO 35 a RVO 63 ( označených dále jen Rvo ),. V době zpracování této PD bylo technické zařízení RVO 25 a RVO 40 jako jediné schopno dodržet technické podmínky, dané zadavatelem: - stabilizuje regulované napětí na všech třech výstupech nezávisle v požadované hodnotě - eliminací přepětí v napájecím bodu snižuje spotřebu a garantuje předepsanou životnost výbojek - snížením příkonu v napájecí soustavě se dosahuje úspora % - pomocí počítače a bezdrátového komunikačního modulu vytvořit centrální řídící pracoviště velín, které shromažďuje data z jednotlivých rozvodnic Rvo, tyto vyhodnocuje obsluha a reaguje. Systém zabezpečuje kompletní provozní údaje o provozuschopnosti jednotlivých rozvodnic, hlásí poruchy o počtu počtu svítidel v jednotlivých větvích, předává informace o spotřebě elektrické energie a o poruchách v samotném zařízení Rvo s jejich přesnou specifikací s tím, že se tato porucha bezdrátově nahlásí na komunikačním modemu zodpovědného pracovníka fi DATmoLUX taktéž s přesnou specifikací Po zřízení centrálního velínu je schopen s řídící jednotkou PC komunikovat libovolný počet rozvodnic Rvo, osazených řídící a komunikační jednotkou a jejich počet lze zvyšovat či snižovat dle potřeb provozovatele. Automatický systém zabezpečuje obousměrný tok dat mezi řídícím PC a rozvodnicí Rvo. Umožňuje komunikaci s každým rozvaděčem v reálném čase. Systém automaticky zamezí samovolnému rozsvícení svítidel veřejného osvětlení. Pokud dojde k jakékoliv nepředvídané situaci, je proveden automatický záznam v řídícím PC s určením místa a času a uživatel tak ihned získá potřebná aktuální data. Návrh na osazení RVO 40 pro rozvodnice: RVO 1, 2, 4, 5, 6 a 26 tj. 6 ks 2. ETAPA Stáv. okruh Příkon RVO Stáv. počet za rok nově Popl. Nájem Nájem Nově inst. hl.j. popl. nájem hl.j. měs. za rok úspora příkon W (A) Kč měs. Kč ( A ) Kč Kč Kč/rok Kw RVO 1 34, x ,40 RVO 2 5,165 85, ,07 RVO 4 11, ,21 RVO 5 12, x ,90 RVO 6 4,050 85,8 780 x ,89 RVO 26 1, x ,76 CELKEM : 69, X ,27 Příloha : Systém řízení a regulace

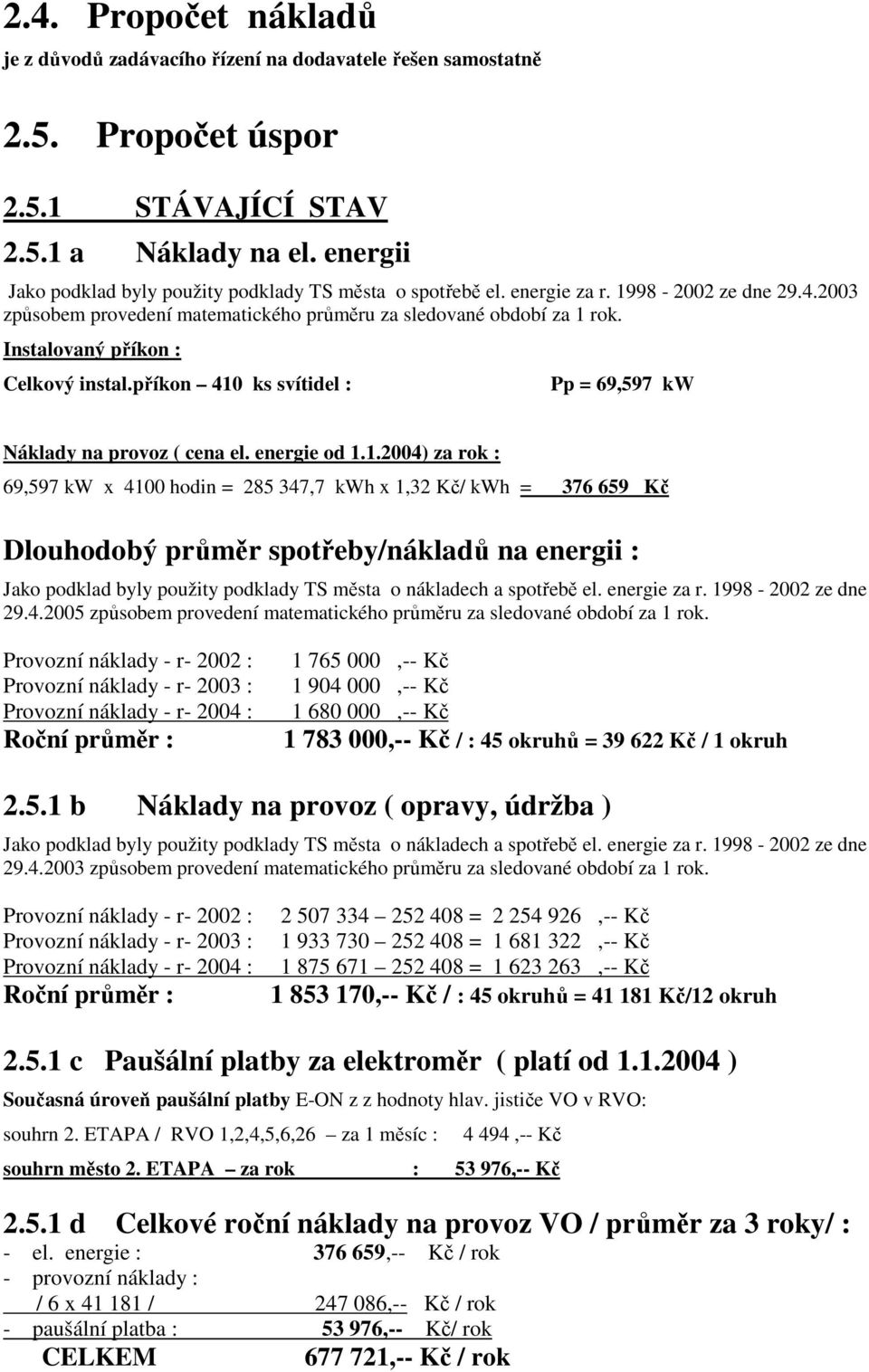

16 2.4. Propočet nákladů je z důvodů zadávacího řízení na dodavatele řešen samostatně 2.5. Propočet úspor STÁVAJÍCÍ STAV a Náklady na el. energii Jako podklad byly použity podklady TS města o spotřebě el. energie za r ze dne způsobem provedení matematického průměru za sledované období za 1 rok. Instalovaný příkon : Celkový instal.příkon 410 ks svítidel : Pp = 69,597 kw Náklady na provoz ( cena el. energie od ) za rok : 69,597 kw x 4100 hodin = ,7 kwh x 1,32 Kč/ kwh = Kč Dlouhodobý průměr spotřeby/nákladů na energii : Jako podklad byly použity podklady TS města o nákladech a spotřebě el. energie za r ze dne způsobem provedení matematického průměru za sledované období za 1 rok. Provozní náklady - r : Provozní náklady - r : Provozní náklady - r : Roční průměr : ,-- Kč ,-- Kč ,-- Kč ,-- Kč / : 45 okruhů = Kč / 1 okruh b Náklady na provoz ( opravy, údržba ) Jako podklad byly použity podklady TS města o nákladech a spotřebě el. energie za r ze dne způsobem provedení matematického průměru za sledované období za 1 rok. Provozní náklady - r : Provozní náklady - r : Provozní náklady - r : Roční průměr : = ,-- Kč = ,-- Kč = ,-- Kč ,-- Kč / : 45 okruhů = Kč/12 okruh c Paušální platby za elektroměr ( platí od ) Současná úroveň paušální platby E-ON z z hodnoty hlav. jističe VO v RVO: souhrn 2. ETAPA / RVO 1,2,4,5,6,26 za 1 měsíc : 4 494,-- Kč souhrn město 2. ETAPA za rok : ,-- Kč d Celkové roční náklady na provoz VO / průměr za 3 roky/ : - el. energie : ,-- Kč / rok - provozní náklady : / 6 x / ,-- Kč / rok - paušální platba : ,-- Kč/ rok CELKEM ,-- Kč / rok

17 2.5.2 NÁVRH ÚPRAV a/ Svítidla - el.energie druh svítidla, zdroje počet ks příkon 1 ks celkem doba Kč/kWh cena Kč kw kw provozu za rok a/ výbojkové,zdroj SHC 70 W 144 x 0,070 ( stávající ) b/ výbojkové,zdroj SHC 50 W, 113 x 0,050 c/ výbojkové,zdroj SHC 70 W, 0 x 0,070 d/ výbojkové,zdroj SHc 100W 69 x 0,100 e/ výbojkové,zdroj SHC 150 W, 10 x 0,150. CELKEM ,27 kw předpokládaný trvalý výpadek 0 %, t.j. 0,00 kw Navržený soudobý příkon : 42,27 kw x = KWh x 1,32 = ,- Navržené náklady na el.energii : ,-- Kč / rok b/ Svítidla - náklady na údržbu náklady na údržbu stávající : Kč předpokládaný náklad : Kč náklady na údržbu -úspora : Kč / rok Získané úspory ( Kč / rok ) 5.3 a/ Úspora na el.energii: stáv.cena el.energie - cena el.energie navržená = roční úspora v Kč = ,-- Kč / rok 5.3 b/ Úspora na údržbě : stáv.cena údržby - cena údržby navržená = roční úspora Kč = ,-- Kč / rok 5.3 c/ Úspora na paušálním poplatku Navržená úroveň paušální platby jme z hodnoty hlav. jističe VO v RVO: Stávající poplatky - souhrn 2. ETAPA za 1 ROK : ,-- Kč Nové - souhrn 1. etapa za rok : ,-- Kč Přímá úspora nákladů : ,-- Kč 5.4 Celkové roční úspory na provozu VO po provedení úprav : - úspory - el. energie : ,-- Kč / rok - úspory - provozní náklady : ,-- Kč / rok - úspory - paušální platba : ,-- Kč/ rok ÚSPORY CELKEM : ,-- Kč / rok

18 2.5. Návratnost investice je dána poměrem nákladú k úsporám, t.j.: (poměr nákladů a úspor je veden bez DPH) náklady,- Kč Návratnost = = = ======== úspory ,- Kč =========== Poznámka : V propočtu návratnosti jsou započítány i nově osazené světelné body. roku 2.6. Závěr - vyhodnocení návrhu rekonstrukce Úpravy 2. ETAPY je třeba provést v základních částech tech. zařízení VO, které spolu souvisí : 1. Svítidla 2. Opěrné body vč. příslušenství 3. Kabelové trasy 4. Rozvodnice RVO Po provedení ekonomického zhodnocení navrženého řešení je možno konstatovat, že uvažovaná generální oprava stávajícího veřejného osvětlení je z hlediska finanční návratnosti příznivá a současně dojde snížením poruchovosti k zvýšení plošné osvětlenosti a tím i většímu světelnému pokrytí města - t.j. zvýšení pasivní bezpečnosti občanů i majetku. Zejména je třeba poznamenat, že dojde k osvětlení průjezdní komunikace II. třídy, což je zde komunikace s velkým dopravním využitím. Navrhované investiční náklady lze rozvrhnout do několika časových etap, které však na sebe musí technicky navazovat. Je však nutno upozornit provozovatele, že propočet platí pro navržené technické parametry a cenu daných svítidel. Při změně příp. typu svítidel je nutno provést nový světelně technický propočet pro dané komunikace, související s jinými světelně-technickými parametry svítidla, danými výrobcem. Projektová (technická) dokumentace zároveň slouží jako podklad pro revizní zprávu el.zařízení VO a bez této nelze dle ČSN č.1 provozovat jakékoliv elektrické zařízení.. Poznámka: Při vypracování návrhu na rekonstrukci stávajícího veřejného osvětlení jednotlivých částí města bylo použito pro předběžné zatřídění jednotlivých komunikací do přísl.stupně osvětlení : - ČSN Veřejné osvětlení - ČSN Osvětlení místních komunikací - ČSN Osvětlení silnic a dálnic - ČSN Projektování místních komunikací Zpracovatel vycházel při výpočtu světelně - technických parametrů z dostupných podkladů daných výrobci a dodavateli svítidel a zdrojů. Životnost projektu je dána životností svítidel, která je uvažována 20 roků.

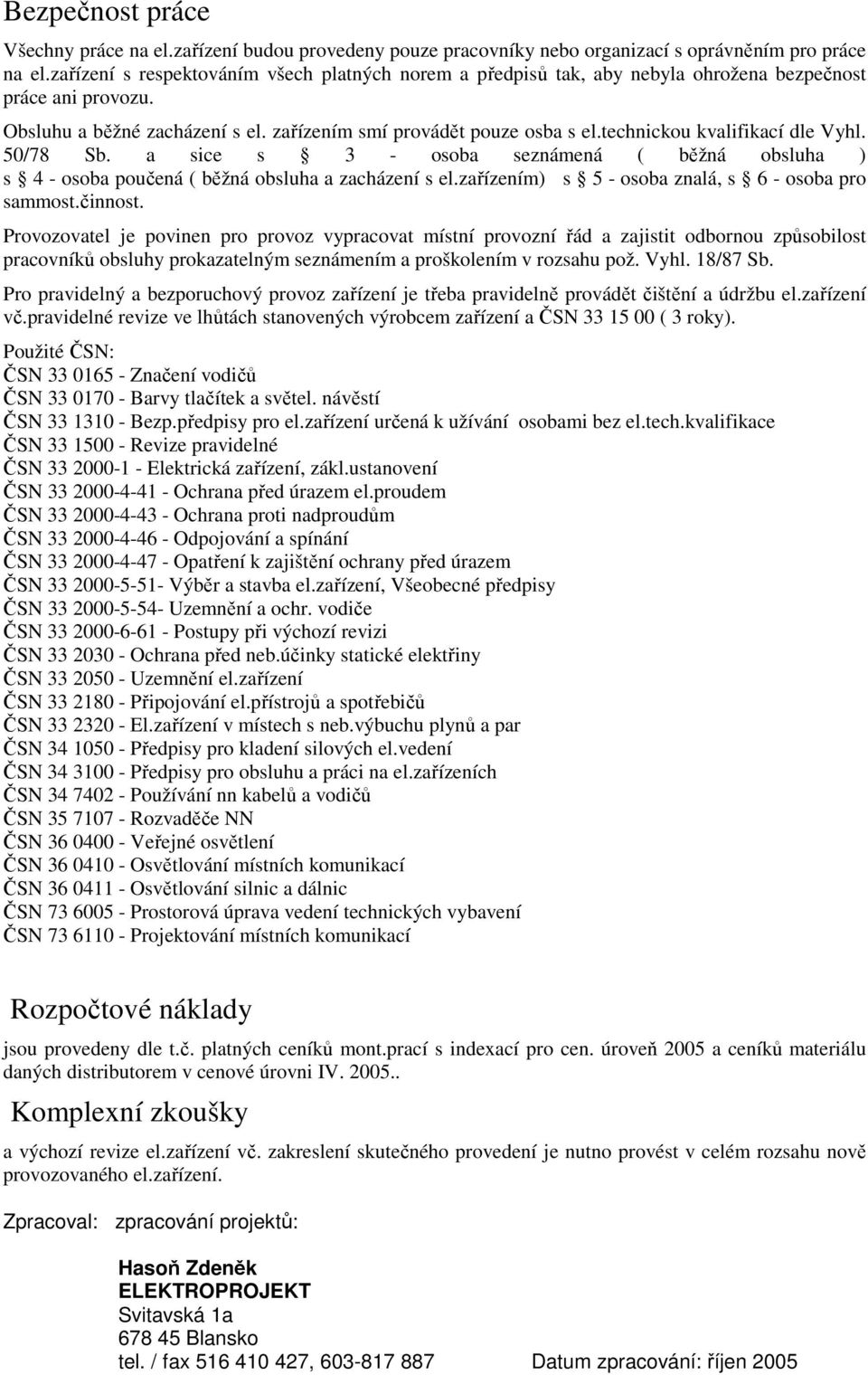

19 Bezpečnost práce Všechny práce na el.zařízení budou provedeny pouze pracovníky nebo organizací s oprávněním pro práce na el.zařízení s respektováním všech platných norem a předpisů tak, aby nebyla ohrožena bezpečnost práce ani provozu. Obsluhu a běžné zacházení s el. zařízením smí provádět pouze osba s el.technickou kvalifikací dle Vyhl. 50/78 Sb. a sice s 3 - osoba seznámená ( běžná obsluha ) s 4 - osoba poučená ( běžná obsluha a zacházení s el.zařízením) s 5 - osoba znalá, s 6 - osoba pro sammost.činnost. Provozovatel je povinen pro provoz vypracovat místní provozní řád a zajistit odbornou způsobilost pracovníků obsluhy prokazatelným seznámením a proškolením v rozsahu pož. Vyhl. 18/87 Sb. Pro pravidelný a bezporuchový provoz zařízení je třeba pravidelně provádět čištění a údržbu el.zařízení vč.pravidelné revize ve lhůtách stanovených výrobcem zařízení a ČSN ( 3 roky). Použité ČSN: ČSN Značení vodičů ČSN Barvy tlačítek a světel. návěstí ČSN Bezp.předpisy pro el.zařízení určená k užívání osobami bez el.tech.kvalifikace ČSN Revize pravidelné ČSN Elektrická zařízení, zákl.ustanovení ČSN Ochrana před úrazem el.proudem ČSN Ochrana proti nadproudům ČSN Odpojování a spínání ČSN Opatření k zajištění ochrany před úrazem ČSN Výběr a stavba el.zařízení, Všeobecné předpisy ČSN Uzemnění a ochr. vodiče ČSN Postupy při výchozí revizi ČSN Ochrana před neb.účinky statické elektřiny ČSN Uzemnění el.zařízení ČSN Připojování el.přístrojů a spotřebičů ČSN El.zařízení v místech s neb.výbuchu plynů a par ČSN Předpisy pro kladení silových el.vedení ČSN Předpisy pro obsluhu a práci na el.zařízeních ČSN Používání nn kabelů a vodičů ČSN Rozvaděče NN ČSN Veřejné osvětlení ČSN Osvětlování místních komunikací ČSN Osvětlování silnic a dálnic ČSN Prostorová úprava vedení technických vybavení ČSN Projektování místních komunikací Rozpočtové náklady jsou provedeny dle t.č. platných ceníků mont.prací s indexací pro cen. úroveň 2005 a ceníků materiálu daných distributorem v cenové úrovni IV Komplexní zkoušky a výchozí revize el.zařízení vč. zakreslení skutečného provedení je nutno provést v celém rozsahu nově provozovaného el.zařízení. Zpracoval: zpracování projektů: Hasoň Zdeněk ELEKTROPROJEKT Svitavská 1a Blansko tel. / fax , Datum zpracování: říjen 2005
