1 Proč TERMIS?

2 Ovládaní a příručka v češtině Hlavní menu Ovládaní času Individuální ovládací panely Legenda popis zobrazení Rychlý ovládací panel pravého tlačítka Zobrazení aktuálního stavu na teplárenské síti dle zvolených parametrů jak teplota, tlak průtok, rychlost, ztráty tepla a tlaku a další Podpora v češtině

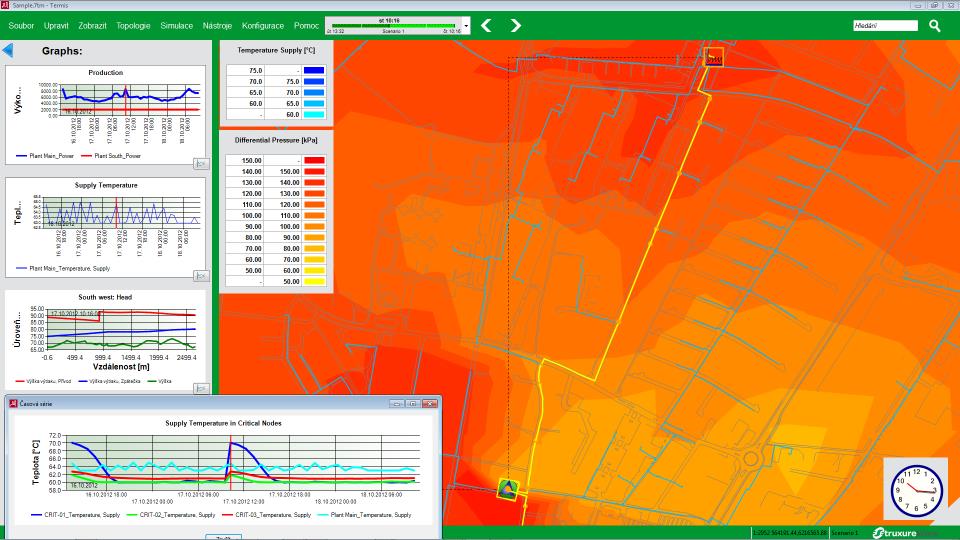

3 Dynamické a statické výpočty Grafy Zdroj tepla Profil zvolené trasy Označení části potrubí sítě Princip výpočtu Grafy teploty v kritických bodech Čerpadlo Přesné výpočty

4 Zokruhované systémy sítě Oblasti zásobování teplem Zokruhované potrubní sítě Průtok ve zdroji Výsledky práce dvou zdrojů Panel výroby Společná práce více zdrojů a rozdělení oblastí zásobování jednotlivých zdrojů na jedné síti

5 Intuitivní a jednoduché ovládaní Panel odběratelů Potrubí Zdroj tepla Odběratelé tepla Mapový podklad Informace o odběrateli Potrubí Srozumitelné zobrazení a rychlý přístup k požadovaným informacím na jednom místě

6 Obousměrná komunikace s ostatními systémy ERP Administrace a Monitoring SCADA TERMIS Počasí Grafy Tabulky GIS Mapy Kontrola a dohled nad parametry práce Rychlý přístup k potřebným údajům Databáze měření

7 Nezávislé hodnocení exploatace sítě Odběr tepla kw v bodech Odhadovaná denní úspora Teplota přívod C na ploše Po najetí myší na objekt se zobrazí vypočtený parametr teploty Status modelu Provozní stav Hodiny pro orientaci v čase Přehledné zobrazení Veškeré informace na jednom místě

8 Projektování teplárenské sítě Operátor Stávající potrubí Menu pravého tlačítka s nabídkou vložení nových objektů Budovy Nové potrubí Připojení nového odběratele tepla Informační panel, co máte udělat Plovoucí panel menu s funkcemi pro konstrukci modelu Dimenzování potrubí pro novou přípojku Přesné numerické výpočty během chvilky

9 Efektivní řízení zásobováním teplem Odběr tepla kw v bodech Rychlost m/s na potrubí Výkon zdrojů kw Rychlé zhodnocení situace provozu Rychlost média m/s Práce čerpadla Tlak DP kpa Průtok kg/s Hydraulické výpočty Testovaní práce sítě na modelu ne na síti

10 Rychlý přehled o parametrech sítě Odběr tepla kw Teplota na přívodě Teplota C Teplota na zpátečce Teplota na přívodě a zpátečce na vybrané trase potrubí od zdroje k odběrateli Rychlost Optimalizovaná teplota na přívodě Práce čerpadel Neoptimalizovaná teplota na přívodě Výroba Odběr Ztráty tepla Termodynamické výpočty na síti Optimalizace teploty a klasický provoz zdroje

11 Ekonomické výpočty Teplota zpátečka C Cena výroby tepla Výroba tepla ve zdrojích Panel pro výpočet úspor Teplota na zpátečce C Teplota vratné vody Kontrola a dohled nad všemi parametry

12 Aktualizace a stav teplárenské sítě Simulace Stav matematického modelu Měření Měření DP a Čerpadlo Parametry potrubí sítě pro kalibraci Kontrolní panel pro stav modelu Integrace se systémy SCADA, GIS a ERP

13 Hydraulické ztráty na síti Ztráty tlaku Pa/m Ztráty tlaku na potrubí Pa/m Dynamické zobrazení ztrát tlaku na vybraném potrubí Statistika modelu Ztráty tlaku na potrubí v Pa/m Správa haváriemi a krizovými situacemi

14 Tepelné ztráty na síti Ztráty tepla W/m Relativní ztráty tepla na potrubí W/m Dynamické zobrazení celkových ztrát tepla na síti Panel simulace Ztráty tepla na potrubí v W/m Kontrola výroby a distribuce tepla

15 Doba dodávky energie Čas přepravy hod. Ztráty tepla na trase W/m Ztráty tlaku na trase Pa/m Tepelné a hydraulické ztráty na zvolené trase Dosah zdrojů a čas transportu energie

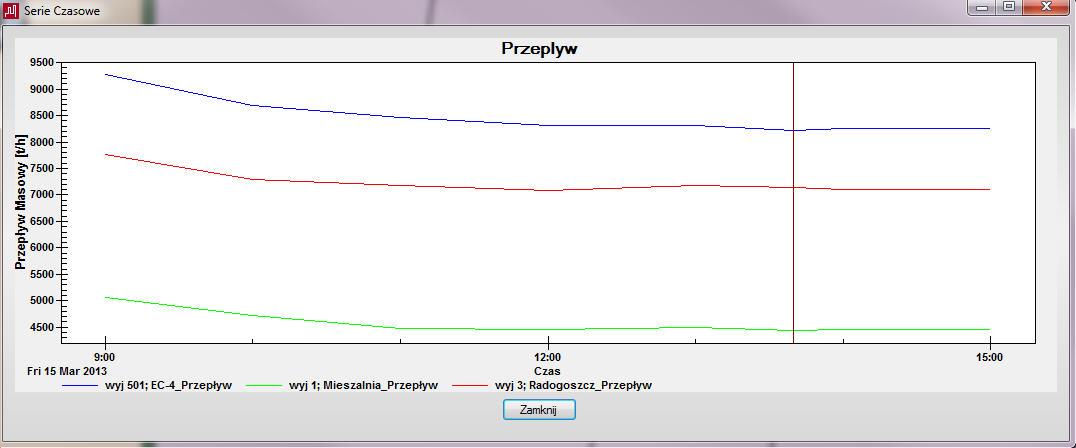

16 Práce v reálném čase On-line Kontrola provozu tří zdrojů Historie Aktuální stav Výkon zdroje MW Současnos Prognóza výkonu zdroje pro příštích 24 až 48 hodin Budoucnost Průtok zdroje t/h Současnos Teplota na přívodě a zpátečce C Současnos Kontrola a dohled nad aktuálními parametry provozu, zobrazení historických dat a předpověď práce sítě

17 On-line spojení s daty měření Předpověď počasí Srovnání aktuální a optimalizované teploty na zdroji Teplota Graf optimalizované teploty Rychlost větru Graf změřené aktuální teploty Srovnání DP měření a výpočet Srovnání měření a výpočtů průtok Kalibrace tlaku DP teplota Integrace se systémem SCADA a srovnání s výpočtů z modelu s měřením na síti, upozornění na rozdíly

18 Integrace se systémy GIS a ERP Přehled o odběratelích tepla a jejich rozmístění na mapě sítě Měření DP Informace o odběrateli Informace o všech odběratelích Plná integrace informačních systémů do jediné platformy TERMIS Všechna data na jednom místě

19 Zobrazení výroby na jednom panelu Zdroj Řídící panel pro dva zdroje Aktuální parametry na zdrojích Počasí teplota Čerpadla V provozu Teplota a výkon na zdroji Výsledky optimalizace s předpovědí teploty a průtoku Každý panel je individuálně navržen tak, aby vyhovoval všem požadavkům uživatele

20 Více zdrojů na jedné síti a jejich dosah Ovládací panel Průtok Dosah tří zdrojů Zobrazení havarijní situace Možnost přepojení sítě s cílem zlepšení efektivity systému a zajištění dodávky energie v havarijní situaci

21 Řízení nastavení ventilů na síti Ventily Průtok t/h Otevřený Zavřený Řízení regulačních ventilů je možné provádět automaticky na základě měření z monitorovacího systému, podmíněné na základě konkrétních okrajových podmínek programu nebo ručně. Jakákoliv změna je okamžitě zohledněna ve výpočtech Efektivní správa a provoz teplárenské sítě

22 Změna oblastí zásobování teplem Ventily - řízení Práce zdrojů Tlak DP Při přepínaní oblastí dodávky, TERMIS informuje jaké by měly být správné parametry práce zdrojů

23 Kontrola, upozornění a alarmy Letecký náhled Seznam alarmů Upozornění na zamknutý ventil Seznam zobrazení V TERMIS-u může každý změřený nebo vypočtený parametr podléhat kontrole a při splnění podmínky je generován alarm s upozorněním na situaci

24 Analýza krizových situací Data odběratelů Odpojená oblast Seznam odpojených odběratelů Tlak kpa TERMIS umožňuje výpočet ztráty média a výkon odpojených uzlů, umožňuje příjemci oznámení poruch pomocí SMS nebo u

25 Práce více zdrojů na jednu síť Data o výrobě Dosah dvou zdrojů Zdroj B Čerpadla Společná oblast dodávky tepla Zdroj A Optymalizace práce několika zdrojů na společnou síť Přesné numerické výpočty

26 Kompletní obraz práce Uvědoměnění si své činnosti Správné rozhodnutí Vědomé plánovaní výroby Snížení emisí CO 2 Redukce ztrát tepla Přesné výpočty akumulace tepla v síti, zabezpečují správnou předpověď během ranních špiček!

27 TERMIS Kontrola a dohled nad parametry práce Správné výpočty spoždění na síti Přesné výpočty ztrát tepla Práce s několika zdroji tepla Zokruhované teplárenké sítě Prognoza výroby tepla Testovaní práce sítě na modelu Řízení a kontrola nastavení ventilů Jednoduchý přístup k datům Efektivní správa sítě Veškeré informace o síti na jednom místě Kontrola, upozornění a alarmy Správa haváriemi a krizovými situacemi Integrace se systémy SCADA, GIS a ER Optimalizace teploty, výroby a akumulace tepla Optimalizace práce čerpadel Optimalizace tlaku

28 Optimalizace teploty Cílem optimalizace je minimalizace nákladů na rozvod tepla v síti. Optimalizace teploty znamená snížení průměrné teploty v síti na minimum s podmínkou poskytnití zákazníkům dostačující dodávky tepelné energie.

29 Výsledek Optimalizace teploty Ztráty tepla února PEC Katowice Bez optimalizace teploty Optimalizace teploty Pro 400 MW síť PEC Katowice dosahují úspory spojené se snížením tepelných ztrát při přenosu teplárenskou sítí až GJ během jedné topné sezóny.

30 Návratnost Optimalizace teploty Topná sezóna Optimalizace teploty - CERGIA Toruń, Polsko Venkovní teplota Tp/Tz dle tabulky Tp/Tz změřená Nesplnění norem kvality 2008/ C 80.8/ / hodin 2009/ C 86.1/ / hodin Díky optimalizaci teploty účinnost dodávky tepla se zvětšila o 3 %! V sezóně 2008/2009 systém pracoval bez Optimalizace teploty. Realizované teploty se liší o cca 5 C od tabulkové teploty. V sezóně 2009/2010 při práci s Optimalizátorem teploty se výsledky přiblížily tabulkovým. Dnes jsou výsledky práce systému pod hodnotou v a tabulce. Návratnost investice za méně než dva roky!

31 Vliv Optimalizace teploty V roce 2008 bez TERMIS-u V roce 2010 s TERMIS Optimalizace teploty Teplota dle tabulky Teplota dle dispečera Teplota dle tabulky Teplota dle dispečera s TERMIS Optimalizací teploty Čas (hod) za celý rok je 8760 hodin Dva uspořádané grafy teploty na výstupu ze zdroje v závislosti na okolní teplotě. V roce 2008 je práce dispečera, zatímco v roce 2010 je práce dispečera s TERMIS Optimizátorem teploty.

32 Teplota o C Efekt Optimalizace teploty Střední teplota v následujících letech Tz Tp Tx DT Přívod Zpátečka Schlazeni Díky použití Optimalizace teploty je každoroční nárůst schlazení DT u odběratelů tepla.

33 TERMIS Optimalizace teploty Cergia Toruń, Polsko Snížení teploty napájení vytváří malé zvýšení nákladů na čerpání, a zároveň je jedním z nejjednodušších a nejlevnějších způsobů, jak snížit tepelné ztráty. Snížením teploty vody pomáhá stabilizovat provoz sítě, zejména v přechodovém období. Stabilní práce sítě má vliv na účinnost, dlouhou životnost a spolehlivost systému, jenž se promítá přímo na kvalitu dodávky tepla k odběratelům. Implementace systému pro správu teplárenské sítě TERMIS dovoluje řídit a snížit náklady na provoz teplárenské sítě. Žádná závislost na jednotlivých lidech - všechny informace a vědomosti o síti na jednom místě. Mirosław Cybulski Specjalista d.s. dystrybucji Cergia S.A.

34 Optimalizace čerpadel Graf čerpadla Návratnost investice za méně než dva roky! Optimalizace práce čerpadel Automatizace procesu řízení čerpadel v závislosti na aktuálním zatížení Minimalizace nákladů na el. energii na čerpání ve zdroji a v čerpací stanicích Udržování tlakové podmínky požadované pro síť TERMIS vypočítá optimální hodnoty nastavení čerpadel, čímž se minimalizují celkové provozní náklady.

35 Optimalizace výroby a akumulace Optimalizace výroby a akumulace tepelné energie Optimální plán prace zdrojů Určuje, který zdroj a kotel má pracovat Harmonogram opt.využití akumulátoru Zakládá na 24 hod. cyklu výroby Optimalizace výroby a akumulace vyhodnocuje množství tepla dodávaného odběratelům v síti a zároveň využití pružnosti a dynamiky, kterou poskytují akumulační nádrže. Algoritmus výpočtu bere v úvahu skutečnost, že zdroje jsou kotly s různými náklady na pohonné hmoty, minimální pracovní čas a ruzné náklady na spuštění a zastavení. Optimalizace výroby a akumulace snižuje náklady na energii a emise o 5-10% a snížuje počet startů kotle tím se sníží náklady na údržbu a prodlouží životnost

36 TERMIS TERMIS je informační nástroj, který uspořádá data, přebírá znalosti, informace a provozní zkušenosti tykající se konkrétní teplárenské sítě. FAKTA Doba návratnosti let Doba navrátnosti 1-3 roky TERMIS je dobrá investice

37 Optimalizace teploty Graf teploty Výsledky optimalizace Výsledky: Tabulka optimální teploty na 12 hodin dopředu OPEC Ostrołęka Optimalizace teploty a výsledky prognózy optimalizace na 12 hodin dopředu

38 TERMIS individuální zobrazení Průtok Výkon na zdrojích Individuální panely pro konkrétní osoby Teplárna Tychy Ovládací panel s individuálním nastavením dle potřeb uživatele

39 Optimalizace teploty a výroby Grafy optimalizace teploty a výroby Grafy teploty měření a výpočet Zobrazení optimalizatora teploty a harmonográmu výroby tepla ve zdroji

40 Výsledky Optimalizace teploty Hlavní panel Teplota Průtok Výsledky optimalizace Optimalizace tlaku Čerpací stanice Zobrazení DP na síti Teplárna FORTUM Czestochowa Výsledky optimalizace teploty na 6 hodin dopředu

41 TERMIS informace o odběratelích Data o odběrateli tepla Konstrukční plovoucí panel Informace o odběratelích, aktuální parametry odběru tepelné energie a další informace dle potřeby

42 Kalibrace matematického modelu Kalibrace DP Kalibrace teploty Kalibrace tlaku přívod/zpátečka Kalibrace sítě se zobrazením grafů s naměřenými a vypočtenými parametry DP, teploty a tlaku

43 TERMIS Informační panel pro více zdrojů Zdroje Body na síti Teplárna TAURON Cieplo Zobrazení aktuálních parametrů na pěti zdrojích a na vybraných bodech sítě.

44 TERMIS řídící panel Teplárna TAURON Cieplo Řídící panel pro dva zdroje tepla a grafy práce zdrojů s parametry teploty, tlaku a průtoku.

45 TERMIS Panel pro práci zdroje Zdroj Teplárna GPEC - Ovládací panel zdroje s grafy teploty a tlaku. Komplexní grafické zobrazení práce zdroje s parametry průtoku, výkonu a teploty.

46 Optimalizace teploty ve městě Hørning Návratnost investice byla za méně než 12 měsíců s hmatatelným snížením ztrát tepla a emisí CO2. Implementace dynamické optimalizace teploty způsobila pokles průměrné teploty na přívodě o 10 C pro zásobování teplem v Hørning. Počet odběratelů tepla 2550 Páteřní potrubí 44,7 km, vedl. potrubí 34 km Max. průtok čerpadla 420 m3/hod Průměrná zátěž - 15 MW a 200 TJ/rok Teplota na výtlaku snížená ze 78 C na 68,6 C Tepelné ztráty sníženy z 23 % na 20,7 % Úspory v roce 2008: ,- EUR Snížení emisí CO2 o 215 tun ročně Investice do TERMIS-u se vrátila mnohokrát

47 Optimalizace teploty v teplárně Suldrup District Heating V květnu 2007 společnost Suldrup District Heating realizuje implementaci software TERMIS on-line s modulem Optimalizace teploty. Od té doby přesvědčivé výsledky daleko předčila očekávání. Teplota snížena z původních 85 C na C Výpočty provedené na teplárně ukázaly, že roční úspora dosáhla snížení nákladů o DKK Další méně měřitelnou, ale přesto důležitou výhodou je to, že rozhodnutí již nejsou založeny na odhadu, ale na skutečných výpočtech

48 Optimalizace teploty v teplárně Ølgod Tekniske Værker Optimalizace teploty přinesla velké finanční úspory ve výrobě tepla a podrobné znalosti stavu v síti, která je nepostradatelná v průběžnou údržbu a optimalizaci sítě. Počet odběratelů km hlavní trubky 22 km přípojky Plocha: 210 ha Max. výkon 14,5 MW Tepelné ztráty ze snížené z 25% na 20% Teplota snížena ze 72 C na 66 C Úspora zhruba 800 MWh/rok Kontrolní měření na síti ukazují, že výpočty v software TERMIS jsou správné. TERMIS je nástroj, který pomáhá zajistit optimální regulaci teploty a dává neocenitelné znalosti o síti

49 Optimalizace teploty v teplárně Copenhagen Energy TERMIS byl vybrán, protože splňuje funkce nástroje pro plánování, řízení a optimalizaci dodávky tepla. TERMIS je zdrojem úspor nákladů ve výši 25 milionů USD a hlavní faktorem, který drží cenu vytápění na jedné z nejnižších úrovní na místním trhu. Počet odběratelů Parní potrubí 170 km Horká voda 1150km Parní zdroj 500 MW Zdroj horká voda 1000 MW Zavedením nástroje Optimalizace teploty je roční úspora na tepelných ztrátách v síti cca 10 milionů DKK.

50 Optimalizace teploty v teplárně Hjørring District Heating Teplárna snížila teplotu na vstupu v průměru o 8 stupňů. Výsledkem je snížení tepelných ztrát o téměř o 10% to odpovídá přibližně 4300 MWh. Počet tepelných výměníků 6 Hlavní potrubí 148 km Přípojky potrubí 102 km Počet spotřebitelů 8400 Maximální výkon 85 MW Snížení tepelný ztrát z 23% na 20,7% Návratnost investice < 1 rok Snížená CO2 o 227 tun za rok Optimalizace teploty byla nainstalována na podzim roku 2006, nyní můžeme dokumentovat úspory zhruba USD ročně..

51 TERMIS ve Viken Fjernvarme A/S Norsko Pro nás velmi důležitý aspekt byl výběr softwaru, který nám umožní plně využít data z GIS a zároveň nám umožní integrovat systém SCADA a fakturační systém s on-line výpočty na teplárenské síti. Ronald Eivind Thauland IT Manager Viken Fjernvarme A/S

52 Optimalizace práce čerpadel v Odense Municipal DH - OMDH Ušetřili jsme přibližně 7 mil. USD, protože jsme začali s realizací software TERMIS online v roce To vše z celkové investice přibližně 1,5 mil. USD. Během posledních 12 let OMDH investovala do systému řízení TERMIS On-line, který komunikuje se systémem SCADA, GIS, fakturací a dalšími firemní systémy. Máme také TERMIS modul Optimalizace čerpadel, založených na prognóze počasí a spotřeby tepla pro nejbližší budoucnost. Investice do modulu Optimalizace čerpadel byly přibližně USD, a OMDH realizuje roční úsporu kolem USD jen na provozu čerpadel.

53 KELVIN Sp. z o.o Bielsko-Biała ul. Sobieskiego kelvin@kelvin.pl Ing. Josef Szuścik j.szuscik@kelvin.pl
