1 Šroubové kompresory série ASK Se světově uznávaným SIGMA PROFILem Dodávané množství,70 až,50 m /min, tlak 5 ů

2 Řada ASK ASK osvědčená a energeticky efektivní Uživatelé dnes očekávají také od menších kompresorů vysokou spolehlivost a účinnost. Šroubové kompresory řady ASK tato očekávání splňují v plném rozsahu. Již nevytvářejí pouze stlačený vzduch s minimální spotřebou energie, nezaostávají ani s mnohostranností, snadným ovládáním, údržbou a šetrností k životnímu prostředí. Více stlačeného vzduchu menší náklady Výkonnost šroubových kompresorů ASK je jednou z nejlepších ve své třídě. Toho bylo dosaženo optimalizací bloku šroubového kompresoru a minimalizací vnitřních ztrát tlaku. Šetrný ve spotřebě energie Hospodárnost závisí na celkových nákladech za celou dobu živostnosi kompresoru. U kompresorů se náklady za energii většinou projeví v rozpočtu. Proto společnost Kaeser dbala u modelů řady ASK na to, aby dosáhla vysoké energetické účinnosti. Jejím základem je optimalizovaný šroubový kompresor s energeticky úsporným SIGMA PROFILEM. Kromě toho přispívají k energeticky úspornému provozu i motory Premium-Efficiency (IE), řízení SIGMA CONTROL a důmyslný chladicí systém. Promyšlená montáž Nové modely ASK přesvědčují také svou dobře promyšlenou montáží, přizpůsobenou uživateli. Jen několika pohyby ruky lze odebrat levé víko skříně a podívat se na přehledně uspořádané součásti: Veškerá místa údržby jsou snadno dostupná. Je-li kryt uzavřen, je provozní hluk snížený díky protihlukovému opláštění krytu. Dva nasávací otvory děleného přívodu vzduchu krytu slouží k oddělení přívodu vzduchu pro vysoce účinné chlazení zařízení a pohonného motoru. Díky své konstrukci kompresory řady ASK navíc výrazně šetří místo. Možná úspora nákladů na energii rekuperací tepla Investice do stanice se stlačeným vzduchem Podíl nákladů na údržbu Úspora nákladů na energii technickou optimalizací Podíl nákladů na energii Možný potenciál úspory nákladů na energii

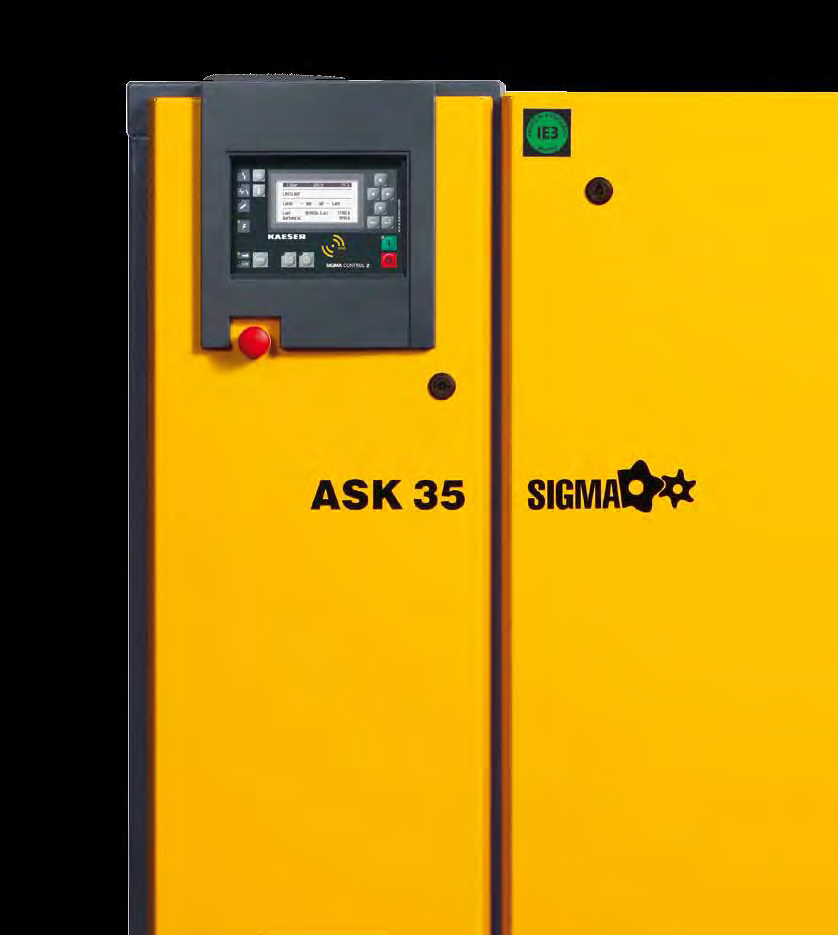

3 Kompresor řady ASK Obr.: ASK 5

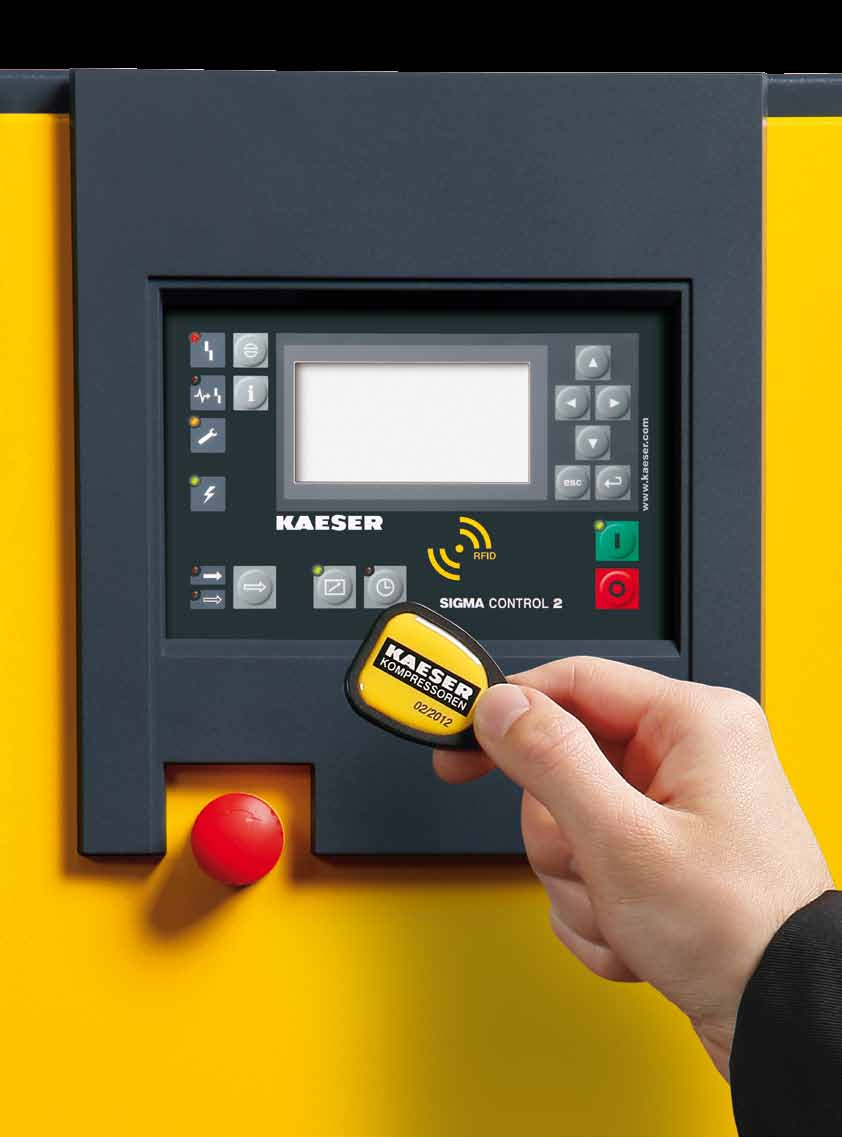

4 Řada ASK Přesvědčí i v detailu Name: Level: Valid until: Blok kompresoru se SIGMA PROFILEM Základem každého zařízení ASK je blok šroubového kompresoru s energeticky úsporným SIGMA PROFILEM. Je optimalizovaný z hlediska techniky proudění a rozhodně přispívá k tomu, že celé zařízení nastavuje nová měřítka v oblasti specifického výkonu. Řízení SIGMA CONTROL Řízení SIGMA CONTROL umožňuje efektivní řízení a kontrolu provozu kompresorů. Displej a čtečka RFID zjednodušují efektivní komunikaci a bezpečnost. Variabilní rozhraní nabízejí vysokou flexibilitu. Zdířka na paměťové karty SD usnadňuje aktualizace. Úspory energie: Motory IE Dlouho před povinností používat motory IE (EU:. ledna 05) budou provozovatelé šroubových kompresorů KAESER moci využívat výhod energetických úspor těchto vysoce efektivních hnacích motorů. Šetření díky snadnosti údržby Dobrá přístupnost všech údržbářských a servisních dílů šetří nároky na servis a náklady na něj. To přispívá ke zlepšení dostupnosti tlakového vzduchu a snížení nákladů. 5

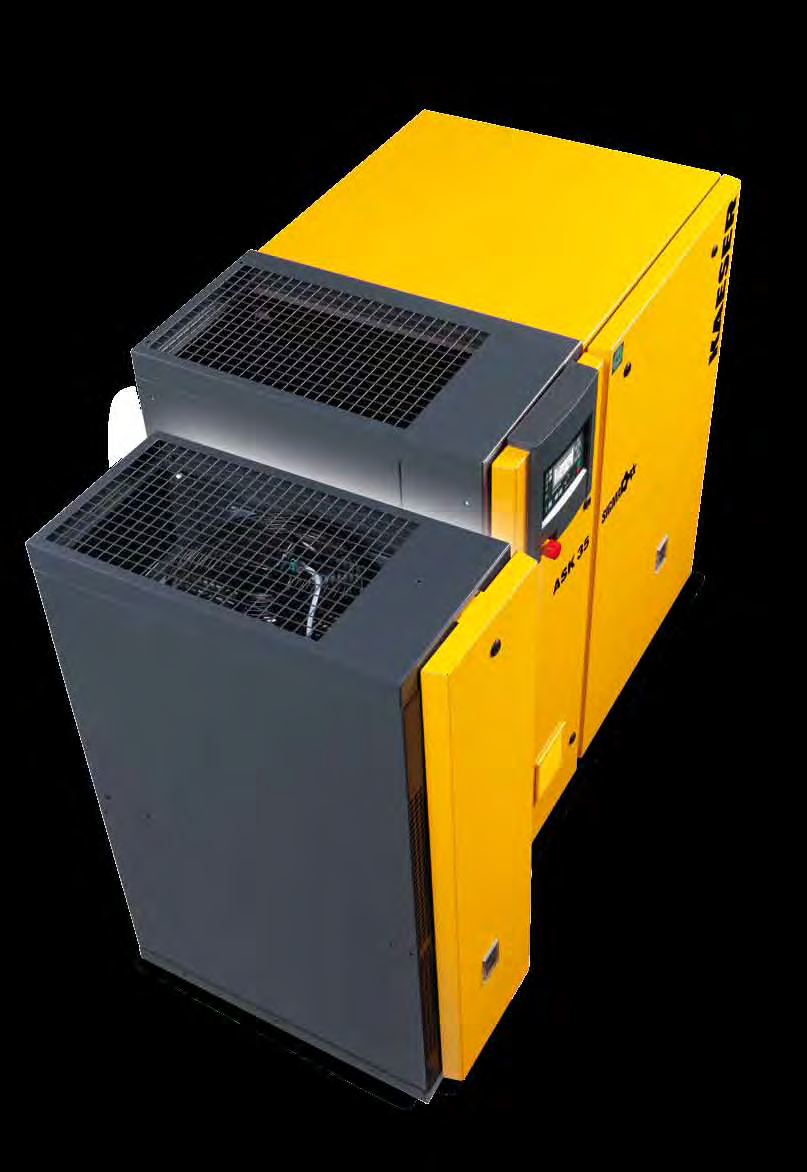

5 Řada ASK T S energeticky účinnou integrovanou sušičkou Spínání Regulace úspory energie kondenzační sušičky společnosti KAESER Úspora energie společnosti KAESER Běžné kondenzační sušičky s průtokovou regulací 0 0 Čas (min.) Regulace úspory energie Kondenzační sušička, integrovaná do zařízení ASK-T, je díky své regulaci úspory energie vysoce účinná. Pracuje pouze tehdy, je-li stlačený vzduch k sušení opravdu zapotřebí. To přináší správnou užitnou kvalitu stlačeného vzduchu při nejvyšší možné hospodárnosti. Deskový výměník tepla z jakostní oceli Deskový výměník tepla z jakostní oceli kondenzační sušičky je odolný proti korozi a znečištění. Deskový odlučovač kondenzátu spolehlivě odděluje vznikající kondenzát od proudu vzduchu i při kolísajícím průtoku tlakového vzduchu. Odlučovač kondenzátu z nerez oceli Kondenzační sušička s odvaděčem kondenzátu ECO DRAIN Obr.: ASK 5 T Nekorodující odlučovače z nerez oceli trvale zabezpečují spolehlivé vysoušení tlakového vzduchu. Vznikající kondenzát je bezpečně odlučován i v provozu s částečným zatížením. To je důležité zejména v případě redundantně pracujících vysoušečů v pneumatických stanicích Kondenzační sušička je vybavena odvaděčem kondenzátu ECO DRAIN. Ten pracuje v závislosti na úrovni a zabraňuje na rozdíl od magnetových ventilů ztrátám tlaku. To nejenom šetří energii, ale také zvyšuje provozní spolehlivost. 6 7

6 Řada ASK SFC Modulární uspořádání spolehlivá obsluha Specifický výkon (//m³/min) Běžná regulace počtu otáček Účinná regulace počtu otáček SFC Dodávané množství (m³/min) Optimalizovaný specifický výkon V každé stanici se stlačeným vzduchem běží kompresor s frekvenčním měničem déle než ve všech ostatních. Proto jsou modely ASK-SFC zkonstruovány pro nejvyšší účinnost, aniž by byl nutný extrémní počet otáček. To šetří energii a zvyšuje životnost a spolehlivost. Konstantní tlak Objem toku je možné v rámci regulačního rozsahu v závislosti na tlaku upravit podle spotřeby tlakového vzduchu. Přitom zůstane provozní tlak konstantní v rámci až +0, u. Snížení maximálního tlaku, které je tímto možné, šetří energii, a tím i finance. Obr.: ASD SFC Frekvenční měnič Siemens V zařízeních SFC firmy KAESER se používají frekvenční měniče od firmy Siemens. Nabízejí vynikající komunikaci mezi spínací skříní SFC a řízením kompresoru při maximálně možném stupni účinnosti. Celé zařízení má certifikát elektromagnetické kompatibility. Rozváděč SFC a SIGMA CONTROL jako dílčí komponenty a celkový systém kompresoru jsou testované a certifikované pro průmyslové sítě třídy A podle EN 550 podle směrnice o elektromagnetické kompatibilitě. 9

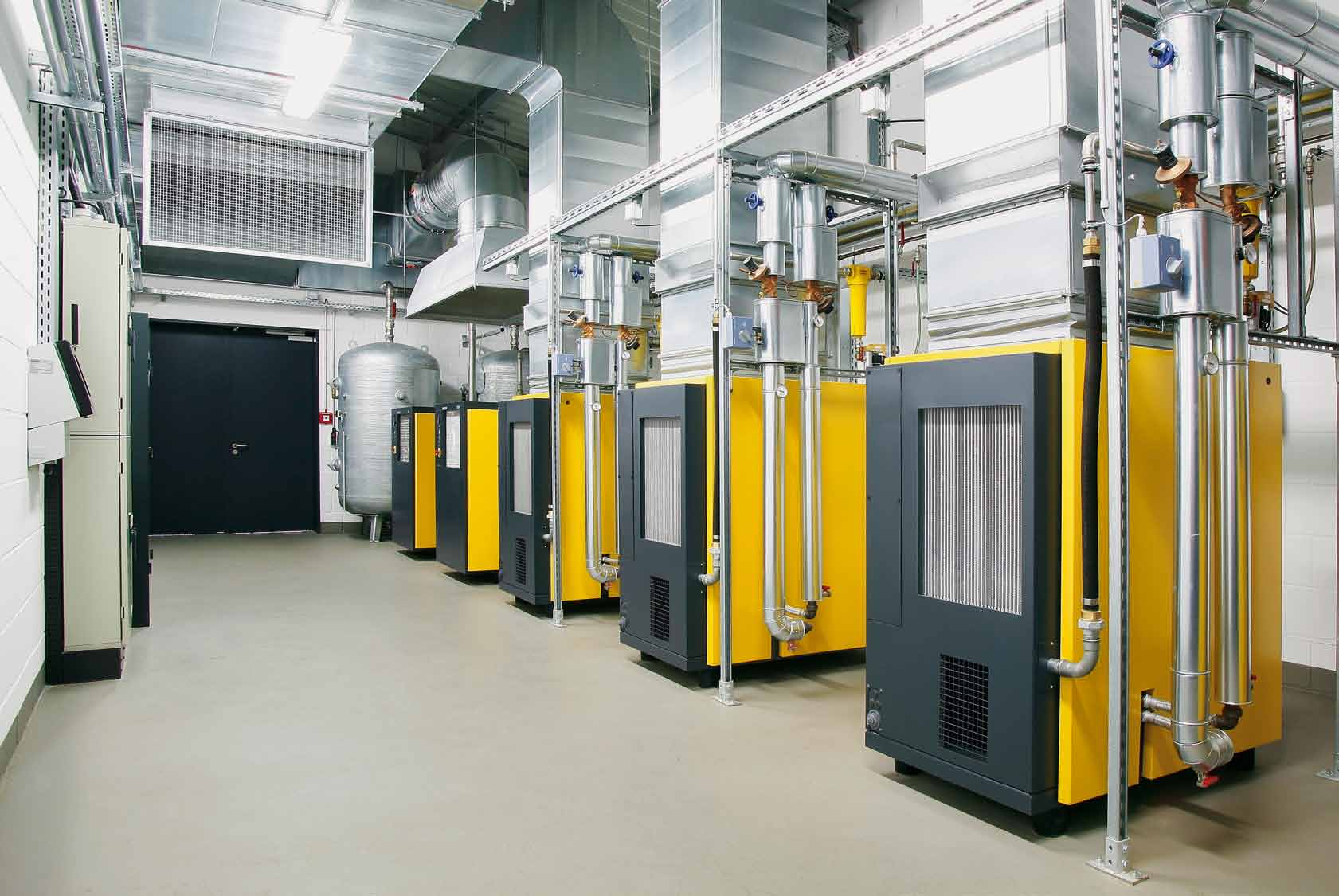

7 0

8 Vybavení Celé zařízení připravené k provozu, s plnou automatizací, dokonale zvukově odizolované, vibračně odizolované, obložení s prachotěsným krytem Zvuková izolace Obložení laminovanou minerální vlnou Vibrační izolace kovové protivibrační prvky, dvojitá vibrační izolace Blok kompresoru jednostupňový, se vstřikováním chladicí kapaliny pro optimální chlazení rotorů, originální šroubový kompresorový blok KAESER se SIGMA PROFILEM Pohon Pohon klínovým řemenem s automatickým napínáním Elektromotor Hnací motor s prvotřídní účinností třídy IE, kvalitní německý produkt, IP 55, ISO F jako dodatečná rezerva Elektrické komponenty Rozvodná skříň IP 5; ovládací transformátor, frekvenční měnič Siemens; bezpotenciálové kontakty pro vzduchotechniku Okruh chladicí kapaliny a vzduchový okruh Filtr suchého vzduchu; pneumatický sací a odvzdušňovací ventil; zásobní nádrž chladicí kapaliny s trojnásobným odlučovacím systémem; bezpečnostní ventil, zpětný ventil minimálního tlaku, termoventil a mikrofiltr v okruhu chladicí kapaliny; všechny vodiče v potrubí, elastické vodivé spoje Chlazení chlazení vzduchem; oddělené hliníkové chladiče pro tlakový vzduch a chladicí kapalinu; ventilátor Kondenzační sušička bezfreonová, chladicí prostředek Ra, dokonale izolovaná, hermeticky uzavřený okruh chladicí kapaliny, obtoková regulace horkého plynu, elektronický odvod kondenzátu SIGMA CONTROL LED v vách semaforu jako signalizace provozního stavu; displej s prostým textem, volitelně 0 jazyků, piktogramová tlačítka Soft-Touch, plně automatizovaný dohled a regulace, sériově volitelné řízení průtoku Dual, Quadro, Vario, rozhraní: ethernet; doplňkově volitelné komunikační moduly pro: Profibus DP; Modbus, Profinet a Devicenet. Port pro paměťovou kartu SD k záznamu dat a aktualizací; čtečka RFID, webový server K dodání podle výběru se systémem SIGMA CONTROL BASIC Blok šroubového kompresoru s energeticky úsporným SIGMA PROFILEM

9 Konstrukce Základní provedení Sací ventil Vstupní ventil Blok kompresoru Motor Separátor kapaliny Dochlazovač stlačeného vzduchu Chladič kapaliny Filtr kapaliny Radiální ventilátor Systém řízení SIGMA CONTROL

10 Technické údaje Základní provedení ASK 7 ASK Liefermenge *) *) Dodávané množství Gesamtanlage bei Celkové zařízení v případě Betriebsüberdruck provozního u max. Über druck Jmenovitý výkon Motornennvýkon leistung Rozměry Abmessungen šb xx hl. T xxhv m³/min mm,60 0,,70 Dodávané množství Liefermenge *) *) Celkové zařízení v případě Gesamtanlage bei provozního u Betriebsüberdruck max. Überdruck Jmenovitý Motornennvýkon leistung výkon KältetrocknerSpotřeba energie leistungskondenzační aufnahme sušičky **)**) Abmessungen Rozměry T xxhv šb xx hl. m³/min mm,60 0, 5 0, ,70 5,5,5 0,66 0,66,5 0,65,05 5,05 5,50,50 0,96 0,95 0,65,7 5, , G / G / G / Hladina Schallakustického drucktlaku **) pegel **) Hmotnost Masse db(a) kg ASK 5 T DruckPřipojení luftanstlačeného schluss vzduchu SchallHladina druckakustického pegel **) tlaku **) Masse Hmotnost db(a) kg G / G / x 70 x 55 G / SchallHladina druckakustického pegel **) tlaku **) Masse Hmotnost db(a) kg Provedení T-SFC s pohonem s regulací počtu otáček a integrovanou chladivovou sušičkou BetriebsProvozní überdruck Liefermenge *) *) Dodávané množství Gesamtanlage bei Celkové zařízení v případě Betriebsüberdruck provozního u max. Über druck MotornennJmenovitý výkon leistung výkon Abmessungen Rozměry T xxhv šb xx hl. m³/min mm 0,7 -,9 0 0,59 -, 0,67 -, 5, DruckPřipojení luftanstlačeného schluss vzduchu G / SchallHladina druckakustického pegel **) tlaku **) Masse Hmotnost db(a) kg 6 5 Modell Model ASK T SFC BetriebsProvozní überdruck Dodávané množství Liefermenge *) *) Celkové zařízení v případě Gesamtanlage bei provozního u Betriebsüberdruck max. Überdruck Jmenovitý Motornennvýkon leistung výkon KältetrocknerSpotřeba energie leistungskondenzační aufnahme sušičky **)**) Abmessungen Rozměry T xxhv šb xx hl. m³/min mm 0,7 -,9 0 0,59 -,,5 0, ,67 -, 5 DruckPřipojení luftanstlačeného schluss vzduchu G / 55 0 *) **) ASK T 0 55 ASK SFC ASK 7 T 70 Provedení SFC s pohonem s regulací počtu otáček Modell Model Modell Model BetriebsProvozní überdruck Připojení Druckstlačeného luftanvzduchu schluss 55 ASK 5 BetriebsProvozní überdruck 55 Modell Model Provedení T s integrovanou kondenzační sušičkou (chladicí prostředek R a) Dodávané množství celkového zařízení podle ISO 7: 009, Příloha C; absolutní sací tlak (a), chladicí teplota a teplota přiváděného vzduchu 0 Hladina hluku podle normy ISO 5 a základní normy ISO 96-, tolerance: ± db (A) 5

11 Zvolte dle potřeby/použití požadovaný stupeň úpravy: Vysvětlivky Úprava stlačeného vzduchu kondenzační sušičkou (rosný bod pod tlakem + C) ACT Adsorbér s aktivním uhlím Příklady použití: výběr tříd čistoty podle ISO 57- (00) AQUAMAT AQUAMAT AT Adsorpční sušička Regulační tlakový systém DLB Zásobník stlačeného vzduchu ECD ECO-DRAIN FB / FC Předřazený filtr FD Koncový filtr FE / Mikrofiltr G Kombinace mikrofiltru a aktivního uhlí FG Filtr s aktivním uhlím T Kondenzační sušička THNF Sáčkový látkový filtr ZK Cyklónový odlučovač Prach Voda Výroba potravin a pochutin Obzvláště čistý dopravovaný vzduch, chemické podniky Farmaceutický průmysl Tkalcovské stavy, fotolab FD ACT DLB DLB T* ECD 7 Brokování (otryskávání drtí) bez jakostního požadavku 5 7- Dopravovaný vzduch pro systémy na zpracování odpadních vod 6 7- AQUAMAT FB u šroubových kompresorů KAESER * V kondenzační sušičce, série TG až TI jsou volitelně instalovatelné FE mikrofiltry. jiné zařízení Prach Voda Technika čištění vzduchu a místností, farmaceutický prů- mysl, mlékařství, pivovarnictví - Olej FE Sestava při silně kolísající spotřebě tlakového vzduchu - - FD ACT DLB volitelně filtrace AT** FE ZK DLB AT** FG FE ECD Kompresor THNF FD AQUAMAT Max. počet částeček m³ při velikosti částečky d v µm * 0 Např. pro techniku na čistý vzduch a čisté prostory možná po konzultaci se společností KAESER nedefinováno nedefinováno nedefinováno 0,5 d, nedefinováno nedefinováno,0 d 5, Třída Kontrace částeček Cp in mg/m³ * < Cp 5 5 < Cp 0 Cp > 0 Voda Třída Tlakový rosný bod, ve C 0 Např. pro techniku na čistý vzduch a čisté prostory možná po konzultaci se společností KAESER C 0 C 0 C + C + 7 C + 0 C Třída Kontrace tekutého podílu vody CW v g/m³ * 7 9 CW 0,5 0,5 < CW 5 5 < CW 0 CW > 0 Olej Třída 0, d 0,5 FC Pevné částice / prach FE Pro tlakovzdušné sítě podléhající teplotám mrazu. Úprava stlačeného vzduchu adsorpční sušičkou (rosný bod pod tlakem -70 C) Zvláště pro dopravu suchého vzduchu, nástřiky vou, nejjemnější regulátory tlaku THNF Fotolab Kompresor Třídy kvality stlačeného vzduchu podle normy ISO 57-(00): Provozní vzduch, farmaceutický průmysl ZK G Balení, řídicí a přístrojový vzduch Lakovací zařízení T* Výroba čipů, optika, výroba potravin a pochutin volitelně filtrace Žádné požadavky na kvalitu FE Brokování (otryskávání drtí) Nástřik vy, nanášení práškového povlaku Celkový pracovní vzduch, pískování s jakostním požadavkem ** U adsorpčních sušiček s regenerací tepla je případně vyžadovaný koncový chladič. Třída Celková koncentrace oleje (tekutý, aerosol + plynný) [mg/m³]* 0 Např. pro techniku na čistý vzduch a čisté prostory možná po konzultaci se společností KAESER 0,0 0,,0 5,0 > 5,0 *) při referenčních podmínkách 0 C, (a), vlhkost vzduchu 0 % KAESER KOMPRESSOREN s.r.o. K Zelenči Praha 0 H. Počernice Obchodní oddělení Tel: Fax: Servisní oddělení Tel: info.czech@kaeser.com P-65/CZ./ Technické změny vyhrazeny! Technika čištění vzduchu a místností, mlékařství, pivovarnictví Olej Sestava při silně kolísající spotřebě tlakového vzduchu
