1

2 Seznámení se s tímto návodem umožní správnou instalaci a využití zaøízení, zajišující dlouhodobou a nezávadnou funkci. Elektrický prùtokový ohøívaè vody je urèen pro pevnou instalaci v obytných a podobných místnostech podle ÈSN a o zónách 1, 2, 3 koupelen a v umývacích prostorách podle ÈSN Pokud budou ohøívaèe instalovány do zóny 1 a 2, musí být jejich napájecí obvod vybaven doplòkovou ochranou - proudovým chránièem - se jmenovitým vybavovacím rozdílovým proudem I nepøesahujícím 30 ma. Pøi provozu nebo likvidaci zaøízení nutno dodržet pøíslušné národní pøedpisy o životním prostøedí a o likvidaci odpadu. V pøípadì, že zaøízení bude muset být sešrotováno, je zapotøebí postupovat pøi jeho likvidaci podle diferencovaného sbìru, což znamená respektovat rozdílnost materiálù a jejich složení (napø. kovy,umìlé hmoty, atd). Pøi diferencovaném sbìru je tøeba se obrátit na specializované firmy, které se zabývají sbìrem tìchto materiálù za souèasného respektování místních platných norem a pøedpisù. Výrobce si vyhrazuje právo provádìní zmìn, které nemusí být popsány v návodì, avšak zachovají všechny hlavní konstrukèní prvky. RPR - W TERM s.r.o Jablunkov, Školní 389

3 Popis ohøívaèe Zaøízení není povoleno instalovat v místech ohrožených nebezpeèím výbuchu. Chraòte pøed mrazem! Ohøívaè vody typ EPPV bonus je urèen k okamžitému a nepøetržitému ohøevu užitkové vody v domácnosti, laboratoøi, dílnì, atd. Ohøívaè je tlakový a je možno jej pøipojit k více odbìrným místùm najednou - umývadlo, vana, døez. Teplota vody se reguluje regulaèním kotouèem na krytu ohøívaèe. Otevøení ventilu teplé vody dojde k samoèinnému sepnutí ohøívaèe a sepnutí potøebného pøíkonu. V ohøívaèi jsou použity: - mìdìné trubkové topné tyèe - materiály vzdorující korozi a nereagující s vodou: mìï, mosaz Technická data Ohřívač EPPV bonus Příkon kw Napětí 400V 3~ Nominální proud A 3 x 15,9 3 X 21,7 3 x 24,5 3 x 30,3 3 x 34,6 Tlak vody MPa 0,1 0,6 Minimální prùtok l/min 2,5 Regulace teploty regulačním kotoučem C Průtok při ohřevu vody o t=30 l/min 5,3 7,2 8,2 10,1 11,6 Vnější rozměry šířka x výška x hlubka mm 228 x 450 x 127 Hmotnost kg ~5,5 Jištění A Minimální prùřez přívodních elektrických vodičù mm 2 4 x 2,5 4 x 4 4 x 6 Stupeò krytí IP24 Vodní přípojka G 1/2" CZE-007B 3

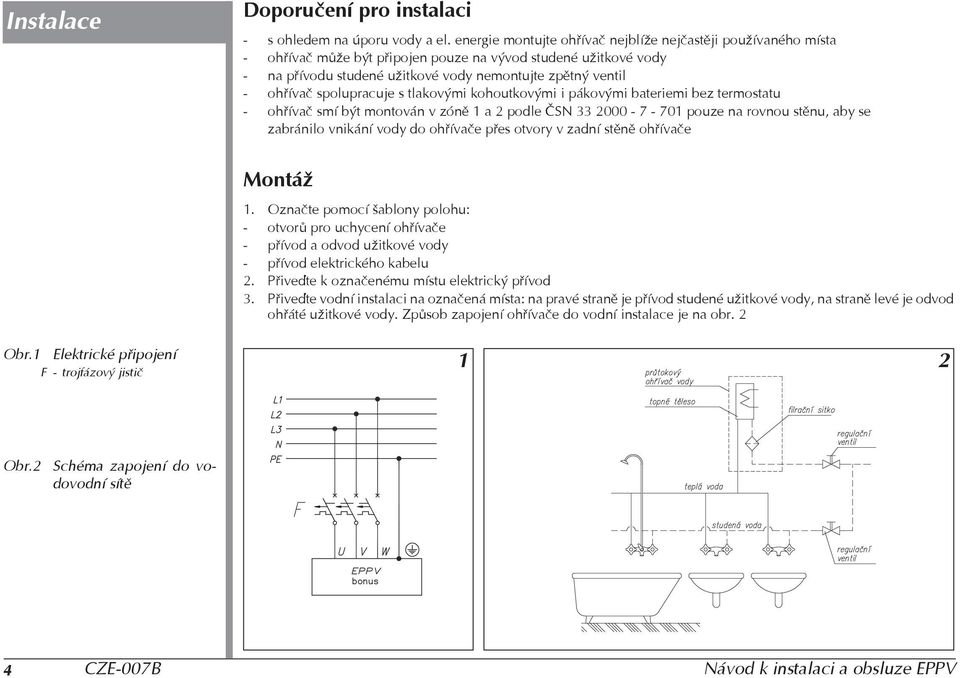

4 Instalace Doporuèení pro instalaci - s ohledem na úporu vody a el. energie montujte ohøívaè nejblíže nejèastìji používaného místa - ohøívaè mùže být pøipojen pouze na vývod studené užitkové vody - na pøívodu studené užitkové vody nemontujte zpìtný ventil - ohøívaè spolupracuje s tlakovými kohoutkovými i pákovými bateriemi bez termostatu - ohøívaè smí být montován v zónì 1 a 2 podle ÈSN pouze na rovnou stìnu, aby se zabránilo vnikání vody do ohøívaèe pøes otvory v zadní stìnì ohøívaèe Montáž 1. Oznaète pomocí šablony polohu: - otvorù pro uchycení ohøívaèe - pøívod a odvod užitkové vody - pøívod elektrického kabelu 2. Pøiveïte k oznaèenému místu elektrický pøívod 3. Pøiveïte vodní instalaci na oznaèená místa: na pravé stranì je pøívod studené užitkové vody, na stranì levé je odvod ohøáté užitkové vody. Zpùsob zapojení ohøívaèe do vodní instalace je na obr. 2 Obr.1 Elektrické pøipojení F - trojfázový jistiè 1 2 Obr.2 Schéma zapojení do vodovodní sítì 4 CZE-007B Návod k instalaci a obsluze EPPV

5 Obr.3 Demontáž krytu (8) - kryt (15) - upevòovací šrouby (16) - záchyty (17) - pøipojení - studená voda G 1/2" (18) - pøipojení - teplá voda G 1/2" NAST - konektor desky signalizace Obr.4 Tepelná pojistka WT-3 a) - zapnutí pojistky b) - pojistka zapnuta a) b) Sundejte kryt ohøívaèe obr.3: odšroubujte upevòovací šrouby (15), sundejte kryt ze záchytek (16) a rozpojte konektor (NAST) 5. Protáhnìte el. pøívod otvorem (5) obr.7 a zavìste ohøívaè na šrouby 6. Zapojte pøívod el. proudu k ohøívaèi dle obr Odstraòte gumové záslepky z pøívodù (17) a (18) obr.3 a zapojte ohøívaè do vodní sítì 8. Zkontrolujte tìsnost vodních spojù 9. Zkontrolujte zapnutí tepelné pojistky (3) obr Zkontrolujte, zda je ohøívaè namontován zadní deskou na zdi tak, aby nebyl možný pøístup do ohøívaèe zezadu 11. Pøi instalaci ohøívaèe v zónì 1 a 2 podle ÈSN zkontrolujte zda tìsnìní na zadní stranì ohøívaèe je dostateènì pøitlaèené na stìnu a brání zatékání vody za zadní desku ohøívaèe 12. Zapojte zpìt konektor (NAST) a nasaïte zpìt kryt ohøívaèe na záchytky (16) a zašroubujte šrouby (15) obr. 3 CZE-007B 5

6 Odvzdušnìní Provádìjte vždy po pøerušení dodávky vody v síti. 1. Vypnout pøívod el. proudu 2. Po dobu asi 30 sekund otevøít pøívod teplé vody, až se prùtok vody ustálí 3. Zapojit pøívod el. proudu Zavzdušnìní ohøívaèe mùže zpùsobit jeho poškození. Použití Obr.5 Signalizace pracovní polohy [9] - regulaèní kotouè [10] - pøipojeno k el. síti [12] - zapojení ohøevu 5 Ohøívaè se automaticky zapne pøi dosažení prùtoku vody 2,5 l/min. V závislosti na velikosti odbìru vody, nastavením teploty vody regulaèním kotouèem na horním krytu a teplotì vstupní vody, dojde k samoèinnému nastavení odpovídajícímu výkonu ohøívaèe. Na krytu ohøívaèe jsou umístìny 2 kontrolní svítilny: zelená - signalizuje pøipojení k síti èervená - signalizuje sepnutí ohøevu Jestliže po dobu ohøevu zaène èervená kontrolka blikat je prùtok vody pøíliš velký a ohøívaè nestaèí ohøát vodu na nastavenou teplotu. V pøípadì, že èervená kontrolka bliká a voda ohøívaèem neprotéká, jedná se o poruchu èidla teploty vstupní vody. Blikání èervené kontrolky tak, že kontrolka 1 sekundu svítí a 3 sekundy je zhasnutá znamená, že ohøívaè nehøeje z dùvodu odpojení jiným nadøazeným el. spotøebièem napø. jiný ohøívaè, HDO Toto naøízení je nutno napojit na svorky NA (obr. 7, 8). 6 CZE-007B Návod k instalaci a obsluze EPPV

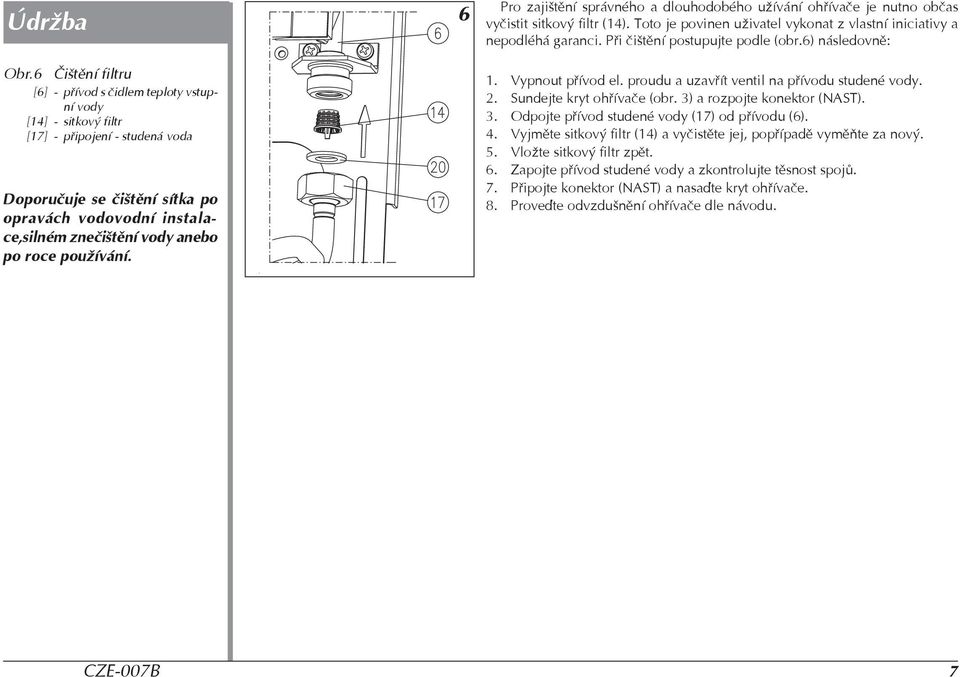

7 Údržba Obr.6 Èištìní filtru [6] - pøívod s èidlem teploty vstupní vody [14] - sitkový filtr [17] - pøipojení - studená voda Doporuèuje se èištìní sítka po opravách vodovodní instalace,silném zneèištìní vody anebo po roce používání. 6 Pro zajištìní správného a dlouhodobého užívání ohøívaèe je nutno obèas vyèistit sitkový filtr (14). Toto je povinen uživatel vykonat z vlastní iniciativy a nepodléhá garanci. Pøi èištìní postupujte podle (obr.6) následovnì: 1. Vypnout pøívod el. proudu a uzavøít ventil na pøívodu studené vody. 2. Sundejte kryt ohøívaèe (obr. 3) a rozpojte konektor (NAST). 3. Odpojte pøívod studené vody (17) od pøívodu (6). 4. Vyjmìte sitkový filtr (14) a vyèistìte jej, popøípadì vymìòte za nový. 5. Vložte sitkový filtr zpìt. 6. Zapojte pøívod studené vody a zkontrolujte tìsnost spojù. 7. Pøipojte konektor (NAST) a nasaïte kryt ohøívaèe. 8. Proveïte odvzdušnìní ohøívaèe dle návodu. CZE-007B 7

8 Konstrukce Jakékoliv zásahy do tepelné pojistky WT3 jsou zakázány a zpùsobí znièení ohøívaèe Obr.7 Konstrukce [1] - Topné tìleso [2] - Èidlo prùtoku [3] - Tepelná pojistka WT3 [4] - Svorka ochranného vodièe [5] - Otvor pro pøívod el. kabelu [7] - Zadní stìna [16] - Záchytky [17] - Vodní pøípojka - studená G1/2" [18] - Vodní pøípojka - teplá G 1/2" A1 - Deska regulace NAST - Konektor desky signalizace T1 - Konektor èidla teploty vstupní vody Q - Konektor èidla prùtoku NA - Konektor blokující èinnost ohøívaèe jiným nadøazeným spotøebièem SG - Konektor odpojovaèe ostatních spotøebièù XG - Svorkovnice pøipojení topného èlánku 7 V ohøívaèi jsou použity dva bezpeènostní prvky, které chrání ohøívaè pøed poškozením popøípadì znièením: - Tepelná pojistka WT3 (3), která po pøekroèení teploty 100 C v topném tìlese (1) odpojí pøívod el. proudu do ohøívaèe. Po odstranìní pøíèiny aktivace tepelné pojistky lze pojistku znovu zapnout. Tepelná pojistka neplní funkci el. jistièe! Ohøívaè je vybaven spínaèem, který umožòuje odpojit ostatní velké spotøebièe od sítì (napø. elektrické topení). Spínaè je vyveden na svorku oznaèenou SG (max.5 A /230V~). Svorka oznaèena NA zajišuje blokování èinnosti ohøívaèe napø. ve spolupráci s druhým ohøívaèem. 8 CZE-007B Návod k instalaci a obsluze EPPV

9 Obr.8 Schéma zapojení E1 - Topné tìleso (1) BV - Èidlo prùtoku (2) F1 - Tepelná pojistka WT - 3 (3) XG - Svorkovnice pøipojení topného èlánku A1 - Deska regulace A2 - Deska signalizace NAST - Konektor desky signalizace T1 - Èidlo teploty vstupní vody NA - Konektor blokující èinnost ohøívaèe jiným nadøazeným spotøebièem SG - Konektor odpojovaèe ostatních spotøebièù Sí Ohøev Na sta vení nárustu teploty 8 Rozpojení kontakù - blokování sepnutí ohøívaèe Poruchy provozu Pøed demontáži krytu odpojte pøívod el. proudu do ohøívaèe Odstranìní nìkterých poruch ohøívaèe - nesvítí kontrolní svítilny - špatný (žádný) spoj na konektoru NAST - porucha v pøívodu el. proudu - slabì nebo vùbec nehøeje - porucha el. instalace nebo ohøívaè odpojen jiným nadøazeným spotøebièem - malý prùtok vody - ucpaný sitkový filtr, špatnì otevøené ventily Odstranìní výše uvedených závad není obsahem garance. V pøípadì, že i po kontrole dle výše uvedených bodù ohøívaè nepracuje správnì, kontaktujte servis. CZE-007B 9

10 Kompletnost balení Ohøívaè EPPV Montážní šablona Tìsnìní Šrouby Návod Seznam servisù - 1 kus - 1 kus - 2 kusy - 2 kusy - 1 kus - 1 kus Záruèní podmínky 1. W term s.r.o. - udìluje kupujicimu - uživateli záruku 24 mìsícù od doby prodeje. 2. V pøípadì výskytu vady je užívatel povinen obrátit se na pøíslušný odborný servis. 3. Výrobce nese zodpovìdnost pouze tehdy, pokud nastala záruèní situace z pøíèiny poruchy zaøízení. 4. Výrobce má právo rozhodnout zda provede výmìnu èi opravu zaøízení. 5. Záruèní oprava je bezplatná. 6. Výrobce se zavazuje vykonat opravu ve lhùtì do 14-ti dnù od data doruèení do servisu. 7. Doba záruky se automaticky prodlužuje o dobu záruèní opravy. 8. Pokud dojde k nahrazení novým ohøívaèem záruèní lhùta bìží znova. 9. Nevyplnìný záruèí list má za následek ztrátu nároku na záruku. 10. Pøí opodstatnìné reklamaci v záruèní dobì budou náklady na dopravu vadného výrobku poštou hrazeny výrobcem po pøedložení potvrzeného pøepravního dokladu. 10 CZE-007B Návod k instalaci a obsluze EPPV

11 Záruèni list Elektrického prùtokového ohøivaèe vody typu EPPV CZE-007B 11
