1 Dnešní program Úvod 13:00 13:05 SIMATIC ET 200SP 13:05 13:45 Vojanec Přestávka 13:45 14:00 SIMATIC S :00 14:30 Rakušan SIMATIC Software SIMATIC S7-300, S :30 15:00 Kosek Přestávka 15:00 15:15 SIMATIC S7-400H 15:15 15:35 Kváč SIMATIC HMI 15:35 16:10 Plachý Strana 1 Diskuze, Závěr 16:10 16:15
2 TIA na dosah Novinky vizualizačních systémů Ing. Ladislav Plachý Produktový manager HMI Siemens s.r.o. I IA DT Siemensova 1, Praha 13 ladislav.plachy@siemens.com
3 Co nás čeká Comfort panely Basic panely Tlačítkové panely WinCC flexible SP3 WinCC V7.0 SP3 WinCC V11 SP2 35 minut Školení Strana 3
4 Cenově výhodné řešení SIMATIC HMI Panely Vysoké požadavky na výkon a funkčnost Velmi kvalitní širokoúhlý displej 4 22 Jednoduché na oživení a servis 3 15 Všechny potřebné základní funkce Doplněk k S Rychlé uvedení do provozu Jednoduchá modifikace Připojení přes kabel nebo bezdrátově Robustní Bezpečnostní koncept Mobilita a flexibilita Flexibilita a jednoduchost Strana 4
5 SIMATIC HMI Panely Jednotné pojmenování TP1200 Comfort Informace pro Basic a Comfort panely KTP1000 Basic color PN Dodatečné informace jen pro Basic panely Rozhraní DP nebo PN (PROFIBUS DP / PROFINET) Charakteristika displeje color nebo mono Rozsah funkcí Basic nebo Comfort Velikost displeje 1200 = 12 resp. Počet tlačítek 8 = 8 tlačítek Safety funkčnost F = Failsafe (např. KP8F) Typ ovládání TP = Touch Panel, KTP = Key Touch Panel, KP = Key Panel Strana 5
6 Comfort panely Strana 6
7 Comfort panely Integrovaná funkčnost je stejná pro všechny Comfort Panely Širokoúhlý displej s LED podsvícením Vyšší zabezpečení dat z archivů a receptur Inovovaný servisní koncept Nejmodernější řízení hospodaření s energií pomocí PROFIenergy Portrait na výšku je možné pro všechny dotykové (touch) panely Strana 7
8 SIMATIC HMI Comfort Panels Vyšší zabezpečení dat Dva sloty pro paměťové karty 1. Systémová 2. Archivní data Zabudovaná ochrana proti zničení archivů historických dat z důvodu výpadku napájení. Není nutný záložní zdroj napájení. Jen při použití Siemens HMI MMC karty 2GB! (Pokud zabezpečení nepotřebuji mohu použít i cizí SD kartu s až 32GB) Strana 8 Comfort panely zabezpečují archivy a receptury pomocí výměnných SD karet.
9 Comfort panely Nový servisní koncept Projekt download je možný: Není nutno kupovat Siemens kabel! Jen vložím kartu a vše se děje automaticky. Automatické zálohování: Standardní ethernetový kabel Mini USB kabel (typ A-B mini stejné jako při napojení externího disku k PC) MPI, Profibus Musí být Siemens HMI MMC karta 2GB (funguje je v Comfort panelech) Vloţím kartu do panelu Hlášení, ţe začal backup Uloţí se projekt, uţivatelé a receptury Pokud udělám nový download projektu, pak se obsah karty automaticky aktualizuje Tuto systémovou kartu mohu číst v normálním PC (nepotřebuji nic speciálního) MPI, Profibus Ethernet Kartu pak mohu vložit do jiného, ale typově stejného panelu. Strana 9 USB cable (type A - B mini).
10 Comfort panely Nové funkce Vše pod kontrolou system diagnostic viewer System diagnostic view Zobrazuje stav jednotlivých komponent (PLC, moduly, objednací čísla, informace z RSE) Mohu si vybírat ze všech PLC, která jsou přístupná na síti Pouze pro Comfort panely Symboly ukazují stav jednotlivých komponent. Strana 10
11 Comfort panely Integrovaná funkčnost je stejná pro všechny Comfort Panely Comfort Panels 4", 7", 9", 12" DP/PN Archivy, scripty, Internet Explorer, PDF/Excel/Word zobrazovač, Media Player, F(x) funkce, prohlížeč systémové diagnostiky Comfort Panels 15", 19", 22" DP/PN/ETH Strana 11
12 Comfort panely Profinet Integrované PROFINET rozhraní 4 1 PROFINET rozhraní (PROFINET RT 10/100MBit/s) PROFINET rozhraní s integrovaným Switchem (PROFINET RT 10/100MBit/s) Od 15 třetí PROFINET rozhraní pro připojení na další komunikační síť (PROFINET základní funkce 1 GBit/s) Strana 12
13 HMI Basic / Comfort Panels & Panel PCs Systémové hranice Basic Panels 3 & 4 Basic Panels 6, 10 & 15 Comfort Panels 4 Comfort Panels 7-12 Comfort Panels Nanopanel PC IPC277D 7-19 Tags Alarmy Receptury Obrazovky Archivy Skripty Online jazykové verze 5 32 Sm@rtClients Viewer / Multimedia Internet Explorer, PDF Word und Excel Viewer, Media Player PC - otevřenost Strana 13
14 Comfort panely Technická data Ceny jsou pouze orientační a mohou se ještě změnit. TP1500 Comfor 3000 KP1500 Comfort 3150 TP1900 Comfor 3600 TP2200 Comfor W 7 W 9 W 12 W 15 W 19 W 22 W Velikost displeje 4,3 7,0 9,0 12,1 15,4 Rozlišení 480x x x800 18,5 1366x768 21,5 1920x1080 Velikost projektu 4 MB 12 MB Proměnné Alarmy Receptury 100 / 200 / 200* 300 / 500 / 1000* Obrazovky Archivy 10 / ** 50 / ** 24 MB / Skripty Viewer / Multimedia Internet Explorer, PDF, Word- und Excel- Viewer, Multimedia Player 200 Sm@rtServer Strana 14 *) Počet receptur / Počet záznamů v receptuře / Počet sloupců receptury **) Počet archivů / Počet zápisů do archivu Ano
15 3rd Party Siemens Comfort panely Komunikace s PLC S7-200 S S7-300 S7-400 WinAC SIMATIC HMI HTTP Protokoll *) LOGO! Grundgerät 0BA7 *) *) přes Ethernet (TCP/IP) DP PN Allen Bradley Mitsubishi Modicon Omron DF 1 Ethernet/IP Fx MC TCP/IP Modbus RTU Modbus TCP Hostlink/Multilink Jiná PLC OPC Client Strana 15
16 Comfort panely Demo projekt Comfort panely podklady pro demo projekty Demo projekt pro celý svět Tisíce staţení Potřebujeme Nejzajímavější obrazovku z projektu pro Comfort panel Pokud bude pouţita do demo projektu, bude na ní uvedena firma, která ji vytvořila Výborná reklama Strana 16 Návrhy zasílejte na: Ladislav.plachy@siemens.com
17 Basic panely Strana 17
18 Basic panely 3 až 15 Stejné funkce pro všechny panely. Basic Panels nabízejí optimální řešení pro jednoduché a středně náročné úlohy. Nutno zvolit jen velikost displeje. Strana 18
19 Basic panely Touch ovládání pro standardní úlohy Funkční tlačítka pro často opakované nebo velmi důležité úlohy. Strana 19
20 Basic panely Současně Touch a klávesy Pouze 1 komunikační rozhraní Hlášení, trendy receptury 250 (3,4 mono) / 128/ (od 4 color) proměnných IP 65 Siemens kvalita SIMATIC HMI Basic Panels KTP400 Basic USB a ext. karty Archivace a VB Scripty Remanentní buffer pro hlášení Sm@rt Access/ Service WinAC CE / MP Multimedia Optiony Rozšiřitelnost Strana 20
21 Basic panely Ceny jsou pouze orientační a mohou se měnit. PROFIBUS PROFINET 2.kv EUR 180 EUR 250 EUR cca 330 EUR KTP600 Basic color DP EUR 400 EUR KP300 Basic mono PN KTP400 Basic mono PN KTP400 Basic color PN EUR 1400 EUR KP400 Basic color PN 2400 EUR KTP600 Basic mono PN KTP1000 Basic KTP600 Basic color DP color PN KTP1000 Basic color PN TP1500 Basic color PN Strana 21
22 Migrace Basic panely KTP400 Basic color PN Key Touch Panel (= KTP) PROFINET rozhraní 4,3 širokoúhlý barevný displej Projekční prostředí WinCC V11 Basic 2.kv 2012 KP400 Basic color PN Key Panel (= KP) PROFINET rozhraní 4,3 širokoúhlý displej Alfanumerická klávesnice (zadání obdobné jako u mobilních telefonů Projekční prostředíwincc V11 Basic Strana 22 OP 77A KP400 Basic color PN je nástupce OP77A
23 Basic panely KP300 Basic mono PN KTP400 Basic mono PN KTP600 Basic mono PN KP400 Basic color PN KTP400 Basic color PN KTP600 Basic color PN Displej 4:3 STN LCD mono Širokoúhlý barevný TFT LCD 4:3 barevný TFT LCD Velikost displeje 3,6 3,8 5,7 4,3 5,7 Rozlišení 240x80 320x x x240 Barvy černobílý 4 odstíny šedé 256 barev Ţivotnost podsvícení Ovládání Tlačítka Tlačítka a touch Tlačítka Tlačítka a touch Funkční klávesy RS 485/422 (MPI/DP) Ethernet (PN) Multimedia Card / SD / USB / CF Ne Přední krytí IP65 / NEMA 4 Certifikáty Strana 23 Ne Ano CE / culus / C-Tick
24 Basic panely Uţivatelská paměť KP300 Basic mono PN KTP400 Basic mono PN KTP400 Basic color PN KP400 Basic color PN KTP600 Basic mono PN KTP600 Basic color DP KTP600 Basic color PN KTP1000 Basic color DP KTP1000 Basic color PN KTP1500 Basic color PN 512 kb 1024 kb Počet proměnných Obrazovek 50 Hlášení / třídy hlášení 200 / 32 Remanentní paměťová oblast paměti pro hlášení Trendů (online) 25 Rezepty Archivace/ Scripty Sm@rtServer WinCC (TIA Portal) 40 kb (integrovaná Flash) pro 5 receptů, 20 záznamů, 20 poloţek záznamu Ne Ne od WinCC Basic V11 Strana 24
25 3rd Party Siemens Basic panely S7-200 S S7-300 S7-400 ET200S CPU LOGO! 0BA7 *) DP PN *) přes Ethernet (TCP/IP) Allen Bradley Mitsubishi Modicon Omron DF1 EtherNet/IP FX Modbus seriell Modbus TCP/IP Hostlink/Multilink Strana 25
26 Tlačítkové panely Strana 26
27 Key Panels - Tlačítkové panely Úspory na materiálu není nutno prodrátovat tlačítka (vše jde po ethernetu) Rychlejší uvedení do provozu a modifikace Strana 27
28 Tlačítkové panely KP8 PN and KP8F PN 8 velkých, volně konfigurovatelný tlačítek s LED podsvíceným pozadím Nastavitelný jas Konfigurovatelná barva podsvícení (červená, zelená, modrá, bílá, ţlutá) Zpětná vazba od stisknutí klávesy IP65 z přední strany Snadné na čištění Moţná varianta se safety Jiţ je na trhu Strana 28
29 Tlačítkové panely KP8 PN and KP8F PN Moţné jako doplněk do rozšiřujících jednotek PRO zařízení Integrovaný 2-port PROFINET switch 8 digitálních, volně definovaných vstupů nebo výstupů KP8F má navíc 2 safety vstupy Kdyţ pouţijete 1 safety emergency stop, SIL3 je moţné Kdyţ pouţijete 2 safety emergency stops, SIL2 je moţné KP8F je moţno připojit na 2 PLC (1xF, 1xklasické) Integrovaná diagnostika ATEX 22/2 Konfigurace STEP 7 V5.5 STEP 7 V11 Basic STEP 7 V11 Professional IO controller Safety IO controller HMI KP8F Strana 29
30 Tlačítkové panely KP8 PN and KP8F PN KP8 PN 6AV3688-3AY36-0AX0 270,- EUR Projektování v PLC KP8F PN 6AV3688-3AF37-0AX0 390,- EUR Input area (z panelu) 1.byte Tlačítka 2.byte Digitální vstupy Output area (do panelu) Připraveno 6 FC pro nastavení barvy tlačítka a jedno pro blikání. 1.byte 2.byte 3.byte Červená Zelená Modrá Barvy je možno kombinovat 2.byte Digitální výstupy Nastavení jasu Provádí se ve STEP7 v HW konfiguraci (pro tyto panely existuje GSD soubor) Strana 30
31 Siemens PN Tlačítkové panely KP32F PN S S7-300 S velkých, volně konfigurovatelný tlačítek s LED podsvíceným pozadím Zpětná vazba od stisknutí klávesy Konfigurovatelná barva podsvícení (červená, zelená, modrá, bílá, ţlutá) Automatický test světelné signalizace a tlačítek při náběhu panelu IP65 z přední strany Integrovaný 2-port PROFINET switch 16 digitálních, volně definovaných vstupů nebo výstupů 16 digitálních volně definovaných vstupů 4 safety vstupy Strana 31 Redundantní připojení IO-Controller Safety IO-Controller KP8F PN KP32F PN
32 Přístroj Vývojové prostředí Tlačítkové panely STEP 7 Professional STEP 7 Basic S7 1200, Key Panels ET 200 CPU, S7 300, S7 400, WinAC STEP 7 Safety Strana 32
33 Tlačítkové panely Objednací číslo Orientační ceny KP8 PN 6AV3688-3AY36-0AX0 270,00 EUR KP8F PN 6AV3688-3AF37-0AX0 390,00 EUR KP32F PN 6AV3688-3EH47-0AX ,00 EUR Strana 33
34 WinCC flexible 2008 SP3 Strana 34
35 WinCC flexible 2008 SP3 Microsoft operating system WinCC flexible 2008 SP3 Micro CSA Runtime Windows XP Home SP3 X - - Windows XP Professional SP3 X X X Windows 7 Professional (32Bit) X X X Windows 7 Enterprise (32Bit) X X X Windows 7 Ultimate (32Bit) X X X new Windows 7 Professional (64Bit) X X X new Windows 7 Enterprise (64Bit) X X X new Windows 7 Ultimate (64Bit) X X X Microsoft operating system Windows XP Embedded SP2 Windows XP Embedded Standard 2009 WinCC flexible 2008 SP3 Runtime X X Windows 7 Embedded Standard new X Strana 35
36 WinCC flexible 2008 SP3 Nová rozlišení pro PC Runtime: 1980x1080 (16:9) 1280x800* (16:10) 800x480* (16:10) *) Rozlišení nového panel PC - IPC 277D Strana 36
37 WinCC flexible 2008 SP3 Mobile Panel 277 (F) IWLAN V2 Podpora Simotion Pozn.: Pro Failsafe panely (jen paralelně s S7 F CPU) Strana 37
38 WinCC flexible 2008 SP3 MP Touch daylight jako standardní panel Strana 38
39 WinCC flexible 2008 SP3 Routing pro project-download také pro WinCE 3 panely, pokud je Engineering PC na S7-Ethernet Zařízení: OP77B, OP/TP 177B-6, MobilePanel 177, OP/TP 277 Strana 39 Následující cesty pro Routing jsou moţné: zdroj: S7-Ethernet, cíl: S7-Ethernet zdroj: S7-Ethernet, cíl: MPI/PROFIBUS
40 Ceny jsou pouze orientační a mohou se měnit. WinCC flexible 2008 SP3 SIMATIC WinCC flexible Micro - Update 2008, 2008 SP1, 2008 SP2 -> 2008 SP3 DVD containing WinCC flexible 2008 Micro inkl. SP3 6AV6610-0AA51-3CU8 Data medium only 25,- EUR SIMATIC WinCC flexible Compact/Standard/Advanced - Update 2008, 2008 SP1, 2008 SP2 -> 2008 SP3 DVD containing WinCC flexible 2008 Compact/Standard/Advanced inkl. SP3 6AV6613-0AA51-3CU8 Data medium only 25,- EUR SIMATIC WinCC flexible Runtime - Update 2008, 2008 SP1, 2008 SP2 -> 2008 SP3 CD containing WinCC flexible 2008 Runtime inkl. SP3 6AV6613-1XA51-3CU8 Data medium only 25,- EUR Strana 40
41 WinCC V7.0 SP3 Strana 41
42 WinCC V7.0 SP3 Support of 64-bit Operating Systems Windows Server 2008 R2 Windows 7 64-bit (Professional, Enterprise, Ultimate) Windows 2003 Server SP2 pro WinCC Server / SingleStation / Client Windows 2003 Server R2 SP2 pro WinCC Server / SingleStation / Client Windows 2008 Server SP2 (32-Bit) pro WinCC Server / SingleStation / Client Windows Server 2008 R2 SP1 (64-Bit) pro WinCC Server / SingleStation Windows XP Professional SP3 pro SingleStation / Client / Server do 3 Clients Windows 7 SP1 (32-Bit / 64-Bit) Professional, Enterprise, Ultimate pro WinCC SingleStation / Client Strana 42

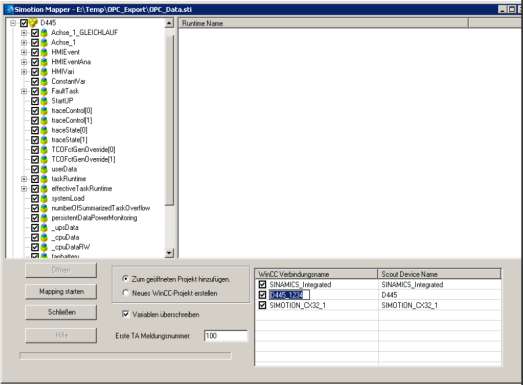

43 WinCC V7.0 SP3 Komunikační kanál pro SIMOTION Je moţné přidat do existujícího WinCC projektu exportovaný SIMOTION SCOUT projekt. Export je vytvořen pomocí SIMOTION Mapperu. Strana 43
44 WinCC V7.0 SP3 Client pro OPC UA (Unified Architecture) Přístup na OPC UA Servery třetích stran Tag access acc. OPC Unified Architecture Specification Part 8: Data Access Release Strana 44

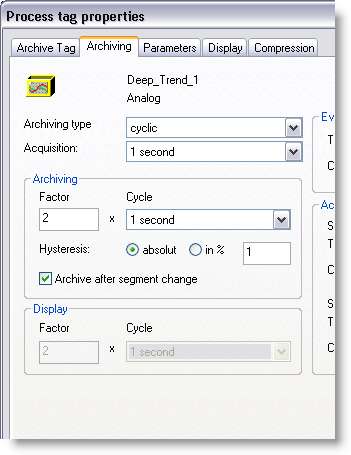

45 WinCC V7.0 SP3 Není zapnutý Swinging Door algoritmus Příklad: Archivace bez hystereze Neuloží se jen úplně stejné hodnoty Strana 45
46 WinCC V7.0 SP3 Není zapnutý Swinging Door algoritmus Příklad: Archivace s hysterezí = 1 Strana 46 Uloží se hodnoty, které jsou od poslední uložené hodnoty větší min. o 1

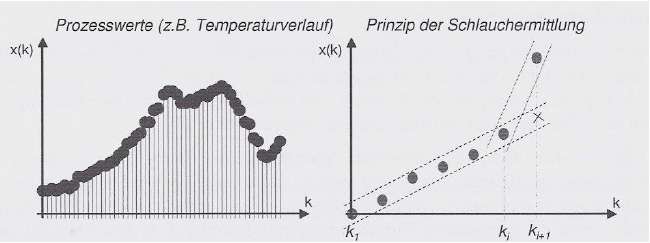

47 WinCC V7.0 SP3 Je zapnutý Swinging Door algoritmus Příklad: Swinging Door Strana 47
48 WinCC V7.0 SP3 Je zapnutý Swinging Door algoritmus Příklad Strana 48
49 WinCC V7.0 SP3 TrendControl Číselné zobrazení Onlinevalue nebo Archivvalue v Online Trend Control Strana 49
50 Ceny jsou pouze orientační a mohou se měnit. WinCC V7.0 SP3 WinCC V7 Update Pro Upgrade V7.0 -> V7.0 SP3 (jendvd) S79220-B3611-P 25,-EUR Strana 50
51 WinCC V11 SP2 (TIA Portal) Strana 51
52 WinCC V11 SP2 (TIA Portal) Migrace projektů z WinCC V7.0 SP2 Není moţná migrace integrovaných projektů v Simatic Manageru Komunikační ovladač pro S ve WinCC Runtime Professional Je nutný S firmware 2.2 Podpora bezdrátového mobilního panelu Mobile Panel 277 IWLAN V2 Strana 52
53 WinCC V11 SP2 (TIA Portal) - Inženýrský SW 32-bitové operační systémy: Microsoft Windows XP Home SP3 (jen WinCC Basic) Microsoft Windows XP Professional SP3 Microsoft Windows 7 Home Premium (s nebo bez) (jen WinCC Basic) Microsoft Windows 7 Professional (s nebo bez SP1) Microsoft Windows 7 Enterprise (s nebo bez SP1) Microsoft Windows 7 Ultimate (s nebo bez SP1) Microsoft Windows 2003 Server R2 Standard Edition SP2 (WinCC Comfort/Advanced/Professional) Microsoft Windows Server 2008 Standard Edition SP2 (WinCC Comfort/Advanced/Professional) Strana 53
54 WinCC V11 SP2 (TIA Portal) Inženýrský SW 64-bitové operační systémy: Microsoft Windows 7 Home Premium (s nebo bez SP1) (jen WinCC Basic) Microsoft Windows 7 Professional (s nebo bez SP1) Microsoft Windows 7 Enterprise (s nebo bez SP1) Microsoft Windows 7 Ultimate SP1 Microsoft Windows Server 2008 R2 Standard Edition (s nebo bez SP1) (WinCC Comfort/Advanced/Professional) Strana 54
55 WinCC V11 SP2 (TIA Portal) RT WinCC Runtime Advanced V11 SP2 je uvolněn pro následující 32-bitové operační sytémy: Microsoft Windows XP Professional SP3, Windows Embedded Standard 2009 (pro IPC / HMI IPC 2x7C, 4x7C), Microsoft Windows Server 2003 R2 StdE SP2, Microsoft Windows Server 2008 StdE SP2, Microsoft Windows 7 Professional (s nebo bez SP1), Microsoft Windows 7 Enterprise (s nebo bez SP1), Microsoft Windows 7 Ultimate (s nebo bez SP1), Microsoft Windows Embedded Standard 7 (pro IPC / HMI IPC 4x7C) WinCC Runtime Advanced V11 SP2 je uvolněn pro následující 64-bitové operační sytémy : Microsoft Windows 7 Professional (s nebo bez SP1), Microsoft Windows 7 Enterprise (s nebo bez SP1), Microsoft Windows 7 Ultimate SP1, Microsoft Windows Server 2008 R2 Standard Edition (s nebo bez SP1) WinCC Runtime Professional V11 SP2 je uvolněn pro následující 32-bitové operační sytémy: (WinCC Runtime Professional singlestation, Server, Client): Microsoft Windows XP Professional SP3, Windows Embedded Standard 2009 (pro IPC / HMI IPC 4x7C), Microsoft Windows Server 2003 R2 StdE SP2, Microsoft Windows Server 2008 StdE SP2, Microsoft Windows 7 Professional (s nebo bez SP1), Microsoft Windows 7 Enterprise (s nebo bez SP1), Microsoft Windows 7 Ultimate (s nebo bez SP1), Microsoft Windows Embedded Standard 7 (pro IPC / HMI IPC 4x7C) WinCC Runtime Professional V11 SP2 je uvolněn pro následující 32-bitové operační sytémy: Microsoft Windows 7 Professional (s nebo bez SP1), Microsoft Windows 7 Enterprise (s nebo bez SP1), Microsoft Windows 7 Ultimate SP1, Microsoft Windows Server 2008 R2 Standard Edition (s nebo bez SP1) Strana 55
56 WinCC V11 SP2 (TIA Portal) Kompatibilita s ostatními produkty WinCC Basic V11 SP2 můţe být paralelně na PC s STEP 7 V5.4 nebo V5.5, STEP , WinCC flexible (2008 a vyšší) a WinCC (7.0 SP2 a vyšší). WinCC Comfort/Advanced/Professional V11 SP2 můţe být paralelně na PC s STEP 7 V5.4 nebo V5.5, STEP , WinCC flexible (2008 vyšší). Paralelní instalace s WinCC V6/V7 není povolena. Je povolena paralelní instalace WinCC V11 SP2 a STEP 7 V11 SP1. Pozn. Po upgrade WinCC flexible 2008 na WinCC V11 vznikne Combo licence, kterou lze pouţít na oba produkty. Pokud se dále přejde pomoci Powerpacku na WinCC Professional, tak lze pouţít Combo licenci jen pro WinCC flexible 2008 SP2 update 13 a vyšší. Strana 56
57 WinCC V11 SP2 (TIA Portal) Změna licenčního klíče pro WinCC Basic Od WinCC SP 2 bude WinCC Basic dodáváno s tzv. Floating License key. Zákazník, který provede upgrade na existující WinCC Basic V11 32-bitové instalaci, bude potřebovat jen SP2 (např. pomocí Trial verze). Existující licenci je moţné dále uţívat. Zákazník, který provede upgrade jako novou instalaci WinCC Basic na Windows 7 64-bitovém operačním systémubude pořebovat novou licenci -> Floating License update (6AV2100-0AA01-0AE5). Strana 57
58 Ceny jsou pouze orientační a mohou se měnit. WinCC V11 SP2 (TIA Portal) SIMATIC WinCC Engineering Trial Licenses SIMATIC WinCC Basic V11 SP2, TRIAL 6AV2100-0AA01-0AA7 25 SIMATIC WinCC Comfort/Advanced V11 SP2, TRIAL 6AV2102-0AA01-0AA7 25 SIMATIC WinCC Professional V11 SP2, TRIAL 6AV2103-0AA01-0AA7 25 WinCC Updates WinCC V11 / V11 SP1 -> WinCC V11 SP2 SIMATIC WinCC Basic V11 SP2 Single -> Floating License Package 6AV2100-0AA01-0AE5 40 Strana 58
59 Školení Strana 59
60 Školení TIA-SYSUP TIA-WCCMUP TIA-WCCM 3 dny 1 den 3 dny Přechodové školení ze STEP7 5.x na STEP7 V11 (TIA Portal) Simatic TIA Portal WinCC pro ovládací panely přechod z WinCC flexible na WinCC V11 (úroveň ovládacích panelů) Simatic TIA Portal WinCC pro ovládací panely Strana 60
61 Školení Human Machine Interface Basic Panely a LOGO! ladislav.plachy@siemens.com Strana 61
62 Práce s obrazovkou (screen) - Text field (zobrazení textu) Využiji animace (Animations) Appearance změna barvy textu, pozadí a blikání Visibility viditelnost/neviditelnost objektu Direct movement libovolný pohyb objektu Diagonal movement pohyb objektu po diagonále Horizontal movement pohyb vodorovně Vertical movement pohyb svisle Označit objekt Potřebuji měnit barvu textu podle hodnoty proměnné (Tagu) z PLC Přepnout na záložku Animations Strana 62
63 Práce s obrazovkou (screen) - Text field (zobrazení textu) Měním barvu textu použiji animaci Appearence Navolit animaci Výběr Tagu, který řídí animaci. Otevřít okno pro výběr Tagu, který řídí animaci. Použiji Tag AI AI = 0 černý text, zelený podklad AI = 1 černý text, červený podklad a bliká Strana 63
64 Práce s obrazovkou (screen) - Text field (zobrazení textu) Zadat 1. rozsah hodnoty Tagu AI Pro hodnotu 0 nastavit zelené pozadí, černý text a bez blikání. Použiji Tag AI AI = 0 černý text, zelený podklad AI = 1 černý text, červený podklad a bliká Strana 64
65 Práce s obrazovkou (screen) - Text field (zobrazení textu) Zadat 2. rozsah hodnoty Tagu AI Pro hodnotu 1 nastavit červené pozadí, černý text a blikání. Použiji Tag AI AI = 0 černý text, zelený podklad AI = 1 černý text, červený podklad a bliká Strana 65
66 Dnešní program Úvod 13:00 13:05 SIMATIC ET 200SP 13:05 13:45 Vojanec Přestávka 13:45 14:00 SIMATIC S :00 14:30 Rakušan SIMATIC Software SIMATIC S7-300, S :30 15:00 Kosek Přestávka 15:00 15:15 SIMATIC S7-400H 15:15 15:35 Kváč SIMATIC HMI 15:35 16:10 Plachý Strana 66 Diskuze, Závěr 16:10 16:15
67 Diskuze For internal use only / Siemens AG All Rights Reserved.
