1 N Á V O D K P O U Ž I T Í USB Data Logger Verze 06/07 Èíslo výrobku DL-100T teplota Èíslo výrobku DL-120THTeplota/vlhkost Úèel použití Kompaktní datový logger DL-100T je vybaven vnitøním teplotním senzorem, výrobek DL- 120TH navíc senzorem snímajícím vlhkost vzduchu. Oba dva pøístroje jsou napájeny z baterií. Namìøené údaje jsou zaznamenávány v pravidelných intervalech od 2 vteøin do 24 hodin. Pøístroj je schopen uložit až 32,000 namìøených hodnot (u DL-120TH se jedná o 16,000 teplotních a 16,000 vlhkostních hodnot). Toto množství umožòuje archivaci hodnot po dobu nìkolika let. Pøístroj je pøizpùsoben k instalaci na zeï. Datový logger je k PC pøipojen standardním zpùsobem prostøednictvím USB datového nosièe. Jednotlivá data jsou graficky vyhodnocována pomocí programu. Export dat k provedení vyhodnocení u stolu je také umožnìn. Navíc, zaznamenané údaje mohou být uloženy pro pozdìjší zpracování. Pøístroj je napájen lithiovými bateriemi s dlouhou životností. Pøístroj je vybaven ochranným krytem chránícím pøed vodou a mùže být využit jak ve vnitøních tak venkovních prostorech. Jakékoliv jiné užití pøístroje než je uvedeno výše mùže zpùsobit poškození výrobku, dále zde hrozí riziko elektrického zkratu, požáru èi šoku. Žádná èást výrobku nesmí být modifikována èi pøestavována. Není povoleno použít pøístroj, pokud ochranný kryt není dùslednì uzavøen. Nesmí být otevøen ani kryt na baterie. Èinnost pøístroje v nepøíznivých venkovních podmínkách jako je pøítomnost prachu èi výbušných plynù, výparù nebo rozpouštìdel není povolena. Tyto bezpeènostní pokyny musí být bezpodmíneènì dodržovány! Rozsah dodávky pøístroj Data logger lithiové baterie pøipevnìní na zeï s potøebným materiálem (adhezní podložku nepoužívejte pøi teplotách nižších než 5ºC) CD.se.softwarem.(pro.Windows 98/ 2000/XP/Vista) návod k použití Popis jednotlivých èástí 1 ochranný kryt 2 USB pøívodová zástrèka 3.ALM displej (LED žluto/èervený) 4 REC displej (LED zelený) 5 gumové tìsnìní 6 vestavìná pøihrádka na baterie 7 otvor pro senzory 8 tlaèítko na zadní stranì Bezpeènostní pokyny Pøed použitím pøístroje si peèlivì proètìte veškeré bezpeènostní pokyny, obsahují dùležité informace nezbytné ke správné èinnosti pøístroje. V pøípadì poškození èi škody zpùsobené nedodržením bezpeènostních pokynù a pokynù uvedených v návodu k použití, nelze uplatnit záruku. Výrobce v tomto pøípadì nenese žádnou zodpovìdnost za následky. Vážený zákazníku, následující pokyny nejsou urèeny pouze k ochranì vašeho zdraví, ale také k ochranì tohoto pøístroje. Peèlivì si proto pøeètìte následující instrukce.

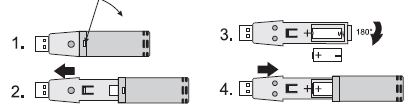

2 Používané symboly Vykøièník zobrazený v trojúhelníku znaèí dùležitou informaci, která musí být striktnì dodržena. Symbol ruky pøidává poznámku èi radu. Tento výrobek byl testován a splòuje požadavky pøíslušných evropských pøíruèek. Obecné informace Z bezpeènostních a schvalovacích dùvodù (CE) není pøípustná žádná modifikace èi pøestavba jednotlivých dílù výrobku. Pøístroj není hraèka a nepatøí do blízkosti dìtí. Hrozí riziko spolknutí malých èástí, z kterých se pøístroj skládá. Obalový materiál nenechávejte bez dozoru. Hrozí riziko udušení! S pøístrojem zacházejte opatrnì, pøevržení, úder èi dokonce pád mùže zpùsobit vážné poškození pøístroje. Pøístroj nepoužívejte v pøítomnosti výbušných plynù, výparù èi prachu. Ujistìte se, že baterie jsou v bezvadném stavu. Baterie se nesmí vhazovat do ohnì. Hrozí riziko výbuchu. Baterie ani jejich pøihrádku nikdy nerozebírejte. Bìžné baterie nikdy znova nenabíjejte. Hrozí riziko exploze. V pøípadì delší neèinnosti pøístroje odstraòte baterie. První použití pøístroje Pøístroj je vybaven ochranným krytem a gumovým tìsnìním proti úèinkùm vody. Tato ochrana umožòuje èinnost pøístroje i ve vlhkém prostøedí. Ochranný kryt musí být odstranìn pøi výmìnì baterií èi pøi pøenosu uložených dat do PC. Ochranný kryt je pevnì pøipojen k pøístroji a to díky gumovému tìsnìní. Ochranným víkem opatrnì otáèejte dopøedu a zpìt, dokud ho nestáhnete. Pøed zaznamenáváním dat musíte ochranné víèko opìt øádnì pøipevnit. Vložení/výmìna baterií Pøed zapoèetím èinnosti s pøístrojem vložte nejprve pøiložené baterie. Vyhnìte se èinnosti v blízkosti: 1.silného magnetického a elektromagnetického pole 2.vysílajících antén èi HF generátorù nebo mohou ovlivnit výsledky mìøení. Baterie a akumulátorové baterie Baterie odstraòte z blízkosti dìtí. Pøi vkládání baterií sledujte polaritu. Baterie nenechávejte bez dozoru, hrozí riziko polknutí jak dìtmi tak domácími zvíøaty. V pøípadì polknutí okamžitì kontaktujte lékaøe. Pøi manipulaci s použitými èi poškozenými bateriemi používejte ochranné rukavice, hrozí riziko poleptání kùže. 1. špièatým pøedmìtem (šroubovák èi podobnì) otevøete pouzdro pøístroje. Vyjmìte kryt ve smìru šipky. 2. Pøístroj vyjmìte z pouzdra. 3. Otoète pøístrojem a vložte baterie dle správné polarity oznaèené v pøihrádce na baterie. Na chvíli se rozsvítí oba displeje (støídavì, zelenì, žlutì, zelenì) a dojde k ovìøení správnosti polarity baterií. 4. Pøístroj vložte zpìt do pouzdra. Nyní je pøipraven k èinnosti.

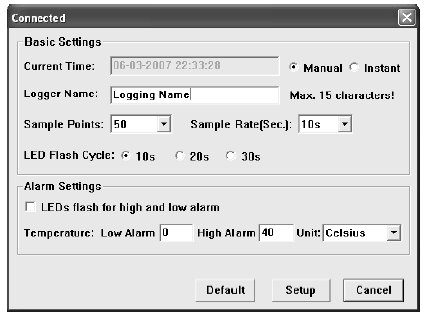

3 Baterie je nutno vymìnit v pøípadì, že se pøi zahájení mìøení nerozsvítí ani jeden displej nebo pokud v 60 vteøinovém intervalu bliká èervený text ALM. Pøi výmìnì baterií èi pokud dojde k ukonèení èinnosti pøístroje z dùvodu vybitých baterií, nedochází ke ztrátì uložených dat. V programu si mùžete pøednastavit datalogger pomocí linku Datalogger Setup nebo pomocí malé ikony na funkèní lištì. Pomoc èi detalní popis jednotlivých funkcí je umístìn.v menu.help Help/HelpTopics. Instalace driveru/software Systémové požadavky Operaèní systém Windows 98/2000/XP/Vista, CPU 500MHz (doporuèeno 1 GHz), pamì 128 MB (doporuèeno 256 MB), volné místo na disku (cca 55 MB), jeden volné USB1.1 nebo 2.0 pøipojení Pøiložené CD vložte do pøíslušného disku. Úspìšné pøipojení je zobrazeno na horní modré lištì. Connected = datalogger je pøipraven k èinnosti Not Connected = datalogger není pøipraven k èinnosti, není pøipojen. Instalaèní program se spustí automaticky. Nicménì mùže se stát, že budete požádáni o manuální spuštìní programu. V tomto pøípadì zahajte soubor setup.exe na CD. Instalaèní CD vás automaticky provede instalací programu. Budete požádáni o akceptaci licenèních podmínek a vybídnuti k definování vlastního instalaèního adresáøe. Na obrazovce se vytvoøí ikona nainstalovaného programu ( Temperature Datalogger Graph or Datalogger Graph ) Propojte datalogger s PC. PC ohlásí nový hardware a zaène s instalací USB driveru. Postupujte dle pokynù uvedených na instalaèním CD: Po dokonèení instalace, zahajte program Temperature Datalogger Graph nebo Datalogger Graph (v závislosti na typu pøístroje). Po úspìšném naprogramování dataloggeru, stisknìte tlaèítko SETUP k uložení nastavení do pøístroje. Zobrazí se informace ohlednì statusu. K zahájení procesu nahrávání dat, stisknìte tlaèítko (8). Potvrïte tlaèítkem OK. V intervalu pøednastavení, bude 2x rychleji blikat zelenì REC (4). Zahajte èinnost pøístroje.

4 Zahájení mìøení Proces nahrávání dat v požadované lokaci zahajte stisknutím tlaèítka (8) na pøístroji. Start je potvrzen souèasnì probíhajícím blikáním LED REC a ALM. Jakmile dojde k dosažení nastaveného stupnì nahrávání (pøíklad 50), nahrávání se automaticky zastaví. Nahrávání mùžete také automaticky kdykoliv zastavit a to snímáním dat na PC. Zelenì blikající REC pøestane. Žlutì blikající ALM bude dále blikat každých 60 vteøin. Snímání dat z pøístroje Propojte pøístroj s PC. Zahajte program Temperature Datalogger Graph nebo Datalogger Graph. Na lištì vyberte Link/Data Download a poté tlaèítko Download. Vyberte lokaci pro uložení dat a pojmenujte ji. Stisknìte SAVE. Pokud si pøejete vidìt údaje okamžitì, vyberte View, pokud ne, jdìte na Cancel. K ukonèení èinnosti zavøete okno programu. Po ukonèení snímání vždy odpojte pøístroj od PC. Prodlužujete tímto životnost baterií. Likvidace výrobku Nepotøebné elektronické zaøízení je nebezpeèným odpadem a proto nesmí být vyhozen do komunálního odpadu. V okamžiku kdy se pøístroj pro vás stává nepotøebným, zlikvidujte ho, prosím, dle platných zákonných požadavkù a to nejlépe ve sbìrném dvoøe. Vyhození do komunálního odpadu není povoleno! Likvidace vybitých baterií Uživatel je ze zákona povinen vrátit použité baterie. V žádném pøípadì baterie nepatøí do komunálního odpadu! Baterie/dobíjecí baterie obsahující škodlivé substance jsou oznaèeny následujícími symboly, které znamenají, že vyhození baterií do komunálního odpadu není povoleno. Symboly pro nebezpeèné tìžké kovy jsou: Cd-kadmium, Hg-rtu, Pb-olovo. Baterie se bezplatnì likvidují ve sbìrných dvorech, v obchodech èi na všech místech, kde je výrobek prodáván. Tímto postupujete dle zákonných pøedpisù a chováte se šetrnì vùèi životnímu prostøedí! Technické..údaje DL-100T DL-100TH Provozní napìtí 3.6 V lithiové baterie 1/2AA Životnost baterií pøi 5s intervalu 1 rok, pøi 10s intervalu 2.5 roku Max. mìøitelné hodnoty 32,000 16,000 pro teplotu, 16,000 pro vlhkost Mìøené teplotní rozpìtí -40 do 70 C Pøesnost mìøení teploty Doba odezvy ± 1 C (0 do 40 C), ± 2.5 C (zbytkové rozpìtí) pøibližnì 20 s Mìøené rozpìtí vlhkosti vzduchu % RH Pøesnost mìøení vlhkosti --- ± 3% Doba odezvy --- pøibližnì 5 s Pøesný rosný bod (pøi 25 C a %RH) --- ± 2% Rozlišení Interval mìøení 0.1 C/0.1% RH 2/5/10/30 vteøin, 1/5/10/30 vteøin, 1/2/3/6/12/24 hodin Rozmìry (d x š x v) 130 x 30 x 25 Hmotnost 20 g Pøiložená adhezní podložka využitelná k instalaci pøístroje na zeï, musí být vždy suchá, bez mastnoty a stop prachu. Používejte pouze pøi teplotách nad 5 C.
