Ceník. platnost od U až 0,11 W/m 2 K R až 9,06 m 2 K/W. Cihly, které nemusíte zateplovat

Transkript

1 Cihla - Vaše jistota && teplo && && trvanlivost && ekologie český výrobce s tradicí od roku 1876 Ceník platnost od NG nová generace stavebního systému Cihly, které nemusíte zateplovat U až 0,11 W/m 2 K R až 9,06 m 2 K/W dotisk červen 2012

2 OBSAH Pasivní, nulové, nízkoenergetické a energeticky úsporné bydlení... str. 3 Zdění z cihel HELUZ... str. 4-5 Přehled sortimentu... str. 6 Cihly HELUZ... str Maloformátové cihly... str. 15 Speciální tvarovky... str. 16 Cihelné obkladové pásky HELUZ, dlažba HELUZ... str. 16 Nepálené hliněné cihly... str. 16 Akustické cihly HELUZ... str. 17 Materiály a pomůcky... str Cihelné komíny HELUZ... str Keramické stropní panely HELUZ... str Stropy HELUZ MIAKO... str Nosné roletové a žaluziové překlady HELUZ... str Překlady HELUZ... str. 30 HELUZ DŮM - zákaznické služby... str Školení HELUZ, Výstavy str. 33 Obchodní, dodací a platební podmínky... str Technické informace... str. 36 Řešení pro obvodové stěny... str. 37 Parametry zdiva... str Oblastní obchodní manažeři Oblast 2-12 Lukáš Čech DiS cech@heluz.cz Oblast Bc. Tomáš Pour pour@heluz.cz Technicko-obchodní poradci ČR Oblast Jméno Mobil Okresy 2 Marta Novotná novotna@heluz.cz České Budějovice, část okresu Benešov, Tábor, Pelhřimov, Jindřichův Hradec 3 Ing. Zdeněk Pacalt pacalt@heluz.cz Český Krumlov, Prachatice, Klatovy, Příbram, Strakonice, Písek 4 Karel Naxera naxera@heluz.cz Tachov, Plzeň - sever, Plzeň - město, Rokycany, Domažlice, Plzeň -jih 5 Pavel Procházka prochazkap@heluz.cz Ústí nad Labem, Teplice, Litoměřice, Most, Chomutov, Louny, Rakovník, Sokolov, K. Vary, Cheb 6 Roman Dastych dastych@heluz.cz Praha 2, 4, 10, část okresu Benešov 7 Jan Plašil plasil@heluz.cz Praha - západ, Praha 5-7 (po rychlostní na Příbram - R1), Beroun, Mělník, Kladno 8 Petr Lisec lisec@heluz.cz Praha - východ, Praha 1, 3, 8, 9, Nymburk, Kolín 9 Petr Huml huml@heluz.cz Děčín, Liberec, Jablonec nad Nisou, Česká Lípa, Mladá Boleslav 10 Vladimír Rinn rinn@heluz.cz Semily, Jičín, Trutnov, Náchod 11 Zdeněk Špryňar sprynar@heluz.cz Hradec Králové, Rychnov nad Kněžnou, Pardubice, Ústí nad Orlicí, Svitavy 12 Petr Novák novak@heluz.cz Chrudim, Havlíčkův Brod, Žďár nad Sázavou, Jihlava, Třebíč, Kutná Hora 13 Ing. Marie Borisová borisova@heluz.cz Brno, Blansko, Brno - venkov (severní část) 14 Rostislav Michálek michalek@heluz.cz Brno - venkov (jižní část), Olomouc, Prostějov 15 Ing. Jiří Hrobár hrobar@heluz.cz Kroměříž, Znojmo, Vyškov, Přerov 16 Stanislav Zvonek zvonek@heluz.cz Zlín, Uherské Hradiště, Hodonín, Břeclav 17 Josef Kowolowski kowolowski@heluz.cz Frýdek-Místek, část Polska 18 René Švancer svancer@heluz.cz Opava, Ostrava, Nový Jičín, Vsetín, Jeseník, Šumperk, Bruntál, Karviná Specialisté pro ČR Jméno Mobil Ing. Miroslav Mohelský mohelsky@heluz.cz Specialista na velké projekční organizace ČR - oblast východ Lukáš Cvach cvach@heluz.cz Specialista na velké projekční organizace ČR - oblast západ Roman Dastych dastych@heluz.cz Specialista na velké projekční organizace ČR - Praha Jan Míchal michal@heluz.cz Specialista na komíny - Čechy Petr Mühlberger muhlberger@heluz.cz Specialista na panely Martin Kubík, DiS kubik@heluz.cz Specialista na roletové překlady a komíny - Morava, Západní SK Strana 2 Technické změny vyhrazeny

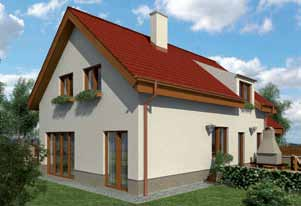

3 HELUZ NABÍZÍ VÍCE NEŽ KATALOGOVÝCH PROJEKTŮ RODINNÝCH DOMŮ V cihelném systému HELUZ je zpracováno již více než originálních katalogových projektů rodinných domů, které Vám nabízí naše spolupracující projektové kanceláře. Katalogy projektů naleznete na Projekty jsou nabízeny také v zrcadlové variantě a do projektové dokumentace lze zpracovat změny na základě Vašich individuálních požadavků. Pasivní, nízkoenergetické a energeticky úsporné bydlení se stavebním systémem HELUZ CIHLOVÝ PASIVNÍ DŮM HELUZ HIT typ výstavby prodejní materiálu HELUZ s garáží cihlový dům počet osob / obytné místnosti 4 / 4 roční potřeba tepla na vytápění 18,6 kwh/m 2 obytná plocha 64,1 m² užitná plocha 137,4 m² zastavěná plocha 108,7 m 2 obestavěný prostor 660 m 3 sklon /výška střechy garážové stání 40 / 7,68 m garáž a komínem + doprava ZDARMA od Kč * Orientační za hrubou stavbu bez DPH od Kč bez DPH ( Kč s DPH 14 %) Orientační za dokončení stavby bez DPH od Kč bez DPH ( Kč s DPH 14 %) Orientační za stavbu na klíč bez DPH od Kč bez DPH ( Kč s DPH 14 %) projektu včetně DPH + bonus energetický průkaz ZDARMA Zdarma 2in1 ** Cihelný pasivní dům HELUZ HIT CIHELNÝ PASIVNÍ DŮM HELUZ POHODA typ výstavby cihlový dům počet osob / obytné místnosti 6 / 5 roční potřeba tepla na vytápění 18,4 kwh/m 2 obytná plocha 82,00 m 2 užitná plocha 139,70 m 2 zastavěná plocha 88,69 m 2 obestavěný prostor 602,3 m 3 sklon /výška střechy 10 / 7,30 m garážové stání ne prodejní materiálu HELUZ s komínem bez DPH + doprava ZDARMA od Kč * od Kč bez DPH Orientační za hrubou stavbu bez DPH Orientační za dokončení stavby bez DPH Orientační za stavbu na klíč bez DPH ( Kč s DPH 14 %) od Kč bez DPH ( Kč s DPH 14 %) od Kč bez DPH ( Kč s DPH 14 %) projektu včetně DPH + bonus energetický průkaz ZDARMA Zdarma 2in1 ** Cihelný pasivní dům HELUZ POHODA * Nejedná se o ceníkovou cenu materiálu HELUZ, ale o cenu se započtením slev. Uvedená materiálu HELUZ je pouze orientační. Aktuální platná je uvedena na Projekt zákazník objednává přímo u společnosti HELUZ a je společností HELUZ přímo dodáván odběrateli (zákazníkovi). Materiál HELUZ je objednáván též přímo u společnosti HELUZ. Dodáván je pak prostřednictvím smluvního partnera společnosti HELUZ blízkého lokalitě stavby. Dodávka přes smluvního partnera nemá vliv na výši prodejní ceny. ** Záloha Kč bude vrá při odběru kompletního cihelného systému HELUZ s obvodovou zdí HELUZ FAMILY 2in1. Záloha Kč, část zálohy ve výši Kč bude vrá při odběru kompletního cihelného systému HELUZ s obvodovou zdí HELUZ FAMILY. Cena projektu je poté Kč. Záloha Kč, část zálohy ve výši Kč bude vrá při odběru kompletního cihelného systému HELUZ s obvodovou zdí HELUZ STI nebo HELUZ PLUS. Cena projektu je poté Kč. Technické změny vyhrazeny Strana 3

4 Využijte snížené sazby DPH - práce v kupní ceně materiálu Profesionální tým HELUZ Výhody: Profesionální kvalita výstavby garantovaná výrobcem Rychlost výstavby na úrovni montovaného domku Nepotřebujete zařízení staveniště Zapomeňte na položku přesun hmot Mobilní tým s působením po celé ČR Zpracování nabídky zdarma Naše nabídková je o % nižší než jsou ceny ÚRS * Nabídka platí pro realizace v roce U fakturace lze využít sníženou sazbu DPH při splnění podmínek daných zákonem č. 235/2004 Sb. Bližší informace str. 34. * ÚRS - ústav rozpočtové správy KOČÍ GROUP s. r. o. Svojšovice Strančice Kontaktujte nás: , projekty@heluz.cz, kdopak nám to postaví? Stáhněte si katalog stavebních firem na a vyberte si certifikovanou a kvalitní stavební firmu dle vašeho přání. kdopak nám to postaví? Katalog dodavatelů zděných cihelných staveb ze systému Heluz v Čr Způsoby zdění z broušených cihel HELUZ HELUZ pěna (polyuretanová pěna) Speciální polyuretanová pěna se nanáší aplikační pistolí. (spára 1 mm) HELUZ celoplošné lepidlo Malta pro celoplošnou tenkou spáru překrývá celoplošně dutiny v cihlách. (výsledná spára 1 mm) HELUZ lepidlo Malta pro tenkou spáru pokrývá žebra cihel, dutiny v cihlách nejsou překryty. (spára 1 mm) HELUZ doporučuje systém lepení, protože tak lze dosáhnout nejlepších vlastností zdiva. Namáčení broušených cihel do lepidla Pokud není pro danou tloušťku zdiva k dispozici nanášecí válec lepidla, cihly HELUZ se namáčejí přímo v namáčecí nádobě spodní ložnou plochou do lepidla určeného pro tenkou spáru. Upozorňujeme, že hodnoty uváděné v technických materiálech jsou pro zdivo, kdy byla použita technologie nanášení nanášecím válcem. Strana 4 Technické změny vyhrazeny

5 Způsoby zdění z cihel HELUZ FAMILY 2in1 Způsoby zdění z nebroušených cihel HELUZ HELUZ malta TM (spára 8-12 mm) HELUZ malta TM (spára 8-12 mm) HELUZ maltatrend (spára 6 mm) Stavět s firmou HELUZ je výhodné Nebroušené cihly HELUZ mají jmenovitou výšku 238 mm. Jsou vyráběny s výškovou tolerancí od 0 do 4 mm. Při dodržení skladebné výšky 250 mm vychází průměrná spára 8-12 mm. Při dodržení průměrné tloušťky spáry 8 mm můžete ušetřit až 30 % nákladů na zdicí maltu. Další možností je použití TREND s průměrnou tloušťkou spáry 6 mm a úsporou 50 % nákladů na zdicí maltu. Při použití TREND je skladebná výška nepatrně snížena. Řešení tepelných mostů z cihelných bloků HELUZ Snížení tepelných ztrát první vrstvy zdiva Místem, kde nejčastěji dochází k výrazným tepelným ztrátám, je přechod zdiva a betonového základu. Řešením je vysypání první vrstvy zdiva tepelněizolačním materiálem drceným polystyrénem HELUZ PLUS a HELUZ R nebo použít zdivo s integrovanou tepelnou izolací FAMILY 2in1. Pro snadné a rychlé vyplnění dutin je vhodné použít přípravek pro zasypávání polystyrénem (viz. obrázky níže). Tento zasypávací přípravek slouží pro vysypávání hlavně první vrstvy cihel drceným polystyrénem. Je to rychlá a levná metoda pro snížení tepelných ztrát ze zdiva do základové desky. Přípravek lze použít pro různé šířky zdiva. Je přizpůsoben pro práci s lehkým tepelněizolačním sypkým materiálem i za vyšších povětrnostních podmínek. plnění zásobníku polystyrénem posouvání přípravku po zdivu FAMILY 2in1 - zdivo s integrovanou tepelnou izolací Řešení tepelných mostů kolem rámů oken a dveří Z důvodů eliminace tepelných mostů kolem rámů oken a dveří se parapety a ostění otvorů vyzdívají pomocí cihel krajových a krajových polovičních s kapsou pro vložení izolantu, který přeruší tepelný most kolem rámů oken či zárubní dveří. V parapetní vrstvě cihlu ukládáme do lože z tepelněizolační HELUZ TM otočenou na bok tak, aby kapsa pro vložení izolantu směřovala nahoru (obr. 1). Ostění otvoru zdíme takovým způsobem, aby cihly krajové a krajové poloviční byly převázány. V parapetu i ostění otvoru vznikne drážka. Do ní vložíme pruhy extrudovaného polystyrénu, který navazuje na tepelnou izolaci překladu (obr. 2 a 3). obr. 1 obr. 2 obr. 3 Prostup tepla tvarovkou HELUZ STI 44 kolem okenního rámu STI 44-K s extrudovaným polystyrénem STI 44 bez extrudovaného polystyrénu Technické změny vyhrazeny Strana 5

6 Přehled sortimentu HELUZ Název cihelného bloku HELUZ broušená varianta integrovaná vnitřní izolace 2in1 vysypávání polystyrénem na stavbě * K K-1/2 1/2 R R s kapsou N 30/24N ZDARMA lepidlo ZDARMA celoplošné lepidlo ZDARMA HELUZ pěna ZDARMA zakládací malta FAMILY 50 2in1 FAMILY 50 STI 49 FAMILY 44 2in1 FAMILY 44 STI 44 PLUS 44 P STI 40 PLUS 40 P FAMILY 38 2in1 FAMILY 38 STI 38 PLUS 38 P PLUS 36,5 P 15 36,5 FAMILY 30 2in1 FAMILY 30 STI 30 PLUS 30 P FAMILY 25 2in1 FAMILY 25 STI 25 PLUS 25 UNI P , ,5 8 6,5 * Polystyrénem lze vysypat libovolný sortiment. na str Legenda: zdivo pro pasivní a nulové stavby požadovaný součinitel prostupu tepla U obvodové konstrukce do 0,15 W/(m²K) % úspora energie v porovnání s běžným bytovým fondem zdivo pro energeticky úsporné stavby požadovaný součinitel prostupu tepla U obvodové konstrukce od 0,25 do 0,29 W/(m²K) o 30 % menší spotřeba energie než běžný dům zdivo vhodné pro bytové domy zdivo pro nízkoenergetické stavby požadovaný součinitel prostupu tepla U obvodové konstrukce do 0,25 W/(m²K) o 50 % menší spotřeba energie než běžná budova zdivo pro běžné (vyhovující) stavby požadovaný součinitel prostupu tepla U obvodové konstrukce 0,38 W/(m²K) zdivo vhodné pro příčky Cena za jednotku tepelného odporu u obvodového zdiva Strana 6 sortiment průměrná Kč/m 2 bez DPH zdiva včetně na jednotku tepelného odporu HELUZ FAMILY FAMILY 2in1 HELUZ STI Technické změny vyhrazeny HELUZ PLUS 210,- 250,- 290,- Výhody cihelného zdiva r tepelná akumulace r tepelná stabilita r zdivo dýchá r zdravý přírodní materiál

7 NG nová generace stavebního systému DOTOVANÁ POMOC PŘI ZALOŽENÍ BROUŠENÉHO ZDIVA! ZAKLÁDACÍ MALTA V HODNOTĚ Kč* ZDARMA! *Při obvyklé velikosti a provedení rodinného domu s podkrovím je zakládací malta použita na základové desce a na stropní desce. HELUZ doporučuje systém lepení HELUZ FAMILY pro pasivní, nulové a nízkoenergetické domy výrobku Vývoj produktu HELUZ FAMILY 50 2in1 byl realizován za finanční podpory z prostředků státního rozpočtu prostřednictvím Ministerstva průmyslu a obchodu ČR. nová generace stavebního systému - Nová technologie výroby (patentová přihl. č ). součinitel prostupu tepla U cihly třída reakce na oheň spotřeba charakt. zdiva včetně lepidla, pěny a zakládací spotřeba cihel/m 2 spotřeba cihel/m 3 paleta 134x100 bez DPH 16 ks 32 ks 50 ks včetně lepidla, pěny a zakládací s DPH včetně lepidla, pěny a zakládací mm [W/m 2 K] MPa l/m 2 MPa Kč/ks Kč/m 2 Kč/m 3 Kč/m 2 FAMILY 50 2in1, s pěnou 1) 0,11 8 B-s1, d0 5,0 2,37 1) 116, , , ,- 247/500/249 FAMILY 50,, s pěnou 1) 0,14 8 A1 5,0 3,7 1) 81, , , ,- 1) Tepelněizolační a statické vlastnosti bloků - hodnoty jsou uváděny při použití celoplošného lepidla. výrobku STI 49 broušená s pěnou STI 49 broušená STI 49 broušená součinitel prostupu tepla U cihly výpočt. zdiva STI 49 broušená spotřeba cihel/m 2 16 ks spotřeba cihel/m 3 32,7 ks paleta 134x ks charakt. zdiva spotřeba bez včetně lepidla, pěny a zakládací bez DPH bez včetně lepidla, pěny a zakládací bez s DPH včetně lepidla, pěny a zakládací mm [W/m2 K] MPa MPa MPa l/m 2 Kč/ks Kč/ks Kč/m 2 Kč/m 3 Kč/m 2 Kč/m 3 Kč/m 2 Kč/m 2 247/490/249 0,18 8 1,0 1,5 5 m 2 78,50 STI 49 spotřeba cihel/m 2 16 ks spotřeba cihel/m 3 32,7ks paleta 118x ks 1 256, ,- 1,9 3,1 7,4 78, , , , ,- 1,4 2,4 4,9 75, , , ,- STI /490/238 0,19 1,0 2, , , , ,- doplňků K K-1/2 N* broušená broušená varianta * Při výškovém doplnění zdiva o N cihly doporučujeme tyto N cihly použít již v první řadě cihel a vysypat je polystyrénem nebo použít již vyplněné 2in1. Cihly HELUZ s polystyrénem - izolace 1. vrstvy na základové desce, stropní desce nebo celé stavby výrobku FAMILY 50 + polystyrén, s pěnou FAMILY 2in1 FAMILY 247/500/249 broušená STI 247/490/249 broušená broušená součinitel prostupu tepla U [W/m 2 K] 3) Tvarovka i zásypový materiál jsou prodávány samostatně. bez DPH třída reakce na oheň s DPH litrů na 1 ks cihly balení na paletu 134x100 mm Kč/ks Kč/ks ks 163,40 196,10 94,10 112,90 STI 247/490/238 77,30 92,80 FAMILY 2in1 FAMILY 125/500/249 broušená STI 125/490/249 81,40 97,70 49,20 59,00 STI 125/490/238 36,40 43,70 broušená N 2in1 126,40 151,70 247/490/166 broušená STI 78,60 94, spotřeba polystyrénu FAMILY 50-K 2in1 FAMILY 50-K 49-K 49-K-1/2 l/bm l/m 2 l/m 3 základní tvarovka FAMILY 50-K-1/2 2in1 FAMILY 50-K-1/2 extrudovaný polystyrén XPS řezaný viz str. 20 bez DPH (včetně lepidla a zakládací ) 3) tvarovka + polystyrén s DPH (včetně lepidla a zakládací ) Kč/ks Kč/m 2 Kč/m 2 0,12 B-s1, d0 18,45 73,8 259,2 590,4 81,80 113, , ,- Výrobky, u kterých je uváděna včetně pojiv lze dodávat též bez pojiv. Viz. str. 34, odstavec 3. poskytované slevy. Technické změny vyhrazeny Strana 7 49-N 49-N 2in1

8 DOTOVANÁ POMOC PŘI ZALOŽENÍ BROUŠENÉHO ZDIVA! ZAKLÁDACÍ MALTA V HODNOTĚ Kč* ZDARMA! *Při obvyklé velikosti a provedení rodinného domu s podkrovím je zakládací malta použita na základové desce a na stropní desce. HELUZ doporučuje systém lepení FAMILY 44 2in1 spotřeba cihel/m 2 16 ks Ostatní 44 spotřeba cihel/m 2 16 ks FAMILY 44 spotřeba cihel/m 3 36,4 ks spotřeba cihel/m 3 36,4 ks paleta 134x ks paleta 134x ks Vývoj produktu HELUZ FAMILY 44 2in1 byl realizován za finanční podpory z prostředků státního rozpočtu prostřednictvím Ministerstva průmyslu a obchodu ČR. HELUZ STI 44 nová generace stavebního systému - Nová technologie výroby (patentová přihl. č ). součinitel prostupu výpočt. charakt. bez DPH s DPH cihly spotřeba výrobku tepla U zdiva zdiva včetně lepidla, pěny včetně lepidla, pěny bez bez a zakládací a zakládací bez včetně lepidla, pěny a zakládací mm [W/m2 K] MPa MPa MPa l/m 2 Kč/ks Kč/ks Kč/m 2 Kč/m 3 Kč/m 2 Kč/m 3 Kč/m 2 Kč/m 2 FAMILY 44 2in1, s pěnou 1) 0,13 2,37 1) 7,4 104, , , ,- FAMILY 44,, s pěnou 1) 0,17 3,7 1) 7,4 74, , , ,- STI 44 broušená s pěnou 247/440/249 1,0 1,5 5 m 2 72, , , ,- 8 STI 44 broušená 0,19 1,9 3,1 6,7 72, , , ,- STI 44 broušená 1,4 2,4 4,4 69, , , ,- STI /440/238 0,20 1,0 2, ,00 912, , ,- PLUS 44 broušená s pěnou 1,0 1,5 5 m 2 66, , , ,- PLUS 44 broušená 247/440/249 0,21 2,2 3,6 6,7 66, , , ,- 10 PLUS 44 broušená 1,6 2,8 4,4 63, , , ,- PLUS /440/238 0,22 1,0 2, ,50 824, ,- 989,- P15 44 broušená s pěnou 1,5 2,4 5 m 2 69, , , ,- P15 44 broušená 247/440/249 0,28 3,0 4,8 6,7 69, , , ,- 15 P15 44 broušená 2,1 3,7 4,4 66, , , ,- P ) 247/440/238 0,28 1, ,70 891, , ,- 1) Tepelněizolační a statické vlastnosti bloků HELUZ FAMILY - hodnoty jsou uváděny při použití celoplošného lepidla. 2) Statické vlastnosti bloků jsou uváděny při vyzdění na MVC. Doplňky pro 15 MPa K doplňků K-1/2 varianta bez DPH s DPH balení na paletu 134x100 mm Kč/ks Kč/ks ks broušená FAMILY 2in1 147,70 177,20 247/440/249 broušená FAMILY, STI, PLUS 86,20 103,40 STI, PLUS 247/440/238 68,00 81,60 broušená FAMILY 2in1 73,90 88,70 125/440/249 broušená FAMILY, STI, PLUS 45,00 54,00 1/2 P15 R R s kapsou STI, PLUS 125/440/238 35,60 42,70 broušená FAMILY 2in1 113,10 135,70 187/440/249 broušená FAMILY, STI, PLUS 71,80 86,20 STI, PLUS P15 187/440/238 52,10 62,50 broušená 2in1 113,50 136,20 96 N * 247/440/166 broušená STI, PLUS 72,60 87,10 90 * Při výškovém doplnění zdiva o N cihly doporučujeme tyto N cihly použít již v první řadě cihel a vysypat je polystyrénem nebo použít již vyplněné 2in Doplňky pro 8/10 MPa 44-1/2 44-R extrudovaný polystyrén XPS řezaný viz str K 44-K-1/2 44-R 44-N FAMILY 44-K 2in1 FAMILY 44-K-1/2 2in1 44-N 2in1 Nejrychlejší výstavby lze docílit pomocí doplňků viz graf str. 15. Pro snadné a rychlé zdění lze využít doplňkových cihel nebo lehce upravit celé cihly řezáním. Cihly HELUZ jdou snadno řezat. Cihly HELUZ s polystyrénem - izolace 1. vrstvy na základové desce, stropní desce nebo celé stavby výrobku FAMILY 44 + polystyrén součinitel prostupu tepla U [W/m2 K] třída reakce na oheň litrů na 1 ks cihly 3) Tvarovka i zásypový materiál jsou prodávány samostatně. Výrobky, u kterých je uváděna včetně pojiv lze dodávat též bez pojiv. Viz. str. 34, odstavec 3. poskytované slevy. Strana 8 Technické změny vyhrazeny spotřeba polystyrénu bez DPH (včetně lepidla a zakládací ) S DPH (včetně lepidla a zakládací ) l/bm l/m 2 l/m 3 základní tvarovka 3) tvarovka + polystyrén Kč/ks Kč/m 2 Kč/ks 0,13 B-sl,d0 16,56 66,3 265,0 602,9 74,10 102, , ,-

9 DOTOVANÁ POMOC PŘI ZALOŽENÍ BROUŠENÉHO ZDIVA! ZAKLÁDACÍ MALTA V HODNOTĚ Kč* ZDARMA! *Při obvyklé velikosti a provedení rodinného domu s podkrovím je zakládací malta použita na základové desce a na stropní desce. HELUZ doporučuje systém lepení Doplňky pro obvodové stěny 50, 44 a 38 cm se zalomením pod úhlem 135 délka a = 436 GRAND PRIX FOR ARCH 2007 výrobku a/b/v HELUZ 44-R 135 * 436/190/238 cihly bez DPH s DPH balení na paletu 134x100 mm MPa Kč/ks Kč/ks ks 53,70 64,40 HELUZ 44-R 135 broušená 436/190/249 65,40 78,50 Základní rohová tvarovka (pro rohy 38; 44; 50) * Základní rohová tvarovka broušená (pro rohy 38; 44; 50) * Tento sortiment pouze do vyprodání zásob. 305/200/ ,00 35,90 305/200/249 36,20 43,40 Zdění z rohových tvarovek pro zdivo tl. 44 cm 48 délka a = 305 šířka b = 190 šířka b = 200 základní rohová tvarovka základní rohová tvarovka 44-R vrstva 44-R vrstva Zdění z rohových tvarovek pro zdivo tl. 50 cm základní rohové tvarovky zkráceny o 2,5 cm z každé strany nebo o 5 cm z jedné strany základní rohová tvarovka zkrá o 5 cm z jedné strany základní rohové tvarovky zkráceny o 2,5 cm z každé strany nebo o 5 cm z jedné strany Svislou spáru, kde není spoj P+D nutno promaltovat. Řešení tepelného mostu rohu zdiva Zdění rohu se provádí dle pravidel skladby rohu pro zeď příslušné šířky. Na obrázcích je vidět vzorový příklad zdění vazby rohu pro obvodové stěny tloušťky 440 mm. Rohovou vazbu vyzdíme pomocí cihel rohových a krajových polovičních. Kapsu v cihle krajové poloviční vyplníme tepelněizolační matlou. Vazba 1. řady Vazba 2. řady nutno promaltovat viz. detail A nutno promaltovat viz. detail A detail A detail B nutno promaltovat nebo vyplnit tepelněizolačním materiálem viz. detail B nutno promaltovat nebo vyplnit tepelněizolačním materiálem viz. detail B Technické změny vyhrazeny Strana 9

10 DOTOVANÁ POMOC PŘI ZALOŽENÍ BROUŠENÉHO ZDIVA! ZAKLÁDACÍ MALTA V HODNOTĚ Kč* ZDARMA! *Při obvyklé velikosti a provedení rodinného domu s podkrovím je zakládací malta použita na základové desce a na stropní desce. HELUZ doporučuje systém lepení spotřeba cihel/m 2 spotřeba cihel/m 3 paleta 118x ks 40 ks 72 ks výrobku součinitel prostupu tepla U cihly výpočt. zdiva charakt. zdiva spotřeba bez včetně lepidla, pěny a zakládací bez DPH bez včetně lepidla, pěny a zakládací s DPH včetně lepidla, bez pěny a zakládací mm [W/m 2 K] MPa MPa MPa l/m 2 Kč/ks Kč/ks Kč/m 2 Kč/m 3 Kč/m 2 Kč/m 3 Kč/m 2 Kč/m 2 STI 40 broušená s pěnou 1,0 1,5 5 m 2 65, , , ,- STI 40 broušená STI 40 broušená 247/400/249 0,21 8 1,9 3,1 6,1 64, , , ,- 1,4 2,4 4,0 62,00 992, , ,- STI /400/238 0,22 1,0 2, ,10 834, , ,- PLUS 40 broušená s pěnou 1,1 1,8 5 m 2 59,80 957, , ,- PLUS 40 broušená PLUS 40 broušená 247/400/249 0, ,2 3,6 6,1 59,40 950, , ,- 1,6 2,8 4,0 57,10 914, , ,- PLUS /400/238 0,24 1,0 2, ,80 733, ,- 879,- P15 40 broušená s pěnou 1,5 2,4 5 m 2 62, , , ,- P15 40 broušená P15 40 broušená 247/400/249 0, ,0 4,8 6,1 62,20 995, , ,- 2,1 3,7 4,0 60,40 966, , ,- P ) 247/400/238 0,31 1, ,30 805, ,- 966,- 1) Statické vlastnosti bloků jsou uváděny při vyzdění na MVC. doplňků varianta bez DPH s DPH balení na paletu 118x100 mm Kč/ks Kč/ks ks Doplňky pro 15 MPa K K-1/2 broušená STI, PLUS 247/400/249 77,20 92,60 STI, PLUS 247/400/238 61,40 73,70 broušená STI, PLUS 125/400/249 40,40 48,50 1/2 P15 STI, PLUS 125/400/238 33,40 40, /2 Doplňky pro 8/10 MPa 40-R extrudovaný polystyrén XPS řezaný viz str. 20 R R s kapsou broušená STI, PLUS 147/400/249 64,20 77,00 STI, PLUS 147/400/238 36,60 43,90 P K 40-K-1/2 40-R 40-N N* STI, PLUS 247/400/155 47,80 57,40 90 N** broušená STI, PLUS 247/400/166 65,10 78,10 90 Nejrychlejší výstavby lze docílit pomocí doplňků viz graf str. 15. Pro snadné a rychlé zdění lze využít doplňkových cihel nebo lehce upravit celé cihly řezáním. Cihly HELUZ jdou snadno řezat. * Tento sortiment pouze do vyprodání zásob. ** Při výškovém doplnění zdiva o N cihly, doporučujeme tyto N cihly použít již v první řadě cihel a vysypat je polystyrénem. Výrobky, u kterých je uváděna včetně pojiv lze dodávat též bez pojiv. Viz. str. 34, odstavec 3. poskytované slevy. Strana 10 Technické změny vyhrazeny

11 NG nová generace stavebního systému DOTOVANÁ POMOC PŘI ZALOŽENÍ BROUŠENÉHO ZDIVA! ZAKLÁDACÍ MALTA V HODNOTĚ Kč* ZDARMA! *Při obvyklé velikosti a provedení rodinného domu s podkrovím je zakládací malta použita na základové desce a na stropní desce. HELUZ doporučuje systém lepení FAMILY 38 2in1 spotřeba cihel/m 2 16 ks Ostatní 38 spotřeba cihel/m 2 16 ks FAMILY 38 spotřeba cihel/m 3 42,1 ks spotřeba cihel/m 3 42,1 ks paleta 118x ks paleta 118x ks Vývoj produktu HELUZ FAMILY 38 2in1 byl realizován za finanční podpory z prostředků státního rozpočtu prostřednictvím Ministerstva průmyslu a obchodu ČR. nová generace stavebního systému - Nová technologie výroby (patentová přihl. č ). bez DPH s DPH součinitel prostupu výpočt. charakt. výrobku tepla U cihly spotřeba zdiva zdiva bez včetně lepidla, pěny a zakládací bez včetně lepidla, pěny včetně lepidla, a zakládací bez pěny a zakládací mm [W/m 2 K] MPa MPa MPa l/m 2 Kč/ks Kč/ks Kč/m 2 Kč/m 3 Kč/m 2 Kč/m 3 Kč/m 2 Kč/m 2 FAMILY 38 2in1, s pěnou 1) 0,16 2,37 1) 5,8 96, , , ,- 10 FAMILY 38,, s pěnou 1) 0,19 3,71) 5,8 69, , , ,- FAMILY 38 2in1, s pěnou 1) 0,16 2,37 1) 5,8 91, , , ,- FAMILY 38,, s pěnou 1) 247/380/249 0,19 3,71) 5,8 66, , , ,- STI 38 broušená s pěnou 1,0 1,5 5 m 2 65, , , ,- 8 STI 38 broušená 0,22 1,9 3,1 5,8 64, , , ,- STI 38 broušená 1,4 2,4 3,8 62,00 992, , ,- STI /380/238 0,23 1,0 2, ,00 784, ,- 941,- PLUS 38 broušená s pěnou 1,1 1,8 5 m 2 59,80 957, , ,- PLUS 38 broušená 247/380/249 0,24 2,2 3,6 5,8 59,40 950, , ,- 10 PLUS 38 broušená 1,6 2,8 3,8 57,10 914, , ,- PLUS /380/238 0,25 1,0 2, ,60 698, ,- 837,- P15 38 broušená s pěnou 1,5 2,4 5 m 2 62, , , ,- P15 38 broušená 247/380/249 0,32 3,0 4,8 5,8 62,20 995, , ,- 15 P15 38 broušená 2,1 3,7 3,8 60,40 966, , ,- P ) 247/380/238 0,32 1, ,30 773, ,- 927,- 1) Tepelněizolační a statické vlastnosti bloků HELUZ FAMILY - hodnoty jsou uváděny při použití celoplošného lepidla. 2) Statické vlastnosti bloků jsou uváděny při vyzdění na MVC. doplňků varianta bez DPH s DPH balení na paletu 118x100 Doplňkové cihly mm Kč/ks Kč/ks ks broušená FAMILY 2in1 128,40 154,10 247/380/249 K broušená FAMILY, STI 77,20 92,60 72 FAMILY 38-K 2in1 FAMILY 38-K-1/2 2in1 38-N 2in1 FAMILY 38-K FAMILY 38-K-1/2 STI 247/380/238 61,40 73,70 broušená FAMILY 2in1 64,30 77,20 125/380/ broušená FAMILY 40,40 48,50 K-1/2 broušená STI, PLUS 125/380/249 40,40 48, STI, PLUS 125/380/238 33,40 40,10 N* STI, PLUS 247/380/155 45,80 55,00 90 extr. polystyrén XPS 38-K 38-K-1/2 řezaný viz. str. 20 broušená N 2in1 98,30 118, N N** 247/380/166 broušená STI, PLUS 65,10 78,10 90 Nejrychlejší výstavby lze docílit pomocí doplňků viz graf str. 15. Pro snadné a rychlé zdění lze využít doplňkových cihel nebo lehce upravit celé cihly řezáním. Cihly HELUZ jdou snadno řezat. * Tento sortiment pouze do vyprodání zásob. ** Při výškovém doplnění zdiva o N cihly doporučujeme tyto N cihly použít již v první řadě cihel a vysypat je polystyrénem nebo použít již vyplněné 2in1. Cihly HELUZ s polystyrénem - izolace 1. vrstvy na základové desce, stropní desce nebo celé stavby součinitel prostupu spotřeba bez DPH bez DPH (včetně tepla U třída polystyrénu (včetně lepidla a zakládací ) lepidla a zakládací ) cihel HELUZ reakce 3) na oheň K] litrů na 1 ks cihly l/bm l/m 2 l/m základní 3 tvarovka +polystyrén tvarovka Kč/ks Kč/m 2 Kč/m 2 FAMILY 38 + polystyrén 0,16 B-sl, d0 14,02 56,1 224,4 590,4 66,30 90, , ,- 3) Tvarovka i zásypový materiál jsou prodávány samostatně. Výrobky, u kterých je uváděna včetně pojiv lze dodávat též bez pojiv. Viz. str. 34, odstavec 3. poskytované slevy. Technické změny vyhrazeny Strana 11

12 DOTOVANÁ POMOC PŘI ZALOŽENÍ BROUŠENÉHO ZDIVA! ZAKLÁDACÍ MALTA V HODNOTĚ Kč* ZDARMA! *Při obvyklé velikosti a provedení rodinného domu s podkrovím je zakládací malta použita na základové desce a na stropní desce. HELUZ doporučuje systém lepení spotřeba cihel/m 2 spotřeba cihel/m 3 paleta 118x ks 43,8 ks 72 ks výrobku součinitel prostupu tepla U cihly mrazuvzdornost výpočt. zdiva charakt. zdiva spotřeba bez včetně lepidla, pěny a zakládací bez DPH bez včetně lepidla, pěny a zakládací bez s DPH včetně lepidla, pěny a zakládací mm [W/m 2 K] MPa MPa MPa l/m 2 Kč/ks Kč/ks Kč/m 2 Kč/m 3 Kč/m 2 Kč/m 3 Kč/m 2 Kč/m 2 PLUS 36,5 broušená s pěnou 1,1 1,8 5 m 2 54,90 878, , ,- PLUS 36,5 broušená PLUS 36,5 broušená 247/365/249 0, ,2 3,6 5,6 54,40 870, , ,- 1,6 2,8 3,7 52,10 834, , ,- PLUS 36,5 247/365/238 0,26 1,0 2, ,70 667, ,- 801,- P15 36,5 broušená 2) s pěnou 1,5 2,4 5 m 2 62, , , ,- P15 36,5 broušená 2) P15 36,5 broušená 2) 247/365/249 0, cyklů 3,0 4,8 5,6 62,20 995, , ,- 2,1 3,7 3,7 60,40 966, , ,- P15 36,5 1) 247/365/238 0,33 1, ,00 736, ,- 883,- 1) Statické vlastnosti bloků jsou uváděny při vyzdění na MVC. 2) Tyto cihly lze použít jako mrazuvzdorné zdivo s rastrem, tj. zdivo bez omítky. doplňků varianta bez DPH s DPH balení na paletu 118x100 mm Kč/ks Kč/ks ks Doplňky pro 10 MPa K broušená STI *, PLUS 247/365/249 77,20 92,60 STI *, PLUS 247/365/238 54,70 65,60 72 K-1/2 broušená STI *, PLUS 125/365/249 40,40 48,50 STI *, PLUS 125/365/238 27,30 32, ,5-K 36,5-K-1/2 36,5-N extrudovaný polystyrén XPS řezaný viz str. 20 N ** broušená STI *, PLUS 247/365/166 65,10 78,10 90 ** Při výškovém doplnění zdiva o N cihly doporučujeme tyto N cihly použít již v první řadě cihel a vysypat je polystyrénem. * Tento sortiment pouze do vyprodání zásob. Nejrychlejší výstavby lze docílit pomocí doplňků viz graf str. 15. Pro snadné a rychlé zdění lze využít doplňkových cihel nebo lehce upravit celé cihly řezáním. Cihly HELUZ jdou snadno řezat. DOTOVANÁ POMOC PŘI ZALOŽENÍ BROUŠENÉHO ZDIVA! ZAKLÁDACÍ MALTA V HODNOTĚ Kč* ZDARMA! *Při obvyklé velikosti a provedení rodinného domu s podkrovím je zakládací malta použita na základové desce a na stropní desce. Dotovaná pomoc při založení stavby z broušeného zdiva a zdarma dodávaný materiál na založení - zakládací malta na spáru v tloušťce 20 mm (tj. ke každé 11. cihle). Doporučená tloušťka vrstvy je mm. Plná služby pomoci při založení má hodnotu Kč s DPH na základové desce a v případě stavby podkroví pak dalších Kč s DPH na stropní desce. Zakládací malta na založení rodinného domu má obvykle hodnotu Kč s DPH na základové desce a Kč s DPH na stropní desce. Celkem Kč s DPH u běžného rodinného domu s podkrovím. Dotovaná služby pomoci při založení stavby je Kč včetně platné DPH na základovou desku a Kč na stropní desku. Cena zakládací na spáru tl. 20 mm na obě desky 0 Kč. Náklad na dotovanou službu pomoci při založení včetně materiálu u běžného rodinného domu s podkrovím je Kč celkem. Celková úspora je tedy = Kč na rodinný dům. Výrobky, u kterých je uváděna včetně pojiv lze dodávat též bez pojiv. Viz. str. 34, odstavec 3. poskytované slevy. Strana 12 Technické změny vyhrazeny

13 NG nová generace stavebního systému DOTOVANÁ POMOC PŘI ZALOŽENÍ BROUŠENÉHO ZDIVA! ZAKLÁDACÍ MALTA V HODNOTĚ Kč* ZDARMA! *Při obvyklé velikosti a provedení rodinného domu s podkrovím je zakládací malta použita na základové desce a na stropní desce. HELUZ doporučuje systém lepení výrobku FAMILY 30 2in1,, s pěnou ** FAMILY 30,, s pěnou STI 30 broušená s pěnou STI 30 broušená STI 30 broušená spotřeba cihel/m 2 16 ks spotřeba cihel/m 3 53,3 ks paleta 118x ks bez DPH s DPH součinitel prostupu výpočt. charakt. tepla U cihly spotřeba zdiva zdiva bez včetně lepidla, pěny a zakládací bez včetně lepidla, pěny včetně lepidla, a zakládací bez pěny a zakládací mm [W/m 2 K] MPa MPa MPa l/m 2 Kč/ks Kč/ks Kč/m 2 Kč/m 3 Kč/m 2 Kč/m 3 Kč/m 2 Kč/m 2 247/300/ /300/249 0,27 0,22 4,6 78, , , ,- 10 0,25 4,6 57,00 912, , ,- 8 1,0 1,5 5 m 2 55,00 880, , ,- 1,9 3,1 4,6 52,80 845, , ,- 1,4 2,4 3,0 50,40 806, ,- 968,- STI /300/238 0,28 1,0 2, ,00 640, ,- 768,- PLUS 30 broušená s pěnou PLUS 30 broušená PLUS 30 broušená 247/300/249 0, ,1 1,8 5 m 2 49,00 2,2 3,6 4,6 46,80 749, ,- 899,- 1,6 2,8 3,0 44,80 717, ,- 860,- PLUS /300/238 0,31 1, ,80 589, ,- 707,- P15 30 broušená * s pěnou P15 30 broušená * P15 30 broušená * 247/300/249 0, ,5 2,4 5 m 2 49,60 3,0 4,8 4,6 48,20 771, ,- 925,- 2,1 3,7 3,0 46,00 736, ,- 883,- P ) 247/300/238 0,59 1, ,10 610, ,- 732,- 784, ,- 941,- 794, ,- 952,- ** Tepelněizolační vlastnosti mají pouze orientační charakter. * Tepelněizolační vlastnosti zdiva jsou uvedeny bez omítky. 1) Statické vlastnosti bloků jsou uváděny při vyzdění na MVC. Rovnoměrné zatížení doplňků varianta bez DPH s DPH balení na paletu 118x100 mm Kč/ks Kč/ks ks 1/2 broušená STI, PLUS 125/300/249 27,80 33,40 STI, PLUS 125/300/238 23,00 27, R broušená STI, PLUS 182/300/249 45,00 54,00 STI, PLUS 182/300/238 33,90 40, /24-N P15 ** broušená 240/300/166 55,00 66, ** Při výškovém doplnění zdiva o N cihly, doporučujeme tyto N cihly použít již v první řadě cihel a vysypat je polystyrénem. Svislé spáry nutno promaltovat Doplňky pro variantu PLUS a STI. 30-1/2 30-R 30/24-N Nejrychlejší výstavby lze docílit pomocí doplňků viz graf str. 15. Pro snadné a rychlé zdění lze využít doplňkových cihel nebo lehce upravit celé cihly řezáním. Cihly HELUZ jdou snadno řezat. Cihly 30/24-N vhodné pro nadezdívání plochých keramických překladů pro tl. zdiva 30 a 24 cm Výrobky, u kterých je uváděna včetně pojiv lze dodávat též bez pojiv. Viz. str. 34, odstavec 3. poskytované slevy. Technické změny vyhrazeny Strana 13

14 DOTOVANÁ POMOC PŘI ZALOŽENÍ BROUŠENÉHO ZDIVA! ZAKLÁDACÍ MALTA V HODNOTĚ Kč* ZDARMA! *Při obvyklé velikosti a provedení rodinného domu s podkrovím je zakládací malta použita na základové desce a na stropní desce. HELUZ doporučuje systém lepení spotřeba bez DPH s DPH balení součinitel výpočt. charakt. na prostupu včetně lepidla, paletu výrobku tepla U cihly bez včetně lepidla, bez včetně lepidla, zdiva zdiva cihel bez pěny a zakládací pěny a zakládací pěny a zakládací 134x x100 mm [W/m 2 K] MPa MPa MPa m 2 m 3 l/m 2 Kč/ks Kč/ks Kč/m 2 Kč/m 3 Kč/m 2 Kč/m 3 Kč/m 2 Kč/m 2 ks FAMILY 25 2in1, s celoplošným lepidlem, s pěnou 3) 0,26 0,29 3,8 68, , , ,- FAMILY 25,, s pěnou 0, ,8 48,00 768, ,- 922,- STI 25 broušená s HELUZ pěnou 247/250/249 1,0 1,5 5 m 2 45,70 731, ,- 877,- STI 25 broušená 16 64, ,32 1,9 3,1 3,8 42,70 683, ,- 820,- STI 25 broušená 8 1,4 2,4 2,5 41,20 659, ,- 791,- STI /250/238 0,33 1,0 1, ,40 518, ,- 622,- UNI 25 broušená* s HELUZ pěnou 1,3 2,1 5 m 2 40,50 648, ,- 778,- UNI 25 broušená * 250/250/249 0,37 12,5 2,6 4,1 3,8 38,50 616, ,- 739,- 16,0 64,0 UNI 25 broušená* 2,0 3,2 2,5 37,00 592, ,- 710,- 120 UNI 25* 250/250/238 0,38 12,5 1, ,10 498, ,- 597,- PLUS 25 broušená s HELUZ pěnou 1,3 2,1 5 m 2 60,50 647, ,- 777,- PLUS 25 broušená 2) 375/250/249 0,41 12,5 2,6 4,1 3,8 57,60 616, ,- 740,- PLUS 25 broušená 2,0 3,2 2,5 55,30 592, ,- 710,- PLUS /250/238 0,42 12,5 1, ,80 490, ,- 588,- P15 25 broušená 10,7 42,7 s HELUZ pěnou 1,4 2,3 5 m 2 60,5 647, ,- 777,- 72 P15 25 broušená 375/250/249 0,90 3,0 4,8 4,6 57,6 616, ,- 740,- 15 P15 25 broušená 2,1 3,7 2,6 55,3 592, ,- 710,- P ) 372/250/238 0,96 1, ,80 490, ,- 588,- * Tento sortiment pouze do vyprodání zásob. 1) Statické vlastnosti bloků jsou uváděny při vyzdění na MVC. 3) Dodávky od 3. kvartálu Tepelněizolační vlastnosti mají pouze orientační charakter. 2) Plus 25 broušená : R w (C,C tr ) = 46 (0; -2) db R w - Vážená laboratorní vzduchová neprůzvučnost stěny s oboustr. omítkou 2 x 15 mm o objemové hmotnosti min kg/m 3 C - odpovídá spektru hluku při činnostech v bytě nebo dopravnímu hluku na dálnicích C tr - odpovídá spektru dopravního hluku ve městech a obcích 24 broušená s HELUZ pěnou 1,1 1,8 5 m 2 59,40 636, ,- 763,- 24 broušená 372/240/249 0,84 2,3 3,6 3,7 56,00 599, ,- 719,- 24 broušená 10 1,7 2,8 2,4 53,80 576, ,- 691, /240/238 0,91 1, ,40 475, ,- 570,- P15 24 broušená 10,7 44,4 s HELUZ pěnou 1,5 2,4 5 m 2 60,50 647, ,- 777,- P15 24 broušená 372/240/249 0, ,0 4,8 3,7 57,60 616, ,- 740,- P15 24 broušená 2,3 3,7 2,4 55,30 592, ,- 710,- P ) 372/240/238 0, , ,80 490, ,- 588,- Tepelněizolační vlastnosti zdiva bez omítek. 1) Statické vlastnosti bloků jsou uváděny při vyzdění na MVC. 72 doplňků bez DPH s DPH balení na paletu 118x100 varianta mm Kč/ks Kč/ks ks 30/24-N P15 ** broušená 240/300/166 55,00 66, ** Při výškovém doplnění zdiva o N cihly, doporučujeme tyto N cihly použít již v první řadě cihel a vysypat je polystyrénem. 20 broušená s HELUZ pěnou 1,0 5 m 2 78,20 626, ,- 751,- 20 broušená 497/200/249 0,97 1,8 3,0 72,40 579, ,- 695, broušená 10 8,0 40,0 1,4 2,0 69,80 558, ,- 670,- 20 1) 497/200/238 1,04 1, ,70 398, ,- 477,- 70 Tepelněizolační vlastnosti zdiva bez omítek. 1) Statické vlastnosti bloků jsou uváděny při vyzdění na MVC. 30/24-N Výrobky, u kterých je uváděna včetně pojiv lze dodávat též bez pojiv. Viz. str. 34, odstavec 3. poskytované slevy. Strana 14 Technické změny vyhrazeny

15 NG nová generace stavebního systému DOTOVANÁ POMOC PŘI ZALOŽENÍ BROUŠENÉHO ZDIVA! ZAKLÁDACÍ MALTA V HODNOTĚ Kč* ZDARMA! *Při obvyklé velikosti a provedení rodinného domu s podkrovím je zakládací malta použita na základové desce a na stropní desce. HELUZ doporučuje systém lepení výrobku spotřeba bez DPH s DPH součinitel včetně včetně prostupu tepla U cihly bez cihel lepidla, pěny a zakládací bez včetně lepidla, pěny a zakládací bez lepidla, pěny a zakládací mm [W/m 2 K] MPa m 2 m 3 l/m 2 Kč/ks Kč/ks Kč/m 2 Kč/m 3 Kč/m 2 Kč/m 3 Kč/m 2 Kč/m 2 ks 17,5 broušená 5 m 2 s HELUZ pěnou 66,50 532, ,- 638,- 17,5 broušená 497/175/249 1, ,7 61,50 492, ,- 590,- 10 8,0 45,7 17,5 broušená 1,8 57,80 462, ,- 555,- 17,5 497/175/238 1, ,70 390, ,- 468, broušená 10 m 2 s HELUZ pěnou 51,40 411, ,- 493,- 497/140/249 1, broušená 10 8,0 57,1 2,1 49,30 394, ,- 473, /140/238 1, ,80 294, ,- 353, ,5 broušená 10 m 2 s HELUZ pěnou 45,30 362, ,- 435,- 497/115/249 1, ,5 broušená 10 8,0 69,6 1,8 42,10 337, ,- 404,- 11,5 497/115/238 1, ,80 286, ,- 344, broušená 10 m 2 s HELUZ pěnou 33,90 363, ,- 435,- 372/80/249 1, broušená 10 10,7 133,3 1,2 29,50 316, ,- 379, /80/238 1, ,80 223, ,- 267, ,5 broušená 10 m 2 s HELUZ pěnou 33,90 363, ,- 435,- 372/65/249 2, ,5 broušená 10 10,7 164,1 0,8 29,50 316, ,- 379,- 6,5 372/65/238 2, ,60 220, ,- 265,- 216 Tepelněizolační vlastnosti zdiva bez omítek. balení na paletu 134x x100 Mrazuvzdorné maloformátové cihly HELUZ výrobku součinitel prostupu tepla U cihly mrazuvzdornost cihel spotřeba bez DPH s DPH mm [W/m2 K] MPa m 2 m 3 l/m 2 Kč/ks Kč/m 2 Kč/m 3 Kč/m 2 ks CDm (2 DF) 240/115/113 1, ,0 278, ,70 406, ,- 488, cyklů CV /140/140 1, ,2 158, ,10 313, ,- 376,- 224 Tepelněizolační vlastnosti bez omítek. balení na paletu 118x100 CV 14 pro zdění nosných sloupků Rychlost výstavby 70 % 70 % 100 % Nejrychlejší výstavby lze docílit pomocí doplňků viz graf vlevo. Pro snadné a rychlé zdění lze využít doplňkových cihel nebo lehce upravit celé cihly řezáním. Cihly HELUZ jdou snadno řezat. Výrobky, u kterých je uváděna včetně pojiv lze dodávat též bez pojiv. Viz. str. 34, odstavec 3. poskytované slevy. Technické změny vyhrazeny Strana 15

16 Cihelný pásek HELUZ výrobku Cihelný pásek HELUZ 25 * použití mrazuvzdornost spotřeba bez DPH bez DPH 1) Při spáře 10 mm * Možnost použití cihelného pásku HELUZ do certifikovaného zateplovacího systému CEMIX. balení na paletu 134x x100 mm ks/m 2 Kč/ks Kč/m 2 Kč/m 2 ks 250/65/15 Cihelná dlažba HELUZ 200/200/30 lze použít přímo na fasádu nebo na zateplovací systém pouze pro vnitřní použití 25 cyklů 52 1) 178,- 214, (balení v krabicích po 52 ks, 62 krabic na paletě) 375 Cihelný pásek HELUZ 25 Cihelná dlažba HELUZ Antuka - volně ložená bez DPH s DPH Kč/tuna Kč/tuna antuka (vhodná pro výstavbu nových kurtů a opravu stávajících) * 2 140, ,- * Dodávka antuky na dotaz. Antuka je distribuována z cihelny Kryry. Dopravu zajišťuje odběratel. Malty a lepidla balení ks pytlů hmotnost pytle výrobku použití spotřeba bez DPH s DPH na paletu kg Kč/pytel Kč/pytel 120x80 CEMIX 045/Flex 5kg 5 4 kg/m 2 1) 117,- 140,- 200 flexibilní lepidlo pro obkladové pásky CEMIX 045/Flex 25kg 25 4 kg/m 2 1) 419,- 503,- 40 CEMIX 121 spárovací malta pro cihly, pásky a dlažbu HELUZ 25 2,5 kg/m 2 * 115,- 138,- 48 1) 3-6 kg/m 2 CEMIX 135 šedá lepící a stěrkovací hmota pro zateplovací systém s pásky HELUZ ,- 308,- 48 2) 6-7 kg/m 2 * ) Při spáře 10 mm 1) jako lepící malta Sortiment pásků HELUZ je dostupný na všech závodech firmy HELUZ. Pro další zvýšení dostupnosti jsme pro Vás připravili nová výdejní místa: sklad Plzeň: Chebská 17, Plzeň - Křimice, v areálu firmy Vladimír Škopek-stavebniny, tel: , fax: ; sklad Přerov: Olomoucká ul., Přerov Předmostí, v areálu firmy FKK, spol. s r. o., vedoucí skladu Ing. Dostálek, tel: Pro výdejní místa zajišťuje objednávky centrální prodejní služba v Dolním Bukovsku, tel.: , mobil: , fax: , prodej@heluz.cz; sklad Rudná: Speciální tvarovky výrobku 250 Vínovka 1 litr Trativodka 10 Věncovka U-24 (17,5, 24, 30, 36,5) spotřeba cihel bez DPH s DPH balení na paletu 134x x100 mm ks/m 2 ks/bm Kč/ks Kč/m 2 Kč/bm Kč/ks ks Vínovka 1 l 250/160/330 23,5 29,90 703,- 35,90 72 Trativodka / cyklů 12,00 48,- 14, Věncovka U-17,5 240/175/238 34,30 137,- 41, (144) - pro vyzdívání instalačních šachet a věnců Věncovka U /240/ ,20 189,- 56, ztracené bednění pro monolitické stropy, překlady Věncovka U /300/238 58,90 236,- 70,70 96 a průvlaky Věncovka U-36,5 240/365/238 71,80 287,- 86, HELUZ NATURE Energy - nepálené hliněné cihly vyrobeny ze 100% přírodního materiálu bez příměsí výrobku součinitel prostupu tepla U absorpce vzdušné vlhkosti akustika 2) požární odolnost ,- 430,- 14,30 22,7 1) 325,- 390,- mrazuvzdornost akumulace 3) spotřeba bez DPH s DPH balení na bez cihel bez bez paletu 134x100 mm [W/m2 K] kg/m 2 db EI KJ /m 2 K m 2 m 3 l/m 2 Kč/ks Kč/m 2 Kč/m 3 Kč/m 2 ks 240/120/250 2,33 5, ,4 128,2 9,2 428, ,- 513,- Nature energy 12/ , /250/120 1,67 11, ,8 123,1 28,5 856, , ,- 1) 2) 3) Hodnoty při ustálené vlhkosti dle ŐN B Při c p = 1,0 kj/ (KgK) Ideální dýchající přírodní materiál s vysokou tepelnou akumulací, vysokým akustickým útlumem a jedinečnou absorpcí vzdušné vlhkosti, rychlé zdění, velký formát a úspora. Uvedené technické parametry zdiva platí za předpokladu použití HELUZ Nature energy. Na hliněné cihly není možno použít a omítky s cementem. P 4 (24x25) P 8 (25x12) Pevnost v tlaku MPa (ložná plocha) P 2 (12x24) vydatnost hotové z pytle spotřeba tl. 12,0/25 bez DPH balení ks pytlů na paletu výrobku použití hmotnost pytle s DPH kg l l/m 2 Kč/pytel Kč/pytel 120x80 Nature energy malta hliněná malta určená pro zdění z nepálených cihel - hliněný dům 25 13,9 9,2/28,5 l/m 2 125,- 150,- 25 V případě objednání bude forma dodávky (balení) sjednána osobně po dohodě. Strana 16 Technické změny vyhrazeny

17 Akustické cihly HELUZ AKU 30 zalévaná Velmi hlučné prostory (hudební učebny, dílny, tělocvičny) L A, max 90 db 57* X Kanceláře a pracovny s běžnou administrativní činností, chodby, pomocné prostory 37 X X X X X X X X Administrativní a správní budovy, firmy Kanceláře a pracovny se zvýšenými nároky, pracovny vedoucích pracovníků 10) 45 X X X X X X X X kanceláře a pracovny Kanceláře a pracovny pro důvěrná jednání nebo jiné činnosti vyžadující vysokou ochranu 50 X X X X X X X před hlukem 10) R w - vážená stavební vzduchová neprůzvučnost - požadavek normy ČSN :2010 * Doplňující informace viz norma ČSN :2010 1) stěna z cihel HELUZ AKU zalitá a vyzděná cementovou maltou nebo betonem o objemové hmotnosti min kg/m 3 s vápenocementovou omítkou viz. Technická příručka 2) stěna z cihel HELUZ AKU těžká, vyzděná na vápenocementovou maltu o objemové hmotnosti min kg/m 3 s vápenocementovou omítkou viz. Technická příručk a 3) složená stěna z cihel HELUZ 20 s vložkou z minerální vaty Rockwool Steprock ND (T) tl. 2 x 5 cm s vápenocementovou omítkou viz. Technická příručka výrobku AKU 25 zalévaná broušená beton (zdicí malta) R w (C,C tr ) 4) beton (zdicí malta) AKU 20 zalévaná broušená AKU 30 těžká informativní hodnoty spotřeba bez DPH s DPH 5) balení na paletu včetně 118x100 U bez vylití po vylití cihel bez (lepidla) včetně (lepidla) a zakládací bez malt (lepidla) a zakládací 134x100 mm db W/m 2 K MPa MPa m 2 m 3 Kč/ks Kč/m 2 Kč/m 3 Kč/ks Kč/m 2 Kč/m 3 Kč/m 2 Kč/m 2 ks AKU 30 zalévaná 500/300/ (-2;-6) 1, ) /20 2) /30 3) 8,0 26,7 67,00 536, ,- 643,- 40 AKU 25 zalévaná broušená 500/250/249 57(-2;-5) 1, ) /20 2) /25 3) 8,0 32,0 73,60 589, ,- 707,- 60 AKU 20 zalévaná broušená 497/200/249 54(-1;-5) 1, ) /20 2) 8,0 40,0 70,00 560, ,- 672,- 70 AKU 30 těžká 247/300/ (-3;-7) 0, , , , ,- 16,0 53, , , , ,- 80 AKU 30/33,3 333/300/ (-2;-6) 0, , , , ,- 12,0 40, , , , ,- 48 AKU 25 těžká 372/250/ (-1;-4) 0, ,90 919, , ,- 10,7 42, ,40 957, , ,- 60 AKU /200/ (-1;-4) 1,14 10/15 10,7 53,3 61,50 658, ,- 790,- 60 AKU 11,5 375/115/ (-1;-4) 1,98 10/15 10,7 92,8 32,50 348, ,- 417, x 20 + izolant** 497/200/ (-1;-6) 0, ,0 32,0 99,50** 1 592, , ,- 70 1) Pevnost tvarovky při vylití betonem C 12/15 2) Pevnost tvarovky při vylití betonem C 20/25 3) Pevnost tvarovky při vylití betonem C 25/30 ** Cena za obě tvarovky bez izolantu, za 1 ks HELUZ 20 viz. str. 14 orientační beton (zdicí malta) na 1m 2 zdiva* na 1m 3 zdiva* orientační pracnost 1 m 2 zdiva normohodiny (inf.)* Nh/m 2 l/m 2 l/m 2 beton beton beton beton beton beton C 8/10 C 12/15 C 20/25 C 8/10 C 12/15 C 20/25 AKU 25 zalévaná broušená 11,5 133,5 236,- 252,- 281,- 985, , ,- 0,67 2 x 20 + izolant AKU 20 zalévaná broušená AKU 30 těžká 9,6 36,0 100,6 178,- 190,- 212,- 891,- 950, ,- 0,58 0,91 * Při ceně betonu C 8/10 = 1 771,- Kč/m 3, C 12/15 = 1 889,- Kč/m 3, C 20/25 = 2 108,- Kč/m 3. Ceny jsou stanoveny dle aktuálních ceníků betonu platných v době vydání tohoto ceníku ( bez dopravy a DPH). Orientační AKU 25 těžká 24,0 0,84 AKU 20 19,0 0,76 čas potřebný k vyzdění 1m 2 zdiva a jeho vyplnění betonem je 2540 min. AKU 11,5 11,5 0,58 v závislosti na tloušťce zdiva. Technické změny vyhrazeny Strana 17 AKU 25 těžká AKU 20 AKU 11,5 4) Vážená laboratorní vzduchová neprůzvučnost stěny s oboustr. omítkou viz. Technická příručka 5) Informativní hodnoty součinitele prostupu tepla U s plně promaltovanou spárou ze zálivkového betonu (). C;C tr - faktory přizpůsobení spektru, o které podle typu spektra zdroje hluku v reálných podmínkách lze snížit hodnotu R w C - odpovídá spektru hluku při činnostech v bytě nebo dopravnímu hluku na dálnicích C tr - odpovídá spektru dopravního hluku ve městech a obcích MOŽNOSTI POUŽITÍ CIHEL AKU PŘI POŽADAVCÍCH NA ZVUKOVOU IZOLACI STĚN MEZI MÍSTNOSTMI V BUDOVÁCH DLE ČSN :2010 R w AKU zalévané CHRÁNĚNÝ PROSTOR HLUČNÝ PROSTOR AKU ostatní 2) (db) 25 zal br. 20 zal br. 30 tez 30/33,3 25 tez 20 11,5 2x20 3) Bytové domy, rodinné domy nejméně jedna obytná místnost bytu Všechny ostatní obytné místnosti téhož bytu 42 X X X X X X X X Bytové domy obytné místnosti bytu Všechny místnosti druhých bytů, včetně příslušenství 53 X X X X X Terasové nebo řadové rodinné domy a dvojdomky obytné místnosti bytu Hotely a zařízení pro přechodné ubytování ložnicový prostor ubytovací jednotky Nemocnice, zdravotnická zařízení lůžkové pokoje, ordinace,pokoje lékařů, operační sály apod. Školy a vzdělávací instituce učebny, výukové prostory AKU 30/33,3 Společné prostory domu (schodiště, chodby, terasy, kočárkárny, sušárny, sklípky apod.) 52 X X X X X Průjezdy, podjezdy, garáže, průchody, podchody 57 X Místnosti s technickým zařízením domu výměníkové stanice, kotelny, strojovny výtahů, 57* X strojovny VZT, prádelny apod.) s hlukem: L A, max 80 db 80 db < L A, max 85 db 62* Provozovny s hlukem L A, max 85 db: s provozem nejvýše do h.s provozem i po h. 57 X 62 Všechny místnosti v sousedním domě 57 X Všechny místnosti druhých jednotek 47 X X X X X X X Společně užívané prostory (chodby, schodiště) 45 X X X X X X X X Restaurace a jiné provozovny s provozem do h. 57 X Restaurace a jiné provozovny s provozem i po h. L A, max 85 db 62 Lůžkové pokoje, ordinace, ošetřovny, operační sály, komunikační a pomocné prostory (chodby, schodiště, haly) 47* X X X X X X X Hlučné prostory (kuchyně, technická zařízení budovy) L A, max 85 db 62 Učebny, výukové prostory 47 X X X X X X X Společné prostory, chodby, schodiště 47 X X X X X X X Hlučné prostory (dílny, jídelny) L A, max 85 db 52 X X X X X

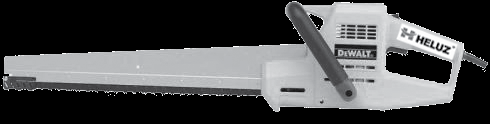

18 Materiály, pomůcky a služby pro zdivo z broušených cihel Lepidla a malta HELUZ pro broušené cihly Půjčovna - objednání Možnost použití Půjčíme Vám pomůcky pro zdění z broušených cihel a technologické pomůcky (zakládací soupravy a nanášecí válce). Objednávky zapůjčení pracovních pomůcek jsou prováděny elektronicky formulářem na nebo em: pomucky@heluz.cz, tel.: , fax: Doprava pomůcek viz. str. 21. Technická pomoc zakládání stavby - objednání V ceně broušených cihel je započteno lepidlo nebo pěna, zakládací malta v tloušťce 20 mm (tj. ke každé 11. cihle) Technická pomoc při vyrovnání zakládací pod broušené cihly HELUZ (základové desky) je poskytována na objednání za cenu 2 500,- Kč bez DPH ( s DPH 3 000,- Kč). Technická pomoc při založení dalšího podlaží stavby z broušených cihel za cenu 2 700,- Kč bez DPH ( s DPH 3 240,- Kč). Tato služba je omezena dobou pěti hodin, každá započatá následující hodina je zpoplatněna částkou 500 Kč/hod. včetně DPH. Objednání služby na -na-stavbe/objednavka-technicke-pomoci, viz. str. 32. HELUZ lepidlo je naneseno pouze na žebrech cihel a nepřekrývá dutiny v cihlách. HELUZ celoplošné lepidlo je naneseno v tloušťce 3 mm a překrývá celoplošně dutiny v cihlách. V případě samostatné dodávky je nutno dopravu uhradit. V ceně pracovních pomůcek je zahrnut návoz při dodávce společně se stavebním materiálem na uceleném kamionu. V případě, že není pro danou tloušťku zdiva k dispozici nanášecí válec lepidla,jsou cihly namáčeny přímo do lepidla v namáčecí nádobě. Strana 18 v tlaku součinitel tepelné hmotnost vodivosti l pytle Technické změny vyhrazeny vydatnost 1 pytle bez DPH s DPH rozdíl cen zimní a běžné směsi MPa W/mK kg l Kč/pytel Kč/l hotová malta Kč/pytel Kč/pytel 120x80 (118x100) HELUZ lepidlo (malta pro zdění na tenkou spáru) od +5 C 0,83 19,5 149,- 7,64 179, HELUZ lepidlo Z (zimní malta pro zdění na tenkou spáru) od -5 do +15 C 0,83 19,5 166,- 8,51 199,- 17,- * HELUZ celoplošné lepidlo (malta pro zdění na celoplošnou tenkou spáru) od +5 C 10 0, ,- 8,25 356, HELUZ zakládací malta od +5 C 0,79 13,9 128,- 9,21 154, HELUZ zakládací malta Z (zimní) od -5 do +15 C 0,79 13,9 139,- 10,0 167,- 11,- * * Cena broušených cihel již obsahuje lepidlo a zakládací maltu. Při požadavku na dodávku cihel se zimním lepidlem a zimní zakládací maltou je fakturován rozdíl cen oproti běžným směsím. HELUZ pěna pro broušené cihly popis výrobku obsah dózy vydatnost 1 dózy na cihelné zdivo prodej1 ks ml m 2 v Kč bez DPH v Kč s DPH HELUZ pěna bezcementové lepidlo 5 (š. zdiva mm) 750 pro broušené cihly 10 (š. zdiva mm) 189,- 227,- Čistič pěny 390,- 468,- Aplikační pistole profesionální pistole pro aplikaci HELUZ pěny 1 100, ,- Aplikační pistole pro aplikaci HELUZ pěny 598,- 718,- HELUZ pracovní pomůcky pro broušené cihly Separační olej v Kč bez DPH prodej půjčovné 1 ks 1 den v Kč s DPH prodej půjčovné 1 ks 1 den vratná záloha Vyrovnávací souprava ,- 450, ,- 540, ,- Vyrovnávací souprava HELUZ LIGHT 612,- 734,- HELUZ nanášecí válec lepidla (50; 49; 44; 40; 30; 25; 24; 20; 11,5 cm) HELUZ nanášecí válec celoplošného lepidla (50; 49; 44; 40; 36,5; 30; 25; 24; 20; 17,5 cm) HELUZ LIGHT nanášecí válec lepidla* (50; 49; 44; 40; 30; 25; 24; 20 cm) 7 979,- 170, ,- 204, , , , ,- HELUZ LIGHT nanášecí válec celoplošného lepidla* (50; 49; 44; 40; 36,5; 30; 25; 24; 20; 17,5 cm) 5 098, ,- Univerzální hradítko pro válce na celoplošné lepidlo 578,- 694,- (pro libovolnou tloušťku zdiva) Nivelační souprava (rotační laser) , ,- Stativ 5 392,- 800, ,- 960, , ,- Lať 1 426, , ,- Míchadlo (dvourychlostní + metla) 7 640, , W upínací zařízení HEXAFIX * Kotva z nerezové oceli 8,80 11,- * Tento sortiment pouze do vyprodání zásob. Označení popis balení v Kč bez DPH v Kč s DPH Separační olej pro snadné odstranění lepidla z nanášecích válců 5 kg/kanystr 590,- 708,. nanášecí válec pro celoplošné lepidlo vyrovnávací souprava nivelační souprava a lať HELUZ pěna a aplikační pistole hradítko stativ míchadlo balení ks pytlů na paletě nanášecí válec pro lepidlo vyrovnávací souprava HELUZ LIGHT kotva z nerezové oceli

19 Materiály a pomůcky Polystyrén HELUZ Výrazné zvýšení tepelné izolace ve svislém směru! typ zrnitost součinitel tepelné vodivosti l bez DPH s DPH balení v balíku mm W/mK Kč/balení Kč/l Kč/balení l HELUZ R drcený polystyrén (do první vrstvy) 3-6 0, ,- 1,24 447,- 300 HELUZ polystyrén PLUS (nižší pracnost, vhodnější při vysypání více vrstev) 3 0, ,- 1,72 413,- 200 Vysypávání cihel drceným polystyrénem je rychlá a levná metoda, jak snížit tepelné ztráty ze zdiva do betonového základu. Vysypávání je možné provádět pomocí přípravku pro zasypávání polystyrénu, do kterého se sype polystyrén a přípravek se posouvá po zdivu. Před nanesením je potřeba přebytečný polystyrén očistit tak, aby byla odkryta žebírka cihel a malta se spojila s cihlou. Obecně je při zdění ze svisle děrovaných cihel nutné chránit cihly i zdivo před povětrnostními vlivy, především proti srážkové vodě. U cihel vysypaných polystyrénem platí toto dvojnásob. Je nutné nejen zakrývat zdivo, ale i zabránit tomu, aby byla voda nasávána do cihel ze základové desky. Proto doporučujeme, aby byla hydroizolace první vrstvy provedena tak, jak je patrné z obrázku č. 1. Je-li tento detail proveden dostatečně kvalitně, zabrání se nasávání vody do první vrstvy cihel a předejde se jejich dlouhému vysychání. Případnou vodu, která neodteče ze základové desky nebo stropu je nutné ze stavby vymést. Při založení stavby z broušených cihel je z tloušťky zakládací patrné, kde je nejnižší místo desky nebo stropu. V tomto místě je vhodné zakládací maltu přerušit, vznikne kanálek, kterým může voda ze stavby odtékat. Posuvný přípravek HELUZ pro zasypání polystyrénem bez DPH popis pro tloušťku zdiva mm v Kč bez DPH prodej 1 ks v Kč s DPH prodej 1 ks Přípravek pro zasypávání polystyrénem a jeho použití Přípravek pro zasypávání polystyrénem vhodné pro použití při větru 365; 380; 400; 440; 490; , ,- Řešení soklu obvodového zdiva - a) Detail napojení hydroizolace (obr. 1) Detail mezi nevytápěným a vytápěným podlažím (obr. 2) zdivo HELUZ zdivo HELUZ cihla HELUZ vyplněná polystyrénem přerušuje tepelný tok ve svislém směru cihla HELUZ vyplněná polystyrénem přerušuje tepelný tok ve svislém směru tepelný tok betonový potěr izolace hydroizolace betonový základ Řešení soklu obvodového zdiva - b) Řešení soklu obvodového zdiva předsazením cihelného bloku HELUZ (max. 1/7 šířky bez statického posouzení) v kombinaci se zateplením. Bližší informace a možné kombinace předsazení naleznete na zdivo HELUZ 2 - extrudovaný polystyrén 3 - omítka/obklad 4 - štěrkopískový obsyp 5 - drenáž 6 - štěrkopískový podsyp 7 - tvarovka ztraceného bednění 8 - základový pás z prostého betonu min. B15 nebo z bet. tvarovek ztraceného bednění 9 - rostlý terén ilustrační detail Technické změny vyhrazeny Strana

20 Materiály a pomůcky Extrudovaný polystyrén HELUZ pro ostění s krajovými cihlami součinitel tepelné vodivosti l bez DPH s DPH balení v balíku mm W/mK Kč/deska Kč/m 2 Kč/m 3 Kč/deska ks extrudovaný polystyrén XPS řezaný Extrudovaný polystyrén XPS řezaný 1250/150/30 0,035 35,44 189, ,- 42,50 5 Extrudovaný polystyrén XPS 1250/600/30 0, ,70 158, ,- 142,40 12 extrudovaný polystyrén XPS Při dosavadním způsobu montáže okenních rámů nebo zárubní do zdiva vzniká u tohoto detailu tepelný most. Pro jeho eliminaci doporučujeme osadit cihly HELUZ-K a K-1/2 a kapsy vyplnit extrudovaným polystyrénem tl. 30 mm nařezaným na pruhy šířky 150 mm, který přeruší kontakt mezi tvarovkou a zabudovávaným prvkem. Pro smluvní partnery jsou na extrudovaný polystyrén HELUZ XPS poskytovány stejné slevy, jaké jsou dány rámcovými dohodami pro. Polystyrén HELUZ do překladů Polystyrén HELUZ k věncovkám 8/21, 8/23, 8/25, 8/27, 8/29 v mm bez DPH s DPH balení šířka délka výška Kč/deska Kč/deska ks v mm bez DPH s DPH balení výška délka šířka Kč/deska Kč/deska ks polystyrén řezaný mezi nosné překlady HELUZ 23,8 EPS 70 Z ,50 39, ,80 50, ,40 55, ,70 66, ,00 78, ,70 83,60 8 polystyrén k věncovkám ,50 39, ,20 54, ,00 58, ,90 63, ,80 68,20 10 Orientační spotřeba šířka zdiva orientační spotřeba hotové HELUZ TM na 1 m 2 zdiva TM TREND spára 12 mm spára 8 mm spára 6 mm mm l/m ,5 TM 39 Uložení stropní konstrukce s izolantem na nosném obvod. zdivu Doporučené maltové a omítkové směsi pro obvodové cihly HELUZ * při doporučené tloušťce vrstvy Strana 20 Možnost použití v tlaku součinitel tepelné vodivosti l hmotnost pytle vydatnost 1 pytle Technické změny vyhrazeny bez DPH s DPH balení (ks pytlů na paletě) MPa W/mK kg l Kč/ks Kč/l Kč/1 cihelný blok 44 Kč/ks 120x80 TM 39 tepelněizolační malta od +5 C 5 max. 0, ,- 5,20 13,50 244,- 30 TM 39 Z (zimní) od -5 do +15 C 5 max. 0, ,- 5,40 14,10 252,- 30 TM HELUZ TREND (spára 6 mm) od +5 C 8 max. 0, ,- 5,20 6,70 250,- 35 TO EXTRA tepelněizolační omítka ruční i strojní od +5 C 0,4-2,5 max. 0, ,00 m 2 omítky při tl. 4 cm 268,- 6,70 * 268,- Kč/m 2 322,- 30 TO tepelněizolační omítka ruční i strojní od +5 C 2 max. 0, ,34 m 2 omítky při tl. 3 cm 225,- 5,60 * 168,- Kč/m 2 270,- 30 Zdící malta HELUZ od +5 C 5 max. 1, ,54 kg/l 90,- 3,50 9,00 108,- 35 Zdící malta HELUZ Z (zimní) pouze na objednávku od -5 do +15 C 5 max. 1, ,- 5,20 13,50 143, max. 1, ,6 128,- 5,90 15,40 154,- 35

21 Materiály a pomůcky Posuvné maltovací přípravky HELUZ Maltovací přípravek popis pro tloušťku zdiva v Kč bez DPH v Kč s DPH mm prodej1 ks prodej1 ks Maltovací přípravek HELUZ pro obvodové zdivo 365; 380; 400; 440; 490; 500 Přípravek HELUZ pro zdění AKU cihel 200; ,- 920,- Ruční pila HELUZ pro řezání cihel Ruční pila HELUZ na cihelné bloky popis Ruční pila s 33 zuby se žlábkovým uložením plátků ze slinutých karbidů. Ocelový pilový list je dlouhý 62 cm. v Kč bez DPH prodej 1 ks v Kč s DPH prodej1 ks 756,- 907,- Elektrická pila HELUZ pro řezání cihel popis délka plátu mm prodej 1 ks v Kč bez DPH půjčovné 1 den prodej 1 ks v Kč s DPH půjčovné 1 den opotřebení opotřebení vratná záloha Profi pila HELUZ Profi pila HELUZ se základní sadou pilových listů Profi pila pro přesnější řezání cihel ,- 500, , ,- 600, , ,- Sada pilových listů (48 zubů) Sada pilových listů s delší životností (78 zubů) Jednoduché a přesné řezání cihelných bloků všech šířek až do 500 mm , , , ,- způsob řezání cihel FAMILY 50 způsob řezání cihel do rozměru 44 cm Kotoučová pila HELUZ pro řezání cihel popis průměr kotouče v Kč bez DPH prodej 1 ks v Kč s DPH prodej 1 ks Kotoučová pila HELUZ pozinkovaná pila pro přesné řezání cihel, pevná a lehká konstrukce , ,- Kotouče do pily HELUZ speciální diamantový řezací kotouč , ,- V ceně kotoučové pily je zahrnut návoz při dodávce společně s cihlami na stavbu. Při požadavku na samostatnou dopravu je jedné cesty 2 083,33 Kč bez DPH (2 500 Kč s DPH). Objednávky zapůjčení pracovních pomůcek jsou prováděny elektronicky formulářem na nebo em: pomucky@heluz.cz, tel.: , fax: Bližší informace o pracovních pomůckách na ve složce VÝROBKY - POMŮCKY PRO ZDĚNÍ. DOprava pomůcek doprava pomůcek - půjčení po celé ČR balík do 30 kg 95 Kč doprava + dobírka 50 Kč (dopravu hradí dodavatel, dobírku hradí zákazník) prodej pomůcek a zboží po celé ČR balík do 30 kg 95 Kč doprava + dobírka 50 Kč (dopravu i dobírku hradí zákazník) Technické změny vyhrazeny Strana 21

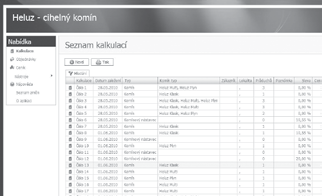

22 Cihelné komíny HELUZ Komínové systémy HELUZ jsou specifické svými unikátními broušenými komínovými tvarovkami obvodového pláště, jejichž vodorovné i svislé spáry jsou spojovány lepidlem. Jsou určeny pro odvod spalin od všech typů spotřebičů na všechny druhy paliv. Speciální konstrukce tvarovek a systém zadního odvětrání komínového tělesa zajišťuje optimální funkci komínu. Konstrukce systému umožňuje jednoduchou a úspornou montáž, díky tvarovkám HU, které se kladou proti sobě a vytvoří tak komínové těleso o půdorysovém rozměru 400 x 400 mm. Cihelná tvarovka obvodového pláště zajišťuje součinnost s okolním cihelným zdivem a umožňuje bezproblémovou povrchovou úpravu klasickým omítáním. Dvouprůduchový komínový systém o rozměrech 800 x 400 mm získáme vložením komínových tvarovek HT. Pro vytvoření komínového tělesa s poloviční prázdnou šachtou použijeme komínové tvarovky HUS. Kalkulace všech komínových systémů HELUZ a jejich kombinací je možné provést v kalkulačním programu. Nabízené komínové systémy: HELUZ KLASIK třívrstvý systém je možné použít pro všechny druhy paliv a všechny druhy spotřebičů s přirozeným odvodem spalin. Vnitřní průměry vložek: 160, 180 a 200 mm. HELUZ PLYN se používají všude tam, kde jsou spotřebiče na plynná a kapalná paliva, a to jak v přetlakovém, tak i v podtlakovém HELUZ MULTI provozu. Vnitřní průměry vložek: 80, 110, 125 a 160 mm. (max. výstupní teplota spalin 120 C) s odolnými keramickými vložkami, vhodný pro všechny druhy spotřebičů a paliv, jak v přetlakovém i v podtlakovém provozu. Vnitřní průměry vložek: 140, 160, 180 a 200 mm. HELUZ IZOSTAT s vložkami nové generace vyráběnými nejmodernější technologií, vhodný pro všechny druhy spotřebičů a paliv, jak v přetlakovém i v podtlakovém provozu. Vnitřní průměry vložek: 80, 100, 120, 140, 160, 180 a 200 mm. HELUZ METAL vhodný pro všechny druhy spotřebičů a paliv, v podtlakovém, přetlakovém i vysokopřetlakovém provozu. N pro atmosférický provoz (0 Pa). Vnitřní průměry vložek: 160 a 200 mm. v prodeji od P pro přetlakový provoz (do 200 Pa). Vnitřní průměry vložek: 80, 100, 120, 160 a 200 mm. listopadu 2011 H pro vysokopřetlakový provoz (do Pa). Vnitřní průměry vložek: 80, 100, 120, 160 a 200 mm. HELUZ KLASIK HELUZ PLYN výška komínu orientační v Kč bez DPH orientační v Kč s DPH výška komínu orientační v Kč bez DPH orientační v Kč s DPH m , , , , , ,- 8 m , , , , , ,- 10 m , , , , , ,- 6 m , , , , , , , ,- 8 m , , , , , , , ,- 10 m , , , , , , , ,- HELUZ multi výška komínu orientační v Kč bez DPH orientační v Kč s DPH Tuhá paliva Plyn Tuhá paliva Plyn m , , , , , , , , , , , , , ,- 8 m , , , , , , , , , , , , , ,- 10 m , , , , , , , , , , , , , ,- Komínová tvarovka HELUZ - HU pro komínové těleso o půdorysu 400 x 400 mm HELUZ IZOSTAT výška komínu orientační v Kč bez DPH orientační v Kč s DPH Tuhá paliva Plyn Tuhá paliva Plyn m , , , , , , , , , , , , , ,- 8 m , , , , , , , , , , , , , ,- 10 m , , , , , , , , , , , , , ,- Uvedené orientační ceny jsou kalkulovány za kompletní komínovou sestavu, včetně dvířkové tvarovky, jednoho připojení 90 pro spotřebič, všech doplňků nutných pro správnou funkci komínu a základní nadstřešní části bez ceny za montáž. V případě většího počtu připojení nebo variantního řešení nadstřešní části se mohou orientační ceny od konkrétní nabídky lišit. Nový komínový systém HELUZ IZOSTAT a komínový systém HELUZ MULTI HELUZ METAL N výška komínu orientační v Kč bez DPH orientační v Kč s DPH m , , , ,- 8 m , , , ,- 10 m , , , ,- HELUZ METAL P výška komínu orientační v Kč bez DPH orientační v Kč s DPH m , , , , , ,- 8 m , , , , , ,- 10 m , , , , , ,- HELUZ METAL H výška komínu orientační v Kč bez DPH orientační v Kč s DPH m , , , , , ,- 8 m , , , , , ,- 10 m , , , , , ,- Systém pro atmosférický provoz 0 Pa Systém pro přetlak do 200 Pa Systém pro vysokopřetlak do Pa Strana 22 Technické změny vyhrazeny

23 Komínový systém MINI Nový úsporný komínový systém je určený jak pro novostavby, tak i pro dodatečné vestavby do stávajících objektů. Systém se používá pro nízkoteplotní spotřebiče s výstupní teplotou do max 200 C, v atmosférickém i v přetlakovém provozu a je určen i na mokrý provoz. Svou konstrukcí umožňuje přívod vzduchu ke spotřebiči jedním tělesem, kdy je vzduch předehříván a dochází tak k lepšímu spalování. Nové cihelné komínové tvarovky systému MINI mají 240 x 300 mm, a tak jej předurčují k zabudování do vnitřních příček objektu šíře 240 nebo 300 mm. Stejná šíře komína a příček působí esteticky na vnitřní prostory domu, kdy ze zdiva nevystupuje žádné rozšíření, jako u jiných systémů. Samotné broušené tvarovky zabudované do příček, se dají vhodně použít i pro rozvody vzduchotechniky, nebo TZB. Systém je dvousložkový s vnitřní vložkou z různých materiálů. HELUZ MINI PLAST s plastovou vložkou. Maximální výstupní teplota spalin 120 C. Vnitřní průměry vložek: 80 a 110 mm. IZOSTAT s izostatickou vložkou nové generace. Maximální výstupní teplota spalin 200 C. Vnitřní průměry vložek: 80 a 100 mm. METAL s nerezovou vložkou tloušťky 0,6 mm. Maximální výstupní teplota spalin 200 C. Vnitřní průměry vložek: 80 a 100 mm. HELUZ MINI - PLAST výška komínu orientační v Kč bez DPH orientační v Kč s DPH m 9 440, , , ,- 8 m , , , ,- 10 m , , , ,- HELUZ MINI - PLAST HELUZ MINI - METAL HELUZ MINI - IZOSTAT výška komínu orientační v Kč bez DPH orientační v Kč s DPH m , , , ,- 8 m , , , ,- 10 m , , , ,- HELUZ MINI - IZOSTAT 300 mm 240 mm Komínová tvarovka HELUZ - M skladba tvarovek pro tloušťku zdiva 24 cm skladba tvarovek pro tloušťku zdiva 30 cm HELUZ MINI - METAL P HELUZ MINI - METAL H výška komínu orientační v Kč bez DPH orientační v Kč s DPH výška komínu orientační v Kč bez DPH orientační v Kč s DPH m , , , ,- 8 m , , , ,- 10 m , , , ,- Komínový systém pro přetlak do 200 Pa 6 m , , , ,- 8 m , , , ,- 10 m , , , ,- Komínový systém pro vysokopřetlak do Pa Uvedené orientační ceny jsou kalkulovány za kompletní komínovou sestavu, včetně dvířkové tvarovky, jednoho připojení 90 pro spotřebič, všech doplňků nutných pro správnou funkci komínu a základní nadstřešní části bez ceny za montáž. V případě většího počtu připojení nebo variantního řešení nadstřešní části se mohou orientační ceny od konkrétní nabídky lišit. U systému HELUZ MINI je možné požít nadstřešní část pouze v provedení: omítka a obklad cihelnými pásky Kalkulační program Na si můžete stáhnout kalkulační program pro výpočet spotřeby jednotlivých prvků pro stavbu komínového tělesa včetně aktuálních cen. Případně se můžete obrátit na naše specialisty, kteří Vám zdarma připraví kalkulaci. Program vás po jeho nainstalování do počítače povede jednotlivými kroky pro zadávání povinných požadovaných údajů, které potřebuje znát pro svůj výpočet. Na jeho konci je pak sestava, která obsahuje všechny komponenty nutné pro stavbu komínového tělesa, včetně jejich množství a ceny. Program obsahuje i obrázky důležitých dílů pro jejich snadnější výběr a některé volitelné součásti, které si můžete přiobjednat. Aktualizace programu je prováděna automaticky. Nový komínový systém HELUZ MINI IZOSTAT Revize komínů Placená služba Při koupení komínového systému nabízíme zajištění provedení revize komínu revizním technikem. Tuto službu je nutno objednat. Více informací získáte na u kominy@heluz.cz Seznam dodacích míst najdete na a - sekce Komínový systém HELUZ/Naši partneři. Technické změny vyhrazeny Strana 23

24 KOMÍNOVÁ STAVEBNICE PRO OKAMŽITÝ ODBĚR KOMPLETNÍHO KOMÍNU Komínový komplet ZÁKLAD - Klasik Komínový komplet GRAND - Klasik Kč bez DPH Kč s DPH Kč bez DPH Kč s DPH připojení 90 připojení 45 připojení 90 připojení 45 připojení 90 připojení 45 připojení 90 připojení 45 6 m , , , ,- 6 m , , , ,- 7 m , , , ,- 7 m , , , ,- 8 m , , , ,- 8 m , , , ,- 9 m , , , ,- 9 m , , , ,- Pro okamžité zakoupení jsou připraveny komínové komplety o výškách 6; 7; 8 a 9 m ve variantě základní, kde je nadstřešní část o výšce 1 m připravena pro omítnutí nebo obložení cihelnými pásky HELUZ, nebo ve variantě GRAND s betonovými prstenci cihlové barvy. Komplety obsahují veškeré komponenty nutné pro sestavení kompletního komínového tělesa, včetně podkladová desky, cihelných komínových tvarovek, šamotových dílů, tepelné izolace, nádobka na kondenzát, větrací mřížky, komínových dvířek, betonové krycí desky, betonového komínového límce, všech spojovacích a lepicích hmot, hmoždinek a válečku na nanášení (u varianty GRAND jsou součástí dodávky navíc prstence cihlové barvy a zpevňující výztuž). Je možno využít závozu zdarma při společné dodávce cihel. Komínový základ - Klasik Komínový základ 3,5 m 160 připojení připojení 45 Kč bez DPH Komínový set - Klasik 200 připojení připojení 45 Kč bez DPH Kč s DPH m 2 127, , , ,- 160 připojení 90 Komínový komplet - Multi 160 připojení 45 Kč s DPH 200 připojení připojení 90 Kč bez DPH 200 připojení , , , , , , , ,- Na jedné paletě o hmotnosti cca 400 kg jsou připraveny veškeré komponenty potřebné pro sestavení 3,5 m komínového tělesa. Sestava se skládá z komínových tvarovek HU, podkladové desky, kondenzační jímky, šamotové vložky o průměru 160 nebo 200 mm, dvířkové tvarovky, tepelné izolace, spojovací hmoty, lepicí, komínových dvířek, větrací mřížky a nádobka na kondenzát. 200 připojení 45 Komínový komplet je dodáván na jedné až dvou paletách. Palety s komínovou stavebnicí je možné skládat na sebe. 200 připojení 90 Kč s DPH 200 připojení 45 6 m , , , ,- 2 m 3 851, , , ,- 7 m , , , ,- 8 m , , , ,- 3 m 5 575, , , ,- 8 m , , , ,- Komínové sety slouží pro pokračování stavby komínového tělesa na komínový základ. Skládají se z cihelných komínových tvarovek, komínových vložek, tepelné izolace a lepicích a spojovacích hmot. komínový nástavec komínové ukončení (základní 1,0 m) komínový set (1,0-2,0-3,0 m) komínový základ (3,5 m) komínový komplet (6,0-7,0-8,0-9,0 m) Komínové ukončení 1 m - Klasik Kč bez DPH Kč s DPH ZÁKLAD pro omítnutí nebo obklad pásky 4 162, , , ,- GRAND cihlové barvy 7 927, , , ,- Na jedné paletě je připravena sada komponent nadstřešní části pro správné ukončení komínu. Prstence GRAND tvarovky vylité betonem Prstence GRAND nabízíme pro jednoprůduchový komín, dvouprůduchový komín, jednoprůduchový komín s jednou poloviční šachtou a jednoprůduchový komín se dvěma prázdnými šachtami ve 4 barevných variantách: cihlová, červená, hnědá a černá. Nyní nově také v imitaci břidlice. Montáž komínů Informace o dalších komponentech komínového systému, dostupnosti, celkové ceně a alternativních výdejních místech: Ing. Martin Coufalík, mobil: , coufalik@heluz.cz, Bc. Michal Trnka, mobil: , trnka@heluz.cz nebo kominy@heluz.cz, Prospekty na požádání zašleme. Nabízíme prostor pro zveřejnění dalším firmám montujícím komínové systémy HELUZ na Dále nabízíme firmám možnost zřízení konsignačního skladu komínových systémů HELUZ. Podrobný ceník pro jednotlivé systémy získáte na Strana 24 Kč bez DPH za bm (orientační ) Kč s DPH za bm (orientační ) Montáž jednoprůduchového komínu 1 000, ,- Montáž dvouprůduchového komínu 1 400, ,- Technické změny vyhrazeny Tato služba je zajišťována subdodavatelsky. Seznam montážních firem naleznete na našich webových stránkách a Fakturaci komínů včetně montáže lze využít sníženou sazbu DPH při splnění podmínek daných zákonem č. 235/2004 Sb., bližší informace viz obchodní, dodací a platební podmínky, str

25 Keramický stropní panel HELUZ Panely základní panelu délka x šířka x výška světlé únosroz- -nost pětí panelů při šířky uložení 115 mm 1200 mm q s informativní hmotnost šířka v mm mm m kn/m 2 kg/ks Kč/ks bez DPH ATYP 1200 panely s prostupy q s (=q n ) provozní hodnota = normová hodnota rovnoměrného zatížení, kterým lze zatížit panel, tzn. zatížení bez vlastní tíhy panelu. Standardně jsou vyráběny panely s výztuží vyčnívající na jednom konci. Panely s oboustranně vyčnívající výztuží jsou jako ATYPY vyráběny pouze na zakázku. * Pro dosažení únosnosti větší než 3 kn/m 2 doporučujeme použít panel se zvýšenou únosností viz strana 26. ATYP u atypických panelů je nutné zaplatit 100 % kupní ceny při objednání před zahájením výroby. Cena panelů se zkosenými tvary nebo jiné délky než je uvedeno v ceníku ve všech vyráběných šířkách je stanovena z nejbližší vyšší délky. Dodací lhůta u atypických panelů je cca 1 měsíc. U fakturace panelů včetně pokládky lze využít sníženou sazbu DPH při splnění podmínek daných zákonem č. 235/2004 Sb., bližší informace viz obchodní, dodací a platební podmínky, str Panely jsou uloženy na prokladech. Pro panely se používají 2 proklady 80/80/930 mm. Proklady se účtují samostatně. Ložení na kamion 24 t: cca 65 m 2. Technické informace p. Mühlberger, mobil: , muhlberger@heluz.cz. Kč/ks s DPH Panel HELUZ x ( ) x 230 1,27 20, , ,- Kč/m 2 Kč/ks bez DPH Kč/ks s DPH 2 706, ,- šířka v mm ATYP ATYP Kč/m 2 Kč/ks Kč/m , , , ,- Panel HELUZ x ( ) x 230 1,52 20, , , , , , , , ,- Panel HELUZ x ( ) x 230 1,77 20, , , , , , , , ,- Panel HELUZ x ( ) x 230 2,02 14, , , , , , , , ,- Panel HELUZ x ( ) x 230 2,27 11, , , , , , , , ,- Panel HELUZ x ( ) x 230 2,52 8, , , , , , , , ,- Panel HELUZ x ( ) x 230 2,77 6, , , , , , , , ,- Panel HELUZ x ( ) x 230 3,02 5, , , , , , , , ,- Panel HELUZ 3500 x ( ) x 230 3,27 5, , , , , , , , , , ,- Panel HELUZ 3750 x ( ) x 230 3,52 6, , , , , , , , ,- Panel HELUZ x ( ) x 230 3,77 5, , , , , , , , ,- Panel HELUZ x ( ) x 230 4,02 5, , , , , , , , ,- Panel HELUZ x ( ) x 230 4,27 6, , , , , , , , ,- Panel HELUZ x ( ) x 230 4,52 5, , , , , , , , ,- Panel HELUZ x ( ) x 230 4,77 5, , , , , , , , ,- Panel HELUZ x ( ) x 230 5,02 5, , , , , , , , ,- Panel HELUZ x ( ) x 230 5,27 5, , , , , , , , ,- Panel HELUZ x ( ) x 230 5,52 5, , , , , , , , ,- Panel HELUZ x ( ) x 230 5,77 5, , , , , , , , ,- Panel HELUZ 6250 x ( ) x 230 6,02 5, , , , , , , , , ,- Panel HELUZ 6500 x ( ) x 230 6,27 4, , , , , , , , , ,- Panel HELUZ 6750 x ( ) x 230 6,52 3, , , , , , ,- Panel HELUZ 7000 x ( ) x 230 6,77 3, , , , , , ,- Panel HELUZ x ( ) x 230 7,02 2,30* , , , , , , , ,- NOVINKA pokládka panelů pro rodinné domy viz strana ceník dopravy výkresy zasílejte na projekty@heluz.cz TECHNICKÁ SPECIFIKACE A KLADEČSKÉ PLÁNY V CENĚ! Technické změny vyhrazeny Strana 25

26 Keramický stropní panel HELUZ ATYP balkónové panely panelu délka x šířka x výška světlé rozpětí při tloušťce obvodové zdi informativní hmotnost šířka v mm mm mm mm mm mm mm Kč/ks bez Kč/ks bez Kč/ks kg /ks Kč/ks s DPH Kč/m DPH 2 DPH s DPH Panel HELUZ 4600 x (1200; 800) x , , , ,- Panel HELUZ x (1 200; 800) x , , , ,- Panel HELUZ x (1 200; 800) x , , , ,- Panel HELUZ x (1 200; 800) x , , , ,- Panel HELUZ x (1 200; 800) x , , , ,- Panel HELUZ x (1 200; 800) x , , , ,- Panel HELUZ x (1 200; 800) x , , , ,- Panel HELUZ x (1 200; 800) x , , , ,- Panel HELUZ 6200 x (1200; 800) x , , , , ,- Panel HELUZ 6400 x (1200; 800) x , , , ,- Panel HELUZ x (1 200; 800) x , , , ,- Panel HELUZ x (1 200; 800) x , , , ,- Panel HELUZ x (1 200; 800) x , , , ,- Panel HELUZ x (1 200; 800) x , , , ,- Panel HELUZ x (1 200; 800) x , , , ,- Panel HELUZ x (1 200; 800) x , , , ,- Panel HELUZ x (1 200; 800) x , , , ,- Panel HELUZ x (1 200; 800) x , , , ,- ATYP - u atypických panelů je nutné zaplatit 100 % kupní ceny při objednání před zahájením výroby. Balkónové panely jsou vyráběny na zakázku s krakorcem délky max mm. Dodací lhůta u atypických panelů je cca 1 měsíc. Pro objednání správné délky panelu je důležitá světlost otvoru, který má balkónový panel zakrýt a tloušťka obvodové zdi, na které je panel uložen. Panel o požadované světlosti je vyroben z nejbližší vyšší délky a z ní je odvozena i jeho. Proklady se účtují samostatně. Ložení na kamion 24 t: cca 65 m 2. U fakturace panelů včetně pokládky lze využít sníženou sazbu DPH při splnění podmínek daných zákonem č. 235/2004 Sb., bližší informace viz obchodní, dodací a platební podmínky, strana ATYP panely se zvýšenou únosností Kč/m ,- panelu délka x šířka x výška světlé rozpětí při uložení 115 mm únosnost 1) q s mm m kn/m 2 Kč/ks bez DPH Kč/ks s DPH Kč/m 2 Panel HELUZ 1500 x 1200 x 230 1,27 20, , ,- Panel HELUZ 1750 x 1200 x 230 1,52 20, , ,- Panel HELUZ 2000 x 1200 x 230 1,77 20, , ,- Panel HELUZ 2250 x 1200 x 230 2,02 20, , ,- Panel HELUZ 2500 x 1200 x 230 2,27 18, , ,- Panel HELUZ 2750 x 1200 x 230 2,52 14, , ,- Panel HELUZ 3000 x 1200 x 230 2,77 11, , , ,- Panel HELUZ 3250 x 1200 x 230 3,02 8, , ,- Panel HELUZ 3500 x 1200 x 230 3,27 6, , ,- Panel HELUZ 3750 x 1200 x 230 3,52 10, , ,- Panel HELUZ 4000 x 1200 x 230 3,77 8, , ,- Panel HELUZ 4250 x 1200 x 230 4,02 7, , ,- panelu délka x šířka x výška světlé rozpětí při uložení 115 mm únosnost 1) q s mm m kn/m 2 Kč/ks bez DPH Kč/ks s DPH Kč/m 2 Panel HELUZ x 1200 x 230 4,27 5, , ,- Panel HELUZ x 1200 x 230 4,52 8, , ,- Panel HELUZ x 1200 x 230 4,77 7, , ,- Panel HELUZ x 1200 x 230 5,02 6, , ,- Panel HELUZ x 1200 x 230 5,27 6, , ,- Panel HELUZ x 1200 x 230 5,52 6, , ,- Panel HELUZ x 1200 x 230 5,77 5, , , ,- Panel HELUZ x 1200 x 230 6,02 5, , ,- Panel HELUZ x 1200 x 230 6,27 5, , ,- Panel HELUZ x 1200 x 230 6,52 4, , ,- Panel HELUZ x 1200 x 230 6,77 3, , ,- Panel HELUZ x 1200 x 230 7,02 3, , ,- ATYP - u atypických panelů je nutné zaplatit 100 % kupní ceny při objednání před zahájením výroby. Orientační hmotnost panelů se zvýšenou únosností je cca 400 kg/m 2. U fakturace panelů včetně pokládky lze využít sníženou sazbu DPH při splnění podmínek daných zákonem č. 235/2004 Sb., bližší informace viz obchodní, dodací a platební podmínky strana ) q s (=q n ) provozní hodnota (= normová hodnota) rovnoměrného zatížení, kterým lze zatížit panel, tzn. zatížení bez vlastní tíhy panelu. NOVINKA pokládka panelů pro rodinné domy viz strana ceník dopravy výkresy zasílejte na projekty@heluz.cz TECHNICKÁ SPECIFIKACE A KLADEČSKÉ PLÁNY V CENĚ! Strana 26 Technické změny vyhrazeny

27 Stropy HELUZ MIAKO Stropní nosníky HELUZ MIAKO výrobku Nosník HELUZ MIAKO mm bez DPH Kč/ks Kč/m 2 bez DPH OVN 50 cm OVN 62,5 cm Kč/m 2 s DPH OVN 50 cm OVN 62,5 cm výrobku mm bez DPH Kč/ks Kč/m 2 bez DPH OVN 50 cm OVN 62,5 cm Kč/m 2 s DPH x 160 x ,- 541,- 433,- 649,- 519, x 160 x ,- 627,- 502,- 753,- 602, x 160 x ,- 525,- 420,- 630,- 504, x 160 x ,- 648,- 518,- 778,- 622, x 160 x ,- 511,- 409,- 613,- 490, x 160 x ,- 646,- 517,- 775,- 620, x 160 x ,- 503,- 402,- 604,- 483, x 160 x ,- 645,- 516,- 774,- 619,- Nosník HELUZ MIAKO x 160 x ,- 496,- 397,- 595,- 476, x 160 x ,- 687,- 549,- 824,- 659, x 160 x ,- 492,- 394,- 590,- 472, x 160 x ,- 685,- 548,- 822,- 657, x 160 x ,- 548,- 439,- 658,- 526, x 160 x ,- 749,- 599,- 899,- 719, x 160 x ,- 545,- 436,- 654,- 523, x 160 x ,- 773,- 618,- 928,- 742, x 160 x ,- 542,- 433,- 650,- 520, x 160 x ,- 811,- 649,- 973,- 778, x 160 x ,- 538,- 430,- 645,- 516, x 160 x ,- 809,- 648,- 971,- 777, x 160 x ,- 591,- 473,- 709,- 567, x 160 x ,- 823,- 659,- 988,- 790, x 160 x ,- 590,- 472,- 707,- 566, x 160 x ,- 861,- 689, ,- 827, x 160 x ,- 606,- 485,- 727,- 581, x 160 x ,- 860,- 688, ,- 826, x 160 x ,- 616,- 493,- 739,- 591, x 160 x ,- 860,- 688, ,- 825,- OVN 50 cm OVN 62,5 cm Stropní vložky HELUZ MIAKO 23/62,5 19/62,5 15/62,5 8/62,5 23/50 19/50 15/50 8/50 spotřeba bez DPH s DPH balení ks paleta menší balení ks paleta* poznámka výrobku 134x x100 mm ks/m 2 Kč/ks Kč/m 2 Kč/m 2 118x x100 HELUZ MIAKO 15/62,5 250/525/150 6,4 45,10 289,- 346, HELUZ MIAKO 19/62,5 250/525/190 6,4 56,30 360,- 432, HELUZ MIAKO 23/62,5 250/525/230 6,4 68,50 438,- 526, HELUZ MIAKO 8/62,5 250/515/80 6,4 36,20 232,- 278, HELUZ MIAKO 15/50 250/400/150 8,0 34,40 275,- 330,- 120 HELUZ MIAKO 19/50 250/400/190 8,0 43,20 346,- 415, HELUZ MIAKO 23/50 250/400/230 8,0 53,10 425,- 510, HELUZ MIAKO 8/50 250/390/80 8,0 33,90 271,- 325, Při skladování stropních vložek MIAKO se doporučuje skládka maximálně ve dvou vrstvách (2 palety na sobě). OVN = osová vzdálenost nosníků pro OVN 62,5 pro OVN 50,0 Uvedené ceny platí pro ucelené balení v paletách. Při odběru jiného množství účtujeme manipulační přirážku ve výši 20% z ceníkové ceny. * Menší balení je určeno pro úsporu Vašich peněz a minimalizuje tak potřebu rozbalení palet, které je dodáváno s příplatkem. Nižší balení je dodáváno bez přirážky za rozbalení palet. Přirážka za rozbalení palet je připočítávána pouze při požadavku na počty, které nelze složit z uceleného balení většího či menšího. Od každého sortimentu HELUZ MIAKO je maximální množství menšího balení 3 palety v jedné dodávce. Věncovky HELUZ nebroušené Věncovka HELUZ pro stropy HELUZ MIAKO spotřeba bez DPH s DPH balení ks paleta mm ks/bm Kč/ks Kč/bm Kč/ks 118x100 Věncovka HELUZ 8/26,5 * 333/80/265 3,0 41,10 123,- 49, Věncovka HELUZ 8/15 pro monolitické stropy 333/80/150 3,0 32,20 97,- 38, * Tento sortiment pouze do vyprodání zásob. OVN = osová vzdálenost nosníků. Cena nosníků za 1 m 2 výpočtem z jednotlivých maximálně přípustných světlých délek nosníků, tzn. po odečtení délky uložení 2 x 125 mm. Délková tolerance nosníků: mm. Informativní hmotnost 1 bm stropního nosníku 2225 kg. Naložení na kamion cca bm. Proklady se účtují samostatně. Způsob paketizace: 6 ks nosníků na dřevěných prokladech 80/80/1030 mm. Při skladování a přepravě musí být proklady nad sebou s umístěním na styčníky výztuže. Stropní nosníky HELUZ MIAKO jsou dostupné na všech závodech firmy HELUZ. výkresy zasílejte na projekty@heluz.cz TECHNICKÁ SPECIFIKACE A KLADEČSKÉ PLÁNY V CENĚ! Technické změny vyhrazeny Strana 27

28 Stropy HELUZ MIAKO Věncovky HELUZ broušené k věncovkám je dodáván polystyrén (viz. str. 20) Věncovka HELUZ pro stropy HELUZ MIAKO včetně pojiva 8/19 8/21 8/23 8/25 8/27 8/29 balení spotřeba bez DPH s pojivem s DPH s pojivem ks paleta mm ks/bm Kč/ks Kč/bm Kč/ks 134x x100 33,80 101,- 40, Věncovka HELUZ 8/19 * 333/80/189 Věncovka HELUZ 8/21 333/80/209 39,80 119,- 47, Věncovka HELUZ 8/23 333/80/229 40,80 122,- 48, ,0 Věncovka HELUZ 8/25 333/80/249 44,90 135,- 53, Věncovka HELUZ 8/27 333/80/269 53,60 161,- 64, Věncovka HELUZ 8/29 333/80/289 58,30 175,- 69, Uvedené ceny platí pro ucelené balení v paletách. Při odběru jiného množství účtujeme manipulační přirážku ve výši 20% z ceníkové ceny. Pokud není v objednávce specifikován typ pojiva (lepidla, pěny případně ) je k věncovkám HELUZ dodáván typ pojiva, který je dodávaný k obvodovým cihlám dané stavby (tj. HELUZ pěna, lepidlo, celoplošné lepidlo, malta Supertherm TM, malta HELUZ TREND). * Tento sortiment pouze do vyprodání zásob. Výztuž do nadbetonávky ke stropům HELUZ MIAKO Kari sítě typ výrobku průměr drátu / rozteč rozměr sítě (délka x šířka) hmotnost sítě bez DPH s DPH mm mm Kg/m 2 Kč/ks Kč/ks Expediční místa KA 17 ø 4/150 - ø 4/ x ,35 229,10 274,92 DB, HE Podélná výztuž věnce výrobku Betonářská ocel (délka 6 m) průměr drátu bez DPH s DPH mm Kč/ks Kč/ks ø R 8 63,- 75,60 ø R 10 98,- 117,60 ø R ,- 166,80 * Při objednání bude tvar třmínků upřesněn. výrobku rozměr bez DPH Kč/bm s DPH Kč/bm Třmínky * ø 6 mm 10,- 12,- výrobku Vázací drát pozink rozměr SCHEMATICKÝ ŘEZ ULOŽENÍ STROPNÍ KONSTRUKCE HELUZ MIAKO ULOŽENÍ NA OBVODOVÉ ZDIVO ULOŽENÍ NA VNITŘNÍ ZDIVO Tepelná izolace 80 min.100 Nadpodporová příložka tvaru L Podélná výztuž věnce KARI síť Nadpodporová příložka přímá Těžký asfaltový pás výrobku D x Š bez DPH s DPH m Kč/role Kč/role Těžký asfaltový pás š. 50 cm tl. 3,5 mm * 10 x 0,5 474,50 569,40 Těžký asfaltový pás š. 25 cm tl. 3,5 mm * 10 x 0,25 329,00 394,80 Těžký asfaltový pás š. 33 cm tl. 3,5 mm 10 x 0,33 398,00 477,60 * Tento sortiment pouze do vyprodání zásob. balení bez DPH Kč/balení s DPH Kč/balení ø 0,8 mm 100 bm 95,- 114,- KARI síť Nadpodporové a rohové příložky průměr délka bez DPH s DPH výrobku mm mm Kč/ks Kč/ks Nadpodporová příložka ke stropním nosníkům ø R ,30 35,16 Rohová příložka ke stykování, křížení věnců ø R ,20 21,84 Nadpodporová příložka přímá ke stropním nosníkům ø R ,80 35,76 STYKOVÁNÍ VÝZTUŽE VĚNCŮ V ROHU_ PŮDORYS Podélná výztuž věnce šířka věnce Věncovka Asfaltový pás Stropní vložky Stropní nosník Podélná výztuž věnce Asfaltový pás šířka věnce Rohová příložka Podélná výztuž věnce NADPODPOROVÉ PŘÍLOŽKY KE STROPNÍM NOSNÍKŮM nadpodporová příložka _ tvar L ke stropním nosníkům u obvodové stěny Ø R 8/1700 ( jen u nosníků od délky cca 4750 mm) 2000 nadpodporová příložka _ přímá ke stropním nosníkům nad středním zdivem Ø R 8/2000 ROHOVÉ PŘÍLOŽKY Ø R 10/800 OVN = osová vzdálenost nosníků. Cena nosníků za 1 m 2 výpočtem z jednotlivých maximálně přípustných světlých délek nosníků, tzn. po odečtení délky uložení 2 x 125 mm. Délková tolerance nosníků: mm. Informativní hmotnost 1 bm stropního nosníku 2225 kg. Naložení na kamion cca bm. Proklady se účtují samostatně. Způsob paketizace: 6 ks nosníků na dřevěných prokladech 80/80/1030 mm. Při skladování a přepravě musí být proklady nad sebou s umístěním na styčníky výztuže. Stropní nosníky HELUZ MIAKO jsou dostupné na všech závodech firmy HELUZ. výkresy zasílejte na projekty@heluz.cz TECHNICKÁ SPECIFIKACE A KLADEČSKÉ PLÁNY V CENĚ! Strana 28 Technické změny vyhrazeny

29 Překlady HELUZ Nosné roletové a žaluziové překlady HELUZ - univerzální pro rolety i žaluzie výrobku délka/šířka/výška pro tloušťku zdiva 365; 380; 400; 440; 490/500 max. světlost okenního otvoru 365; 380; ; 490/500 informativní hmotnost únosnost 1) q k bez DPH s DPH mm mm kg kn/m Kč Kč HELUZ 1250/ / , , ,- HELUZ 1500/ / , , ,- HELUZ 1750/ / , , ,- HELUZ 2000/ / , , ,- HELUZ 2250/ / , , ,- HELUZ 2500/ / , , ,- HELUZ 2750/ /238 * , , ,- HELUZ 3000/ /238 * , , ,- HELUZ 3250/ /238 * , , ,- HELUZ 3500/ /238 * , , ,- HELUZ 3750/ /238 * , , ,- HELUZ 4000/ /238 * , , ,- HELUZ 4250/ /238 * , , ,- 1) q k normová hodnota rovnoměrného zatížení, kterým lze zatížit překlad, tzn. zatížení bez vlastní tíhy překladu. * výroba na zakázku. Uložení na paletě 1100 x 530 mm do délky mm 1 paleta, od délky mm 2 palety. Ložení na kamión 24 t: bm roletových překladů HELUZ. Nosný roletový překlad HELUZ lze použít jak pro rolety, tak i pro venkovní žaluzie. Bližší informace: p. Bořil tel.: ,p. Žemlička: tel.: p. Kubík tel.: Nosné roletové překlady HELUZ a doplňkové cihly K a K-1/2 jsou prodávány z výrobního závodu Dolní Bukovsko. Dále jsou k dispozici v závodech Hevlín a Libochovice. Pro zvýšení dostupnosti sortimentu nosných roletových překladů jsme pro Vás připravili tato výdejní místa (pro všechna výdejní místa zajišťuje objednávky centrální prodejní služba v Dolním Bukovsku, tel.: , mobil: , fax: , prodej@heluz.cz) Doprava roletových a žaluziových překladů HELUZ je možná v rámci celé ČR. Organizaci dopravy zajišťuje prodejní služba a navíc jsou k dispozici tato výdejní místa: Sklad Rudná Masarykova 921, Rudná u Prahy, tel.: , karel.studeny@pro-doma.cz Sklad Brno: FERRAM s. r. o., středisko Brno, Vídeňská 113 C, Brno - Dolní Heršpice, tel.: , Fax.: , dana.holasova@ferramst.cz Sklad Plzeň: Chebská 17, Plzeň - Křimice, v areálu firmy Vladimír Škopek-stavebniny, tel: , fax: , stavebniny.skopek@post.cz izolace kontaktního zateplovacího systému tloušťky mm 2. vnitřní tepelná izolace překladu 3. cihelné zdivo šířky mm 4. přesah roletového překladu přes nosné zdivo maximálně 150 mm Použitím širšího roletového překladu s přesazením se výrazně zvyšuje tloušťka vnitřní účinné izolace. Izolace vnější části roletového překladu je z hlediska tepelné ochrany neúčinná. Technické změny vyhrazeny Strana 29

30 Překlady HELUZ Montáž rolet a žaluzií provádí: Jihočeský kraj Firma Ulice PSČ Místo sídla Kontaktní osoba Telefon SM PRODUKT Čechova 778/ Lišov Ivo Macháček MISCHNIK Denisova 1203/II Jindřichův Hradec Roman Mischnik Jihomoravský kraj Sun systém Masarykova Veselí nad Moravou sunsystem@sunsystem.cz Královehradecký kraj ALUROL spol. s r.o. Kpt.Jaroše Nové Město nad Metují alurol@alurol.com Liberecký kraj Batima spol. s r.o. Mníšek Mníšek u Liberce info@batima.cz Moravskoslezský kraj Richard Havel Mastného 1035/ Ostrava - Slezská Ostrava servis@havlovci.cz Michal Horák Dolní náměstí 140/ Opava Michal Horák servis@michalhorak.cz Olomoucký kraj STUDIO OKEN s.r.o. Rolsberská Olomouc Iva Spáčilová studiooken@volny.cz Pardubický kraj VABTECH s. r. o. Řetová Řetová Bohuslav Ducháček Praha ALMMA Francouzská Praha 10 Michal Trmal trmal@almma.cz STAVONA Praha s. r. o. Sudoměřská Praha 3 Ing. Josef Šilar PROALU Borského Praha 5 Tomáš Koutenský info@proalu.cz PROKLIMA - stínící technika s. r. o. Zenklova Zenklova 131 Vojtěch Sládek sladek@proklima-stinicitechnika.cz Středočeský kraj ATOSSA, s. r. o. Jemníky Mladá Boleslav Přemysl Líbal atossa@atossa.cz TECHNOROL - stínící technika 5. května Mníšek pod Brdy info@technorol.eu Ústecký kraj ORRICO s. r. o. ul. 28. října 3649/ Chomutov Marek Frélich IDEALFENSTER a. s. Chudeřice u Bíliny Chudeřice u Bíliny Tomáš Žítek Vysočina DaS Technik, s.r.o. Masarykovo nám Velká Bíteš Stanislav Dvořáček info@dastechnik.cz Překlad HELUZ 23,8 správný způsob uložení zakázaný způsob uložení Překlady HELUZ 23,8 překlady HELUZ 23,8 - výška 238 mm, šířka 70 mm délka mm Strana 30 počet ks/ paketa proklady 80/80/930 bez DPH v Kč s DPH v Kč Překlady HELUZ ploché délka mm počet ks/ paketa polystyrén do překladů najdete na str. 20 ploché překlady HELUZ - výška 71 mm šířka 115 mm šířka 145 mm šířka 175 mm proklady 80/80/930 bez DPH v Kč s DPH v Kč počet ks/ paketa Technické změny vyhrazeny proklady 80/80/930 bez DPH v Kč s DPH v Kč počet ks/ paketa proklady 80/80/ ,- 274, ,- 366, ,- 439, ,- 156, ,- 205, ,- 222, ,- 569, ,- 197, ,- 258, ,- 278, ,- 743, ,- 240, ,- 311, ,- 334, ,- 850, ,- 293, ,- 370, ,- * 407, , , ,- 332, ,- 425, ,- * 466, , , ,- 374, ,- 479, ,- * 521, , , ,- 426, ,- 548, ,- * 593, , , ,- 476, ,- 605, ,- * 660, , , ,- 518, ,- 662, ,- * 718,- Překlad HELUZ 23,8 je vyroben jako jednostranný. Spodní výztuž je navržena jako nosná a vrchní je pouze manipulační. Spodní výztuž je tedy silnější než vrchní. * Balení do vyprodání zásob. Při dovozu na stavbu rodinného domu nebude účtována přirážka na rozbalení paket. Manipulační přirážka za rozbalení paket ve výši 20 % z ceníkové ceny bude účtována pouze při dodávkách na stavebniny. Ložení na kamion cca: nosné-výška 238 mm bm šířka 115 mm bm šířka 145 mm bm šířka 175 mm bm. Informativní hmotnost překladů: nosné-výška 238 mm - 38 kg/bm šířka 115 mm - 14 kg/bm šířka 145 mm - 17 kg/bm šířka 175 mm - 20 kg/bm. Překlady jsou dostupné na všech závodech firmy HELUZ. ploché bez DPH v Kč s DPH v Kč

31 1 2 NG nová generace stavebního systému HELUZ DŮM - nadstandardní zákaznický servis Neprodáváme jenom cihly, nabízíme mnohem víc, připravili jsme pro Vás širokou nabídku služeb pro zákazníky. 3 KOMPLEXNÍ DODÁVKA HRUBÉ STAVBY nejširší nabídka cihelných bloků cihelné bloky s nejlepšími tepelně izolačními parametry lepidlo, pěna a zakládací malta v ceně broušených cihel pomůcky pro zdění stropy HELUZ MIAKO, panely, překlady, roletové překlady komínové systémy HELUZ pro všechny druhy spotřebičů U nás si objednáte vše na hrubou stavbu vašeho cihelného domu - příčkové zdivo, překlady, stropní konstrukci, pomůcky pro zdění a broušený cihelný komínový systém. - výrobky INFORMACE ZDARMA kvalifikovaná pomoc při volbě správného cihelného systému pro vaši stavbu odborné poradenství při výběru komínového systému a konzultace při řešení jednotlivých detailů široká nabídka informací, materiálů a programů ke stažení Na naší lince nebo na heluzdum@heluz.cz je možné si objednat veškeré materiály v tištěné či elektronické podobě a sjednat si schůzku s technicko-obchodním poradcem, který Vám poradí s výběrem vhodného cihelného materiálu pro Váš dům. - kontakty ZPRACOVÁNÍ CENOVÉ NABÍDKY zpracování cenové nabídky včetně výpisu materiálu zpracování kladečských plánů stropu a překladů kalkulace cenové a materiálové nabídky komínového systému návrh komínového tělesa a výpočet spalinové cesty Připravíme pro vás cenovou nabídku včetně výpisu materiálu HELUZ. Pro správný výpočet zašlete kompletně okótované půdorysy podlaží, řezy, pohledy a krov domu v tištěné nebo elektronické podobě na adresu HELUZ cihlářský průmysl v.o.s., Dolní Bukovsko 295 nebo na projekty@heluz.cz. Upozorňujeme: Před objednáním stropu je nutné přeměřit skutečné provedení stavby a porovnat je s, které byly použity při návrhu kladečského plánu. Tuto službu lze objednat u firmy HELUZ viz. bod 7 - Technická pomoc na stavbě. Kladečský plán je zpracován jako podklad pro vypracování cenové nabídky - takto navrženou stropní konstrukci pak musí posoudit příslušný odpovědný projektant zákazníka v souvislosti s celkovou koncepcí projektovaného objektu. Zahrnuté množství lepidla pro tenké spáry je kalkulováno v množství nutném při nanášení lepidla válcem PRŮKAZ ENERGETICKÉ NÁROČNOSTI BUDOVY - PENB Zajištění energetického průkazu budovy - součásti projektové dokumentace stavby pro stavební řízení Zatřídění budovy do klasifikační skupiny A, B, C.G Vyhodnocení energetické náročnosti budovy v kwh/m 2 za rok Průkaz dodáváme od příslušných energetických specialistů registrovaných u MPO ČR PENB zpracováváme pro stavby z jakéhokoliv zdícího materiálu. Zpracován na základě zálohy 2 000,- Kč bez DPH (2 400,- Kč s DPH). Cena je stanovená na novostavbu RD, na ostatní druhy staveb bude stanovena individuálně po zaslání podkladů. PENB pro stavby ze zdícího materiálu HELUZ: po realizaci stavby RD (resp. po odebrání materiálu) ze systému HELUZ je vrá celá částka. Pro jiné druhy staveb kromě novostavby RD z cihelného systému je vratná částka sdělena dle realizovaného podílu materiálu HELUZ ve stavbě. Nebude-li materiál odebrán a vyfakturován a požádáno o vrácení zálohy do konce následujícího kalendářního roku, zaniká nárok na vrácení částky. Vrácení uhrazené částky platí jen v případě objednání PENB před zakoupením cihelného systému HELUZ. Více informací na tel.: nebo projekty@heluz.cz. - služby HELUZ Požárně bezpečnostní řešení - PBŘ Zajištění požárně bezpečnostního řešení stavby RD (požární zprávy)- součásti projektové dokumentace pro stavební řízení. Dodáme za zvýhodněnou cenu 833,- Kč bez DPH (1 000,- Kč s DPH). PBŘ na ostatní druhy staveb bude stanovena individuálně po zaslání podkladů. Více informací na tel.: nebo projekty@heluz.cz - služby HELUZ TECHNICKÁ POMOC NA STAVBĚ dotovaná pomoc při vyrovnání zakládací pod broušené cihly HELUZ viz. str. 18. Způsob rezervace služby na str. 32. odborné poradenství našich technicko-obchodních poradců na stavbě zaměření skutečných rozměrů stavby a jejich zakreslení včetně nového návrhu kladečského plánu stojí Kč s DPH (1 667 Kč bez DPH) Asistence při pokládce panelů Kč s DPH/ 5 hod. (2 500 Kč bez DPH/5 hod.). V ceně služby je odborná pomoc technika. Technik společnosti Heluz dohlíží na správné uložení panelů dle kladečského plánu. Technický pracovník neprovádí samotnou pokládku panelů Heluz. Pokládka panelů- 150 Kč bez DPH/m 2 (180 Kč s DPH 20 %/ m 2, 171 Kč vč. snížené sazby DPH 14 % - podmínka předložení čestného prohlášení a splnění podmínek vněm dle 48 a zák. č. 235/2004 Sb. O dani z přidané hodnoty v platném znění). V ceně služby je obsažen jeřáb do nosnosti 28 tun, 2x technik pokládky panelů a vazač panelů. Při neobjednání pokládky panelů si zákazník musí zajistit jeřáb, vazače a 2x technika na pokládku panelů, nebo stavební firmu. Cena neobsahuje další manipulace se stavebním materiálem. zajišťujeme revizi komína - placená služba viz. str služby HELUZ - služby HELUZ 4 POROVNÁNÍ MATERIÁLU srovnání nejvýhodnějšího materiálu z hlediska tepelněizolačních vlastností V případě zájmu může dodavatel pro odběratele vyhotovit srovnání nejvýhodnějšího materiálu dostupného na trhu z hlediska tepelněizolačních vlastností. - porovnání úspor 8 PŮJČOVNA POMŮCEK půjčovna pracovních pomůcek Půjčíme Vám pomůcky pro zdění z broušených cihel a technologické pomůcky (zakládací soupravy a nanášecí válce). Objednávky zapůjčení pracovních pomůcek na nebo em: pomucky@heluz.cz, tel.: Str Technické změny vyhrazeny Strana 31

32 DALŠÍ SLUŽBY A INFORMACE Naši nabídku neustále rozšiřujeme dle požadavků našich zákazníků. DOPRAVA ZDARMA doprava a svoz palet v ceně výrobku a příspěvky na dopravu v případech dle čl. 12, str Zajišťujeme kompletaci vaší zakázky ve výrobním závodě a další služby jako je skládání pomocí hydraulické ruky přímo na stavbě nebo dopravu na čas. str Prioritní dodávky Projektant projektující rodinný dům v systému HELUZ má možnost zaevidovat si svůj projekt u firmy HELUZ, čímž stavebník získá právo na tzv. prioritní dodávku. Materiál na tyto stavby bude dodáván s co možná nejkratšími dodacími lhůtam. KONTAKT NA STAVEBNÍ, PROJEKČNÍ A ARCHITEKTONICKÉ FIRMY smluvní projekční kanceláře a stavební firmy certifikované firmy společností HELUZ seznam doporučených a prověřených firem Rádi Vám poradíme, kterou prověřenou a certifikovanou stavební, projekční nebo architektonickou firmu máte kontaktovat. - obchodní informace - naši partneři ŠKOLENÍ FIREM ze systému HELUZ pro projektanty, stavební firmy a školy pro projektanty a stavební firmy o panelech na panelárně v Libochovicích exkurze pro školy ve výrobních závodech HELUZ poradenství a zaškolení stavební firmy na založení zdiva z broušených cihel Proškolíme Vás ZDARMA na našich výrobních závodech Dolní Bukovsko, Libochovice, Hevlín, a Kryry - služby HELUZ POJIVA K BROUŠENÉMU ZDIVU ZDARMA Zakládací malta v tloušťce 20 mm (tj. ke každé 11. cihle) zdarma V ceně broušených cihel je započteno celoplošné lepidlo, pěna nebo lepidlo zákaznická linka: program komplexní podpory Podpora zasílání aktuálních informačních materiálů. Poradenství při řešení návrhu nízkoenergetických a pasivních a nulových objektů. Odbornost specializovaný katalog pro řešení tepelných mostů. Podpora projektování moduly knihoven pro programy Archicad, Revit, Allplan, detaily CAD, kalkulační programy CIHLA a HELUZ KOMÍNY. SLUŽBY STATIKA Zdarma zpracování kladečských plánů stropu. Skladbu stropu je nutno nechat odsouhlasit odpovědným projektantem (viz. bod 3 - zpracování cenové nabídky). Pro projektanty nabízíme na stránkách záložka Služby Heluz, Služby statika programy pro posouzení zdiva dle ČSN EN Tyto programy jsou zpracovány jako soubory typu Excel a jsou volně ke stažení. Jsou ideální pomůckou při navrhování zdiva HELUZ podle zadané tloušťky a typu zdiva jsou programem interaktivně nabízeny typy cihel, způsob zdění a z toho vyplývající materiálové charakteristiky zdiva Konzultace s firemním statikem Zprostředkování projekčních služeb autorizovaného statika Bližší informace a objednávky těchto služeb: tel.: , , a u: projekty@heluz.cz. - služby HELUZ Rezervace technické pomoci při vyrovnání zakládací pod broušené cihly heluz Kdo provádí - zakládací technik firmy HELUZ nebo proškolená spolupracující firma (provádí tutéž činnost jako zakládací technik firmy HELUZ). Kde jsou informace zakládání stavby z broušených cihel - informace pro zákazníka o všem, co s technickou pomocí při zakládání stavby z broušeného zdiva souvisí, naleznete na Jak objednat zakládání stavby - objednávku technické pomoci při zakládání stavby z broušených cihel naleznete -na-stavbe/objednavka-technicke-pomoci/. Stačí vyplnit objednávku odesláním objednávky zákazník prohlašuje, že je seznámen se všemi postupy a předpisy souvisejícími s technickou pomocí při zakládání stavby z broušených cihel a že splní všechny požadavky firmy HELUZ pro zabezpečení všeho, co je pro technickou pomoc při zakládání stavby z broušených cihel potřebné. Zákazník bude do 2 pracovních dnů kontaktován pracovníkem firmy HELUZ, který dohodne se zákazníkem termín provedení technické pomoci při zakládání stavby z broušených cihel. Podmínkou pro provedení této služby je oboustranná shoda na termínu služby. Na co je třeba myslet je potřeba počítat s možností čekací lhůty na poskytnutí služby technické pomoci při založení stavby z broušených cihel, a proto je zapotřebí tuto službu objednávat nejméně s 2 3. týdenním předstihem Více informací na projekty RODINNÝCH DOMŮ Vyberte si projekt rodinného domu z katalogů partnerských firem Artinex CZ s. r. o., www. archipelag.cz ERLIS projekt s. r. o., EUROLINE Bohemia s. r. o, Enet holding a. s., Stavebnice RD s. r. o., WRANDERS s. r. o, heluz dům V případě zájmu se zaregistrujte na v sekci komplexní podpora pro projektanty a stavitele. Při zadání Vaší ové adresy obdržíte nově vydané tiskové materiály ve formátu PDF podstatně dříve než se k Vám mohou dostat v tištěné podobě. Více informací na Strana 32 Technické změny vyhrazeny

33 NABÍDKA ŠKOLENÍ HELUZ Získejte ZDARMA osvědčení od firmy HELUZ. OSVĚDČENÍ OD FIRMY HELUZ Osvědčení o použití tepelněizolačních bloků HELUZ ve stavbě Jedná se o ověření použití materiálu na stavbě a vydání osvědčení, kde je specifikován druh cihelných bloků HELUZ PLUS (broušená), HELUZ STI (broušená) nebo HELUZ FAMILY. Tato služba má chránit jak zákazníka, tak naši společnost před tím, aby na stavbě nebyl použit materiál jiných parametrů než je zákazníkem požadován. Stavební firmy mohou používat toto osvědčení při prezentaci svých staveb zákazníkům. Jak si tuto službu zajistit? Stavebník (investor, projektant, stavební firma), který bude chtít ověřit použití cihelných bloků HELUZ na realizované stavbě, zavolá po dokončení hrubé stavby na centrálu společnosti HELUZ (tel.: ), kde si tuto službu objedná a nahlásí kontaktní údaje stavby. Poté se na stavbu dostaví technicko-obchodní poradce od společnosti HELUZ, který prověří, jaký druh materiálu je použit. Následně bude vydáno osvědčení o druhu použitého materiálu. - služby HELUZ OSVĚDČENÍ O proškolení na roletové a žaluziové překlady a komínové systémy Osvědčení je vydáno na základě proškolení specialistou na komínové systémy a roletové překlady v Dolním Bukovsku. Bližší informace ohledně získání osvědčení na komínové systémy získáte u Ing. Martina Coufalíka ( ), Jana Míchala - oblast Čechy ( ), Martina Kubíka, DiS. - oblast Morava ( ) a na roletové a žaluziové překlady u Zdeňka Bořila ( ), Kamila Žemličky ( ) a Martina Kubíka, DiS. ( ). služby HELUZ OSVĚDČENÍ O proškolení stavebních firem o výrobcích heluz Osvědčení je vydáno na základě každoročního proškolení. Proškolené firmy jsou informovány o nejnovějších výrobcích a pracovních postupech firmy HELUZ. V případě zájmu kontaktujte centrálu společnosti HELUZ (tel.: ). služby HELUZ NG nová generace stavebního systému NG nová generace stavebního systému NG nová generace stavebního systému NG nová generace stavebního systému HELUZ PLUS VZOR HELUZ STI FAMILY FAMILY 2in1 VZOR o proškolení komplexní cihelný systém HELUZ VZOR o proškolení komínových systémů HELUZ VZOR výstavy v roce 2012 n ČR Louny DŮM A ZAHRADA n Maďarsko Budapešť CONSTRUMA n Slovensko Nitra DOMEXPO n Slovensko Banská Bystrica PRO ARCH n ČR Brno IBF n Slovensko Poprad TATRA-EXPO n ČR Praha KREATIVITA HOBBY n ČR Liberec DŮM A ZAHRADA n ČR Louny DŮM n ČR České Budějovice ZEMĚ ŽIVITELKA n ČR Praha FOR ARCH n ČR České Budějovice HOBBY PODZIM Další výstavy a aktuální informace naleznete na Technické změny vyhrazeny Strana 33

34 Obchodní, dodací a platební podmínky 1. Závaznost obchodních, dodacích a platebních podmínek Veškeré dodávky zboží uskutečněné s odběrateli společnosti HELUZ, cihlářský průmysl v.o.s. se řídí smlouvou a platnými obchodními, dodacími a platebními podmínkami společnosti HELUZ podle aktuálně platného Ceníku. Ceny výrobků, zboží a služeb v Ceníku jsou včetně fólie nebo pásky s naložením na dopravní prostředek ve výrobních závodech není-li uvedeno jinak. Zákazník má právo na bezplatnou dopravu zakoupeného zboží podle aktuálně platného Ceníku viz dále čl. 12. Ke zboží a službám je zákazníkům účtovaná daň z přidané hodnoty. 2. Soudní místo Pro případ obchodního sporu se u tuzemských i zahraničních odběratelů sjednává místní příslušnost Krajského, příp. Okresního soudu v Českých Budějovicích. 3. Poskytované slevy r Pro smluvní odběratele dle platných rámcových dohod. r Při deklarované nižší i než je uvedeno v ceníku sleva 2 %. r Na a omítky se vztahují slevy dle platných rámcových dohod. r Při zakoupení zboží na jiném závodě než je výrobní, snižuje dodavatel poskytovanou slevu o 10 % u cihelného zboží. r Výrobky, u kterých je uváděna včetně pojiv lze dodávat též bez pojiv. U prodeje těchto výrobků je sleva vyšší o 1 %. r Zboží dodáváme i na neucelené palety. Při odběru jiného množství než na ucelené palety účtujeme přirážku 20 % k ceníkové ceně. Pokud přesáhne objednané neucelené palety s přirážkou hodnotu ucelené palety, je automaticky dodávána a fakturována paleta celá. Výjimkou jsou překlady dodávané přímo na stavbu. Při dovozu paket překladů na stavbu rodinného domu není účtována manipulační přirážka ve výši 20 % za rozbalení pakety. Manipulační přirážka bude dále uplatňována při dovozu rozbalených paket překladů na stavebniny. r Pro Slovensko, Polsko, Rakousko, Německo a Maďarsko jsou slevy vyhlašovány samostatně bez vazby na český trh. Podmínky dopravy pro tyto státy jsou upraveny příslušnými ceníky nebo jsou stanoveny individuálně. 4. Záruční podmínky, odpovědnost za vady a reklamace vad výrobků Výrobce odpovídá a ručí za vady výrobků a zboží v rozsahu stanoveném obchodním, popř. občanským zákoníkem. Výrobce poskytuje na své výrobky záruku 5 let při splnění uvedených podmínek pro zabezpečení proti nepříznivým povětrnostním vlivům a dalších. Zabezpečení cihlářských výrobků proti poškození při nakládce a nepříznivým povětrnostním vlivům, nakládka, manipulace a doprava cihlářských výrobků se řídí pokyny viz technologické postupy nakládky. Reklamace na sortiment, případně množství, musí být kupujícím uplatněna při převzetí zboží, jinak bez zbytečného odkladu po jeho převzetí, a to ještě před zapracováním do stavby. Po zabudování výrobků do stavby nelze reklamovat vady před zabudováním zjistitelné, zejm. vady zjevné. Reklamující je povinen uskladnit reklamované zboží až do konečného rozhodnutí o reklamaci tak, aby bylo možné objektivně zjistit stav (posoudit vady) reklamovaných výrobků. Zboží je dodáváno ve sjednané kvalitě podle norem uvedených v prohlášení o shodě viz složka KE STAŽENÍ LEGISLATIVA. Reklamace se uplatňuje vždy písemně u toho, kdo reklamujícímu výrobky prodal. Je-li prodávajícím společnost HELUZ v.o.s. tato přijímá písemné reklamace doručené do svého sídla: Dolní Bukovsko čp. 295, PSČ nebo na u reklamace@heluz.cz. K telefonickým a jinak podaným reklamacím nebude přihlíženo. Pro posouzení reklamace je nutné umožnit přístup prodávajícímu k reklamovanému zboží. Reklamace nemá odkladný vliv na zaplacení ceny zboží v plné výši a neopravňuje zákazníka k fakturaci vícenákladů, které mu při reklamaci zboží vzniknou. Oprávněné reklamační nároky kupujícího budou řešeny: r náhradní dodávkou, r poskytnutím slevy, r dobropisem. Odběratel nemá právo započíst uplatněný nárok na slevu z vad výrobku proti vzájemné pohledávce dodavatele nebo nezaplatit sjednanou cenu za výrobky ve smluveném termínu z důvodu uplatnění uvedeného nároku. 5. Platební podmínky Platba za zboží probíhá v hotovosti (v sídle společnosti HELUZ nebo na výdejních expedicích), zálohovou fakturou, inkasem a na fakturu při složení finanční jistiny nebo pojištění. Platební podmínky jsou konkrétně upravovány smlouvou. Dnem splatnosti se rozumí den, kdy je příslušná částka připsána na účet prodávajícího. Úhrady jsou sledovány podle výpisu z účtu dodavatele za předcházející pracovní den. Odběr na fakturu je možný pouze pro smluvní odběratele. Při opožděné platbě je dodavatel oprávněn účtovat odběrateli smluvní úrok z prodlení ve výši 0,05 % z dlužné částky za každý den prodlení od data splatnosti pohledávky až do dne, kdy byla částka připsána na bankovní účet dodavatele. S odkazem na 445 OZ nabude kupující vlastnické právo ke zboží až jeho úplným zaplacením. Nebezpečí škody na zboží dle 445 OZ však přechází na kupujícího již v době, kdy převezme zboží. Při vracení zboží např. z důvodu chyby v objednávce na sklad dodavatele je dobropisováno 50 % původně fakturované ceny. Zboží je možné vrátit pouze v ucelených paletách, bez poškození a pouze na výrobní závod, odkud bylo expedováno. Podmínkou pro vrácení zboží je písemné odsouhlasení vracení zboží dodavatelem. Dodavatel si vyhrazuje právo zboží zpět nepřijmout. Dodavatel je oprávněn pozastavit dodávku zboží při sjednaném postupném plnění v případě, kdy odběratel neplní svou povinnost k zaplacení ceny za dodávku. 6. Vratné zálohy - kauce (např. za služby a pomůcky) Pokud nedojde k fakturaci vratných záloh - kaucí do konce následujícího kalendářního roku, kauce propadá. 7. Cenové nabídky Dodavatel zpracuje zaslané nabídky na adresu nabidky@heluz.cz, tel.: , v co nejkratším čase a vytvoří platnou cenovou nabídku za daný sortiment, množství a období pro konkrétní stavbu. Cenové nabídky zpracované dodavatelem jsou závazné a platné pouze po dobu 14 kalendářních dnů, není-li dohodnuto jinak a pokud byla jejich závaznost písemně stvrzena včetně uvedení doby platnosti. Není-li uvedeno jinak, jsou ceny v cenových nabídkách uvažovány z výrobního závodu, tj. franko výrobní závod bez dopravy zdarma či příspěvků na dopravu a z ceníku platného v době vystavení nabídky. Harmonogram vývozu u velkých akcí nutno upřesnit 1 měsíc před začátkem výstavby. 8. Dodací lhůty Dodávky jsou realizovány v souladu s evidencí objednávky, na kterou navazuje expediční příkaz, který je vystavován v období dle předběžného termínu uvedeného v evidenci objednávky. Evidence objednávky má platnost maximálně 2 měsíce. V případě, že zákazník neprojeví zájem o vývoz objednaného zboží v období dle předběžného termínu, může výrobce zaevidovanou objednávku zrušit. Platnost expedičního příkazu je 8 kalendářních dní ode dne jeho vydání. Po tomto datu pozbývá platnosti. Vystavením expedičního příkazu dochází k akceptaci objednávky nezaměnitelného zboží (např. panely) dodavatelem a objednateli vzniká povinnost toto zboží odebrat a zaplatit za něj kupní cenu (viz čl. 11). V případě požadavku na zajištění dodávky včetně dopravy od dodavatele je tato dodávka obvykle realizována do tří kalendářních dnů ode dne vystavení expedičního příkazu, pokud není dohodnuto jinak. Dodávky lze realizovat i v kratších termínech dle ceníku dopravy za předpokladu, že je požadovaný sortiment skladem. Objednávka musí mimo jiné obsahovat: přesné místo dodání a - název stavby, např. RD D. Bukovsko, ul. Nová 2 nebo parc. číslo, investora a jeho adresu, např. Jan Novák, Dynín, ul. Velká 5; přejímací osobu a její telefon; konkrétní sortiment, konkrétní množství. Projektant projektující rodinný dům v systému HELUZ má možnost zaevidovat si svůj projekt u firmy HELUZ, čímž objekt získá právo na tzv. prioritní dodávku. Tyto objekty budou dodávány s co možná nejkratšími dodacími lhůtami, nejdéle do 5 týdnů od objednání. Bližší informace info@heluz.cz nebo zákaznická linka: Dodavatel si vyhrazuje právo nepotvrdit anebo nedodržet termín již potvrzené dodací lhůty z níže uvedených závažných důvodů: r při živelných pohromách nebo z příčin tzv. vyšší moci, r při havárii technologického zařízení dodavatele, r při přechodném nedostatku zboží nebo dopravy z kapacitních anebo sortimentních důvodů. r Plynulost dodávek je dána dodržováním stanovených platebních podmínek! 9. Prodejní ceny Ceny jednotlivých výrobků jsou uvedeny v aktuálně platném Ceníku. Při změně cen v Ceníku je určující, která je uvedená v potvrzené objednávce. Dnem prodeje se rozumí den expedice. Ceny uvedené v ceníku jsou včetně nakládky realizované na skladech prodávajícího, bez daně z přidané hodnoty, není-li uvedeno jinak. K ceníkovým cenám se účtují i mimořádné přirážky např. při odběru dělené pakety nebo palety apod. viz Ceník. Veškerý materiál a služby poskytované ZDARMA jsou zahrnuty v ceně dodávky jednotlivých výrobků. r Firma HELUZ si vyhrazuje právo na změnu přepočítávacích koeficientů na jiné měny než CZK v průběhu platnosti tohoto Ceníku. Při změně přepočítávacích koeficientů je výchozí měnou CZK. Není-li uvedeno jinak, jsou ceny uváděny v CZK. r Fakturační měna pro jednotlivé státy se řídí písemným vyhlášením dodavatele zaslaným smluvním odběratelům. Nebude-li změněno, platí pro dodávky do Česka fakturace v CZK, pro dodávky na Slovensko, do Rakouska a Německa fakturace v EUR, pro dodávky do Polska fakturace v PLN, do Maďarska v CZK nebo HUF. Ve specifických případech je možná individuální dohoda. 10. Fakturace panelů včetně pokládky a fakturace montáže komínů se sníženou sazbou DPH Podmínkou pro použití snížené sazby DPH ve faktuře případně pro zahrnutí této sazby do ceny zálohové faktury je splnění podmínek daných zákonem č.235/2004 Sb. o dani z přidané hodnoty, (tzn. musí se jednat o výstavbu pro sociální bydlení. Rodinným domem pro sociální bydlení se rozumí rodinný dům, jehož celková podlahová plocha nepřesáhne 350 m 2 ). Formulář pro uplatnění snížené sazby DPH viz složka KE STAŽENÍ - LEGISLATIVA. 11. Paletové hospodářství Palety nejsou považovány za vratný obal ve smyslu zákona č. 477/2001 Sb., o obalech. Nepoškozené a znovu použitelné palety a proklady lze vrátit do kteréhokoliv výrobního závodu společnosti HELUZ. Palety a proklady dodavatel při nákupu zboží fakturuje a zpět vykupuje za ceny uvedené v ceníku. Na vrácené palety vystaví odběratel fakturu. r Zpět budou přijaty pouze ty palety a v množství dříve zakoupeném od společnosti HELUZ. r Lhůta na vrácení palet a prokladů je 12 měsíců ode dne jejich prodeje. r Při zpětném vrácení musí být palety skládány na sebe. Expedice je oprávněna odmítnout převzetí palet a prokladů při nedodržení shora uvedených podmínek zákazníkem. Palety, případně proklady, které expedice nepřevzala, mohou zůstat na závodě 14 dnů a jsou k dispozici pro odvoz. O nepřevzetí palet bude zákazník informován písemně. Po uvedené době budou palety zlikvidovány. U firmy HELUZ je možné objednat třídění nepřijatých palet za poplatek 15 Kč/ks. Tento poplatek se účtuje za každou paletu v dodávce. prodejní bez DPH prodejní s DPH výkupní bez DPH výkupní s DPH palety, proklady Kč/ks Kč/ks Kč/ks Kč/ks palety 118 x 100 a 134 x 100 cm 200,- 240,- 180,- 216,- palety 120 x 80 cm (EUR) 200,- 240,- 170,- 204,- palety 53 x 110 cm (roletové překlady HELUZ) 100,- 120,- 90,- 108,- dřevěné proklady 8 x 8 x 103 a 8 x 8 x 93 cm (stropní nosníky, keramické 30,- 36,- 27,- 32,- překlady a panely) * Kč/ks (bez DPH) Strana 34 Technické změny vyhrazeny

35 Obchodní, dodací a platební podmínky Prosíme naše zákazníky, aby uváděli požadované termíny dodání jednotlivých dodávek. Je možné specifikovat týden, období od - do např nebo den, část dne případně hodinu. Nejsme schopni zajistit vždy 100 % splnění termínu, avšak zůstává to naším cílem. 12. Doprava ČR - služby zajištěné dodavatelem Doprava uceleného kamionu Zdarma Váhově nebo plošně vytížený kamion ( pal.). Doprava uceleného kamionu 24 (dodání následující pracovní den) Do 60 km Kč bez DPH / kamion (600 Kč s DPH) Nad 60 km Kč bez DPH/ kamion (1 200 Kč s DPH) Váhově nebo plošně vytížený kamion bez HR ( pal.). Tuto službu si je možné objednat písemně a telefonicky potvrdit u dodavatele do 13 hod. (Vzdálenost měřena vzdušnou čarou od výrobního závodu do místa vykládky, službu lze realizovat v případě, že je požadované zboží skladem.) Doprava neucelený kamion Zdarma Na tzv. poslední závoz, který je součástí dodávky kompletního rodinného domu Kč bez DPH/ kamion (2 400 Kč s DPH) Pro uskutečnění této samostatné přepravy je podmínkou objednání min. 10 palet/10 tun na kamion. Plná dopravy a 2 % sleva z ceníkové ceny prodávaného zboží Do 10 tun. Plná dopravy je stanovena individuálně s dopravním oddělením. Doprava doplňkového zboží Kč bez DPH (3 000 Kč s DPH) Při hmotnosti do 2 tun - paletové zboží. Doprava doplňkového zboží 24 (dodání následující pracovní den) Kč bez DPH (6 000 Kč s DPH) Při hmotnosti do 3 tun - paletové zboží. Tuto službu si je možné objednat písemně a telefonicky potvrdit u dodavatele do 10 hod., službu lze realizovat v případě, že je požadované zboží skladem. Doprava na čas Kč bez DPH/ kamion (1 200 Kč s DPH) Platí pro objednávky zaslané minimálně 2 pracovní dny před uskutečněním dopravy. Další vykládka Do 10 km Kč bez DPH/ kamion (600 Kč s DPH) Po individuální domluvě s dopravním oddělením nebo prodejní službou km Kč bez DPH / kamion (1 200 Kč s DPH) Nad 21 km - individuálně stanovená Individuální se odvíjí od vzdálenosti mezi dvěma místy dodání. Vykládka hydraulickou rukou Kč bez DPH (2 880 Kč s DPH) Paušální poplatek za složení hydraulickou rukou vedle vozidla Kč bez DPH (5 280 Kč s DPH) Paušální poplatek složení na základovou desku nebo stropní desku nebo při dalších specifických požadavcích - je nutná dohoda s dopravním oddělením Kč bez DPH (1 200 Kč s DPH) Paušální doplatek za překládku HR z vleku na auto (např.: nevhodný přístup pro nákladní soupravu k místě vykládky) Kč bez DPH (2 160 Kč s DPH) Storno poplatek při objednané a následně neuskutečněné vykládce HR. Doprava panelů Zdarma Doprava s návazností na technologický postup stavby nebo doprava na čas z Libochovic. (Dodávky keramických panelů s ostatními výrobky lze kombinovat pouze z výrobního závodu Libochovice.) Pokládka panelů 150 Kč bez DPH/m 2 (180 Kč s DPH) Montáž jeřábem (pokládka) panelů HELUZ, při jeřábu o nosnosti do 28 tun. (Podmínkou pro zajištění pokládky panelů je možnost najetí návěsu, na kterém jsou panely přepravovány, přímo vedle stavby. V opačném případě je dopravy a pokládky kalkulována individuálně.) Příplatky u pokládky panelů: m nad terén 15 Kč bez DPH/m 2 (18 Kč s DPH) -- 9 m a výš nad terén 30 Kč bez DPH/m 2 (36 Kč s DPH) -- schody 1. patro Kč bez DPH/m 2 (3 960 Kč s DPH) Doprava samostatné komínové sestavy Zdarma Doprava samostatné komínové sestavy (komínové sestavy jsou obvykle na 1 až 3 paletách). Doprava komínové sestavy 24 (dodání následující pracovní den) Zdarma s dodatečnou slevou 4 % na sortiment komínů Je poskytována při společném závozu komínové sestavy na uceleném kamionu s dalším zbožím. Tato sleva je poskytována i při odběru uceleného kamionu sortimentu komínů. Dodatečná sleva se nevztahuje na sortiment NEREZ. 500 Kč bez DPH/ komínová sestava (600 Kč s DPH) Při hmotnosti do kg. Tuto službu si je možné objednat písemně a telefonicky potvrdit u dodavatele do 10 hod. Doprava stropních nosníků a překladů Zdarma V kombinaci s ostatními sortimenty na uceleném kamionu. Zdarma s dodatečnou slevou 4 % na sortiment stropních nosníků, překladů a roletových překladů 490,- Kč bez DPH/bm do 10 bm (588 Kč s DPH) Pokládka roletových překladů. 400,- Kč bez DPH/bm nad 10 bm (480 Kč s DPH) Pokládka roletových překladů. Při dopravě z Dolního Bukovka a zároveň při dosažení hodnoty sortimentu stropních nosníků, překladů a roletových překladů Kč v ceníkových cenách. Svoz palet Zdarma Při počtu min. 200 ks Kč bez DPH (1 200 Kč s DPH) Svoz palet v množství Bližší údaje o podmínkách svozu palet poskytne centrální prodejní služba nebo dopravní oddělení. Paletový vozík půjčovné 50 Kč bez DPH/kamion (60 Kč s DPH) Možnost zapůjčení paletového vozíku při vykládce kamionu do 60 km od výrobního závodu po předchozí domluvě s dopravním oddělením. Technické změny vyhrazeny Strana 35

36 Další podmínky pro poskytování dopravy zdarma r r r r r Doprava zdarma bude poskytnuta při zajištění dopravy uceleného kamionu dodavatelem se složením odběratelem. Jedno místo nakládky, jedno místo vykládky. Změna místa vykládky uvedeného na evidované objednávce a následně na expedičním příkazu neodsouhlasená s dodavatelem je hrubým porušením podmínek pro získání dopravy zdarma. Náklady na tuto dopravu budou kupujícímu vyúčtovány. Objednávka dopravy na auto s vlekem bude platná až po potvrzení oddělením dopravy. Doba vykládky nepřesáhne 1,5 hodiny od příjezdu kamionu. Při překročení uvedené doby je prodávající oprávněn vyúčtovat příjemci zboží náhradu za čekání vozidla, a to 500 Kč za každou započatou hodinu. r r Příjezd na místo vykládky pouze po zpevněné komunikaci. Kupující je povinen dodavateli písemně zaslat jméno a příjmení oprávněné osoby pro převzetí zboží, přesné místo vykládky tj. obec, ulice, č.p. nebo parcelní číslo, areál firmy. Pokud bude na vykládce jiná osoba než je uvedena nebo bude změna místa vykládky je odběratel povinen dodavateli změnu neprodleně písemně nahlásit ještě před uskutečněním dopravy. Oprávněná osoba před vykládkou je povinna řidiči předložit doklad totožnosti např. OP nebo ŘP. Zajištění dopravy odběratelem Zajištění dopravy odběratelem Kč bez DPH (2 400 Kč s DPH) 2 % 4 % Paušální příspěvek na ucelený kamion. Sleva na zboží při neuceleném kamionu. Sleva na komínové systémy (nevztahuje se na sortiment NEREZ). Tešíme ˇ se na Vaše objednávky a dobrou spolupráci. Ing. Jan Krampl obchodní ředitel Technické informace Hodnoty součinitele prostupu tepla U jsou uvedeny s omítkami pro výrobní závod Hevlín při i 8/10 MPa a tepelněizolační maltou, respektive s celoplošným lepidlem Heluz u broušených cihel, není-li uvedeno jinak. Konkrétní hodnoty pro jednotlivé závody jsou uvedeny v technické příručce. Hodnoty U u cihel vysypaných polystyrenem na stavbě jsou pouze orientační. Skutečné hodnoty závisí na pečlivosti provedení. Tepelněizolační vlastnosti zdiva jsou stanoveny měřením a výpočtem dle ČSN EN Pevnosti v tlaku jsou měřeny v přirozeném stavu vlhkosti dle ČSN EN Výrobky smějí být použity pouze k účelu, pro který byly vyrobeny. Jakékoliv jiné použití je zakázáno. Na výrobky označené známkou shody CE bylo vydáno ES prohlášení o shodě. Nemrazuvzdorné výrobky tzn. ty, které nejsou deklarované jako mrazuvzdorné, je nutné podle ČSN EN a PNG chránit před povětrnostními vlivy (zatékání vody, déšť, sníh) a to jak vlastní výrobky na skladě, tak i prováděné zdivo. Výběr omítky na zdivo HELUZ konzoltujte s Vaším dodavatelem omítky. Doporučené systémy omítek najdete na Výrobce ujišťuje, že u uvedených výrobků byla v souladu se zákonem č. 22/1997 Sb. ve znění zákona č. 71/2000 Sb. a v souladu s vládním nařízením č. 163/2002 popř. č. 190/2002 Sb. posouzena shoda s technickými požadavky na tyto výrobky a na základě posouzení bylo vydáno PROHLÁŠENÍ O SHODĚ a ES PROHLÁŠENÍ O SHODĚ. Výrobky, na které bylo vydáno ES prohlášení o shodě, jsou označeny CE štítkem. Keramické panely HELUZ a stropní vložky HELUZ MIAKO jsou certifikovány podle platných ČSN. Výrobce má systém jakosti certifikovaný podle ISO 9001:2001 a certifikát systému řízení výroby. Strana 36 Technické změny vyhrazeny

37 ŘEŠENÍ PRO OBVODOVÉ STĚNY CIHELNÝCH DOMŮ HELUZ Společnost Heluz doporučuje jednovrstvé zdivo, které dýchá a lépe využívá solárních zisků fasády budovy. Tloušťka tepelného izolantu v cm HELUZ Family 50 2in1 U [W/m2.K] 0,11 tloušťka zdiva v cm 55,5 Family 50 U [W/m2.K] 0,14 0,11 0,11 0,10 0,10 0,09 0,09 0,09 0,08 0,08 0,08 tloušťka zdiva v cm 55,5 59,5 61,5 63,5 65,5 67,5 69,5 71,5 73,5 75,5 77,5 Family 44 2in1 U [W/m2.K] 0,13 tloušťka zdiva v cm 49,5 Family 44 U [W/m2.K] 0,17 0,13 0,13 0,12 0,11 0,11 0,10 0,10 0,09 0,09 0,08 tloušťka zdiva v cm 49,5 53,5 55,5 57,5 59,5 61,5 63,5 65,5 67,5 69,5 71,5 Family 38 2in1 U [W/m2.K] 0,16 tloušťka zdiva v cm 43,5 Family 38 U [W/m2.K] 0,19 0,15 0,14 0,13 0,12 0,11 0,11 0,10 0,10 0,09 0,09 tloušťka zdiva v cm 43,5 47,5 49,5 51,5 53,5 55,5 57,5 59,5 61,5 63,5 65,5 Family 30 2in1* U [W/m2.K] 0,22 0,16 0,15 0,14 0,13 0,12 0,12 0,11 0,10 0,10 0,09 tloušťka zdiva v cm 35,5 39,5 41,5 43,5 45,5 47,5 49,5 51,5 53,5 55,5 57,5 Family 30* U [W/m2.K] 0,25 0,20 0,18 0,16 0,15 0,14 0,13 0,12 0,12 0,11 0,10 0,10 tloušťka zdiva v cm 35,5 37,5 39,5 41,5 43,5 45,5 47,5 49,5 51,5 53,5 55,5 57,5 Family 25 2in1* U [W/m2.K] 0,26 0,18 0,17 0,16 0,14 0,13 0,13 0,12 0,11 0,11 0,10 tloušťka zdiva v cm 30,5 34,5 36,5 38,5 40,5 42,5 44,5 46,5 48,5 50,5 52,5 Family 25* U [W/m2.K] 0,30 0,20 0,18 0,17 0,16 0,14 0,13 0,13 0,12 0,11 0,11 tloušťka zdiva v cm 30,5 34,5 36,5 38,5 40,5 42,5 44,5 46,5 48,5 50,5 52,5 STI 49 U [W/m2.K] 0,18 0,14 0,13 0,12 0,12 0,11 0,10 0,10 0,09 0,09 0,09 tloušťka zdiva v cm 54,5 58,5 60,5 62,5 64,5 66,5 68,5 70,5 72,5 74,5 76,5 STI 44 U [W/m2.K] 0,19 0,15 0,14 0,13 0,12 0,11 0,11 0,10 0,10 0,09 0,09 tloušťka zdiva v cm 49,5 53,5 55,5 57,5 59,5 61,5 63,5 65,5 67,5 69,5 71,5 PLUS 44 U [W/m2.K] 0,21 0,17 0,16 0,15 0,14 0,13 0,12 0,11 0,11 0,10 0,10 0,09 tloušťka zdiva v cm 49,5 51,5 53,5 55,5 57,5 59,5 61,5 63,5 65,5 67,5 69,5 71,5 STI 40 U [W/m2.K] 0,21 0,16 0,15 0,14 0,13 0,12 0,11 0,11 0,10 0,10 0,09 tloušťka zdiva v cm 45,5 49,5 51,5 53,5 55,5 57,5 59,5 61,5 63,5 65,5 67,5 PLUS 40 U [W/m2.K] 0,23 0,18 0,17 0,16 0,14 0,13 0,13 0,12 0,11 0,11 0,10 0,10 tloušťka zdiva v cm 45,5 47,5 49,5 51,5 53,5 55,5 57,5 59,5 61,5 63,5 65,5 67,5 STI 38 U [W/m2.K] 0,22 0,16 0,15 0,14 0,13 0,12 0,12 0,11 0,10 0,10 0,09 tloušťka zdiva v cm 43,5 47,5 49,5 51,5 53,5 55,5 57,5 59,5 61,5 63,5 65,5 PLUS 38 U [W/m2.K] 0,24 0,19 0,17 0,16 0,15 0,14 0,13 0,12 0,11 0,11 0,10 0,10 tloušťka zdiva v cm 43,5 45,5 47,5 49,5 51,5 53,5 55,5 57,5 59,5 61,5 63,5 65,5 PLUS 36.5 U [W/m2.K] 0,25 0,20 0,18 0,16 0,15 0,14 0,13 0,12 0,12 0,11 0,10 0,10 tloušťka zdiva v cm STI 30 U [W/m2.K] 0,27 0,19 0,17 0,16 0,15 0,14 0,13 0,12 0,11 0,11 0,10 tloušťka zdiva v cm 35,5 39,5 41,5 43,5 45,5 47,5 49,5 51,5 53,5 55,5 57,5 PLUS 30 U [W/m2.K] 0,30 0,23 0,20 0,18 0,17 0,16 0,14 0,13 0,13 0,12 0,11 0,11 tloušťka zdiva v cm 35,5 37,5 39,5 41,5 43,5 45,5 47,5 49,5 51,5 53,5 55,5 57,5 STI 25 U [W/m2.K] 0,32 0,21 0,19 0,17 0,16 0,15 0,14 0,13 0,12 0,11 0,11 tloušťka zdiva v cm 30,5 34,5 36,5 38,5 40,5 42,5 44,5 46,5 48,5 50,5 52,5 PLUS 25 U [W/m2.K] 0,42 0,29 0,25 0,22 0,20 0,18 0,17 0,15 0,14 0,13 0,13 0,12 tloušťka zdiva v cm 30,5 32,5 34,5 36,5 38,5 40,5 42,5 44,5 46,5 48,5 50,5 52,5 UNI 25 U [W/m2.K] 0,38 0,27 0,24 0,21 0,19 0,17 0,16 0,15 0,14 0,13 0,12 0,11 tloušťka zdiva v cm 30,5 32,5 34,5 36,5 38,5 40,5 42,5 44,5 46,5 48,5 50,5 52,5 24 U [W/m2.K] 0,84 0,36 0,30 0,26 0,23 0,21 0,19 0,17 0,16 0,15 0,14 tloušťka zdiva v cm 29,5 33,5 35,5 37,5 39,5 41,5 43,5 45,5 47,5 49,5 51,5 Zdivo plná cihla tl. 45 cm U [W/m2.K] 1,15 0,51 0,40 0,34 0,29 0,25 0,22 0,20 0,18 0,17 0,15 0,14 tloušťka zdiva v cm 50,5 52,5 54,5 56,5 58,5 60,5 62,5 64,5 66,5 68,5 70,5 72,5 CD Týn 29 U [W/m2.K] 1,40 0,55 0,43 0,36 0,30 0,26 0,23 0,21 0,19 0,17 0,16 0,15 tloušťka zdiva v cm 34,5 36,5 38,5 40,5 42,5 44,5 46,5 48,5 50,5 52,5 54,5 56,5 * Orientační hodnoty. Pro jednovrstvé zdivo je uvažováno se 4 cm tepelněizolační omítky a 1.5 cm vnitřní omítky. U zatepleného zdiva je uvažováno pouze s vnitřními omítkami tl 1.5 cm. Veškeré uvedené cihly jsou v broušeném provedení zděných na tenkovrstvé. Legenda: zdivo pro pasivní domy zdivo pro energeticky úsporné stavby zdivo nevyhovující normě zdivo pro nízkoenergetické domy zdivo pro běžné (vyhovující) stavby zdivo dříve stavěných domů Výhoda jednovrstvé obvodové konstrukce z cihel HELUZ FAMILY 50, 44, 38 a HELUZ STI 49, 44: V současné době tyto cihly plně vyhovují konstrukci domů pro nízkoenergetický standard a u výrobku HELUZ FAMILY 50 pro pasivní a nulový standard. Rozhodne-li se však zákazník někdy v budoucnu při dalším zvýšením cen energií dům dodatečně zateplit, je možné dosáhnout případně vyššího standardu pasivního a nulového domu s konstrukčně přijatelnou tloušťkou izolace. Další zlepšení součinitele prostupu tepla u slabších formátů při současném zateplení již možné není. Technické změny vyhrazeny Strana 37

38 Tepelněizolační parametry zdiva Tepelněizolační parametry zdiva tloušťky 50 cm (hodnoty měřeny při praktické vlhkosti) R (W/m 2 K) 10 8,96 0,16 Návrhová zdiva f d 2,000 1,800 1, (U = 0,11 m 2 K/W) HELUZ FAMILY 50 2in1 broušená 7,10 (U = 0,14 m 2 K/W) HELUZ FAMILY 50 broušená 6,67 (U = 0,15 m 2 K/W) Pórobeton 50 tepelněizolační (l=0,080) 6,30 (U = 0,15 m 2 K/W) Pórobeton 50 tepelněizolační (l=0,085) 0,20 f d (MPa) 1,400 1,200 1,000 0,800 0,600 0,400 0,200 0,000 Broušené cihly Heluz jsou vylehčeny značným podílem vzduchových dutin, přesto zdivo zhotovené z cihel Heluz má vysokou v tlaku, která je závislá na samotné i jednotlivých cihel. Porovnáme-li návrhovou zdiva z broušených cihel Heluz a pórobetonu, je zřejmé (viz. graf 1), že zdivo z broušených cihel dosahuje mnohem vyšších hodnot návrhové i zdiva než zdivo z pórobetonu. Zdivo z broušených cihel Heluz má více jak dvakrát vyšší než zdivo z pórobetonu, a tudíž je možné využití vysokých hodnot tepelného odporu zdiva i u staveb s vyššími nároky na zatížení. Expediční vlhkost Pórobeton P1,8-300 HELUZ Family, STI broušená (P8) Pórobeton P2-350 HELUZ Plus broušená (P10) Pórobeton P4-500 HELUZ P15 broušená Expediční hmotnostní vlhkost (%) 45 Cihly Heluz, které při svém vzniku procházejí vypalovacím procesem, při kterém získávají jedinečné vlastnosti keramiky, obsahují na konci výrobní linky 0% vlhkosti. Cihly Heluz tak po své výrobě dosahují výborných % tepelněizolačních parametrů. Když se Cihly Heluz dostanou na stavbu, 35 dosahují maximálních hodnot tepelného odporu. Ustálená vlhkost cihel během užívání stavby je menší než 1%. 30 Pórobeton získá během výrobního procesu do své struktury velké 25 množství vody, takže bloky z pórobetonu dosahují při expedici vlhkosti %. Avšak výrobci pórobetonu uvádějí tepelněizolační vlastnosti v suchém stavu nebo při vlhkosti 4,5%, než se tak stane, musí se ze 20 stavby odpařit cca 110 l vody z každého použitého metru krychlového 15 pórobetonu % HELUZ Family Pórobeton P1,8-300 Při běžném užívání objektu se stavební materiály nevyskytují v suchém stavu, ale obsahují konkrétní vlhkost typickou pro daný materiál. Pro pórobeton je tato hodnota 4,5 % hm. a pro cihly 1,2 % obj., tedy 0,87 % hm. Strana 38 Technické změny vyhrazeny

39 Zabudované množství vody do zdiva běžného rodinného domu Množství vody (l) v 70 m 3 zdiva l Cihly se díky své výrobní technologii vyznačují objemovou a rozměrovou stálostí. Cihly nemění svůj tvar ani objem vlivem vlhkosti. U zdiva z cihel se používají daleko delší dilatační celky než u pórobetonu. Pórobeton se zbavuje během procesu vysychání okolo 30% vlhkosti. Díky tomu pórobeton mění svůj objem, což může mít za následek vznik trhlin ve zdivu. K největším objemovým změnám dochází, když se vlhkost pórobetonu blíží své ustálené vlhkosti, tedy až v průběhu užívání stavby l HELUZ Family Pórobeton P2-350 Ilustrační vyjádření objemové a rozměrové stálosti zdiva z cihel a pórobetonu FÁZe NOVOSTAVBY cihelné zdivo FÁZe POUŽÍVání STAVBY cihelné zdivo je tvarově stálé. Hodnoty smrštění v závislosti na vlhkosti nejsou výrobkovou normou EN vyžadovány FÁZe NOVOSTAVBY zdivo z pórobetonu FÁZe POUŽÍVání STAVBY smrštění pórobetonu vlivem vysychání je 0,4-0,6 mm/m, uvádění hodnoty smrštění je vyžadováno výrobkovou normou EN Obrázek zobrazující rozměrovou změnu pórobetonu není v měřítku. Technické změny vyhrazeny Strana 39
