2 1 OBLAST POUŢITÍ POPIS (OBR. A) SEZNAM OBSAHU BALENÍ SYMBOLY OBECNÁ BEZPEČNOSTNÍ UPOZORNĚNÍ PRO ELEKTRICKÉ NÁSTROJE Pracovní oblast Elektrická bezpečnost Osobní bezpečnost Používání elektrických nástrojů a péče o ně Servis DOPLŇUJÍCÍ BEZPEČNOSTNÍ POKYNY TÝKAJÍCÍ PŘED POUŢITÍM MONTÁŢ Vložení vrtáků SDS Max Vyjímání vrtáků SDS Max Pomocná rukojeť Hloubkový doraz PROVOZ STROJE Zapínání a vypínání Přetěžovací spojka Provozní režimy Režim vrtání s příklepem Vysekávací režim TECHNICKÉ ÚDAJE HLUKOVÉ ZATÍŢENÍ ČIŠTĚNÍ A ÚDRŢBA Čištění Mazání Ostření dlát... 8 Copyright 2010 VARO P a g e 1

3 13 ZÁRUKA ŢIVOTNÍ PROSTŘEDÍ PROHLÁŠENÍ O SHODĚ Copyright 2010 VARO P a g e 2

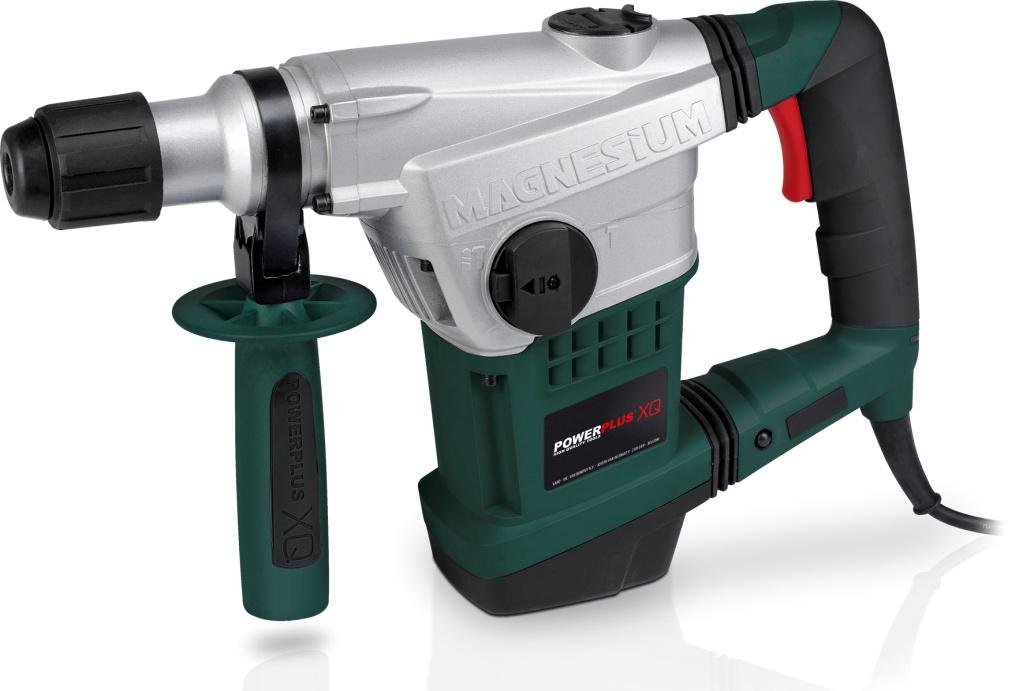

4 ROTAČNÍ KLADIVO 1250W POWXQ OBLAST POUŢITÍ Stroj je určen k příklepovému vrtání do betonu, cihel a kamene. POWXQ5226 CS UPOZORNĚNÍ! Neţ začnete zařízení pouţívat, přečtěte si v zájmu své vlastní bezpečnosti tento návod k pouţití a obecné bezpečnostní instrukce. Váš elektrický nástroj by se měl předávat dalším osobám jen s těmito pokyny. 2 POPIS (OBR. A) 1. Sklíčidlo SDS Max 2. Protiprachový klobouček 3. Jisticí objímka 4. Hloubkový doraz 5. Pomocná rukojeť 6. Odblokovací tlačítko 7. Volič provozního režimu 8. Hlavní vypínač 3 SEZNAM OBSAHU BALENÍ Odstraňte veškeré balicí materiály. Odstraňte zbývající obaly a přepravní přípravky (jsou-li přítomny). Zkontrolujte úplnost obsahu obalu. Zkontrolujte, zda na zařízení, síťové přívodní šňůře, zástrčce a veškerém příslušenství nevznikly během přepravy škody. Uložte si balicí materiály na co nejdelší dobu, nejlépe až do konce záruční doby. Potom je zlikvidujte vyhozením do místního systému na odvoz odpadu. VAROVÁNÍ: Balicí materiály nejsou vhodné na hraní! Děti si nesmějí hrát s plastovými sáčky! Nebezpečí udušení! 1 x rotační kladivo 1250W 1 x kufřík s lisovanými přihrádkami 1 x sada náhradních uhlíkových kartáčků 1 x klobouček na ochranu před prachem 1 x kovový hloubkový doraz 1 x nádoba na tuk 1 x pomocná rukojeť Vrtáky SDS Max 16/18/22 x 320 mm Dláta SDS Max 25 x 350 mm 1 x ploché 1 x s hrotem 1 x návod k použití 1 x malý katalog XQ Jestliţe některé díly chybí nebo jsou poškozeny, obraťte se na svého obchodníka. 4 SYMBOLY V tomto návodu a u přístroje jsou používány následující symboly: Copyright 2010 VARO P a g e 3

5 Před použitím si přečtěte příručku V souladu se základními požadavky Evropských směrnic Noste chránič uší. Noste ochranné brýle. V prašném prostředí používejte ochrannou masku Označuje riziko úrazu nebo poškození nástroje. Noste ochranné rukavice Doporučeno nošení ochranné obuvi 5 OBECNÁ BEZPEČNOSTNÍ UPOZORNĚNÍ PRO ELEKTRICKÉ NÁSTROJE Přečtěte si všechna bezpečnostní upozornění a všechny instrukce. Nedodržení upozornění a instrukcí může vést k zasažení elektrickým proudem, požáru a/nebo vážnému úrazu. Uschovejte si veškerá upozornění a instrukce, abyste do nich mohli později nahlédnout. Termín "elektrický nástroj" v upozorněních znamená elektrický nástroj připojený (kabelem) k síti nebo elektrický nástroj provozovaný (bez kabelu) na akumulátor. 5.1 Pracovní oblast Udržujte pracoviště čistě a dobře osvětlené. Tmavá a nepřehledná pracoviště zvyšují riziko nehody. Neprovozujte elektrické nástroje v potenciálně výbušném prostředí, například v přítomnosti hořlavých kapalin, plynů nebo prachu. Elektrické nástroje produkují jiskry, které mohou prach nebo výpary zapálit. Při práci s elektrickým nástrojem udržujte děti a okolostojící osoby opodál. Mohou odvést vaši pozornost a ztratíte kontrolu nad nástrojem. 5.2 Elektrická bezpečnost Vždy kontrolujte, zda přiváděné napětí odpovídá napětí uvedenému na typovém štítku. Zástrčky elektrického nástroje musejí odpovídat zásuvkám. Zástrčku nikdy nijak neupravujte. S uzemněnými elektrickými nástroji nepoužívejte nikdy rozvodné zástrčky. Riziko zasažení elektrickým proudem je menší u neupravovaných zástrček a kompatibilních zásuvek. Vyhýbejte se tělesnému kontaktu s uzemněnými povrchy například na trubkách, radiátorech, sporácích a ledničkách. Nebezpečí zasažení elektrickým proudem je větší, jestliže je vaše tělo uzemněné. Nevystavujte elektrické nástroje dešti nebo vlhkosti. Voda, která se dostane do elektrického nástroje, zvyšuje riziko zasažení elektrickým proudem. S kabelem zacházejte opatrně. Nikdy nástroj nenoste nebo netahejte na kabelu a nevytahujete zástrčku ze zásuvky tahem za kabel. Šňůru chraňte před teplem, olejem, ostrými hranami a pohybujícími se díly. Poškozené nebo zapletené kabely zvyšují riziko zasažení elektrickým proudem. Při práci s elektrickým nástrojem pod širým nebem používejte prodlužovací kabel vhodný k vnějšímu použití. Použití kabelu vhodného k vnějšímu použití zmenšuje riziko zasažení elektrickým proudem. Copyright 2010 VARO P a g e 4

6 Je-li práce s elektrickým nástrojem na vlhkém místě nevyhnutelná, použijte zdroj proudu chráněný spínačem proti zbytkovému proudu (RCD). Použití RCD zmenšuje riziko zasažení elektrickým proudem. 5.3 Osobní bezpečnost Při práci s elektrickým nástrojem buďte pozorní, sledujte, co děláte, a řiďte se zdravým rozumem. Nepracujte s elektrickým nástrojem, když jste unavení nebo pod vlivem drog, alkoholu nebo léků. Chvilková nepozornost při zacházení s elektrickým nástrojem může vést k vážnému osobnímu zranění. Používejte bezpečnostní vybavení. Vždy si chraňte zrak. Bezpečnostní vybavení, jakým je protiprašný respirátor, neklouzavá bezpečnostní obuv, ochranná přilba nebo chránič sluchu, které se použije, kdykoliv to okolnosti vyžadují, omezuje osobní zranění. Vyhýbejte se nahodilému spuštění. Před zasunutím zástrčky do zásuvky se ubezpečte, že je vypínač v poloze vypnuto. Nošení nástrojů s prstem na vypínači a připojování nástrojů k síti s vypínačem v poloze zapnuto zvyšuje riziko nehody. Před nastartováním nástroje odstraňte veškeré stavěcí klíny a klíče. Klín nebo klíč ponechaný v otáčivé části elektrického nástroje může způsobit úraz. Nesnažte se dosáhnout příliš daleko. Vždy si udržujte pevný postoj a rovnováhu. To vám umožní mít nástroj pod lepší kontrolou v neočekávaných situacích. Vhodně se oblékejte. Nenoste volné oblečení ani bižuterii. Udržujte své vlasy, oblečení a rukavice mimo dosah pohybujících se dílů. Volné oblečení, bižuterie nebo dlouhé vlasy se mohou zachytit v pohybujících se dílech. Jsou-li k dispozici mechanismy umožňující odvod a sběr prachu, zabezpečte jejich připojení a řádné používání. Použití těchto mechanismů snižuje rizika vyvolávaná prachem. 5.4 Používání elektrických nástrojů a péče o ně Neočekávejte od elektrického nástroje, co nemůže splnit. Používejte elektrický nástroj vhodný pro váš účel. Elektrický nástroj vykoná svůj úkol lépe a bezpečněji, použije-li se tempem, pro které byl zkonstruován. Nepoužívejte elektrický nástroj, jestliže ho nelze vypínačem zapnout i vypnout. Každý elektrický nástroj, který nelze ovládat vypínačem, je nebezpečný a je třeba ho opravit. Před prováděním jakýchkoliv změn, výměnou příslušenství nebo ukládáním elektrických nástrojů odpojte zástrčku od zdroje energie. Taková preventivní bezpečnostní opatření snižují riziko náhodného zapnutí elektrického nástroje. Nepoužívané elektrické nástroje ukládejte mimo dosah dětí a nedovolte s nimi pracovat osobám, které nejsou obeznámeny s nástrojem ani s těmito pokyny. Elektrické nástroje jsou v rukách neškolených uživatelů nebezpečné. Provádějte údržbu elektrických nástrojů. Kontrolujte, zda nejsou pohyblivé díly nesprávně seřízené nebo zadřené, zda nejsou prasklé a zda na nich není patrné nic, co by se mohlo dotknout provozu elektrického nástroje. Při poškození dejte elektrický nástroj před použitím opravit. Mnoho nehod způsobují právě nedostatečně udržované elektrické nástroje. Řezné nástroje udržujte ostré a čisté. Je méně pravděpodobné, že by se řádně udržované řezné nástroje s ostrými břity někde zadrhly, a proto se ostré nástroje snáze ovládají. Používejte elektrický nástroj, příslušenství a nástrojové bity atd. v souladu s těmito pokyny a způsobem předepsaným pro konkrétní typ elektrického nástroje; přitom berte v úvahu pracovní podmínky a práci, již je třeba vykonat. Použití elektrického nástroje způsobem jiným, než pro který je určen, může vytvořit potenciálně nebezpečnou situaci. Copyright 2010 VARO P a g e 5

7 5.5 Servis Servisní práce na elektrickém nástroji přenechejte kvalifikovanému technikovi, který používá výhradně originální náhradní díly. Tak si zajistíte, že nástroj bude i nadále bezpečný. 6 DOPLŇUJÍCÍ BEZPEČNOSTNÍ POKYNY TÝKAJÍCÍ Používejte pomocnou rukojeť dodávanou s nástrojem. K upevnění obrobku používejte svorky nebo svěrák. Netlačte na vrták tolik, abyste zpomalili motor. Nechte vrtací bit vrtat pod tlakem. Budete mít lepší výsledky a budete lépe pečovat o nástroj. Nedotýkejte se bitu po skončení operace. Bude velmi horký. Používejte jen bity z příslušenství, které jsou v dobrém stavu. Držte ruce mimo prostor pod obrobkem. Pravidelně kontrolujte řádné utažení matic, šroubů a jiných upevňovacích prvků. Plně odviňte prodlužovací šňůru, abyste předešli možnému přehřátí. Když se dril nebo dláto zablokuje, musíte spouštěcí spínač ihned povolit. Jinak motor shoří a dojde ke škodě. Takový stav není kryt zárukou! 7 PŘED POUŢITÍM Dávejte si pozor na skrytá elektrická vedení nebo plynové a vodní trubky. Zkontrolujte pracovní oblast např. detektorem kovů. Vždy používejte správné napájecí napětí! Napětí zdroje energie musí souhlasit s hodnotou udanou na typovém štítku stroje. Stroje konstruované pro napětí V lze provozovat i s napětím 220 V. 8 MONTÁŢ Před jakýmikoliv úpravami nebo údrţbou odpojte proudovou zástrčku. 8.1 Vložení vrtáků SDS Max Přidržte nástroj a zasuňte přídržný kroužek sklíčidla dozadu až na doraz. Vložte bit do sklíčidla a pohybujte jím, abyste našli pravý úhel, pod kterým lze bit plně zasunout. Povolte přídržný kroužek a ujistěte se, že se vrátí do původní polohy. Nyní je bit bezpečně upevněn. Může být cítit určitý pohyb do stran, což je u tohoto typu vrtákového sklíčidla běžné. 8.2 Vyjímání vrtáků SDS Max Posuňte přídržný kroužek sklíčidla dozadu až na doraz. Vyjměte bit ze sklíčidla a povolte přídržný kroužek. Udrţováním rýhovaného dříku bitů v čistotě s mírným naolejováním zajišťuje, ţe snadno klouţou do sklíčidla i ven z něj. 8.3 Pomocná rukojeť Bezpečnou polohu při práci si udržíte tak, že si rukojeť při práci otočíte podle potřeby. Povolte a otočte rukojeť proti směru pohybu hodinových ručiček do požadované polohy. Pevně dotáhněte. Copyright 2010 VARO P a g e 6

8 8.4 Hloubkový doraz Povolte pomocnou rukojeť (5). Nastavte hloubku vrtání na hloubkovém dorazu (4). Znovu utáhněte pomocnou rukojeť (5). 9 PROVOZ STROJE 9.1 Zapínání a vypínání Zapnutí: stiskněte hlavní vypínač (9). Vypnutí: uvolněte hlavní vypínač (9). 9.2 Přetěžovací spojka Jestliže se vrták vzpříčí nebo zadře, přeruší se pohon k vřetenu vrtačky. Z důvodu sil, které v důsledku toho vznikají, vždy držte stroj oběma rukama a zaujměte stabilní postoj. Stroj by měl být vţdy pouţíván s pomocnou rukojetí. 9.3 Provozní režimy Nástroj lze nastavit do následujících provozních režimů otáčením předního a zadního voliče režimu do různých poloh: Kdyţ se knoflíkový volič zablokuje při přepínání mezi reţimy, stiskněte prosím jen lehce hlavní vypínač Režim vrtání s příklepem Nástroj provádí příklepový pohyb a přitom se otáčí, což je vhodné k vrtání do zdiva a cihel Vysekávací režim Nástroj provádí pouze příklepový pohyb vhodný k vysekávání do betonu a cihel. 10 TECHNICKÉ ÚDAJE Jmenovité napětí V ~ 50 Hz Jmenovitý výkon 1250W Příklepová frekvence Max. 2800min -1 Počet otáček při chodu bez zatížení 450min -1 Připojovací kabel 4m Hmotnost ± 6.8 kg Copyright 2010 VARO P a g e 7

9 11 HLUKOVÉ ZATÍŢENÍ Hodnoty hlukových emisí se měří podle příslušné normy. Úroveň akustického tlaku LpA 95 db(a) K = 3 db(a) Úroveň akustického výkonu LwA 106 db(a) K = 3 db(a) POZOR! Hladina akustického výkonu můţe přesáhnout 85 db(a), v takovém případě je třeba si nasadit individuální chránič sluchu. aw (Vibrace): 19,4 m/s² K = 1,5 m/s² 12 ČIŠTĚNÍ A ÚDRŢBA Neţ začnete na zařízení provádět jakoukoliv práci, odpojte je od sítě! 12.1 Čištění Udržujte čisté větrací otvory stroje, abyste předešli přehřátí motoru. Pravidelně čistěte těleso stroje měkkou tkaninou, nejlépe po každém použití. Udržujte větrací otvory prosté prachu a nečistot. Jestliže nečistota nepovoluje, použijte měkkou tkaninu navlhčenou ve vodě s přídavkem mýdla. Nikdy nepoužívejte rozpouštědla, jakými je benzín, alkohol, čpavková voda atd. Tato rozpouštědla mohou poškodit plastové díly. Ujistěte se, ţe se do elektrického nástroje nedostane voda! 12.2 Mazání Odšroubujte 4 šrouby a sejměte klobouček. Přidejte mazací tuk a proveďte namazání. Vraťte klobouček na místo Ostření dlát S nabroušenými dláty můžete dosahovat dobré pracovní výkonnosti a dlouhé životnosti. Proto dláto ostřete pravidelně. Dláto můžete ostřit na brusném kotouči (např. kysličník hlinitý) se stálým přívodem vody. 13 ZÁRUKA Na tento výrobek se vztahuje záruční doba 5 let platná od data jeho zakoupení prvním uživatelem. Tato záruka se vztahuje na veškerý materiál a výrobní vady. Nevztahuje se na díly vadné následkem běžného opotřebení, jako jsou ložiska, kartáčky, kabely a zástrčky, nebo příslušenství jako jsou vrtáky, vrtací bity, pilové kotouče atd., a dále na závady nebo poškození vzniklá hrubým zacházením, nehodami nebo úpravami. Záruka se nevztahuje ani na přepravní náklady. Stejně tak nelze vznášet nárok ze záruky v případě, že škoda na zařízení vznikla následkem nedbalé údržby nebo přetížení. Zcela vyloučeny ze záruky jsou škody vzniklé následkem zaplavení tekutinou, přílišného zaprášení, úmyslného poškození (ať jde o záměr či hrubou nedbalost), nepatřičného používání (používání k účelům, k nimž zařízení není vhodné), diletantského používání (např. nedodržováním pokynů z návodu), nekvalifikovaného sestavení, zásahu bleskem a chybného síťového napětí. Tento seznam není omezující. Uznání záručního nároku nemůže nikdy vést k prodloužení záruční lhůty ani začátku nové záruční lhůty v případě, že bylo zařízení vyměněno. Copyright 2010 VARO P a g e 8

10 Zařízení nebo díly vyměněné v rámci záruky se proto stávají vlastnictvím Varo NV. Vyhrazujeme si právo odmítnout jakýkoliv nárok v případech, kdy nelze ověřit nákup nebo kdy je zřejmé, že výrobek nebyl správně udržován (pravidelné čištění větracích otvorů, pravidelné servisování uhlíkových kartáčků, atd.). Uschovejte si doklad o zakoupení, neboť se jím prokazuje datum nákupu. Zařízení se musí prodejci vrátit nerozmontované, v přijatelně čistém stavu, (v původním kufříku s výliskem na uložení zařízení, pokud se tento požadavek vztahuje na tento případ) spolu s dokladem o zakoupení. 14 ŢIVOTNÍ PROSTŘEDÍ Bude-li vaše zařízení po delší době používání třeba vyměnit za nové, nelikvidujte použité zařízení spolu s běžným domovním odpadem, ale proveďte to způsobem ekologicky bezpečným. Elektrický odpad se nesmí likvidovat jako součást domovního odpadu. Kde je to možné, provádějte recyklaci. Zeptejte se na místním úřadu nebo u maloobchodníků, kde a jak lze recyklovat. Copyright 2010 VARO P a g e 9
