1 Rozbočné krabice Plexo TM IP 55 IK 07. Materiál: krabice bezhalogenový polystyrén samozhášivý při 650 C, víko bezhalogenový polypropylén samozhášivý při 650 C. Pracovní teplota: -25 C až +40 C. Vstupy pro kabely: membránové průchodky nebo předlisované otvory k proražení pro průchodky ISO. Bal. Obj. č. Kulaté rozbočné krabice Upevňovací otvory (šroub 5 mm) pro snadné vyrovnání při montáži. Barva šedá Naklapávací víko. 60 mm, hloubka 40 mm membránové průchodky (obj. č ) 60 mm, hloubka 45 mm membránové průchodky (obj. č ) Čtvercové rozbočné krabice Barva šedá Upevňovací otvory (šroub 5 mm) pro snadné vyrovnání při montáži. Naklapávací víko. 65 x 65 x 40 mm (1) membránových průchodek (obj. č ) 80 x 80 x 45 mm (1) membránových průchodek (obj. č ) Předlisované otvory k proražení Barva šedá Čtvercové rozbočné krabice, třída II O 2 možnosti montáže: - vnitřní upevňovací otvory (šroub 5 mm), - upevňovací otvory (šroub 4 mm) v rozích mimo prostor pro vodiče. Možnost zaplombování. Upevnění víka pomocí 4 ks šroubů pootočením o 1/4 otáčky, označení polohy I x 105 x 55 mm (1) membránových průchodek (obj. č ) Předlisované otvory k proražení Příslušenství Pro použití v instalačních krabicích Plexo obj. č /01/04/26/27/36/ Svorkovnice se 4 svorkami průřezu 4 mm 2 Náhradní membránové průchodky (str. 634) Automatické svorky Nylbloc TM (str. 635) Rozbočné krabice Plexo TM Obj. č.: Obj. č.: Obj. č. A B C D E Obj. č.: Obj. č.: Obj. č.: /37 Ø 60 Ø Upevňovací Montáž příslušenství Obj. č. A B F G C D E otvory S (šroub 4 mm) K L M (dm2 ) O P ,8 13, , ,8 13, , (1) Vnitřní rozměry: výška x šířka x hloubka. 631

2 Rozbočné krabice Plexo TM s membránovými průchodkami IP 55 IK 07. Materiál krabice a víka: bezhalogenový polypropylén samozhášivý při 750 C. Pracovní teplota: -25 C až +40 C. 3 možnosti montáže: - vnitřní upevňovací otvory (šroub 5 mm), - upevňovací otvory (šroub 4 mm) v rozích mimo prostor pro vodiče, - upevňovací patky obj. č Upevnění víka pomocí 4 ks šroubů pootočením o 1/4 otáčky, označení polohy I 0. Možno osadit závěsy pro uchycení víka (mimo obj. č /92). Možno instalovat svorkovnice IP 2X. Třída II O je zajištěna ochrannými krytkami pro zakrytí připevňovacích šroubů (součást dodávky). Bal. Obj. č. Čtvercové rozbočné krabice Barva šedá 130 x 130 x 74 mm (1) membránových průchodek(2) Vstup pro kabely a trubky 4 až 25 mm. Obdélníkové rozbočné krabice Barva šedá 155 x 110 x 74 mm (1) membránových průchodek(2) Vstup pro kabely a trubky 4 až 25 mm. 180 x 140 x 86 mm (1) membránových průchodek(2) Vstup pro kabely a trubky 4 až 32 mm. 220 x 170 x 86 mm (1) membránových průchodek(2) Vstup pro kabely a trubky 4 až 32 mm. 310 x 240 x 124 mm (1) membránových průchodek(2) Vstup pro kabely a trubky 4 až 40 mm. 360 x 270 x 124 mm (1) membránových průchodek(2) Vstup pro kabely a trubky 4 až 40 mm. Rozbočné krabice Plexo TM s předlisovanými otvory k proražení pro kabelové průchodky ISO IP 55 IK 07. Materiál krabice a víka: bezhalogenový polypropylén samozhášivý při 750 C. Pracovní teplota: -25 C až +40 C. 3 možnosti montáže: - vnitřní upevňovací otvory (šroub 5 mm), - upevňovací otvory (šroub 4 mm) v rozích mimo prostor pro vodiče, - upevňovací patky obj. č Upevnění víka pomocí 4 ks šroubů pootočením o 1/4 otáčky, označení polohy I 0. Možno osadit závěsy pro uchycení víka (mimo obj. č /92). Možno instalovat svorkovnice IP 2X. Třída II O je zajištěna ochrannými krytkami pro zakrytí připevňovacích šroubů (součást dodávky). Bal. Obj. č. Čtvercové rozbočné krabice Barva šedá 130 x 130 x 74 mm (1) otvorů k proražení pro průchodku ISO 12/16 4 otvory k proražení pro průchodku ISO 20/25. Obdélníkové rozbočné krabice Barva šedá 155 x 110 x 74 mm (1) otvorů k proražení pro průchodku ISO 12/16 4 otvory k proražení pro průchodku ISO 20/ x 140 x 86 mm (1) otvorů k proražení pro průchodku ISO 16/20 4 otvory k proražení pro průchodku ISO 20/ x 170 x 86 mm (1) otvorů k proražení pro průchodku ISO 16/20 8 otvorů k proražení pro průchodku ISO 20/25. 4 otvory k proražení pro průchodku ISO 25/ x 240 x 124 mm (1) otvory k proražení pro průchodku ISO 16/20 22 otvorů k proražení pro průchodku ISO 20/25. 6 otvorů k proražení pro průchodku ISO 25/32. 6 otvorů k proražení pro průchodku ISO 32/ x 270 x 124 mm (1) otvory k proražení pro průchodku ISO 16/20 18 otvorů k proražení pro průchodku ISO 20/ otvorů k proražení pro průchodku ISO 25/32. 6 otvorů k proražení pro průchodku ISO 32/40. Kabelové průchodky ISO (str. 497) Svorkovnice IP 2X (str. 346) (1) Vnitřní rozměry: výška x šířka x hloubka. (2) Tabulka průchodek a příslušenství (str. 497) Tyto výrobky jsou součástí systému elektroinstalačních přístrojů > str

3 Rozbočné krabice Plexo TM Rozměry rozbočných krabic Plexo TM Čtvercové rozbočné krabice Plexo obj. č /34. Obdélníkové rozbočné krabice Plexo obj. č /44/52/54/62/64/82/84/92/94. Upevňovací otvory Upevňovací otvory Montáž příslušenství Obj. č. Rozměry A B F G C D E I (šroub 4 mm) Příklad osazení: rozbočná krabice vybavená 4 svorkovnicemi IP 2X (1 x 4 otvory, 2 x 8 otvorů, 1 x 13 otvorů) K L M N O P Q / x 130 x / x 110 x / x 140 x / x 170 x / x 240 x / x 270 x Možnosti osazení svorkovnicemi IP 2X Rozbočná krabice 130 x 130 x 74 Svorkovnice IP 2X včetně držáku (str. 199) 4 otvory 8 otvorů 13 otvorů 17 otvorů 22 otvorů 35 otvorů 155 x 110 x x 140 x x 170 x x 240 x x 270 x

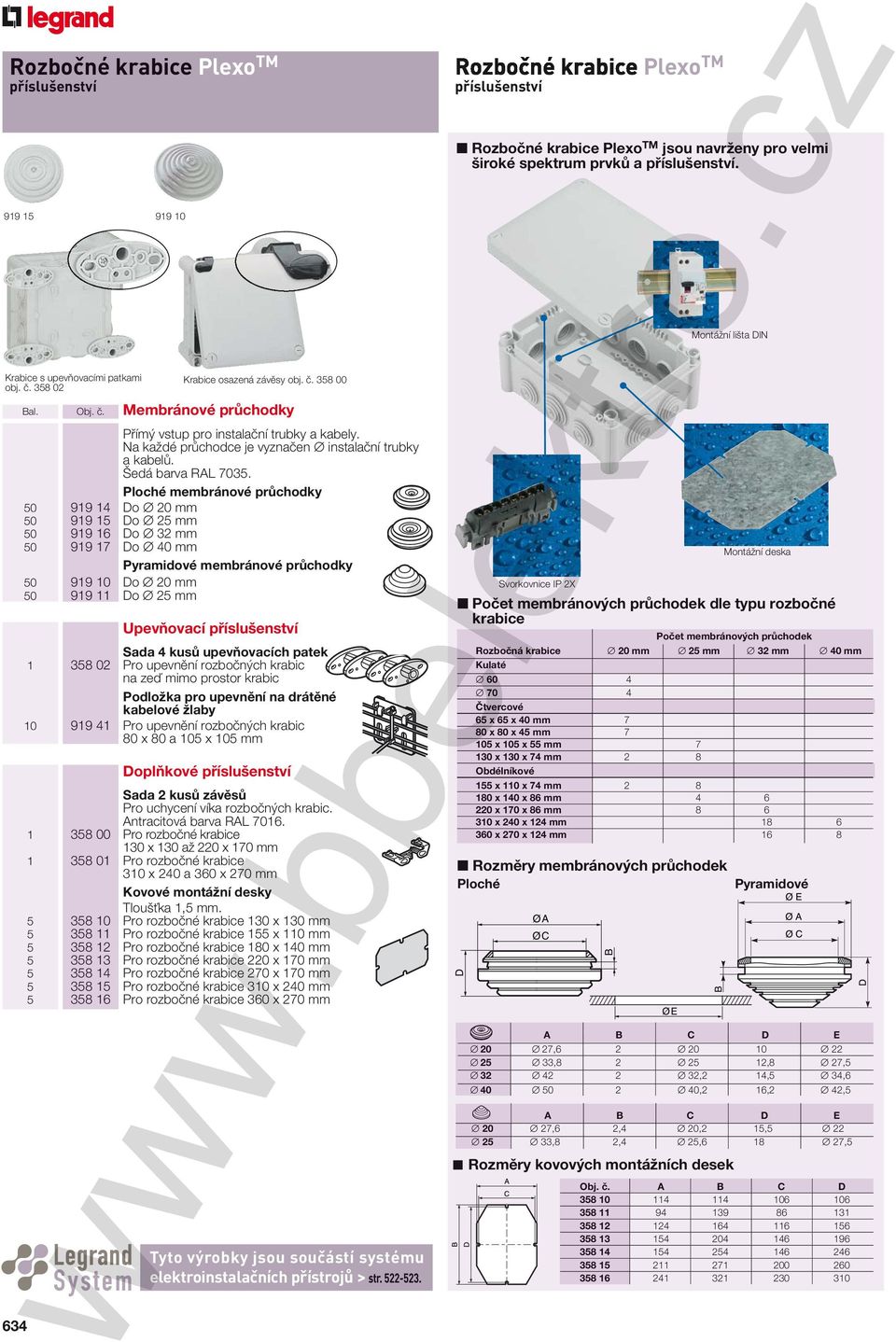

4 Rozbočné krabice Plexo TM příslušenství Krabice s upevňovacími patkami obj. č Krabice osazená závěsy obj. č Bal. Obj. č. Membránové průchodky Přímý vstup pro instalační trubky a kabely. Na každé průchodce je vyznačen instalační trubky a kabelů. Ploché membránové průchodky Do 20 mm Do 25 mm Do 32 mm Do 40 mm Pyramidové membránové průchodky Do 20 mm Do 25 mm Upevňovací příslušenství Sada 4 kusů upevňovacích patek Pro upevnění rozbočných krabic na zeď mimo prostor krabic Podložka pro upevnění na drátěné kabelové žlaby Pro upevnění rozbočných krabic 80 x 80 a 105 x 105 mm Doplňkové příslušenství Sada 2 kusů závěsů Pro uchycení víka rozbočných krabic. Antracitová barva RAL Pro rozbočné krabice 130 x 130 až 220 x 170 mm Pro rozbočné krabice 310 x 240 a 360 x 270 mm Kovové montážní desky Tloušťka 1,5 mm Pro rozbočné krabice 130 x 130 mm Pro rozbočné krabice 155 x 110 mm Pro rozbočné krabice 180 x 140 mm Pro rozbočné krabice 220 x 170 mm Pro rozbočné krabice 270 x 170 mm Pro rozbočné krabice 310 x 240 mm Pro rozbočné krabice 360 x 270 mm příslušenství Plexo TM Rozbočné krabice Plexo TM jsou navrženy pro velmi široké spektrum prvků a příslušenství. Svorkovnice IP 2X Montážní lišta DIN Montážní deska Počet membránových průchodek dle typu rozbočné krabice Počet membránových průchodek Rozbočná krabice 20 mm 25 mm 32 mm 40 mm Kulaté Čtvercové 65 x 65 x 40 mm 7 80 x 80 x 45 mm x 105 x 55 mm x 130 x 74 mm 2 8 Obdélníkové 155 x 110 x 74 mm x 140 x 86 mm x 170 x 86 mm x 240 x 124 mm x 270 x 124 mm 16 8 Rozměry membránových průchodek Ploché Pyramidové A B C D E 20 27, , ,8 27, ,2 14,5 34, ,2 16,2 42,5 A B C D E 20 27,6 2,4 20,2 15, ,8 2,4 25, ,5 Tyto výrobky jsou součástí systému elektroinstalačních přístrojů > str Rozměry kovových montážních desek Obj. č. A B C D

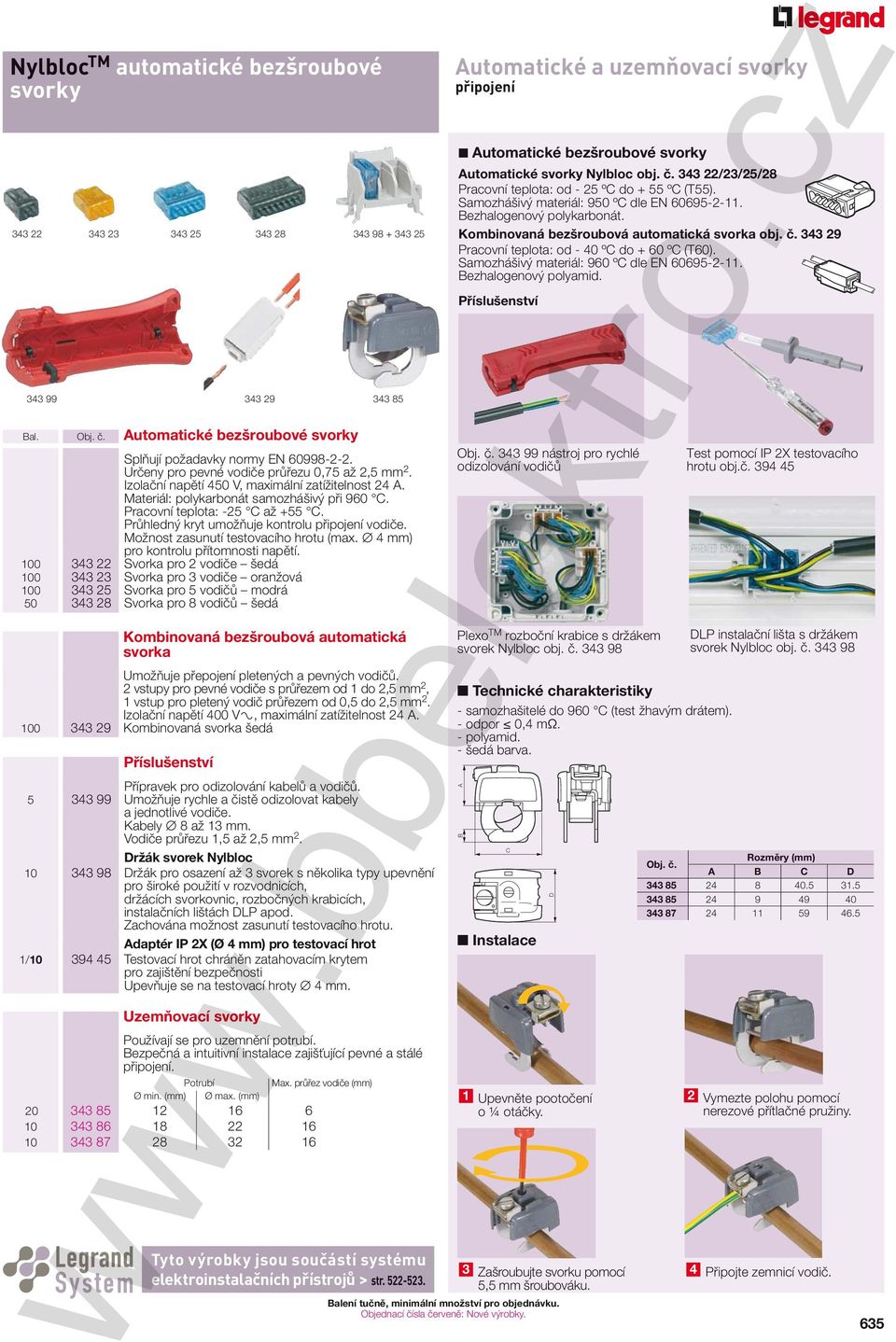

5 Nylbloc TM automatické bezšroubové svorky Bal. Obj.. Automatické bezšroubové svorky Spl ují požadavky normy EN Ur eny pro pevné vodi e pr ezu 0,75 až 2,5 mm 2. Izola ní nap tí 450 V, maximální zatížitelnost 24 A. Materiál: polykarbonát samozhášivý p i 960 C. Pracovní teplota: -25 C až +55 C. Pr hledný kryt umož uje kontrolu p ipojení vodi e. Možnost zasunutí testovacího hrotu (max. 4 mm) pro kontrolu p ítomnosti nap tí Svorka pro 2 vodi e šedá Svorka pro 3 vodi e oranžová Svorka pro 5 vodi modrá Svorka pro 8 vodi šedá Kombinovaná bezšroubová automatická svorka Umož uje p epojení pletených a pevných vodi. 2 vstupy pro pevné vodi e s pr ezem od 1 do 2,5 mm 2, 1 vstup pro pletený vodi pr ezem od 0,5 do 2,5 mm 2. Izola ní nap tí 400 V±, maximální zatížitelnost 24 A Kombinovaná svorka šedá P íslušenství P ípravek pro odizolování kabel a vodi Umož uje rychle a ist odizolovat kabely a jednotlivé vodi e. Kabely 8 až 13 mm. Vodi e pr ezu 1,5 až 2,5 mm 2. Držák svorek Nylbloc Držák pro osazení až 3 svorek s n kolika typy upevn ní pro široké použití v rozvodnicích, držácích svorkovnic, rozbo ných krabicích, instala ních lištách DLP apod. Zachována možnost zasunutí testovacího hrotu. Adaptér IP 2X (Ø 4 mm) pro testovací hrot 1/ Testovací hrot chrán n zatahovacím krytem pro zajišt ní bezpe nosti Upev uje se na testovací hroty 4 mm. Uzem ovací svorky Používají se pro uzemn ní potrubí. Bezpe ná a intuitivní instalace zajiš ující pevné a stálé p ipojení. Potrubí Max. pr ez vodi e (mm) Ø min. (mm) Ø max. (mm) Automatické a uzemòovací svorky pøipojení Automatické bezšroubové svorky Automatické svorky Nylbloc obj /23/25/28 Pracovní teplota: od - 25 ºC do + 55 ºC (T55). Samozhášivý materiál: 950 ºC dle EN Bezhalogenový polykarbonát. Kombinovaná bezšroubová automatická svorka obj Pracovní teplota: od - 40 ºC do + 60 ºC (T60). Samozhášivý materiál: 960 ºC dle EN Bezhalogenový polyamid. P íslušenství Obj nástroj pro rychlé odizolování vodi Plexo TM rozbo ní krabice s držákem svorek Nylbloc obj Technické charakteristiky - samozhašitelé do 960 C (test žhavým drátem). - odpor 0,4 m. - polyamid. - šedá barva. A B C Instalace 3 Zašroubujte svorku pomocí 5,5 mm šroubováku. D 1 Upevn te pooto ení o ¼ otá ky. Test pomocí IP 2X testovacího hrotu obj DLP instala ní lišta s držákem svorek Nylbloc obj Obj.. Rozm ry (mm) A B C D Vymezte polohu pomocí nerezové p ítla né pružiny. Tyto výrobky jsou souèástí systému elektroinstalaèních pøístrojù > str Balení tu n, minimální množství pro objednávku. Objednací ísla erven : Nové výrobky. 4 P ipojte zemnicí vodi. 635

6 Instalační trubky ohebné Splňují požadavky norem EN a IEC Vyrobeny ze samozhášivého materiálu. Dodávány v cívkách zabalených do ochranné fólie. Určeny pro instalaci na povrch nebo pod omítku. 636 Bal. Obj. č. Středně odolné Odolnost v tlaku: 750 N/cm 2. Odolnost proti nárazu: 2 J. Pracovní teplota: -5 C až +60 C. Vnější Vnitřní Tloušťka (mm) (mm) stěny (mm) 100 (1) ,7 2, (1) ,1 2, (1) ,3 3,35 50 (1) ,3 3,85 50 (1) ,2 4,40 50 (1) ,6 5,20 25 (1) ,6 5,20 Vysoce odolné Odolnost v tlaku: 750 N/cm 2. Odolnost proti nárazu: 6 J. Pracovní teplota: -5 C až +90 C. Vhodné pro instalaci do betonu. Nejsou vhodné pro povrchovou montáž ve venkovním prostředí. Dodávány s protahovacím drátem. Vnější Vnitřní Tloušťka (mm) (mm) stěny (mm) 100 (1) ,7 2, (1) ,1 2, (1) ,3 3,35 50 (1) ,3 3,85 50 (1) ,2 4,40 50 (1) ,6 5,20 25 (1) ,6 5,20 Instalační trubky pevné S nálitkem pro spojování. Vyrobeny ze samozhášivého materiálu. Určeny pro instalaci na povrch nebo pod omítku. Vhodné pro instalaci do betonu. Bal. Obj. č. Středně odolné Splňují požadavky norem EN a IEC Odolnost v tlaku: 750 N/cm 2. Odolnost proti nárazu: 2 J. Pracovní teplota: -5 C až +60 C. Dodávány potažené fólií. Délka trubek: 3 m. Vnější Vnitřní Tloušťka (mm) (mm) stěny (mm) 30 (2) ,50 30 (2) ,9 1,55 30 (2) ,4 1,80 15 (2) ,8 2,10 15 (2) ,4 2,30 15 (2) ,3 2,85 9 (2) ,3 2,85 Vysoce odolné Splňují požadavky normy BS Odolnost v tlaku: N/cm 2. Odolnost proti nárazu: 6 J. Pracovní teplota: -5 C až +60 C. Bílá barva. Délka trubek: 2,92 m. Vnější Vnitřní Tloušťka (mm) (mm) stěny (mm) 25 (3) ,5 2,25 20 (3) ,3 2,35 10 (3) ,3 2,85 Tyto výrobky jsou součástí systému elektroinstalačních přístrojů > str (1) Počet metrů v cívce. (2) Počet metrů v balení. (3) Počet trubek délky 2,92 m v balení.

7 Instalační trubky příslušenství Bal. Obj. č. Spojky Pro spojení p j instalačních trubek stejného průměru. (mm) Redukční spojky Pro spojování p j instalačních trubek různého průměru. (mm) / /20 Nylonové protahovací lanko Ohebné lanko pro zatažení drátů do prázdné instalační trubky. 2 kovové koncovky 6 mm pro uchycení drátu. Délka (m) Sada 2 náhradních kovových koncovek Bal. Obj. č. Kolena Skládají j se ze 2 dílů pro usnadnění protažení vodičů. (mm) Odbočky T Skládají j se ze 2 dílů pro usnadnění protažení vodičů. (mm) Oblouky Oblouky 90. (mm) A = 107 mm A = 130 mm A = 160 mm A = 200 mm A = 245 mm A = 300 mm A = 370 mm Napínací pružiny Pro ohýbání pevných instalačních trubek. (mm) Délka (mm) Tyto výrobky jsou součástí systému elektroinstalačních přístrojů > str

8 Montážní příslušenství pro instalační trubky Bal. Obj. č. Patky Clipsotubes Materiál: bezhalogenový. Pro použití ve vnitřních prostorech. Barva šedá. Standardní provedení Připevnění: - natloukací hmoždinkou obj. č , - šroubem či hřebíkem, - nalepením Pro trubky 16 mm Pro trubky 20 mm Pro trubky 25 mm Vhodné pro připevnění nástrojem Spit Pulsa Pro trubky 16 a 20 mm Pro trubky 20 a 25 mm Patky Lyres Uchycení trubky snadným nacvaknutím. Trubka je pevně držena, výborná stabilita uchycení i pří montáži na strop. Barva šedá. Standardní provedení Připevnění: - natloukací hmoždinkou obj. č , - šroubem či hřebíkem, - nalepením, - na DIN lištu C Pro trubky 16 mm Pro trubky 20 mm Pro trubky 25 mm Pro trubky 32 mm Vhodné pro připevnění nástrojem Spit Pulsa Pro trubky 16 mm Pro trubky 20 mm Pro trubky 25 mm Pro trubky 32 mm Pro trubky 40 mm Natloukací hmoždinka Použití: připevnění patek pro vyvazovací pásky, patek Clipsotubes a Lyres pro instalační trubky a obloukových ý kabelových příchytek Čep se závitem 6,6 mm, délka 150 mm Vrtání 8 mm (7 mm pro poddajné materiály). Instalační trubky technické údaje Výběr instalační trubky dle počtu a průřezu instalovaných vodičů Průřez jádra Průřez vodiče Počet Vnější potřebné trubky (mm) (mm 2 ) (mm 2 ) vodičů Ohebná Pevná ,5 8, ,5 11, , , , , , , , , , , Použití instalačních trubek Instalační trubky se používají na povrchové nebo zapuštěné elektrické instalace v obytných a veřejných budovách. Povrchová montáž Zapuštěná montáž Typ instalační trubky Venkovní prostory Vnitřní prostory Stěny Podlahy Povoleno Nedoporučeno Zakázáno Pevné vysoce Ohebné vysoce Ostatní středně odolné odolné odolné Tyto výrobky jsou součástí systému elektroinstalačních přístrojů > str

9 Montážní příslušenství pro kabely Bal. Obj. č. Obloukové kabelové příchytky Pro instalaci kabelů na plocho vedle sebe. Pro kabely maximálního 12 mm. Vhodné na stěnu i na strop. Připevnění: - nástrojem Spit Pulsa, - natloukací hmoždinkou obj. č , - šroubem či hřebíkem. Barva šedá Délka 140 mm pro 8 kabelů CYKY 3 x 1, Délka 240 mm pro 16 kabelů CYKY 3 x 1,5 Natloukací hmoždinka Použití: připevnění patek pro vyvazovací pásky, patek Clipsotubes a Lyres pro instalační trubky a obloukových kabelových příchytek Čep se závitem 6,6 mm, délka 150 mm Vrtání 8 mm (7 mm pro poddajné materiály) Kabelové příchytky Fixfor Barva šedá Barva bílá Kabel Hřebík (mm) (mm) Délka (mm) , , , , , , , , , , , , ,5 50 Kabel plochý (mm 2 ) x 0,75 1, x 1 1,8 20 Kabelové příchytky Multifix Pružné příchytky pro více průměrů kabelů Barva šedá Barva černá Kabel Hřebík (mm) (mm) Délka (mm) až 7 1, až 10 1, až 14 1, až 20 2, až 32 2,5 50 OCHRANNÉ OHEBNÉ TRUBKY >>> RTA - výrobky do náročného prostředí SFP polyamidové trubky STANDARD ROBOTIC TR Černý PA 6.6 Spirálová struktura > PVC trubky GE-PVC Šedé PVC Hladká struktura Jednošvová ocel pokrytá aspirovaným šedým PVC > Příslušenství: Černý PA 6.6 Spirálová struktura FP2000 Šedé PVC Spirálová výztuž > Kovové oplastované trubky FA Jednošvová ocel pokrytá hladkým šedým PVC Černý PA 6.6 Spirálová struktura s kovovým opletením Dvoušvová ocel pokrytá hladkým šedým PVC Tyto výrobky jsou součástí systému elektroinstalačních přístrojů > str PN Kompletní systém: přímé a úhlové spojky, rozbočky, těsnění, ochranné kroužky, matice P2 Pro více informací kontaktujte Legrand. 639

10 VÝROBKY A SYSTÉMY PRO ELEKTRICKÉ INSTALACE A DATOVÉ ROZVODY Audio a video vstupní systémy Audio a video vstupní systémy NOVINKA Analogové a digitální vstupní systémy BTicino Katalog Audio a video vstupní systémy BTicino Řešení pro rodinné domy a byty (1-12 účastníků), zapuštěná montáž Řešení pro rodinné domy a byty (1-6 účastníků), povrchová montáž Axolute a Polyx video stanice a displeje Katalog Audio a video vstupní systémy BTicino str. 644 Audio rádiová vstupní sada str. 647 Audio vstupní sady 640

11 str. 645 Audio vstupní sady str vodičové analogové audio a video vstupní sady str. 646 Video vstupní sady str. 650 Univerzální audio telefon 641

12 <<< AUDIO A VIDEO VSTUPNÍ SADY Øešení vstupního systému pro váš projekt VÝROBKY LEGRAND GROUP VE VÝZNAMNÝCH PROJEKTECH: Rezidence Snìžka: Mariánské Láznì Èeská republika, Rezidence Rýnský dvùr: Karlovy Vary Èeská republika, Rezidence Sacre Coeur: Praha Èeská republika, Bytové domy River Lofts: Praha Èeská republika, Dùm pánù z Kunštátu: Praha Èeská republika, Rezidence Ladova: Olomouc Èeská republika, Bytové domy Kouzelné Medlánky: Brno Èeská republika. 642

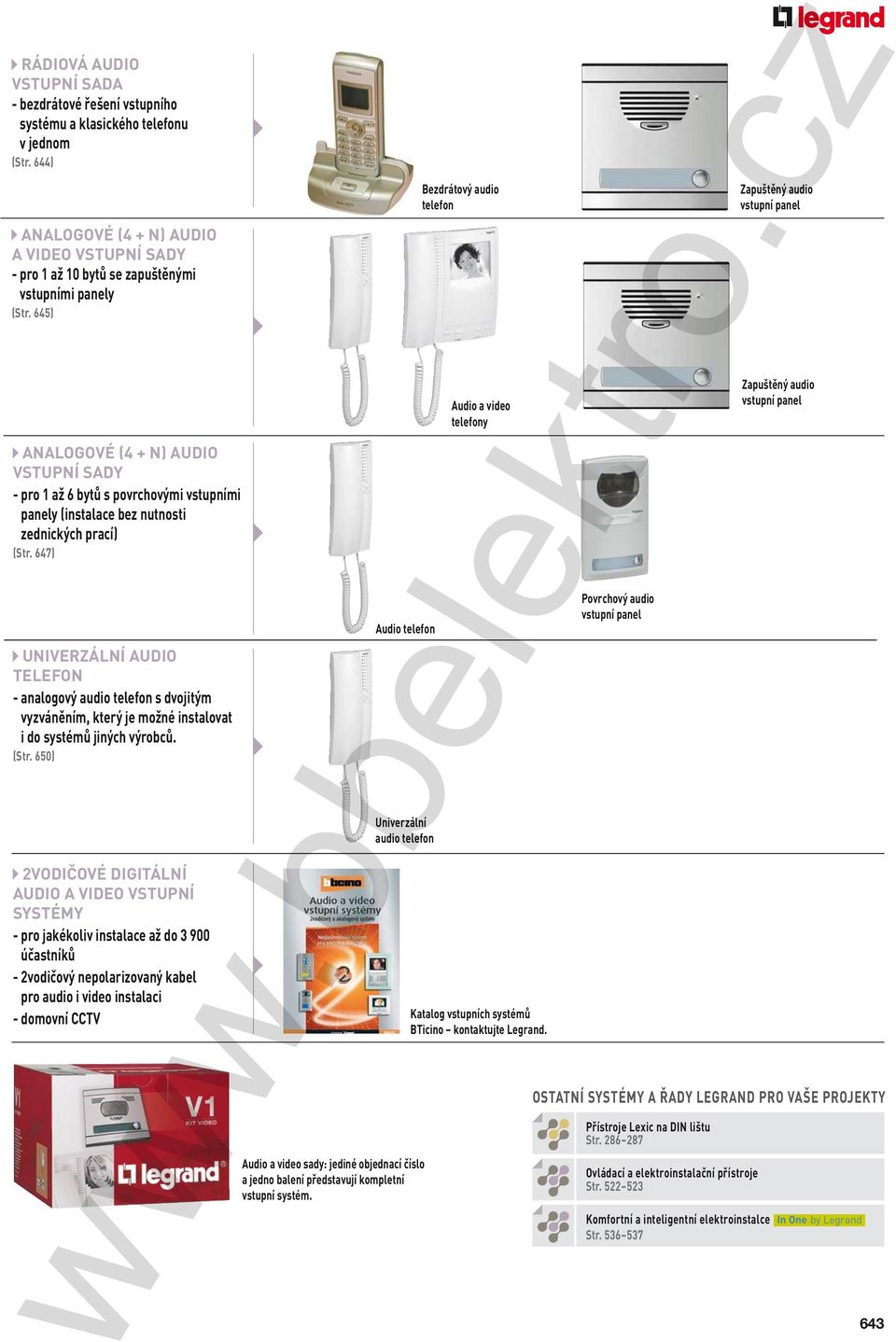

13 RÁDIOVÁ AUDIO VSTUPNÍ SADA - bezdrátové øešení vstupního systému a klasického telefonu v jednom (Str. 644) ANALOGOVÉ (4 + N) AUDIO A VIDEO VSTUPNÍ SADY - pro 1 až 10 bytù se zapuštìnými vstupními panely (Str. 645) ANALOGOVÉ (4 + N) AUDIO VSTUPNÍ SADY - pro 1 až 6 bytù s povrchovými vstupními panely (instalace bez nutnosti zednických prací) (Str. 647) UNIVERZÁLNÍ AUDIO TELEFON - analogový audio telefon s dvojitým vyzvánìním, který je možné instalovat i do systémù jiných výrobcù. (Str. 650) 2VODIÈOVÉ DIGITÁLNÍ AUDIO A VIDEO VSTUPNÍ SYSTÉMY - pro jakékoliv instalace až do úèastníkù - 2vodièový nepolarizovaný kabel pro audio i video instalaci - domovní CCTV Audio telefon Univerzální audio telefon Bezdrátový audio telefon Audio a video telefony Katalog vstupních systémù BTicino kontaktujte Legrand. Povrchový audio vstupní panel OSTATNÍ SYSTÉMY A ØADY LEGRAND PRO VAŠE PROJEKTY Pøístroje Lexic na DIN lištu Str Ovládací a elektroinstalaèní pøístroje Str Zapuštìný audio vstupní panel Zapuštìný audio vstupní panel Audio a video sady: jediné objednací èíslo a jedno balení pøedstavují kompletní vstupní systém. Komfortní a inteligentní elektroinstalce In One by Legrand Str
