BEZPEČNOSTNÍ ANTIVANDALOVÁ NEREZOVÁ SANITÁRNÍ TECHNIKA

Transkript

1 BEZPEČNOSTNÍ S E K C E ANTIVANDALOVÁ NEREZOVÁ SANITÁRNÍ TECHNIKA

2 2 Nerezové bezpečnostní klozety BSnZ 01 je závěsný nerezový klozet v matném provedení v antivandalové úpravě. BSnZ 02 je nerezový klozet určený k postavení do prostoru nebo ke zdi v matném provedení a antivandalové úpravě. Odpad je standardně vyveden dolů, na objednávku je možné jej vyvést dozadu nebo do boku. Klozety jsou vyrobeny z nerezového plechu tloušťky 2 mm, sedací a nosná část z tloušťky 3 mm. Nejsou opatřeny sedátkem. Aby nedošlo k poranění uživatele, jsou hrany sedací části zaobleny. Klozet je současně navržen tak, aby u něj byla minimalizována možnost sebepoškozování. Neobsahuje proto žádné prvky, které by bylo možné bez speciálního nářadí demontovat. Dodávají se také varianty s prodloužením pro invalidy pod názvem BSnZ 01 Inv a BSnZ 02 Inv. BSNZ 01 (INV) a BSNZ 02 (INV) jsou svým provedením určeny především pro věznice, diagnostické ústavy, psychiatrické léčebny a zařízení s vysokou náročností na odolnost proti poškození. BSNZ 02 (INV) je možné použít jako hygieničtější náhradu stávajících tureckých záchodů nebo tam, kde není možné vhodně uchytit závěsný klozet například tenká příčka. BSNZ 01 Příprava pro napojení do stěny pro BSNZ 01 a BSNZ 01 INV přívod vody: d = 34 mm min. průtok vody: 70 l/min odpad: d = 90 mm požadovaná rozteč šroubů: 180 mm (BSnZ 01, Inv) hmotnost: 18 kg (BSnZ 01) 23 kg (BSnZ 01 Inv) 22 kg (BSnZ 02) 27 kg (BSnZ 02 Inv) nerezový klozet šrouby pro uchycení (BSnZ 01, Inv) montážní materiál pro uchycení (BSnZ 02, Inv) 1. připraven přívod vody podle obrázku 2. připraven odpad d = 90 mm podle obrázku 3. připravena konzola (např. kz 1) nebo jiné zařízení pro zavěšení BSnZ 01 a BSnZ 01 Inv 1 ks BSNZ 01 nerezový závěsný klozet, antivandal provedení tl. 2 mm, úprava proti sebepoškození 1 ks BSNZ 01 INV nerezový závěsný klozet s prodloužením pro invalidy, antivandal provedení tl. 2 mm, úprava proti sebepoškození 1 ks BSNZ 02 nerezový klozet na podlahu, antivandal provedení tl. 2 mm, úprava proti sebepoškození 1 ks BSNZ 02 INV nerezový klozet na podlahu, s invalidním prodloužením, antivandal provedení tl. 2 mm, úprava proti sebepoškození BSNZ 01 BSNZ 01 INV Pohled z boku Pohled z boku A přívod vody d odpad

3 3 BSNZ 02 BSNZ 02 Pohled shora BSNZ 02 INV Pohled shora Pohled z boku Pohled z boku A přívod vody d odpad BSAZ 5 předstěnový systém rozměry: ( ) 510 ( ) mm nerezový kryt rozměry: mm předstěnový systém s nádržkou nerezový kryt s antivandal tlačítky 1 ks BSAZ 5 předstěnový systém s antivandal nerez krytem Předstěnový systém pro WC s antivandal nerez krytem BSAZ 5 je předstěnový systém pro závěsné osazený antivandalovým nerezovým krytem s odolnými nerezovými bezpečnostními tlačítky. Kryt je upevněn pomocí bezpečnostních šroubů, nelze jej tedy bez speciálního nářadí sejmout. Systém je vhodný do prostor, kde je třeba použít splachování z nádržky, současně však hrozí poškození nebo ničení běžných plastových krytů A max. 200 A D D A přívod vody d odpad

4 4 Antivandalový splachovač klozetů BSAZ 01 je vestavný bezpečnostní splachovač určený k zabudování do zdi. Svou robustní konstrukcí je určený k tlakovému splachování klozetů v prostorách se zvýšeným nebezpečím úmyslného poškození (veřejné toalety, věznice ). Splachovač je z čelní strany tvořen celistvým nerezovým panelem tloušťky 3 mm. Součástí čelního panelu je antivandalové tlačítko ovládání. Uchycení je provedeno pomocí bezpečnostních šroubů do zazděné montážní krabice s armaturou. popis funkce: Po stisku tlačítka dojde k otevření elektromagnetického ventilu puštění tlakové vody na určitou dobu, přednastavenou správcem zařízení. Pro opakované spláchnutí je zapotřebí opět stisknout tlačítko. Pokud by bylo násilně zaaretováno ve stisknuté poloze, voda po prvním cyklu již nepoteče. Pro výraznou úsporu vody obsahuje splachovač funkci nucené pauzy po dvou cyklech spláchnutí zařízení po nastavenou dobu nereaguje. Nelze tedy splachovat neustále dokola a plýtvat vodou. BSAZ 01 rozměr čelního panelu: mm napájecí napětí: 12 v, 50 Hz tlak vody: 0,1 1 Mpa nastavitelná doba tečení vody: 1 s 250 s po 1 s nastavitelná doba prodlevy: 10 s 42,5 min po 10 s montážní krabice s elektromagnetickým ventilem, elektronikou, šroubením, zpětnou klapkou krycí plech s antivandalovým tlačítkem 1. připravena nika pro instalaci mm 2. připraven napájecí kabel pro přívod napětí (12 v, 50 Hz ze zdroje ZAC) 3. připraven přívod vody A přívod vody G 1 (3/4 ) vnitřní C přívod elektřiny Cyky 2 1,5 G vývod vody pro G 1 (3/4 ) vnitřní do klozetu BSAZ 01 bezpečnostní splachovač záchodů provedení tl. 3 mm, 12 v/50 Hz KZ 1 kz 1 slouží k zavěšení klozetu na nosné svorníky. Svojí konstrukcí zajistí rozložení zatížení do podlahy a zdiva, a tím umožňuje aplikaci závěsného provedení i u zdí s nižší nosností. Konzola není vhodná pro aplikaci do sádrokartonu. Lze ji doplnit o držák pro BSAZ 01. A přívod vody d odpad konstrukce kz 1 umožňuje použití pro závěsné klozety s roztečí montážních šroubů 180 a 230 mm nastavení sedací výšky v rozsahu mm, tzn. jak pro klasické použití, tak i pro tělesně postižené použití odpadního potrubí d = 90 až 120 mm nastavení rozteče mezi přívodním a odpadním potrubím od 135 do 175 mm KZ 1 konzola pro zavěšení klozetu

5 5 Antivandalové ovládání BSAS 01.1 je vestavný sprchový automat určený k zabudování do zdi. Svou robustní konstrukcí je určen k regulovanému odběru vody v prostorách se zvýšeným nebezpečím úmyslného poškození (veřejné, věznice ). Z čelní strany jej tvoří nerezový panel tloušťky 3 mm. Součástí čelního panelu je antivandalové tlačítko ovládání. Uchycení je provedeno pomocí bezpečnostních šroubů do zazděné montážní krabice s armaturou. popis funkce: Stisknutím tlačítka je uživateli vydána dávka vody. Po jejím vyčerpání dojde k automatickému vypnutí vody. Další dávka se pouští opětovným stiskem tlačítka. Pokud by bylo tlačítko násilně zaaretováno ve zmáčknuté poloze, voda po prvním cyklu nepoteče. Objem jednotlivé dávky vody je nastavitelný správcem zařízení. BSAS 01 rozměr čelního panelu: mm napájecí napětí: 12 v, 50 Hz tlak vody: 0,1 1 Mpa nastavitelná doba tečení vody: 1 s 250 s po 1 s montážní krabice s elektromagnetickým ventilem, elektronikou a šroubením krycí panel s antivandalovým tlačítkem A přívod vody G 1/2 vnitřní C přívod elektřiny Cyky 2 1,5 G vývod vody do ramínka G 1/2 vnitřní BSAS A přívod vody G 1/2 vnitřní C přívod elektřiny Cyky 2 1,5 A,C 1. připravena nika pro instalaci mm 2. připraven napájecí kabel pro přívod napětí (12 v, ze zdroje ZAC) 3. připraven přívod vody 1 ks BSAS 01.1 sprchový automat pro jednu vodu, antivandal provedení, tl. 3 mm, 12 v/50 Hz 1 ks SP 2 sprchové ramínko antivandal 7 l/min Bezpečnostní nástěnná sprcha BSAS 03 je bezpečnostní nástěnná sprcha pro jednu předmíchanou vodu. Sprcha je vyrobena z nerezového plechu, tl. 2 mm a osazena antivandalovým úsporným sprchovým ramínkem s průtokem 7 litrů / min. Voda se spouští stiskem antivandalového nerezového tlačítka. Délka tečení vody po stisku tlačítka je nastavitelná provozovatelem. Na elektronice lze nastavit nucenou prodlevu, tedy dobu, kdy tlačítko nereaguje aby nedocházelo k záměrnému plýtvání vodou. napájecí napětí: 12 v, 50 Hz tlak vody: 0,1 1 Mpa nastavitelná doba tečení vody: 1 s 250 s po 1 s nerezový plášť s úsporným sprchovým ramínkem Sp2 elektronika včetně elmag.ventilu antivandalové tlačítko se snímačem připojovací hadice a montářní materiál 1. připraven přívod předmíchané vody 2. připraven napájecí kabel pro přívod napětí (12 v, ze zdroje ZAC) 1 ks BSAS 03.1 sprchový automat pro jednu vodu, antivandal provedení, 12 v/50 Hz

6 6 Bezpečnostní sprchový žetonový automat BSZA 01 je vestavný sprchový žetonový automat určený k zabudování do zdi. Svou robustní konstrukcí je určen k placenému odběru vody v prostorách se zvýšeným nebezpečím úmyslného poškození (veřejné, věznice ). Tělo automatu je z čelní strany tvořeno celistvým nerezovým panelem tloušťky 3 mm. Součástí čelního panelu je antivandalový nerezový kryt termostatického ventilu. Montáž a uchycení je provedeno přes stěnu a přístup k vybírání vhozených žetonů je ze zadní strany. Automat obsahuje připojení na vodu, sprchové ramínko (např. antivandalové SP 2) je však třeba objednat zvlášť. popis funkce: Po vhození žetonu je uživateli přiřazena nastavená doba toku vody. S touto dobou si může libovolně hospodařit pomocí ovládacího tlačítka (po zmáčknutí se voda spustí, po opětovném stisku tlačítka přestane téct tento cyklus lze opakovat). Pokud uživateli zbývá poslední minuta tečení vody, začne automat proud vody přerušovat, čímž je uživatel upozorněn na blížící se konec dávky. BSZA 01 rozměr čelního panelu: mm síla zdi pro zabudování automatu: min. 100 mm použitý žeton: Zt 1 napájecí napětí: 12 v, 50 Hz tlak vody: 0,1 1 Mpa nastavitelná doba tečení vody: 10 s 42,5 min po 10 s celková doba provozu: 2 nastavená doba tečení vody 1. připravena nika pro instalaci automatu 2. připraven napájecí kabel pro přívod napětí (12v, 50 Hz ze zdroje ZAC) 3. připraven přívod vody typová provedení BSZA 01.1 sprchový žetonový automat na jednu předmíchanou vodu BSZA 01.TV sprchový žetonový automat na dvě vody s termostatickým ventilem A přívod teplé vody B přívod Studené vody C napájení 12 v, 50 Hz d výstup vody do 1 ks BSZA 01.1 sprchový automat na žetony na 1 vodu antivandal provedení tl. 3 mm, 12 v/50 Hz pro instalaci přes stěnu 1 ks BSZA 01.TV sprchový automat na žetony s termostatickým ventilem antivandal provedení tl. 3 mm, 12 v/50 Hz pro instalaci přes stěnu SP 2 SP 3 SP 5 SP 2 SP 3 SP 5 Bezpečnostní úsporná sprchová ramínka. SP 2 pevné, průtok 7 l/min. SP 3 s naklápěcím směrem výtoku, průtok 7 l/min. SP 5 s naklápěcím směrem výtoku, průtok 12 l/min.

7 7 Bezpečnostní nástěnný sprchový žetonový automat BSZA 02 je žetonový automat určený k zavěšení na stěnu. Plášť automatu je vyroben z nerezového plechu tloušťky 2 mm a na jeho povrchu nejsou žádné prvky, které by bylo možné demontovat. Neobsahuje mechanický zámek, který by bylo možné poškodit nebo neoprávněně otevřít. Otevírání zásobníku na žetony je řešeno elektronicky pomocí elektromagnetického zámku. Je-li tento zámek zavřený, nelze automat ani demontovat z nosného rámu. popis funkce: Po vhození žetonu je uživateli přiřazena nastavená doba toku vody. S touto dobou si může libovolně hospodařit pomocí ovládacího tlačítka (po zmáčknutí se voda spustí, po opětovném stisku tlačítka přestane téct tento cyklus lze opakovat). Pokud uživateli zbývá poslední minuta tečení vody, začne automat přerušovat proud vody, čímž je uživatel upozorněn na blížící se konec dávky. rozměr: mm BSZA 02 použitý žeton: Zt 1 napájecí napětí: 12 v, 50 Hz tlak vody: 0,1 1 Mpa přívod vody: G 1/2 nastavitelná doba tečení vody: 10 s 42,5 min po 10 s celková doba provozu: 2 nastavená doba tečení vody A přívod teplé vody B přívod Studené vody C napájení 12 v, 50 Hz k kasička na Žetony typová provedení BSZA 02.1 na jednu předmíchanou vodu BSZA 02.TV na dvě vody s termostatickým ventilem (viz obr.) Automat je dodáván s rámem pro uchycení na zeď, včetně montážního materiálu. 1 ks BSZA 02.1 sprchový automat na žetony na 1 vodu antivandal provedení tl. 2 mm, 12 v/50 Hz pro instalaci na stěnu 1 ks BSZA 02.TV sprchový automat na žetony s termostatickým ventilem antivandal provedení tl. 2 mm, 12 v/50 Hz pro instalaci na stěnu cca 200

8 8 Nerezový antivandalový pisoár BStp 01 je celonerezový pisoár s automatickým splachovacím zařízením. Pokud elektronika vyhodnotí, že má dojít ke spláchnutí, otevře elektromagnetický ventil na přívodu vody a dojde ke spuštění vody do pisoáru. Po 24 hodinách klidu dojde k automatickému spláchnutí. Vzhledem k uložení všech prvků pod pláštěm pisoáru je splachovač chráněn před mechanickým poškozením, a to i úmyslným. Na objednávku lze dodat i nerezový pisoár s bateriovým napájením (BSTP 01.B). Automatický nerezový pisoár BSTP 01 je svým provedením určen především pro věznice, diagnostické ústavy, psychiatrické léčebny a zařízení s vysokou náročností na odolnost proti poškození. BSTP 01 přívod vody: G 1/2 tlak vody: 0,1 1 Mpa odpad: d = 50 mm doba splachování: 5 s el. napájení: 12 v, 50 Hz napájecí zdroj: ZAC 1/20 (max. 3 BStp 01) ZAC 1/50 (max. 8 BStp 01) síla stěny: 2 mm hmotnost: 10 kg nerezový pisoár sifon s elektronikou elektromagnetický ventil a připojovací hadice montážní materiál COS 1 Časový splachovač pisoárů a žlabů CoS 1 je zařízení pro časově ovládané splachování jednoho pisoáru, skupiny pisoárů nebo pisoárového žlabu. U zařízení je možné nastavovat periodické splachování v průběhu dne, interval mezi jednotlivými spláchnutími a jejich délku. Zařízení lze doplnit o využítí budicího signálu přivedeného z externího zdroje, např. od zvonku přestávek ve školách. Ovládání je možné nainstalovat mimo sociální zařízení a zabránit tím neoprávněné manipulaci či jeho poškození. vstupní napětí: 230 v, 50 Hz max. 50 va (podle počtu spínaných ventilů) výstup pro ovládání ventilu: 12 v, 50 Hz velikost krabice: mm A přívod vody G 1/2 vnitřní C přívod elektřiny Cyky 2A 1,5 d odpad e elektronika Se SníMAČeM NP 01 Nerezová přepážka np 01 slouží k oddělení jednotlivých pisoárových stání. Rozměry mm. Dodávka včetně upevňovacího materiálu. 1. připraven přívod vody tr 1/2 podle obrázku 2. připraven odpad d = 50 mm 3. připraven kabel pro napájení 12 v, 50 Hz ze zdroje ZAC 1 ks BSTP 01 bezpečnostní nerezový pisoár BStp 01 s automatickým splachovačem umístěným v zádech pisoáru, 12 v, 50 Hz

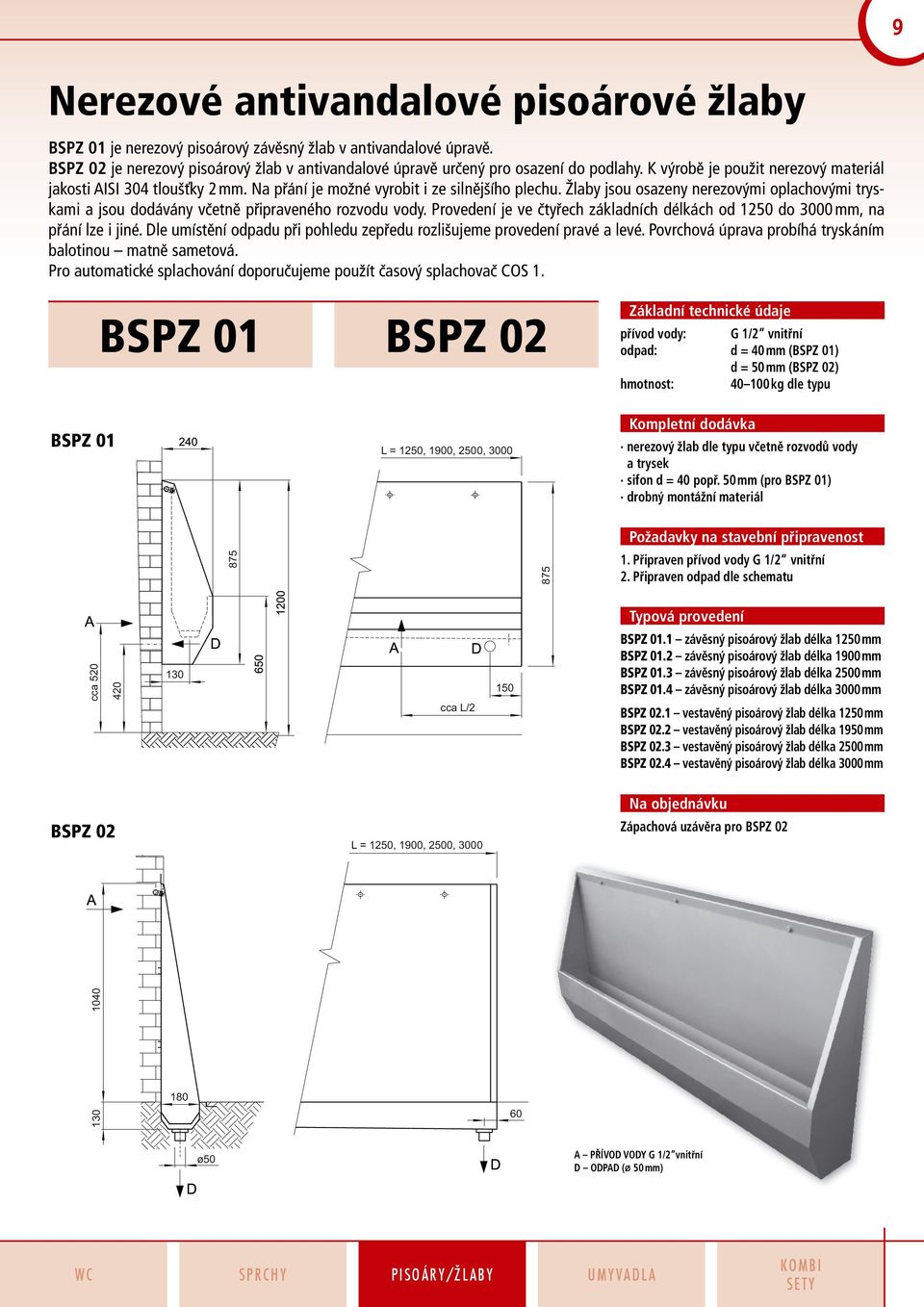

9 9 Nerezové antivandalové pisoárové žlaby BSpZ 01 je nerezový pisoárový závěsný žlab v antivandalové úpravě. BSpZ 02 je nerezový pisoárový žlab v antivandalové úpravě určený pro osazení do podlahy. K výrobě je použit nerezový materiál jakosti AISI 304 tloušťky 2 mm. Na přání je možné vyrobit i ze silnějšího plechu. Žlaby jsou osazeny nerezovými oplachovými tryskami a jsou dodávány včetně připraveného rozvodu vody. Provedení je ve čtyřech základních délkách od 1250 do 3000 mm, na přání lze i jiné. Dle umístění odpadu při pohledu zepředu rozlišujeme provedení pravé a levé. Povrchová úprava probíhá tryskáním balotinou matně sametová. Pro automatické splachování doporučujeme použít časový splachovač COS 1. BSPZ 01 BSPZ 01 BSPZ 02 L = 1250, 1900, 2500, 3000 přívod vody: G 1/2 vnitřní odpad: d = 40 mm (BSpZ 01) d = 50 mm (BSpZ 02) hmotnost: kg dle typu nerezový žlab dle typu včetně rozvodů vody a trysek sifon d = 40 popř. 50 mm (pro BSpZ 01) drobný montážní materiál připraven přívod vody G 1/2 vnitřní 2. připraven odpad dle schematu typová provedení cca cca L/2 150 BSPZ 01.1 závěsný pisoárový žlab délka 1250 mm BSPZ 01.2 závěsný pisoárový žlab délka 1900 mm BSPZ 01.3 závěsný pisoárový žlab délka 2500 mm BSPZ 01.4 závěsný pisoárový žlab délka 3000 mm BSPZ 02.1 vestavěný pisoárový žlab délka 1250 mm BSPZ 02.2 vestavěný pisoárový žlab délka 1950 mm BSPZ 02.3 vestavěný pisoárový žlab délka 2500 mm BSPZ 02.4 vestavěný pisoárový žlab délka 3000 mm BSPZ 02 L = 1250, 1900, 2500, 3000 na objednávku Zápachová uzávěra pro BSpZ ø50 A přívod vody G 1/2 vnitřní d odpad (ø 50 mm)

10 10 Automatické umyvadlo do zdi BSAu 01 je automatické zapuštěné umyvadlo v antivandalovém provedení pro montáž do zdi. Je určeno pro zařízení, ve kterých hrozí nebezpečí poškození, případně sebepoškozování osob věznice, psychiatrické léčebny. Po vložení rukou do otvoru je přerušen infračervený paprsek a řídící elektronika pustí vodu. Voda teče po dobu vložení rukou, maximálně však 30 sekund. Umyvadlo je určeno k zabudování do zdi o tloušťce 220 až 350 mm. Na vyžádání je možné vyrobit i variantu pro montáž do silnější zdi. BSAU 01 přívod vody: G 1/2 odpad: d = 40 mm rozměry vnějšího krytu: mm krytí: Ip 55 přednastavený čas max. doby tečení: 30 s tlak vody: 0,1 1,0 Mpa el. napájení: 12 v, 50 Hz napájecí zdroj: ZAC 1/20 (max. 3 BSAu 01) ZAC 1/50 (max. 8 BSAu 01) hmotnost: 10 kg dřez se senzorem a čelním krytem zadní kryt závitové tyče M8 240 mm s matkami (4 ks) rohový ventil s filtrem odpadový sifon připojovací hadice 1. připraven výklenek pro instalaci mm 2. přiveden napájecí kabel 12 v, 50 Hz ze zdroje ZAC 3. připraven přívod vody dle obrázku 4. připraven odpad dle obrázku typová provedení BSAU 01.1 automatické umyvadlo pro jednu předmíchanou vodu BSAU 01.2 automatické umyvadlo na dvě vody se směšovacím ventilem BSAU 01.TV automatické umyvadlo s termostatickým ventilem 1 ks BSAU 01.1 automatické bezpečnostní umyvadlo pro zabudování do zdi,1 voda, 12 v, 50 Hz

11 Bezpečnostní nástěnné umyvadlo s antivandalovým ovládáním Bezpečnostní nástěnné umyvadlo BSAu 02 bylo vytvořeno speciálně pro provozy, kde je velké riziko poškození sanitárního vybavení (věznice, oddělení pro psychicky narušené pacienty v psychiatrických a detenčních ústavech, opuštěná dálniční a silniční odpočívadla s volným provozem apod.). Hlavní výhody tohoto antivandalového : veškeré části, včetně sifonu a přívodu vody, jsou zakrytovány výtok vody tvoří pouze silné nerezové ramínko, které nelze běžnými prostředky ohnout nebo ulomit dávkování vody je řízeno pomocí elektroniky a to tak, že při stisknutí antivandalového tlačítka elektronika vydá předem stanovené množství vody antivandalové tlačítko je pouze identifikátorem impulsů, proto je zde zaručeno, že nelze dané zařízení zablokovat a tím pádem nechat téct vodu libovolně dlouho nerezovou vpusť tvoří perforovaný nerezový plech, a proto není přístup k sifonu z horní části možný je vytvořeno tak, aby se na něm psychicky narušení lidé nemohli sebepoškodit (nemá žádné ostré hrany odstraněno riziko pořezání, výtokové ramínko je velmi krátké a je směřováno tak, aby se na něm nedalo oběsit) Výroba je standardně prováděna z nerezového plechu tloušťky 2 mm odolává i velmi silnému útoku. Nerezový povrch je pískován balotinou. K napájení elektroniky je nutné použít zdroj ZAC. Standardně je připraveno připojení pro namíchanou vodu. Na přání lze změnit rozměry podle přání zákazníka. 11 BSAU 02 přívod vody: G 1/2 odpad: d = 40 mm rozměry: mm velikost dřezu: průměr 370 mm krytí: Ip 55 nastavitelná doba tečení vody: 1 s 250 s po 1 s tlak vody: 0,1 1,0 Mpa el. napájení: 12 v, 50 Hz napájecí zdroj: ZAC 1/20 (max. 3 BSAu 02) napájecí zdroj: ZAC 1/50 (max. 8 BSAu 02) 1. připraven odpad d = 40 nebo d = připraven přívod namíchané vody G = 1/2 3. připraven kabel pro napájení 12 v, 50 HZ ze zdroje ZAC 1 ks BSAU 02 nerezové umyvadlo vč. ovládání antivandal provedení tl. 2 mm úprava proti sebepoškozování 12 v/50 Hz A přívod vody G 1/2 vnitřní C el. přívod Cyky 2A 1,5 d odpad

12 12 Antivandalová umyvadlová baterie BSAu 03 je vestavěná bezpečnostní umyvadlová baterie určená k zabudování do zdi. Teplotu vytékající vody si uživatel nastavuje pomocí termostatického ventilu opatřeného nerezovým antivandalovým krytem. Nerezové výtokové ramínko je vyrobeno z materiálu tloušťky 2 mm tak, aby bylo velmi odolné proti poškození. Základní krycí plech z 3 mm silného materiálu je přišroubován bezpečnostními šrouby do zazděné krabice s armaturou. Ovládání baterie probíhá pomocí nerezového tlačítka. Po jeho stisku je uživateli vydáno nastavené množství vody, které lze znovu získat opětovným stiskem tlačítka. Pokud by bylo tlačítko násilně zaaretováno ve stisknuté poloze, voda po prvním cyklu nepoteče. Množství dávky vody je nastavitelné správcem zařízení. BSAU 03 rozměr čelního panelu: mm délka výtokového ramínka: 200 mm el. napájení: 12 v, 50 Hz tlak vody: 0,1 1 Mpa nastavitelná doba tečení vody: 1 s 250 s po 1 s montážní krabice s elektromagnetickým ventilem, šroubením a elektronikou krycí plech s výtokovým ramínkem, tv a nerezovým tlačítkem 1. připravena nika pro instalaci mm 2. přiveden napájecí kabel 12 v, 50 Hz ze zdroje ZAC 3. připraven přívod vody dle obrázku typová provedení BSAU 03.1 bezpečnostní umyvadlová baterie pro 1 předmíchanou vodu BSAU 03.2 bezpečnostní umyvadlová baterie pro teplou a studenou vodu se směšovacím ventilem BSAU 03.TV bezpečnostní umyvadlová baterie s tv 1 ks BSAU 03.TV bezpečnostní umyvadlová baterie s tv, provedení tl. 3 mm, 12 v, 50 Hz A přívod Studené vody G 1/2 vnitřní (nebo předmíchané) B přívod teplé vody G 1/2 vnitřní C přívod elektřiny 12 v ze zdroje ZAC (Cyky 2 1,5) * variantní možnost přívodů

13 13 Bezpečnostní set s toaletou, umyvadlem a pítkem Bezpečnostní set BSk 01 sdružuje toaletu, umyvadlo i pítko do jednoho kompaktního zařízení. Výrobek je určen pro zařízení, kde hrozí nebezpečí poškození, případně sebepoškozování věznice, psychiatrické léčebny apod. Ovládání jednotlivých částí je na sobě nezávislé a všechna tři zařízení lze použít současně. Zařízení jsou ovládána bezpečnostními tlačítky, která jsou napojena na elektroniku, bránící tomu, aby vyteklo více vody než je předem stanoveno, a to i v případě, bude-li tlačítko drženo. Velkou úsporu vody přináší také možnost nastavení jejího množství pro každé zařízení individuálně. Kompletní set je vyroben z nerezového materiálu tloušťky 2 mm. Povrchová úprava je provedena pískováním balotinou, čímž je zaručeno snadné čištění a údržba setu. Připevnění setu ke stěně zajišťují bezpečnostní šrouby, které nejsou běžnými prostředky uvolnitelné. Všechny odpady a přívody vody jsou umístěny uvnitř kompletu, a jsou proto nepřístupné. Elektroniku napájí zdroj o napětí 12 V, 50 Hz. Bezpečnostní komplet BSK 01 může být vyroben i v dalších variantách dle přání zákazníka. Lze zajistit modifikace různých velikostí a také nace různých zařízení. Rozeznáváme provedení pravé a levé dle umístění klozetu. BSK 01 přívod vody: G 1 odpad: 110 mm el. napájení: 12 v, 50 Hz max. 20 va celkové rozměry: mm hmotnost: 70 kg plášť setu s rámem výtokové ventily 3 ks (1/2, 3/4 ) propojovací hadice 2 ks kulový ventil 2 ks řídicí elektronika ovládací tlačítka 3 ks drobný montážní materiál 1. připraven přívod vody podle obrázku na str připraven odpad 110 mm podle obrázku na str připraven kabel pro napájení 12v, 50 Hz (ze zdroje ZAC není součástí dodávky) t1 pouštění vody umyvadla t2 SplACHovÁní ZÁCHodu t3 ovládání pítka 1 ks BSK 01 bezpečnostní nerezový set BSk 01 umyvadlo + klozet + pítko, provedení pravé, ovládání bezpečnostními tlačítky s nastavitelnou dobou tečení vody, 12 v, 50 Hz

14 14 Bezpečnostní set s toaletou a klozetem (variantní řešení) Bezpečnostní set vycházející z BSk 01 jsme schopni vyrábět v různých dispozičních řešeních a také bez pítka tedy jen klozet a umyvadlo. Příklady variant klozet umístěn kolmo nebo šikmo; lze udělat také zrcadlově obrácený výrobek (klozet může být jak na levé, tak na pravé straně setu). Způsob připojení a funkce je stejná jako u BSK 01. Dle zadání je možné provést i jiná řešení. Podle umístění klozetu rozeznáváme provedení pravé či levé. BSK 02 varianta kolmého klozetu levý t1 pouštění vody do umyvadla t2 SplACHovÁní klozetu p výtoková tryska varianta šikmého klozetu pravý přívod vody: G1/2 a G 1 odpad: 110 mm el. napájení: 12 v, 50 Hz max. 20 va hmotnost: cca 40 kg (dle typu provedení) 1 ks BSK 02 bezpečnostní nerezový set BSk 02 umyvadlo + klozet. Kolmé provedení levé. ovládání bezpečnostními tlačítky s nastavitelnou dobou tečení, 12 v, 50 Hz. 1 ks BSK 02 bezpečnostní nerezový set BSk 02 umyvadlo + klozet. Šikmé provedení pravé. ovládání bezpečnostními tlačítky s nastavitelnou dobou tečení, 12 v, 50 Hz.

15 15 Minimální doporučené rozměry místa instalace a požadovaná stavební připravenost BSK 01 Provedení pravé Provedení levé je symetrické podél svislé osy. A přívod vody 1 B přívod tepelně upravené vody 1/2 C přívod elektro D odpad BSK 02 Kolmý klozet levý Provedení pravé je symetrické podél svislé osy. A přívod vody 1 B přívod tepelně upravené vody 1/2 C přívod elektro D odpad BSK 02 Šikmý klozet pravý Provedení levé je symetrické podél svislé osy. A přívod vody 1 B přívod tepelně upravené vody 1/2 C přívod elektro D odpad Sprchy
