1 HYDROIZOLACE STECH OBSAH stránka Úvod: o výrobním závodu KRKONOŠSKÉ PAPÍRNY a.s., Dechtochema Svoboda nad Úpou 2 Popis technických podmínek zpracování asfaltových hydroizolaních pás 2 Skladby stešních pláš 3 Detaily stešních pláš 13 Sanace stešních pláš 21 Pehled asfaltových hydroizolaních pás (tabulka) 23 1

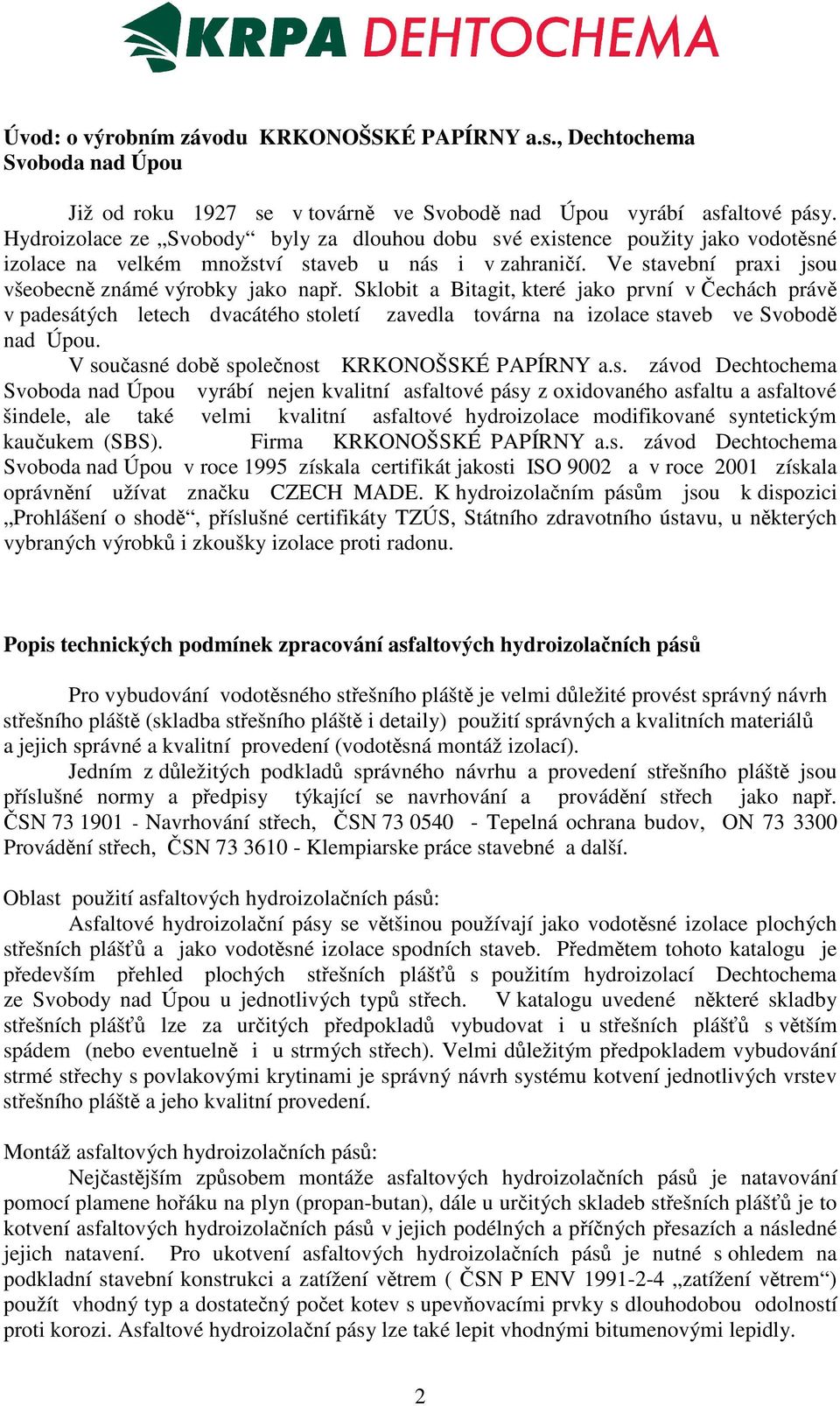

2 Úvod: o výrobním závodu KRKONOŠSKÉ PAPÍRNY a.s., Dechtochema Svoboda nad Úpou Již od roku 1927 se v továrn ve Svobod nad Úpou vyrábí asfaltové pásy. Hydroizolace ze Svobody byly za dlouhou dobu své existence použity jako vodotsné izolace na velkém množství staveb u nás i v zahranií. Ve stavební praxi jsou všeobecn známé výrobky jako nap. Sklobit a Bitagit, které jako první v echách práv v padesátých letech dvacátého století zavedla továrna na izolace staveb ve Svobod nad Úpou. V souasné dob spolenost KRKONOŠSKÉ PAPÍRNY a.s. závod Dechtochema Svoboda nad Úpou vyrábí nejen kvalitní asfaltové pásy z oxidovaného asfaltu a asfaltové šindele, ale také velmi kvalitní asfaltové hydroizolace modifikované syntetickým kauukem (SBS). Firma KRKONOŠSKÉ PAPÍRNY a.s. závod Dechtochema Svoboda nad Úpou v roce 1995 získala certifikát jakosti ISO 9002 a v roce 2001 získala oprávnní užívat znaku CZECH MADE. K hydroizolaním pásm jsou k dispozici Prohlášení o shod, píslušné certifikáty TZÚS, Státního zdravotního ústavu, u nkterých vybraných výrobk i zkoušky izolace proti radonu. Popis technických podmínek zpracování asfaltových hydroizolaních pás Pro vybudování vodotsného stešního plášt je velmi dležité provést správný návrh stešního plášt (skladba stešního plášt i detaily) použití správných a kvalitních materiál a jejich správné a kvalitní provedení (vodotsná montáž izolací). Jedním z dležitých podklad správného návrhu a provedení stešního plášt jsou píslušné normy a pedpisy týkající se navrhování a provádní stech jako nap. SN Navrhování stech, SN Tepelná ochrana budov, ON Provádní stech, SN Klempiarske práce stavebné a další. Oblast použití asfaltových hydroizolaních pás: Asfaltové hydroizolaní pásy se vtšinou používají jako vodotsné izolace plochých stešních pláš a jako vodotsné izolace spodních staveb. Pedmtem tohoto katalogu je pedevším pehled plochých stešních pláš s použitím hydroizolací Dechtochema ze Svobody nad Úpou u jednotlivých typ stech. V katalogu uvedené nkteré skladby stešních pláš lze za uritých pedpoklad vybudovat i u stešních pláš s vtším spádem (nebo eventueln i u strmých stech). Velmi dležitým pedpokladem vybudování strmé stechy s povlakovými krytinami je správný návrh systému kotvení jednotlivých vrstev stešního plášt a jeho kvalitní provedení. Montáž asfaltových hydroizolaních pás: Nejastjším zpsobem montáže asfaltových hydroizolaních pás je natavování pomocí plamene hoáku na plyn (propan-butan), dále u uritých skladeb stešních pláš je to kotvení asfaltových hydroizolaních pás v jejich podélných a píných pesazích a následné jejich natavení. Pro ukotvení asfaltových hydroizolaních pás je nutné s ohledem na podkladní stavební konstrukci a zatížení vtrem ( SN P ENV zatížení vtrem ) použít vhodný typ a dostatený poet kotev s upevovacími prvky s dlouhodobou odolností proti korozi. Asfaltové hydroizolaní pásy lze také lepit vhodnými bitumenovými lepidly. 2

3 Systém pokládky asfaltových hydroizolaních pás u plochých stech se doporuuje provádt tzv. po vod (zaít montáž pás od okapu nebo od vpusti ke hebenu resp. k atice) a dále montáž pás provádt tzv. na vazbu (jak u pás jedné vrstvy, tak u jednotlivých vrstev stešního plášt navzájem), aby u pesah asfaltových pás nevnikaly kížové spoje. U dvouvrstvé hydroizolace z asfaltových pás se pi spádu stechy vtším jak 12% doporuuje pokládat hydroizolaci tedy rozvíjet role po spádu stechy. Pi vtším spádu stechy jak 40% je nutné krom dostateného ukotvení hydroizolací pásy plit a montáž jednotlivých pás provádt až po jejich ukotvení v píném pesahu. Natavení asfaltových hydroizolaních pás musí být provedeno vodotsn. Po kvalitn provedené montáži asfaltových hydroizolaních pás nesmí být u pesah pás žádné nenatavené oblasti, kapsy, vlnky apod. Asfaltové hydroizolaní pásy je nutné ve stešních pláštích navrhovat a provádt v souladu s jejich urením oblasti použití. Pi vlastním zpracování asfaltových pás je teba zohlednit jednak klimatické podmínky (teplotu vzduchu, teplotu podkladu atd.) a jednak tepelnou odolnost resp. tepelnou stálost jednotlivých asfaltových hydroizolací. Požadavky na podkladní konstrukce a tepelné izolace : V souladu s píslušnými normami musí být podklad pro asfaltové hydroizolaní pásy istý, suchý, bez ostrých hran a prohlubní. U jednotlivých typ stešních pláš je nutné použít vhodný druh tepelné izolace pedevším s ohledem na funkní využití a zatížení stešního plášt. Skladování a manipulace : Asfaltové hydroizolaní pásy se skladují v rolích na stojato na paletách. Skladování, manipulaci a dopravu asfaltových hydroizolaních pás je nutné provádt takovým zpsobem, aby nedošlo k jejich mechanickému poškození. Záruní doba : Na asfaltové hydroizolaní pásy modifikované syntetickým kauukem (SBS) oznaené special je záruka deset let. Záruní doba u jednotlivých výrobk a další podrobnosti jsou uvedeny ve Všeobecných obchodních podmínkách dodávek asfaltových klasických pás, modifikovaných pás a šindel. Skladby stešních pláš V katalogu je uveden pehled vybraných skladeb plochých stešních pláš, které se v souasné dob na stavbách nejvíce používají. Sortiment asfaltových pás Dechtochema ze Svobody nad Úpou je natolik široký, že u jednotlivých typ skladeb stešních pláš je možné hydroizolace použít v celé ad kombinací, viz. Pehled asfaltových hydroizolaních pás (tabulka). 3

4 Tabulka oznaení skladeb stech : zpsob nepochzná pochzná stecha = terasa provozní zelená stecha. oznaení stechy montáže stecha T stecha izolací N dlažba do betonu dlažba na podložkách P Z 1 jednoplášová natavené N1 natav T1-bet T1-podl Z1 kotvené N1 kotv 2 dvouplášová natavené N2 natav kotvené N2 kotv 3 inverzní natavené T3 P3 4 kombinovaná natavené T4 P4 Z4 N1-natav : Skladba nepochzné jednoplášové ploché stechy ( natavené hydroizolace ) 4

5 N1-kotv : Skladba nepochzné jednoplášové ploché stechy ( kotvené hydroizolace ) N2-natav : Skladba nepochzné dvouplášové ploché stechy ( natavené hydroizolace ) 5

6 N2-kotv : Skladba nepochzné dvouplášové ploché stechy ( kotvené hydroizolace ) T1-bet : Skladba pochzné jednoplášové ploché stechy ( dlažba do betonu, natavené hydroizolace ) T1-podl : Skladba pochzné jednoplášové ploché stechy ( dlažba na podložkách, natavené hydroizolace ) 6

7 T3 : Skladba pochzné inverzní ploché stechy ( natavené hydroizolace ) 7

8 T4 : Skladba pochzné kombinované ploché stechy ( natavené hydroizolace ) P3 : Skladba provozní inverzní ploché stechy ( natavené hydroizolace ) 8

9 P4 : Skladba provozní kombinované ploché stechy ( natavené hydroizolace ) 9

10 Z1 : Skladba zelené jednoplášové ploché stechy ( natavené hydroizolace ) 10

11 Z4 : Skladba zelené kombinované ploché stechy ( natavené hydroizolace ) 11

12 Detaily stešních pláš Detail atika ( Skladba_N1-natav ) 12

13 Detail atika ( Skladba_T1-podl ) 13

14 Detail ukonení hydroizolací na stn ( Skladba_N1-natav ) 14

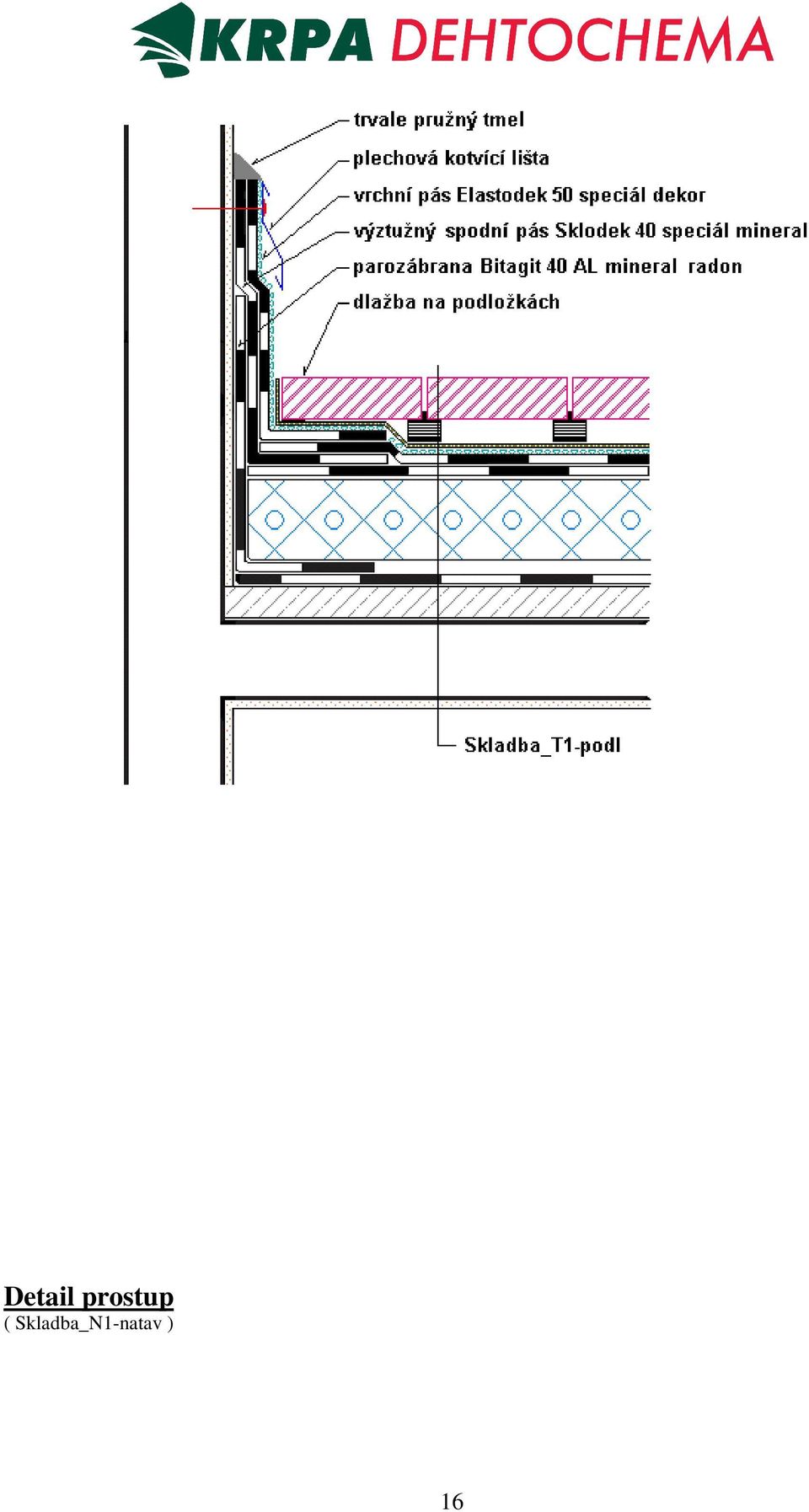

15 Detail ukonení hydroizolací na stn ( Skladba_T1-podl ) 15

16 Detail prostup ( Skladba_N1-natav ) 16

17 Detail svtlík ( Skladba_N1-natav ) 17

18 Detail dilatace ( Skladba_N1-natav ) Detail okap ( Skladba_N1-natav ) 18

19 Detail závtrná lišta ( Skladba_N1-natav ) Detail vpus ( Skladba_N1-natav ) 19

20 Detail vpus ( Skladba_N2-kotv ) V katalogu uvedené detaily znázorují ešení hydroizolací u nkterých vybraných skladeb stešních pláš. Na stavb se vyskytuje velké množství rzných stavebních konstrukcí, které ešení hydroizolací u detail mohou ovlivnit. U svtlík, nap. pokud to konstrukce svtlíku umožuje, se detail hydroizolací provádí obdobn jako detail u atiky 20

21 nebo detail ukonení hydroizolací na stn. Na stechách budov se vyskytují jednak detaily, které lze znázornit tzv. v ezu, a jednak detaily, které jsou prostorové to jsou nap. kouty, rohy apod. U detail, kde se stýká nkolik ploch je nutné správn osadit píslušné píezy z asfaltových pás, aby krytinu ploché stechy bylo možné provést vodotsn. Vyztužení - píezy z asfaltových pás do kout a vnjších roh jsou uvedeny na následujících obrázcích. vyztužení vnitního koutu vyztužení vnjšího rohu Sanace stešních pláš Základním pedpokladem provedení spolehlivé sanace stešního plášt je odborné provedení posouzení stechy. Je nutné provit technický stav jednotlivých vrstev stešního plášt a zjistit typ stešního plášt. Zvláštní pozornost je teba vnovat výskytu vlhkosti v jednotlivých vrstvách pvodního stešního plášt. Provedení odborného posouzení stechy a návrh její opravy je teba zadat odborníkm specializovaným na opravy stešních pláš s povlakovými krytinami. Z odborného posouzení stechy by mlo být zejmé zda je nutné pvodní stešní pláš nebo nkteré jeho vrstvy vybourat nebo zda je možné pvodní stešní pláš a pvodní stešní krytinu ponechat nebo zda je možné stešní povlakovou krytinu pouze vyspravit. Mla by být také odborn zodpovzena otázka ohledn provedení zateplení stešního plášt. U sanací stech v pípadech ponechání pvodní stešní krytiny lze pi vyspravování pvodních asfaltových pás využít Expanzní pás (pás typu R20, který je skrz drovaný). 21

22 Expanzní pás se pokládá voln a po natavení nového asfaltového pásu vytvoí pod novou hydroizolací mikroventilaci. Pi použití expanzního pásu ve skladb stešního plášt je teba mimo jiné zohlednit i vliv zatížení vtrem. Pi opravách plochých stech by mla být vnována zvláštní pozornost pípadm, kdy dochází k vybourání stešního plášt až na nosnou konstrukci stechy, kdy je vtšinou nutné budovu pi rekonstrukci stechy vodotsn zajistit proti zateení, a také pípadm, kdy je z jednoho typu stechy po sanaci stechy vybudován jiný typ stechy pop. zmnna funkce využití stešního plášt. Pehled asfaltových hydroizolaních pás (viz. tabulka) 22
