ETA 413. Rok výroby: 1976 Příkon: 750W Stav: Funkční Servis: Ne Uložení: Krabice 05 Pozice: Druhá řada, třetí zleva

Transkript

1 ETA 413 Rok výroby: 1976 Příkon: 750W Stav: Funkční Servis: Ne Uložení: Krabice 05 Pozice: Druhá řada, třetí zleva

2 ETA 413 Model z roku Uložení Foto Stav Rok výroby Příkon Model Poznámka Krab Funkční W No. 08 Prasklé plasty Vysavač ETA 413 má plechový plášť s plastovými doplňky. Plastové madlo, ozdobná mřížka na výstupu vzduchu a plastová víka, kdy jedno kryje naviják přívodního kabelu a motor a druhý prostor pro prachový filtr a plastová kolečka. Tento model se vyráběl ve dvou technických specifikacích a to konkrétně bez elektronické regulace sacího výkonu a s regulací. To řadí tento vysavač do střední třídy. Vysavač nemá elektrickou zásuvku pro připojení elektrického rotačního kartáče. Zvláštnost tohoto modelu je, že připojení hadice je šroubovací, jak na straně vstupu tak i výstupu vzduchu. ETA 413 Celkový pohled 1 Na obrázku je patrné, že model 413 je modré barvy doplněn o plastové doplňky bílé barvy. Vysavače 413 mají připojení hadice typu NO.5. Ústí hadice je umístěno uprostřed odnímatelného víka, které kryje prostor pro prachový filtr. Nasátý vzduch, který je filtrován, vstupuje do motorového prostoru, kde ochlazuje agregát a následně je vyfukován z vysavače ven. Vysavač má ozdobnou mřížku, která zajišťuje rozptylování vyfukovaného vzduchu do prostoru. Samotný výfukový otvor je umístěn pod plastem, který nese označení vysavače. Tento plast se dá odklopit díky tlačítku a lze tak vysavač využít pro šamponování, vyfukování listí či rozprašování barvy nebo vody. Mřížka i krycí plast slouží zároveň jako ochranný prvek, který brání vniknutí cizímu tělesu do prostoru agregátu a jeho následného poškození. 1 Copyright by Dexies

3 Ozdobná mřížka výstupu vzduchu Výstup vzduchu Tlačítko pro odkrytí plastu, který kryje výfukový otvor Napájecí kabel byl sériově montován šedé barvě (záleží na barevném provedení vysavače). Kabel je standardně dodáván bez zemnícího vodiče a to u všech modelů tohoto typu. Délka přívodního kabelu je cca. 5m. Naviják je uložen za motorem a kolmo k němu. Navíjení přívodního kabelu je z boku vysavače. Tuto koncepci převzal novější model vysavače ETA 417. Síťová vidlice 2 Copyright by Dexies

4 Zadní kolečka jsou z plastu, což umožňuje snadný a rychlý pohyb. Tyto kolečka jsou bez gumové obroučky, oproti novějším modelům ETA 417 atd. Barva zadních koleček se odvíjela od celkového vybarvení vysavače. Tedy u tohoto vysavače jsou kolečka šedé. Vysavače řady 413 mají malé otáčivé plastové kolečko, které je umístěno pod prostorem pro prachový filtr. Toto kolečko zajišťovalo lepší pohyb do stran. Zadní kolečka Přední kolečko Oproti doutníkovým vysavačům má tento model dobrou stabilitu. Zadní kolečka jsou sice shodná s doutníkovými vysavači, ale díky rozměrům a konstrukci vysavače není již náchylný k převracení. Při větších rozměrech instalovaných prahů, může mít vysavač problém s překonáním tohoto prahu, protože jsou kolečka menších rozměrů. Vysavač má ukazatel stavu prachového filtru, který se nedá seřídit pro konkrétní prostředí, ve kterém vysavač pracuje. Ukazatel je nastaven již z výroby. Ukazatel je umístěn na plastu madla vysavače a vedle ukazatele stavu prachového filtru. Ukazatel je opatřen ventilem, který reaguje na každé uzavření sacího prostoru. Tedy při práci s vysavačem se střídá bílá barva pístu s červenou. Tento ukazatel je shodný s vysavači ETA 417, 418 atd. Ukazatel stavu prachového filtru Stejně jako u předešlých, ale i novějších modelů vysavačů, je prachový filtr konstruován pro vícero variant. Prachový filtr se skládá ze dvou částí. První část je textilní filtr. Konstrukce prachového filtru již 3 Copyright by Dexies

5 napovídá, že existuje několik variant použití filtru. První varianta je použití jen samotného textilního filtru. V tomto případě se musí filtr po naplnění důkladně vyklepat. Druhá varianta je použití textilního filtru společně s papírovým filtrem. Tato varianta je doporučována i výrobcem. Po naplnění papírového filtru, stačí vyjmout papírový filtr z textilního a vyhodit ho. Tato varianta je hygieničtější, než první varianta. Prostor pro prachový filtr Ústí hadice a vstup do filtru Textilní filtr Vzhledem ke stáří tohoto typu vysavače, již není v prodeji papírový filtr. Proto ho zde neuvádím. V žádném případě nejde použít variantu jen samotného papírového filtru a to hned z několika důvodů. První důvod je, že papírový filtr by se mohl protrhnout a nečistoty by mohli proniknout do motoru a mohlo by dojít k vážnému poškození samotného agregátu, a druhý důvod papírový filtr není jak uchytit bez textilního filtru. Prostor pro prachový filtr je typický pouze pro tuto řadu. Do filtru ústí sací trubka, do které se zašroubuje hadice. Pak následuje papírový a textilní filtr a kovový kryt, který odděluje tento prostor od motorového prostoru. V motorovém prostoru nasátý vzduch ochlazuje agregát vysavače a poté vystupuje ven z vysavače. Vyfukovaný vzduch může být teplý, z důvodu chlazení agregátu, toto je vlastnost vysavačů, nikoliv porucha či problém. 4 Copyright by Dexies

6 Ústí hadice Technická stránka tohoto modelu je na vyšší střední úrovni. Motor má příkon 7500W. Jeho sací výkon pozvolna klesá při postupném plnění prachového filtru. Vysavač má elektronickou regulaci sacího výkonu, což z něj dělá luxusní model. Regulace je 7-ti stupňová, přičemž stupeň jedna je určen pro záclony, čtvrtý stupeň je ekonomický provoz vysavače, kdy kombinuje optimální příkon motoru a sací výkon. Stupeň sedm je určen pro koberce s dlouhým vláknem a tam kde je potřeba maximálního výkonu vysavače. Bohužel zub času zapracoval a regulace je bez otáčecího knoflíku. I přes tuto drobnou vadu regulace funguje. Vysavač nemá elektrickou zásuvku pro připojení elektrického rotačního kartáče. Elektronická regulace Uložení navijáku 5 Copyright by Dexies

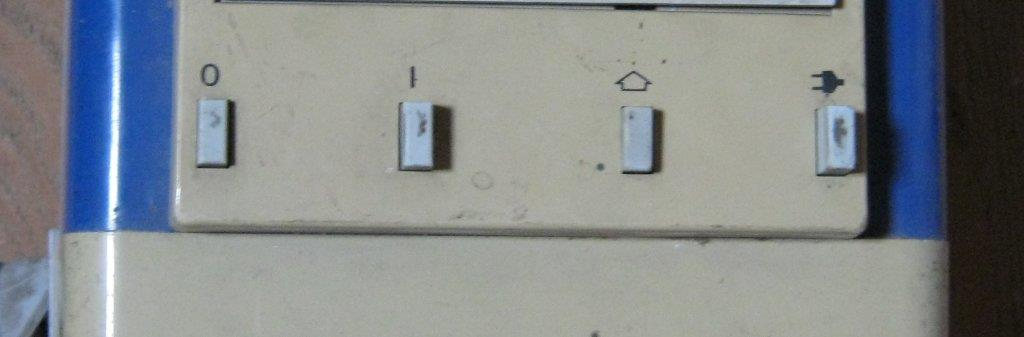

7 Tělo vysavače je z plechu. Upevnění motoru je též plechové a přidělané ke konstrukci vysavače. Toto řešení občas přinášelo neduhy v podobě, přenášení vibrací či rezonování plechu. V neposlední řadě nesmíme zapomenout na tlačítka. Tlačítka jsou malých rozměrů a nejlépe se ovládají rukou. Zapínání a vypínání vysavače je řešeno dvěma tlačítky, třetí tlačítko je pro odklopení krytu výfukového otvoru a poslední tlačítko je navíjení přívodního kabelu. Toto řešení je typické pouze pro tuto modelovou řadu. Tlačítka ETA 413 Celkový pohled 2 6 Copyright by Dexies

8 7 Copyright by Dexies
