1 NENECHÁVEJTE CENNÉ VĚCI V AUTĚ ÚVOD
2 ÚVOD Vítáme Vás na školení firmy VARIANT plus
3 ÚVOD Školení zajišťují: Roman Hobl vedoucí zkušebny a servisu, TŘEBÍČ Jiří Vočadlo servisní technik, TŘEBÍČ Organizace školení: informační materiály - MODRÁK WC, kouření, občerstvení potvrzení o proškolení poštou asi do týdne

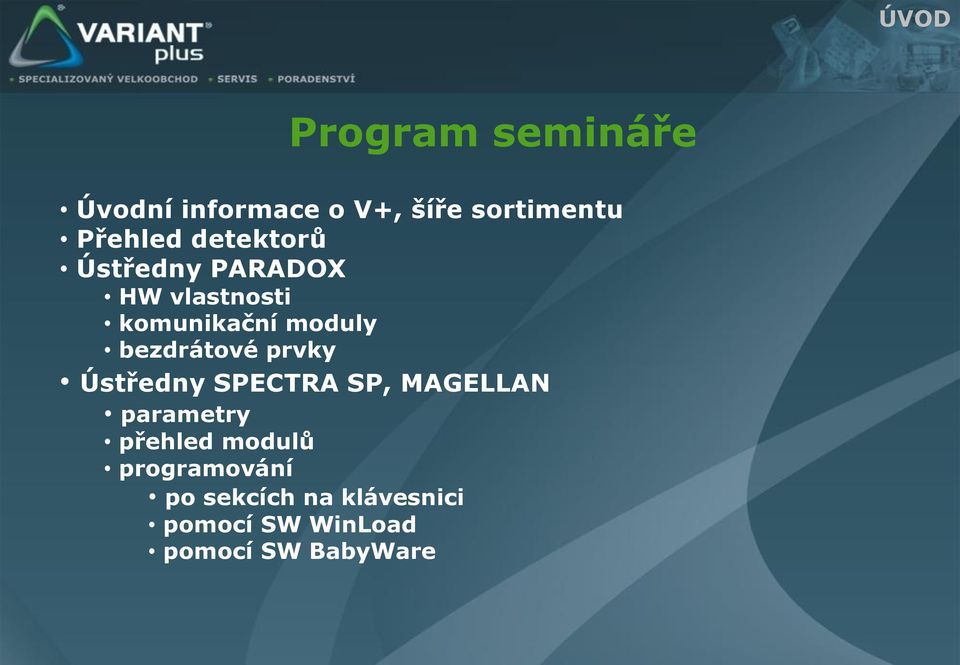

4 ÚVOD Program semináře Úvodní informace o V+, šíře sortimentu Přehled detektorů Ústředny PARADOX HW vlastnosti komunikační moduly bezdrátové prvky Ústředny SPECTRA SP, MAGELLAN parametry přehled modulů programování po sekcích na klávesnici pomocí SW WinLoad pomocí SW BabyWare
5 ÚVOD PŘEDSTAVENÍ distributor bezpečnostních systémů od r od počátku orientace na EZS pro menší a střední objekty reprezentace kanadské firmy vždy důraz na kvalitní technickou podporu zákazníků (poradenství, projektová podpora, certifikace výrobků ) postupné doplňování další oborů: EVS SKS CCTV EPS zavádění vlastních značek: LAN-TEC, VAR-NET, VAR-TEC pro r projekt na integraci bezpečnostních systémů (SW VAR-NET INTEGRAL)
6 ÚVOD ELEKTRONICKÉ SYSTÉMY BUDOV 1992 ELEKTRONICKÉ ZABEZPEČOVACÍ SYSTÉMY 2008 KAMEROVÉ SYSTÉMY 2007 ELEKTRONICKÉ VSTUPNÍ SYSTÉMY 2010 ELEKTRONICKÉ POŽÁRNÍ SYSTÉMY 2008 STRUKTUROVANÉ KABELÁŽNÍ SYSTÉMY 2010 INTEGRACE SYSTÉMŮ BUDOV
7 ÚVOD ELEKTRONICKÉ SYSTÉMY BUDOV ELEKTRONICKÉ ZABEZPEČOVACÍ SYSTÉMY Venkovní detekce Vnitřní detekce Infrazávory Plotový systém Magnetické kontakty Detektory plynu PIR + MW Infrabariéry PIR Detektory požáru Ústředny Komunikace Bezdrátové klíčenky Komunikace GMS/GPRS/IP Malé systémy Střední systémy Velké systémy Komunikace IP IP/GPRS komunikace na PCO Bezdrátové detektory
8 ÚVOD ELEKTRONICKÉ SYSTÉMY BUDOV KAMEROVÉ SYSTÉMY Analogové kamery Záznamová zařízení pro analog Bullet BOX Fixed Dome DVR Speed dome
9 ÚVOD ELEKTRONICKÉ SYSTÉMY BUDOV KAMEROVÉ SYSTÉMY IP kamery Fixed Dome Bullet BOX Fixed Dome Speed dome Záznamová zařízení pro IP Speed dome BOX Bullet Fixed Dome Síťové videorekordéry NVR
10 ÚVOD ELEKTRONICKÉ SYSTÉMY BUDOV ELEKTRONICKÉ VSTUPNÍ SYSTÉMY Kontrola vstupu Audio telefony Docházkový a přístupový systém Adresné audio / video telefony
11 ÚVOD ELEKTRONICKÉ SYSTÉMY BUDOV ELEKTRONICKÉ POŽÁRNÍ SYSTÉMY adresovatelné ústředny 1-4 smyčky (126 hlásičů na každé smyčce) požární detektory všech typů s vynikajícím designem, sirény, majáky, tísňové hlásiče detektory pro průmyslové prostředí síťové prvky, možnost propojení ústředen programovací a uživatelský SW v češtině vše s CPD certifikací podle platných norem EU
12 ÚVOD ELEKTRONICKÉ SYSTÉMY BUDOV STRUKTUROVANÉ KABELÁŽNÍ SYSTÉMY Pasivní prvky (třída 5e a 6) datové zásuvky, patch panely, keystony, USB a patch kabely, konektory, spojky UTP/FTP datové metalické kabely, datové rozvaděče (nástěnné a stojanové) optické kabely, optické rozvaděče nářadí pro instalace, měřicí přístroje
13 ÚVOD ELEKTRONICKÉ SYSTÉMY BUDOV INTEGRACE SYSTÉMŮ BUDOV Modulární systém správy budovy a řízení dodávaných technologií Integrované technologie v rámci SW EZS: CCTV: EPS: EVS: analog IP kamery Jedno dohledové centrum
14 KONTAKTNÍ ÚDAJE Ing. Jiří Würtherle, obchodní ředitel , , Bc. Jiří Zahrádka, produktový manažer EZS , , Ing. Pavel Koška, produktový manažer CCTV , , Ing. Martin Jahoda, produktový manažer EVS , , Ing. Jiří Bartušek, produktový manažer EPS , , Bc. Petr Zelníček, produktový manažer ISB , , Bc. Alexandr Haman, produktový manažer SKS , ,
15 CENTRÁLA TŘEBÍČ TŘEBÍČ 7:30-16:30 U Obůrky 5, TŘEBÍČ zásilky zboží do 24h zákazník volí způsob dopravy oddělení zákaznických služeb technická oddělení sklady, expedice

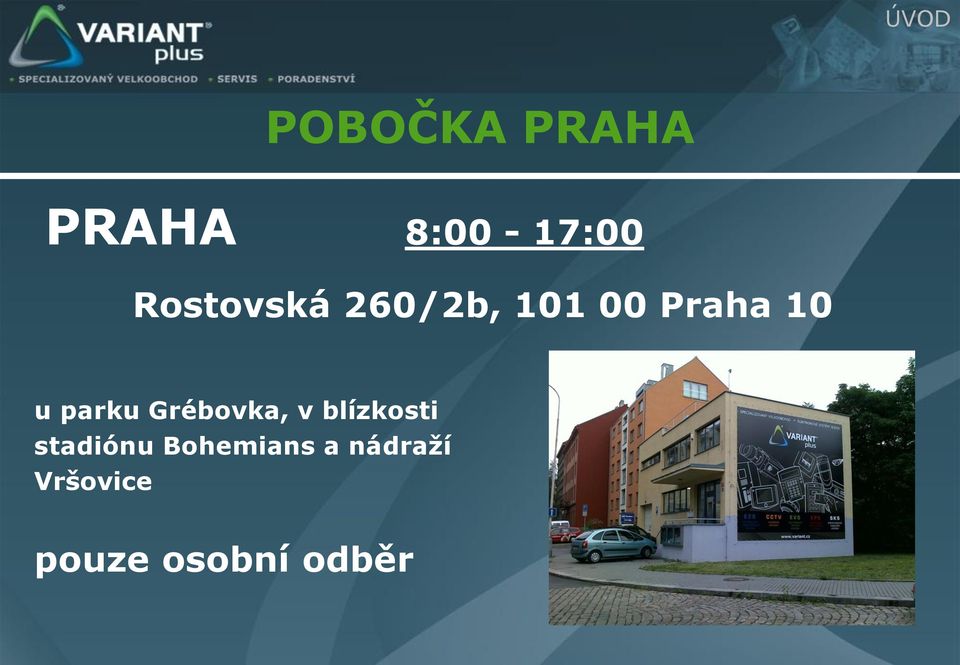

16 ÚVOD POBOČKA PRAHA PRAHA 8:00-17:00 Rostovská 260/2b, Praha 10 u parku Grébovka, v blízkosti stadiónu Bohemians a nádraží Vršovice pouze osobní odběr

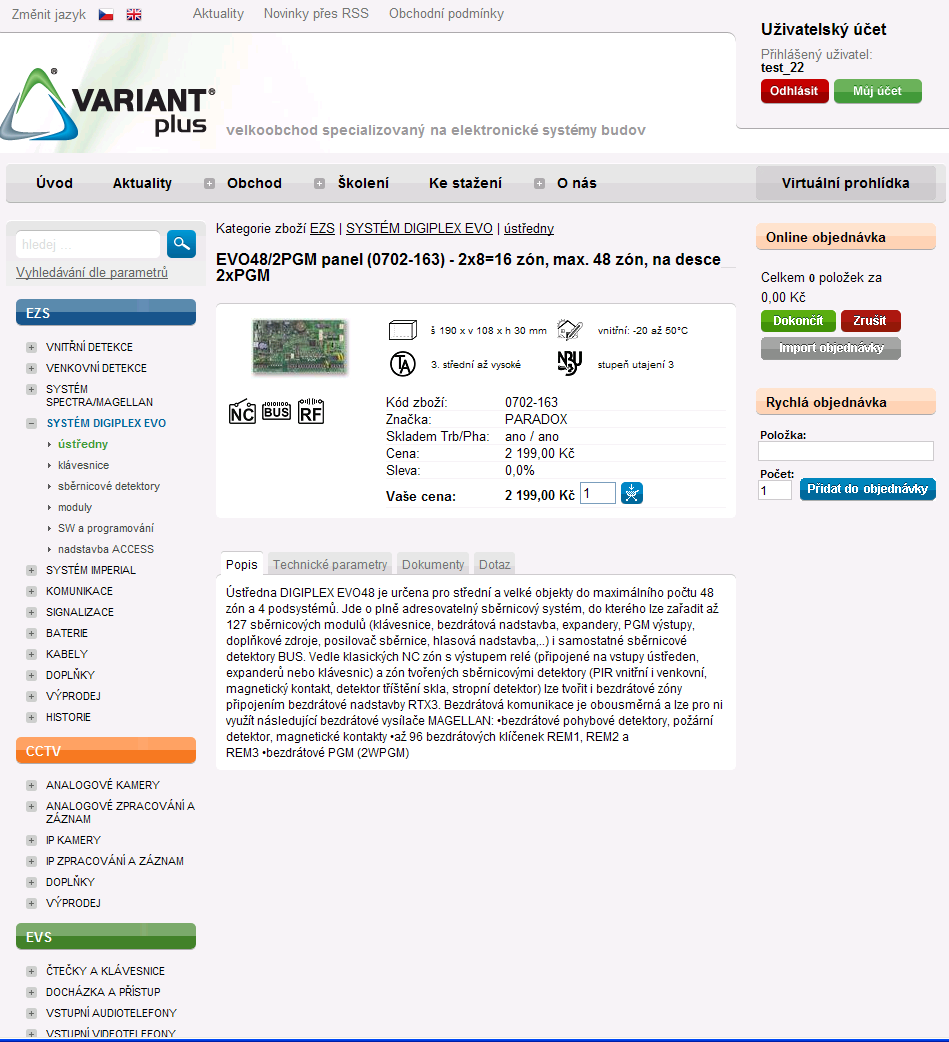

17 ÚVOD Internet - nepřihlášený
18 ÚVOD Přihlašovací jméno partner heslo 7913
19 ÚVOD Dokumentace na DVD
20 ÚVOD Přihlašovací jméno IČO vaší firmy heslo volitelné
21 Srdečně Vás zveme k návštěvě VARIANT café Pardubice, hotel Panorama Olomouc, hotel Hesperia Co Vám nabízíme? výstavku sortimentu naší firmy ve všech oborech, vše živě včetně SW a programování konzultace s klíčovými lidmi z naší firmy na libovolné téma, které zvolíte (budou přítomni: jednatel, obchodní ředitel, vedoucí zákaznických služeb a produktoví manažeři) krátkou souhrnnou prezentaci naší nabídky včetně poskytovaných služeb a co ještě? setkání bez časového stresu v příjemném prostředí při dobré kávě a dobrém jídle malý dárek pro každého návštěvníka VARIANT café vylosovaní výherci získají hodnotné ceny z naší nabídky spotřební elektroniky pod značkou CEL-TEC!!! TĚŠÍME SE NA SETKÁNÍ S VÁMI!!!
22 ÚVOD Co nabízíme? Montážním firmám: spolehlivé dodávky zboží ze skladových zásob do 24 hodin odborné zaškolení v rámci oborových seminářů možnost individuálního zaškolení projektovou podporu připravujeme projektový den (1x měsíčně Praha/Třebíč) zákazník si určí téma, kterému se budeme věnovat poskytneme metodickou podporu při tvorbě projektů technickou hot-line i v mimopracovní době konzultace a poradenství v místě instalace svařování optických vláken s certifikačním měřením v místě zápůjčku certifikačního měřicího přístroje pro proměření instalace datových kabelů
23 PŘEHLED DETEKTORŮ
24 DETEKTORY Povrchové DETEKTORY POLOHY MAGNETICKÉ KONTAKTY Závrtné Masivní
25 DETEKTORY Magnetické 4 vodičové polarizované kontakty kontakt Vyvedení vodičů ze zátavu. Vyvedení vodičů z tamperu kontakt rozpojeno A (např. pod 5mm) sepnuto (např. od 5mm do 15mm) rozpojeno B (např. od 15mm dále) magnet kontakt vyblokování kontakt otevření smyčka tamperu 1kOhm 1kOhm
26 DETEKTORY DĚLENÍ PROSTŘEDÍ VNITŘNÍ skoro konstantní teplota 20 až 25st. C teplota člověka v kontrastu s teplotou pozadí bez vlivu slunce VENKOVNÍ teplota -20 až 40st. C oblečený člověk má teplotu pozadí (-15st) slunce (i odraz)
27 DETEKTORY DETEKTORY POHYBU PASIVNÍ Detektory snímající změnu tepelného obrazu na pozadí. Infrapasivní detektory (PIR) AKTIVNÍ Detektory vysílající aktivně signál a snímající jeho odraz nebo průchod. Mikrovlnné detektory (MW) - odražený signál Infrazávory (IR závory) - přerušení signálu
28 DETEKTORY DETEKTORY POHYBU PIR nejrozšířenější, nejspolehlivější, nejlevnější PROSTOROVÉ DETEKTORY MONITORUJÍCÍ POHYB DETEKCE INFRAČERVENÉHO ZÁŘENÍ (IR sensor + Fresnelova čočka) VÝMĚNA ČOČKY RŮZNÉ OPTICKÉ CHARAKTERISTIKY POZOR NA ZDROJE TEPLA (topení, Slunce) POZOR NA AGRESIVNÍ PROSTŘEDÍ (prach, kouř, ) FALEŠNÉ POPLACHY A SNÍŽENÍ DOSAHU
29 DETEKTORY DETEKTORY POHYBU PIR PRINCIP PIR sensor čočka člověk 1 člověk 2 lalok 1 lalok 2 lalok 3 lalok 4
30 DETEKTORY VNITŘNÍ DETEKTORY POHYBU PIR PRO plus DIGIGARD 55/65 DM50/60BUS
31 DETEKTORY VNITŘNÍ DETEKTORY POHYBU PIR NV500/NV500 M DIGIGARD 75 DM70BUS
32 DETEKTORY POHYBU PIR DETEKTORY VNITŘNÍ
33 DETEKTORY VNITŘNÍ DETEKTORY POHYBU PIR PARADOOR PARADOME DG 467
34 DETEKTORY VENKOVNÍ DETEKTORY POHYBU PIR DIGIGARD 85 OUTDOOR DG85 standard DG85L1 DG85L2 imunita proti vodorovná svislá zvířatům 40kg záclona záclona Nutno počítat s vysokou citlivostí nebo tupostí v extrémních podmínkách (mráz horko)
35 DETEKTORY POHYBU PIR NV 870 DETEKTORY VENKOVNÍ
36 DETEKTORY VNITŘNÍ DETEKTORY POHYBU MW/PIR VISION 525DM PIR DG 55 + MW PIR 14m, 90 0 MW 30m - trimr (MW) vyhlášení poplachu v součinnosti obou složek Antimasking Nesmí být dva v jedné místnosti.
37 DETEKTORY VNITŘNÍ čočka PIR sensor skříň MV přijímač - vysílač člověk 1
38 DETEKTORY VENKOVNÍ VENKOVNÍ DETEKTORY PIR + MW MAXIMUM GUARD-AV 2x duální PIR MW 12m, poplach PIR+MW OUT-LOOK duální PIR MW antimasking PIR detektor otřesu 12m, poplach PIR+MW nastavitelný PET imunity CURTAIN-PM duální PIR MW antimasking PIR 10m, 3 0 poplach PIR+MW
39 INFRAZÁVORY VENKOVNÍ INFRAZÁVORY VAR-TEC VAR-TEC DUAL D VAR-TEC TRIPLE D VAR-TEC QUAD D (synchronizace 8 kanálů) 2 paprsky 3 paprsky 4 paprsky dosah 40 a 60m dosah 150m dosah 100 a 150m
40 INFRAZÁVORY VENKOVNÍ INFRAZÁVORY VAR-TEC DUAL, TRIPLE ne ano CH1 QUAD ano CH2
41 INFRAZÁVORY VENKOVNÍ VYHŘÍVÁNÍ PRO INFRAZÁVORY HEAT-BOARD HB1 VAR-TEC H vyhřívání 2W zabraňuje kondenzaci mlhový filtr (pomalý pokles intenzity vyřadí závoru) vyhřívání 2W zabraňuje kondenzaci
42 INFRAZÁVORY VENKOVNÍ KRYTY PRO INFRAZÁVORY přímo pro řadu VAR-TEC ochrana proti povětrnostním vlivům ochrana proti slunci
43 DETEKTORY VENKOVNÍ PERIMETR VAR-TEC FP FP 300 max. 300m plotu max. 350m kabelu FP 600 max. 2x 300m plotu max. 2x 350m kabelu
44 DETEKTORY VENKOVNÍ PERIMETR PRVKY SYSTÉMU FP DK DETEKČNÍ KABEL FP END ZAKONČOVACÍ MODUL FP REPAIR OPRAVNÝ MODUL FP 300 VYHODNOCOVACÍ JEDNOTKA PRO 300m PLOTU 350m KABELU FP 600 VYHODNOCOVACÍ JEDNOTKA PRO 2x300m PLOTU 2x350m KABELU
45 DETEKTORY VENKOVNÍ PERIMETR VIZUALIZACE NASTAVENÍ DÁLKOVÁ SPRÁVA JEDNOTEK FP VIZUAL VIZUALIZAČNÍ SW
46 DETEKTORY VENKOVNÍ PERIMETR VAR-TEC FP DETEKČNÍ KABEL DRÁT INSTALACE ŠROUBOVÁK, KLEŠTĚ ODOLNOST PROTI VĚTRU DETEKCE LEZENÍ, OHÝBÁNÍ, STŘÍHÁNÍ
47 DETEKTORY AUDIO DETEKTOR ROZBITÍ SKLA GLASSTREK 457 / DG 457 tlaková vlna zvuk tříštění 2 režimy citlivosti BUS / NC Musí vidět na hlídanou plochu.
48 DETEKTORY POŽÁRNÍ DETEKTORY pro EZS FDR-16-HR FDR-26-S FDR-36-SHR TEPLOTNÍ OPTICKO KOUŘOVÝ KOMBINOVANÝ EN54-5 EN54-7 EN54 5,7 DETEKČNÍ HLAVICE + SAMORESETOVACÍ PATICE NO / NC RELÉ VÝSTUP TEST AEROSOL = TESTOVACÍ PLYN odpovídá EN54 podmínka na jednoznačné dohledání poplachu (jedna smyčka jedno čidlo)
49 DETEKTORY POŽÁRNÍ DETEKTORY pro EZS NO / NC RELÉ VÝSTUP TEST AEROSOL = TESTOVACÍ PLYN odpovídá EN54 podmínka na jednoznačné dohledání poplachu (jedna smyčka jedno čidlo)
50 DETEKTORY POŽÁRNÍ DETEKTORY AUTONOMNÍ FDA-739-S FDA-730-HR KOUŘOVÝ TEPLOTNÍ / DIFER. EN SAMORESETOVACÍ VÝSTUP SIRÉNA NAPÁJENÍ 9V baterie TEST AEROSOL = TESTOVACÍ PLYN
51 DETEKTORY PLYNOVÉ DETEKTORY GD 983 NG (zemní plyn) GD 983 CO (CO) GD 983 LP (propan) detekce méně než ¼ LEL (GDA 930 CO autonomní verze) nárůst koncentrace ppm za min 10,5 16V=, 40mA test zapalovačem 10,5 16V=, 250mA v pytlíku výfukový plyn náběh 10 min.!!! - (zahřátí ionizační komůrky) DETEKČNÍ HLAVICE + SAMORESETOVACÍ PATICE NO / NC relé 1A 30V, kontrolní aktivace magnetem vnitřní siréna 70dB
52 OBČERSTVENÍ
53 PŘEHLED ÚSTŘEDEN PARADOX KOMPAKTNÍ INTEGROVANÁ ÚSTŘEDNA VYSOKÝ UŽIVATELSKÝ KOMFORT 2 PODSYSTÉMY, 64 ZÓN (pouze bezdrát) KLASICKÁ INSTALACE TIŠŤÁK + BEDNA MALÉ A STŘEDNÍ INSTALACE 2 PODSYSTÉMY, 32 ZÓN (drát, bezdrát) KLASICKÁ INSTALACE TIŠŤÁK + BEDNA STŘEDNÍ A VĚTŠÍ INSTALACE 8 PODSYSTÉMŮ, 192 ZÓN (drát, bezdrát, BUS) EZS, ACC INSTALACE NA DIN lištu VĚTŠÍ A ROZSÁHLÉ INSTALACE 32 PODSYSTÉMŮ, 384 ZÓN (drát, bezdrát, BUS) EZS, ACC, automatizace budov MAMA
54 HW PARADOX PŘEHLED HW VLASTNOSTÍ
55 POPIS mikroprocesor / komunikátor / zdroj / svorkovnice HW PARADOX
56 MIKROPROCESOR štítek s verzí / status / reset stisknout na 5 sec. až bliká + pustit + stisknout HW PARADOX
57 SBĚRNICE BUS trvale 1A / tepelná pojistka 1,1A / nesmí se nikdy překročit 1A HW PARADOX
58 HW PARADOX PRAKTICKÉ ZAPOJENÍ KLÁVESNICE - BUS PŘIPOJIT DRÁT Z KLÁVESNICE DO ÚSTŘEDNY ČERVENÝ AUX + BÍLÝ AUX ZELENÝ GRN ŽLUTÝ - YEL
59 HW PARADOX ZDROJ, ZÁLOHOVÁNÍ zdroj 1,7A / tavná pojistka 5A / porucha accu 10,5V / odpojování accu 8,5V / dobíjení mA / max 18Ah
60 HW PARADOX Pomocný zdroj VAR-TEC PS07 DUO Baterie 30 až 100 Ah Dobíjecí proud 2 až 6 A AUX 3A / 2A / -- Trafo 16V - až 100VA Ústředna vyhodnocuje napětí ACCU, AC a provádí zátěžový test ACCU. Lze použít i samostatně ŽÁDNÉ DODATEČNÉ DRÁTOVÁNÍ
61 HW PARADOX PRAKTICKÉ ZAPOJENÍ BATERIE PORUCHA BATERIE V SYSTÉMU KONEKTOR ÚSTŘEDNY PŘIPOJIT KABELY FASTONY NA BATERII LED DOBÍJENÍ SVÍTÍ OBNOVA BATERIE (NEBO NE)
62 HW PARADOX Napájení AC POZOR nikdy nepřipojujte na transformátor jiné zařízení. Z transformátoru napájejte pouze ústřednu. Připojením dalšího spotřebiče dojde ke zničení zdroje ústředny.
63 HW PARADOX PRAKTICKÉ ZAPOJENÍ NAPÁJENÍ KABEL Z TRAFA NA SVORKY AC JE JIŽ PŘIPOJEN ZAPNOUT 230V SPÍNAČ NA PRODLUŽOVAČCE
64 Výstup BELL + přímo přes pojistku 2A / - spínané / odběr možný pouze při poplachu / kontrola zařízení HW PARADOX
65 1kOhm 1kOhm 1kOhm HW PARADOX Poplachový výstup BELL Ošetření BELL BELL + BELL -
66 HW PARADOX PRAKTICKÉ ZAPOJENÍ BELL PORUCHA BELL NAPĚTÍ NA BELL MĚŘIT MULTIMETREM ODPOR 1KOHM NA BELL OBNOVA BELL NAPĚTÍ NA BELL MĚŘIT MULTIMETREM
67 Výstup PGM opto relé max. 50mA / volitelná polarita / relé NO-NC, HW PARADOX
68 HW PARADOX Pomocný výstup PGM Zapojení PGM opto relé PGM +/- jumper varianta na zem - PGM AUX+ PGM 1kOhm
69 HW PARADOX PRAKTICKÉ ZAPOJENÍ PGM MULTIMETR NA PGM 2 AKTIVOVAT PGM STISKEM [CLEAR+ENTER] PGM SE AKTIVUJE NA 15 sec.
70 Vstupy drátových zón HW PARADOX
71 HW PARADOX Zapojení keyswitch, požární zóny Zapojení keyswitch Zapojení požární zóny
72 HW PARADOX Zapojení drátových zón s EOL odporem / s hlídáním tamperu / bez ATZ
73 HW PARADOX Zapojení drátových zón s EOL odporem / s hlídáním tamperu / s ATZ
74 PRAKTICKÉ ZAPOJENÍ DETEKTOR HW PARADOX
75 PRAKTICKÉ ZAPOJENÍ DETEKTOR HW PARADOX
76 HW PARADOX Telefonní komunikátor Vstup RING-TIP / Odchod R-1 a T-1 / pouze analogová telefonní linka
77 HW PARADOX Způsoby přenosu na PCO Pro PCO PCS200 IP100 MLR2 PCO PCS200 telefonní linka
78 KOMUNIKAČNÍ MODULY KOMUNIKAČNÍ MODULY
79 MODULY KOMUNIKACE IP 100 IP / internet PCS 200 GSM / GPRS PCS 300 GPRS /IP
80 KOMUNIKACE na PCO pomocí GPRS / IP přijímač IPR512
81 KOMUNIKACE GPRS / IP ÚSTŘEDNY EZS - PCO Ústředna EZS PARADOX IP100 Internet PRACOVIŠTĚ PCO Přímé spojení formátem MLR2 PCO PCS200 GPRS MLR2 IPR translator Telefonní linka ADEMCO ID Výhody: - GPRS/IP komunikace z poplachových ústředen PARADOX na libovolný PCO - zvýšení komfortu pro uživatele (přístup k ovládání vlastního objektu přes internet, zisk ů o stavu zabezpečení, zasílání zpráv na PCO přes internet zdarma) - pro instalační firmy možnost programování přes GPRS resp. internet - akční nabídka přijímače IPR512 pro provozovatele PCO
82 KOMUNIKACE GPRS / IP ÚSTŘEDNY EZS - PCO Ústředna EZS PCS300 Internet PRACOVIŠTĚ PCO Přímé spojení formátem MLR2 PCO GPRS MLR2 IPR translator Telefonní linka ADEMCO ID Výhody: - GPRS/IP komunikace z libovolných ústředen na libovolný PCO - zvýšení komfortu pro uživatele (přístup k ovládání vlastního objektu přes internet, zisk ů o stavu zabezpečení, zasílání zpráv na PCO přes internet zdarma) - pro instalační firmy možnost programování přes GPRS resp. internet - akční nabídka přijímače IPR512 pro provozovatele PCO
83 WWW - PCO Naši partneři
84 INTERNETOVÝ MODUL IP100 NASTAVENÍ Programování pomocí utility VYHLEDÁVAČ IP
85 INTERNETOVÝ MODUL IP100 INSTALAČNÍ FIRMA -PŘENOS DAT WINLOAD, BABYWARE PCO - PŘENOS DAT NA IPR512 PCO - kryptování (AES 256bit, MD5 a RC4) UŽIVATEL -PŘENOS DAT NEWARE - WEB server PRO STAV, OVLÁDÁNÍ,
86 INTERNETOVÝ MODUL IP100
87 INTERNETOVÝ MODUL IP100
88 INTERNETOVÝ MODUL IP100
89 GSM / GPRS MODUL PCS200 REŽIM GSM DATA / SMS / PCO připojit do E-BUS REŽIM GPRS DATA / IPR512 připojit do SERIAL VDMP3 + HLAS POUZE 1x PCS200 NA ÚSTŘEDNU

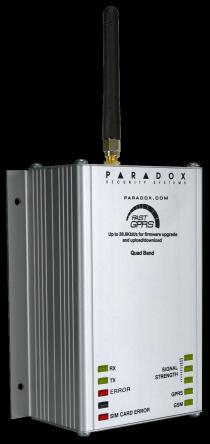

90 GSM / GPRS MODUL PCS200 REŽIM GSM INSTALAČNÍ FIRMA UŽIVATEL - PŘENOS NA PCO 4/2, CID (hlasový kanál) - PŘENOS DAT WINLOAD 48Kbit/s - SMS přesná lokalizace (zóna, uživatel) - SMS INFORMACE O STAVU - SMS zapnutí / vypnutí - PŘENOS DAT NEWARE + VDMP3 - HLAS INFORMACE O STAVU - OVLÁDÁNÍ ÚSTŘEDNY DTMF - HLASOVÉ MENU - OVLÁDÁNÍ PGM
91 GSM / GPRS MODUL PCS200 REŽIM GPRS INSTALAČNÍ FIRMA - PŘENOS NA PCO IPR512 - PŘENOS DAT WINLOAD 48Kbit/s UŽIVATEL - PŘENOS DAT NEWARE
92 BEZDRÁT
93 DRÁT / BEZDRÁT DRÁT JE DRÁT! Čidlo lze umístit kamkoliv a vždy funkční na 100% Bez servisu Dodatečné úpravy interiéru nebo budovy nemají vliv BEZDRÁT Nouzové řešení (nelze sekat nebo tahat dráty) Umístění dle signálu nelze dát kamkoliv Nutný pravidelný servis Změny v interiéru mohou mít vliv na dosah
94 CO TO JE BEZDRÁT A JEHO VLASTNOSTI elektromagnetický signál VYSÍLAČ PŘEVOD BIN na RF signál -puštěním střídavého napětí danné frekvence na anténu vzniká elektromagnetické pole šířící se všemi směry PŘIJÍMAČ -zachycení elektromagnetického pole -zesílení -převod na BIN -další zpracování
95 ÚTLUM SIGNÁLU (PŘI PROSTUPU PŘEKÁŽKOU) ZDIVO PLECHOVÉ STĚNY (SKLADY) PLECHOVÉ STŘECHY KAMENNÉ ZDIVO (HRADY, ZÁMKY) VLHKÉ ZDIVO (STARÁ ZÁSTAVBA)
96 RUŠENÍ (PŘENOSOVÉHO PÁSMA) Jiné RF vysílače (bezdrátová sluchátka, bezdrátový termostat) TELEVIZNÍ ANTÉNA (anténa vyzařuje) INTERNET (WIFI) CB (radio amatérská stanice) ROZVADĚČ, KRABICE 230V
97 INTERFERENCE (OZVĚNA) A B A A+B B A B A+B
98 INTERFERENCE (OZVĚNA) A B
99 CHARAKTERISTIKA ANTÉNY NEOTÁČET, NEUPRAVOVAT, NEOHÝBAT Z BOKU ZE SHORA NOUZOVÉ PRODLOUŽENÍ DOSAHU NA 1,5x 2X ANTÉNA
100 BEZDRÁT PARADOX - 433MHz, 868MHz - kontrola integrity přenesených dat - vyloučení chybných přenosů - každá událost přenesena 8x - stačí pouze jeden správný přenos INSTALACE - VYBRAT MÍSTO PRO PŘIJÍMAČ ZÁKLAD - VYBRAT MÍSTO PRO JEDNOTLIVÉ VYSÍLAČE - MĚŘIT SIGNÁL OD VYSÍLAČŮ - ZAČÍT OD NEJVZDÁLENĚJŠÍHO MÍSTA
101 BEZDRÁTOVÉ PRVKY Bezdrátový přijímač RX1: - 1 samostatný modul RX1 pro ústředny SPECTRA SP k systému - provedení v samostatném pouzdře - 2 plně programovatelné PGM komunikace na frekvenci 433MHz nebo 868MHz 32 bezdrátových zón 32 klíčenek (REM1)
102 BEZDRÁTOVÉ PRVKY Klávesnice s bezdrátovou nadstavbou K32LX: - 1 klávesnice K32LX pro ústředny SPECTRA SP v systému - plnohodnotná LCD klávesnice - obousměrná komunikace komunikace na frekvenci 433MHz nebo 868MHz 32 bezdrátových zón 32 klíčenek (REM1) podpora K32RF a K37
103 BEZDRÁTOVÉ PRVKY Bezdrátová nadstavba RTX3: - integrována na desku ústředny MAGELLAN MG5000, MG samostatný modul RTX3 pro ústředny SPECTRA SP k systému - 3/4 plně programovatelné PGM obousměrná komunikace na frekvenci 433MHz nebo 868MHz 32 bezdrátových zón 32 klíčenek 16 PGM 2 opakovače RPT1 8 bezdrátových klávesnic 4 bezdrátové sirény
104 BEZDRÁTOVÉ PRVKY SPECTRA SP s RX1 BEZDRÁTOVÉ PIR DETEKTORY BEZDRÁTOVÉ KLÍČENKY BEZDRÁTOVÝ KOUŘÁK BEZDRÁTOVÉ AKCELERAČNÍ ČIDLO BEZDRÁTOVÉ MAGNETY
105 BEZDRÁTOVÉ PRVKY SPECTRA SP s RTX3 / MAGELLAN BEZDRÁTOVÉ ZÓNY BEZDRÁTOVÉ AKCELERAČNÍ ČIDLO BEZDRÁTOVÉ KLÍČENKY BEZDRÁTOVÝ KOUŘÁK BEZDRÁTOVÝ OPAKOVAČ SIGNÁLU SP4000 BEZDRÁTOVÉ KLÁVESNICE SP4000 BEZDRÁTOVÁ SIRÉNA BEZDRÁTOVÉ MAGNETY BEZDRÁTOVÉ PGM
106 BEZDRÁTOVÉ PRVKY DIGIPLEX EVO BEZDRÁTOVÉ ZÓNY BEZDRÁTOVÉ KLÍČENKY BEZDRÁTOVÉ MAGNETY BEZDRÁTOVÝ KOUŘÁK BEZDRÁTOVÉ PGM
107 PIR DETEKTORY PMD1P analogový detektor duální sensor imunita proti zvířatům do 18kg teplota: C dosah v budově: 35/70m 3xAA baterie, 3 roky PMD75 digitální detektor 2x duální sensor imunita proti zvířatům do 40kg teplota: C dosah v budově: 35/70m 3xAAA baterie, 3 roky
108 VENKOVNÍ PIR DETEKTOR PMD85 venkovní digitální detektor, IP 55 2x duální sensor imunita proti zvířatům do 40kg teplota: -35 až 50 0 C dosah: 35/50/70m napájení: 3xAA, 2 roky PMD85L1 vodorovná záclona dosah 11m / záběr 85 0 instalační výška 1m (detektor nevidí pod sebe) PMD85L2 svislá záclona dosah 13m / záběr 5,5 0 detekce průchodu není imunita proti zvířatům
109 DETEKTORY VENKOVNÍ DETEKTORY POHYBU PIR NVR 870 venkovní digitální detektor, IP 55 4x duální sensor imunita proti zvířatům do 40kg teplota: -35 až 50 0 C dosah: 35/50/70m napájení: 3xAA, 3 roky
110 MAGNETICKÉ KONTAKTY DCT10 DCTXP2 DCT2 2 zóny bezdrát. magnet a univerzální vstup (SN+1) 1 jazýčkové relé dosah 35/70m dosah 30/40m teplota: C teplota: C napájení: 3x AAA, 3r. / 2xAA, 3 r. napájení: 1x CR 2450, 2 r.
111 KOUŘOVÝ DETEKTOR SD738 WS588P opticko-kouřový detektor integrovaná siréna 85dB teplota: C dosah: 30/50/70m napájení: 1x 9V, životnost cca 1 rok
112 DETEKTOR TŘÍŠTĚNÍ SKLA G550 Také laminované, drátěné Detekční radius 6m, 360 teplota: C dosah: 30/50/70m napájení: 3x AAA, životnost cca 2 roky
113 BEZDRÁTOVÝ PGM MODUL 2WPGM až 16 modulů k ústřednám SPECTRA SP (přes RTX3) / MAGELLAN MG5000 A MG5050 až 4 moduly k ústředně MAGELLAN MG6160 napájení z externího zdroje 1 PGM výstup (relé) + 1 vstup bez odporového vyvážení (připojení sirény aktivována přes relé, tamper na vstup) režim hlídání (pouze pro ústřednu MAGELLAN MG nepřihlásí-li se ústředna ve stanoveném čase, sepne relé Poznámka: V režimu hlídání nelze PGM použít pro jinou událost dosah: 35/50/70m
114 MALÉ ÚSTŘEDNY SPÍŠE DRÁT (bezdrát lze) SPÍŠE BEZDRÁT (drát lze) SHODNÉ VLASTNOSTI, STEJNÉ MODULY, SHODNÉ PROGRAMOVÁNÍ
115 ÚSTŘEDNY SPECTRA SP4000 (2x4 = 8 zón) SPECTRA SP65 (2x9 = 18 zón) SPECTRA SP5500 (2x5 = 10 zón) SPECTRA SP6000 (2x8 = 16 zón) SPECTRA SP7000 (2x16 = 32 zón) MAGELLAN MG-5000 (2x2 = 4 zóny) MAGELLAN MG-5050 (2x5 = 10 zón)
116 PARAMETRY PARAMETRY SP4000 SP65 SP5500 SP6000 SP7000 MG5000 MG5050 Maximální počet zón zóny na desce 4 (8) 9 (18) 5(10) 8(16) 16(32) 2(4) 5(10) - klávesnicové zóny zóny na expandérech Počet expandérů Bezdrátová nadstavba RX1 RTX3 RX1 RTX3 RX1 RTX3 RX1 RTX3 RX1 RTX3 na desce na desce Počet podsystémů Maximální počet PGM Počet PGM na desce / Počet uživatelů Události v paměti
117 PARAMETRY PARAMETRY SP4000 SP65 SP5500 SP6000 SP7000 MG5000 MG5050 Telefonní komunikátor ano NE ano ano ano ano ano PCS200 (GSM/GPRS) ano ano ano ano ano ano ano IP100 (TCP/IP) ano ano ano ano ano ano ano VDMP3 (hlasový modul) ano PCS200 ano ano ano ano ano Upgrade firmware ano ano ano ano ano ano ano Přímé programování I307 ano ano ano ano ano ano ano Instalační SW BABYWARE BABYWARE WINLOAD WINLOAD WINLOAD WINLOAD WINLOAD
118 MODULY
119 PŘEHLED MODULŮ KLÁVESNICE - DRÁTOVÉ K636 LED max. 10 zón 1 podsystém K32 TM40 K10 LED max. 10 zón 2 podsystémy K32I K32 LCD K32LX všech 32 zón 2 podsystémy historie
120 PŘEHLED MODULŮ OVLÁDÁNÍ SYSTÉMU BEZDRÁTOVÉ dosah cca. 40m v budově BEZDRÁTOVÉ KLÍČENKY K32RF SP4000 všech 32 zón 2 podsystémy bezdrátová data drátové napájení baterie - záloha K32IRF SP4000 všech 32 zón 2 podsystémy bezdrátová data napájení baterie 2x AA
121 PŘEHLED MODULŮ ROZŠIŘOVÁNÍ DRÁTOVÝCH ZÓN expander ZX8 nebo ZX8SP až 3 na ústřednu 8 zón bez ATZ na jeden expandér adresace jumperem - pozice A, B, C až 15 klávesnic = 15 kláv. zón 8 zón lze připojit až 3 expandery 8 zón Nastavení expanderu: jumper A: panel + 1 jumper B: panel + 9 jumper C: panel zóna 1 zóna lze připojit až 15 klávesnic zóny na panelu

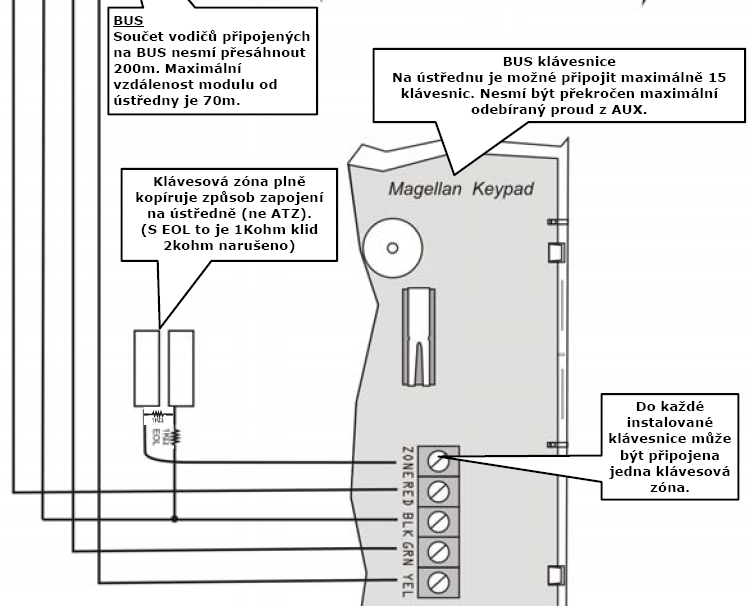

122 BUS SPECTRA SP / MAGELLAN max. 15 klávesnic / součet vodičů max. 200m / max. vzdálenost ústředna modul 70m
123 PŘEHLED MODULŮ ROZŠIŘOVÁNÍ BEZDRÁTOVÝCH ZÓN RX1 RTX3
124 PŘEHLED MODULŮ PGM4 4 PGM výstupy RELÉ HUB2 Oddělovač a posilovač sběrnice PRT3 tisk-integrace ASCII
125 PŘEHLED MODULŮ KOMUNIKACE IP 100 IP / internet PCS 200 GSM / GPRS
126 OBČERSTVENÍ
127 PROGRAMOVÁNÍ PROGRAMOVÁNÍ
128 PROGRAMOVÁNÍ PROGRAMOVÁNÍ KLÁVESNICE SPECTRA, MAGELLAN - VSTUP DO PROGRAMOVÁNÍ (ENTER) - INSTALAČNÍ KÓD (0000) - SEKCE (xxx) - DATA
129 PROGRAMOVÁNÍ PROGRAMOVÁNÍ MEMORY KEY DO ÚSTŘEDNY - na 5 pinový konektor na tišťáku - příkaz z klávesnice pro stažení Z / DO MEMORY-KEY DO PC - do USB - WINLOAD a stažení Z / DO PC
130 PROGRAMOVÁNÍ PROGRAMOVÁNÍ WINLOAD V MÍSTĚ I307 - PŘIPOJIT A PROGRAMOVAT NA DÁLKU - MODEM - PŘES TELEFONNÍ LINKY NA DÁLKU - IP - PCS200 GPRS - IP100 - INTERNET
131 SPECTRA SP / MAGELLAN SW RYCHLÉ PROGRAMOVÁNÍ Rychlé Programování
132 3
133 Rychlé Programování 3
134 Rychlé Programování 4
135 4
136 HW PARADOX PRAKTICKÝ TEST PORUCHY TBL SKUPINA PORUCHA
137 Rychlé Programování 5
138 HW PARADOX PRAKTICKÝ TEST NAČTENÍ MODULŮ Vstup do programování [ENTER] [0000] Načtení modulů [955]
139 5
140 6
141 HW PARADOX PRAKTICKÝ TEST PROGRAMOVÁNÍ DAT Vstup do programování [ENTER] [0000] WINLOAD [910] 1111 [911] 2222
142 7
143 Rychlé Programování 7
144 Rychlé Programování 8
145 Rychlé Programování 9
146 Rychlé Programování 9
147 Rychlé Programování 10
148 HW PARADOX PRAKTICKÝ TEST NASTAVENÍ ZÓN - EOL Vstup do programování [ENTER] [0000] NASTAVENÍ ZÓN [706] [2] ON - 1kohm
149 10
150 Rychlé Programování 10
151 Obývací pokoj okamžitá podmínečně zpožděná Kuchyň Chodba klávesnice okamžitá zpožděná přístupová cesta Rychlé Programování
152 ZAPÍNÁNÍ - ŘÁDNÉ Rychlé Programování 9
153 ZAPÍNÁNÍ - FORCE Rychlé Programování 9
154 ŘÁDNÉ HLÍDÁNÍ Rychlé Programování 9
155 ČÁSTEČNÉ HLÍDÁNÍ - STAY Rychlé Programování 9
156 ČÁSTEČNÉ HLÍDÁNÍ - NOC Rychlé Programování 9
157 11

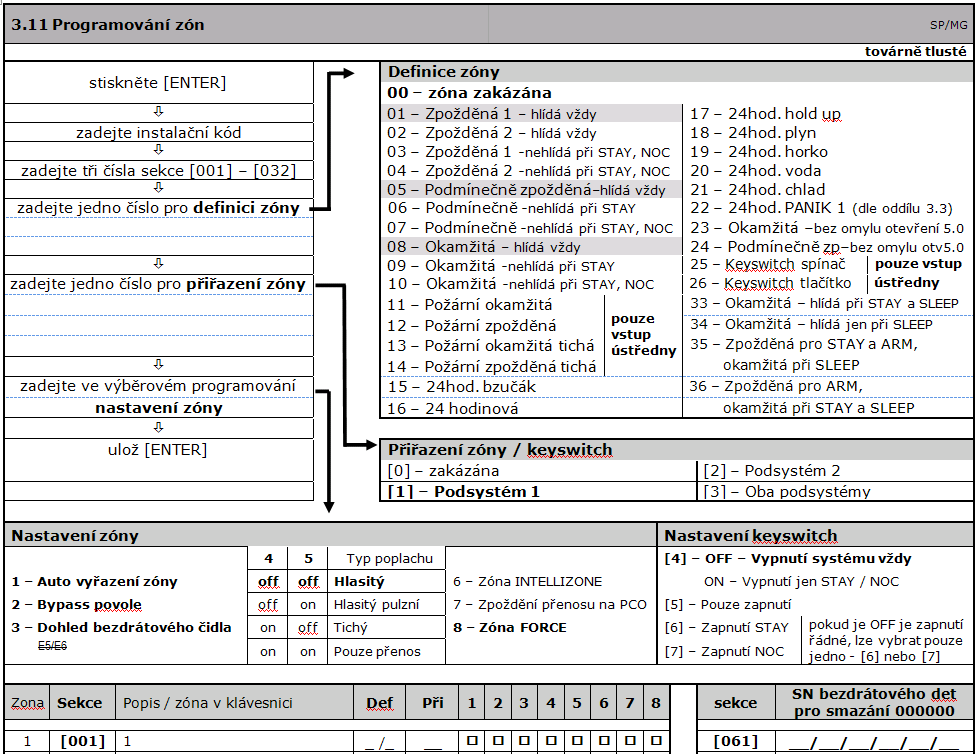

158 HW PARADOX PRAKTICKÝ TEST PROGRAMOVÁNÍ ZÓNY Vstup do programování [ENTER] [0000] ZONA [001] ZÓNA 1 Definice přiřazení nastavení
159 Rychlé Programování 12
160 Rychlé Programování 12
161 Rychlé Programování 13
162 Rychlé Programování 13
163 Rychlé Programování 14
164 15
165 16
166 Rychlé Programování 16
167 17
168 HW PARADOX PRAKTICKÝ TEST PŘIHLÁŠENÍ KLÍČENKY Vstup do programování [ENTER] [0000] KLÍČENKA [651] KLÍČENKA 1 STISK TLAČÍTKA NA KLÍČENCE
169 Rychlé Programování 17
170 Rychlé Programování 17
171 18
172 Rychlé Programování 19
173 Rychlé Programování 19
174 Rychlé Programování 20
175 Rychlé Programování 21
176 Rychlé Programování 21
177 Rychlé Programování 22
178 Rychlé Programování 22
179 22
180 Rychlé Programování 23
181 Rychlé Programování 24
182 Rychlé Programování 25
183 Rychlé Programování 25
184 Rychlé Programování 26
185 Rychlé Programování 26
186 Rychlé Programování 27
187 Rychlé Programování 29
188 HW PARADOX PRAKTICKÝ TEST PGM Vstup do programování [ENTER] [0000] PGM 1 STISK [4]+ [5] [220]
189 32
190 Rychlé Programování 33
191 Rychlé Programování 33
192 MG-DCTXP2 Pro systém Senzor (SN) Vstup (SN+1) Napájení Životnost batt Teplota Tamper Dosah s MG5xxx, MG-RTX3 Dosah s MG 6xxx MAGELLAN 1x jazýčkové relé 1x externí kontakt 2x AAA alkalické až 3 roky 0 C až 50 C ano cca 60 m v budově cca 30 m v budově LED uvnitř čidla signalizuje Slabá baterie Test je každých 12h. Porucha je vyhlášena pokud napětí je pod 2,3V po 4 testy (48h). Dioda stav signalizuje blikáním v 5 sec. intervalu a čidlo pošle zprávu o slabé baterii. Vysílání rychlé blikání LED Přenos vstupů Je možné nezávisle přenášet jak stav magnetického kontaktu tak stav univerzálního vstupu. Pro magnetický kontakt je uvedeno sériové číslo SN, pro univerzální vstup je uvedeno sériové číslo o jednu vyšší SN+1. Přihlášení SN magnetického kontaktu Otevřete detektor a jednou stiskněte a držte tamper asi po dobu 1 sec. pro přihlášení do přijímače Přihlášení SN+1 univerzálního vstupu Otevřete detektor a dvakrát stiskněte tamper během 1 sec. pro přihlášení do přijímače. Jumper NO magnetický i univerzání kontakt J1 -- otevřeno přenos zóna otevřena zavřeno přenos zóna zavřena NC magnetický i univerzání kontakt J1 zavřeno přenos zóna otevřena otevřeno přenos zóna zavřena J2 nepoužito MG-PMD85 Jumpery J1 J2 Rychlé Programování Pro systém Sensor MG-PMD85 MG-PMD85 L1 MG-PMD85 L2 Výška instalace Napájení Životnost batt Teplota Krytí IP 55 MAGELLAN 2x Duální imunita do 40 kg, spodní mrtvá zóna úzká chodbová 1,8 2,7 m 3x AA alkalické až 4 roky -35 C - 50 C Dosah s MG5xxx, MG-RTX3 cca 70 m v budově Dosah s MG 6xxx cca 30 m v budově Šetření baterie Detekce pohybu 2x do 5 min. = 3 min. mrtvý režim bez detekce Otevření / zavření tamperu = 3 min. detekuje vše test chůzí LED signalizuje Poplach svit 2 sec., Slabá baterie Test je každých 12h. Porucha je vyhlášena pokud napětí je pod 2,3V po 4 testy (48h). Dioda stav signalizuje blikáním v 5 sec. intervalu a čidlo pošle zprávu o slabé baterii. Vysílání rychlé blikání LED Jumper J1 -- LED funkční J1 LED vypnuta J2 -- Single režim J2 Dual režim odolnější proti faleš poplachům Trimr minimální citlivost, citlivé Po sundání předního krytu bliká LED a signalizuje na jakou úroveň je nastavena citlivost. Počet bliknutí odpovídá číslu citlivosti. Při otevřeném tamperu detektor nepracuje!!! Čočky bez mrtvých zón s odolností zvířat L1 spodní mrtvá zóna L2 úzká chodbová 34
193 MG-SD-738 Pro systém Senzor Napájení Teplota Relativní vlhkost Životnost batt Výkon sirény MAGELLAN opticko-kouřový 1x 9V 0 C až 40 C 10% - 85% nekond až 1 rok 85dB/m Dosah s MG5xxx, MG-RTX3 cca 60 m v budově Dosah s MG 6xxx cca 30 m v budově LED signalizuje Při provozu blikne přibližně každých 45 sec. Test přenosu Stiskněte a podržte tlačítko na čelní straně detektoru na 5 sec.. Po této době se pulzně aktivuje siréna. Tento test prověří funkčnost elektroniky a vysílače. Tímto způsobem se také detektor přihlašuje do přijímače. Celkový test čidla Pro kompletní otestování čidla použijte aerosolový sprej SOLO Aerosol A Asi z 10 cm foukněte malé množství aerosolu do detekční komory. Do 10 sec. detektor vyvolá poplach. Poplach trvá po dobu přítomnosti aerosolu v detekčním prostoru. Detekce slabé baterie Slabá baterie je signalizována houknutím každou minutu. MG-2WPGM Pro systém Napájení Teplota Vstup Výstup MAGELLAN 5000 MAGELLAN 6060 od v1.2 AC 6V(160mA)-16V(45mA) DC 5V(160mA)-20V(45mA) 0 C - 50 C NO / NC nevyvážený relé NO/NC 5A, 30V Dosah s MG5xxx, MG-RTX3 cca 60 m v budově Dosah s MG 6xxx cca 30 m v budově LED signalizuje RX LED při příjmu signálu bliká (zelená) TX LED při vysílání signálu bliká (červená) RSSI LED signalizuje sílu signálu bliká dvakrát signál v pořádku bliká jednou signál je slabý nebliká signál není vůbec detekován Relay LED pokud je relé sepnuto svítí (zelená) Jumper J -- vstup zóny je v klidu NC J vstup zóny je v klidu NO Rychlé Programování 34
194 35
195 Rychlé Programování 35
196 Rychlé Programování 36
197 Rychlé Programování 37
198 39
199 Rychlé Programování 39
200 16.0 Schéma zapojení zón Zapojení zón s ATZ S EOL Zapojení zón s ATZ S EOL 40
201 17.0 Schéma zapojení MAGELLAN Zóna COM Zapojení keyswitch 1kOhm Antény nikdy nezkracujte, neohýbejte. Dbejte na to, aby přes antény nebyl položen vodič, kov nebo v jejich blízkosti instalován zdroj RF signálu. Všechny uvedené vlivy negativně ovlivňují dosah signálu a spolehlivost přenosu. LED status 1 sec blik vše OK 1 sec ON / 1 sec OFF porucha Svítí komunikace po tel. lince Po připojení na napětí 4x blikne je zamčen reset Konektor pro připojení memory key Konektor pro připojení hlasového komunikátoruvdmp3 Používejte bezůdržbové olověné akumulátory 12V dporučené 7Ah max. 18Ah CHARGE LED dobíjení akumulátoru svítí slabě akumulátor dobíjen svítí plně test akumulátoru YEL GRN AUX- AUX+ Konektor pro připojení I306, IP100 Čtyř pinový konektor je určen pro rychlé připojení servisní klávesnice nebo přídavného modulu LED RX bliká rychle pokud je přijímán signál LED TX bliká rychle pokud je vysílán signál Transformátor POZOR nikdy nepřipojujte na transformátor jiné zařízení. Z transformátoru napájejte pouze ústřednu. Připojením dalšího spotřebiče dojde ke zničení zdroje ústředny. Výstup bell Max odběr 2A s elektronickou 3A pojistkou. RESET Zapojení Stiskněte a držte tlačítko po dobu 5 sec. Dioda drátových zón STATUS začne blikat a v tento okamžik tlačítko pusťte a stiskněte znovu. Ústředna se resetuje na tovární hodnoty. Počkejte asi 10 sec. než ústředna opět najede. Zemnit alespoň drátem 1,5Cu Zemnící bod Napájecí výstup AUX Maximální proud 1A s elektronickou 1,1A pojistkou. POZOR odběr z AUX je limitován i výkonem, transformátoru. BUS Součet vodičů připojených na BUS nesmí přesáhnout 200m. Maximální vzdálenost modulu od ústředny je 70m. Pro správnou funkci přepěťové ochrany je potřeba uzemnit obě zemnící svorky. Každou svorku zemnit samostatným drátem dle obrázku. Bez uzemnění je přepěťová ochrana nefunkční BUS klávesnice pro Na ústřednu je možné připojit maximálně 15 klávesnic. Nesmí být překročen maximální odebíraný proud z AUX. Zapojení antén u MG Klávesová zóna plně kopíruje způsob zapojení na ústředně (ne ATZ). (S EOL to je 1Kohm klid 2kohm narušeno) Anténu zapojte do svorky označené ANT. Do každé instalované klávesnice může být připojena jedna klávesová zóna. Anténu zapojte do svorky označené GND. 1.5m min. Minimální vzdálenost mezi anténou MG a anténou GSM je 1,5m 41
202 18.0 Schéma zapojení SPECTRA SP LED status 1 sec blik vše OK 1 sec ON / 1 sec OFF porucha Svítí komunikace po tel. lince Po připojení na napětí 4x blikne je zamčen reset Konektor pro připojení hlasového komunikátoruvdmp3 Konektor pro připojení I306, IP100 Používejte bezůdržbové olověné akumulátory 12V dporučené 7Ah max. 18Ah CHARGE LED dobíjení akumulátoru svítí slabě akumulátor dobíjen svítí plně test akumulátoru RESET Stiskněte a držte tlačítko po dobu 5 sec. Dioda STATUS začne blikat a v tento okamžik tlačítko pusťte a stiskněte znovu. Ústředna se resetuje na tovární hodnoty. Počkejte asi 10 sec. než ústředna opět najede. Konektor pro připojení memory key Juper pro PGM. + PGM spíná na 12V - PGM spíná na 0V Volí se pro všechny PGM společně PGM max. 50mA jumprem volitelná polarita RELÉ NO, NC, max. 5A YEL GRN AUX- AUX+ Čtyř pinový konektor je určen pro rychlé připojení servisní klávesnice nebo přídavného modulu R-1 T-1 Vstup pro připojení telefonu RING TIP Vstup pro telefonní linku Při servisu odpojte telefonní linku Zapojení drátových zón Výstup bell Max odběr 2A s elektronickou 3A pojistkou. Zemnit alespoň drátem 1,5Cu Zemnící bod Transformátor POZOR nikdy nepřipojujte na transformátor jiné zařízení. Z transformátoru napájejte pouze ústřednu. Připojením dalšího spotřebiče dojde ke zničení zdroje ústředny. Napájecí výstup AUX Maximální proud 1A s elektronickou 1,1A pojistkou. POZOR odběr z AUX je limitován i výkonem, transformátoru. Pro správnou funkci přepěťové ochrany je potřeba uzemnit obě zemnící svorky. Každou svorku zemnit samostatným drátem dle obrázku. Bez uzemnění je přepěťová ochrana nefunkční BUS Součet vodičů připojených na BUS nesmí přesáhnout BUS klávesnice 200m. Maximální Na ústřednu je možné připojit maximálně 15 vzdálenost modulu od klávesnic. Nesmí být překročen maximální ústředny je 70m. odebíraný proud z AUX. Klávesová zóna plně kopíruje způsob zapojení na ústředně (ne ATZ). (S EOL to je 1Kohm klid 2kohm narušeno) Zemnící svorka plechového boxu Do každé instalované klávesnice může být připojena jedna klávesová zóna. Zapojení keyswitch Zóna COM 1kOhm 42
203 SPECTRA DOTAZY
204 WINLOAD
205 WINLOAD INSTALACE BEZPEČNOSTNÍ KÓD PROGRAMOVÁNÍ
206 PROGRAMOVÁNÍ WINLOAD ZÁKLADNÍ KROKY PRO VYTVOŘENÍ OBJEKTU ZAPOJIT ÚSTŘEDNU PŘIPOJIT MODULY NAČÍST MODULY PŘES KLÁVESNICI NASTAVIT HESLO PRO WINLOAD PŘIPOJIT WINLOAD (I307) AUTOMATICKÉ NAČTENÍ DAT DO WINLOADU
207 WINLOAD OTEVŘENÍ WINLOADU PROGRAMOVÁNÍ
208 WINLOAD DATABÁZE OBJEKTŮ PROGRAMOVÁNÍ
209 WINLOAD OBJEKT PROGRAMOVÁNÍ
210 WINLOAD PROGRAMOVÁNÍ PROGRAMOVÁNÍ
211 WINLOAD ZÁLOHOVÁNÍ automatické zálohování zálohování celé složky WinLoad C:/Program Files/ParadoxSecuritySystems/Winload Raději častěji než vůbec!
212 BABYWARE
213 PROGRAMOVÁNÍ BABYWARE ZÁKLADNÍ KROKY PRO VYTVOŘENÍ OBJEKTU ZAPOJIT ÚSTŘEDNU SP4000, SP65 PŘIPOJIT MODULY NAČÍST MODULY PŘES KLÁVESNICI NASTAVIT HESLO PRO BABYWARE PŘIPOJIT BABYWARE (I307, IP100, PCS200) AUTOMATICKÉ NAČTENÍ DAT DO BABYWARE
214 BABYWARE OTEVŘENÍ BABYWARE PROGRAMOVÁNÍ
215 BABYWARE DATABÁZE OBJEKTŮ PROGRAMOVÁNÍ
216 BABYWARE OBJEKT PROGRAMOVÁNÍ
217 BABYWARE PROGRAMOVÁNÍ PROGRAMOVÁNÍ
218 BABYWARE ZÁLOHOVÁNÍ Raději častěji než vůbec!
219 DOTAZY
220 HW PARADOX PRAKTICKÉ ZAPOJENÍ PROSBA O ROZPOJENÍ VYPNOUT AC ODPOJIT BATERII ODPOJIT KLÁVESNICI (drát v klávesnici ponechat) ODPOJIT ČIDLO VRÁTIT ODPORY DO PYTLÍKU Děkujeme za pozornost
NENECHÁVEJTE CENNÉ VĚCI V AUTĚ ÚVOD
NENECHÁVEJTE CENNÉ VĚCI V AUTĚ ÚVOD ÚVOD Vítáme Vás na školení firmy VARIANT plus ÚVOD Školení zajišťují: Roman Hobl vedoucí zkušebny a servisu, TŘEBÍČ Jiří Vočadlo servisní technik, TŘEBÍČ Organizace
VíceMG5000, MG5050 verze 4.00 SP4000, SP5500, SP6000, SP65, SP7000 verze 4.00. Rychlé programování
MG5000, MG5050 verze 4.00 SP4000, SP5500, SP6000, SP65, SP7000 verze 4.00 ZX8 bezdrátové klíčenky VDMP3 bezdrátový přijímač RX1 str. 7 str. 17 str. 25 str. 32 bezdrátové detektory bezdrátové klávesnice
VíceVítáme Vás na školení
Vítáme Vás na školení Test HW zapojení na vzorcích na stole Test základů programování přes klávesnici Během školení lze sledovat výklad programování na Vašem PC Instalujte si BABYWARE + nová čeština k
VíceMAGELLAN 5000. doporučená poslední verze řady 1.x je 1.25 nová řada 2.0. Instalační manuál. Instalační kód: 000000 Hlavní master kód: 123456
MG 5000 MAGELLAN 5000 doporučená poslední verze řady 1.x je 1.25 nová řada 2.0 Instalační kód: 000000 Hlavní master kód: 123456 VARIANT plus, spol. s.r.o., U Obůrky 5, 674 01 TŘEBÍČ, tel.: 565 659 625
VícePomocný zdroj VARIANT PS-06 DUO v2
PS-06 DUO manuál Pomocný zdroj VARIANT PS-06 DUO v2 Popis Pomocný zdroj PS DUO je určen a vyvinut speciálně pro použití v systémech EZS. Jedná se o jedinečnou konstrukci dvou výkonných spínaných zdrojů
VíceMG5000, MG5050 verze 3.00 SP4000, SP5500, SP6000, SP65, SP7000 verze. 3.00. Instalační manuál
MG5000, MG5050 verze 3.00 SP4000, SP5500, SP6000, SP65, SP7000 verze. 3.00 Instalační kód: 000000 Hlavní master kód: 123456 VARIANT plus, spol. s.r.o., U Obůrky 5, 674 01 TŘEBÍČ, tel.: 565 659 600 technická
VícePomocný zdroj VARIANT PS-06 DUO
PS-06 DUO manuál Pomocný zdroj VARIANT PS-06 DUO Popis Pomocný zdroj PS DUO je určen a vyvinut speciálně pro použití v systémech EZS. Jedná se o jedinečnou konstrukci dvou výkonných spínaných zdrojů pracujících
VíceMAGELLAN 5000. doporučená poslední verze řady 1.x je 1.25 nová řada 2.0. Rychlé programování. Instalační kód: 000000 Hlavní master kód: 123456
MG 5000 MAGELLAN 5000 doporučená poslední verze řady 1.x je 1.25 nová řada 2.0 Instalační kód: 000000 Hlavní master kód: 123456 VARIANT plus, spol. s.r.o., U Obůrky 5, 674 01 TŘEBÍČ, tel.: 568 841 440
VíceROČNÍKOVÝ PROJEKT: ZABEZPEČENÍ OBJEKTU: (Zabezpečení libovolného objektu)
Střední průmyslová škola elektrotechnická a zařízení pro další vzdělávání pedagogických pracovníků v Žatci ROČNÍKOVÝ PROJEKT: ZABEZPEČENÍ OBJEKTU: (Zabezpečení libovolného objektu) Datum vypracování: 18.5.2011
VíceDETEKTORY MAXIMUM. Manuál. Dokumentace vytvořena dne 28.01. 2009 poslední korekce dne --
MAXIMUM manuál DETEKTORY MAXIMUM Manuál GUARD-AV DOUBLE-TEC CURTAIN-PM OUT-LOOK Dokumentace vytvořena dne 28.01. 2009 poslední korekce dne -- manuál MAXIMUM Obsah 1. Hlavní zásady pro instalaci...3 2.
VíceVAR-TEC PS-07 DUO V4
VAR-TEC PS-07 DUO manuál VAR-TEC PS-07 DUO V4 Manuál Pomocný zdroj 6 / 12 / 24 V Dobíjení baterie až 6 A AUX až 3A Simulace AC pro EZS ústředny (provoz na jeden transformátor) VARIANT plus, spol. s.r.o.,
VíceMG5000, MG5050. SP5500, SP6000, SP7000 verze. 2.40
MG, SP MG5000, MG5050 verze 2.40 SP5500, SP6000, SP7000 verze. 2.40 Instalační kód: 000000 Hlavní master kód: 123456 VARIANT plus, spol. s.r.o., U Obůrky 5, 674 01 TŘEBÍČ, tel.: 568 841 440 technická linka
Vícemanuál Manuál Kód + karta samostatný provoz / Wiegand 26 Dokumentace vytvořena dne 26.7.2011 JM VARIANT plus s.r.o. strana 1
Sebury W1-B Manuál Kód + karta samostatný provoz / Wiegand 26 Dokumentace vytvořena dne 26.7.2011 JM VARIANT plus s.r.o. strana 1 Popis Kódová klávesnice, se čtečkou karet. Je možné zapojit do větších
VíceMG6250. verze 1.25. Rychlé programování. Instalační kód: 0000 Hlavní master kód: 1234
verze 1.25 Instalační kód: 0000 Hlavní master kód: 1234 VARIANT plus, spol. s.r.o., U Obůrky 5, 674 01 TŘEBÍČ, tel.: 565 659 600 technická linka 565 659 620, 777 55 77 02 (pracovní doba 7:30 16:00, hot
VíceDIGIPLEX MODULY BUS. Manuál. DM 50, 60, 70 ZC1 ZX1, ZX4, ZX8, APR ZX8 str. 2 str. 2 str. 3. PGM4 (PGM1) PS17 BUS APR3 ADM2 str. 4 str. 6 str.
DIGIPLEX MODULY BUS Manuál DM 50, 60, 70 ZC1 ZX1, ZX4, ZX8, APR ZX8 str. 2 str. 2 str. 3 PGM4 (PGM1) PS17 BUS APR3 ADM2 str. 4 str. 6 str. 7 PRT1 HUB2 Události PGM str. 10 str. 14 str. 16 Po připojení
VícePlotový systém verze 3.00. Manuál
verze 3.00 Manuál FP 301 FP 601 VARIANT plus, spol. s.r.o., U Obůrky 5, 674 01 TŘEBÍČ, tel.: 565 659 600, technická linka 777 55 77 02 (pracovní doba 7:30 16:00, hot line do 18:00) www.variant.cz technik@variant.cz
VíceMG5000, MG5050. SP5500, SP6000, SP7000 verze. 3.00
MG5000, MG5050 verze 3.00 SP5500, SP6000, SP7000 verze. 3.00 ústředna ZX8 bezdrátové klíčenky VDMP3 str. 7 str. 16 str. 22 bezdrátové detektory bezdrátová klávesnice Opakovač MG-RPT1 str. 29 str. 31 str.
VíceMAGELLAN verze 1.04, 1.1, 1.2. Rychlé programování. Instalační kód: / 0000 Hlavní master kód: / 1234
MAGELLAN 6060 MAGELLAN 6060 verze 1.04, 1.1, 1.2 Instalační kód: 000000 / 0000 Hlavní master kód: 123456 / 1234 VARIANT plus, spol. s.r.o., U Obůrky 5, 674 01 TŘEBÍČ, tel.: 568 841 440 technická linka
VíceMG6250. verze Rychlé programování. Instalační kód: 0000 Hlavní master kód: 1234
verze 1.24 Instalační kód: 0000 Hlavní master kód: 1234 VARIANT plus, spol. s.r.o., U Obůrky 5, 674 01 TŘEBÍČ, tel.: 565 659 600 technická linka 565 659 620, 777 55 77 02 (pracovní doba 7:30 16:00, hot
VícePMD2P. Analogový bezdrátový PIR detektor pohybu s imunitou vůči zvířatům do 18kg. Instalační návod
PMD2P Analogový bezdrátový PIR detektor pohybu s imunitou vůči zvířatům do 18kg Instalační návod Obsah 1 Popis...3 2 Instalace...3 3 Dvojitý ochranný mechanismus - zeď a kryt...3 4 Napájení bezdrátového
VíceTechnická specifikace zakázky. Příloha č.4. Požadavek zadavatele. Vyplní uchazeč. 10. Dle zadavatele
Příloha č. Technická specifikace zakázky Položka KS Technický popis minimální požadované parametry Deska na panely PZTS 10 Požadavek zadavatele Deska bude umožňovat grafický pohled na prvek v sestavě zabezpečovacího
VíceSebury W1-A Instalační manuál
Sebury W1-A Dokumentace vytvořena dne 29.7.2011 Poslední korekce dne: 17.5.2013 VARIANT plus s.r.o. W1-A Obsah 1. POPIS... 3 1.1 ZÁKLADNÍ VLASTNOSTI... 3 1.2 TECHNICKÉ PARAMETRY... 3 2. MONTÁŽ... 4 2.1
VíceKLÁVESNICE ZOBRAZOVACÍ TABLO POHYBOVÉ DETEKTORY ROZŠIŘUJÍCÍ MODULY PŘÍSTUPOVÝ MODUL HLASOVÝ MODUL ETHERNETOVÝ MODUL INTEGRAČNÍ MODUL
KLÁVESNICE ZOBRAZOVACÍ TABLO POHYBOVÉ DETEKTORY ROZŠIŘUJÍCÍ MODULY PŘÍSTUPOVÝ MODUL HLASOVÝ MODUL ETHERNETOVÝ MODUL INTEGRAČNÍ MODUL PROGRAMOVACÍ NÁVOD MODULŮ Obsah Vstup do programovacího režimu...2 DNE
VíceEVO 48, EVO 192. Instalační manuál. Instalační kód: 000000 Hlavní master kód: 123456
EVO EVO 48, EVO 192 Instalační kód: 000000 Hlavní master kód: 123456 VARIANT plus, spol. s.r.o., U Obůrky 5, 674 01 TŘEBÍČ, tel.: 568 841 440 technická linka 777 55 77 02 (pracovní doba 7:30 16:00, hot
Vícemanuál Sebury W2 Manuál Karta samostatný provoz / Wiegand 26 Dokumentace vytvořena dne 12.8.2011 JM VARIANT plus s.r.o. strana 1
Sebury W2 Manuál Karta samostatný provoz / Wiegand 26 Dokumentace vytvořena dne 12.8.2011 JM VARIANT plus s.r.o. strana 1 Popis Čtečka karet pro venkovní / vnitřní použití. Čtečku je možné čtečku provozovat
VíceOptické převodníky sběrnic DSC POWER, PARADOX EVO, SATEL INTEGRA. BREAK-TDW a RDW-PDS. Připojení ke sběrnici KEYBUS systému DSC POWER.
Optické převodníky sběrnic DSC POWER, PARADOX EVO, SATEL INTEGRA BREAK-TDW a Montáž na rovný podklad I Digitální = automatické nastavení I Univerzální pro MM i SM vlákna I Integrované přepěťové ochrany
VíceSMS farm security. GPS cow tracker
SMS farm security GPS cow tracker Sledovací GPS zařízení přizpůsobené pro monitoring pohybu zvířat na pastvině. Zařízení je umístění na krčním obojku, do kterého je integrováno 8 ks solárních panelů pro
VíceInstalační manuál DGP 641 LCD (LCD KLÁVESNICE) Instalační kód: 000000 Hlavní master kód: 123456
Instalační manuál DGP 641 LCD (LCD KLÁVESNICE) Instalační kód: 000000 Hlavní master kód: 123456 VARIANT plus s.r.o., Třebíč, Smila Osovského 35, tel. 0618/21440 strana 0 OBSAH 1.0 Popis 1 2.0 Instalace
VícePCS 250. verze 1.21. Manuál
PCS 250 verze 1.21 Manuál VARIANT plus, spol. s.r.o., U Obůrky 5, 674 01 TŘEBÍČ, tel.: 565 659 600, technická linka 777 55 77 02 (pracovní doba 7:30 16:00, hot line do 18:00) www.variant.cz technik@variant.cz
VíceMG5000 verze 4.7 MG5050 verze 4.7 SP4000 verze 5.1. SP5500 verze 4.9 SP6000 verze 4.9 SP7000 verze 4.9. Programovací návod
MG5000 verze 4.7 MG5050 verze 4.7 SP4000 verze 5. SP5500 verze 4.9 SP6000 verze 4.9 SP7000 verze 4.9 Programovací návod Instalační kód (továrně : 0000 / 000000 Umožňuje plný přístup do programování, neumožní
VíceKSENIA bezpečnost on-line. přednášející: Ing. Tomáš Valer
KSENIA bezpečnost on-line přednášející: Ing. Tomáš Valer Společnost Abbas, a.s. je, nezávislý distributor bezpečnostních a slaboproudých systémů. Zabýváme se dodávkami komponent a systémových řešení pro
VícePRT3 tiskový modulu manuál pro EVO ústředny
PRT3 tiskový modulu manuál pro EVO ústředny Popření odpovědnosti: Firma neodpovídá za jakékoliv škody týkající se majetku či osob, vzniklé v souvislosti se správným nebo nesprávným použitím produktu. I
VíceMAGELLAN 6060. verze 1.04, 1.1, 1.2. Instalační manuál. Instalační kód: 000000 / 0000 Hlavní master kód: 123456 / 1234
MAGELLAN 6060 MAGELLAN 6060 verze 1.04, 1.1, 1.2 Instalační kód: 000000 / 0000 Hlavní master kód: 123456 / 1234 VARIANT plus, spol. s.r.o., U Obůrky 5, 674 01 TŘEBÍČ, tel.: 568 841 440 technická linka
VíceECK-02N. verze 2.0. Instalační manuál. Kódová klávesnice
verze 2.0 Kódová klávesnice VARIANT plus, spol. s.r.o., U Obůrky 5, 674 01 TŘEBÍČ, tel.: 565 659 600 technická linka 565 659 635 (pracovní doba 7:00 15:30) www.variant.cz evs@variant.cz Tato dokumentace
VíceDSC POWER, PARADOX EVO, SATEL INTEGRA BREAK-TDW
Optické převodníky sběrnic DSC POWER, PARADOX EVO, SATEL INTEGRA BREAK-TDW a * + DIN35-LOCK* Digitální modulace 1x MM/SM univerzální optický port s WDM 2x data BUS (0-10V) 1x relé LOCK NO/NC Přepěťová
VíceSPECTRA. 1728, 1728EX, 1738, 1738EX verze 2.x 1759EX, 1759MG. Rychlé programování
1728, 1728EX, 1738, 1738EX verze 2.x 1759EX, 1759MG ústředna 1686 H/V 1689 LED 1641 ICON 1640 LCD str. 17 str. 17 str. 17 str. 17 ZX4 / ZX8 PGM1 / PGM4 bezdrát bezdrátové klíčenky bezdrátové detektory
VícePCS250G-SWAN. Manuál. verze Dokumentace vytvořena dne poslední korekce dne strana 1. VRIANT plus s.r.o.
-SWAN verze 4.00 Manuál Dokumentace vytvořena dne 31.01.2013 poslední korekce dne - - - VRIANT plus s.r.o. strana 1 Modul je systémový modul připojený na ústřednu nebo modul IP150 a slouží pro přenos událostí
VíceEVO 48, EVO 192. verze 1.40. Rychlé programování. Instalační kód: 000000 Hlavní master kód: 123456
EVO EVO 48, EVO 192 verze 1.40 Instalační kód: 000000 Hlavní master kód: 123456 VARIANT plus, spol. s.r.o., U Obůrky 5, 674 01 TŘEBÍČ, tel.: 568 841 440 technická linka 777 55 77 02 (pracovní doba 7:30
VíceSebury BC-2000. Manuál. karta / karta + kód / kód nebo karta. samostatný provoz
Sebury BC-2000 Manuál karta / karta + kód / kód nebo karta samostatný provoz VARIANT plus, spol. s.r.o., U Obůrky 5, 674 01 TŘEBÍČ, tel.: 565 659 600 technická linka 777 55 77 02 (pracovní doba 7:30 16:00,
VíceDETEKTOR CIGARETOVÉHO KOUŘE VAR-TEC
DETEKTOR CIGARETOVÉHO KOUŘE VAR-TEC CDR-727 detektor cigaretového kouře k ústředně EZS Detekce optická měřící komora Detekční plocha max. 65m³ (přibližně 5x5 s výškou stropu 2,6m) Napájení 9 33V=, náběh
VíceW1-A manuál Sebury W1-A Manuál Kód + karta samostatný provoz 2 samostatné reléové výstupy
Sebury W1-A Manuál Kód + karta samostatný provoz 2 samostatné reléové výstupy Dokumentace vytvořena dne 29.7.2011 JM VARIANT plus s.r.o. strana 1 Popis Kódová klávesnice, se čtečkou karet. Autorizace Počet
VíceInstalační manuál. VARIANT plus s.r.o, Třebíč, Smila Osovského 35, tel , strana 1
DGP 96 N.E. ver. 1.00, 1.10, 1.20, 1.30, 1.40, 1.50 (PANEL) ( neobsahuje nadstavbu přístupu) Instalační kód: 000000 Hlavní master kód: 123456 VARIANT plus s.r.o, Třebíč, Smila Osovského 35, tel. 568 841
VíceSR150. Bezdrátová siréna. Instalační návod
SR150 Bezdrátová siréna Instalační návod Popis : Bezdrátová siréna SR150 je odolná proti povětrnostním vlivům a v plném rozsahu bezdrátově kontrolována s vestavěnou světelnou signalizací a bezdrátovým
VíceEXPANDÉR NA DIN LIŠTU int-iors_cz 06/17
INT-IORS INT-ORS EXPANDÉR NA DIN LIŠTU int-iors_cz 06/17 Expandér INT-IORS umožňuje rozšíření systém o 8 programovatelných drátových zón a 8 drátových programovatelných výstupů. Expandér INT-ORS E umožňuje
VíceUživatelský manuál. s klávesnicí K648
Uživatelský manuál s klávesnicí K648 EVO Uživatelský manuál OBSAH Obsah 1 Úvod 2 1.0 Popis 2 2.0 Základní operace 3 2.1 Zvuková signalizace klávesnice 4 2.2 Zobrazování LED klávesnice 4 2.3 Dělení na
VíceSebury Q3. Instalační manuál
Sebury Q3 VARIANT plus, spol. s.r.o., U Obůrky 5, 674 01 TŘEBÍČ, tel.: 565 659 600 technická linka 565 659 635 (pracovní doba 7:30 15:30) www.variant.cz evs@variant.cz Tato dokumentace je vytvořena pro
VíceNapájení a zálohování
Napájení a zálohování Instalační příručka Proudové odběry str. 2 Kabely a návrh vedení str. 4 Zálohování a dobíjení str. 6 VARIANT plus, spol. s.r.o., U Obůrky 5, 674 01 TŘEBÍČ, tel.: 568 841 440, hot-line:
VíceUživatelský manuál. KNXpar
KNXpar Uživatelský manuál verze 1.1 řízení zabezpečovacích ústředen Paradox ze sběrnice KNX napájeno ze sběrnice KNX indikace komunikace na KNX a s ústřednou Paradox montáž na DIN lištu (1 modul) nastavitelné
Více1. Popis. 1.1 Základní vlastnosti. 1.2 Technické parametry
1. Popis Čtečka karet s klávesnicí. Disponuje reléovým výstupem, který lze ovládat kódem, kartou, nebo pro vyšší bezpečnost jejich kombinací. Na Wiegand port lze připojit externí čtečka, nebo jej lze naopak
VíceECK-02N verze 2.0 Instalační manuál Kódová klávesnice
verze 2.0 Kódová klávesnice Obsah 1. POPIS... 3 1.1 ZÁKLADNÍ VLASTNOSTI... 3 1.2 TECHNICKÉ PARAMETRY... 3 2. MONTÁŽ... 4 2.1 RESET NA TOVÁRNÍ NASTAVENÍ... 4 3. ZAPOJENÍ... 5 3.1 ZÁKLADNÍ ZAPOJENÍ NAPÁJECÍHO
VíceI306, I307, CONV manuál PŘÍMÉ SPOJENÍ. Manuál I306, I306USB, I307USB CONV-1, CONV-2 CONV-3USB, CONV-4USB
PŘÍMÉ SPOJENÍ Manuál I306, I306USB, I307USB, CONV-3USB, CONV-4USB VARIANT plus, spol. s.r.o., U Obůrky 5, 674 01 TŘEBÍČ, tel.: 568 841 440 technická linka 777 55 77 02 (pracovní doba 7:30 16:00, hot line
VíceStručný návod na ovládání a zapojení CCTV Videotelefonu *H1017
- 0 - Stručný návod na ovládání a zapojení CCTV Videotelefonu *H1017 Před samotnou instalací CCTV Videotelefonu si, prosím, přečtěte Uživatelský manuál pro H1017 CCTV Videotelefon. Úplný a aktuální uživatelský
VíceSebury BC verze 2.0. Instalační manuál
Sebury BC-2000 verze 2.0 VARIANT plus, spol. s.r.o., U Obůrky 5, 674 01 TŘEBÍČ, tel.: 565 659 600 technická linka 565 659 635 (pracovní doba 7:30 15:30) www.variant.cz evs@variant.cz Tato dokumentace je
VíceSPECTRA. 1728, 1728EX, 1738, 1738EX verze 2.x 1759EX, 1759MG. Instalační manuál. Instalační kód: 000000 Hlavní master kód: 123456
1728, 1728EX, 1738, 1738EX verze 2.x 1759EX, 1759MG Instalační kód: 000000 Hlavní master kód: 123456 VARIANT plus, spol. s.r.o., U Obůrky 5, 674 01 TŘEBÍČ, tel.: 568 841 440 technická linka 777 55 77 02
VíceDIGIPLEX - KLÁVESNICE
DIGIPLEX - KLÁVESNICE Manuál K641, K641+ K07 GRAFICA, K07C GRAFICA str. 2 str. 6 TM40, 50 K656 ANC1 str. 10 str. 11 str. 15 Po připojení jakéhokoliv modulu na BUS je nutné načíst moduly (U DIGIPLEX EVO
VíceNRRF 12. Síťový čtecí modul 433 MHz s dlouhým dosahem. Uživatelská příručka
NRRF 12 Síťový čtecí modul 433 MHz s dlouhým dosahem Uživatelská příručka 2004 2015, TECHFASS s.r.o., Věštínská 1611/19, 153 00 Praha 5, www.techfass.cz, techfass@techfass.cz (vydáno dne: 2015/09/10, platné
VíceSebury BC-2000. Manuál. karta / karta a kód / karta nebo kód. samostatný provoz. strana 1. JM VARIANT plus s.r.o.
Sebury Manuál karta / karta a kód / karta nebo kód BC-2000 samostatný provoz Dokumentace vytvořena dne 16. 9. 2008 poslední korekce dne 6. 6. 2011 JM VARIANT plus s.r.o. strana 1 Popis Čtečka karet s klávesnicí
VíceDETEKTORY AMC. v3.0. Manuál SMILE 19 MOUSE 02 SOUTDOOR MOUSE GS
AMC manuál DETEKTORY AMC v3.0 Manuál SMILE 19 MOUSE 02 SOUTDOOR SS14 MOUSE GS VARIANT plus, spol. s.r.o., U Obůrky 5, 674 01 TŘEBÍČ, tel.: 565 659 625 technická linka 777 55 77 02 (pracovní doba 7:30 16:00,
VíceNAPÁJECÍ MODUL MN1 ZDROJ MN1 4.7.1
NAPÁJECÍ MODUL Popis Modul slouží k posílení napájecí soustavy systému Dominus Millennium. Zajišťuje vysokou účinnost a nízké oteplení díky moderní konstrukci dobře odrušeného spínaného zdroje. Umožňuje
VíceGSM ALARM - základní sada Návod k použití
GSM ALARM - základní sada Návod k použití První spuštění a základní nastavení: Před vložením SIM karty do GSM alarmu, je potřeba ji připravit v mobilním telefonu: 1. Odstraňte PIN 2. Vymažte všechny telefonní
VíceBREAK-TDW-V4C a RDW-V4C
Optické převodníky video + RS485(RS232) + kontakty BREAK-TDW-V4C a RDW-V4C BOX* Digitální modulace 1x MM/SM univerzální optický port s WDM TDW 4x reléový výstup, video IN, 1x digitální vstup RDW 4x digitální
VíceEPS - adresné požární ústředny - adresné požární systémy KILSEN
EPS - adresné požární ústředny - adresné požární systémy KILSEN 003.1.4.13 - adresná tlačítka řady 700 konc. cena dealer. cena moje cena DMN-782 Průhledný kryt pro tlačítkový hlásič DMN-700, DM-2010 a
VíceZálohované zdroje PS-BOX
manuál Instalační manuál VARIANT plus, spol. s.r.o., U Obůrky 5, 674 01 TŘEBÍČ, tel.: 565 659 625 technická linka 777 55 77 02 (pracovní doba 7:30 16:00, hot line do 18:00) www.variant.cz technik@variant.cz
VíceDigitální optopřevodníky RS485, RS422 a kontakt. BREAK-xDW-S-4C
xdw-s-4c Digitální modulace 1x SC/PC optický konektor s WDM 2x RS485 nebo 1x RS422 kompatibilní se standardy do 1Mbps 1x digitální vstup 1x relé NO 1x relé LOCK NO/NC Přepěťová ochrana Proudová ochrana
VíceDIGIPLEX - KLÁVESNICE
DGP - klávesnice manuál DIGIPLEX - KLÁVESNICE Manuál K641, K641+ TM40/50/70 str. 2 str. 6 K656 ANC1 str. 8 str. 12 Po připojení jakéhokoliv modulu na BUS je nutné načíst moduly (U DIGIPLEX EVO zadáním
VíceHlasový modul VDMP3 V1.2
Hlasový modul VDMP3 V1.2 Úvod Hlasový modul VDMP3 pro ústředny DIGIPLEX-EVO, SPECTRA SP a MAGELLAN může být naprogramován na 1 až několik telefonních čísel pro volání poplachů nebo událostí. Např: Jste-li
VíceVítáme Vás na školení
Vítáme Vás na školení Školení zajišťují: Roman Hobl technik Tomáš Ulč - obchod K organizaci: Podklady MODRÁK Certifikace do týdne Terasa, WC, občerstvení PROFIL FIRMY VARIANT plus sídlo firmy v Třebíči
VíceVstupní jednotka E10 Návod na použití
Návod na použití Přístupový systém Vstupní jednotka E 10 Strana 1 Obsah 1 Úvod:... 3 2 Specifikace:... 3 3 Vnitřní obvod:... 3 4 Montáž:... 3 5 Zapojení:... 4 6 Programovací menu... 5 6.1 Vstup do programovacího
VíceSPECTRA 1727. Instalační manuál Rychlé programování Uživatelský manuál. Instalační kód: 000000 Hlavní master kód: 123456
SPECTRA 1727 manuál SPECTRA 1727 Instalační manuál Rychlé programování Uživatelský manuál Instalační kód: 000000 Hlavní master kód: 123456 VARIANT plus, spol. s.r.o., U Obůrky 5, 674 01 TŘEBÍČ, tel.: 568
VíceJak rychle začít s novým CCTV Videotelefonem *H1027 / *H1028?
- 0 - Jak rychle začít s novým CCTV Videotelefonem *H1027 / *H1028? Před samotnou instalací CCTV Videotelefonu si prosím přečtěte Uživatelský manuál pro H1027/ H1028 CCTV Videotelefon. Úplný aktuální uživatelský
VíceNÁVOD K OBSLUZE. ústředna CS-484E-3
NÁVOD K OBSLUZE ústředna CS-484E-3 OBSAH 1. Popis 2. Technické informace 3. Čelní panel 4. Stabilizační interval 5. Zobrazení a inicializace alarmů 6. Funkce "FAULT" 7. Instalace a údržba 8. Upozornění
VíceProgramovatelné kanálové konvertory série 905-PC
Programovatelné kanálové konvertory série 905-PC Kanálové konvertory série 905 PC jsou určeny ke konverzi digitálního nebo analogového TV kanálu v pásmu UHF. Konvertory jsou programovatelné a v rámci pásma
VíceIP 150 SWAN. verze Manuál. tovární heslo pro IP150 (module pasword) je paradox
IP 150 manuál IP 150 SWAN verze 4.00 Manuál tovární heslo pro IP150 (module pasword) je paradox VARIANT plus, spol. s.r.o., U Obůrky 5, 674 01 TŘEBÍČ, tel.: 565 659 625, technická linka 777 55 77 02 (pracovní
VíceRTX3 INSTALAČNÍ A PROGRAMOVACÍ NÁVOD V5.30
RTX3 Úvod INSTALAČNÍ A PROGRAMOVACÍ NÁVOD V5.30 RTX3 je bezdrátový dvoucestný 32-zónový rozšiřující modul pro ústředny IMPERIAL, DIGIPLEX-EVO, DIGIPLEX-848,DGP-NE96, Spectra SP, ESPRIT* a pro autonomní
Více6. NÁVRH ZABEZPEČOVAC RNICÍ 485
ČESKÉ VYSOKÉ UČENÍ TECHNICKÉ V PRAZE Fakulta elektrotechnická Katedra mikroelektroniky 6. ZABEZPEČOVAC OVACÍHO SYSTÉMU SE SBĚRNIC RNICÍ 485 Tomáš Vítek ZADÁNÍ 1. Navrhnout model komplexního zabezpečení
VíceKódová klávesnice s RFID čtečkou. ekey Strong OBRÁZEK KLÁVESNICE
Kódová klávesnice s RFID čtečkou ekey Strong OBRÁZEK KLÁVESNICE Autonomní kódová klávesnice s čtečkou RFID čipů pro ovládání elektrického zámku. Klávesnici je možné používat k vnitřnímu i venkovnímu použití.
VíceObsah Verze 1.01 OBSAH... 3 ÚVOD... 4. Základní technické parametry... 6
Obsah Verze 1.01 Obsah OBSAH... 3 ÚVOD... 4 PODMÍNKY PRO PROVOZ ZAŘÍZENÍ... 5 POPIS ZABEZPEČOVACÍ ÚSTŘEDNY REGGAE AMOS... 6 Základní technické parametry... 6 GSM/GPRS komunikátor... 7 Napěťové izolované
VíceGSM-01. Pro lepší pochopení tohoto výrobku, přečtěte si uživatelská příručka důkladně před použitím.
GSM-01 Pro lepší pochopení tohoto výrobku, přečtěte si uživatelská příručka důkladně před použitím. Dovozce a prodejce: www.alarmy-zabezpeceni.cz Hanse Ledwinky 200 742 21 Kopřivnice Česká republika Tel:
VíceSystém přenosu audiosignálu pro evakuační rozhlasy 200M-EVA.E BOX + DIN35-LOCK* Slave 2. Slave 4
BOX* Kruhová topologie LAN-RING 2x MM/SM univerzální optické porty s WDM 2x symetrické audio v MP3 kvalitě 2/8x IN, 2/8x OUT 1x relé LOCK 1x Přepěťová ochrana BOX + DIN35-LOCK* Provozní teplota 25 C do
VíceNAPÁJECÍ ZDROJE - PŘEHLED
NAPÁJECÍ ZDROJE - PŘEHLED ZDROJE UNIVERZÁLNÍ PS-BASE-13V4A - Výstupní proud: 4,2 A, přehřátí PS-BASE-13V8A - Výstupní proud: 8,5 A, přehřátí PS-BASE-13V12A - Výstupní proud: 12,5 A, přehřátí PS-BASE-13V16A
VíceSebury BC verze 2.0. Instalační manuál
Sebury BC-2000 verze 2.0 Instalační manuál BC-2000 Obsah 1. POPIS... 3 1.1 ZÁKLADNÍ VLASTNOSTI... 3 1.2 TECHNICKÉ PARAMETRY... 3 2. MONTÁŽ... 4 2.1 ZAPOJENÍ... 5 2.2 RESET NA TOVÁRNÍ NASTAVENÍ... 5 3.
VíceMG5000 V4.70 MG5050 V4.70 MG5050 EN V4.96 SP 5500 V4.9 SP 6000 V4.9 SP 7000 V4.9 INSTALAČNÍ NÁVOD
MG5000 V4.70 MG5050 V4.70 MG5050 EN V4.96 SP 5500 V4.9 SP 6000 V4.9 SP 7000 V4.9 INSTALAČNÍ NÁVOD Obsah 1. ÚVOD...7 1.1 Vlastnosti...7 1.1.1 Změny ve verzi 3.2...7 1.1.2 Změny ve verzi 3.0...8 1.2 Specifikace...8
VíceUživatelský manuál. KNXgal. řízení zabezpečovacích ústředen. Galaxy ze sběrnice KNX. napájeno ze sběrnice KNX. indikace komunikace na KNX
KNXgal Uživatelský manuál verze 1.2 řízení zabezpečovacích ústředen Galaxy ze sběrnice KNX napájeno ze sběrnice KNX indikace komunikace na KNX a s ústřednou Galaxy montáž na DIN lištu (1 modul) nastavitelné
VíceJablotron FM102 samolepící magnet. Jablotron FM102 samolepící magnet. Jablotron FM106 samolepící magnet. Cena: 82 Kč. Cena: 82 Kč.
Jablotron FM102 samolepící magnet Číslo produktu: 0701-046 Výrobce: SENTEK Cena: 82 Kč Jablotron FM102 samolepící magnet Číslo produktu: 0701-047 Výrobce: SENTEK Cena: 82 Kč Jablotron FM106 samolepící
VíceDIGIPLEX MODULY BUS. Manuál. DM 50, 60, 70 ZC1 NV75MX/NV75MW NV35MX NV780MX str. 2 str. 2 str. 3/4 str. 5 str. 6
DIGIPLEX MODULY BUS Manuál DM 50, 60, 70 ZC1 NV75MX/NV75MW NV35MX NV780MX str. 2 str. 2 str. 3/4 str. 5 str. 6 ZX1, ZX4, ZX8 PGM4, PGM1 PS17 str. 7 str. 8 str. 10 AMD2 HUB2 Události PGM str. 11 str. 14
VíceOptické převodníky sběrnic DSC POWER, PARADOX EVO, SATEL INTEGRA FIWRE-S-PDS BOX* BOX + DIN35-LOCK* ** napájení ze sběrnice
BOX* BOX + DIN35-* Digitální modulace 1x SC/PC optický konektor 2x data BUS 1x relé NO/NC Přepěťová ochrana Proudová ochrana napájení Provozní teplota 40 C do +70 C OBJEDNACÍ NÁZEV KÓD NAPÁJENÍ * 1-004-290
VíceDigitální optopřevodníky RS485, RS422 a kontakty. BREAK-xDW-S-4C
xdw-s-4c Digitální modulace 1x SC/PC optický konektor s WDM 2x RS485 nebo 1x RS422 kompatibilní se standardy do 1Mbps 1x digitální vstup 1x relé NO 1x relé LOCK NO/NC Přepěťová ochrana Proudová ochrana
VíceBREAK-TDW-4C i RDW-4C
BREAK-TDW-4C i RDW-4C BOX I Digitální modulace I Přenos jedním vláknem SM nebo MM I Integrovaná přepěťová ochrana I 2x RS485 nebo 1x RS422 I 2x Relé NO I 1x Relé LOCK NO/NC I 2x Digitalní INPUT BOX* OBJEDNACÍ
VíceBabyware Software pro nastavení a naprogramování ústředen Instalační příručka
Babyware Software pro nastavení a naprogramování ústředen Instalační příručka Potvrdíme, že souhlasíte s licenčními podmínkami kliknutím na : I agree to the terms of this licence agreement Aktuální verze
VíceSada videotelefon V2W Manuál
Sada videotelefon V2W Sada videotelefonu komunikace přes dva vodiče Obsah OBSAH...2 KABELÁŽ...2 1.0 POPIS...3 2.0 VLASTNOSTI...3 2.1 TECHNICKÉ PARAMETRY... CHYBA! ZÁLOŽKA NENÍ DEFINOVÁNA. 2.3 POPIS JEDNOTEK...4
VíceBREAK-TDW-4C a BREAK-RDW-4C
BREAK-TDW-4C a BREAK-RDW-4C BOX BOX + DIN35-LOCK* RACK Digitální modulace 1x MM/SM univerzální optický port s WDM 2x RS485 nebo 1x RS422 kompatibilní se standardy do 1Mbps 2x digitální vstup 2x relé NO
VíceEVO48 V1.4x EVO192 V1.4x
EVO48 V1.4x EVO192 V1.4x Programovací návod (Verze 1.4x) Instalační kód (továrně : 000000 sekce [1000]) Umožňuje plný přístup do programování, neumožní zastřežení a odstřežení systému. Master kód (továrně
VíceBEZDRÁTOVÉ POHYBOVÉ ÈIDLO VYSÍLAÈ KOMPATIBILNÍ S PØIJÍMAÈI ØADY WS3xx
BEZDRÁTOVÉ POHYBOVÉ ÈIDLO WS380 VYSÍLAÈ KOMPATIBILNÍ S PØIJÍMAÈI ØADY WS3xx Nastavitelné parametry: doba sepnutí 5 s až 10 min. citlivost na světlo 3 až 1000 Lux maximální detekční vzdálenost 5 až 10 m
VícePŘIJÍMAČ DÁLKOVÉHO OVLÁDÁNÍ FLOXR
PŘIJÍMAČ DÁLKOVÉHO OVLÁDÁNÍ FLOXR Technické údaje Pracovní frekvence 433,92 MHz Vstupní impedance 52 Ω Citlivost 0,5 µv Napájení 10-28 V st/ss Klidová spotřeba 15 ma Spotřeba při 1 sepnutém relé 35 ma
VíceBezdrátový multizónový modul
s 1 428 Bezdrátový multizónový modul pro podlahové vytápění / zónové topné systémy RDE-MZ6 Bezdrátový multizónový modul RDE-MZ6 s napájením AC 230 V Montáž na DIN lištu (součástí dodávky modulu) 2-polohová
VíceMU3-N/6U. Technické Parametry
Ústředna EZS do 19" rozvaděče RACK, RAM 496kB 4 sloty, 256 modulů, 1000 podsystémů, >2000 vstupů, >5000 výstupů, zdroj 14V/5A Objednací kód: 0201501350 Záruka: 3 roky Technické Parametry Parametr Hodnota
VíceDIGIPLEX 848. verze 4.0, Instalační manuál. Instalační kód: Hlavní master kód:
DIGIPLEX 848 DIGIPLEX 848 verze 4.0, 4.10 Instalační kód: 000000 Hlavní master kód: 123456 VARIANT plus, spol. s.r.o., U Obůrky 5, 674 01 TŘEBÍČ, tel.: 568 841 440 technická linka 777 55 77 02 (pracovní
VíceBezpečnostní GSM poplašný systém. Návod k použití. Schéma zapojení hlavní jednotky. 4 drátová a 6 bezdrátových ochranných zón;
Schéma zapojení hlavní jednotky SP + SP- připojený reproduktor SP- uzemnění (GND) Drátové zóny: L1 až L4 jsou vodiči připojované zóny, od příslušného vstupu a země. Na svorkách není napětí, ale jsou uzpůsobeny
VíceDOMINUS Millennium MU4-N
Ústředna EZS, RAM 496 kb, 8 slotů, 512 modulů, 1000 podsystémů, >4000 vstupů, >10000 výstupů, zdroj 14V/10A Objednací kód: 0201501440 Záruka: 3 roky Popis Největší ústředna z produktové řady Dominus Millennium.
Více
