OCELOVÁ A POLYMEROVÁ VLÁKNA

Rozměr: px

Začít zobrazení ze stránky:

Download "OCELOVÁ A POLYMEROVÁ VLÁKNA"

Jaromír Vít Špringl
před 7 lety
Počet zobrazení:

1 OCELOVÁ A POLYMEROVÁ VLÁKNA Platné EN normy pro vláknobetony Pro posuzování vláken platí v současné době následující EN normy : Tyto normy se týkají však výrobců vláken, posuzování výroby a kontrole kvality vláken, včetně prokázování vlivu vláken na beton. EN EN EN EN Přestože norma EN pro posouzení vlivu vláken na beton posuzuje zbytkovou pevnost betonu v tahu za ohybu po vzniku trhliny, nelze tyto výsledky podle zkoušky v této normě uvedené používat pro dimenzování vláknobetonových dílců.

2 Směrnice pro vláknobeton v Evropské unii Rakousko Richtlinie für Faserbeton Richtlinie Spritzbeton Erhohte Brandschutz Německo Merkblatt für Stahlfaserbeton v současné době učinnost přebírá Richtlinie Richtlinie für Faserbeton Aktualizace je již v souladu s EN 206 s DIN 1045 Česká republika Směrnice vláknobeton autorů Trtík Vodička TP 1 - Českomoravský beton Heidelberger V současné době se zpracovává nová směrnice pro navrhování vláknobetonů. Ocelová a polymerová vlákna Dělení vláken dle EN Ocelová vlákna se zařazují do skupin podle základního materiálu použitého pro výrobu. Polymerová vlákna dle EN Pro použití se statickou funkcí v betonu a malt,ě nebo injektážní maltě Pro jiná použití v betonu a maltě Mikrovlákna Makrovlákna

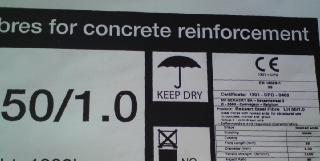

3 Dokumentace vláken a označování Technický list vláken Vyhodnocení účinnosti typu vláken Normové označení palety Dokumentace QM Dokumentace vláken a označování CE

4 Dokumentace vláken dle kap. 5.8 EN STEJNÝ VÝKON PŘI ROZDÍLNÉM DÁVKOVÁNÍ Doporučení Typický ideální graf průběhu přetvárné křivky vláknobetonu Nesprávný graf průběhu přetvárné křivky vláknobetonu

5 Doporučení Graf průběhu přetvárné křivky vláknobetonu s prokluzujícími vlákny Síla v kn Průhyb v mm Mikrovlákna a Makrovlákna Fibrilovaná vlákna Monofilamentní vlákna Makrovlákno

i větším počtem vláken Makrovlákna porovnání s ocelovými vlákny

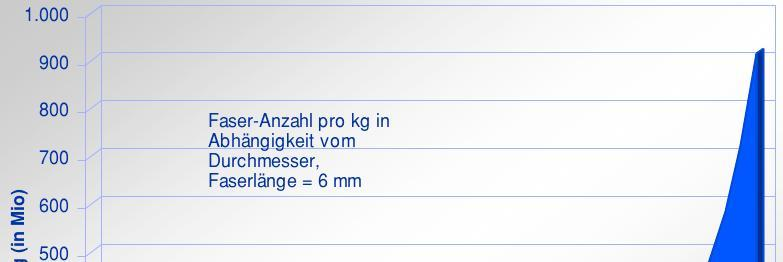

6 Polymerová vlákna závislost průměru a počtu vláken Stoupající faktor účinosti vláken je zapříčiněn menším průměrem vlákna a tím i větším počtem vláken Makrovlákna porovnání s ocelovými vlákny Porovnání vláken : C 20/25 6 kg/m 3 makrovláken 20 kg/m 3 ocelových vláken

ohybu Rozměry těles: 100/100/400mm 150/150/700mm 150/150/700mm

7 Průhyb na trámcích ocelové vlákno/makrovlákno Ocelové vlákno Makrovlákno Makrovlákno Zkoušení Zbytkovámateriálových pevnost v tahu vlastností za ohybu Rozměry těles: 100/100/400mm 150/150/700mm 150/150/700mm 150/150/700mm se zářezem Rozpětí: 300mm 450mm 550mm 600mm bez zářezu 3 bodový ohyb 4 bodový ohyb

8 Zkoušení Zbytková materiálových pevnost v vlastností tahu za ohybu EN RICHTLINIE A MERKBLATT Zbytková pevnost v tahu za ohybem Porovnání l/d 60 - l/d 30 dávkování 30 kg Porovnání l/d 60 - l/d 30 dávkování 30/60kg

9 ] Zbytková pevnost v tahu za ohybem Relace mezi tahovou pevností vlákna a zbytkovou pevností v tahu za ohybu vláknobetonu N SFB-Biegebalken Harex-Fasern DE 60/1.0 normalfest 35 kg/m³ Stahlfasern Kraft [kn] M Durchbiegung in Balkenmitte [mm] Kraft [kn] SFB-Biegebalken Harex-Fasern DE 60/1.0 mittelfest 35 kg/m³ Stahlfasern Durchbiegung in Balkenmitte [mm] 5 Kraft [kn] H SFB-Biegebalken Harex-Fasern DE 60/1.0 hochfest 35 kg/m³ Stahlfasern Durchbiegung in Balkenmitte [mm]
