1 Návěsné otočné pluhy EuroDiamant a VariDiamant

2 EuroDiamant a VariDiamant Koncept Srůstem nároků zemědělských podniků se neustále zvyšují také požadavky na moderní polonesené otočné pluhy. Oba polonesené pluhy EuroDiamant a VariDiamant firmy LEMKEN splňují tyto vysoké požadavky v širokém měřítku zejména pokud se týká obsluhy, kvality a zvyšování produktivity práce. pluh má vynikající manévrovací schopnostt s velkou plošnou výkonností a na úzkých souvratích se otáčí plynule. jednoduchá obsluha nastavování šířky pracovních záběrů podle různých půdních a klimatických podmínek je důležitým přínosem pro ekologickou a hospodárnou orbu. velmi vysoká stabilita pluhů odpovídá rostoucím tažným výkonům traktorů při větších pracovních záběrech. i přes velké pracovní záběry mohou pluhy orat co nejblíže k plotům, příkopům apod. až do samého okraje pozemku. předradličky se dají přestavovat rychle, jednoduše a bez nářadí. přeprava po veřejných komunikacích je i při vysokých rychlostech bezpečná a bez většího zatížení traktoru. Vyšší životnost opotřebitelných dílů vede k úspoře nákladů na orbu.

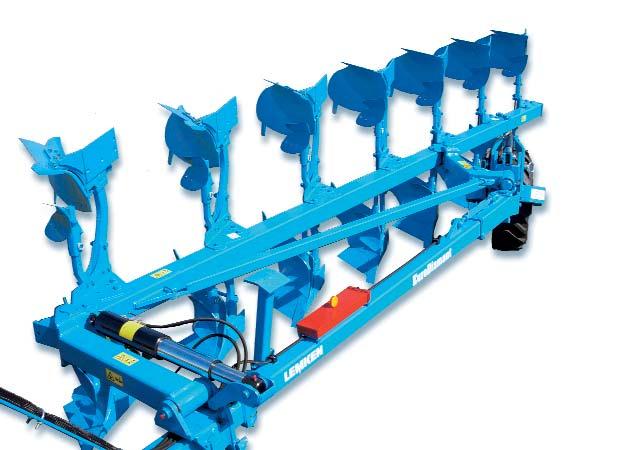

3 Technika, která se vyplatí EuroDiamant 8 a 10 VariDiamant 10 čtyřnásobně přestavitelná šířka pracovního záběru od 33, 38, 44 nebo 50 cm na orební těleso pěti- až devítiradličný pluh v pracovních šířkách od 165 do 450 cm také s automatickým nonstop jištěním EuroDiamant 10 také v provedení on-land hydraulicky plynule nastavitelná šířka pracovního záběru od 30 do 55 cm na orební těleso pěti- až devítiradličný pluh v pracovních šířkách od 150 do 495 cm také s automatickým nonstop jištěním také v provedení on-land

4 Připojení, odstavení, otočení Stabilní závěs pluhu Výškově stavitelná odstavná podpěra Funkčně spolehlivý otočný mechanizmus Závěsný hřídel kategorie II nebo III je průběžný a odpružený. Tlumí větší nárazové zatížení a tím chrání traktor a závěs pluhu. Čep pluhu je ze zušlechtěné oceli uložený v kuželíkových ložiscích a snadno mazatelný. To zajišťuje velkou stabilitu a dlouhou životnost. Odstavná podpěra se dá vícekrát výškově přestavit. Lze tak nastavit optimální polohu závěsu pro připojení a odpojení k traktoru. Zajišťovacím čepem se odstavná podpěra rychle a jednoduše uvede z parkovací do přepravní, případně pracovní polohy. Dva teleskopické válce otáčejí pluh plynule bez zbytečných rázů o 180. Přesné nastavování sklonu se provádí seřizovacími šrouby pro každou stranu samostatně.

5 Vynikající pohyblivost Vedení hadic Velký volný prostor Jednoduché otáčení K ochraně před poškozením jsou hydraulické hadice zčásti opláštěné a bezpečně vedené. Hydraulické hadice pro přestavení šířky pracovních záběrů a pro opěrné kolo jsou integrovány v rámu stabilizátoru a tím i účinně chráněny před poškozením a znečištěním. Velký volný prostor mezi závěsem pluhu a traktorem umožňuje natočení o 90. Natáčením pluhu se automaticky řídí i návěsné kolo. Optimální souhra otočného mechanizmu a návěsného kola umožňuje i v kopcovitém nebo obtížném terénu rychlé a snadné otáčení na úzké souvrati.

6 Univerzální využití Práce bez ucpávání Nastavení pluhu Skříňka na nástroje Umístění orebních těles bočně od rámu a tvar slupic vytváří neobvykle velké rozestupy mezi orebními tělesy. Tím se zamezuje ucpávání také při malých pracovních záběrech. Slu- Pice jsou standardně vybavené dvojitou střižnou pojistkou proti přetížení, což zabezpečuje velkou spolehlivost a vylučuje kroucení slupic při nárazu na překážku. Záběr prvního tělesa se nastavuje pomocí vřetena. Na přání může být vřeteno nahrazeno hydraulickým válcem ovládaným z kabiny traktoru. Individuální volba šířky záběru pluhu zajišťuje co možná nejlepší pracovní výsledek: Úzká seťová brázda lepší drobení jednoduchá příprava seťového lůžka méně pracovních operací Široká zimní brázda povrch s hrubými skývami větší plošný výkon správné promrznutí Pluhy LEMKEN se vyznačují snadnou údržbou. Nářadí, střižné šrouby a jiné potřebné díly jsou kdykoliv k dispozici ve skříňce na nářadí.

7 Přestavování šířky pracovních záběrů Pevná rámová konstrukce Plynule přestavitelná šířka pracovního záběru Uložení Vario krytá korunková matice fixně osazené pouzdro rám pluhu pevně uchycený čep uložení mazací místa fixně osazené pouzdro Robustní rám ze čtyřhranného profilu z mikrolegované jemnozrnné oceli se vyznačuje nižší hmotností, velmi vysokou stabilitou a dlouhou životností. Rám může být také dodatečně prodloužen o jeden pár orebních těles. Čepy pro přestavení šířky záběru pluhu EuroDiamant jsou s rámem pevně sešroubovány. Po uvolnění centrálního šroubu se mohou nastavit čtyři různé pracovní záběry mezi 30 a 50 cm. Příruby pro uchycení výkyvných držáků slupic jsou našroubovány na rámu. Tím se dosahuje velká stabilita, zvýšená pevnost a vysoká přesnost slícování dílů. Otočný bod výkyvných držáků slupic umístěných vedle rámu leží blízko k orebnímu tělesu. Tím jsou ložiska a konstrukční díly vystaveny jen malému zatížení. Pracovní záběr je plynule nastavitelný přes dvojčinný hydraulický válec. Hlavní ložiskový čep výkyvného držáku slupic Vario je opatřen upínacími pouzdry a připevněn k přírubě rámu tak, aby se nekroutil. Výkyvný držák slupic Vario je rovněž pevně uložen v pouzdrech. Tato obě mazaná pouzdra pro přestavování záběru zaručují vysokou životnost ložisek i v nejtvrdších podmínkách. Při opotřebení může být každá součástka samostatně vyměněna.

8 Vynikající na poli, bezpečný na silnici Velké kombinované kolo Přeprava Vysoce dimenzované kombinované kolo minimalizuje tlak na půdu při orbě a zaručuje požadovanou bezpečnost při provozu na veřejných komunikacích. Pracovní hloubka pluhu se nastavuje vpředu hydraulicky pomocí tříbodového závěsu a vzadu pomocí hydraulicky nastavitelného kombinovaného kola. Zajišťovací čep slouží jako regulátor hloubky. Doraz na kombinovaném kole zamezuje přílišnému zahloubení pluhu. Tím je vždy vytvořen dostatečný volný prostor mezi stabilizátorem a půdou. K rychlé a bezpečné přepravě po veřejných komunikacích se polonesený otočný pluh otočí do středové polohy a zajistí se dvojicí blokovacích ventilů. Může pak být tažen bezpečně za traktorem jako jednonápravový přívěs. Traktor i pluh je tak účinně chráněn proti přetížení.

9 Orat až do samého okraje pozemku Optimální poloha tažného bodu a přenášení tažné síly Orba na okrajích s možností doplnění o další radlici EuroDiamant Pracovní záběr ca. 50 cm/oreb. těleso tažný bod EuroDiamant Pracovní záběr ca. 50 cm/oreb. těleso Tažný bod pluhu je předem nastavený a leží před spodními táhly závěsu. Tím, že tažný bod leží daleko vpředu, se dosahuje ideální linie tahu traktor/pluh. Tento průběh linie tahu snižuje tlak plazů a šetří pohonné hmoty i při různých pracovních záběrech. Boční polohou návěsného kola pluhu se zmenšuje nejen zatížení rámu pluhu, nýbrž také vzdálenost kol traktoru ke kolu poloneseného pluhu. Toto se projevuje pozitivně na manévrovací schopnosti soupravy na souvrati. U pluhů, které jsou vybaveny přírubou pro připojení další radlice, umožňuje poloha kola pluhu orbu na okrajích až těsně k sousední parcele. V pětiradličném provedení jede pneumatika kola přímo vedle brázdy. Je-li pluh rozšířen o jedno orební těleso, vede stopa návěsného kola uvnitř záběru pluhu.

10 Pracovní schopnost v těžkých podmínkách Předradličky Plochá slupice Přestavení elevačního úhlu M2 M3 D1 Speciální předradličky D1, M3 a M2 spoluvytvářejí čistý povrch ornice i při velkém množství organické hmoty. Pracovní hloubka se nastavuje zajišťovacím čepem rychle a jednoduše. Řada otvorů ve slupici zabezpečuje výškově přesně stejné uchycení a tak jednotnou kvalitu práce všech předradliček. Předradličky D1 a M2 je možné na přání vybavit zahrnovačem. Umístěním základního tělesa na plochou slupici je vyloučeno zdeformování předradliček. Veškeré varianty radliček a odhrnovaček se dají bezproblémově vyměnit, protože základní těleso je pro všechny předradličky stejné. Pro orbu bez předradliček se vyjmutím čepu a vysunutím předradličky základní těleso rychle demontuje. Na přání je možno dodávat Euro- Diamant a VariDiamant se střižnou pojistkou s rychlým přestavením elevačního úhlu jednotlivých předradliček. Tímto přestavením je možné přesně nastavit zaklápění organické hmoty. Přestavení pracovní hloubky Předradličky pluhů EuroDiamant a VariDiamant s automatickou pojistkou lze výškově posunovat na slupicích. Přestavení pracovní hloubky se provádí také zde bez použití nářadí zajišťovacími čepy. Bude-li požadováno přestavování elevačního úhlu, je možno pro tento účel namontovat držák s variabilním uložením úhlu předradličky šrouby připevněný k rámu.

11 Rychlé přestavování bez nářadí Zahrnovací límce Kotoučové krojidlo Podrývací trn Zahrnovací límce jsou montovány přímo na odhrnovačku a jsou variabilně nastavitelné. Zajišťují práci bez ucpávání a zaklopují rostlinný materiál. Hladké kotoučové krojidlo o průměru 500 mm je po obvodu kotouče plošně tvarované průlisy. Tím se dosahuje nuceného pohonu i při krájení velkého množství organické hmoty. Zahlubovací úhel a tím pracovní hloubka krojidla lze snadno nastavit svislým výkyvem ramene kotoučového krojidla. Kotoučové krojidlo je vždy na straně k zorané půdě hladké a dvojnásobně utěsněný náboj je chráněn vůči průniku nečistot. Unikátním tvarem podrývacího trnu se dosahuje velmi intenzivní kypřící efekt. Podrývací trn je hloubkově přestavitelný bez nářadí a může být případně také jednoduše demontován. Všechny opotřebitelné díly, lze snadno jednotlivě měnit. Vodící plech zabraňuje opotřebení na slupici.

12 Tandemová pojistka Průběh síly na špici orebního tělesa Charakteristika vyhlubování orebních těles Náraz na překážku Síla (dan) VariDiamant 10 vypínací síla zahlubovací síla VariDiamant 10 HydriX vypínací síla zahlubovací síla výška zdvihu (cm) Měkké, bezrázové jištění zajišťují dvojité tlakové pružiny nebo hydraulické válce. Patentovaný systém táhel pracuje tak, že síla při zvednutí orebních těles pomalu klesá a při zahlubování zase přiměřeně narůstá. Řízená velikost síly při zvedání a opětovném zahlubování umožňuje stabilní vedení orebních těles a bezporuchovou práci na kamenitých půdách. Na vzpěrném válečku uloženém mezi tandemovými upevňovacími tělesy nenastávají ani při zvedání ani při opětovném zahlubování prakticky žádné třecí síly. To znamená, že ztráta síly při opětovném zahloubení orebního tělesa do půdy je redukována na minimum. Z toho plyne jednoznačná charakteristika: měkké, bezrázové zvedání a řízené plynulé znovuzahlubování orební jednotky. Při najetí na překážku se mohou elastická upevňovací tělesa a slupice z kvalitní zušlechtěné pružné oceli vyhnout také do strany. Přitom jsou upevňovací tělesa pevně vedena, takže za žádných okolností nevybočí ven z uložení. Jak držáky slupic tak také upevňovací tělesa s válečkem jsou sešroubována, nejsou svařena. To zajišťuje vysokou míru stability a dlouhou životnost jednotlivých prvků systému jištění.

13 Hydraulické jištění HydriX Střižná pojistka Možnosti seřízení a údržba Bezpečnost za všech okolností I kdyby se snad někdy špička orebního tělesa pevně zaklínila pod kámen, kořen stromu nebo skálu, je pluh chráněn přídavnou sériově zabudovanou střižnou pojistkou proti přetížení. Střižný šroub je možno opět rychle nahradit za nový a pluh může ihned pokračovat v práci. Hydraulická pojistka pracuje v rozsahu 50 až 140 barů a ovládá se ručně pomocí seřizovacího ventilu na rozvaděči: přizpůsobení půdním podmínkám je možno individuálně nastavit na rozvaděči pluhu propojeném srozvaděčem traktoru. dodatečné nastavování se sledováním manometru není potřebné. pevné spojení mezi upevňovacím tělesem a rámem dovoluje nepatrné systémové tlaky u pojistky proti přetížení HydriX. vyrovnávací tlakový zásobník systému nepodléhá povinným tlakovým zkouškám TÜV. Pro orbu v kamenitých podmínkách s výrazně se měnícími půdami se dá snadno nastavit velikost vypínací síly. U hydraulické verze LEMKEN HydryX lze tlak v hydraulickém systému individuálně seřídit. V lehkých půdách se oře s nejnižší jisticí silou, takže kameny nejsou vytahovány na povrch. Při změně podmínek na těžší, popř. tvrdší půdy, zvýší traktorista tlak na rozvaděči traktoru. Orební tělesa se také v těchto podmínkách pohybují v půdě stabilně. Stranová pojistka proti přetížení (volitelná výbava) je určena především k výbavě pluhu VariDiamant pro pozemky s velmi velkými kameny. Dvojité pružiny v ústrojí ovládacího táhla nastavení šířky záběru zajišťují možnost ještě většího vychýlení celého orebního tělesa. Narazí-li špička orebního tělesa nebo odhrnovačka bočně na kámen, slouží tažné pružiny bočního jištění jako zachycovače kynetické energie. Orební těleso se vychýlí a pak se zase spolehlivě vrátí zpět do původní polohy.

14 Progresivně tvarovaná orební tělesa Orební těleso - Dural Pásková odhrnovačka Konstrukční sestava orebního tělesa plaz plazové krojidlo klín plazu hruď odhrnovačky pásková odhrnovačka ostří špička ostří pancéřovaná špička ostří plná odhrnovačka hruď odhrnovačky Těleso radlice je tepelně zušlechtěné a tím vysoce stabilní proti opotřebení. Na slupicích je speciálně přichycené tvarovanou hlavou tělesa jejíž uchycení umožňuje exaktní nastavení elevačního úhlu odhrnovačky. Hladký přechod od ostří a špičky ostří k odhrnovačce a celkový tvar orebního tělesa mající minimální odpor tak činí pluh v tahu ještě lehčí. Odhrnovačky z kalené speciální oceli mají díky svému tvaru minimální opotřebení a v hlavní opotřebitelné části nemají žádné šrouby. Obzvláště dimenzovaná špička ostří je demontovatelná a tím není její výměna finančně náročná. Pásky odhrnovačky jsou ze silné, kvalitně prokalené speciální oceli a jsou jednotlivě vyměnitelné. Upevňovací šrouby jsou hluboko zapuštěné, aby garantovaly pevné uchycení pásků i po extrémně dlouhém používání. Páskové i plné odhrnovačky mají stejné základní těleso. Radlice jsou dělené, vyrobené z mikrolegované borové oceli. Přesná návaznost dílů zabraňuje ulpívání kořenů nebo cizích těles. Vysoké zhutnění materiálu a mimořádná pevnost zaručují odolnost proti lomu a opotřebení. Zóna opotřebení pluhového ostří je rozšířena na podstatně větší plochu než u běžných radlic a tím je snížen celkový otěr materiálu. Vyměnitelná špička ostří garantuje svou pevností, materiálem i tvarem minimální opotřebení a správné zahlubování. Mimořádně široké plazy s velkou opěrnou plochou dále zlepšují vedení pluhu. Lze je čtyřikrát obrátit mají čtyřnásobné použití při opotřebení. Optimální využití plazového krojidla podstatně snižuje podíl jejich opotřebení. Uchycení plazového krojidla se nachází ve stínu řezných částí a tím je chráněno před opotřebením a poškozením. Řezný úhel je zešikmen směrem dozadu a otevřen směrem nahoru, čímž nedochází k uvíznutí kamenů, kořenů atd. Špička ostří a vlastní ostří orebního tělesa je pokryto speciálním tvrdokovem, což zaručuje velmi vysokou životnost a výrazně vyšší hospodárnost. Na oba díly se tvrdokov nanáší jednostranně zespodu. Tím vzniká samoostřící efekt.

15 Orba on-land s naváděním do brázdy Furchen-Scout On-land nastavení Horizontální tažný bod Obslužný terminál a senzory Podle typu traktoru nebo pneumatik se může polonesený otočný pluh přestavovat hydraulicky ze sedačky traktoru na orbu on-land nebo na orbu v brázdě. Přední výkyvné opěrné kolo je pro orbu on-land umístěné uvnitř rámu pluhu. Tím dosahujeme dostatečně širokou vzdálenost mezi brázdou a kolem traktoru při orbě on-land. Pro orbu v brázdě se kolo zablokuje do středové polohy - demontáž není nutná. Horizontální tažný bod lze výškově nastavit jednoduše přestavením čepu. Tím se může cíleně zatížit zadní náprava traktoru. U pásových traktorů se tažný bod pluhu přestaví dolů, aby se dosáhlo stejnoměrného zatížení pásu. Tím se dosáhne u všech traktorů optimálního přenášení tažné síly při minimálním prokluzu. Vrámci volně programovatelných limitních hodnot informuje měřicí systém obsluhu světelnými ukazateli nad obslužnými tlačítky terminálu, že se blíží regulovaným hranicím, popř. je překračuje. Na základě těchto hodnot obsluha traktoru koriguje polohu pluhu. Tři senzory samonaváděcího systému do brázdy Furchen-Scout (volitelná výbava) měří nepřetržitě vzdálenost ramene pluhu k brázdě. Palubní počítač zpracovává naměřené údaje a reguluje pomocí hydraulického válce a návazně řízeného magnetického ventilu správnou polohu pluhu k okraji brázdy. Neúmyslné vybočení traktoristy při řízení je automaticky korigováno vzdáleností pluhu k okraji brázdy. Všechny regulační impulsy se dějí bez časové prodlevy, protože se měří vzdálenost k okraji brázdy před prvním orebním tělesem. Tak je vždy zajištěna přesná šířka záběru první radlice.

16 Přehled výrobního programu EuroDiamant 8 Rám čtyřhranného profilu 140 x 140 x 10 mm Pracovní záběr ca. cm Hmotnost ca. kg do kw/ps 118/ / / /180 Rozestup oreb. těles cm Výška rámu cm X-provedení* x x x x EuroDiamant 10 Rám čtyřhranného profilu 160 x 160 x 10 mm Pracovní záběr ca. cm Hmotnost ca. kg do kw/ps 155/ / /240 od 125/170 od 125/170 od 140/190 od 140/190 od 140/190 Rozestup oreb. těles cm Výška rámu cm Provedení onland x x x x x x x X-provedení* x x x x x x VariDiamant 10 Rám čtyřhranného profilu 160 x 160 x 10 mm Pracovní záběr ca. cm Hmotnost ca. kg do kw/ps 155/ / /240 od 125/170 od 125/170 od 140/190 od 140/190 od 140/190 Rozestup oreb. těles cm Výška rámu cm Provedení onland x x x x x x x x X-provedení* x x x x x x * X-provedení (provedení s automatickým Non-Stop jištěním pružinou) nutno přičíst ca 15% hmotnosti Všechny údaje, rozměry a hmotnosti jsou součásti nepřetržitého technického vývoje a tím pádem jsou nezávazné. Údaje o hmotnosti se vždy vztahují na stroj v základní výbavě. Změny zůstávají vyhrazeny. LEMKEN GmbH & Co. KG Weseler Str. 5, D Alpen Postfach 11 60, D Alpen Telefon (+49) / 81-0 Fax (+49) / lemken@lemken.com Internet: Váš LEMKEN-odborný prodejce: FS. B.o.s.s 03/ /CS
