1 Kontakt PERI, spol. s r.o. bednění lešení služby Průmyslová Jesenice u Prahy tel.: info@peri.cz Obsah Strana PEP Ergo 2 Poslední změny Datum Iniciály Strana Nová verze 09/2015 I fw PEP 20, 30 7 Příslušenství 11 Vysvětlivky znaků 23 Jen pro interní použití. NK_20_ _PEP 1537_cz 1 23

2 PEP ERGO Č. Číslo výrobku 1 1 Hlavová deska 2 G hák 2 3 Stavěcí matice 4 Vnější trubka 3 5 Prolis 4 6 Základní deska Platný pro Číslo výrobku Stropní stojka PEP ERGO B Stropní stojka PEP ERGO B Stropní stojka PEP ERGO D Stropní stojka PEP ERGO D Stropní stojka PEP ERGO D Stropní stojka PEP ERGO D Stropní stojka PEP ERGO D Stropní stojka PEP ERGO E Stropní stojka PEP ERGO E Jen pro interní použití. NK_20_ _PEP 1537_cz 2 23

3 PEP ERGO Promáčknutí/prohnutí na vnitřní trubce pokud není trubka pohyblivá Tabulka (str. 4) hloubka promáčknutí > 7 mm Tabulka (str. 4) Promáčknutí/ prohnutí na vnější trubce pokud není trubka pohyblivá Tabulka (str. 4) hloubka promáčknutí > 7 mm Tabulka (str. 4) Jen pro interní použití. NK_20_ _PEP 1537_cz 3 23

4 Výrobek Výměna vnitřní trubky Výměna vnější trubky Náhradní díl Číslo servisního artiklu Náhradní díl Číslo servisního artiklu PEP ERGO B PEP ERGO B PEP ERGO D PEP ERGO D PEP ERGO D PEP ERGO D PEP ERGO D PEP ERGO E PEP ERGO E Jen pro interní použití. NK_20_ _PEP 1537_cz 4 23

5 PEP ERGO Ohnutá hlavová nebo základní deska > 10 mm Bez přípustného ohnutí Stavěcí matice odtržená část prasklina G hák chybí nefunkční (B-300) (B-350) (E-300) (E-400) (D-150) (D-250) (D-350) (D-400) (D-500) Jen pro interní použití. NK_20_ _PEP 1537_cz 5 23

6 PEP ERGO Prasklina ve sváru Pojistka proti vyšroubování chybí Svařovaná/nahřátá trubka Olej nebo mazivo v závitu Jen pro interní použití. NK_20_ _PEP 1537_cz 6 23

7 PEP 20, 30 Č. Číslo výrobku 1 1 Hlavová deksa 2 G hák 2 3 Stavěcí matice 4 Vnější trubka 3 5 Základní deska 4 Platný pro Číslo výrobku Stropní stojka PEP Stropní stojka PEP Stropní stojka PEP Stropní stojka PEP Stropní stojka PEP Stropní stojka PEP Stropní stojka PEP Stropní stojka PEP Stropní stojka PEP Jen pro interní použití. NK_20_ _PEP 1537_cz 7 23

8 PEP 20, Promáčknutí/prohnutí na vnitřní trubce pokud není trubka pohyblivá Promáčknutí/ prohnutí na vnější trubce, vnitřní trubka není pohyblivá délka od základní desky 50 cm délka od základní desky > 50 cm Jen pro interní použití. NK_20_ _PEP 1537_cz 8 23

9 PEP 20, Ohnutá hlavová nebo základní deska > 10 mm Bez přípustného ohnutí Stavěcí matice odtržená část prasklina G hák chybí nefunkční Jen pro interní použití. NK_20_ _PEP 1537_cz 9 23

10 PEP 20, Prasklina ve sváru Svařovaná/nahřátá trubka Olej nebo mazivo v závitu Jen pro interní použití. NK_20_ _PEP 1537_cz 10 23

11 Trojnožka PEP Ergo (107152) Ohnutý výložníik 10 mm > 10 mm Ohnuté upínací držadlo Stanovená vzdálenost 70mm 3 mm ohnutí > 3 mm ohnutí Jen pro interní použití. NK_20_ _PEP 1537_cz 11 23

12 Univerzální trojnožka (028000) Č. Číslo výrobku 1 1 Otočný výložník Upínací držadlo Palcová matice Pevný výložník Jen pro interní použití. NK_20_ _PEP 1537_cz 12 23

13 Univerzální trojnožka Ohnutý otočný výložník je možné narovnat není možné narovnání Ohnutý pevný výložník je možné narovnat není možné narovnání Jen pro interní použití. NK_20_ _PEP 1537_cz 13 23

14 Univerzální trojnožka Ohnuté upínací držadlo > Poškozená palcová matice Jen pro interní použití. NK_20_ _PEP 1537_cz 14 23

15 Rám PRK Č. Číslo výrobku 1 1 Úchyt PRK levý Výztuha 2 3 Rám 4 Úchyt PRK pravý Platný pro Číslo výrobku 3 Rám PRK 62, Rám PRK Rám PRK Rám PRK Rám PRK 137, Rám PRK Rám PRK Rám PRK Rám PRK 201, Rám PRK Rám PRK Rám PRK Rám PRK Rám PRK Jen pro interní použití. NK_20_ _PEP 1537_cz 15 23

16 Rám PRK Ohnutý rám povolená deformace > povolená deformace Výrobek PRK 62,5 PRK 75 PRK 100 PRK 120 PRK 137,5 PRK 150 PRK 180 PRK 200 PRK 201,5 PRK 210 PRK 225 PRK 230 PRK 266 PRK 296 Pov. ohnutí 2,5 mm 3,0 mm 4,0 mm 4,8 mm 5,5 mm 6,0 mm 7,2 mm 8,0 mm 8,0 mm 8,4 mm 9,0 mm 9,2 mm 10,5 mm 11,8 mm Jen pro interní použití. NK_20_ _PEP 1537_cz 16 23

17 Rám PRK Nefunkční úchyt (Úchyt levý) (Úchyt pravý) Prasklina ve sváru Jen pro interní použití. NK_20_ _PEP 1537_cz 17 23

18 Patka MP 50 (027310) Důlky na trubce 6 mm hloubka Ø 60 mm > 6 mm hloubka > Ø 60 mm Ohnutá hlava nebo patka 15 mm > 15 mm Bez dovolených deformací v oblasti trubky Jen pro interní použití. NK_20_ _PEP 1537_cz 18 23

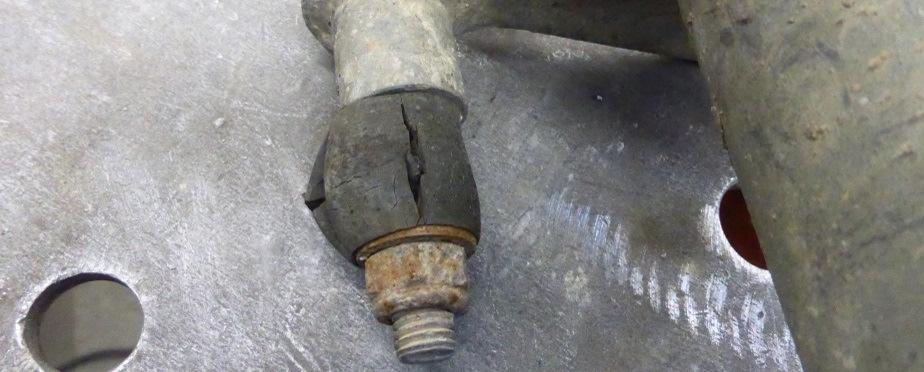

19 Patka MP 50 (027310) Pružná trubka vadná, chybí pružná trubka 1. verze (černá) pružná trubka 2. verze (oranžová) Napínací chapadlo (upínka) poškozené, chybí (pružná trubka) (napínací chapadlo) (matice) (podložka 2x) Napínací chapadlo (upínka) neutažená matici utáhněte tak, aby ručně bylo možné upínkou pohnout jen stěží Jen pro interní použití. NK_20_ _PEP 1537_cz 19 23

20 Křížová hlava 20/24 (027890) Ohnuté vidlice bez poškození svárů poškozené sváry chybějící Ohnutá základní deska > 5 mm Jen pro interní použití. NK_20_ _PEP 1537_cz 20 23

21 Křížová hlava 20/24S (028680) Ohnuté vidlice Bez poškození svárů Poškozené sváry Chybějící Ohnutá základní deska > 5 mm Klapka Jen pro interní použití. NK_20_ _PEP 1537_cz 21 23

22 Spona pro zavětrování stojek (027940; ) Č. Číslo výrobku 1 1 Držák 2 Klín 2 Poškození Chybějící klín Ohnutý držák Jen pro interní použití. NK_20_ _PEP 1537_cz 22 23

23 Vysvětlivky znaků Znak Význam Znak Význam Znak Význam Není v pořádku materiál je poškozený Fakturuje se zákazníkovi Optické poškození OK materiál zůstává v nájemním skladu Nefakturuje se zákazníkovi Funkční poškození Poškozený material není dovoleno vydávat materiál z bezpečnostních důvodů Zkrácení prvku Funkční poškození není dovoleno vydávat materiál z bezpečnostních důvodů Oprava dle instrukcí Označení prvku barvou Statické poškození není dovoleno vydávat materiál z bezpečnostních důvodů Oprava za studena poté kontrola svárů a sousedních dílů Výměna poškozeného dílu Oprava po výpočtu hospodárnosti Doplnění chybějícího dílu Očištění materiálu Jen pro interní použití. Vysvětlivky znaků 23 23
