1 PROJEKTOVÁ DOKUMENTACE PRO OHLÁŠENÍ STAVBY REKONSTRUKCE AREÁLU VAZAKA BLÁ POD BEZDZEM F DOKUMENTACE STAVBY Bezen 2008

2 OBSAH : 1.1 Architektonické a stavební ešení Technická zpráva Výkresová ást 1.2 Technika prostedí 1.2. a) Vytápní

3 OBSAH : 1.1 Architektonické a stavební ešení Technická zpráva Výkresová ást. výkr. poet A4 Pvodní stav - SITUACE 1: A4 - Budova PDORYS 1.NP a 2. NP 02 2A4 - EZ A - A 03 2A4 - POHLED PEDNÍ 04 2A4 - POHLED ZADNÍ 05 2A4 - POHLED BONÍ 06 2A4 - Budova PDORYS 1.NP a 2. NP 07 2A4 - EZ A - A 08 2A4 - POHLED PEDNÍ 09 2A4 - POHLED ZADNÍ 10 2A4 - POHLED BONÍ 11 2A4 - Budova PDORYS 1.NP 12 2A4 - EZ A - A 13 2A4 - EZ B B 14 2A4 - Budova POHLEDY, PDORYS, EZ A - A 15 2A4 - Budova POHLEDY, PDORYS, EZ A - A 16 2A4 - Budova PDORYS 17 1A4 - POHLEDY 18 2A4

31 - - PDORYS 1.NP 12 2A4 - EZ A - A 13 2A4 - EZ B B 14 2A4 - Budova. 32 - - POHLEDY, PDORYS, EZ A - A 15 2A4 - Budova.

4 Výkresová ást. výkr. poet A4 Nový stav - SITUACE 1: A4 - Budova PDORYS 1.NP 20 2A4 - PDORYS 2. NP 21 2A4 - EZ A - A 22 2A4 - POHLED ZÁPADNÍ 23 2A4 - POHLED VÝCHODNÍ 24 2A4 - POHLED JIŽNÍ 25 2A4 - POHLED SEVERNÍ 26 2A4 - Budova PDORYS 1.NP 27 2A4 - PDORYS 2. NP 28 2A4 - EZ A - A 29 2A4 - POHLED ZÁPADNÍ 30 2A4 - POHLED VÝCHODNÍ 31 2A4 - POHLED JIŽNÍ 32 2A4 - POHLED SEVERNÍ 33 2A4 - Budova PDORYS 1.NP 34 2A4 - EZ A - A 35 2A4 - EZ B B 36 2A4 - Budova POHLEDY, PDORYS, EZ A - A 37 2A4 - Budova POHLEDY, PDORYS, EZ A - A 38 2A4 - Budova PDORYS 39 2A4 - POHLEDY 40 2A4

NP 27 2A4 - PDORYS 2. NP 28 2A4 - EZ A - A 29 2A4 - POHLED ZÁPADNÍ 30 2A4 - POHLED VÝCHODNÍ 31 2A4 - POHLED JIŽNÍ 32 2A4 - POHLED SEVERNÍ 33 2A4 - Budova.

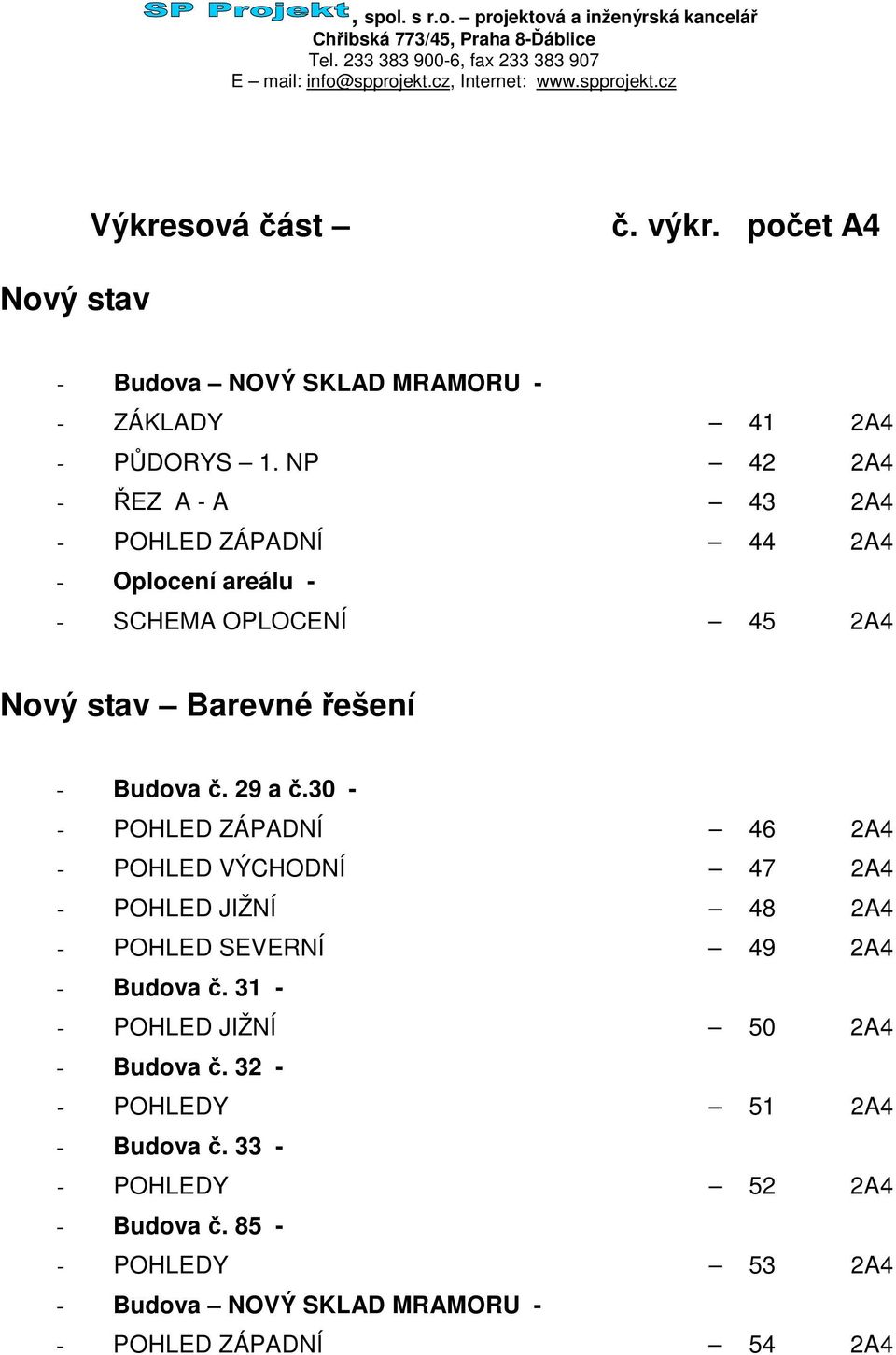

5 Výkresová ást. výkr. poet A4 Nový stav - Budova NOVÝ SKLAD MRAMORU - - ZÁKLADY 41 2A4 - PDORYS 1. NP 42 2A4 - EZ A - A 43 2A4 - POHLED ZÁPADNÍ 44 2A4 - Oplocení areálu - - SCHEMA OPLOCENÍ 45 2A4 Nový stav Barevné ešení - Budova. 29 a POHLED ZÁPADNÍ 46 2A4 - POHLED VÝCHODNÍ 47 2A4 - POHLED JIŽNÍ 48 2A4 - POHLED SEVERNÍ 49 2A4 - Budova POHLED JIŽNÍ 50 2A4 - Budova POHLEDY 51 2A4 - Budova POHLEDY 52 2A4 - Budova POHLEDY 53 2A4 - Budova NOVÝ SKLAD MRAMORU - - POHLED ZÁPADNÍ 54 2A4

29 a.30 - - POHLED ZÁPADNÍ 46 2A4 - POHLED VÝCHODNÍ 47 2A4 - POHLED JIŽNÍ 48 2A4 - POHLED SEVERNÍ 49 2A4 - Budova.

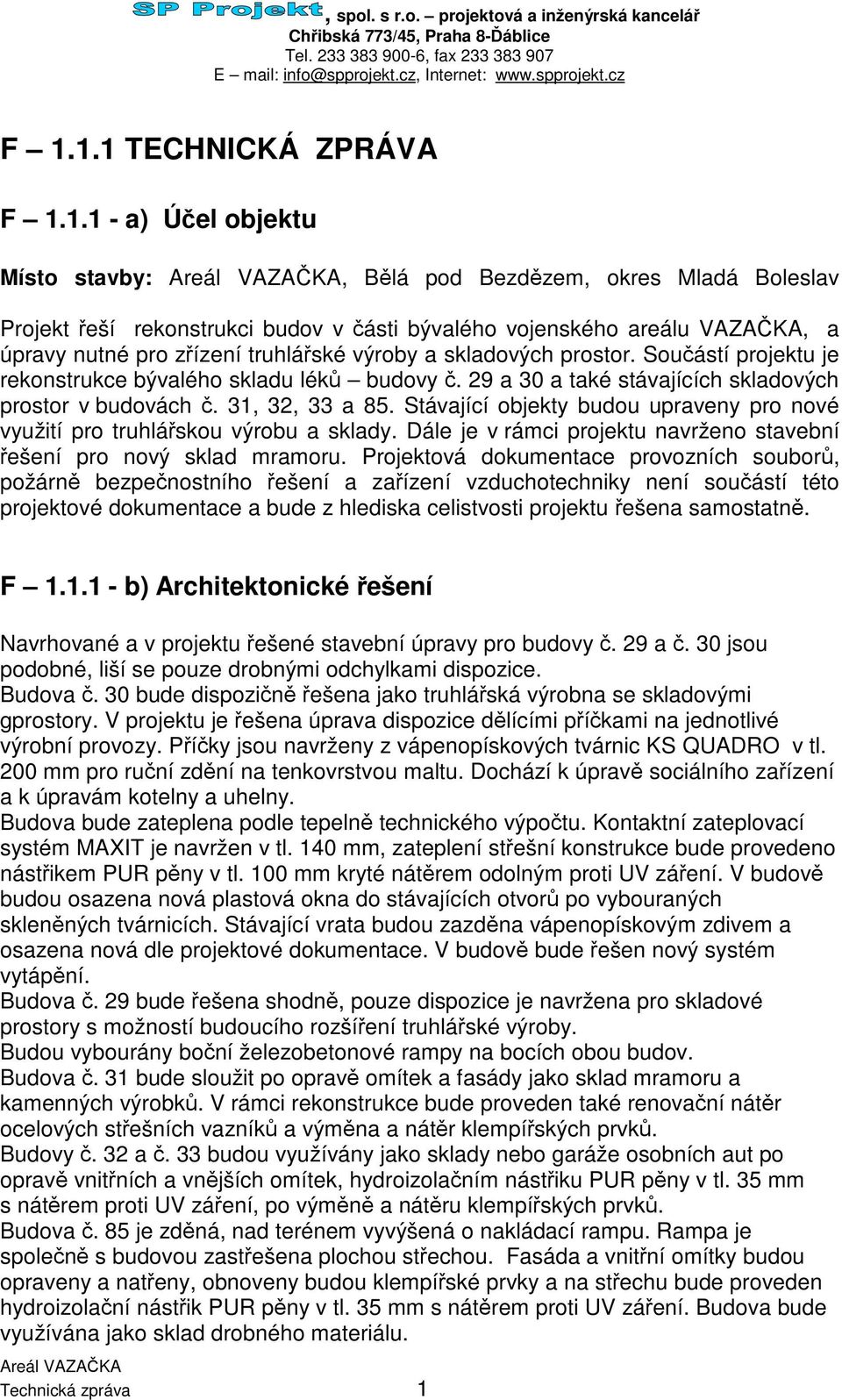

6 F TECHNICKÁ ZPRÁVA F a) Úel objektu Místo stavby: Areál VAZAKA, Blá pod Bezdzem, okres Mladá Boleslav Projekt eší rekonstrukci budov v ásti bývalého vojenského areálu VAZAKA, a úpravy nutné pro zízení truhláské výroby a skladových prostor. Souástí projektu je rekonstrukce bývalého skladu lék budovy. 29 a 30 a také stávajících skladových prostor v budovách. 31, 32, 33 a 85. Stávající objekty budou upraveny pro nové využití pro truhláskou výrobu a sklady. Dále je v rámci projektu navrženo stavební ešení pro nový sklad mramoru. Projektová dokumentace provozních soubor, požárn bezpenostního ešení a zaízení vzduchotechniky není souástí této projektové dokumentace a bude z hlediska celistvosti projektu ešena samostatn. F b) Architektonické ešení Navrhované a v projektu ešené stavební úpravy pro budovy. 29 a. 30 jsou podobné, liší se pouze drobnými odchylkami dispozice. Budova. 30 bude dispozin ešena jako truhláská výrobna se skladovými gprostory. V projektu je ešena úprava dispozice dlícími píkami na jednotlivé výrobní provozy. Píky jsou navrženy z vápenopískových tvárnic KS QUADRO v tl. 200 mm pro runí zdní na tenkovrstvou maltu. Dochází k úprav sociálního zaízení a k úpravám kotelny a uhelny. Budova bude zateplena podle tepeln technického výpotu. Kontaktní zateplovací systém MAXIT je navržen v tl. 140 mm, zateplení stešní konstrukce bude provedeno nástikem PUR pny v tl. 100 mm kryté nátrem odolným proti UV záení. V budov budou osazena nová plastová okna do stávajících otvor po vybouraných sklenných tvárnicích. Stávající vrata budou zazdna vápenopískovým zdivem a osazena nová dle projektové dokumentace. V budov bude ešen nový systém vytápní. Budova. 29 bude ešena shodn, pouze dispozice je navržena pro skladové prostory s možností budoucího rozšíení truhláské výroby. Budou vybourány boní železobetonové rampy na bocích obou budov. Budova. 31 bude sloužit po oprav omítek a fasády jako sklad mramoru a kamenných výrobk. V rámci rekonstrukce bude proveden také renovaní nátr ocelových stešních vazník a výmna a nátr klempíských prvk. Budovy. 32 a. 33 budou využívány jako sklady nebo garáže osobních aut po oprav vnitních a vnjších omítek, hydroizolaním nástiku PUR pny v tl. 35 mm s nátrem proti UV záení, po výmn a nátru klempíských prvk. Budova. 85 je zdná, nad terénem vyvýšená o nakládací rampu. Rampa je spolen s budovou zastešena plochou stechou. Fasáda a vnitní omítky budou opraveny a nateny, obnoveny budou klempíské prvky a na stechu bude proveden hydroizolaní nástik PUR pny v tl. 35 mm s nátrem proti UV záení. Budova bude využívána jako sklad drobného materiálu. Areál VAZAKA Technická zpráva 1

Stávající objekty budou upraveny pro nové využití pro truhláskou výrobu a sklady. Dále je v rámci projektu navrženo stavební ešení pro nový sklad mramoru.

7 Mezi budovu. 29 a. 30 bude nov vybudován sklad mramoru. Objekt bude ešen jako samostatn stojící, s elní stnou s osazenými vjezdovými vraty a s plnou zadní stnou. Zdivo bude vystavno z vápenopískových tvárnic KS QUADRO tl. 200 mm, lepených na tenkovrstvou maltu. Budova bude zastešena sedlovou stechou nesenou ocelovými vazníky. Celý areál bude nov oplocen a u vjezdu budou osazena pojezdová vrata. Návrh barevného ešení fasád všech objekt je zpracován na základ požadavk investora v odstínu firemních barev modré a žluté. Ped realizací zpracuje firma MAXIT návrh ešení barevnosti provedením vzork min. ve dvou odstínech. F c) Kapacity, plochy, orientace Nov rekonstruované budovy budou po rekonstrukci a modernizaci sloužit jako truhláská výrobna se skladovacími prostory. Truhláská výroba a sklady vytvoí pracovní píležitost min. pro 6 pracovník. Zastavná plocha objekt je celkem 1752 m2. Podlahová plocha budovy. 29 a. 30 je 1080 m2. Obestavný prostor každé budovy je 4860 m3. Budovy se nachází v areálu na volném prostranství bez vzrostlých strom, všechny prostory v objektech jsou proto dostaten osvtleny a oslunny. F d) Technické a konstrukní ešení objektu Pvodní budova mlýna byla vystavna pevážn z kamenného zdiva tloušky až 600 mm, stejn tak i obvodové a nosné schodišové stny. Dostavby v prbhu užívání byly provedeny ze zdiva smíšeného nebo cihelného v tlouškách kolem 450 mm. Píky byli pi poslední rekonstrukci vystavny v 1.NP z cihelných píkovek, v dalších podlažích ze sádrokartonu. Stropy suterénních prostor jsou kamenné klenby. Stropy nad 1. NP jsou železobetonové, nad 2. a 3. NP jsou devné trámové. Konstrukce krovu je devná, trámová. Stešní krytinu tvoí asfaltové šablony kotvené na bednní. Do nosných stn a stropních konstrukcí nebude výrazn zasahováno. Pro všechny rozvody a instalace bude využíváno stávajících prostor a prostup konstrukcemi. F e) Tepeln technické vlastnosti stavebních konstrukcí S ohledem na stavební úpravy a návrh výrobního provozu budou provedeny tepelné izolace kontaktním zateplovacím systémem MAXIT 140 PS na budovách. 29 a. 30. Stešní konstrukce tchto objekt budou opateny nástikem izolaní PUR pnou v tl. 100 mm s nátrem odolným proti UV záení. V budovách. 29 a. 30 budou vymnna stávající okna za okna plastová s koeficientem prostupu tepla min.1,4 W/m2K Ostatní budovy nebudou vytápny, nebude u nich ešena dodatená tepelná izolace. Areál VAZAKA Technická zpráva 2

Celý areál bude nov oplocen a u vjezdu budou osazena pojezdová vrata. Návrh barevného ešení fasád všech objekt je zpracován na základ požadavk investora v odstínu firemních barev modré a žluté.

8 F f) Založení objektu Objekty jsou založeny na základových pasech do nezámrzné hloubky. Do stávajících základových konstrukcí nebude zasahováno. Založení nov navrženého skladu mramoru bude osazeno na betonové základové pasy a patky provedené z betonu C20/25, šíky min. 500 mm, hloubky min mm. F g) Vliv objektu na životní prostedí Plánované stavební úpravy nevyvolávají žádné nadmíru nepíznivé vlivy na stav životního prostedí. F h) Dopravní ešení Doprava pracovník i zásobování bude ešena po stávající komunikaci první tídy.38 Blá pod Bezdzem Doksy, asi 500 m za Blou pod Bezdzem odboí vpravo na místní komunikaci vedoucí do areálu Vazaka. Areál truhlárny se nachází v západní ásti bývalého vojenského areálu. Doprava v klidu je ešena parkováním na pozemku areálu. K parkování budou využívány stávající zpevnné plochy. F i) Ochrana stavby ped škodlivými vlivy prostedí V oblasti stávajícího objektu nebyl zjištn výskyt negativních vliv prostedí, jako jsou seismicita, poddolování, ochranná a bezpenostní pásma, agresivní spodní voda. Využití budovy a její provoz zajišuje dostatené vtrání, které pedchází problémm s pípadným výskytem radonu. F h) Dodržení obecných požadavk na výstavbu Veškeré práce budou provádny v souladu s platnými SN a za dodržení bezpenosti a ochrany zdraví pi práci. Osoby pracující na stavb budou poueny a prozkoušeny z BOZP. Dodavatel stavebních prací je povinen pracovníky, kteí budou stavební práce vykonávat a kontrolovat, vyškolit z pedpis k zajištní bezpenosti práce a z technických zaízení a ovit jejich znalost nejmén 1x za 3 roky. Stavba podléhá ešení podle vyhlášky. 324 Sb, kterou musí provozovatel a dodavatel dodržovat. Stavební práce a materiály budou použity v souladu s vyhláškou. 137/1998 Sb. o o obecných technických požadavcích na výstavbu v jejím aktuálním znní. Zpracoval: Ing. Petr Ducháek V Praze Areál VAZAKA Technická zpráva 3

00 mm. F 1.1.1 - g) Vliv objektu na životní prostedí Plánované stavební úpravy nevyvolávají žádné nadmíru nepíznivé vlivy na stav životního prostedí. F 1.1.1 - h) Dopravní ešení Doprava pracovník i zásobování bude ešena po stávající komunikaci první tídy.
