CH100 Přenosný Full HD LED projektor Uživatelská příručka

Transkript

1 CH100 Přenosný Full HD LED projektor Uživatelská příručka

2 Obsah Důležité bezpečnostní pokyny...3 Přehled...7 Přednosti projektoru...7 Obsah balení...8 Vnější vzhled projektoru...9 Ovládací prvky a funkce...10 Instalace Volba umístění...14 Získání požadované velikosti promítaného obrazu...15 Připojení Připojení napájení...16 Připojení zdrojových video zařízení...16 Přehled možných způsobů připojení...17 Připojení počítače...18 Připojení zdrojového zařízení se signálem HDMI...20 Připojení zdrojového zařízení se signálem MHL...21 Připojení modulu pro streamování videa...22 Připojení zdrojového zařízení s komponentním video signálem...24 Připojení externích reproduktorů...25 Ovládání Zapnutí projektoru...26 Vypnutí projektoru...28 Zabezpečení projektoru...29 Volba vstupního zdroje...32 Úprava promítaného obrazu...33 Skrytí obrazu...35 Funkce nabídek Informace o OSD nabídkách...36 Používání Základní OSD nabídky Používání Pokročilé OSD nabídky Údržba Péče o projektor Informace o lampě Indikátory Řešení problémů Technické údaje Technické údaje projektoru Rozměry Montáž pod strop Tabulka časování Záruka a autorská práva Obsah

3 Důležité bezpečnostní pokyny Tento projektor je zkonstruován a otestován podle nejnovějších norem pro bezpečnost zařízení v oblasti informačních technologií. Pro bezpečné používání tohoto produktu je však důležité, abyste dodržovali pokyny uvedené v této příručce a vyznačené na produktu. 1. Přečtěte si prosím tuto příručku předtím, než začnete váš projektor používat. Uschovejte ji pro pozdější použití. 2. Během provozu projektoru se nedívejte přímo do jeho objektivu. Intenzivní světelný paprsek by mohl poškodit váš zrak. 4. V některých zemích NENÍ napětí v elektrické síti stabilní. Váš projektor je zkonstruován tak, aby bezpečně pracoval při síťovém napětí v rozmezí 100 až 240 V stř. Pokud však dojde k výpadkům napětí nebo napěťovým rázům ±10 V, nemusí projektor pracovat správně. V oblastech, kde může docházet ke kolísání nebo výpadkům síťového napětí, doporučujeme připojit projektor prostřednictvím stabilizátoru napájecího napětí, zařízení pro ochranu před napěťovými špičkami nebo zdroje stálého napájení (UPS). 3. Přenechejte opravy kvalifikovaným servisním technikům. 5. Během provozu neblokujte objektiv projektoru žádnými předměty, protože by mohlo dojít k zahřátí adeformaci těchto předmětů nebo dokonce ke vzniku požáru. Pro dočasné vypnutí lampy použijte funkci BLANK (Zatemnění). Důležité bezpečnostní pokyny 3

4 6. Nikdy neprovádějte výměnu jakýchkoli elektronických součástí, pokud není projektor odpojen ze sítě. 9. Neblokujte ventilační otvory. -Neumísťujte projektor na pokrývky, ložní povlečení nebo na jakýkoli jiný měkký povrch. - Nezakrývejte projektor tkaninou ani žádnými jinými předměty. - Do blízkosti projektoru neumísťujte žádné hořlavé předměty. 7. Nestavte projektor na nestabilní vozík, podstavec nebo stolek. Mohlo by dojít k pádu projektoru a následnému vážnému poškození. V případě zablokování ventilačních otvorů může vlivem nárůstu teploty uvnitř projektoru dojít k požáru. 10. Během provozu musí projektor stát na vodorovné ploše bez nerovností. 8. Nepokoušejte se tento projektor demontovat. Uvnitř projektoru se vyskytuje nebezpečné vysoké napětí, které může v případě, že se dotknete součástí pod napětím, způsobit smrtelné zranění. Opravy svěřte výhradně profesionálním servisním technikům s odpovídající kvalifikací. 4 Důležité bezpečnostní pokyny

5 11. Nestavte projektor do svislé polohy. Mohlo by dojít k převrhnutí projektoru a zranění osob nebo poškození přístroje. 14. Do blízkosti projektoru ani na projektor neumísťujte žádné tekutiny. Tekutiny vylité do projektoru mohou způsobit jeho poruchu. Pokud se do projektoru dostane vlhkost, odpojte jej od sítě a požádejte společnost BenQ o opravu projektoru. 12. Nestoupejte na projektor a nestavte na něj žádné předměty. Kromě pravděpodobného poškození projektoru by mohlo dojít i k jiným nehodám a možnému zranění. 15. Projektor umí zobrazovat obrácený obraz, který se využívá při instalaci pod strop. Pro montáž používejte výhradně sadu pro montáž projektorů od BenQ. Podrobné informace najdete v části "Montáž projektoru pod strop" na straně Během provozu projektoru si můžete všimnout, že z ventilační mřížky projektoru vystupuje proud teplého vzduchu a mírný zápach. Tento jev je naprosto normální a neznamená poruchu projektoru. 16. Tento projektor musí být uzemněn. Důležité bezpečnostní pokyny 5

6 17. Neinstalujte tento projektor do žádného z následujících prostředí: - nedostatečně odvětrávaná nebo stísněná místa, Zajistěte, aby byl projektor ve vzdálenosti alespoň 50 cm od stěn a aby vzduch volně proudil kolem projektoru, -místa, kde může teplota dosahovat příliš vysokých hodnot (např. v automobilu se zavřenými okny), - Místa, kde může nadměrná vlhkost, prach nebo cigaretový kouř znečistit optické součásti a zkrátit tak životnost projektoru a způsobit ztmavnutí obrazu. - Místa v blízkosti požárních hlásičů. - Místa s teplotou okolí vyšší než 40 C. -místa s nadmořskou výškou nad 3000 m m ( stop) 0 m (0 stop) Montáž projektoru pod strop Pokud chcete namontovat projektor pod strop, důrazně vám doporučujeme použít vhodnou sadu BenQ pro montáž projektoru a také vás prosíme o zajištění řádné a bezpečné instalace. Jestliže použijete sadu pro montáž projektoru pod strop od jiného výrobce, než je BenQ, vystavujete se nebezpečí pádu projektoru ze stropu na zem v důsledku nevhodného připevnění kvůli použití šroubů nesprávného průměru nebo délky. Sadu BenQ pro montáž projektoru si můžete zakoupit u prodejce vašeho projektoru BenQ. BenQ rovněž doporučuje, abyste si zakoupili samostatný bezpečnostní kabel kompatibilní s Kensingtonovým zámkem a pevně jej připevnili k otvoru pro Kensingtonův zámek na projektoru a k základně konzoly pro montáž pod strop. Toto opatření slouží jako sekundární zabezpečení projektoru pro případ, že by se jeho připevnění k montážní konzole uvolnilo. Hg - lampa obsahuje rtuť. Při likvidaci dodržujte platné předpisy pro likvidaci odpadu. Navštivte web Skupina nebezpečí 2 1. Podle klasifikace fotobiologické bezpečnosti lamp asystémů lamp patří tento produkt do Skupiny nebezpečí 2, IEC : Možnost vyzařování nebezpečného optického záření z tohoto produktu. 3. Nedívejte se do zapnuté lampy. Mohlo by to být nebezpečné pro váš zrak. 4. Stejně jako u jakéhokoli jiného jasného zdroje se nedívejte přímo do paprsku. 6 Důležité bezpečnostní pokyny

7 Přehled Přednosti projektoru Projektor je vysoce výkonné optické projekční zařízení s uživatelsky přívětivým designem, vyznačující se vysokou spolehlivostí a snadnou obsluhou. Projektor má následující přednosti. Kvalitní LED světelný zdroj LED světelný zdroj s dlouhou životností zaručuje delší životnost než tradiční lampy. Optická soustava s DLP technologiemi Rozlišení Full HD a jasný obraz. Různé užitečné funkce Podpora iphonu/ipadu, zařízení se systémem Android, multimediálních přehrávačů apočítačů. Snadná přeprava Projektor je malý a lehký, což oceníte zejména při používání během obchodní cest nebo volnočasových aktivit. Mnoho vstupních konektorů Mnoho vstupních portů, včetně PC, HDMI, HDMI/MHL a HDMI/MICRO-B, zajišťuje flexibilní konektivitu s periferními zařízeními. Audio vstup a výstup Přístroj je vybaven 2 x 5W reproduktory, audio vstupem (konektor mini φ3,5 mm) a audio výstupem pro sluchátka (konektor sluchátek φ3,5 mm) Dvě OSD nabídky Dva typy OSD nabídek jsou určeny pro různá použití: Základní OSD je intuitivní asnadno přehledná nabídka, zatímco Pokročilé OSD nabízí celou řadu pokročilých funkcí. Zdánlivý jas promítaného obrazu se bude měnit v závislosti na okolních světelných podmínkách a nastavení kontrastu/jasu vybraného vstupního signálu a je úměrný projekční vzdálenosti. Jas lampy se bude časem snižovat a může se měnit v rozsahu technických parametrů výrobce lampy. To je normální a očekávané chování. Pokud se LED indikátor rozsvítí červeně nebo pokud se zobrazí zpráva informující o nutnosti vyměnit lampu, kontaktujte prosím místní zákaznické servisní středisko BenQ s žádostí o pomoc. Přehled 7

8 Obsah balení Pečlivě vybalte jednotlivé součásti a zkontrolujte, zda jste obdrželi všechny vyobrazené položky. Pokud některá z položek chybí, obraťte se na prodejce, u něhož jste projektor zakoupili. Standardní příslušenství Dodávané příslušenství je přizpůsobeno vašemu regionu a může se lišit od zobrazeného příslušenství. Projektor Napájecí kabel Průvodce rychlým používáním Dálkový ovladač s baterií VGA kabel CD s uživatelskou příručkou HDMI kabel Záruční list* * V některých zemích se záruční list nedodává. Podrobné informace vám poskytne prodejce. Před použitím dálkového ovladače nejdříve vytáhněte štítek. 8 Přehled

9 Vnější vzhled projektoru Pohled zepředu/shora Pohled zezadu Dolní pohled 1. Ventilační otvory (odvod horkého vzduchu) 2. Vestavěné reproduktory 3. Ventilační otvory (přívod chladného vzduchu) 4. Zaostřovací kroužek 5. LED indikátor 6. Indikátor TEMP (Teplota) 7. Tlačítko Napájení/Indikátor Napájení 8. Přední senzor infračerveného dálkového ovládání 9. Krytka objektivu 10. Projekční objektiv 11. Port USB typu A - Poskytuje napájení pro nabíjení HDMI/MHL modulu, jako například BenQ QCast (prodávaný samostatně). Podrobné informace najdete na straně Konektor audio vstupu 13. Vstupní port HDMI 1/MHL 14. Zadní snímač IR signálu dálkového ovladače 15. Otvor pro Kensingtonův zámek (ochrana proti odcizení) 16. Port Mini-B USB - Používá se pro servisní účely. 17. Konektor vstupu signálu RGB (PC)/komponentního video signálu (YPbPr/YCbCr) 18. SERVICE (Servisní) konektor - Používá se pro servisní účely. 19. Vstupní port HDMI Konektor audio výstupu 21. Konektor síťového napájení 22. Nastavitelné nožky 23. Vstupní port HDMI 3/ MICRO-B - Podrobné informace najdete na straně Otvory pro montáž pod strop Přehled 9

10 Neblokujte ventilační otvory. Při zablokování ventilačních otvorů by mohlo dojít k přehřátí projektoru a poruše jeho funkce. Zajistěte, aby byl kryt objektivu při zapnuté lampě vždy otevřený. Ovládací prvky a funkce Projektor 1. Tlačítko Napájení/Indikátor Napájení Zapnutí projektoru nebo vypnutí do pohotovostního režimu. Podrobné informace najdete v části "Zapnutí projektoru" na straně 26 a "Vypnutí projektoru" na straně 28. Během provozu projektoru svítí nebo bliká. 2. Indikátor TEMP (Teplota) Jestliže teplota projektoru stoupne na příliš vysokou hodnotu, rozsvítí se červeně. 3. LED indikátor Indikace stavu lampy. V případě problémů lampy svítí nebo bliká. Další informace najdete v části "Indikátory" na straně Přehled

11 Dálkový ovladač 1. Napájení Zapnutí projektoru nebo vypnutí do pohotovostního režimu. Podrobné informace najdete v části "Zapnutí projektoru" na straně 26 a "Vypnutí projektoru" na straně Blank (Prázdný) Skrytí obrazu zobrazeného na projekční ploše. Podrobné informace najdete v části "Skrytí obrazu" na straně Němý Zapnutí a vypnutí zvuku projektoru. 4. Tlačítko šipky nahoru Pokud je zobrazena nabídka na projekční ploše (OSD): - Pohyb nahoru pro výběr požadovaných položek nabídky. Pokud není zobrazena nabídka na projekční ploše (OSD): - Zobrazení okna Vertikální korekce lichoběžníkového zkreslení. Používejte toto tlačítko pro ruční úpravu zkreslení obrazu vznikajícího vlivem projekce pod úhlem. 5. Tlačítko šipky doleva Pokud je zobrazena nabídka na projekční ploše (OSD): - Pohyb doleva pro výběr požadovaných položek nabídky. -Provádění nastavení - například jasu, kontrastu apod. 6. Tlačítko šipky dolů Pokud je zobrazena nabídka na projekční ploše (OSD): -Pohyb dolů pro výběr požadovaných položek nabídky. Pokud není zobrazena nabídka na projekční ploše (OSD): - Zobrazení okna Vertikální korekce lichoběžníkového zkreslení. Používejte toto tlačítko pro ruční úpravu zkreslení obrazu vznikajícího vlivem projekce pod úhlem. 7. Zpět Přechod do vyšší úrovně OSD nabídky. 8. Zdroj Zobrazení lišty pro výběr zdroje vstupního signálu. 9. Předchozí Přehrávání předchozího video souboru, hudebního souboru, slideshow fotografií nebo dokumentu (funguje pouze pro MHL). 10. Přehrát/Pauza Přehrávání nebo pozastavení videa, hudby nebo slideshow fotografií (funguje pouze pro MHL). 11. Rychlý posun dozadu Rychlý posun obrazu a zvuku dozadu (funguje pouze pro MHL). 12. AUTO (Automaticky) Automatické určení nejlepšího časování obrazu pro zobrazený obraz. Podrobné informace najdete v části "Automatické nastavení obrazu" na straně 34. Přehled 11

12 13. Tlačítko zvýšení hlasitosti Zvýšení hlasitosti zvuku projektoru. 14. Tlačítko snížení hlasitosti Snížení hlasitosti zvuku projektoru. 15. Tlačítko šipky doprava Pokud je zobrazena nabídka na projekční ploše (OSD): - Pohyb doprava pro výběr požadovaných položek nabídky. -Provádění nastavení - například jasu, kontrastu apod. 16. OK Potvrzení vybrané funkce při zobrazení nabídky. 17. Nabídka Otevření/uzavření nabídky na projekční ploše (OSD). 18. Další Přehrávání dalšího video souboru, hudebního souboru, slideshow fotografií nebo dokumentu (funguje pouze pro MHL). 19. Rychlý posun dopředu Rychlý posun obrazu a zvuku dopředu (funguje pouze pro MHL). 20. Ukončit Zastavení přehrávání obrazu a zvuku. (funguje pouze pro MHL). Některé funkce dálkového ovladače nemusí u MHL zařízení pracovat, protože nejsou určitými MHL zařízeními podporovány. Ověřte si funkce dostupné u vašeho MHL zařízení. Dosah dálkového ovladače Aby dálkový ovladač pracoval správně, je třeba jej držet kolmo a pod úhlem max. 30 stupňů vůči snímačům infračerveného dálkového ovládání na projektoru. Vzdálenost mezi dálkovým ovladačem a snímači by neměla přesáhnout 8 metrů. Mezi dálkovým ovladačem a snímači infračerveného dálkového ovládání na projektoru nesmí být žádné překážky, které by mohly bránit infračervenému paprsku. Přibližně 30 Přibližně 30 Ovládání projektoru zepředu Ovládání projektoru zezadu 12 Přehled

13 Výměna baterie v dálkovém ovladači 1. Vytáhněte držák baterie. Postupujte podle pokynů na obrázku. Stlačte a podržte západku a současně vytáhněte držák baterie. 2. Vložte do držáku baterie novou baterii. Kladný pól musí směřovat nahoru. 3. Zatlačte držák baterie zpět do dálkového ovladače. Neponechávejte dálkový ovladač a baterii na místech s vysokou teplotou nebo vlhkostí. V případě nesprávné výměny baterie může dojít k jejímu poškození. Baterii nahraďte pouze stejným nebo ekvivalentním typem, který doporučuje výrobce baterie. Použitou baterii zlikvidujte v souladu s pokyny výrobce. Nikdy neházejte baterii do ohně. Mohlo by dojít k jejich explozi. Pokud je baterie vybitá nebo pokud nebudete dálkový ovladač delší dobu používat, vyjměte zněj baterii, aby nedošlo k poškození dálkového ovladače únikem elektrolytu z baterie. Přehled 13

14 Instalace Volba umístění Před výběrem místa pro instalaci vašeho projektoru zvažte následující faktory: Velikost a poloha projekční plochy Umístění elektrické zásuvky Poloha a vzdálenost mezi projektorem a dalším zařízením Projektor můžete nainstalovat následujícími způsoby. 1. Přední: Toto umístění vyberte, chcete-li mít projektor postaven v blízkosti podlahy před projekční plochou. Je to nejběžnější způsob umístění projektoru zdůvodu rychlého nastavení a přenosnosti. Zapněte projektor a proveďte následující nastavení: Stiskněte tlačítko a vyberte Nastavení nebo Nastavení systému: Základní > Poloha projektoru > Přední. 3. Zadní: Toto umístění vyberte, chcete-li mít projektor postaven v blízkosti podlahy za projekční plochou. Zapněte projektor aproveďte následující nastavení: Stiskněte tlačítko a vyberte Nastavení nebo Nastavení systému: Základní > Poloha projektoru > Zadní. Budete potřebovat speciální projekční plátno pro zadní projekci. 2. Strop vpředu: Toto umístění vyberte, chcete-li mít projektor zavěšen pod stropem před projekční plochou. Zapněte projektor aproveďte následující nastavení: Stiskněte tlačítko a vyberte Nastavení nebo Nastavení systému: Základní > Poloha projektoru > Strop vpředu. Před montáží projektoru pod strop si u svého prodejce objednejte sadu BenQ pro montáž projektoru. 4. Strop vzadu: Toto umístění vyberte, chcete-li mít projektor zavěšen pod stropem za projekční plochou. Zapněte projektor aproveďte následující nastavení: Stiskněte tlačítko a vyberte Nastavení nebo Nastavení systému: Základní > Poloha projektoru > Strop vzadu. Budete potřebovat speciální projekční plátno pro zadní projekci a sadu BenQ pro montáž projektoru. 14 Instalace

15 Získání požadované velikosti promítaného obrazu Velikost promítaného obrazu je určena vzdáleností od objektivu projektoru k projekční ploše a formátem video signálu. Projekční rozměry Projekční vzdálenost určete pomocí níže uvedeného obrázku a tabulky. Poměr stran projekční plochy je 16 : 9 a poměr stran promítaného obrazu je také 16 : 9. Úhlopříčka projekční plochy 16 : 9 Projekční plocha Střed objektivu palců Úhlopříčka projekčního plátna Úhlopříčka mm Projekční vzdálenost Š (mm) x V (mm) Projekční vzdálenost v mm x x x x x x x x x x x x x x Veškeré naměřené hodnoty jsou přibližné a mohou se od skutečných rozměrů lišit. Pokud chcete projektor nainstalovat napevno, doporučujeme vám, abyste použili daný projektor pro fyzickou zkoušku velikosti projekce, vzdálenosti a optických charakteristik projektoru ještě předtím, než provedete instalaci. To vám pomůže určit přesné místo montáže projektoru pro danou instalaci. Instalace 15

16 Připojení Připojení napájení 1. Připojte jeden konec dodávaného napájecího kabelu do konektoru síťového napájení (AC). 2. Síťovou zástrčku napájecího kabelu připojte do síťové zásuvky. Po připojení napájení se na projektoru oranžově rozsvítí indikátor Napájení. Abyste předešli možnému nebezpečí, jako například vzniku požáru nebo úrazu elektrickým proudem, používejte prosím dodávaný napájecí kabel. Typy napájecích systémů a zástrček se mohou lišit podle země/regionu. Připojení zdrojových video zařízení Projektor stačí připojit k zařízení, které je zdrojem video signálu, pouze pomocí jednoho z uvedených způsobů připojení. Každý zdroj video signálu poskytuje rozdílnou kvalitu obrazu. Způsob, který zvolíte, bude s největší pravděpodobností záviset na dostupnosti vhodných konektorů jak na projektoru, tak i na zařízení, které je zdrojem video signálu - viz následující popis: Název konektoru Vzhled konektoru Kvalita obrazu PC Dobrá HDMI 1/MHL HDMI 2 Nejlepší HDMI 3/MICRO-B Pokud se po zapnutí projektoru a výběru správného zdroje video signálu nezobrazí požadovaný obraz, zkontrolujte prosím, zda je zdroj video signálu zapnutý a zda pracuje správně. Zkontrolujte také, zda byly správně připojeny signálové kabely. 16 Připojení

17 Přehled možných způsobů připojení Při připojování zdroje signálu k projektoru nezapomeňte: 1. Před provedením jakéhokoliv připojení vypnout všechna zařízení. 2. Použít pro každý zdroj signálu správné signálové kabely. 3. Zajistit, aby byly kabely pevně připojeny. Na níže uvedených obrázcích připojení nemusí být některé kabely součástí příslušenství projektoru (podrobnosti najdete v "Obsah balení" na straně 8). Kabely jsou k dostání vběžných prodejnách s elektrotechnickým zbožím. Níže uvedené obrázky mají pouze informativní charakter. Typ a počet konektorů na zadní straně se u jednotlivých modelů projektorů liší. Notebook nebo stolní počítač A/V zařízení Reproduktory 1. VGA (D-Sub) kabel 2. HDMI kabel 3. Modul pro streamování videa (jako například BenQ QCast) 4. USB kabel 5. Adaptérový kabel komponentní video - VGA (D-Sub) 6. Audio kabel Připojení 17

18 Připojení počítače Tento projektor je vybaven vstupním konektorem VGA (D-Sub), který umožňuje připojení jak k počítačům IBM kompatibilním, tak i k počítačům Macintosh. Pro připojení počítače Macintosh budete potřebovat adaptér pro počítače Mac. Připojení projektoru k notebooku nebo stolnímu počítači: Pomocí VGA kabelu 1. Použijte dodaný VGA kabel a připojte jeden jeho konec k výstupnímu konektoru D- Sub na počítači. 2. Druhý konec VGA kabelu připojte ke konektoru PC na projektoru. 3. Pokud si přejete využívat vestavěné reproduktory projektoru, použijte vhodný audio kabel a připojte jeden konec tohoto kabelu k výstupnímu audio konektoru na počítači a druhý konec tohoto kabelu připojte k vstupnímu audio konektoru na projektoru. Notebook nebo stolní počítač VGA kabel Audio kabel Mnoho notebooků nezapne po připojení k projektoru své externí video konektory. Pro zapnutí/ vypnutí výstupu video signálu do externího zobrazovacího zařízení se obvykle používá kombinace tlačítek, jako např. FN + F3 nebo CRT/LCD. Najděte na notebooku funkční tlačítko s označením CRT/LCD nebo funkční tlačítko se symbolem monitoru. Stiskněte současně tlačítko FN apříslušné funkční tlačítko. Informace o kombinacích tlačítek notebooku najdete v jeho dokumentaci. 18 Připojení

19 Pomocí HDMI kabelu 1. Použijte HDMI kabel a připojte jeden konec tohoto kabelu k výstupnímu portu HDMI na počítači. 2. Druhý konec tohoto HDMI kabelu připojte k vstupnímu portu HDMI na projektoru. Připojení 19

20 Připojení zdrojového zařízení se signálem HDMI Projektor je vybaven vstupním konektorem HDMI umožňujícím připojit jej k zařízení, které je zdrojem HDMI signálu, jako např. Blu-Ray přehrávač, DTV tuner nebo notebook. HDMI (High-Definition Multimedia Interface) podporuje přenos nekomprimovaných video dat mezi kompatibilními zařízeními, jako jsou např. DTV tunery nebo Blu-Ray přehrávače pomocí jednoho kabelu. Poskytuje čistý digitální obraz a zvuk. Zjistěte, zda je na zařízení, které je zdrojem video signálu, k dispozici sada volných výstupních konektorů HDMI: Pokud ano, pokračujte v tomto postupu. V opačném případě budete muset znovu vyhodnotit, který způsob lze pro připojení zařízení použít. Postup připojení projektoru k zařízení, které je zdrojem signálu HDMI: 1. Použijte HDMI kabel a připojte jeden konec tohoto kabelu k výstupnímu portu HDMI na zařízení, které je zdrojem HDMI signálu. 2. Druhý konec tohoto HDMI kabelu připojte k vstupnímu portu HDMI na projektoru. Digitální AV adaptér Apple lze zakoupit na webu 20 Připojení

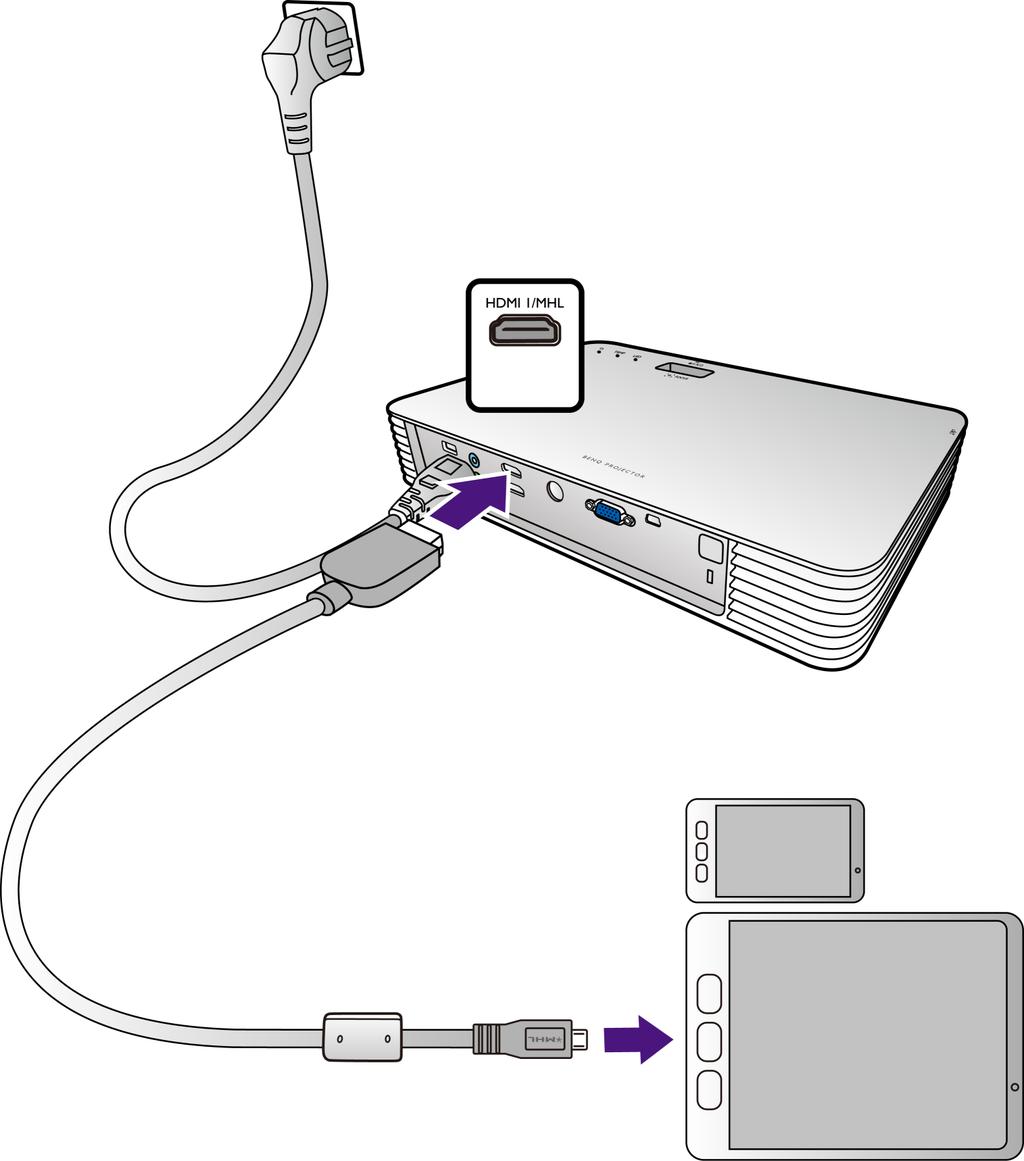

21 Připojení zdrojového zařízení se signálem MHL Tento projektor podporuje připojení MHL zařízení prostřednictvím vstupního konektoru HDMI. Pomocí MHL kabelu můžete připojit vaše mobilní zařízení podporující rozhraní MHL k projektoru a plynule přehrávat obraz ve vysokém rozlišení. MHL (Mobile High-definition Link) podporuje přenos nekomprimovaných obrazových a zvukových dat mezi kompatibilními zařízeními, jako jsou mobilní telefony, tablety a ostatní přenosná elektronická zařízení pomocí jednoho kabelu. Poskytuje čistý digitální obraz azvuk. Zjistěte si u vašeho mobilního zařízení, zda podporuje rozhraní MHL: Pokud ano, pokračujte v tomto postupu. V opačném případě budete muset znovu vyhodnotit, který způsob lze pro připojení zařízení použít. Postup připojení projektoru k zařízení, které je zdrojem MHL signálu: 1. Použijte MHL kabel a připojte konec tohoto kabelu se zástrčkou MHL k výstupnímu portu MHL na zařízení, které je zdrojem MHL signálu. 2. Konec MHL kabelu s konektorem HDMI připojte k vstupnímu portu HDMI 1/MHL na projektoru. Ne všechna mobilní zařízení podporují MHL. Ověřte podporu MHL u prodejce vašeho mobilního zařízení. Připojení 21

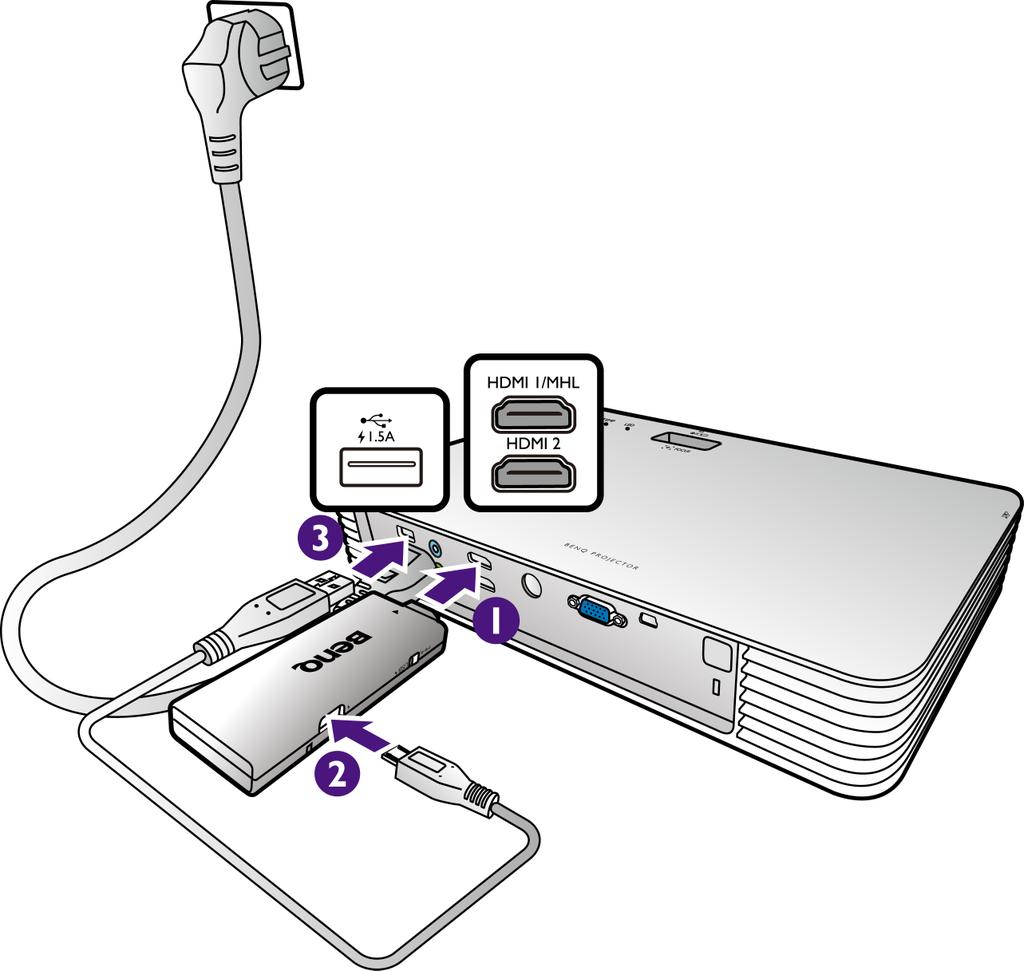

22 Připojení modulu pro streamování videa Modul pro streamování videa, jako například BenQ QCast (prodávaný samostatně), umožňuje provádět bezdrátovou projekci z chytrého zařízení nebo počítače. Zajistěte, aby byl projektor před provedením připojení zapnutý. Kompatibilita s HDMI/MHL moduly jiných výrobců není zaručena. Modul BenQ QCast lze aktivovat buď prostřednictvím vstupního portu MHL nebo HDMI na vašem projektoru. Zajistěte, aby byl přepínač na modulu přepnutý do požadované správné polohy. Podrobné informace najdete v uživatelské příručce BenQ QCast. Připojení modulu k vstupnímu portu HDMI 1/MHL nebo HDMI 2 Připojte modul k vstupnímu portu HDMI 1/MHL nebo HDMI 2, jak je uvedeno níže. Pro zajištění napájení pro nabíjení modulu se používá USB kabel. 22 Připojení

23 Připojení modulu k vstupnímu portu HDMI 3/ MICRO-B 1. Umístěte projektor na plochý povrch tak, aby byla jeho spodní strana obrácena nahoru. 2. Uvolněte šroub, který zajišťuje kryt HDMI 3/MICRO-B a otevřete kryt. 3. Připojte USB kabel uvnitř projektoru k portu USB na modulu, a pak připojte modul k vstupnímu portu HDMI 3/MICRO-B. Pro zajištění napájení pro nabíjení modulu se používá USB kabel. Aby nedošlo k úrazu elektrickým proudem, neprovádějte připojování nebo odpojování mokrýma rukama. 4. Vraťte zpět kryt HDMI 3/MICRO-B a dotáhněte šroub zajišťující kryt. Připojení 23

24 Připojení zdrojového zařízení s komponentním video signálem Zjistěte, zda je na zařízení, které je zdrojem video signálu, k dispozici volná sada výstupních konektorů komponentního video signálu: Pokud ano, pokračujte v tomto postupu. V opačném případě budete muset znovu vyhodnotit, který způsob lze pro připojení zařízení použít. Postup připojení projektoru k zařízení, které je zdrojem komponentního video signálu: 1. Pomocí adaptérového kabelu komponentní video - VGA (D-Sub) a připojte konec se 3 konektory typu RCA ke konektorům komponentního video výstupu na zařízení, které je zdrojem video signálu. Barva zástrček musí odpovídat barvě konektorů: zelenázelený, modrá-modrý, červená-červený. 2. Druhý konec připojte ke konektoru PC na projektoru. 3. Pokud si přejete využívat vestavěné reproduktory projektoru, použijte vhodný audio kabel a připojte jeden konec tohoto kabelu k výstupním audio konektorům na zdrojovém video zařízení a druhý konec tohoto kabelu připojte k vstupnímu audio konektoru na projektoru. A/V zařízení Adaptérový kabel komponentní video - VGA (D-Sub) Audio kabel Audio kabel Pokud jsou k výstupnímu audio konektoru připojena sluchátka nebo externí reproduktory, nebude zvuk vycházet z vestavěných reproduktorů projektoru. Pokud nejsou na vstupu video signály, nebude z vestavěných reproduktorů projektoru nebo konektoru audio výstupu vystupovat žádný zvuk. Kromě toho nelze provádět žádná další nastavení zvuku. 24 Připojení

25 Připojení externích reproduktorů Zvuk můžete poslouchat prostřednictvím externího reproduktoru namísto vestavěných reproduktorů projektoru. Postup připojení projektoru k externím reproduktorům: Připojte vhodný stereo kabel k externím reproduktorům a k výstupnímu audio konektoru na projektoru. Při připojení audio kabelu ke konektoru audio výstupu nebude z reproduktorů projektoru vycházet žádný zvuk. Připojení 25

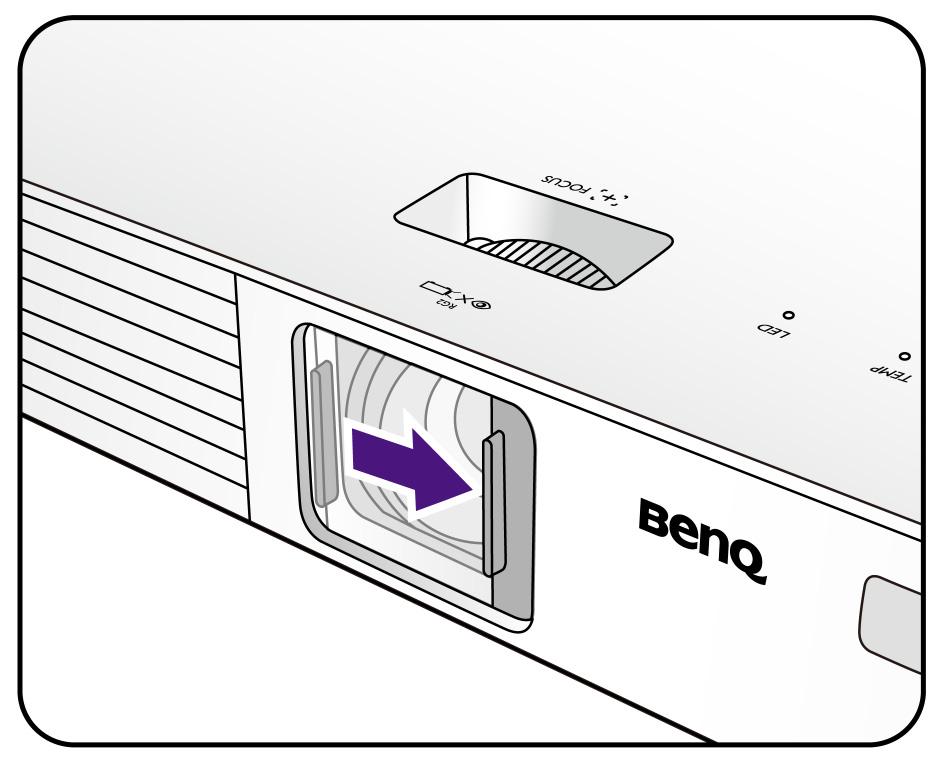

26 Ovládání Zapnutí projektoru 1. Zajistěte, aby byl projektor správně připojen k napájení. Podrobné informace najdete v části "Připojení napájení" na straně Před zapnutím projektoru otevřete posunutím kryt objektivu. Zajistěte, aby byl kryt objektivu při zapnuté lampě vždy otevřený. 3. Stisknutím tlačítka zapněte projektor. Indikátor Napájení bude zeleně blikat a spustí se ventilátory. Rozsvítí se lampa a během zahřívání projektoru se bude na projekční ploše zobrazovat úvodní obraz. Během zahřívání nereaguje projektor na další příkazy. Ozve se tón při zapnutí a indikátor Napájení se po zapnutí projektoru rozsvítí zeleně. Chcete-li vypnout tón, přečtěte si podrobné informace v části "Zapnout/vypnout tón" na straně Pokud jste zapnuli projektor poprvé, zobrazí se průvodce nastavením, který vás provede nastavením projektoru. Pokud jste již nastavení provedli, přeskočte tento krok. Pomocí tlačítek se šipkami ( / / / ) procházejte položky nabídky. Pomocí tlačítka potvrďte vybranou položku nabídky. 26 Ovládání

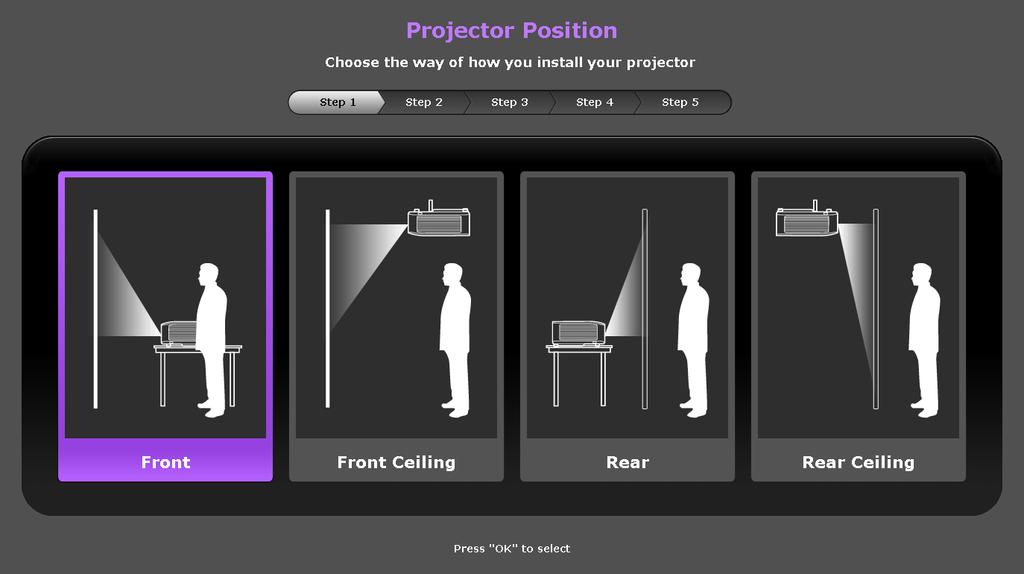

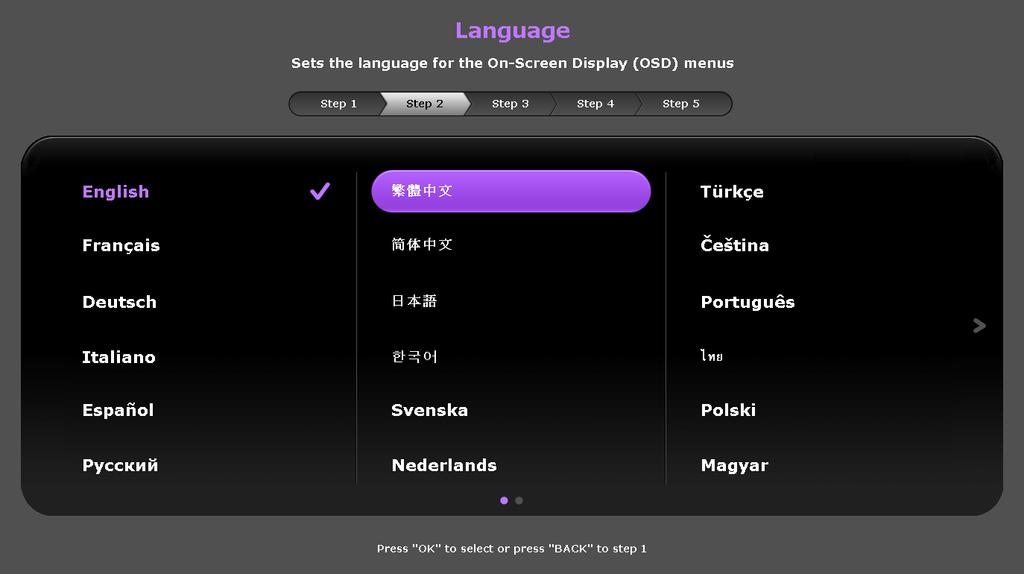

27 Níže uvedené ukázky obrazovek průvodce nastavením slouží pouze pro ilustrační účely a mohou se lišit od skutečnosti. i. Krok 1: Určete Poloha projektoru. ii. Krok 2: Určete Jazyk OSD. iii. Krok 3: Určete Vertikální korekce lichoběžníkového zkreslení. Více informací o vertikální korekci lichoběžníkového zkreslení najdete v části "Korekce lichoběžníkového zkreslení" na straně 35. iv. Krok 4: Určete Automatické vyhledání zdroje. Pokud chcete, aby projektor při zapnutí vždy automaticky vyhledával dostupné signály, vyberte možnost Zapnuto. v. Krok 5: Určete Typ nabídky. Více informací o typech nabídek najdete v části "Informace o OSD nabídkách" na straně 36. Nyní jste dokončili počáteční nastavení. 5. Pokud jste vyzváni k zadání hesla, zadejte pomocí tlačítek se šipkami šesticiferné heslo. Podrobné informace najdete v části "Využití funkce hesla" na straně Zapněte všechna připojená zařízení. Ovládání 27

28 7. Projektor začne automaticky vyhledávat dostupné vstupní signály. Aktuálně vyhledávaný vstupní signál se zobrazuje na projekční ploše. Pokud projektor nedetekuje žádný platný signál, zobrazí se zpráva Žádný signál. Požadovaný vstupní signál můžete vybrat stisknutím tlačítka. Pokud frekvence nebo rozlišení vstupního signálu přesahuje provozní rozsah projektoru, zobrazí se na prázdné projekční ploše zpráva Mimo rozsah. Přepněte prosím na vstupní signál, který vyhovuje rozlišení projektoru, nebo nastavte u vstupního signálu nižší hodnoty. Podrobné informace najdete v části "Tabulka časování" na straně 69. Vypnutí projektoru 1. Stiskněte tlačítko. Projektor zobrazí výzvu k potvrzení vypnutí. 2. Stiskněte znovu tlačítko. Indikátor Napájení bude oranžově blikat a ventilátory poběží, aby se ochladila projekční lampa. Během procesu ochlazování nereaguje projektor na žádné příkazy. 3. Po dokončení procesu ochlazování uslyšíte tón při vypnutí a indikátor Napájení se rozsvítí oranžově. Chcete-li vypnout tón, přečtěte si podrobné informace v části "Zapnout/vypnout tón" na straně 52. Pokud nebudete projektor delší dobu používat, odpojte napájecí kabel ze síťové zásuvky. Nezapínejte projektor bezprostředně po jeho vypnutí, protože nadměrné teplo by mohlo zkrátit životnost lampy. Skutečná životnost lampy se může lišit v závislosti na okolním prostředí a podmínkách používání. 28 Ovládání

29 Zabezpečení projektoru Použití bezpečnostního kabelu se zámkem Abyste zabránili odcizení projektoru, nainstalujte jej na bezpečné místo. V opačném případě si pořiďte pro zabezpečení projektoru zámek, jako například Kensingtonův zámek. Na projektoru se nachází otvor pro Kensingtonův zámek proti odcizení. Bezpečnostní kabelový Kensingtonův zámek je obvykle tvořen kombinací klíčů a zámku. Informace o způsobu použití najdete v dokumentaci k tomuto zámku. Využití funkce hesla Pro bezpečnostní účely a pro zamezení neoprávněného používání můžete pomocí OSD nabídky nastavit zabezpečení heslem. Po nastavení hesla a aktivaci této funkce je projektor chráněn heslem. Uživatelé, kteří neznají správné heslo, nemohou projektor používat. V případě, že aktivujete funkci hesla a pak heslo zapomenete, budete je muset pracně zjistit. Poznačte si své heslo a uložte si tento záznam na bezpečné místo pro pozdější použití. Nastavení hesla Jakmile nastavíte heslo a aktivujete funkci Zámek napájení, nebudete moci po zapnutí projektor použít, aniž byste zadali správné heslo. Pokud tak chcete učinit, nejprve a především musíte otevřít Upřesnit OSD nabídku (podrobnosti najdete na straně 37). 1. Stiskněte tlačítko. 2. Otevřete nabídku Nastavení systému: Pokročilé > Heslo pro zobrazení okna Heslo. 3. Vyberte Změnit heslo a stiskněte tlačítko pro zobrazení okna Zadejte nové heslo. Zadejte nové heslo Zpět 4. Jak je vidět v okně, představují čtyři tlačítka se šipkami (,,, ) v tomto pořadí 4 číslice (1, 2, 3, 4). Pomocí tlačítek se šipkami nastavte šesticiferné heslo. Číslice se při zadávání zobrazují jako ******. 5. Pro ověření a návrat do okna Heslo zadejte stejné heslo ještě jednou. 6. Vyberte Zámek napájení a použijte / pro nastavení Zapnuto. 7. Zadejte platné heslo pro aktivaci této funkce. Ovládání 29

30 8. Stiskněte tlačítko pro uložení změn a ukončení. Jestliže heslo zapomenete Pokud aktivujete funkci hesla, budete muset zadat heslo při každém zapnutí projektoru. Pokud zadáte nesprávné heslo, zobrazí se chybová zpráva a pak okno Zadejte aktuální heslo. Chyba hesla Opakujte akci později. Můžete zkusit zadat jiné šesticiferné heslo, nebo pokud si heslo vůbec nepamatujete, použijte postup pro obnovu hesla. Podrobné informace najdete v části "Použití postupu pro obnovu hesla" na straně 30. Pokud jste pětkrát za sebou zadali nesprávné heslo, projektor se v krátké době automaticky vypne. Použití postupu pro obnovu hesla 1. Zajistěte, aby bylo na projekční ploše zobrazeno okno Heslo a pak stiskněte a podržte tlačítko po dobu 3 sekund. Projektor zobrazí na projekční ploše zakódované číslo. Vyvolat heslo Zapište si vyvolávací kód a kontaktujte zákaznické středisko BenQ. Vyvolávací kód 2. Zapište si toto číslo a vypněte projektor. 3. Místní zákaznické servisní středisko BenQ vám pomůže toto číslo dekódovat. V souvislosti s tím můžete být požádáni o předložení dokladu o zakoupení projektoru za účelem prokázání toho, že jste oprávněným uživatelem projektoru. XXX ve výše uvedených zprávách představuje číslice, které se liší v závislosti na modelu. Změna hesla Pokud tak chcete učinit, nejprve a především musíte otevřít Upřesnit OSD nabídku (podrobnosti najdete na straně 37). 1. Otevřete nabídku Nastavení systému: Pokročilé > Heslo pro zobrazení okna Heslo. Konec 30 Ovládání

31 2. Vyberte Změnit heslo a stiskněte tlačítko pro zobrazení okna Zadejte aktuální heslo. Zadejte aktuální heslo 3. Pomocí tlačítek se šipkami zadejte staré heslo. Pokud je heslo správné, zobrazí se okno Zadejte nové heslo. Pokud je heslo nesprávné, zobrazí se zpráva o chybném zadání hesla a pak se zobrazí okno Zadejte aktuální heslo pro nový pokus. Můžete zkusit zadat jiné heslo nebo stisknout tlačítko pro zrušení změny. 4. Zadejte nové heslo. 5. Znovu zadejte stejné heslo pro ověření. Poznačte si své heslo a uložte si tento záznam na bezpečné místo pro pozdější použití. 6. Nové heslo bylo úspěšně nastaveno. Nezapomeňte při dalším zapnutí projektoru zadat nové heslo. 7. Stiskněte tlačítko pro uložení změn a ukončení. Zrušení funkce ochrany heslem Pokud tak chcete učinit, nejprve a především musíte otevřít Upřesnit OSD nabídku (podrobnosti najdete na straně 37). 1. Otevřete nabídku Nastavení systému: Pokročilé > Heslo pro zobrazení okna Heslo. 2. Vyberte Zámek napájení a použijte / pro nastavení Vypnuto. 3. Zadejte aktuální heslo. Pokud je heslo správné, zobrazí se okno Heslo informující o nastavení funkce Zámek napájení na Vypnuto. Při dalším zapnutí projektoru již nebudete muset zadávat heslo. Pokud je heslo nesprávné, zobrazí se chybová zpráva pro heslo a pak se zobrazí okno Zadejte aktuální heslo pro nový pokus. Můžete zkusit zadat jiné heslo nebo stisknout tlačítko pro zrušení změny. 4. Stiskněte tlačítko pro uložení změn a ukončení. Přestože je funkce ochrany heslem vypnutá, měli byste si staré heslo někam poznačit, protože jej budete potřebovat v případě opětovné aktivace ochrany heslem, při které musíte zadat staré heslo. Zpět Ovládání 31

32 Volba vstupního zdroje Projektor lze připojit k několika zařízením současně. V jednom okamžiku však lze na projekční ploše zobrazit signál pouze z jednoho zařízení. Při zapínání projektor automaticky vyhledává dostupné signály. Pokud chcete, aby projektor vždy automaticky vyhledával signály: V OSD nabídce Upřesnit přejděte do nabídky Nastavení systému: Základní apovolte Rychlé automatické hledání (viz "Rychlé automatické hledání" na straně 55). V OSD nabídce Základní když není na vstupu projektoru žádný signál, přejděte do Automatické vyhledání zdroje a povolte ji; pokud jsou na vstupu signály, přejděte do nabídky Nastavení a pak povolte Automatické vyhledání zdroje. Volba zdroje video signálu: 1. Stisknutím tlačítka zobrazte lištu pro výběr zdroje signálu. Zdroj HDMI 1/MHL HDMI 2 HDMI 3 PC/Komponentní 2. Opakovaným stisknutím tlačítek / vyberte požadovaný signál a stiskněte tlačítko. Po detekci signálu se na projekční ploše na několik sekund zobrazí informace o vybraném zdroji. Pokud je k projektoru připojeno více zařízení, opakujte kroky 1 až 2 pro vyhledání dalšího signálu. Přirozené (nativní) rozlišení obrazu tohoto projektoru vychází z formátu obrazu 16 : 9. Aby byl zobrazený obraz co nejlepší, měli byste vybrat a používat zdroj vstupního signálu, který odpovídá tomuto rozlišení. Jakákoliv jiná rozlišení budou projektorem upravena v závislosti na nastavení Poměr stran, což může způsobit určité zkreslení obrazu nebo ztrátu jeho ostrosti. Podrobné informace najdete v části Poměr stran. 32 Ovládání

33 Přejmenování vstupního zdroje Aktuální vstupní zdroj můžete na pruhu pro výběr zdroje přejmenovat. Pokud tak chcete učinit, nejprve a především musíte otevřít Upřesnit OSD nabídku (podrobnosti najdete na straně 37). 1. Stiskněte tlačítko a pak pomocí tlačítek / otevřete nabídku Nastavení systému: Základní. 2. Stisknutím tlačítka vyberte Přejmenovat zdroj a stiskněte tlačítko pro zobrazení okna Přejmenovat zdroj. 3. Stisknutím tlačítek / / / přesouvejte kurzor tak dlouho, dokud není vybrán požadovaný znak a stiskněte tlačítko pro potvrzení. Pro smazání znaku se přesuňte na tlačítko Del a stiskněte tlačítko. Pro smazání všech znaků se přesuňte na tlačítko Reset a stiskněte tlačítko. 4. Po dokončení stiskněte tlačítko pro uložení změn a ukončení. Úprava promítaného obrazu Nastavení výšky obrazu Projektor je vybaven dvěma nastavitelnými nožkami. Pomocí těchto prvků se mění výška obrazu. Pro nastavení projektoru: Šroubováním nastavitelných nožek upravte výšku obrazu. Nastavitelné nožky můžete zasunout šroubováním v opačném směru. Pokud není projektor umístěn na rovný povrch nebo pokud není projekční plocha kolmo vůči projektoru, bude mít promítaný obraz lichoběžníkový tvar. Podrobné informace o korekci tohoto jevu - viz "Korekce lichoběžníkového zkreslení" na straně 35. V době, kdy je lampa zapnutá, se nedívejte do objektivu. Silné světlo lampy vám může poškodit zrak. Při šroubování nastavitelné nožky buďte opatrní, protože se nachází v blízkosti otvorů, ze kterých vystupuje horký vzduch. Ovládání 33

34 Jemné doladění kvality obrazu Otáčením zaostřovacího kroužku upravte ostrost obrazu. Automatické nastavení obrazu V některých případech je třeba optimalizovat kvalitu obrazu. Pro provedení optimalizace stiskněte tlačítko. Během 3 sekund provede vestavěná inteligentní funkce automatického nastavení optimalizaci hodnot frekvence a časování tak, aby byla zajištěna nejvyšší kvalita obrazu. Informace o zvoleném zdroji se zobrazí na 3 sekundy v levém horním rohu projekčního plátna. Tato funkce je k dispozici pouze v případě, že je vybrán signál z PC (analogový RGB). 34 Ovládání

35 Korekce lichoběžníkového zkreslení Lichoběžníkové zkreslení se vyznačuje tím, že promítaný obraz je v horní nebo dolní části znatelně širší. Tato situace nastane, když není projektor kolmý vůči projekční ploše. Pro korekci tohoto jevu je třeba kromě nastavení výšky projektoru ručně provést následující kroky. 1. Stisknutím tlačítka / zobrazte okno Vertikální korekce lichoběžníkového zkreslení. Vertikální korekce lichoběžníkového zkreslení Stiskněte na 2 sekundy pro resetování Stiskněte na 2 s pro povolení aut. vert. korekce lich. zkreslení 2. Stisknutím tlačítka opravte lichoběžníkové zkreslení v dolní části obrazu nebo stisknutím tlačítka opravte lichoběžníkové zkreslení v horní části obrazu. Níže uvedené obrázky znázorňují, jak provést korekci lichoběžníkového zkreslení: Pro korekci lichoběžníkového zkreslení v horní části obrazu použijte. Pro korekci lichoběžníkového zkreslení v dolní části obrazu použijte. "Použít" "Použít" 3. Po dokončení stiskněte tlačítko pro uložení změn a ukončení. Pokud chcete opravit obraz pomocí funkce Automatická vertikální korekce lichoběžníkového zkreslení, stiskněte na 2 sekundy tlačítko pro povolení této funkce. Skrytí obrazu Aby bylo možno obrátit pozornost diváků sledujících prezentaci na přednášejícího, lze skrýt promítaný obraz. Stiskněte tlačítko pro skrytí obrazu na projekční ploše. Dalším stisknutím tlačítka nebo jakéhokoli jiného tlačítka zobrazení obnovíte. Nezakrývejte projekční objektiv, aby nepromítal obraz. Předmět zakrývající objektiv by se mohl zahřát a zdeformovat nebo dokonce způsobit požár. Ovládání 35

36 Funkce nabídek Informace o OSD nabídkách Abyste mohli provádět různé úpravy nebo nastavení projektoru a promítaného obrazu, je projektor vybaven 2 typy vícejazyčných OSD (On-Screen Display) nabídek: OSD nabídka Základní: obsahuje základní funkce nabídky (viz "Používání Základní OSD nabídky" na straně 38). OSD nabídka Upřesnit: obsahuje kompletní funkce nabídky (viz "Používání Pokročilé OSD nabídky" na straně 44). Pro otevření OSD nabídky stiskněte tlačítko. Pokud je Typ nabídky vybraný během počátečního nastavení Základní, zobrazí se jeden z následujících přehledů OSD nabídky Základní, podle toho, zda je či není připojen video signál. Vstupní signál připojen Režim zobrazení Graf. (srgb) Poměr stran Automaticky Režim zvuku Dynam. video Hlasitost 10 Němý Vypnuto Nastavení Stiskněte OK Vstupní signál nepřipojen Nabídka Zvolte způsob instalace projektoru Jazyk Čeština Poloha projektoru Přední Testovací vzorek Vypnuto Automatické vyhledání zdroje Zapnuto Typ nabídky Základní Formát HDMI Automaticky Barva stěny (zdi) Vypnuto Obnov. všechna nast. Informace 36 Funkce nabídek

37 Pokud se chcete přepnout z OSD nabídky Základní do OSD nabídky Upřesnit, postupujte podle níže uvedených pokynů: Pomocí tlačítek se šipkami ( / / / ) procházejte jednotlivé položky nabídky a pomocí tlačítka potvrďte vybranou položku nabídky. Pokud je k projektoru připojen video signál: i. Otevřete nabídku Nastavení > Typ nabídky a stiskněte tlačítko. ii. Pomocí tlačítek / vyberte Upřesnit a stiskněte tlačítko. iii. Stiskněte tlačítko pro ukončení. iv. Stiskněte znovu tlačítko pro otevření OSD nabídky Upřesnit. Pokud není k projektoru připojen ŽÁDNÝ video signál: i. Otevřete nabídku Typ nabídky a stiskněte tlačítko. ii. Pomocí tlačítek / vyberte Upřesnit a stiskněte tlačítko. iii. Stiskněte tlačítko pro ukončení. iv. Stiskněte znovu tlačítko pro otevření OSD nabídky Upřesnit. Při dalším zapnutí projektoru můžete k OSD nabídce Upřesnit přistupovat stisknutím tlačítka. V následující části je uveden přehled OSD nabídky Upřesnit. Obrázek Režim zobrazení Správa režimu uživatele Jas 50 Kontrast 50 Color Enhancer 50 Odstín 50 Pixel Enhancer 7 Teplota barev Režim LED Pokročilé... Resetovat aktuální režim obrazu Graf. (srgb) Normální PC/Komponentní Konec Podobně, když chcete přepnout z OSD nabídky Upřesnit do OSD nabídky Základní, postupujte podle níže uvedených pokynů: i. Otevřete nabídku Nastavení systému: Základní > Nastavení nabídky > Typ nabídky. ii. Pomocí tlačítek / vyberte Základní. iii. Opakovaným stisknutím tlačítka uzavřete OSD nabídku. iv. Stisknutím tlačítka otevřete OSD nabídku Základní. Funkce nabídek 37

38 Při dalším zapnutí projektoru můžete k OSD nabídce Základní přistupovat stisknutím tlačítka. Používání Základní OSD nabídky V závislosti na tom, zda je k projektoru připojen video signál či nikoli, jsou v OSD nabídce Základní k dispozici různé dostupné funkce. Pro další informace si projděte následující odkazy. OSD nabídka Základní - s připojenými vstupními signály OSD nabídka Základní - bez připojených vstupních signálů (Jsou k dispozici omezené nabídky.) OSD nabídka Základní - s připojenými vstupními signály OSD nabídka Základní poskytuje základní funkce nabídky. Dostupné položky nabídky se mohou lišit v závislosti na připojených zdrojích video signálu nebo konkrétním nastavení. Možnosti nabídky, které nejsou k dispozici, se zobrazují šedě. Pro otevření OSD nabídky stiskněte tlačítko. Pomocí tlačítek se šipkami ( / / / ) procházejte položky nabídky. Pomocí tlačítka potvrďte vybranou položku nabídky. 38 Funkce nabídek

39 Pro přepnutí z OSD nabídky Základní do OSD nabídky Upřesnit se podívejte na stranu 37. Nabídka Režim zobrazení Vnořené nabídky a popisy Výběr přednastaveného režimu zobrazení pro přizpůsobení vašeho provozního prostředí a vstupního signálu typu obrazu. Přednastavené režimy zobrazení jsou popsány níže: Jasný: Maximalizuje jas promítaného obrazu. Tento režim je vhodný pro prostředí, kde je vyžadován velmi vysoký jas, jako např. při použití projektoru v dobře osvětlených místnostech. Graf. (srgb): Tento režim je nejlepší pro prezentaci statických snímků obsahujících převážně grafiku a minimum textu. Je vyžadováno malé množství okolního světla. Dynam. video: Tento režim je nejlepší pro přehrávání videoklipů ve vaší prezentaci. Je vyžadováno malé množství okolního světla. Prezentace: Tento režim je nejlepší pro prezentaci snímků obsahujících převážně text a minimum grafiky. Je vyžadováno malé množství okolního světla. Kino (Film): Díky velmi dobře vyvážené sytosti barev a kontrastu s nízkou úrovní jasu je tento režim vhodný pro sledování filmů v domácnosti s malým množstvím okolního světla. Živé barvy: Maximalizuje vizuální efekty a zobrazuje snímky s jasnými a zářivými barvami. Uživatel: Pro načtení přizpůsobeného nastavení. Otevřete OSD nabídku Upřesnit a zobrazte Správa režimu uživatele pro podrobnosti. Funkce nabídek 39

40 Nabídka Poměr stran Režim zvuku Vnořené nabídky a popisy Přirozené (nativní) rozlišení obrazu tohoto projektoru vychází z formátu obrazu 16 : 9. Tuto funkci však můžete použít pro zobrazení promítaného obrazu v jiném poměru stran. Automaticky Změní proporcionálně měřítko obrazu tak, aby obraz odpovídal přirozenému rozlišení projektoru v jeho vodorovné nebo svislé šířce. To zajišťuje největší využití obrazovky a zachovává poměr stran obrazu. 4:3 Změní měřítko obrazu tak, aby byl obraz zobrazen uprostřed projekční plochy s poměrem stran 4 : 3. 16:9 Změní měřítko obrazu tak, aby byl obraz zobrazen uprostřed projekční plochy s poměrem stran 16 : 9. Širokoúhlé Roztáhne obraz ve vodorovném směru tak, aby se přizpůsobil šířce obrazovky. Výška obrazu se nezmění. Letterbox Změní měřítko obrazu tak, aby obraz odpovídal přirozenému rozlišení projektoru v jeho vodorovné šířce, a změní výšku obrazu na 3/4 projekční šířky. To učiní obraz větším, než je výška projekční plochy. Horní a dolní okraje zobrazeného obrazu jsou oříznuty. To je vhodné pro zobrazení obsahu vytvořeného ve formátu Letterbox (s černými pruhy v horní a dolní části). Režim zvuku využívá technologii vylepšení zvuku od společnosti MaxxAudio, která obsahuje algoritmus od společnosti Waves přinášející skvělé efekty basů a výšek a zajišťující působivý zážitek z poslechu zvuku. Jsou k dispozici následující přednastavené režimy zvuku: Dynam. video, Hudba a Kino. Pokud je aktivována funkce Němý, nastavení Režim zvuku vypne funkci Němý. Hlasitost Němý Nastavení úrovně hlasitosti vestavěných reproduktorů projektoru nebo hlasitosti zvuku vystupující z konektoru audio výstupu. Pokud je aktivována funkce Němý, nastavení Hlasitost vypne funkci Němý. Vyberte Zapnuto pro dočasné vypnutí vestavěných reproduktorů projektoru nebo výstupu zvuku z konektoru audio výstupu. Pro obnovení zvuku vyberte Vypnuto. 40 Funkce nabídek

41 Nabídka Nastavení Vnořené nabídky a popisy Stiskněte tlačítko pro otevření jeho vnořené nabídky. Stiskněte tlačítko pro uložení změn a ukončení. Podrobné informace najdete níže. Jazyk Nastavení jazyka pro OSD nabídky. Poloha projektoru Testovací vzorek Automatické vyhledání zdroje Projektor je možné nainstalovat pod strop, za projekční plochu nebo s jedním či několika zrcadly. Podrobné informace najdete v části "Volba umístění" na straně 14. Aktivujte tuto funkci pro zobrazení mřížkového testovacího vzoru, který pomáhá upravit velikost obrazu a zaostření, abyste mohli zjistit, zda promítaný obraz neobsahuje zkreslení. Nastavení, zda bude projektor automaticky vyhledávat zdroje vstupního signálu. Vyberte Zapnuto pokud chcete, aby projektor prohledával vstupní zdroje tak dlouho, dokud nenalezne signál. Pokud je tato funkce nastavena na Vypnuto, vybere projektor naposledy použitý zdroj vstupního signálu. Typ nabídky Přepnutí do OSD nabídky Upřesnit. Formát HDMI Barva stěny (zdi) Obnov. všechna nast. Výběr typu zdroje vstupního signálu pro signál HDMI. Typ zdroje můžete rovněž vybrat ručně. Různé typy zdrojů používají různé standardy pro úroveň jasu. Formát HDMI je k dispozici pouze v případě, že je vybrán signál HDMI. Povolením této funkce můžete upravit barvy promítaného obrazu, jestliže není projekční povrch bílý. Můžete si vybrat některou z následujících barev, která nejvíce odpovídá barvě projekčního povrchu: Světle žlutá, Růžová, Světle zelená nebo Modrá. Obnovení všech nastavení na výchozí tovární hodnoty. Následující nastavení však zůstanou zachována: Lichoběž. zkreslení, Poloha projektoru, Přejmenovat zdroj, Vynul. počít. lampy, Testovací vzorek, Režim velké nadm. výš., Heslo a Zámek kláves. Funkce nabídek 41

42 Nabídka Informace Vnořené nabídky a popisy Zobrazení následujících informací o vašem projektoru. Zdroj: Zobrazení aktuálního zdroje signálu. Režim zobrazení: Zobrazení aktuálního nastavení Režim zobrazení. Rozlišení: Zobrazení přirozeného rozlišení zdroje vstupního signálu. Systém barev: Zobrazení formátu vstupního signálu. LED Usage Time: Zobrazení počtu hodin používání lampy. Verze firmware: Zobrazení verze firmwaru projektoru. Některé informace jsou k dispozici pouze při použití určitých zdrojů vstupního signálu. 42 Funkce nabídek

43 OSD nabídka Základní - bez připojených vstupních signálů Protože není na vstupu projektoru žádný signál, jsou k dispozici pouze vnořené nabídky Nastavení v OSD nabídce Základní - s připojenými vstupními signály. Možnosti nabídky, které nejsou k dispozici, se zobrazují šedě. Pro otevření OSD nabídky stiskněte tlačítko. Pomocí tlačítek se šipkami ( / / / ) procházejte položky nabídky. Pomocí tlačítka potvrďte vybranou položku nabídky. Stiskněte tlačítko pro uložení změn a ukončení. Pro přepnutí z OSD nabídky Základní do OSD nabídky Upřesnit se podívejte na stranu 37. Jazyk Nabídka Poloha projektoru Testovací vzorek Automatické vyhledání zdroje Typ nabídky Formát HDMI Barva stěny (zdi) Vnořené nabídky a popisy Nastavení jazyka pro OSD nabídky. Projektor je možné nainstalovat pod strop, za projekční plochu nebo s jedním či několika zrcadly. Podrobné informace najdete v části "Volba umístění" na straně 14. Aktivujte tuto funkci pro zobrazení mřížkového testovacího vzoru, který pomáhá upravit velikost obrazu a zaostření, abyste mohli zjistit, zda promítaný obraz neobsahuje zkreslení. Nastavení, zda bude projektor automaticky vyhledávat zdroje vstupního signálu. Vyberte Zapnuto pokud chcete, aby projektor prohledával vstupní zdroje tak dlouho, dokud nenalezne signál. Pokud je tato funkce nastavena na Vypnuto, vybere projektor naposledy použitý zdroj vstupního signálu. Přepnutí do OSD nabídky Upřesnit. Výběr typu zdroje vstupního signálu pro signál HDMI. Typ zdroje můžete rovněž vybrat ručně. Různé typy zdrojů používají různé standardy pro úroveň jasu. Formát HDMI je k dispozici pouze v případě, že je vybrán signál HDMI. Povolením této funkce můžete upravit barvy promítaného obrazu, jestliže není projekční povrch bílý. Můžete si vybrat některou z následujících barev, která nejvíce odpovídá barvě projekčního povrchu: Světle žlutá, Růžová, Světle zelená nebo Modrá. Funkce nabídek 43

44 Nabídka Obnov. všechna nast. Informace Vnořené nabídky a popisy Obnovení všech nastavení na výchozí tovární hodnoty. Následující nastavení však zůstanou zachována: Lichoběž. zkreslení, Poloha projektoru, Přejmenovat zdroj, Vynul. počít. lampy, Testovací vzorek, Režim velké nadm. výš., Heslo a Zámek kláves. Zobrazení následujících informací o vašem projektoru. Zdroj: Zobrazení aktuálního zdroje signálu. Režim zobrazení: Zobrazení aktuálního nastavení Režim zobrazení. Rozlišení: Zobrazení přirozeného rozlišení zdroje vstupního signálu. Systém barev: Zobrazení formátu vstupního signálu. LED Usage Time: Zobrazení počtu hodin používání lampy. Verze firmware: Zobrazení verze firmwaru projektoru. Některé informace jsou k dispozici pouze při použití určitých zdrojů vstupního signálu. Používání Pokročilé OSD nabídky OSD nabídka Upřesnit obsahuje všechny funkce nabídky. Ikona hlavní nabídky Název hlavní nabídky Lišta pro výběr Obrázek Režim zobrazení Správa režimu uživatele Jas 50 Graf. (srgb) Vnořené nabídky Kontrast 50 Color Enhancer 50 Odstín 50 Pixel Enhancer 7 Teplota barev Normální Stav Režim LED Pokročilé... Resetovat aktuální režim obrazu PC/Komponentní Aktuální zdroj vstupního signálu Konec Stiskněte tlačítko pro návrat do předchozího okna nebo pro ukončení. Výše uvedený přehled OSD nabídky Upřesnit slouží pouze pro ilustraci a může se lišit od skutečnosti podle používaného modelu projektoru. 44 Funkce nabídek

45 Pro otevření OSD nabídky stiskněte tlačítko. Je složena z následujících hlavních nabídek. Pro další podrobné informace si projděte odkazy za níže uvedenými položkami nabídek. 1. Nabídka Obrázek (viz strana 45) 2. Nabídka Nastavení zvuku (viz strana 52) 3. Nabídka Zobrazení (viz strana 53) 4. Nabídka Nastavení systému: Základní (viz strana 54) 5. Nabídka Nastavení systému: Pokročilé (viz strana 55) 6. Nabídka Informace (viz strana 57) Dostupné položky nabídky se mohou lišit v závislosti na připojených zdrojích video signálu nebo konkrétním nastavení. Položky nabídky, které nejsou k dispozici, se zobrazují šedě. Pomocí tlačítek se šipkami ( / / / ) procházejte položky nabídky. Pomocí tlačítka potvrďte vybranou položku nabídky. Pro přepnutí z OSD nabídky Upřesnit do OSD nabídky Základní se podívejte na stranu 37. Nabídka Obrázek Vnořená nabídka Režim zobrazení Funkce a popisy Výběr přednastaveného režimu zobrazení pro přizpůsobení vašeho provozního prostředí a vstupního signálu typu obrazu. Přednastavené režimy zobrazení jsou popsány níže: Jasný: Maximalizuje jas promítaného obrazu. Tento režim je vhodný pro prostředí, kde je vyžadován velmi vysoký jas, jako např. při použití projektoru v dobře osvětlených místnostech. Graf. (srgb): Tento režim je nejlepší pro prezentaci statických snímků obsahujících převážně grafiku a minimum textu. Je vyžadováno malé množství okolního světla. Dynam. video: Tento režim je nejlepší pro přehrávání videoklipů ve vaší prezentaci. Je vyžadováno malé množství okolního světla. Prezentace: Tento režim je nejlepší pro prezentaci snímků obsahujících převážně text a minimum grafiky. Je vyžadováno malé množství okolního světla. Kino (Film): Díky velmi dobře vyvážené sytosti barev a kontrastu s nízkou úrovní jasu je tento režim vhodný pro sledování filmů v domácnosti s malým množstvím okolního světla. Živé barvy: Maximalizuje vizuální efekty a zobrazuje snímky s jasnými a zářivými barvami. Uživatel: Pro načtení přizpůsobeného nastavení. Otevřete OSD nabídku Upřesnit a zobrazte Správa režimu uživatele pro podrobnosti. Funkce nabídek 45

46 Vnořená nabídka Funkce a popisy Tyto funkce jsou k dispozici pouze tehdy, když je položka Režim zobrazení nastavena na Uživatel. Nahrát nastavení z Umožňuje ruční úpravu přednastaveného režimu zobrazení aučiní z něj dostupnou možnost v seznamu režimů zobrazení. 1. Přejděte na Obrázek > Režim zobrazení. Pak vyberte Uživatel. 2. Stisknutím tlačítka vyberte položku Správa režimu uživatele a stiskněte tlačítko. 3. V okně Správa režimu uživatele vyberte položku Nahrát nastavení z a stiskněte tlačítko. 4. Stisknutím tlačítek / vyberte režim zobrazení, který vám nejvíce vyhovuje. Správa režimu uživatele 5. Po dokončení stiskněte tlačítko a pro návrat do nabídky Obrázek. 6. Stiskněte tlačítko pro výběr dalších vnořených nabídek, které chcete změnit a pomocí tlačítek / upravte hodnoty. Úpravy definují vybraný uživatelský režim. Přejm.rež.uživ. Vyberte pro přejmenování upraveného režimu zobrazení (Uživatel). 1. Přejděte na Obrázek > Režim zobrazení. Pak vyberte Uživatel. 2. Stisknutím tlačítka vyberte Správa režimu uživatele. 3. V okně Správa režimu uživatele vyberte položku Přejm.rež.uživ. a stiskněte tlačítko. 4. V okně Přejm.rež.uživ. vyberte pomocí tlačítek / / / požadované znaky pro vybraný režim. 5. Po dokončení stiskněte tlačítko a pro ukončení. 46 Funkce nabídek

47 Vnořená nabídka Jas Funkce a popisy Úprava jasu obrazu. Při nastavení tohoto ovládacího prvku se černé oblasti obrazu jeví jako černé a v tmavých oblastech jsou viditelné detaily. Čím vyšší je hodnota, tím je obraz jasnější, zatímco nižší hodnota znamená tmavší obraz. Kontrast Nastavení míry rozdílu mezi tmavými a světlými oblastmi obrazu. Po nastavení hodnoty Jas nastavte položku Kontrast tak, aby byla nastavena špičková úroveň bílé. Čím vyšší je tato hodnota, tím je kontrast vyšší. Color Enhancer (Vylepšení barev) Nastavení úrovně sytosti barev - intenzity jednotlivých barev v obrazu. Při nastavení na nižší hodnoty jsou barvy méně syté, po nastavení na nejnižší hodnotu se obraz změní na černobílý. Pokud je nastavena příliš vysoká hodnota, budou barvy obrazu přesycené a obraz nebude realistický. Color Enhancer (Vylepšení barev) není v systému barev RGB podporován. Odstín Nastavení červených a zelených odstínů obrazu. Čím vyšší je tato hodnota, tím více je obraz zbarven do červena. Čím nižší je tato hodnota, tím více je obraz zbarven do zelena. Odstín není v systému barev RGB podporován. Pixel Enhancer (Vylepšení pixelů) Detekuje změnu barvy mezi objektem a jeho pozadím pro produkci zostřeného obrazu s ostrými hranami a vylepšených povrchových textur. Čím vyšší je nastavená hodnota, tím bude obraz ostřejší. Čím nižší je nastavená hodnota, tím bude obraz jemnější. Funkce nabídek 47

48 Vnořená nabídka Teplota barev* Režim LED Funkce a popisy Dostupné možnosti nastavení teploty barev* se liší podle připojeného vstupního signálu. Normální: Zachovává normální zobrazení bílé barvy. Chladné: Bílá barva se zobrazuje do modra. Lampa přir.: Originální teplota barev a vyšší jas lampy. Tento režim je vhodný pro prostředí, kde je vyžadován vysoký jas, jako např. při projekci obrazu v dobře osvětlených místnostech. Teplé: Bílá barva se zobrazuje do červena. *O teplotách barev: Existuje mnoho různých odstínů, které jsou pro různé účely považovány za bílou. Jeden z běžných způsobů reprezentace bílé barvy je znám jako teplota barev. Bílá barva s nízkou teplotou barev vypadá jako načervenalá bílá. Bílá barva s vysokou teplotou barev vypadá, jako by obsahovala více modré. Vyberte některý z následujících režimů výkonu lampy projektoru. Normální: Poskytuje maximální jas lampy. Úsporný: Snižuje hlučnost systému a spotřebu energie lampy o 30 %. Pokud je vybrán režim Úsporný sníží se světelný výkon a promítaný obraz bude tmavší. 48 Funkce nabídek

49 Vnořená nabídka Pokročilé... Úroveň černé Nastavení odstínů šedé v obrazu na 0 IRE nebo 7,5 IRE. Video signál v odstínech šedé se měří v jednotkách IRE. Vněkterých oblastech, kde se používá televizní norma NTSC, se odstíny šedé měří v rozsahu od 7,5 IRE (černá) do 100 IRE (bílá). V jiných oblastech, kde se používá norma PAL nebo japonská norma NTSC, se však odstíny šedé měří v rozsahu od 0 IRE (černá) do 100 IRE (bílá). Doporučujeme vám, abyste si zkontrolovali, zda má zdroj vstupního signálu hodnotu 0 IRE nebo 7,5 IRE a na základě této kontroly provedli nastavení. Výběr Gamma Gama korekce ovlivňuje vztah mezi zdrojem vstupního signálu a jasem obrazu. 1.6/1.8/2.0/2.1/BenQ: Tyto hodnoty vyberte podle vašich požadavků. 2.2/2.3: Zvyšuje průměrný jas obrazu. Nejlepší volba pro osvětlené prostředí, konferenční místnosti nebo obývací pokoje. 2.4: Nejlepší volba pro sledování filmů v zatemněné místnosti. 2.6/2.8: Nejlepší volba pro sledování filmů s převahou tmavých scén. Vysoký jas Nízký kontrast Funkce a popisy Nízký jas Vysoký kontrast 1,6 1,8 2,0 2,1 2,2 2,3 2,4 2,6 2,8 Funkce nabídek 49

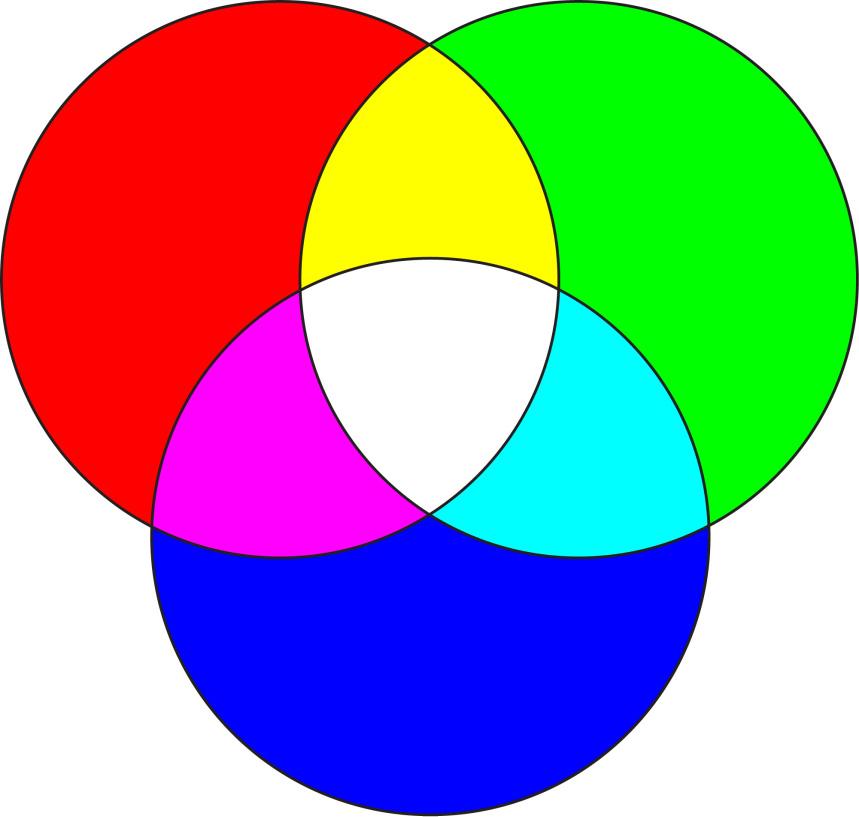

50 Vnořená nabídka Funkce a popisy Správa barev Ve většině prostředí pro instalaci, jako např. ve třídách, zasedacích místnostech nebo obývacích pokojích, kde zůstává zapnuté osvětlení nebo kde do místnosti dopadá okny denní světlo, není nutno správu barev používat. Nad správou barev byste se měli zamyslet pouze u trvalých instalací v prostředí s řízenou úrovní osvětlení, jako např. vučebnách, přednáškových sálech nebo u domácího kina. Správa barev umožňuje jemnou úpravu nastavení barev, aby bylo dosaženo přesnější reprodukce barev. Správnou správu barev lze používat v řízeném a reprodukovatelném projekčním prostředí. Použijte kolorimetr (měřidlo intenzity barev) a poskytněte sadu vhodných zdrojových obrazů pro změření reprodukce barev. Tyto nástroje nejsou součástí příslušenství projektoru, avšak prodejce projektoru by vám měl být schopen poradit nebo případně zajistit zkušeného instalačního technika. Funkce Správa barev umožňuje upravit nastavení šesti sad barev (RGBCMY). Můžete vybrat libovolnou z nich a nastavit její barevný rozsah a sytost. Pokročilé... (Pokračování) 1. Stisknutím tlačítka zobrazte okno Správa barev. 2. Vyberte Primární barva a pomocí tlačítek / vyberte barvu z možností Červená, Zelená, Modrá, Azurová, Purpurová a Žlutá. 3. Stisknutím tlačítka vyberte položku Odstín a pomocí tlačítek / nastavte její rozsah. Zvýšením rozsahu zahrnete barvy obsahující větší podíl svých dvou sousedních barev. Tento obrázek ukazuje vzájemný vztah barev. Červená Žlutá Zelená Pokud například vyberete barvu Červená a nastavíte její rozsah na 0, bude vybrána pouze čistě Purpurová Azurová červená barva. Při zvětšování rozsahu se bude do červené Modrá barvy přidávat žlutá a purpurová. 4. Stisknutím tlačítka vyberte Zvýšení a pomocí tlačítek / upravte její hodnoty. Bude upravena kontrastní úroveň právě vybrané primární barvy. Každá provedená úprava se okamžitě projeví v obrazu. 50 Funkce nabídek

51 Vnořená nabídka Funkce a popisy 5. Stisknutím tlačítka vyberte Sytost* a pomocí tlačítek / upravte její hodnoty. Každá provedená úprava se okamžitě projeví v obrazu. Pokud například vyberete položku Červená a nastavíte její hodnotu na 0, bude ovlivněna pouze sytost čistě červené barvy. 6. Opakováním kroků 2 až 5 proveďte všechny požadované úpravy. Pokročilé... (Pokračování) 7. Po dokončení stiskněte tlačítko pro uložení změn aukončení. *Informace o sytosti Představuje množství dané barvy v obrazu. Nižší hodnota vytváří méně syté barvy; hodnota 0 znamená, že příslušná barva nebude v obrazu vůbec zastoupena. Pokud je sytost příliš vysoká, bude barva příliš výrazná a nereálná. Redukce šumu Potlačuje elektrický šum v obrazu způsobený různými přehrávači médií. Čím vyšší je hodnota, tím nižší je šum. Režim filmu Zlepšuje kvalitu obrazu při projekci kompozitního obrazu z filmového disku DVD nebo Blu-ray disku. Nastavení Vypnuto tuto funkci deaktivuje. Všechny úpravy provedené u vybraného Režim zobrazení (včetně přednastaveného režimu Uživatel) se vrátí na výchozí tovární hodnoty. Resetovat aktuální režim obrazu 1. Stiskněte tlačítko. Zobrazí se potvrzovací zpráva. 2. Pomocí tlačítek / vyberte Reset a stiskněte tlačítko. Režim zobrazení se vrátí na výchozí tovární hodnoty. 3. Pro resetování dalších režimů zobrazení zopakujte kroky 1 až 2. Funkce nabídek 51

52 Nabídka Nastavení zvuku Vnořená nabídka Režim zvuku Funkce a popisy Režim zvuku využívá technologii vylepšení zvuku od společnosti MaxxAudio, která obsahuje algoritmus od společnosti Waves přinášející skvělé efekty basů a výšek a zajišťující působivý zážitek z poslechu zvuku. Jsou k dispozici následující přednastavené režimy zvuku: Dynam. video, Hudba a Kino. Pokud je aktivována funkce Němý, nastavení Režim zvuku vypne funkci Němý. Němý Hlasitost Zapnout/vypnout tón Resetovat nastavení zvuku Vyberte Zapnuto pro dočasné vypnutí vestavěných reproduktorů projektoru nebo výstupu zvuku z konektoru audio výstupu. Pro obnovení zvuku vyberte Vypnuto. Nastavení úrovně hlasitosti vestavěných reproduktorů projektoru nebo hlasitosti zvuku vystupující z konektoru audio výstupu. Pokud je aktivována funkce Němý, nastavení Hlasitost vypne funkci Němý. Nastavení tónu pro projektor na Zapnuto nebo Vypnuto. Zapnout/vypnout tón lze nastavit pouze zde. Ztlumení zvuku nebo úprava úrovně hlasitosti zvuku nemá žádný vliv na funkci Zapnout/vypnout tón. Všechny úpravy provedené v nabídce Nastavení zvuku se vrátí na výchozí tovární hodnoty. 52 Funkce nabídek

53 Nabídka Zobrazení Vnořená nabídka Poměr stran Barva stěny (zdi) Poloha obrazu Funkce a popisy Přirozené (nativní) rozlišení obrazu tohoto projektoru vychází z formátu obrazu 16 : 9. Tuto funkci však můžete použít pro zobrazení promítaného obrazu v jiném poměru stran. Automaticky Změní proporcionálně měřítko obrazu tak, aby obraz odpovídal přirozenému rozlišení projektoru v jeho vodorovné nebo svislé šířce. To zajišťuje největší využití obrazovky a zachovává poměr stran obrazu. 4:3 Změní měřítko obrazu tak, aby byl obraz zobrazen uprostřed projekční plochy s poměrem stran 4 : 3. 16:9 Změní měřítko obrazu tak, aby byl obraz zobrazen uprostřed projekční plochy s poměrem stran 16 : 9. Širokoúhlé Roztáhne obraz ve vodorovném směru tak, aby se přizpůsobil šířce obrazovky. Výška obrazu se nezmění. Letterbox Změní měřítko obrazu tak, aby obraz odpovídal přirozenému rozlišení projektoru v jeho vodorovné šířce, a změní výšku obrazu na 3/4 projekční šířky. To učiní obraz větším, než je výška projekční plochy. Horní a dolní okraje zobrazeného obrazu jsou oříznuty. To je vhodné pro zobrazení obsahu vytvořeného ve formátu Letterbox (s černými pruhy v horní a dolní části). Povolením této funkce můžete upravit barvy promítaného obrazu, jestliže není projekční povrch bílý. Můžete si vybrat některou z následujících barev, která nejvíce odpovídá barvě projekčního povrchu: Světle žlutá, Růžová, Světle zelená nebo Modrá. Zobrazení okna Poloha obrazu. Pro úpravu polohy promítaného obrazu můžete použít tlačítka se směrovými šipkami. Hodnoty zobrazené v dolní poloze okna se mění po každém stisknutí tlačítka. Tato funkce je k dispozici pouze v případě, že je vybrán signál PC. Funkce nabídek 53

54 Vnořená nabídka Úprava skrytí okrajů Počítač a komponenta ladění YPbPr Funkce a popisy Skrytí špatné kvality obrazu ve čtyřech okrajových částech. Čím vyšší je hodnota, tím větší část obrazu je skryta, přičemž obraz zůstává zobrazen přes celou projekční plochu a je geometricky přesný. Nastavení 0 znamená zobrazení 100 % obrazu. Horizont. velikost Přizpůsobení vodorovné šířky obrazu. Tato funkce je k dispozici pouze v případě, že je vybrán signál Komponentní nebo PC. Fáze Úprava fáze časování pro omezení zkreslení obrazu. Tato funkce je k dispozici pouze v případě, že je vybrán signál Komponentní nebo PC. Automaticky Automatická úprava fáze a frekvence. Tato funkce je k dispozici pouze v případě, že je vybrán signál PC. Nabídka Nastavení systému: Základní Vnořená nabídka Jazyk Barva pozadí Úvodní obrazovka Poloha projektoru Automatické vypnutí Přímé zapnutí Funkce a popisy Nastavení jazyka pro OSD nabídky. Nastavení barvy pozadí, když není na vstupu projektoru žádný signál. Můžete vybrat Černá, Modrá nebo Fialová barvu pozadí. Umožňuje vybrat obrazovku s logem, která se bude zobrazovat během zapínání projektoru. Můžete vybrat obrazovku s logem BenQ, obrazovku Černá nebo obrazovku Modrá. Projektor je možné nainstalovat pod strop, za projekční plochu nebo s jedním či několika zrcadly. Vypnutí projekce, pokud není delší dobu rozpoznán žádný signál. Když je tato funkce nastavena na Zapnuto, projektor se po přivedení energie prostřednictvím napájecího kabelu automaticky zapne. Když je tato funkce nastavena na Vypnuto, budete muset projektor zapnout stisknutím tlačítka na projektoru nebo na dálkovém ovládači. 54 Funkce nabídek

55 Vnořená nabídka Nastavení nabídky Přejmenovat zdroj Funkce a popisy Typ nabídky Přepnutí do OSD nabídky Základní. Pozice nabídky Nastavení pozice OSD nabídky. Čas zobrazení nabíd. Nastavení doby, po kterou zůstane OSD nabídka aktivní po posledním stisknutí tlačítka. Prázdná zpráva přip. Nastavení, zda má projektor během skrytí obrazu zobrazovat zpráva připomenutí. Přejmenování aktuálního zdroje vstupního signálu na požadovaný název. V okně Přejmenovat zdroj nastavte pomocí tlačítek / / / požadované znaky pro položku připojeného zdroje. Po dokončení stiskněte tlačítko a pro ukončení. Rychlé automatické hledání Nastavení, zda bude projektor automaticky vyhledávat zdroje vstupního signálu. Vyberte Zapnuto pokud chcete, aby projektor prohledával vstupní zdroje tak dlouho, dokud nenalezne signál. Pokud je tato funkce nastavena na Vypnuto, vybere projektor naposledy použitý zdroj vstupního signálu. Nabídka Nastavení systému: Pokročilé Vnořená nabídka Nastavení lampy Funkce a popisy Vynul. počít. lampy Aktivuje tuto funkci pouze po instalaci nové lampy. Když vyberete Reset, zobrazí se zpráva Resetováno úspěšně pro upozornění na provedené resetování času lampy na 0. Počít. provozu lampy Vyberte pro zjištění doby provozu lampy (v hodinách), která se automaticky počítá pomocí vestavěného časovače. Celková (ekvivalentní) doba provozu lampy = 1,5 x (počet hodin provozu v režimu Normální ) + 1 x (počet hodin provozu vrežimu Úsporný ) Funkce nabídek 55

56 Vnořená nabídka Nastavení HDMI Funkce a popisy Formát HDMI Vyberte typ zdroje vstupního signálu pro signál HDMI. Typ zdroje můžete rovněž vybrat ručně. Různé typy zdrojů používají různé standardy pro úroveň jasu. Formát HDMI je k dispozici pouze v případě, že je vybrán signál HDMI. Testovací vzorek Skryté titulky Aktivujte tuto funkci pro zobrazení mřížkového testovacího vzoru, který pomáhá upravit velikost obrazu a zaostření, abyste mohli zjistit, zda promítaný obraz neobsahuje zkreslení. Povolit skryté titulky Tuto funkci aktivujte výběrem možnosti Zapnuto v případě, že zvolený vstupní signál obsahuje skryté titulky*. *Informace o titulcích Zobrazení dialogů, komentářů nebo zvukových efektů na projekční ploše v textové podobě u televizních pořadů nebo videa (v přehledech televizních programů bývají obvykle označeny jako CC ). Verze titulků Vyberte preferovaný způsob zobrazení skrytých titulků. Pro zobrazení titulků vyberte CC1, CC2, CC3 nebo CC4 (CC1 zobrazuje titulky v primárním jazyce vaší oblasti). Režim pro provoz v oblastech, jako jsou např. místa s velkou nadmořskou výškou nebo prostředí s vysokými teplotami. Aktivujte tuto funkci, pokud používáte projektor v nadmořské výšce m m a okolní teplota je mezi 0 C 30 C. Režim velké nadm. výš. Nepoužívejte tuto funkci, pokud je vaše nadmořská výška v rozmezí 0 m m a okolní teplota v rozmezí 0 C až 35 C. Pokud byste za takových podmínek tento režim zapnuli, byl by projektor nadměrně ochlazován. Provoz v režimu Režim velké nadm. výš. může způsobovat větší hluk z důvodu zvýšené rychlostí ventilátorů, nutné pro zlepšení celkového chlazení a výkonu systému. Jestliže používáte tento projektor v jiném extrémním prostředí (s výjimkou výše uvedených podmínek), může jevit známky automatického vypínání, které slouží k ochraně projektoru před přehřátím. V takových případech byste měli pro vyřešení těchto problémů aktivovat režim Režim velké nadm. výš.. To však neznamená, že projektor může pracovat za jakýchkoliv drsných nebo extrémních podmínek. 56 Funkce nabídek

57 Vnořená nabídka Heslo Zámek kláves Indikátor LED Obnov. všechna nast. Funkce a popisy Pro bezpečnostní účely a pro zamezení neoprávněného používání můžete nastavit zabezpečení projektoru heslem. Podrobné informace najdete v části "Využití funkce hesla" na straně 29. Změnit heslo Před změnou hesla budete požádáni o zadání platného hesla. Zámek napájení Omezení použití projektoru pouze na osoby, které znají správné heslo. Uzamknutím tlačítek na dálkovém ovladači můžete zabránit náhodné změně nastavení projektoru (např. dětmi). Když vyberete Zapnuto pro aktivaci této funkce, nebudou fungovat žádná tlačítka na dálkovém ovladači kromě tlačítka Napájení. Pro odemknutí tlačítek podržte na 3 sekundy tlačítko na dálkovém ovladači. Když vyberete Zapnuto, budou všechny indikátory na projektoru fungovat normálně. Podrobné informace najdete v části "Indikátory" na straně 63. Když vyberete Vypnuto, budou všechny indikátory (Napájení, TEMP (Teplota), LED) po zapnutí projektoru a zobrazení úvodní obrazovky vypnuté. Pokud však projektor nefunguje správně, indikátory se rozsvítí nebo začnou blikat, aby vás upozornily na možný problém. Podrobnosti najdete rovněž v části "Indikátory" na straně 63. Obnovení všech nastavení na výchozí tovární hodnoty. Typ OSD nabídky se vrátí na OSD nabídku Základní. Následující nastavení však zůstanou zachována: Lichoběž. zkreslení, Poloha projektoru, Přejmenovat zdroj, Vynul. počít. lampy, Testovací vzorek, Režim velké nadm. výš., Heslo a Zámek kláves. Nabídka Informace Vnořená nabídka Zdroj Režim zobrazení Rozlišení Funkce a popisy Zobrazení aktuálního zdroje signálu. Zobrazení aktuálního režimu zobrazení v nabídce Obrázek. Zobrazení přirozeného rozlišení zdroje vstupního signálu. Funkce nabídek 57

58 Vnořená nabídka Systém barev Životnost LED lampy Verze firmware Funkce a popisy Zobrazení formátu vstupního signálu. Zobrazení počtu hodin používání lampy. Zobrazení verze firmwaru projektoru. Některé informace jsou k dispozici pouze při použití určitých zdrojů vstupního signálu. Struktura OSD nabídky Upřesnit OSD nabídky se liší podle vybraného typu signálu. Hlavní nabídka Vnořená nabídka Možnosti Obrázek Nastavení zvuku Režim zobrazení Jasný/Graf. (srgb)/dynam. video/prezentace/ Kino (Film)/Živé barvy/uživatel Správa režimu uživatele Nahrát nastavení z Přejm.rež.uživ. Jas Kontrast Color Enhancer Odstín Pixel Enhancer 0-15 Teplota barev Normální/Chladné/Lampa přir./teplé Režim LED Normální/Úsporný Pokročilé... Resetovat aktuální režim obrazu Úroveň černé Výběr Gamma 0 IRE/7,5 IRE 1.6/1.8/2.0/2.1/2.2/2.3/ 2.4/2.6/2.8/BenQ Správa barev Primární barva/odstín/ Zvýšení/Sytost Redukce šumu 0 31 Režim filmu Zapnuto/Vypnuto Reset/Zrušit Režim zvuku Dynam. video/hudba/kino Němý Zapnuto/Vypnuto Hlasitost 0-20 Zapnout/vypnout tón Zapnuto/Vypnuto Resetovat nastavení zvuku Reset/Zrušit 58 Funkce nabídek

59 Hlavní nabídka Vnořená nabídka Možnosti Zobrazení Poměr stran Barva stěny (zdi) Poloha obrazu Úprava skrytí okrajů Počítač a komponenta ladění YPbPr Automaticky/4:3/16:9/Širokoúhlé/Letterbox Vypnuto/Světle žlutá/růžová/světle zelená/modrá Video: 0-3 Jiné: 0-3 Horizont. velikost Fáze Automaticky Jazyk Nastavení systému: Základní Barva pozadí Úvodní obrazovka Poloha projektoru Automatické vypnutí Přímé zapnutí Nastavení nabídky Přejmenovat zdroj Rychlé automatické hledání Černá/Modrá/Fialová BenQ/Černá/Modrá Přední/Strop vpředu/zadní/strop vzadu Vypnout/5 min/10 min/15 min/20 min/25 min/ 30 min Zapnuto/Vypnuto Typ nabídky Pozice nabídky Čas zobrazení nabíd. Prázdná zpráva přip. Zapnuto/Vypnuto Základní/Upřesnit Střed/Nahoře-vlevo/ Nahoře-vpravo/Dolevpravo/Dole-vlevo Vždy zap./5 s/10 s/15 s/ 20 s/25 s/30 s Zapnuto/Vypnuto Funkce nabídek 59
