ABSOLUTE DIGIMATIC Vysoce přesné mikrometry

Transkript

1 ABSOLUTE DIGIMATIC Vysoce přesné mikrometry Funkce ZAP/VYP Funkce "Lock" (blokování klávesnice) PRESET (předvolba) Přepínatelné rozlišení Rovnoběžnost 0,6 µm Měřicí plochy ø 3,2 mm, osazené tvrdokovem, jemně lapované Vřeteno ø 6,35 mm, stoupání vřetene 0,5 mm, s aretací Měřicí síla 7-9 N Měřicí systém Elektromagnetické indukční provedení ABS rotačního snímače Životnost baterie cca 2 roky Dodává se Včetně pouzdra, klíče, šroubováku, 1 baterie, teplotní úchopové ochrany, kontrolního certifikátu Tyto mikrometry se vyznačují číslicovým krokem měření 0,1 µm a jsou určeny pro zákazníky, kteří potřebují provádět vysoce přesná měření pomocí ručních měřidel (jako je Gauge R & R analýza). ABSOLUTE Vysoce přesné třmenové mikrometry nabízí následující výhody: Vysoce-přesné třmenové mikrometry využívají Mitutoyo inovativní rozlišení 0,1 µm ABS (absolute) rotačního snímače a vysoce přesné mechanické technologie šroubu ke snížení chyby měřidla na 0,5 µm zaručujicí vyšší přesnost bez ztráty operativnosti. Velice tuhý třmen a vysoce účinná konstantní síla mechanismu (7-9 N) umožňuje stabilnější měření. Vysoce přesný mikrometr s teplotní úchopovou ochranou (standardní příslušenství) s 06ADV380B Kabel USB Input Tool s 115,00 Rozsah měření Číslicový krok 0,0001 mm/ 0,0005 mm (přepinatelné) Chyba přístroje ±0.5 µm Napájení Lithiová baterie (CR2032), 1ks Hmotnost [g] Cena [ ] ,00 05SAA217D Lithiová baterie CR , mm ø ø ø Číslicový krok 0,1 µm Porovnání velikostí: Vysoce přesný mikrometr s třmenem vyšší tuhosti a klasický mikrometr se standardním třmenem 35

2 DIGIMATIC Třmenové mikrometry QuantuMike s ochranou IP65 Třmenové mikrometry se stoupáním vřetene 2 mm, nabízejí 4krát rychlejší posuv než standardní mikrometry. DIGIMATIC Třmenové mikrometry QuantuMike se stupněm ochrany IP65 nabízí následující výhody: Rychlé měření je zajištěno díky 2 mm stoupání vřetene na každou otáčku bubínku! Přibližně 4krát rychlejší posuv než u standardního mikrometru s 0,5 mm stoupáním vřetene. Měřidla mají vynikající přesnost s chybou přístroje pouze ±1 µm (modely s rozsahem měření 75 mm nebo menším) Dvojitá funkce řehtačky v bubínku umožňuje jednoduchou obsluhu na stativu nebo obsluhu jednou rukou. Vynikající ochrana vůči vodě a prachu (stupeň ochrany IP65) umožňuje používat tyto mikrometry i v místech, kde se vyskytuje stříkající chladivo. Pouze pro 0-25 mm, mm Funkce ORIGIN (do 100 mm) Funkce "Lock" (blokování klávesnice) Rovnoběžnost 1 µm pro modely do 50 mm 2 µm pro modely do 100 mm Měřicí plochy Osazené tvrdokovem, broušené, jemně lapované Vřeteno ø 6,35mm, stoupání 2 mm, s aretací Měřicí síla 7-12 N Životnost baterie cca 1,2 roku Dodává se Včetně pouzdra, klíče, 1 baterie, nastavovací měrky (od 25 mm), kontrolního certifikátu (rozsah měření 0-50 mm) Barevné krytky (zvláštní příslušenství) L a b Hmotnost Cena [g] [ ] ±1 µm , ±1 µm , ±1 µm 25 9, , ±1 µm 25 9, , ±1 µm 50 12, , ±1 µm 50 12, , ±2 µm , ±2 µm ,00 s 06ADV380B Kabel USB Input Tool s 115,00 04GAA900 Červená krytka 4,00 04GAA901 Žlutá krytka 4,00 04GAA902 Zelená krytka 4,00 04GAA903 Modrá krytka 4,00 04AAB208 Šedá krytka 4,00 04GAA899 Černá krytka 4,00 a L b ø 6.35 ø otáčka Standardní Posuv vřetena 0,5 mm 2,0 mm 1 : Bubínková řehtačka 2 : Standardní řehtačka 36

3 DIGIMATIC Třmenové mikrometry s ochranou IP65 - metrické Funkce ORIGIN (do 100 mm) 2 x PRESET (Předvolba) (nad 100 mm) Funkce "Lock" (nad 100 mm) chromovaná, ø 18 mm Rovnoběžnost 1 µm pro modely do 50 mm 2 µm pro modely do 100 mm 3 µm pro modely do 175 mm 4 µm pro modely do 275 mm 5 µm pro modely nad 275 mm Měřicí plochy Osazené tvrdokovem, broušené, jemně lapované Vřeteno ø 6,35 mm, stoupání vřetene 0,5 mm, s aretací Měřicí síla 5-10 N Životnost baterie cca 1,2 roku Dodává se Včetně pouzdra, klíče, 1 baterie, nastavovací měrky (od 25 mm), kontrolního certifikátu (rozsah měření 0-50 mm) s 06ADV380B Kabel USB Input Tool s 115,00 Tyto metrické třmenové mikrometry se vyznačují vynikající přesností, jsou s a bez zadávání dat a velmi robustní. DIGIMATIC Třmenové mikrometry se stupněm ochrany IP65 nabízí následující výhody: Vynikajicí přesnost s chybou přístroje pouze ±1 µm (modely s rozsahem měření 75 mm nebo s menším) Pouze pro 0-25 mm a mm Se standardní řehtačkou S bubínkovou řehtačkou S třecím bubínkem S třecím bubínkem L a b c Hmotnost Cena [g] [ ] ±1 µm 0 2, , ±1 µm 0 2, ,00 Se standardní řehtačkou L a b c Hmotnost Cena [g] [ ] ±1 µm 0 2, , ±1 µm 0 2, , ±1 µm 25 2,8 9, , ±1 µm 25 2,8 9, , ±1 µm 50 2,8 12, , ±1 µm 50 2,8 12, , ±2 µm 75 2, , ±2 µm 75 2, , ±2 µm ,3 16,7 76, , ±2 µm ,7 18, , ±3 µm ,1 19, , ±3 µm ,3 18, , ±3 µm ,7 16, , ±4 µm 258 5, , ±4 µm 284 6, , ±4 µm 309 6, ,00 S bubínkovou řehtačkou L a b c Hmotnost Cena [g] [ ] ±1 µm 0 2, , ±1 µm 0 2, , ±1 µm 25 2,8 9, , ±1 µm 25 2,8 9, , ±1 µm 50 2,8 12, , ±1 µm 50 2,8 12, , ±2 µm 75 2, , ±2 µm 75 2, ,00 37

4 DIGIMATIC Třmenové mikrometry s ochranou IP65 - metrické - Sady mikrometrů Tyto metrické třmenové mikrometry se vyznačují vynikající přesností, jsou s a bez zadávání dat a velmi robustní. DIGIMATIC Třmenové mikrometry se stupněm ochrany IP65 nabízí následující výhody: S výstupem dat Pouze pro 0-25 mm a mm Funkce ORIGIN (do 100 mm) - Sady mikrometrů Viz jednotlivá provedení chromovaná, ø 18 mm Rovnoběžnost 1 µm pro modely do 50 mm 2 µm pro modely do 100 mm Měřicí plochy Osazené tvrdokovem, broušené, jemně lapované Vřeteno ø 6,35 mm, stoupání vřetene 0,5 mm, s aretací Měřicí síla 5-10 N Životnost baterie cca 1,2 roku Dodává se Včetně pouzdra, klíče, 1 baterie, nastavovací měrky (od 25 mm), kontrolního certifikátu (rozsah měření 0-50 mm) Sady / Se standardní řehtačkou Cena Obsah sady [ ] / nastavovací měrka 25 mm z keramiky 572, / / nastavovací měrky 25 mm a 50 mm 979, / / / nastavovací měrky 25 mm, 50 mm a 75 mm 1 390,00 s 06ADV380B Kabel USB Input Tool s 115,00 Provedení se standardní řehtačkou do 100 mm Provedení s bubínkovou řehtačkou / s třecím bubínkem Provedení se standardní řehtačkou nad 100 mm 38

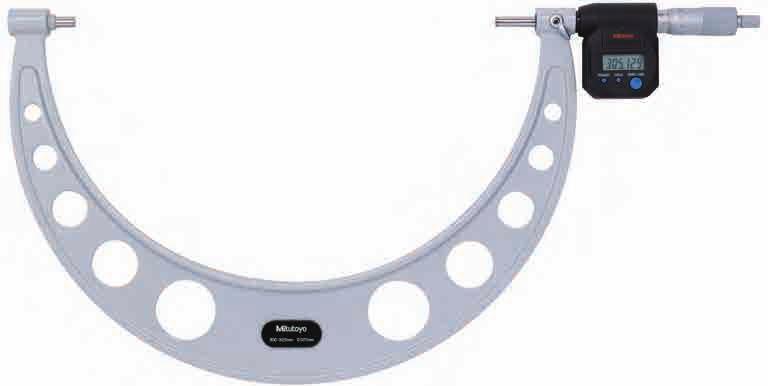

5 DIGIMATIC Třmenové mikrometry mm Funkce chromovaná Rovinnost 0,6 µm Rovnoběžnost 5 µm pro modely do 375 mm 6 µm pro modely do 475 mm 7 µm pro modely do 500 mm Měřicí plochy Osazené tvrdokovem, jemně lapované Vřeteno ø 8 mm, stoupání vřetene 0,5 mm, s aretací Měřicí síla N Životnost baterie cca 1,8 roku Dodává se Včetně pouzdra, nastavovací měrky, klíče, 2 baterií 04AZB512 DIGIMA. kabel, tl. DATA(1m) 75,00 04AZB513 DIGIMA. kabel, tl. DATA(2m) 84, DIGIMA. kabel, tl. DATA(1m) 38, DIGIMA. kabel, tl. DATA(2m) 43,50 02AZD790C Kabel pro U-WAVE, tl. DATA 90,00 06ADV380C USB Input Tool kabel s 100,00 DIGIMATIC Třmenové mikrometry mm mají rozsah měření mm a nabízí následující výhody: Jednotka otočného displeje o 330 umožňuje snadné odečítání naměřené hodnoty ve všech pozicích měření mm L a Hmotnost Cena [g] [ ] ±6 µm , ±6 µm , ±6 µm , ±7 µm , ±7 µm , ±7 µm , ±8 µm , ±8 µm ,00 Kabel orientovaný směrem dolů 04AZB512, 04AZB513 Kabel orientovaný ve směru bubínku , Displej je otočný o

6 DIGIMATIC Třmenové mikrometry Standardní modely DIGIMATIC Třmenových mikrometrů, které jsou cenově dostupné a nabízí následující výhody: Cenově výhodné se zjednodušenými funkcemi pro standardní aplikace. Bez výstupu dat. Dostupné s řehtačkou nebo třecím bubínkem pro konstantní měřicí sílu Se standardní řehtačkou Hmotnost Cena [µm] [g] [ ] ± ,00 Funkce ORIGIN chromovaná, Ø 18 mm Rovnoběžnost 2 µm Měřicí plochy Osazené tvrdokovem, jemně lapované Vřeteno ø 6,35 mm, stoupání vřetene 0,5 mm Měřicí síla 5-10 N Životnost baterie cca 1,2 roku Dodává se Včetně pouzdra, klíče, 1 baterie, certifikátu kontroly Ø Ø Standardní řehtačka 40

7 c c Třmenové mikrometry s neotáčivým vřetenem Funkce Série 406 ORIGIN chromovaná, ø 18 mm Rovnoběžnost 3 µm pro modely do 75 mm 4 µm pro modely nad 75 mm Měřicí plochy Osazené tvrdokovem, jemně lapované Vřeteno ø 6,35 mm, stoupání vřetene 0,5 mm, s aretací Měřicí síla 3-8 N Životnost baterie cca 1,2 roku Dodává se Včetně pouzdra, nastavovací měrky (od 25 mm), klíče s 06ADV380B Kabel USB Input Tool s 115,00 Série 406 Třmenové mikrometry s neotáčivým vřetenem nabízí následující výhody: Klouzavé vřeteno, neotáčivé. Se standardní řehtačkou. S výstupem dat L a b c Hmotnost Cena [g] [ ] ±3 µm ,5 7, , ±3 µm ,5 10, , ±3 µm ,5 11, , ±4 µm ,8 14, ,00 b a L ø6.35 ø ø mm b L a 27.5 ø ø mm 41

8 c ABSOLUTE DIGIMATIC Třmenové mikrometry QuickMike Provedení Quick třmenového mikrometru s neotáčivým vřetenem umožňuje mnohem rychlejší provedení nastavení než standardními modely. ABSOLUTE DIGIMATIC Třmenové mikrometry QuickMike nabízí následující výhody: 10 mm posuv na otáčku (se stoupáním vřetene 0,5 mm) umožňuje 20krát rychlejší nastavení než u standardního provedení. Stupeň ochrany IP54 rozšiřuje provozní možnosti (pouze pokud není osazen propojovacím kabelem). ABSOLUTE lineární pravítko znamená bez omezení nastavení rychlosti. Větší rozsah měření - 30 mm ve srovnání s 25 mm u standardního mikrometru L a b c Hmotnost Cena [g] [ ] ±2 µm 348 2,8 6, , ±2 µm ,8 6, , ±2 µm 598 2,8 8, , ±3 µm 848 2,8 10, , ±3 µm ,8 10, , Funkce ORIGIN ZAP/VYP až Rovnoběžnost 2 µm pro modely do 80 mm 3 µm pro modely do 105 mm Měřicí plochy Osazené tvrdokovem, jemně lapované Vřeteno ø 6,35 mm, neotáčivé, stoupání 10 mm Měřicí síla 5-10 N Životnost baterie cca 3 roky (0-30 mm), cca 1 rok (> 30 mm) Dodává se Včetně pouzdra, nastavovací měrky (od 25 mm), 1 baterie DIGIMATIC kabel (1 m) 47, DIGIMATIC Kabel (2 m) 57,50 02AZD790E Propojovací kabel U-WAVE 85,00 06ADV380E Kabel USB Input Tool (2 m) 100,00 mm b L a ø6.35 ø s držákem (zvláštní příslušenství) Scale Detector Spindle pitch 10mm Tento mikromert je vybaven vřetenovým mechanismem, který umožňuje posuv vřetene o 10 mm/ot (stoupání vřetene 0,5 mm). Posuvová rychlost je 20x vyšší než u běžných třmenových mikrometrů. 42

9 Funkce ORIGIN ZAP/VYP PRESET (předvolba) Série až ABSOLUTE DIGIMATIC Třmenové mikrometry QuickMike Série 227 Třmenové mikrometry s nastavitelnou měřicí silou umožňující měřit různé druhy obrobků. Nabízí následující výhody: Určeny pro aplikace, které vyžadují konstantní a malou měřicí sílu, jako je měření plstí, tkanin, papíru, plastů a pryžových dílů. Mechanismus pro konstatntní a malou měřicí sílu umístěný v řehtačce. S rychlým posuvem vřetene 10 mm/ot. S neotáčivým vřetenem. Směr měření Horizontální Měřicí plochy Osazené tvrdokovem, jemně lapované Vřeteno ø 6,35 mm, stoupání 10 mm, neotáčivé Rovnoběžnost 2 µm Životnost baterie cca 1 rok, cca 3 roky (obj. č , ) Dodává se Včetně pouzdra, nastavovací měrky; (pro modely mm), šroubováku, 1 baterie DIGIMATIC kabel (1 m) 47, DIGIMATIC Kabel (2 m) 57,50 02AZD790E Propojovací kabel U-WAVE 85,00 06ADV380E Kabel USB Input Tool (2 m) 100, Mezní chyba měřící síly (1) [N] Nastavitelná měřící síla (1) [N] Hmotnost [g] ±2 µm ±0,1 + (nastavitelná měřicí síla/10) 0,5; 1,0; 1,5; 2,0; 2, , ±2 µm ±0,1 + (nastavitelná měřicí síla/10) 0,5; 1,0; 1,5; 2,0; 2, , ±2 µm ±0,4 + (nastavitelná měřicí síla/10) 2; 4; 6; 8; , ±2 µm ±0,4 + (nastavitelná měřicí síla/10) 2; 4; 6; 8; , ±2 µm ±0,4 + (nastavitelná měřicí síla/10) 2; 4; 6; 8; ,00 (1) Změna směru měření má vliv na měřicí sílu; garantované odchylky platí pouze pro vodorovný směr měření ±3 stupně. Cena [ ] a L b 4 mm ø ø6.35 ø N a 63.8 L b N L a b L a b Nastavitelná měřicí síla 43

10 DIGIMATIC Třmenové mikrometry s výměnnými doteky Série 340 Série 340 Funkce ZAP 2 x PRESET (předvolba) Funkce "Lock" (blokování klávesnice) až DIGIMATIC Třmenové mikrometry poskytující extrémně široký rozsah měření a mající následující výhody: Výměnné měřicí doteky pro variabilní měřicí rozsah. Řehtačku pro zajištění konstatní síly při měření. Nad 300 mm Do 300 mm Číslicový krok Rovinnost Rovnoběžnost Měřicí plochy Vřeteno Životnost baterie Dodává se ±(4+L/75) µm, L = max. rozsah měření (mm) 0,001 mm; 0,001 mm; 0,001 mm ( ) chromovaná, ø 18 mm, ø 21 mm (nad 300 mm) 0,6 µm, 1 µm (nad 300 mm) 2 µm pro modely do 75 mm 3 µm pro modely do 150 mm (2+L/100) µm pro modely nad 150 mm, L = max. rozsah měření (mm) Kalené, jemně lapované (dotek), osazené tvrdokovem, jemně lapované (vřeteno) ø 6,35 mm, ø 8 mm (nad 300 mm), stoupání vřetene 0,5 mm, s aretací cca 1,2 roku, cca 1,8 roku (nad 300 mm) Včetně pouzdra, nastavovací měrky, výměnných doteků, klíče, 1 baterie (2 baterie nad 300 mm) s 06ADV380B Kabel USB Input Tool s 115,00 04AZB512 DIGIMA. kabel, tl. DATA(1m) 75,00 04AZB513 DIGIMA. kabel, tl. DATA(2m) 84, DIGIMA. kabel, tl. DATA(1m) 38, DIGIMA. kabel, tl. DATA(2m) 43,50 02AZD790C Kabel pro U-WAVE, tl. DATA 90,00 06ADV380C USB Input Tool kabel s 100,00 05CZA662/05CZA663/02AZD790B/06ADV380B : Pro obj. č. do 300 mm 04AZB512/04AZB513/959149/959150/02AZD790C/06ADV380C : Pro obj. č. nad 300 mm Stupeň ochrany Hmotnost Cena Nastavitelné měrky [ks] Výměnné doteky [ks] IP65 [kg] [ ] ,96 834, , , , , , , , , , , , , , , , ,00 04AZB512 04AZB Modely nad 300 mm 49

11 Třmenové mikrometry s výměnnými doteky Série 104/340 Volitelné výměnné měřicí doteky, které lze použít pro série 104 a 340. B C Poznámka: Hodnoty pro B mm a C mm platní pro všechny výrobky uvedené v tabulce níže: B mm: Hodnota pro rozsah měření: 0/150 mm: 164,5; 150/300 mm: 314,5; 300/400 mm: 425; 400/500 mm: 525; 500/600 mm: 625; 600/700 mm: 725; 700/800 mm: 825; 800/900 mm: 925; 900/1000 mm: 1025 C mm: Hodnota pro rozsah měření: 0/150 mm: 93; 150/300 mm: 166; 300/400 mm: 224; 400/500 mm: 273; 500/600 mm: 332; 600/700 mm: 382; 700/800 mm: 430; 800/900 mm: 480; 900/1000 mm: 530 Označení výměnného doteku M1 mm M2 mm M3 mm M4 mm M5 mm M6 mm L=0/150 mm L=150/300 mm A mm Označení výměnného doteku M3 mm M4 mm M5 mm M6 mm L=300/400 mm L=400/500 mm L=500/600 mm L=600/700 mm L=700/800 mm L=800/900 mm L=900/1000 mm A mm
