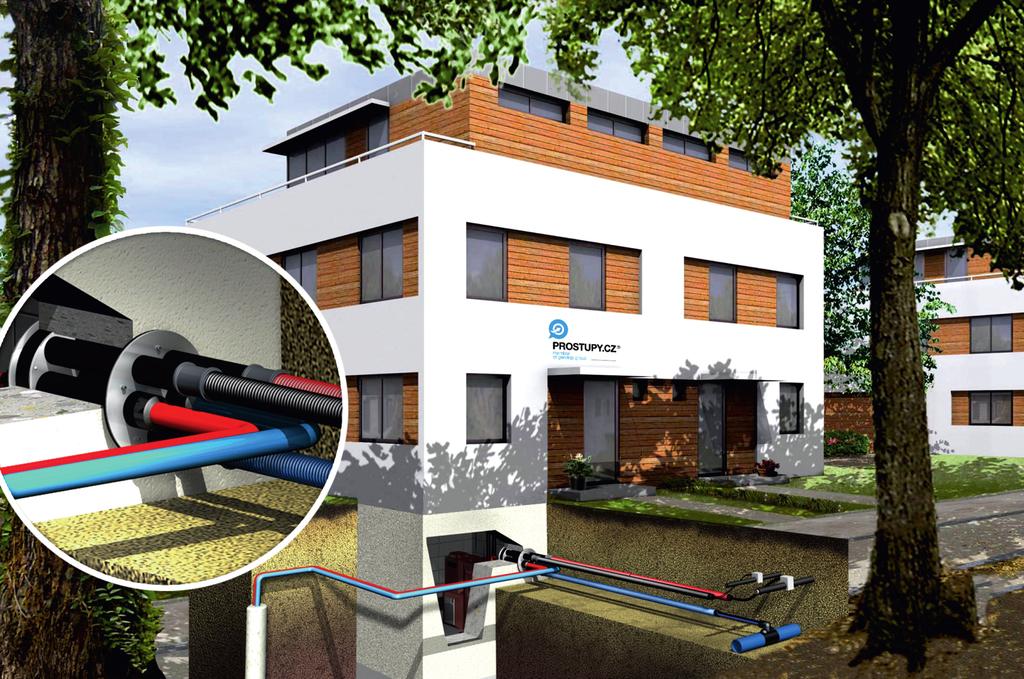

1 PŘEHLED ZÁKLADNÍCH TYPŮ PROSTUPŮ PRO POTRUBÍ A KABELY RYCHLÁ TECHNICKÁ PODPORA prostupy@prostupy.cz online chat: 02/2017

2 Prostupové pažnice a tvarovky těsnící hřeben 4LOCK Prostupové pažnice a tvarovky, které jsou určené pro monolitické konstrukce z vodonepropustného betonu (bílá vana) jsou opatřeny pryžovým těsnícím hřebenem 4LOCK. 4násobný pryžový EPDM těsnící hřeben 4LOCK (v originále vierstegdichtung ) je připojen k pevné stěně pažnice nebo tvarovky speciálním procesem vulkanizace. Tento způsob zamezuje odtržení hřebenu střihem a tahem. Pažnice a tvarovky jsou vyrobeny z plnostěnného a silnostěnného materiálu! To znamená, že výrobky jsou: odolné vůči tlaku rozměrově stabilní a nezničitelné odolné proti nárazu a otěru snadná instalace při nízkých teplotách příklad použití bílá vana tvarovka Typ B příklad použití černá vana pažnice Typ FE/SF4 4LOCK fixační funkce příklad použití bílá vana pažnice Typ FE Přehled dalších typů prostupů a stavebních prvků prostupy střešními konstrukcemi prostupové pažnice kabelové prostupy a chráničky prostupové tvarovky systém KG/HT/KG 2000 těsnící vložky prostupy základovou deskou předstěnové montáže podlahové vpusti těsnící pásy pracovní a dilatační spáry čerpací, vsakovací a revizní jímky vícenásobné prostupy

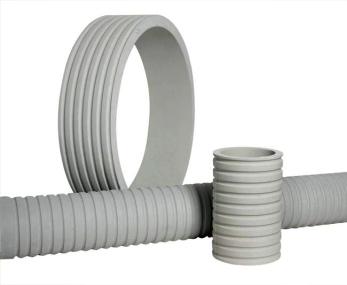

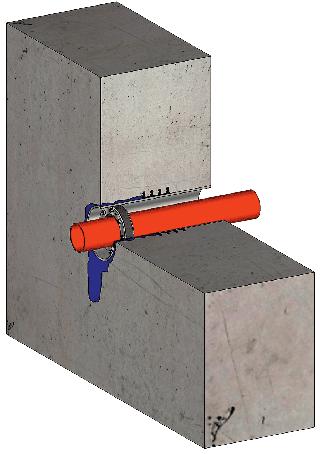

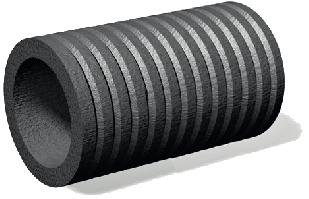

3 Přehled prostupových pažnic a tvarovek BÍLÁ VANA KONSTRUKCE Z MONOLITICKÉHO VODONEPROPUSTNÉHO BETONU Polymer cementové pažnice pro dodatečné těsnění potrubí a kabelů pomocí těsnících vložek Prostupová pažnice PQZ polymer křemičitý písek cement tlaková odolnost 3,5 bar pro vodorovné i svislé konstrukce označení vnitřní průměr pažnice max. vnější průměr potrubí nebo kabelu, který je možný v pažnici utěsnit L délka pažnice 200 mm 250 mm 300 mm 350 mm 400 mm 500 mm Pažnice PQZ 80/LLL Kč 571 Kč 686 Kč 800 Kč 914 Kč Kč Pažnice PQZ 100/LLL Kč 984 Kč Kč Kč Kč Kč Pažnice PQZ 125/LLL Kč Kč Kč Kč Kč Kč Pažnice PQZ 150/LLL Kč Kč Kč Kč Kč Kč Pažnice PQZ 200/LLL Kč Kč Kč Kč Kč Kč Pažnice PQZ 250/LLL Kč Kč Kč Kč Kč Kč Pažnice PQZ 300/LLL Kč Kč Kč Kč Kč Kč Pažnice PQZ 350/LLL Kč Kč Kč Kč Kč Kč Pažnice PQZ 400/LLL Kč Kč Kč Kč Kč Kč Pažnice PQZ 450/LLL Kč Kč Kč Kč Kč Kč Dělená varianta: + 20 % k základní ceně (příslušenství k děleným pažnicím na straně 5) KTW - provedení s certifikací pro styk s pitnou vodou (na dotaz) Neuvedené rozměry a atypická provedení na vyžádání Pažnice nejsou dodávány s montážními držáky/krycími víčky do bednění (možno použít montážní víčka viz. strana 5) Pažnice ze silnostěnného a plnostěnného PVC pro dodatečné těsnění potrubí a kabelů pomocí těsnících vložek Prostupová pažnice Typ FE silnostěnné a plnostěnné PVC tlaková odolnost 7,0 bar (4 násobný pryžový EPDM těsnící hřeben 4LOCK) pro vodorovné i svislé konstrukce 2 montážní držák/víčko do bednění označení vnitřní průměr pažnice max. vnější průměr potrubí nebo kabelu, který je možný v pažnici utěsnit mm L délka pažnice příplatek nad délku 500 mm Pažnice FE 80/LLL Kč 31 Kč/100 mm Pažnice FE 100/LLL Kč 35 Kč/100 mm Pažnice FE 125/LLL Kč 35 Kč/100 mm Pažnice FE 150/LLL Kč 63 Kč/100 mm Pažnice FE 200/LLL Kč 125 Kč/100 mm Pažnice FE 250/LLL Kč 219 Kč/100 mm Pažnice FE 300/LLL Kč 376 Kč/100 mm Pažnice FE/MI 350/LLL Kč 282 Kč/50 mm Pažnice FE/MI 400/LLL Kč 345 Kč/50 mm Pažnice FE/MI 450/LLL Kč 439 Kč/50 mm Dodávka včetně montážních držáků/víček do bednění! Typ FE/MI Typ FE Pažnice Typ FE a FE/MI jsou dodávány včetně montážních držáků/víček 03

4 Přehled prostupových pažnic a tvarovek BÍLÁ VANA KONSTRUKCE Z MONOLITICKÉHO VODONEPROPUSTNÉHO BETONU Prostupové tvarovky pro prostupy odpadních a kanalizačních potrubí, systém KG/HT Prostupová tvarovka Typ BDF silnostěnné a plnostěnné PVC tlaková odolnost 7,0 bar (4 násobný pryžový EPDM těsnící hřeben 4LOCK) pro vodorovné konstrukce (základové desky) ochranné víčko vnější průměr potrubí standardní dodávaná délka tvarovky (možno krátit na stavbě) mm Prostupová tvarovka Typ BDF Kč Kč Kč Kč Kč Kč Prostupová tvarovka typ BDF KG Kč Kč Kč Kč Kč Kč Prostupová tvarovka Typ B silnostěnné a plnostěnné PVC tlaková odolnost 7,0 bar (4 násobný pryžový EPDM těsnící hřeben 4LOCK) pro svislé konstrukce (stěny) 2 montážní držák/víčko do bednění vnější průměr potrubí standardní dodávaná délka tvarovky Prostupová tvarovka Typ B (2x hrdlo pro připojení potrubí) mm Kč Kč Kč Kč Kč Kč Prostupová tvarovka Typ Universal B (D) silnostěnné a plnostěnné PVC tlaková odolnost 7,0 bar (4 násobný pryžový EPDM těsnící hřeben 4LOCK) pro svislé konstrukce (stěny) 2 montážní držák/víčko do bednění vnější průměr potrubí univerzální délka tvarovky mm mm mm mm Prostupová tvarovka Typ B (2x hrdlo pro připojení potrubí) Prostupová tvarovka Typ D (1x přesuvné hrdlo) Kč Kč Kč Kč Dodávka včetně montážních držáků/víček do bednění! Prostupová tvarovka Typ FR silnostěnné a plnostěnné PVC tlaková odolnost 7,0 bar (4 násobnýpryžový EPDMtěsnící hřeben 4LOCK) pro svislé konstrukce (stěny) 2 montážní držák/víčko do bednění vnější průměr potrubí standardní dodávaná délka tvarovky * mm Prostupová tvarovka Typ FR (2x hrdlo ve směru proudění ) Kč Kč Kč Další typy a provedení tvarovek na poptání 04

5 Přehled prostupových pažnic a tvarovek BÍLÁ VANA KONSTRUKCE Z MONOLITICKÉHO VODONEPROPUSTNÉHO BETONU Vláknocementové cementové pažnice pro dodatečné těsnění potrubí a kabelů pomocí těsnících vložek Prostupová pažnice Curaflex 3000 vláknocement tlaková odolnost 5,0 bar pro vodorovné i svislé konstrukce označení Pažnice Curaflex 3000: 80/LLL vnitřní průměr pažnice Ød max. vnější průměr potrubí nebo kabelu, který je možný v pažnici utěsnit L délka pažnice 200 mm 240 mm 250 mm 300 mm 350 mm 365 mm 400 mm 500 mm Kč Kč Kč 2.364Kč Pažnice Curaflex 3000: 100/LLL Kč Kč Kč 3.130Kč Pažnice Curaflex 3000: 125/LLL Kč Kč Kč Kč Kč Kč Kč Kč Pažnice Curaflex 3000: 200/LLL Kč Kč Kč Kč Pažnice Curaflex 3000: 250/LLL Pažnice Curaflex 3000: 150/LLL Kč Kč Kč Kč Kč Kč Kč Kč Pažnice Curaflex 3000: 350/LLL Kč Kč Kč Kč Pažnice Curaflex 3000: 400/LLL Kč Kč Kč Kč Kč Kč Kč Kč Pažnice Curaflex 3000: 300/LLL Pažnice Curaflex 3000: 450/LLL Dělená varianta - Pažnice Curaflex 3000/T; % k základní ceně dle typu pažnice (příslušenství k děleným pažnicím na straně 5) KTW provedení s certifikací pro styk s pitnou vodou (na dotaz) Neuvedené rozměry a atypická provedení na vyžádání Pažnice nejsou dodávány s montážními držáky/krycími víčky do bednění (možno použít montážní víčka viz. následující tabulka) Držák do bednění 65 Kč 85 Kč 95 Kč 115 Kč 135 Kč 155 Kč 668 Kč 750 Kč Kč Uzavírací víčko 65 Kč 85 Kč 95 Kč 115 Kč 135 Kč 155 Kč 408 Kč 684 Kč 831 Kč vnější průměr pažnice Lepidla na dělené pažnice (různá balení) ceny na poptání Kabelové průchodky více viz samostatný katalog kabelových průchodek, 3 systémy vzájemně kompatibilní Pažnice KDS 150 a KDS 90 jednostranný/ oboustranný bajonetový zámek pro systémové víka i těsnící vložky Pažnice KDS 150 a KDS 90 s límcem pro návaznost na hydroizolace pro systémové uzávěry i těsnící vložky Uzavírací víka a těsnící vložky pro kabelové průchodky Smrštitelné rukávy za tepla a za studena KABELOVÉ PROSTUPY 3 kompletní systémy vzájemně kompatibilní RYCHLÁ TECHNICKÁ PODPORA prostupy@prostupy.cz online chat: KABELOVÉ PRŮCHODKY SAMOSTATNÝ CENÍK NA VYŽÁDÁNÍ NEBO KE STAŽENÍ NA 03/

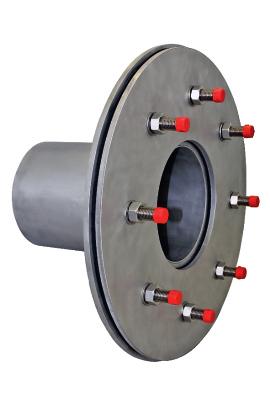

6 Přehled prostupových pažnic a tvarovek ČERNÁ VANA KONSTRUKCE S DODATEČNOU HYDROIZIOLACÍ Pažnice s pevnou a volnou přírubou pro dodatečné těsnění potrubí a kabelů pomocí těsnících vložek Prostupová pažnice Typ ME do betonáže nebo předstěnová montáž žárově pozinkovaná ocel (120 μm, životnost 40 let) tloušťka přírub 6 mm pro tlakovou vodu pro vodorovné i svislé konstrukce označení vnitřní průměr pažnice max. vnější průměr potrubí nebo kabelu, který je možný v pažnici utěsnit L délka pažnice do 100 mm do 200 mm do 300 mm do 400 mm do 500 mm Pažnice ME 100/LLL Pažnice ME 125/LLL Pažnice ME 150/LLL ceny na poptání Pažnice ME 200/LLL (zakázková výroba dle potřeb zákazníka a projektu) Pažnice ME 250/LLL Pažnice ME 300/LLL Pažnice ME 350/LLL Pažnice ME 400/LLL k dispozici i varianty pro rekonstrukce předstěnová montáž Těsnění mezi příruby z EPDM pro PVC (PE) fólie na vyžádání. Pažnice nejsou dodávány s montážními držáky/krycími víčky do bednění. Pažnice s límcem pro návaznost na hydroizolace pro dodatečné těsnění potrubí a kabelů pomocí těsnících vložek Prostupová pažnice s límcem Typ FE/SF4 silnostěnné a plnostěnné PVC tlaková odolnost 3,5 bar (těsnící límec šířka límce 40 mm), těsnící hřeben 4LOCK fixační funkce pro vodorovné i svislé konstrukce 2 montážní držák/víčko do bednění vnější průměr potrubí standardní dodávaná délka pažnice mm Pažnice s límcem Typ FE/SF4 R (pro mpvc fólie) Pažnice s límcem Typ FE/SF4 - G (pro asfaltové pásy a nátěry) Kč Kč Kč Kč Kč Kč Kč Kč Kč Kč Kč Kč Kč Kč Zvětšení límce (na dotaz) Prostupová pažnice Typ FL/ZE galvanicky pozinkovaná ocel nebo nerez V2A tloušťka přírub 6 mm pro tlakovou vodu pro vodorovné i svislé konstrukce dle DIN T9 vnější průměr potrubí standardní dodávaná délka pažnice Pažnice Typ FL/ZE (galvanicky pozinkováno) Pažnice Typ FL/ZE (nerez V2A) mm Kč Kč Kč Kč Kč Kč Kč Kč Kč Kč Kč Kč Kč Kč Těsnění mezi příruby z EPDM pro PVC fólie na vyžádání. Pažnice nejsou dodávány s montážními držáky/krycími víčky do bednění. Další typy pažnic a pažnic s pevnou a volnou přírubou pro černou vanu k dispozici technické listy a ceníky na poptání 06 Pažnice s límcem KDS 150/SF 70 pro systémové víka i těsnící vložky kabelová průchodka Uzavírací víka a těsnící vložky pro kabelové průchodky Smrštitelné rukávy za tepla a za studena Pouzdro FL/ZA s pevnou a volnou přírubou předstěnová montáž (pozink, nerez) Pevná a volná příruba FL/ED (DD) s integrovanou těsnící vložkou předstěnová montáž (pozink, nerez)

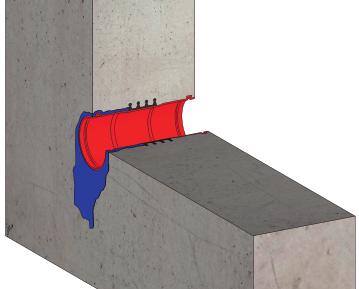

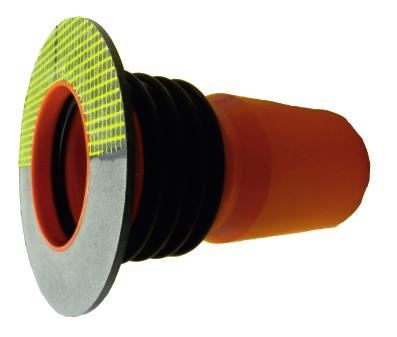

7 Přehled prostupových pažnic a tvarovek ČERNÁ VANA KONSTRUKCE S DODATEČNOU HYDROIZIOLACÍ Prostupové tvarovky s límcem pro návaznost na hydroizolace pro prostupy odpadních a kanalizačních potrubí, systém KG/HT Prostupová tvarovka Typ B/SF4 silnostěnné a plnostěnné PVC tlaková odolnost 3,5 bar (těsnící límec šířka límce 40 mm), těsnící hřeben 4LOCK fixační funkce pro svislé konstrukce 2x hrdlo pro připojení potrubí 2 montážní držák/víčko do bednění vnější průměr potrubí standardní dodávaná délka tvarovky Prostupová tvarovka Typ B/SF4 R (pro mpvc fólie) Prostupová tvarovka Typ B/SF4 G (pro asfaltové pásy a nátěry) mm Kč Kč Kč Kč Kč Kč Kč Kč Kč Kč Kč Kč Zvětšení límce (na dotaz). Prostupová tvarovka Typ Universal B (D)/SF4 silnostěnné a plnostěnné PVC tlaková odolnost 3,5 bar (těsnící límec šířka límce 40 mm), těsnící hřeben 4LOCK fixační funkce pro svislé konstrukce 2x hrdlo pro připojení potrubí (B) nebo 1x přesuvné hrdlo (D) 2 montážní držák/víčko do bednění vnější průměr potrubí univerzální délka tvarovky mm mm mm Prostupová tvarovka Typ B (D)/SF4 R (pro mpvc fólie) Prostupová tvarovka Typ B (D)/SF4 G (pro asfaltové pásy a nátěry) Kč Kč Kč Kč Kč Kč Zvětšení límce (na dotaz). Prostupová tvarovka Typ BDF/F silnostěnné a plnostěnné PVC tlaková odolnost 3,0 bar (těsnící límec šířka límce 150 mm), těsnící hřeben 4LOCK fixační funkce pro vodorovné konstrukce (základové desky) 1x hrdlo pro připojení potrubí ochranné víčko vnější průměr potrubí standardní dodávaná délka tvarovky (možno krátit na stavbě) Prostupová tvarovka Typ BDF/F (pro asfaltové pásy, nátěry a mpvc fólie) Prostupová tvarovka typ BDF/F KG 2000 (pro asfaltové pásy a nátěry) mm Kč Kč Kč Kč Kč Kč Kč Kč Kč Kč Kč Kč Doporučené příslušenství: těsnící a fixační tmel PU 50. Prostupová tvarovka Typ KG silnostěnné a plnostěnné PVC tlaková odolnost 1,5 bar (těsnící límec šířka límce 150 mm), pro vodorovné i svislé konstrukce 1x hrdlo pro připojení potrubí vnější průměr potrubí standardní dodávaná délka tvarovky (možno krátit na stavbě) Prostupová tvarovka Typ KG (pro asfaltové pásy, nátěry a mpvc fólie) Prostupová tvarovka typ KG 2000 (pro asfaltové pásy a nátěry) mm Kč Kč Kč Kč Kč Kč Kč Kč Kč Kč Kč Kč Doporučené příslušenství: těsnící a fixační tmel PU

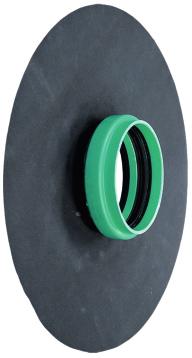

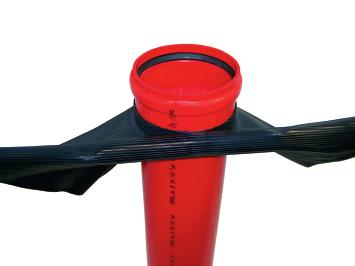

8 Přehled prostupových pažnic a tvarovek ČERNÁ VANA KONSTRUKCE S DODATEČNOU HYDROIZIOLACÍ Prostupové tvarovky s límcem pro návaznost na hydroizolace pro prostupy odpadních a kanalizačních potrubí, systém KG/HT Prostupová tvarovka Typ KMB silnostěnné a plnostěnné PVC tlaková odolnost 1,5 bar (těsnící límec šířka límce 60 mm) pro vodorovné i svislé konstrukce 1x hrdlo pro připojení potrubí vnější průměr potrubí délka tvarovky pro zasunutí do hrdla Prostupová tvarovka Typ KMB (pro asfaltové pásy, nátěry a mpvc fólie) Prostupová tvarovka typ KMB KG 2000 (pro asfaltové pásy a nátěry) Kč Kč Kč Kč Kč Kč Kč Kč Doporučené příslušenství: těsnící a fixační tmel PU 50. Prostupová tvarovka Typ USF silnostěnný a plnostěnný PP tlaková odolnost 1,5 bar (těsnící límec šířka límce 150 mm) pro vodorovné i svislé konstrukce 1x přesuvné hrdlo vnitřní průměr tvarovky Prostupová tvarovka Typ USF (pro asfaltové pásy a nátěry) Kč Kč Kč Kč Kč Kč Doporučené příslušenství: těsnící a fixační tmel PU 50. Prostupové pažnice s límcem pro návaznost na hydroizolace pro dodatečné těsnění potrubí a kabelů pomocí těsnících vložek Prostupová pažnice Typ FE/F silnostěnné a plnostěnné PVC tlaková odolnost 1,5 bar (těsnící límec šířka límce 150 mm) pro vodorovné i svislé konstrukce vnitřní průměr pažnice vnější průměr pažnice standardní dodávaná délka pažnice (možno krátit na stavbě) Prostupová pažnice Typ FE/F (pro asfaltové pásy, nátěry a mpvc fólie) mm Kč Kč Kč Kč Kč Kč Doporučené příslušenství: těsnící a fixační tmel PU 50. Doporučené příslušenství k pažnicím a tvarovkám s límcem Těsnící a fixační tmel PU 50 trvale elastický polyuretanový tmel na vlhké i suché povrchy objem kartuše 290 ml barva černá Těsnící a fixační tmel PU Kč řešení se zárukou 25 let na vyžádání 08

9 Těsnící vložky pro potrubí a kabely INSTALACE DO PROSTUPOVÝCH PAŽNIC NEBO JÁDROVÝCH VÝVRTŮ Klasické těsnící vložky pro potrubí a kabely s hladkou a pevnou stěnou Těsnící vložka PS EASY (ne)dělená pryžový segment z EPDM tloušťka 20, nebo 40 mm přítlačné kroužky nerez V2A tlaková odolnost 1,5 a 3,0 bar Těsnící vložka PS EASY (ne)dělená (tlaková odolnost 1,5 bar) Těsnící vložka PS EASY (ne)dělená (tlaková odolnost 3,0 bar) 849 Kč Kč Kč Kč Kč Kč Kč Kč Kč Kč Kč Kč KTW provedení s certifikací pro styk s pitnou vodou; + 25 % k základní ceně. Vložka je dodávána jako nedělená. Vložku je možné dodatečně dělit, nebo objednat dělenou. Nedělená těsnící vložka PS Standard pryžový segment z EPDM tloušťka 30 nebo 60 mm přítlačné kroužky - nerez V2A tlaková odolnost 3,0 a 5,0 bar Nedělená těsnící vložka PS Standard (tlaková odolnost 3,0 bar) Nedělená těsnící vložka PS Standard Kč Kč Kč Kč Kč Kč 978 Kč Kč Kč Kč Kč Kč Prostup více potrubí a kabelů v jedné vložce za každý další otvor + 165,- Kč (dle technologických možností) Excentrické nebo oválné provedení na dotaz. KTW provedení s certifikací pro styk s pitnou vodou; + 25 % k základní ceně. Další rozměry a provedení na poptání. Dělená těsnící vložka PS Standard pryžový segment z EPDM tloušťka 30 nebo 60 mm přítlačné kroužky nerez V2A tlaková odolnost 3,0 a 5,0 bar Dělená těsnící vložka PS Standard (tlaková odolnost 3,0 bar) Dělená těsnící vložka PS Standard Kč Kč 1.695Kč Kč Kč Kč 1.141Kč Kč Kč 3.326Kč Kč Kč Prostup více potrubí a kabelů v jedné vložce - za každý další otvor + 261,- Kč (dle technologických možností) Excentrické nebo oválné provedení na dotaz. KTW - provedení s certifikací pro styk s pitnou vodou; + 25 % k základní ceně. Další rozměry a provedení na poptání. Klasické těsnící vložky pro potrubí a kabely s nepravidelným nebo citlivým povrchem (například Koruflex) Těsnící vložka PS Hybrid (nedělená) vnější pryžový segment z EPDM tloušťka 30 mm vnitřní segment červený silikon vysoká přilnavost a přizpůsobivost povrchu přítlačné kroužky nerez V2A tlaková odolnost 1,5 bar Nedělená těsnící vložka PS Hybrid (tlaková odolnost 1,5 bar) Kč 1.233Kč Kč Kč Kč Kč 09

10 Těsnící vložky pro potrubí a kabely INSTALACE DO PROSTUPOVÝCH PAŽNIC NEBO JÁDROVÝCH VÝVRTŮ Univerzální těsnící vložky pro potrubí a kabely s hladkou a pevnou stěnou Univerzální těsnící vložka PS Standard Uni (nedělená/dělená) pryžový segment z EPDM tloušťka 30 mm přítlačné kroužky nerez V2A tlaková odolnost 1,5 bar , 76, 90 63, 76, 90, , 125, 140, 160 Nedělená těsnící vložka PS Standard UNI (tlaková odolnost 1,5 bar) Dělená těsnící vložka PS Standard UNI (tlaková odolnost 1,5 bar) Kč Kč Kč Kč Kč KTW provedení pro styk s pitnou vodou; + 25% k základní ceně Článkové (segmentové, řetězové) těsnící vložky pro potrubí a kabely s hladkou a pevnou stěnou Článková těsnící vložka Lu-GT (dělená) pryžový segment z EPDM šířka dle typu článku přítlačné destičky polyamid se skelným vláknem tlaková odolnost 2,0 a 5,0 bar nebo pažnice X (dle projektu nebo dle návrhu firmy GEROtop) varianty provedení článkových těsnících vložek Y (dle projektu) Článková těsnící vložka Lu GT20: X/Y pozinkované šrouby (tlaková odolnost 2,0 bar) Článková těsnící vložka Lu GT20: X/Y nerezové šrouby (tlaková odolnost 2,0 bar) Článková těsnící vložka Lu GT20: X/Y KTW certifikace pro styk s pitnou vodou (tlaková odolnost 2,0 bar) Článková těsnící vložka Lu GT50: X/Y pozinkované šrouby Článková těsnící vložka Lu GT50: X/Y nerezové šrouby (tlaková odolnost 2,0 bar) Článková těsnící vložka Lu GT20: X/Y KTW certifikace pro styk s pitnou vodou (tlaková odolnost 2,0 bar) Silikon, NBR další typy materiálového provedení (na dotaz) Pro návrh a cenovou nabídku kontaktujte Vašeho projektanta nebo naše technické oddělení (prostupy@prostupy.cz; ) UNIVERZÁLNÍ ŘEŠENÍ SKLADEM Další typy těsnících vložek k dispozici technické listy a ceníky na poptání Těsnící rám Typ GR + těsnící moduly TCM vícenásobné prostupy pro kabely Záruka 10 let Těsnící vložka PS Biogas držáky pro připevnění na stěnu, pro velké tlaky např. bioplynové stanice Těsnící vložka CAVO integrovaný, teplem smrštitelný rukáv nebo cibulové provedení (dole) Těsnící vložka PS Senso pro citlivé a strukturované povrchy např. Koruflex 10 Těsnící rám Typ HG záslepka s madly - poklop Další typy a provedení těsnících vložek na poptání

11 Těsnící vložky pro potrubí a kabely INSTALACE DO PROSTUPOVÝCH PAŽNIC NEBO JÁDROVÝCH VÝVRTŮ Klasické těsnící vložky pro potrubí a kabely s hladkou a pevnou stěnou Nedělená těsnící vložka Typ ED/DD a Typ Blind ED/DD pryžový segment z EPDM tloušťka 20, nebo 40 mm přítlačné kroužky nerez V2A tlaková odolnost 1,0 a 3,0 bar Nedělená těsnící vložka Typ ED (tlaková odolnost 1,0 bar) Nedělená těsnící vložka Typ DD (tlaková odolnost 3,0 bar) Kč Kč Kč Kč Kč Kč Kč Kč Kč Kč Kč Kč Těsnící vložka Typ Blind ED (tlaková odolnost 1,0 bar) Těsnící vložka Typ Blind DD (tlaková odolnost 3,0 bar) záslepka záslepka záslepka záslepka záslepka záslepka Kč Kč Kč Kč Kč Kč Kč Kč Kč Kč Kč Kč Těsnící vložka Typ SD (nedělená/dělená) pryžový segment z EPDM tloušťka 30 nebo 60 mm přítlačné kroužky nerez V2A tlaková odolnost 2,5 a 5,0 bar Nedělená těsnící vložka Typ SD30 (tlaková odolnost 2,5 bar) Kč Kč Kč Kč Kč Kč Záruka 10 let Těsnící vložka Typ SD60 (nedělená) Kč Kč Kč Kč Kč Kč Prostup více potrubí a kabelů v jedné těsnící vložce za každý další otvor Kč (dle technologických možností). Dělené provedení na dotaz. Excentrické nebo oválné provedení na dotaz. KTW provedení s certifikací pro styk s pitnou vodou na dotaz. Univerzální těsnící vložky pro potrubí a kabely s hladkou a pevnou stěnou Univerzální těsnící vložka Typ Uni (nedělená/dělená) pryžový segment z EPDM tloušťka 40 mm přítlačné kroužky nerez V2A tlaková odolnost 1,5 bar , 90, , 125, 135, 160 Nedělená těsnící vložka Typ Uni DD (tlaková odolnost 1,5 bar) Dělení těsnící vložka Uni DD/T (tlaková odolnost 1,5 bar) Kč Kč Kč Kč - - Nedělená těsnící vložka Uni DD/M (tlaková odolnost 1,5 bar) Kč 1x 8 10 mm + 1x x x x mm 11

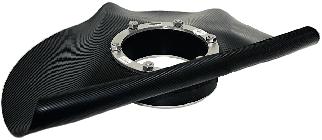

12 Těsnící vložky pro potrubí a kabely INSTALACE DO PROSTUPOVÝCH PAŽNIC NEBO JÁDROVÝCH VÝVRTŮ Klasické těsnící vložky pro potrubí a kabely s hladkou a pevnou stěnou Těsnící vložka Typ TD X (nedělená) pryžový segment z EPDM tloušťka 3x 20 mm přítlačné kroužky nerez V2A tlaková odolnost 10,0 bar Těsnící vložka Typ TD X (nedělená) (tlaková odolnost 10,0 bar) Kč Kč Kč Kč Kč Kč Těsnící vložky s límcem pro potrubí a kabely s hladkou a pevnou stěnou s návazností na hydroizolace (rekonstrukce) Těsnící vložka s límcem Typ FKF (nedělená/dělená) pryžový segment z EPDM tloušťka 30 mm přítlačné kroužky nerez V2A těsnící límec pro asfaltové pásy a mpvc fólie šířka límce 150 mm dodávka v krabici včetně montážní sady tlaková odolnost 2,5 bar Nedělená Těsnící vložka s límcem Typ FKF (vložka před stěnou) Kč Kč Kč Kč Kč Kč Dělená těsnící vložka s límcem Typ FKF (vložka před stěnou) Kč Kč Kč Kč Kč Kč Nedělená těsnící vložka s límcem Typ FKF (vložka v jádrovém vývrtu/pažnici) Kč Kč Kč Kč Kč Kč PE PP RESITRIX Dělená těsnící vložka s límcem Typ FKF (vložka v jádrovém vývrtu/pažnici) Kč Kč Kč Kč Kč Kč mpvc FPO Možné připravit i pro další druhy hydroizolací: PVC, EPDM, FPO, RESITRIX, PP, PE, PYE PV 200 S5 atd. Patentovaný výrobek. PVC EPDM Těsnící vložka s límcem Typ FKF Universal (nedělená/dělená) pryžový segment z EPDM tloušťka 30 mm přítlačné kroužky nerez V2A těsnící límec pro asfaltové pásy a mpvc fólie šířka límce 150 mm dodávka v krabici včetně montážní sady tlaková odolnost 1,5 bar , 90, , 125, 135, 160 Nedělená těsnící vložka s límcem Typ FKF UNI (vložka před stěnou) Kč Kč Kč Dělená těsnící vložka s límcem Typ FKF UNI (vložka před stěnou) Kč Kč Kč Možné připravit i pro další druhy hydroizolací: PVC, EPDM, FPO, RESITRIX, PP, PE, PYE PV 200 S5 atd. Patentovaný výrobek. 12

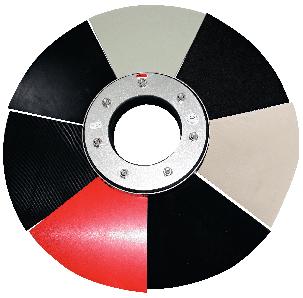

13 Těsnící vložky pro potrubí a kabely INSTALACE DO PROSTUPOVÝCH PAŽNIC NEBO JÁDROVÝCH VÝVRTŮ Klasické těsnící vložky pro potrubí a kabely s hladkou a pevnou stěnou Těsnící vložka Curaflex Nova Uno (nedělená) Doyma Grip, pryžový segment z EPDM 40 mm přítlačné kroužky vysoce odolný konstrukční plast tlaková odolnost 5,0 bar systém ITL optimální utahovací moment (montáž bez použití momentového klíče) Nedělená těsnící vložka Curaflex Nova Uno Kč Kč Kč Kč Dělená těsnící vložka Curaflex Nova Uno Doyma Grip, pryžový segment z EPDM 40 mm přítlačné kroužky vysoce odolný konstrukční plast tlaková odolnost 5,0 bar systém ITL optimální utahovací moment (montáž bez použití momentového klíče) Dělená těsnící vložka Curaflex Nova Uno Kč Kč Kč Kč Těsnící vložka Curaflex Nova Uno/0 (záslepka) Doyma Grip, pryžový segment z EPDM 40 mm přítlačné kroužky vysoce odolný konstrukční plast tlaková odolnost 5,0 bar systém ITL optimální utahovací moment (montáž bez použití momentového klíče) Těsnící vložka Curaflex Nova Uno/0 (záslepka) Neuvedené rozměry a atypická provedení na vyžádání Kč Kč Kč Kč Těsnící vložka Curaflex Nova Multi (nedělená) Doyma-Grip, pryžový segment z EPDM 40 mm přítlačné kroužky vysoce odolný konstrukční plast tlaková odolnost 5,0 bar systém ITL optimální utahovací moment (montáž bez použití momentového klíče) 100 (99 104) záslepka ( ) záslepka Nedělená těsnící vložka Curaflex Nova Multi Kč Kč Klasické těsnící vložky pro potrubí a kabely s nepravidelným nebo citlivým povrchem (například Koruflex) Těsnící vložka Curaflex Nova Senso (nedělená) STS Soft Tight System pro potrubí a kabely s citlivým povrchem přítlačné kroužky vysoce odolný konstrukční plast tlaková odolnost 5,0 bar systém ITL optimální utahovací moment (montáž bez použití momentového klíče) 150 ( ) ( ) ( ) Nedělená těsnící vložka Curaflex Nova Senso Kč Kč Kč 13

14 Těsnící vložky pro potrubí a kabely INSTALACE DO PROSTUPOVÝCH PAŽNIC NEBO JÁDROVÝCH VÝVRTŮ Klasické těsnící vložky pro potrubí a kabely s hladkou a pevnou stěnou Nedělená těsnící vložka Curaflex Doyma grip, pryžový segment ze speciálního velmi odolného EPDM tloušťka 27 nebo 2x 27 mm tlaková odolnost 0,5 a 5,0 bar přítlačné kroužky s DPS (Double Profil System profilované kroužky pro lepší přenos tlaku) lakovaný pozink Ød Kč Kč Kč Kč Kč Kč Kč Kč Kč Kč Kč Kč Nedělená těsnící vložka Curaflex A (tlaková odolnost 0,5 bar) Nedělená těsnící vložka Curaflex C Neuvedené rozměry, materiálová a atypická provedení na vyžádání. Dělená těsnící vložka Curaflex Quic In Doyma grip, pryžový segment ze speciálního velmi odolného EPDM tloušťka 27 nebo 2x 27 mm tlaková odolnost 0,5 a 5,0 bar přítlačné kroužky s DPS (Double Profil System profilované kroužky pro lepší přenos tlaku) lakovaný pozink Ød Kč Kč Kč 4.059Kč Kč Kč Kč Kč Kč Kč Kč Kč Dělená těsnící vložka Curaflex Quick In A (tlaková odolnost 0,5 bar) Dělená těsnící vložka Curaflex Quick In C Neuvedené rozměry, materiálová a atypická provedení na vyžádání. Další typy těsnících vložek k dispozici technické listy a ceníky na poptání Těsnící vložky Curaflex A/M a C/M vícenásobné prostupy nedělené/dělené Těsnící vložky Curaflex MS/A a MS/C integrovaný, teplem smrštitelný rukáv Těsnící vložky Curaflex A/0 a C/0 záslepky Těsnící vložky Curaline Vario dělená vložka pro vícenásobné prostupy potrubí a kabelů 14 Těsnící vložky Curaflex C(F)/2/SD/6 těsnící vložka s pevnou a volnou přírubou pro rekonstrukce, předstěnová montáž

15 Těsnící vložky pro potrubí a kabely příslušenství INSTALACE DO PROSTUPOVÝCH PAŽNIC NEBO JÁDROVÝCH VÝVRTŮ Těsnící vložky pro potrubí a kabely doporučené příslušenství BETONFINISH KTW ošetření otvoru po jádrovém vrtání zacelí mikrotrhliny a kapiláry vzniklé při jádrovém vrtání ochrana proti korozi zasažených armovacích drátů vyrovnání a příprava povrchu před instalací těsnících vložek 2 složková epoxidová pryskyřice pro suché i vlhké povrchy bez rozpouštědel, viskózní 2 atest pro styk s pitnou vodou (KTW) balení 1 kg (složky A + B) použití pro 4 m popis základní cena AQUAGARD ošetření otvoru po jádrovém vrtání zacelí mikrotrhliny a kapiláry vzniklé při jádrovém vrtání ochrana proti korozi zasažených armovacích drátů vyrovnání a příprava povrchu před instalací těsnících vložek základní nátěr + barva pro suché povrchy bez rozpouštědel, viskózní 2 2 balení 1 l (složky A + B) použití pro 4 m balení 1/3 l (složky A + B) použití pro 1,5 m popis základní cena BETONFINISH KTW Kč 2 AQUAGARD těsnící sada velká pro 4 m Kč 2 AQUAGARD těsnící sada malá pro 1,5 m Kč Základní schéma umístění těsnících vložek Těsnící vložky jsou těsnící elementy mezi vnitřní stranou pažnice (jádrového vývrtu) a potrubím/kabelem, které mohou procházet různými stavebními konstrukcemi. Těsnící vložka je složena z pryžového segmentu a dvou nerezových přítlačných kroužků. Přítlačné kroužky jsou proti sobě stahovány pomocí šroubů a tím dochází k roztažení pryžového segmentu a jeho vymezení se, jak vůči otvoru, tak i vůči procházejícímu potrubí nebo kabelu. Po jádrovém vrtání je potřeba otvor v betonu ošetřit speciální penetrací, která nejen zacelí mikrotrhliny a kapiláry vzniklé při jádrovém vrtání, ale ošetří také proti korozi zasažené armovací dráty. Penetrace také vyrovná a připraví povrch pro následné umístění těsnících vložek. Penetrační směsi dodáváme také s atesty pro styk s pitnou vodou (KTW). vnější strana konstrukce pažnice jádrové vrtání do homogenního materiálu vnější strana konstrukce penetrace těsnící vložka těsnící vložka O d těsněné potrubí L L vnější průměr těsněného potrubí nebo kabelu nebo pažnice L tloušťka konstrukce Těsnící vložky instalujte vždy dle montážního návodu pro daný typ! 15

16 Podlahové vpusti, vpusti pro dvory a parkoviště ŘEŠENÍ PRO BÍLOU I ČERNOU VANU Podlahová vpusť pro monolitický vodonepropustný beton nebo s límcem pro návaznost na hydroizolace Podlahová vpusť silnostěnné a plnostěnné PVC odpadní voda bez fekálií tlaková odolnost 7,0 bar monolit (těsnící hřeben 4LOCK) tlaková odolnost 3,0 bar těsnící límec pro návaznost na hydroizolace, šířka límce 150 mm (pro asfaltové pásy, nátěry a PVC fólie) do vnitřních prostor bez dopravy (zatížení K3 do 300 kg) vertikální připojení pro KG/HT potrubí 50 a 110 bílá vana monolitická konstrukce černá vana asfaltové pásy a mpvc fólie Podlahová vpusť Kč Kč Podlahová vpusť Typ FS (mrazuvzdorný protizápachový uzávěr) Podlahová vpusť Typ FS - RS (mrazuvzdorná a protizápachová dvojitá zpětná klapka) Kč Kč Kč Kč Rozměr 150 x 150 mm; protizápachový uzávěr (dle typu vpusti); vyjímatelný lapač nečistot; ochranné víčko pro betonáž; stavební výška 110 mm; otočný a výškově stavitelný rám pro vtokovou mřížku (30 70 mm); plastová mřížka (nerez na poptání) odvodňovací kapacita 1,79 l/s. K dispozici i tepelně izolovaná varianta! Varianty i pro systém KG 2000! Doporučené příslušenství: těsnící a fixační tmel PU 50 (pro varianty s fóliovým těsnícím límcem). Vpusť pro dvory a parkoviště silnostěnné a plnostěnné PVC odpadní voda bez fekálií tlaková odolnost 7,0 bar monolit (těsnící hřeben 4LOCK) do venkovních prostor s dopravou (zatížení A3 do 1,5 a B do 12,5 tuny) vertikální připojení pro KG/HT potrubí 110 litinová vtoková mříž nerezová vtoková mříž Vpusť pro dvory a parkoviště Typ 1,5 t Kč Kč Vpusť pro dvory a parkoviště Typ 12,5 t Kč Kč Rozměr pro: 1,5 t 240 x 240 mm a pro 12,5 t 260 x 260 mm; protizápachový mrazuvzdorný uzávěr; vyjímatelný lapač nečistot; ochranné víčko pro betonáž; minimální tloušťka základové desky 200 mm; litinová vtoková mříž (u typu 12,5 t také litinový rám), otočný a výškově stavitelný rám pro vtokovou mřížku ( mm u varianty 12,5 t); odvodňovací kapacita 4,3 l/s. Sklepní vpusť silnostěnné a plnostěnné PVC odpadní voda bez fekálií tlaková odolnost 7,0 bar monolit (těsnící hřeben 4LOCK) do vnitřních prostor bez dopravy (zatížení K3 do 300 kg) připojení pro systém KG/HT a KG 2000 plastová vtoková mřížka nerezová vtoková mřížka Sklepní vpusť KG/HT Kč Kč Sklepní vpusť KG Kč Kč Rozměr 200 x 200 mm; protizápachový uzávěr; vyjímatelná zpětná klapka a lapač nečistot; ochranné víčko pro betonáž; otočný a výškově stavitelný rám pro vtokovou mřížku (30 60 mm); plastová nebo nerezová mřížka; odvodňovací kapacita 1,8 l/s. 3x horizontální vstup pro KG/HT nebo KG 2000 systém (2x x 75); 1x výstup tvarovka Typ koleno Varianty i pro systém KG 2000! Střešní vpusť pro návaznost na hydroizolace Střešní vpusť silnostěnné a plnostěnné PVC odpadní voda bez fekálií k instalaci do ploché (pultové) střechy tlaková odolnost 3,0 bar těsnící hřeben 4LOCK + nerezová příruba pro návaznost na hydroizolace (pro asfaltové pásy, nátěry a PVC fólie) vertikální připojení pro KG/HT potrubí 75 a tloušťka střechy (min/max) 110/260 nebo 270/ /300 nebo 310/700 odvodňovací kapacita [l/s] 6,14 5,62 Střešní vpusť Typ 1 (s nerezovou přírubou) Kč Kč Střešní vpusť Typ 2 (s fóliovým límcem) Kč Střešní vpusť Typ 3 (s fóliovým límcem tepelně izolovaná) Kč Vyjímatelný lapač nečistot; ochranné víčko pro betonáž; ochranný koš K dispozici i tepelně izolovaná varianta! Další příslušenství a nástavce. Doporučené příslušenství: těsnící a fixační tmel PU 50 (pro střešní vpusť Typ 2 a 3 s fóliovým těsnícím límcem). 16

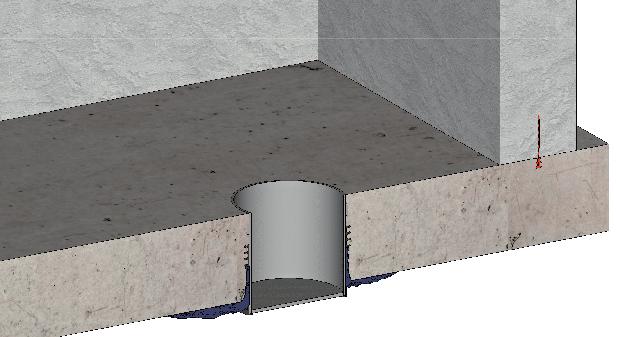

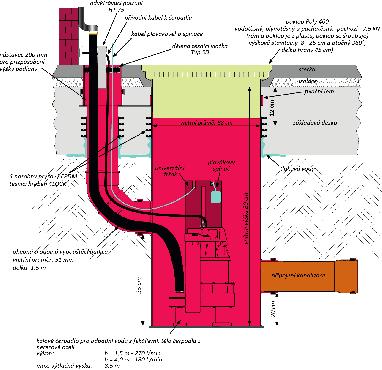

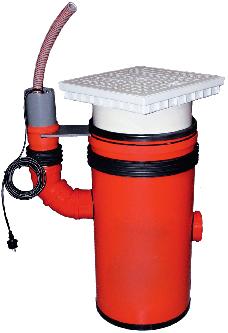

17 Plastové čerpací, revizní a vsakovací jímky BÍLÁ VANA KONSTRUKCE Z MONOLITICKÉHO VODONEPROPUSTNÉHO BETONU Vsakovací a čerpací jímka pro sběr a odčerpání odpadní vody během výstavby Vsakovací a čerpací jímka Poly 400 silnostěnné a plnostěnné PVC odpadní voda bez fekálií tlaková odolnost 7,0 bar těsnící hřeben 4LOCK kruhový filtr po obvodu jímky z děrovaného plechu a tkaniny (s tkaninou 60 l/s, bez tkaniny 90 l/s) výška filtru 200 mm lemy pro svislou fixaci po ukončení stavební fáze se jímka utěsní pomocí záslepky se zvedacími oky nízká hmotnost vnější průměr/vnitřní průměr 400/ /380 vnitřní výška hmotnost [kg] Vsakovací a čerpací jímka Poly Kč Kč Záslepka Typ Poly 400 SD 30 (se zvedacími oky) Další velikosti a modifikace na vyžádání. Čerpadlo není součástí dodávky. Varianta jímky také pro systém KG Kč Plastové revizní jímky kontrola, údržba a čištění odpadního potrubí Revizní jímka Poly 400 a Poly 500 silnostěnné a plnostěnné PVC tlaková odolnost 7,0 bar těsnící hřeben 4LOCK integrovaná čistící tvarovka pro připojení KG/HT a KG 2000 potrubí 110 a 160 lem pro svislou fixaci nízká hmotnost vnější průměr/vnitřní průměr 400/ /475 vnitřní výška revizní tvarovka pro KG potrubí výška vtoku h1/výška výtoku h2 760/ /780 revizní tvarovka hmotnost [kg] Vsakovací a čerpací jímka Poly Kč Kč Další velikosti a modifikace na vyžádání. Široký výběr pochozích a pojízdných poklopů a roštů, pachotěsné varianty poklopů. Varianta jímky také pro systém KG Plastové čerpací jímky pro odpadní vodu bez fekálií nebo s fekáliemi Čerpací jímka Poly 400 (komplet pro odpadní vodu bez fekálií) silnostěnné a plnostěnné PVC tlaková odolnost 7,0 bar těsnící hřeben 4LOCK modifikovatelná (dle potřeb projektu) pro připojení KG/HT a KG 2000 potrubí 110 lem pro svislou fixaci nízká hmotnost kalové čerpadlo Poly 400 ohebná a odolná hadice pro vypouštění (1,5 m) rychlospojka, nerezová spojka, dělená těsnící vložka plastový pochozí poklop 7,5 kn (výškově stavitelný a otočný) vnější průměr/vnitřní průměr 400/ /380 vnitřní výška pro připojení KG potrubí výška vtoku h1/výška výtoku h2 300/ /410 hmotnost [kg] Čerpací jímka Poly 400 Komplet (pochozí poklop 7,5 kn) Čerpací jímka Poly 400 Komplet (pochozí poklop 7,5 kn, vodotěsný, pachotěsný) Kč Kč Kč Kč Další velikosti a modifikace na vyžádání. Široký výběr pochozích a pojízdných poklopů a roštů a dalšího vybavení. Varianta jímky také pro systém KG Čerpací jímka Poly 400 (komplet pro odpadní vodu s fekáliemi) silnostěnné a plnostěnné PVC tlaková odolnost 7,0 bar - těsnící hřeben 4LOCK modifikovatelná (dle potřeb projektu) pro připojení KG/HT a KG 2000 potrubí 110 lem pro svislou fixaci nízká hmotnost kalové čerpadlo Poly 400 na plovoucí podestě příprava pro plovákový spínač (není součástí dodávky) odvětrávací potrubí HT 75 ohebná a odolná hadice pro vypouštění (1,5 m; vnitřní průměr 51 mm) rychlospojka, nerezová spojka, dělená těsnící vložka plastový vodotěsný, plynotěsný a pachotěsný pochozí poklop 7,5 kn (výškově stavitelný a otočný) vnější průměr/vnitřní průměr 400/ /380 vnitřní výška pro připojení KG potrubí výška vtoku h1/výška výtoku h2 300/ /410 hmotnost [kg] Čerpací jímka Poly 400 pro fekálie (pochozí poklop 7,5 kn, vodotěsný, plynotěsný a pachotěsný) Kč Kč Další velikosti a modifikace na vyžádání. Široký výběr pochozích a pojízdných poklopů a roštů a dalšího vybavení. Varianta jímky také pro systém KG

18 Plastové čerpací, revizní a vsakovací jímky BÍLÁ VANA KONSTRUKCE Z MONOLITICKÉHO VODONEPROPUSTNÉHO BETONU Vsakovací a čerpací jímka pro sběr a odčerpání odpadní vody Čerpací jímka Poly 400 NE (pro rekonstrukce) silnostěnné a plnostěnné PVC tlaková odolnost 5,0 bar těsnící vložka lemy pro svislou fixaci modifikovatelná (dle potřeb projektu) 400/ /380 vnitřní výška hmotnost [kg] Kč Kč 596 Kč 909 Kč vnější průměr/vnitřní průměr Čerpací jímka Poly 400 NE (pro rekonstrukce) Příplatek (za každých dalších 100 mm výšky jímky) Těsnící vložka typ SD 500/400 (pro jádrový vývrt o průměru 500 mm) Kč Další velikosti a modifikace na vyžádání. Varianta jímky také pro systém KG Plastová čerpací jímka například pro jednoduché a rychlé vysušení staveniště Čerpací jímka pro vodu silnostěnné a plnostěnné PVC tlaková odolnost 7,0 bar těsnící hřeben 4LOCK lemy pro svislou fixaci modifikovatelná (dle potřeb projektu) vnitřní průměr 300 vnitřní výška 300 hmotnost [kg] Čerpací jímka pro vodu 300/ Kč Další velikosti a modifikace na vyžádání. Betonové nebo plastové čerpací a revizní jímky, jímky pro kabelové kanály, dojezdy výtahových šachet široký sortiment na poptání 18

19 OBCHODNÍ PODMÍNKY Obchodní podmínky všechny uvedené ceny jsou bez DPH dodavatel si vyhrazuje právo na změnu cen všeobecné obchodní podmínky na: společnost GEROtop, spol. s r. o. je plátcem DPH z uvedených cen jsou poskytnuty zákaznické slevy na základě uzavřené smlouvy při prvním odběru zboží platba v hotovosti, dobírkou nebo zálohovou fakturou splatnost faktur je 14 dní od vystavení faktury za převzaté zboží, pokud není ve smlouvě stanoveno jinak doporučujeme pro kalkulace větších akcí poptání kompletního množství zboží při montáži veškerého materiálu uvedeného v ceníku, je nutné postupovat v souladu s montážním návodem pro daný produkt ceníky jsou pravidelně aktualizovány na: ceny platné od 1. března 2017 Dodací podmínky objednávky přijímáme osobně, faxem, poštou, nebo em (prostupy@prostupy.cz) přepravné hradí odběratel, pokud není domluveno jinak neúplnou, nebo poškozenou zásilku je nutno neprodleně oznámit em, nebo telefonicky, nejpozději však do 3 pracovních dnů ode dne dodání doporučujeme překontrolovat dodané zboží neprodleně po jeho obdržení. V případě poškození přepravního obalu sepište reklamační protokol s dopravcem a informujte nás Odběr zboží osobní odběr přepravní služba naše doprava Záruční podmínky záruka pro sortiment prostupů 5, 10 a 25 let dle typu produktu Naším cílem je stát se Vaším profesionálním partnerem v oblasti řešení prostupů potrubí a kabelů stavebními konstrukcemi a těsnění stavebních konstrukcí proti tlakové vodě a plynu. 23
