3 Úkol: Sušení a chlazení jsou elementární procesní kroky ve zpracování sypkých materiálů ve všech oblastech průmyslu. Sypké materiály jako je písek a štěrk, uhlí, krystalické výrobky, potraviny a krmiva, ale také odpadní látky, se musí usušit, než je bude možné dopravit k dalšímu zpracování. Vedle konstantní kvality koncového výrobku je přitom žádoucí také především vysoká disponibilnost sušícího zařízení a jeho hospodárný provoz. DRYON se vyznačuje především vysokou hospodárností: Teplo odevzdané v chladící zóně se používá k sušení a snižuje tak potřebu energie až o 15%. Díky důkladné zkušenosti v tepelném zpracování sypkých materiálů všeho druhu spojené s metodickou kompetencí se firma Binder+Co stává vedoucím dodavatelem v oblasti sušící techniky.

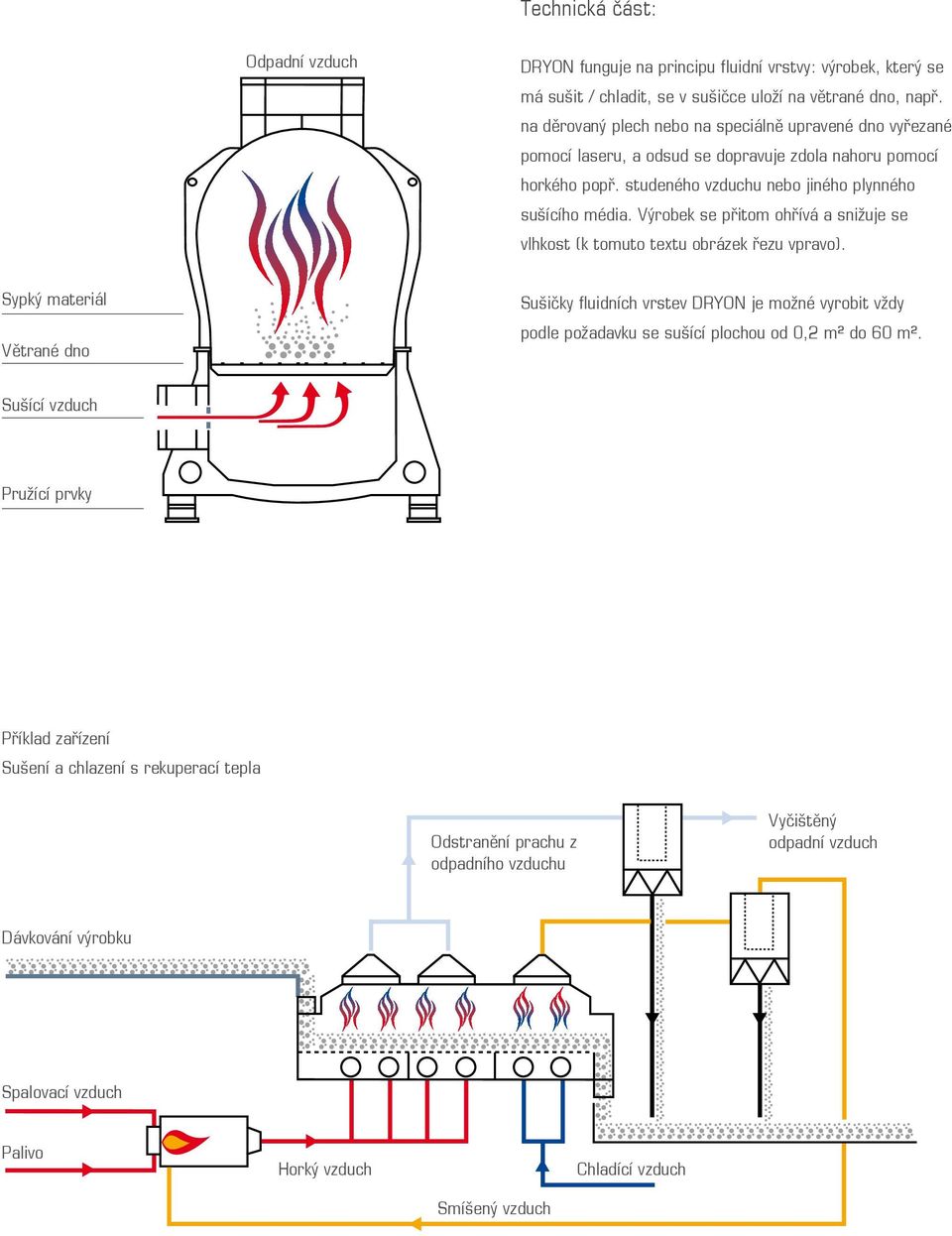

4 Technická část: Odpadní vzduch DRYON funguje na principu fluidní vrstvy: výrobek, který se má sušit / chladit, se v sušičce uloží na větrané dno, např. na děrovaný plech nebo na speciálně upravené dno vyřezané pomocí laseru, a odsud se dopravuje zdola nahoru pomocí horkého popř. studeného vzduchu nebo jiného plynného sušícího média. Výrobek se přitom ohřívá a snižuje se vlhkost (k tomuto textu obrázek řezu vpravo). Sypký materiál Větrané dno Sušičky fluidních vrstev DRYON je možné vyrobit vždy podle požadavku se sušící plochou od 0,2 m² do 60 m². Sušící vzduch Pružící prvky Příklad zařízení Sušení a chlazení s rekuperací tepla Odstranění prachu z odpadního vzduchu Vyčištěný odpadní vzduch Dávkování výrobku Spalovací vzduch Palivo Horký vzduch Chladící vzduch Smíšený vzduch

5

6 Homogenní vibrační systém Vibrační fludní sušička Odpadní vzduch Vibrační fluidní sušička (systém volného nebo rezonančního chvění) se používají pro sypké materiály se širokou zónou zrnitosti a mají zvláštní výhody: Dávkování materiálu Vibrace umožňuje i při nízkých rychlostech proudění optimální sušení výrobků s kolísající zrnitostí. Vibrace zamezuje vzniku bublinek u výrobků s jemnou zrnito stí a postará se tak o lepší využití energie. Horký plyn Chladící vzduch Předání výrobku U sušení výrobků s širším spektrem zrnitosti zabraňuje vibrace rozklad materiálu v důsledku uvolnění hrubých zrnitostí. Sušičku je možné bez problémů vyprázdnit, protože částice se dopravují sušičkou pomocí vibrace. Je tak možné jednoduše provést změnu výrobku. Zdržení výrobku je možné ovlivnit úpravou chvění a projevuje se obzvlášť pozitivně na kvalitě. Rezonanční vibrační systém Technický koncept vibrační fludní sušičky vychází z třídících strojů vyvinutých a vyráběných firmou Binder+Co už od 50. Odpadní vzduch Odpadní vzduch let 20. století. DRYON se provádí až do délky 8 m jako volně kmitající oscilátor se dvěma nevyváženými motory. Ke snížení dynamické zátěže lze instalovat i u homogenních vibračních systémů. Pro vyšší výkony přepravy se konstruují stroje až Dávkování materiálu Chladící vzduch do šířky 3 m a délky 20 m. Zde se přitom používá rezonanční vibrační systém, čímž se i u větších vibrací mas vyskytují nízké dynamické síly. Předání výrobku Horký plyn

7

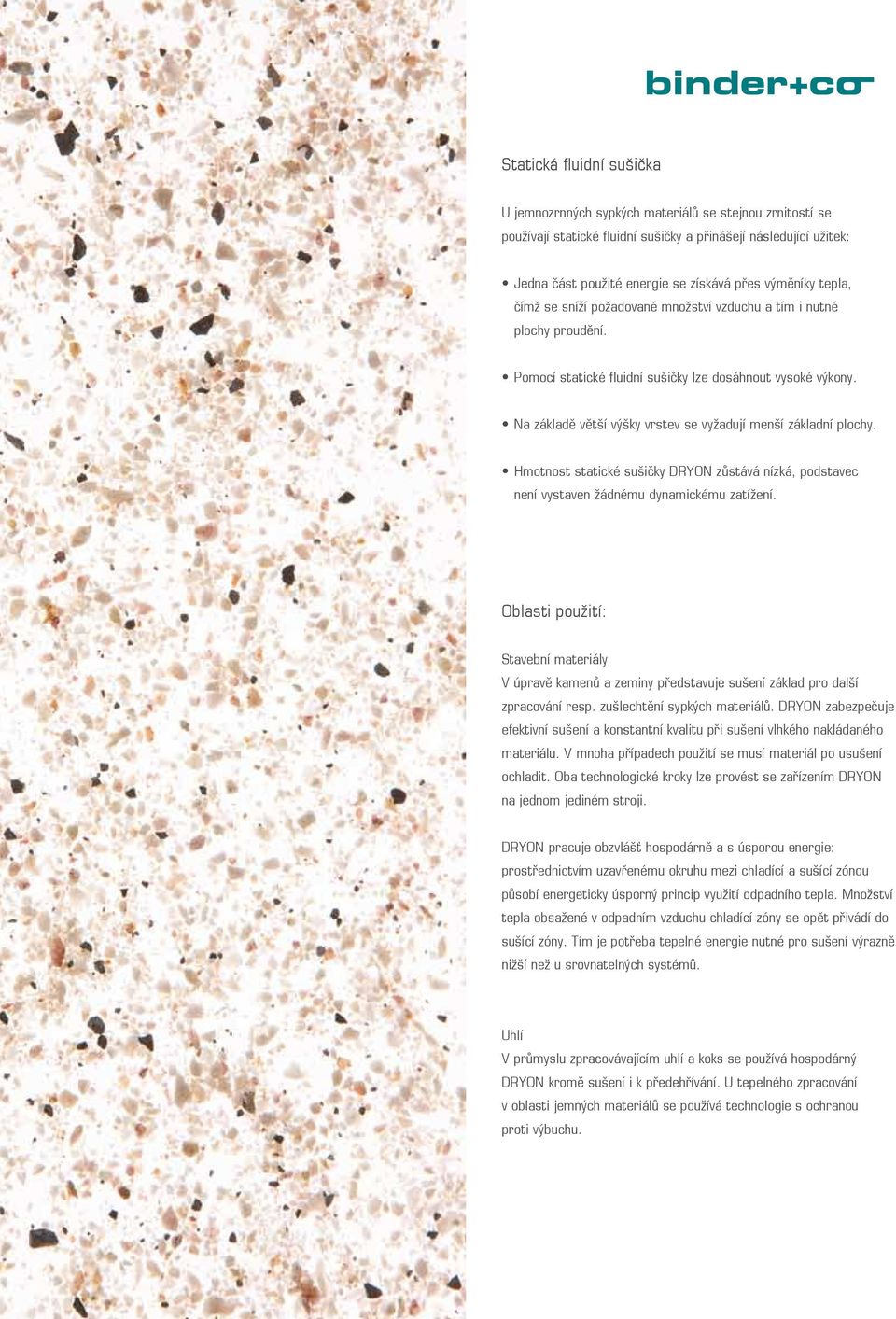

8 Statická fluidní sušička U jemnozrnných sypkých materiálů se stejnou zrnitostí se používají statické fluidní sušičky a přinášejí následující užitek: Jedna část použité energie se získává přes výměníky tepla, čímž se sníží požadované množství vzduchu a tím i nutné plochy proudění. Pomocí statické fluidní sušičky lze dosáhnout vysoké výkony. Na základě větší výšky vrstev se vyžadují menší základní plochy. Hmotnost statické sušičky DRYON zůstává nízká, podstavec není vystaven žádnému dynamickému zatížení. Oblasti použití: Stavební materiály V úpravě kamenů a zeminy představuje sušení základ pro další zpracování resp. zušlechtění sypkých materiálů. DRYON zabezpečuje efektivní sušení a konstantní kvalitu při sušení vlhkého nakládaného materiálu. V mnoha případech použití se musí materiál po usušení ochladit. Oba technologické kroky lze provést se zařízením DRYON na jednom jediném stroji. DRYON pracuje obzvlášť hospodárně a s úsporou energie: prostřednictvím uzavřenému okruhu mezi chladící a sušící zónou působí energeticky úsporný princip využití odpadního tepla. Množství tepla obsažené v odpadním vzduchu chladící zóny se opět přivádí do sušící zóny. Tím je potřeba tepelné energie nutné pro sušení výrazně nižší než u srovnatelných systémů. Uhlí V průmyslu zpracovávajícím uhlí a koks se používá hospodárný DRYON kromě sušení i k předehřívání. U tepelného zpracování v oblasti jemných materiálů se používá technologie s ochranou proti výbuchu.

9

10

11 Oblasti použití Plasty DRYON zajistí zpracování nejrůznějších plastů, jako je např. PE a PET, na bezprašný rovnoměrně usušený granulát. Vibrující fluidní vrstva DRYON umožňuje šetrné ošetření dávkovaného materiálu. Také v sušení a krystalizaci plastů okouzlí DRYON svou hospodárností: vedení cirkulačního vzduchu v uzavřeném krystalizačním okruhu snižuje spotřebu energie i množství odpadních plynů. Soli DRYON se obzvlášť osvědčil v sušení a v dalším zpracování draselné soli v četných aplikacích. DRYON se také úspěšně používá k sušení kuchyňské soli pro potravinářský průmysl a k tepelnému zpracování síranu amonného pro průmysl hnojiv. Chemické výrobky Princip stálého chvění zajišťuje také v chemickém průmyslu konstantní kvalitu výrobku. DRYON zajišťuje požadované výsledky dokonce i u hygroskopických materiálů a u materiálů citlivých na teplotu. Recycling Ve zpracování odpadového skla je sušení skleněných střepů nezbytný technologický krok. DRYON zajistí nepřerušitelný výkon tím, že se zamezí zácpám materiálů na předávacích místech, takže je možné snadněji oddělit střepy pro proces třídění. Navíc se během sušení odsají nežádoucí organické látky. Potraviny a krmiva Aby bylo možné uskladnit takové potraviny, jako např. cereálie, čaj, kávu a také krmivo pro domácí a jatečná zvířata, tyto se usuší a ochladí pomocí zařízení DRYON. Se zařízením DRYON zajistí firma Binder+Co šetrné a efektivní sušení v nejrůznějších odvětvích. Desítky let zkušeností v tepelném ošetřování nejrůznějších sypkých materiálů kvalifikuje firmu Binder+Co nejen pro konstrukci systémů přizpůsobených pro zákazníka, ale řadí firmu mezi hlavní dodavatele nabízející kompletní zařízení na klíč. Požadavky našich zákazníků jsou u nás na prvním místě. Teprve optimální koncepce zařízení a správné zpracování dávkovaného materiálu vedou k hospodářskému a technickému náskoku našich zákazníků.
