1 technologie

2 OBSAH technologie 01 PRO TISK A ŘEZANOU GRAFIKU AGFA JETI JETI 1224 UV HDC FTR 115 JETI 3020 TITAN FTR 116 JETI 3324 AQUAJET ROLL TO ROLL (WATER BASED TEXTILE PRINTER) 117 AGFA ANAPURNA ANAPURNA UV TISKÁRNY TECHNICKÉ PARAMETRY 118 ANAPURNA M2540 FB 119 ANAPURNA M2050+ABF 120 ANAPURNA M ANAPURNA M3200 RTR 122 SEIKO COLORPAINTER H2-104S / H2-74S 123 COLORPAINTER W64S / W54S 124 COLORPAINTER M64S 125 MUTOH VALUEJET 1204, 1304,1324,1624 A TECHNICKÉ PARAMETRY VALUEJET 1324, 1624, TISKÁRNY VALUEJET PRO SUBLIMACI A POTISK TEXTILU 128 NAVÍJECÍ ZAŘÍZENÍ 129 SUBLIMAČNÍ LIS MUTOH UNIFIXER ČISTICÍ TYČINKY A HADŘÍKY 131 ONYX RIP 132 CARTRIDGE A INKOUSTY CARTRIDGE PRO MUTOH 133 SPECIÁLNÍ NÁPLNĚ PRO MUTOH 134 ALTERNATIVNÍ INKOUSTY 135 ŘEZACÍ PLOTRY SUMMA SUMMACUT 136 SUMMA S2-CLASS 137 STOLOVÝ ŘEZACÍ PLOTR SUMMA F TERMOTRANSFEROVÉ TISKÁRNY SUMMA DC4, DC4SX 139 FRÉZOVACÍ ZAŘÍZENÍ VHF POPIS PRODUKTU, DODÁVANÉ ROZMĚRY PRO LAMINACI LAMINÁTORY KALA STARTER 142 BALTIC 143 MISTRAL 143 ATLANTIC 144 ARKANE 144 SIROCCO 145 LAMINÁTORY RAPID APPLICATOR 145 LAMINÁTORY ROYAL SOVEREIGN PRO FORMÁTOVÁNÍ ŘEZAČKY KALA JAVELIN, BIG BENCH 147 STEELTRACK, SABRE DOPLŇKY PRO TISK A LAMINACI SVAŘOVAČKY BANNERŮ MULTIWELD HOT WELDING MACHINE 149 TERMOLISY POLI-TAPE 150 STOJAN NA ROLOVÉ MATERIÁLY EASY RACK 151 NOŽE DO ŘEZACÍCH PLOTRŮ financování a servis technologií 114 KATALOG CEN MATERIÁLŮ PRO VÝROBU A TISK

3 Agfa Jeti Agfa Jeti 1224 UV HDC FTR Jeti 1224 HDC (= High Definition Colour) FTR je nejrychleji tisknoucí tiskárna s možností tisku jak na plocho tak i roll to roll. Jeti 1224 HDC FTR tiskne rychlostí až 91 m 2 /h v expresním módu, 45 m 2 /h v produkčním módu a 23 m 2 /h v high quality mode. Nové hlavy Ricoh umožňují tisk proměnnou kapkou. Možnost tisku bílou barvou. Tiskové hlavy Tiskové rozlišení Rozměry media Váha Rozměry tiskárny 20 Ricoh Gray scale Piezoelectric Generation 4 heads 8, 16 & 24 pl velikost kapky Skutečné 1200 dpi Pevný materiál 2,43 1,21 m kg mm 115

4 Agfa Jeti Agfa Tisková technologie Tiskové rozlišení Rozměry media Tisková oblast Maximální tloušťka materiálu Rychlost tisku Váha Rozměry tiskárny Jeti 3020 Titan FTR Jeti 3020 Titan je vysokorychlostní UV tiskárna s 10 možnými stupni upgradů. Tiskárna Jeti Titan Vám umožní získat produktivitu až s rychlostí 195 m 2 /h. Tiskárnu můžete přizpůsobovat podle toho, jak roste Váš business. Titan je skutečnou flatbed tiskárnou, která však umožňuje rozšíření také pro tisk roll to roll. 16, 20, 24, 32, 36, 40, 48 Ricoh Grey scale Piezoelectric Generation 4 heads Skutečné dpi Max. 3,15 2,05 m Max. 3,15 2,02 m 5 cm Expresní mód 195 m 2 /h Produkční mód 101 m 2 /h High Quality mód 69 m 2 /h kg mm 116 KATALOG CEN MATERIÁLŮ PRO VÝROBU A TISK

5 Agfa Jeti Agfa Jeti 3324 AquaJet Roll To Roll (Water based textile printer) Jeti 3324 AquaJet 3,2m, první 3 metrová dye sublimační tiskárna, která je určená pro tisk v uzavřených prostorách. Používá speciálně vyvinutý inkoust, který umožňuje tisk na jakýkoliv polyesterový textil. Dosahované barvy jsou charakteristické svojí jasnou a zářivou barvou a velkou odolností proti opotřebení praním. 6 barev pro reálné obrazy Snadné dokončování Přesný a čistý tisk Nejuniverzálnější tiskárna na textil Jeti 3324 AquaJet je osazena 24 Spectra tiskovými hlavami v šesti barvách, skutečné 400 dpi rozlišení poskytuje excelentní obrazový výstup v produkční 60 m 2 /h. Speciálně umístěné vytvrzování teplotou umožňuje okamžité zaschnutí barev a není tak již potřeba žádného dalšího dokončovacího zařízení. Jeti 3324 AquaJet je vybaveno 3 kusy tepelných nožů, které umožňují dělění materiálu ihned po tisku a zjednodušují tak manipulaci a další zpracování potisknuté textílie. Jeti 3324 AquaJet je vybaven přesným navíjecím systémem, který vždy zaručuje optimální vedení textilu a zároveň je stroj vybaven filtračním zařízením na vzduch, které odvádí výpary, uvolňující se z inkoustu při jeho vytvrzování. Jeti 3324 Aquajet je bez diskuze nejuniverzálnější a nejrychlejší 3,2 m tiskárna na textil na současném trhu. Tisková technologie Spectra Waterbased Special Edition Performance Piezoelectric Jetting Assembly, počet hlav 24 Tiskové rozlišení Skutečné 400 dpi 6 barev Rozměry media Max. šířka role: 3,2 m Max. průměr: 30,48 cm na tyči o průměru 7,62 cm Media Tisk na všechny materiály na bázi polyesteru Rychlost tisku 65 m 2 /h Váha kg Rozměry tiskárny mm Spotřeba energie 25 KVA (35 A) El. připojení 400 Y / 230 V, 3 Phase 50/60 Hz Příslušenství standardní Navíječ (Take Up), 3 ks řezacích nožů, filtrační zařízení Podporované platformy Microsoft Windows, Apple Machintosh, Linux Processors P4 (3.4 GHz) Stlačený vzduch 100 PSI minimum 150 PSI maximum s 40 l nádrží Doba uskladnění inkoustů Disperzní inkoust uskladnění jeden rok Pracovní prostředí Uzavřená místnost s teplotou C Vlhkost prostředí 40 % až 70 % pro dosažení optimálních výsledků tisku 117

6 Agfa Anapurna Agfa Anapurna UV tiskárny technické parametry Model Anapurna M4F Anapurna Mv Anapurna Mw Anapurna M2 Anapurna M2050 Technologie základní model / vynikající poměr cena / výkon Piezo inkjet, tisk z role na roli a potisk desek, tisk bez okrajů, potisk více desek současně tisk s lakem tisk s bílou dvojnásobná rychlost tisku díky větším hlavám tisk s bílou dvojnásobnou rychlostí Max. rozlišení tisku dpi dpi dpi dpi dpi Max. šířka materiálu 160 cm 160 cm 160 cm 160 cm 207 cm Max. šířka tisku 158 cm 158 cm 158 cm 158 cm 205 cm Síla materiálu Inkousty: UV-vytvrditelný Anapurna inkoust Vytvrzovací systém Připravenost stroje RIP desky = min. 1 mm až max. 4,5 cm; role = min. 0,1 mm, max. průměr 36 cm; Automatické definování výšky hlavy CMYK CMYK / Lc / Lm + LAK CMYK / Lc / Lm + BÍLÁ CMYK / Lc / Lm CMYK / Lc / Lm + BÍLÁ 2 UV lampy 2 nastavení (plný a poloviční výkon); snadná výměna lampy obsluhou Studený stroj do režimu standby < 10 min. Ze standby do připraven k tisku < 2 min. Agfa Edition Wasatch RIP 118 KATALOG CEN MATERIÁLŮ PRO VÝROBU A TISK

7 Agfa Anapurna Agfa Anapurna M2540 FB Skutečný flatbed s vysokou rychlostí tisku, tiskne na principu UV vytvrditelných inkoustů, speciálně určený pro grafický průmysl a signmakery. Zesílené lampy Automatické zakládání pomocí pinů (7 horizontálních / 4 vertikální) 2 oddělené vakuové stoly, každý s 4 odděleními (8 zón) 2 1,5 kw výkonné ventilátory Automatická kontrola vakua Vlastnosti stroje Antistatika na odstraňování elektrostatického náboje z media Zavírání UV lamp na obou stranách vozíku Připojení k síti i USB Zabudovaný ovladač tiskárny Vakový stůl s dírkami, možnost reverzního proudění na snadné odstranění potištěného materiálu Velikost media cm Tisková oblast cm Rozměry media Šířka potiskovaného media do 45 mm Váha media do 80 kg Expresní mód: 45 m 2 /h Produkční mód: m Rychlost tisku 2 /h Plakátový mód: m 2 /h Fotokvalita: 8 m 2 /h Inkousty Anapurna M G2 UV tvrditelné inkousty (CMYKLcLm a bílý inkoust = G3) 6 Konica-Minolta: trysek s objemem kapky 12 pl (barevý tisk) Tiskové hlavy 2 Konica-Minolta: 42 pl (bílá barva) Rozměry tiskárny mm Váha kg Napájení 380 V 415 V 3-fázový konektor (3 30 A*) RIP Wasatch SoftRIP Agfa Edition 119

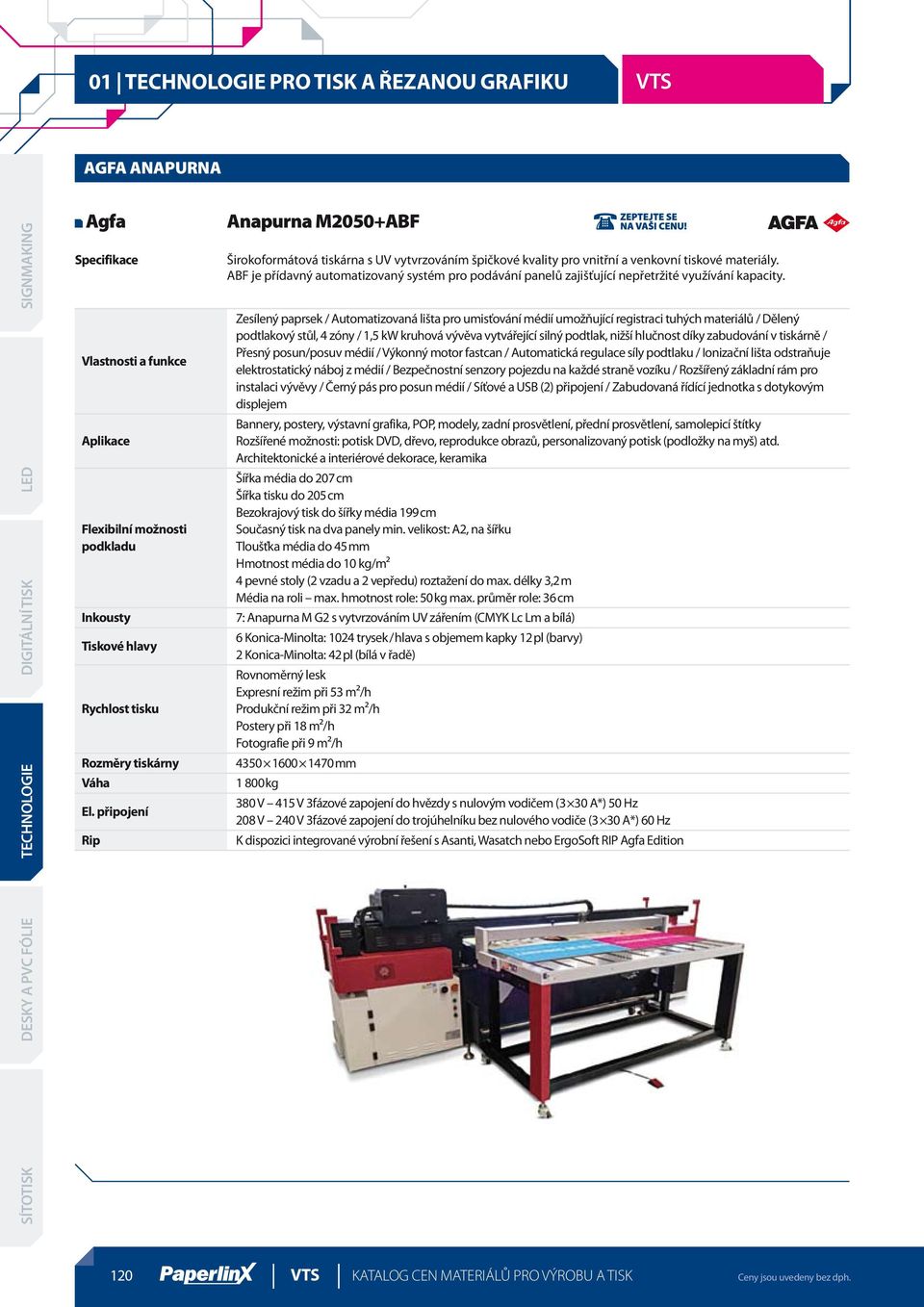

8 Agfa Anapurna Agfa Vlastnosti a funkce Aplikace Flexibilní možnosti podkladu Inkousty Tiskové hlavy Rychlost tisku Rozměry tiskárny Váha El. připojení Rip Anapurna M2050+ABF Širokoformátová tiskárna s UV vytvrzováním špičkové kvality pro vnitřní a venkovní tiskové materiály. ABF je přídavný automatizovaný systém pro podávání panelů zajišťující nepřetržité využívání kapacity. Zesílený paprsek / Automatizovaná lišta pro umisťování médií umožňující registraci tuhých materiálů / Dělený podtlakový stůl, 4 zóny / 1,5 kw kruhová vývěva vytvářející silný podtlak, nižší hlučnost díky zabudování v tiskárně / Přesný posun/posuv médií / Výkonný motor fastcan / Automatická regulace síly podtlaku / Ionizační lišta odstraňuje elektrostatický náboj z médií / Bezpečnostní senzory pojezdu na každé straně vozíku / Rozšířený základní rám pro instalaci vývěvy / Černý pás pro posun médií / Síťové a USB (2) připojení / Zabudovaná řídící jednotka s dotykovým displejem Bannery, postery, výstavní grafika, POP, modely, zadní prosvětlení, přední prosvětlení, samolepicí štítky Rozšířené možnosti: potisk DVD, dřevo, reprodukce obrazů, personalizovaný potisk (podložky na myš) atd. Architektonické a interiérové dekorace, keramika Šířka média do 207 cm Šířka tisku do 205 cm Bezokrajový tisk do šířky média 199 cm Současný tisk na dva panely min. velikost: A2, na šířku Tloušťka média do 45 mm Hmotnost média do 10 kg/m² 4 pevné stoly (2 vzadu a 2 vepředu) roztažení do max. délky 3,2 m Média na roli max. hmotnost role: 50 kg max. průměr role: 36 cm 7: Anapurna M G2 s vytvrzováním UV zářením (CMYK Lc Lm a bílá) 6 Konica-Minolta: 1024 trysek / hlava s objemem kapky 12 pl (barvy) 2 Konica-Minolta: 42 pl (bílá v řadě) Rovnoměrný lesk Expresní režim při 53 m²/h Produkční režim při 32 m²/h Postery při 18 m²/h Fotografie při 9 m²/h mm kg 380 V 415 V 3fázové zapojení do hvězdy s nulovým vodičem (3 30 A*) 50 Hz 208 V 240 V 3fázové zapojení do trojúhelníku bez nulového vodiče (3 30 A*) 60 Hz K dispozici integrované výrobní řešení s Asanti, Wasatch nebo ErgoSoft RIP Agfa Edition 120 KATALOG CEN MATERIÁLŮ PRO VÝROBU A TISK

9 Agfa Anapurna Agfa Vlastnosti a funkce Aplikace Flexibilní možnosti podkladu Inkousty Tiskové hlavy Rychlost tisku Rozměry tiskárny Váha El. připojení Rip Anapurna M2500 Anapurna M2500 je širokoformátová, 2,5m široká tiskárna s UV vytvrzováním inkoustu pro vnitřní i venkovní tiskové materiály. Zesílený paprsek / Automatizovaná lišta pro umisťování médií umožňující registraci tuhých materiálů / Dělený podtlakový stůl, 4 zóny / 1,5 kw kruhová vývěva vytvářející silný podtlak, nižší hlučnost díky zabudování v tiskárně / Přesný posun/posuv médií / Výkonný motor fastcan / Automatická regulace síly podtlaku / Ionizační lišta odstraňuje elektrostatický náboj z médií / Bezpečnostní senzory pojezdu na každé straně vozíku / Rozšířený základní rám pro instalaci vývěvy / Černý pás pro posun médií / Síťové a USB (2) připojení / Zabudovaná řídící jednotka s dotykovým displejem Bannery, postery, výstavní grafika, POP, modely, zadní prosvětlení, přední prosvětlení, samolepicí štítky Rozšířené možnosti: potisk DVD, dřevo, reprodukce obrazů, personalizovaný potisk (podložky na myš) Architektonické a interiérové dekorace, keramika Šířka média do 250 cm Šířka tisku do 249 cm Bezokrajový tisk do šířky média 199 cm Současný tisk na dva panely min. velikost: A2, na šířku Tloušťka média do 45 mm Hmotnost média do 10 kg/m² 4 pevné stoly (2 vzadu a 2 vepředu) roztažení do max. délky 3,2 m Média na roli max. hmotnost role: 50 kg, max. průměr role: 36 cm 7: Anapurna M G2 s vytvrzováním UV zářením (CMYK Lc Lm a bílá) 6 Konica-Minolta: 1024 trysek / hlava s objemem kapky 12 pl (barvy) 2 Konica-Minolta: 42 pl (bílá v řadě) Expresní režim při 60 m²/h Produkční režim při 30 m²/h Standardní režim při 18 m²/h Vysoká kvalita při 9 m²/h Vysoké rozlišení při 8 m²/h mm kg 380 V 415 V 3fázové zapojení do hvězdy s nulovým vodičem (3 30 A*) 50 Hz 208 V 240 V 3fázové zapojení do trojúhelníku bez nulového vodiče (3 30 A*) 60 Hz K dispozici integrované výrobní řešení s Asanti, Wasatch nebo ErgoSoft RIP Agfa Edition 121

10 Agfa Anapurna Agfa Vlastnosti a funkce Aplikace Flexibilní možnosti podkladu Inkousty Tiskové hlavy Rychlost tisku Rozměry tiskárny Váha El. připojení Rip Anapurna M3200 RTR Kvalitní tiskárna s UV vytvrzováním inkoustu o šířce 3,2 m na média na rolích pro vnitřní i venkovní tiskové materiály. Zesílený paprsek / 2zónový podtlakový stůl pro plynulý posun média a přesný tisk / 1,5 kw kruhová vývěva vytvářející silný podtlak, nižší hlučnost díky zabudování v tiskárně / Přesný posun/posuv médií / Výkonný motor fastcan / Automatická regulace síly podtlaku / Ionizační lišta odstraňuje elektrostatický náboj z médií / Bezpečnostní senzory pojezdu na každé straně vozíku / Rozšířený základní rám pro instalaci vývěvy / Černý pás pro posun médií / Síťové a USB (2) připojení / Zabudovaná řídící jednotka s intuitivním dotykovým displejem Bannery, postery, výstavní grafika, POP, modely, zadní prosvětlení, přední prosvětlení, samolepicí štítky Max. šířka média 320 cm Min. šířka média 61 cm Šířka tisku do 320 cm Min. tloušťka média 0,2 mm Média na roli max. hmotnost role: 150 kg, max. průměr role: 35 cm Tisk na dvě role zároveň 6: Anapurna RTR inkousty s vytvrzováním UV zářením (CMYK Lc Lm) 6 Konica-Minolta vysokofrekvenčních tiskových hlav KM1024i: 1024 trysek / hlava s objemem kapky 12 pl (barvy) Expresní režim při 54 m²/h Produkční režim při 38 m²/h Standardní režim při 30 m²/h Vysoká kvalita při 19 m²/h Vysoké rozlišení při 9 m²/h mm kg 380 V 415 V 3fázové zapojení do hvězdy s nulovým vodičem (3 30 A*) 50 Hz 208 V 240 V 3fázové zapojení do trojúhelníku bez nulového vodiče (3 30 A*) 60 Hz K dispozici integrované výrobní řešení s Asanti, Wasatch nebo ErgoSoft RIP Agfa Edition 122 KATALOG CEN MATERIÁLŮ PRO VÝROBU A TISK

11 SEIKO SEIKO ColorPainter H2-104s / H2-74s Tiskárna spojující nejnovější poznatky v tisku pro dosažení vysoké rychlosti tisku při co nejkvalitnějším tiskovém výstupu. Tiskárna je navržena zejména pro tisk velkoformátových bannerů a velkoobjemového tisku. Podle konfigurace dosahuje tiskárna rychlosti 50 m 2 /h pro 8 hlav a 100 m 2 /h se 4 hlavami. Technologie dynamického tisku umožňuje tisk ve 3 různých velikostech kapek. Touto DDP technologií je tak dosahováno vynikající kvality tisku optimální hustoty barvy. Se systémem SNM (smart nozzle mapping) je dosahováno stejných tiskových výstupů i při případném zablokování některé z tisknoucích trysek. Díky software CP Manager je tiskárnu velmi jednoduché používat. Názorně můžete vidět status tiskárny, měnit teplotu, kontrolovat stav inkoustu nebo vidět předpokládané servisní úkony. Tiskárna využívá technologie smart pass technology SP3, která zaručuje kontinuální tisk bez možného pruhování. S šedým a lehce šedým inkoustem je tiskárna ColorPainter H-104s / H-74s schopna vytisknout skutečnou gradaci světlých odstínů a metalických textur. K tiskárně je možné dostat mesh printing kit, který umožňuje jednoduchý tisk na toto médium. Tiskárna je vybavena systémem, který usnadňuje oboustranný tisk. Počet tiskových hlav 8 Tiskové módy 360 dpi 900 dpi Rychlost tisku až 100 m 2 /h až 100 m 2 /h Počet trysek Maximální šířka media mm mm Maximální šířka tisku mm mm Váha media až 120 kg až 50 kg Maximální průměr media 350 mm 220 mm Výška hlavy automatické nastavení Inkousty EGO-GX ink Počet barev 8 barev CMYK Lc Lm G Lg Spotřeba el. energie tiskárna W sušička W (max. hodnoty) Napájení 220 V Rozměry tiskárny mm mm Váha 600 kg 450 kg 123

12 SEIKO SEIKO Revoluční IX inkoust ColorPainter W64s / W54s Pokročilá tisková technologie s velkou spolehlivostí, vysokým tiskovým rozlišením a stálou hustotou barevnosti. Tiskárny SEIKO pracují s vysoce viskozitními inkousty a ultra-moderními tiskovými hlavami, které zaručují dostatečné krytí barvami i při vysokých rychlostech. Inkousty používají méně nosičů a více pigmentu, takže každá kapka je výrazná a dobře zobrazující každý detail obrazu. Díky software CP Manager je tiskárnu velmi jednoduché používat. Názorně můžete vidět status tiskárny, měnit teplotu, kontrolovat stav inkoustu nebo vidět předpokládané servisní úkony. Technologie dynamického tisku umožňuje tisk ve 3 různých velikostech kapek. Touto DDP technologií je tak dosahováno vynikající kvality tisku optimální hustoty barvy. Možnost volby počtu hlav. Tiskárnu je možné objednat ve dvou konfiguracích 4 nebo 6 hlav (4 hlavy pro tisky s co nejnižšími náklady a 6 hlav pro co nejkvalitnější tiskový výstup). Tiskárna využívá technologie smart pass technology SP3, která zaručuje kontinuální tisk bez možného pruhování. Se systémem SNM (smart nozzle mapping) je dosahováno stejných tiskových výstupů i při případném zablokování některé z tisknoucích trysek. Můžete si vybrat buď originální nízko-solventní GX inkoust s vynikající venkovní trvanlivostí a vysokou možností rychlosti tisku nebo použít revoluční IX inkoust bez nebezpečných složek. Oba inkousty jsou dodávány v doplňovatelných kartridžích, tak, aby se zamezilo jejich recyklování a dopadu na životní prostředí. popis Color Painter W64s ColorPainter W54s Tiskové hlavy drop on demand piezo-electric Počet tiskových hlav 4 nebo 6 Tiskové módy dpi, dpi, dpi, dpi Rychlost tisku 2,4 17,8 m 2 /h 2,1 16,8 m 2 /h Počet trysek nebo Maximální šířka media mm mm Maximální šířka tisku mm mm Váha media Maximální délka media Výška hlavy Inkousty Počet barev Spotřeba el. energie Napájení 24 kg 50 m dvě úrovně: 2,1 mm nebo 2,6 mm GX low solvent nebo IX bez škodlivin 6 barev CMYK Lc Lm W Rozměry tiskárny mm mm Váha 205 kg 185 kg 220 V 124 KATALOG CEN MATERIÁLŮ PRO VÝROBU A TISK

13 SEIKO SEIKO ColorPainter M64s Vše pro vaši produktivitu Tiskárna Color Painter M-64 je navržena tak, abyste mohli vzít zakázky, které zákaznící potřebují vytisknout ihned. Lidé pracující v signmakingu potřebují být flexibilní a efektivní více než v minulosti a právě z těchto důvodů Color Painter M-64s nabízí rychlost, kvalitu tisku, nízké náklady a jednoduchost v použití. Nová tiskárna Color Painter M64s nabízí 64-palců (162 cm) šíři tisku v 6 nebo 7 barvách, s rychlostí až 66,6 m2/hod. Schopnost tisknout velkou rychlostí byla záměrem konstruktérů s ohledem na současný vývoj na trhu, který požaduje flexibilitu a produktivitu. S využitím Seiko I Infotech technologie pro tisk jako je Smart Pass Technology 4, Dynamic Dot Printing Technology a nová automatická optickákalibrační funkce, umožňuje komukoliv vynikající tisky i na PVC až s rychlostí 33,1m2/hod Kromě tisku byl při konstrukci tohoto stroje zlepšen celý tiskový proces, jako zavádění media, navíjení materiálů, doseřízení media, sušení a mnoho dalších. Celkem bylo provedeno více než 100 vylepšení. Vyzloušejte si co produktivita opravdu znamená s novou tiskárnou Color Painter M-64s. SX INK nabízí možnost tisku vysokou rychlostí s vynikající kvalitou a velmi nízkým zápachem. Vyznačuje se 3-letou odolností bez nutnosti laminace. Automatická kalibrace kalibrace tiskárny může být prováděna automaticky v několika krocích a umožňuje komukoliv dosáhnout vynikajících tiskových výsledků 7- barevný model umožňuje navíc použití šedé barvy. Tato modifikace zlepšuje monochromatický tisk bez posuvu barevného spektra a nabízí pozvolné přechody mezi barvami. popis Model Tisková hlava Počet trysek Maximální rozlišení Maximální šířka media Maximální tisková šíře Maximální rychlost tisku Váha media Maximální průměr media Velikost okrajů Inkoust Barvy Max. kapacita inkoustu Media Topení Typ navíječe IP-6620 (ColorPainter M-64s) vysokofrekvenční piezo (drop on demand) 508 trysek / hlava 900 dpi 1626 mm 1616 mm 66,5 m 2 /hod do 50 kg 220 mm 5mm na každé straně Eco-solvent SX 6 (C, M, Y, K, Lc, Lm) nebo 7 (C, M, Y, K, Lm, Gr) 1,5 l pro každou barvu PVC, banner a ostatní media pro solventní tiskárny 3 cestý topný modul (před, tiskové, potiskové sušení) s napínači na vstupu a výstupu Interface USB 2,0 Napájení Spotřeba energie Pracovní prostředí Vnější rozměry Váha 200 až 240 V, 12A, 50/60 Hz 2880 W a méně C, 30 70% vlhkost bez kondenzace 3095 mm šířka 935 mm hloubka 1247 mm výška 321 kg 125

14 MUTOH MUTOH ValueJet 1204, 1304,1324,1624 a 1638 Tiskárna Mutoh ValueJet 1624 představuje nejnovější generaci cenově dostupné velkoformátové tiskárny, která konstrukčně vychází z osvědčeného modelu ValueJet 1614 a poskytuje kombinaci dobré venkovní odolnosti a vysoké kvality tisku vhodné pro interiérové a prezentační tisky. Mutoh ValueJet 1624 využívá tzv. eco-solvent inkoust, který dosahuje dlouhé životnosti jak pro indoorové, tak i pro outdoorové aplikace. Ve srovnání s běžnými ředidlovými (solventními) inkousty nehrozí zasychání inkoustů ve stroji, údržba stroje je minimální, obsluha je stejná jako u běžných vodou ředitelných inkoustů. Tiskárna ValueJet vyžaduje minimální údržbu. Velkou výhodou je, že nová tiskárna splňuje nové ekologické podmínky, a tak je tiskárnu možné provozovat v kancelářských podmínkách bez nutnosti speciálního odvětrávání. Mutoh ValueJet 1624 je vybaven novou tiskovou hlavou, která umožňuje tisk kapkou o proměnné velikosti. Tisková hlava má trysek, které jsou rozděleny do jednotlivých sekcí, každá sekce má 360 trysek nebo dva moduly po 180 tryskách pro jednu barvu. Protože všechny barevné sekce jsou soustředěny v jedné hlavě, není zde potřeba provádění tzv. kalibrace mezi jednotlivými hlavami. Nová tisková hlava nabízí pět různých tiskových režimů až do rozlišení dpi, včetně nového dpi tiskového módu na produkci kvalitní grafiky. typ rychlost tisku (m 2 /h) max. šířka media (mm) max. tisková šíře (mm) max. tloušťka media (mm) průměr role (mm) váha (kg) ValuJet1204 ValuJet1304 ValuJet1324 Billboard ( ) 13,6 Produkční ( ) 7,0 Kvalita ( ) 5,1 Billboard ( ) 14,3 Produkční ( ) 7,3 Kvalita ( ) 5,3 Billboard ( ) 27,9 Produkční ( ) 11,8 Kvalita ( ) 5, , , ,3/1, ValueJet1624 Billboard ( ) 29,1 Produkční ( ) 14,5 Kvalita ( ) 7, ,3/1, ValueJet1638 Billboard ( ) 48,0 Produkční ( ) 29,0 Kvalita ( ) 15, ,3/1, KATALOG CEN MATERIÁLŮ PRO VÝROBU A TISK

15 MUTOH Inkousty Eco-solvent Ultra Mutoh ValueJet 1624 je dodáván s třetí generací eco-solvent inkoustů, tzv. inkoustů Ecosolvent Ultra. Tento typ inkoustů podobně jako ředidlové (solventní) inkousty potiskne širokou škálu všech medií. Naši odborníci Vám rádi poradí s výběrem materiálů. Inkoust Eco-solvent Ultra zachovává všechny výhody předchozích generací, tzn. především kancelářský provoz bez nebezpečných výparů a přidává k nim další: unikátní systém potlačení pruhování Interweaving (I2) zvýšený výkon na vybraná media (např. samolepicí fólie až čtyřnásobné zvýšení rychlosti) tiskárna ValueJet je vhodná pro vnitřní i venkovní aplikace, k výrobě plakátů, bannerů, vlajek, prosvětlovaných reklam s dlouhou životností, reklamní displeje, nápisy a nálepky popis ValueJet 1324 ValueJet 1624, 1638 Drop-on-demand Micro Piezo Inkjet Technology variabilní kapka Tisková technologie výstup mezi 3,5 pl až 35 pl Hlava / Konfigurace trysek Tiskové rozlišení 180 trysek 8 řad = 1440 trysek / hlava 180 trysek 8 řad = 1440 trysek / hlava (2 hlavy VJ1638) dpi, dpi, dpi (novinka!) dpi, dpi Maximální šíře media mm (53,97") mm (63,97") Maximální šíře tisku mm (53,58") mm (63,58") Minimální šíře media 500 mm (19,68") 900 mm (35,43") Tloušťka media, průměr jádra, hmotnost up to 1,3 mm (2 head heights) mm 2" & 3" compatible 19 kg 30 kg Eco Ultra CMYK Typ Inkoustu Barvy Objem 220 ml cassettes 220 & 440 ml cassettes Interface Ethernet 10/100BASE-TX Command Language MH-RTL (RTL-PASS) LCD display Backlight 1 line 20 characters Provozní podmínky Topení El. energie Spotřeba el. energie Během tisku: 500 W V modu stand-by: 65 W Během ohřívání: W Teplota: C Vlhkost: % RH (non-condensing) Před-ohřev: C Hlavní ohřev: C Dokončovací ohřev: C AC V / AC V 60/50 Hz Během tisku: 600 W V modu stand by: 90 W Během ohřívání: W Hlučnost při tisku / Printing 62,4 / 67,7 db 60,5 / 69,8 db Rozměry tiskárny mm mm Váha 82,3 kg 160 kg 127

16 mutoh Tiskárny ValueJet pro sublimaci (W) a potisk textilu (TD) Tiskárny ValuJet s označením (W) jsou sublimační inkjetové tiskárny, které pracují ve velmi dobrém výkonu s rychlostmi od 42 do 65 m 2 /hod. Nejrychlejší tiskárnou této řady je ValuJet 1638W, která je schopna tisknout na nejtenší sublimační papír a je vybavena dvěma tiskovými hlavami. max. šířka media (mm) max. šíře tisku (mm) produkční rychlost interval (m 2 /h) ValueJet 1304W ,8 21 ValueJet 1604W ,9 22,5 ValueJet1638W Tiskárny ValueJet (TD) pro přímý potisk textilu jsou vhodné pro potisk širokého spektra materiálů a aplikací jako potisk vlajek, textilních dárků, materiálů pro šití dresů, dekoračního textilu pro interiéry a mnoho dalších. Tiskárny ValuJet TD pracují s 8 inkovými přepážkami a dvěma tiskovými hlavami umístěnými v řadě. Toto technické řešení umožňuje tisk tak, že barvy jsou naneseny dvakrát po sobě na jedno místo, a je tak dosaženo dokonalé pokrytí textilu barvami. Nastavení přímého potisku na textil umožňuje tiskárně ValuJet TD potisk na recyklované neelastické polystery s otevřenou i zavřenou strukturou. To umožňuje umístění kanálku pro zachycování inkoustu, který při potisku projde textilem a není absorbován vláknem. max. šířka media (mm) max. šíře tisku (mm) produkční rychlost interval (m 2 /h) ValueJet 1628TD ValueJet 2628TD KATALOG CEN MATERIÁLŮ PRO VÝROBU A TISK

17 MUTOH Navíjecí zařízení MUTOH Take Up System 1204 mm nosnost 30 kg MUTOH Take Up System 13XX mm nosnost 30 kg MUTOH Take Up System 16XX mm nosnost 30 kg MUTOH Unwinder and winder 80 nosnost 80 kg Originální navíjecí zařízení od Mutoh 129

18 Sublimační lis mutoh MUTOH UNIFIXER 65 pracovní šíře mm Výhody Nový sublimační lis s kontinuálním zpracováním rolí. Unifixer je určen jak pro fixaci inkoustu, tak k přenosu ze sublimačního papíru. Kvalitní výstup po celé délce a šířce zpracovávaného média zajišťují infralampy. Požadovanou teplotu hlídá čidlo, které zajišťuje konzistentní výsledek. Vyrobeno ve Francii (Kala). Možnost přímé i nepřímé sublimace Studený start do 30 minut Velká úspora energie Vyhřívaní pomocí infra lamp Jednoduchá obsluha 130 KATALOG CEN MATERIÁLŮ PRO VÝROBU A TISK

19 Čisticí tyčinky a hadříky Berkshire Čisticí hadříky 1 balení / 150 ks 51 /balení 100% pletený polyester Berkshire Tyčinky pro čištění hlavy prodej min. 100 ks 0,43 /ks Pletená polyesterová tyčinka Bez brusného účinku 131

20 ONYX RIP Tiskový program pro obsluhu velkoformátových digitálních tiskáren pro platformu PC ONYX RipCenter ONYX PosterShop ONYX ProductionHouse Výhody Jednoduché, přehledné intuitivní ovládání Česká verze programu včetně uživatelských příruček Modularita: rozšiřitelnost o libovolné funkce či tiskárny Profesionální správa barev (ICC profily, náhrada přímých barev Pantone,...) Podpora pro řezací plotry vybavené optickým zaměřovacím systémem Modul Preflight: změny velikosti, ořezy a rozdělení obrázků do panelů ONYX RipCenter Jednoduché ovládání, 1 aktivní tiskárna, možnost dokoupit: modul Preflight, barevné korekce, podporu řezacích plotrů ONYX ProductionHouse 2 aktivní tiskárny, modul Preflight s barevnými korekcemi, modul Media Manager pro správu a rekalibrace médií, podpora řezacích plotrů 132 KATALOG CEN MATERIÁLŮ PRO VÝROBU A TISK

21 cartridge pro MUTOH Mutoh Rockhopper 3 Extreme, ValueJet 1204, ValueJet 1304 cena za kus cartridge Mutoh Eco Solvent Ultra 220 ml Cyan 86 cartridge Mutoh Eco Solvent Ultra 220 ml Magenta 86 cartridge Mutoh Eco Solvent Ultra 220 ml Yellow 86 cartridge Mutoh Eco Solvent Ultra 220 ml Black 86 cartridge Mutoh Eco Solvent Ultra 220 ml Light Cyan, Light Magenta cartridge Mutoh Eco Solvent clean 220 ml Cleaning cartridge Mutoh Rockhopper 3 Extreme, ValueJet 1614, Blizzard 69/90 cena za kus cartridge Mutoh Eco Solvent Ultra 440 ml Cyan 155 cartridge Mutoh EcoSolvent Ultra 440 ml Magenta 155 cartridge Mutoh Eco Solvent Ultra 440 ml Yellow 155 cartridge Mutoh Eco Solvent Ultra 440 ml Black 155 cartridge Mutoh Eco Solvent Ultra 440 ml Light Cyan 155 cartridge Mutoh Eco Solvent Ultra 440 ml Light Magenta 155 Mutoh Osprey Solvent value inks bottle Mutoh Osprey value Inks ml Cyan, Magenta, Yellow, Black bottle Mutoh Osprey value Inks ml Light Cyan, Light Magenta bottle Mutoh Cleaning Liquid value Inks ml Cleaning liquid cena za kus 133

22 Speciální náplně pro MUTOH Mutoh Ostatní inkousty MUTOH cartridge Mutoh EcoSolvent V3A 220 ml C, M, Y, K, LC, LM cartridge Mutoh EcoSolvent V3A 440 ml C, M, Y, K, LC, LM cartridge Mutoh Mild Solvent 220 ml C, M, Y, K, LC, LM bottle Mutoh Mild Solvent 1000 ml C, M, Y, K, LC, LM cartridge Mutoh MS Plus 440 ml C, M, Y, K bottle Mutoh MS Plus 1000 ml C, M, Y, K bottle Mutoh Direct textil 1000 ml C, M, Y, K bottle Mutoh Sublimační Ink 1000 ml C, M, Y, K, LC, LM cartridge Mutoh Water-Based Disperse Cleaning Liquid Cassette 220 ml Cleaning cartridge cena za kus UMS inkousty MUTOH Mutoh bottle cartridge bottle cartridge bottle cartridge bottle Mutoh Mutoh Mutoh Mutoh VJ-1204 VJ-1304 VJ-1604 VJ-1204 VJ-1324 ECO ULTRA SETUP Rockhopper 3 (Extreme) Blizzard 65/90 Spitfire 100 (Extreme) UMS inkousty MUTOH RJ80EMS-100-BK /CY/MA/YE 1000 ml C, M, Y, K RJ80EMS-44-BK /CY/MA/YE RJ80EMS-100-BK /CY/MA/YE VJ-LSINK1-BK44 /CY/MA/YE VJ-LSINK1-BK1L /CY/MA/YE RJ80EMS-44-BK /CY/MA/YE RJ80EMS-100-BK /CY/MA/YE 440 ml 1000 ml 440 ml 1000 ml 440 ml 1000 ml C, M, Y, K C, M, Y, K C, M, Y, K cena za kus 134 KATALOG CEN MATERIÁLŮ PRO VÝROBU A TISK

23 ALTERNATIVNÍ INKOUSTY Chimigraf Mild a Ecosolventní inkousty Conquer Imaging Resistant ecopure Wide format Seiko SPT510 tiskové hlavy Wide format Konica Minolta tiskové hlavy Wide format Epson tiskové hlavy Wide format Epson tiskové hlavy Vynikající odolnost v outdoorovém použití Vysoká optická denzita pro intenzivní a zářivé barvy Optimální rozložení barevného gamutu Vysoká optická denzita pro intenzivní a zářivé barvy Optimální rozložení barevného gamutu Vysoká kvalita tisku Vinikající odolnost při venkovním použití Mild solventní inkoust šetrný k životnímu prostředí Vysoká optická denzita pro intenzivní a zářivé barvy Optimální rozložení barevného gamutu Velmi vysoká odolnost při venkovním použití Velmi vysoká odolnost proti poškrábání Vynikající schopnost schnutí Skutečný eco solventní inkoust bez závadných složek s datovým listem Roland plug&print (zastrč a tiskni): 100% kompatibilní s celým barevným spektrem Dostupný také v 1l láhvích a kartridžích cena za kus Chimigraf Solventní inkousty Rainbow Lightning extreme Spicy Válcové stroje (TBJ) Superwide Xaar / Spectra tiskové hlavy Wide Xaar / Spectra tiskové hlavy Chimigraf UV vytvrditelné inkousty Impression Power Intense Energy UV vytvrditelný pcl UV vytvrditelný Expedio UV vytvrditelný pro jednoprůchodový tisk UV Vysoká optická denzita pro intenzivní a zářivé barvy Vynikající pro výkon tiskových hlav s malými částicemi Venkovní stálost 2 roky Vysoká optická denzita pro intenzivní a zářivé barvy Optimální rozložení barevného gamutu Výborné tiskové výsledky Skvělé vlastnosti při schnutí Vysoká optická denzita pro intenzivní a zářivé barvy Optimální rozložení barevného gamutu Výborné tiskové výsledky Skvělé vlastnosti při schnutí Vynikající pro výkon tiskových hlav s malými částicemi Nejlépe schnoucí na jakémkoliv materiálu vynikající ph výkon Vysoká optická densita pro výrazné barvy Optimální gamut a skvělé výstupy, venkovní trvanlivost 2 roky Tlustá kapka pro plný obraz Vysoká optická denzita pro intenzivní a zářivé barvy Optimální rozložení barevného gamutu Flexibilní roztažnost proti praskání Nízká úroveň zápachu pro zlepšení pracovního prostředí Vynikající pro výkon tiskových hlav s malými částicemi Silnejší kapka proti vytváření zrnitého efektu s CMYK Vysoká optická denzita pro intenzivní a zářivé barvy Optimální rozložení barevného gamutu Flexibilní roztažnost proti praskání Nízká úroveň zápachu pro zlepšení pracovního prostředí Vynikající pro výkon tiskových hlav s malými částicemi Vysoká optická denzita pro intenzivní a zářivé barvy v jednoprůchodovém módu Optimální rozložení barevného gamutu Flexibilní roztažnost proti praskání Nízká úroveň zápachu pro zlepšení pracovního prostředí Vynikající pro výkon tiskových hlav s malými částicemi Speciální UV vytvrditelné vlastnosti s vynikajícím schnutím Optimální rozložení barevného gamutu Flexibilní roztažnost proti praskání Nízká úroveň zápachu pro zlepšení pracovního prostředí Vynikající pro výkon tiskových hlav s malými částicemi cena za kus cena za kus 135

24 Řezací plotry SummaCut SummaCut SummaCut SummaCut SummaCut D 60 R 2E (možnost objednání stojanu s košem nebo bez koše) D 120 R 2E D 140 R 2E D 160 R 2E Summa je tradiční výrobce vyřezávacích plotrů. Summa se oproti ostatním výrobcům technologií zaměřuje především na vyřezávací plotry. Hlavní výhodou je vysoká spolehlivost a přesnost, profesionální kvalita řezu a dobrý výkon. Výhody Parametry Nejpřesnější řezací plotr ve své třídě Nejprodávanější plotry, vzhledem k příznivé ceně jsou vhodné i pro začínající výrobce Profesionální kvalita řezu uspokojí i profesionály Řada SummaCut využívá technologii vlečeného nože Max. rychlost 800 mm/sec Max. přítlak 400 g Max. zrychlení až 4 G Přesnost ± 0,1 mm/8 m odvinuté fólie SW WinPlot v ceně Modely SE disponují pokrokovým systémem OPOS 2.0 Kromě modelu D 60 stojan v ceně, u modelů D 120, 140 a 160 také sběrný koš 136 KATALOG CEN MATERIÁLŮ PRO VÝROBU A TISK

25 Řezací plotry Summa S2-class Summa Drag S2-Class D 75 S2-Class D 120 S2-Class D 140 pracovní šíře 742 mm pracovní šíře mm pracovní šíře mm S2-Class D 160 pracovní šíře mm Summa Tangencial S2-Class T 75 S2-Class T 120 S2-Class T 140 S2-Class T 140 T4-2E S2-Class T 160 S2-Class T 160 T4-2E pracovní šíře 742 mm pracovní šíře mm pracovní šíře mm pracovní šíře mm / vybaveno OPOSCAM pracovní šíře mm pracovní šíře mm / vybaveno OPOSCAM Summa je tradiční výrobce vyřezávacích plotrů, Summa se oproti ostatním výrobcům technologií zaměřuje především na vyřezávací plotry. Hlavní výhodou je vysoká spolehlivost a přesnost, profesionální kvalita řezu a dobrý výkon. Summa S2 Class profesionální řezací plotry s velice vysokou kvalitou řezu, spolehlivostí a výkonem; plotry řady S2 Class můžete získat v provedení D využívající vlečený nůž nebo v provedení T s nožem tangenciálním. Technologie tangenciálního nože, má vysoce přesný řez i při zpracování tlustých materiálů. Summa S2 Class je nejmodernější řezací plotr, s dotykovým ovládáním na obrazovce Řezací hlava má automatický odřezávací nůž, který můžete nastavit na odřezání provedené úlohy Summa S2 Class má 8 předvolených konfigurací, které můžete využívat při změně jednotlivých řezacích úloh Obrysové řezaní pomocí systému OPOS má nepřekonatelnou přesnost při řezu a poradí si i s ořezem zalaminovaných aplikací Summa S2 Class je standardně vybavena ethernetovým připojením k síti a je vybavena USB portem pro snadný přenos aplikací Plotr je vybaven novým procesorem, který je 7 rychlejší než v předchozí verzi a dosahuje tak značného zlepšení výkonu při rychlosti ořezávání 137

26 Stolový řezací plotr Summa Summa F1612 Tento stolový řezací stroj v sobě obsahuje všechny nejnovější poznatky, které firma Summa za poslední dobu aplikovala do svých strojů. Stroj SUMMA F1612 je vybaven unášecím pásem, automatickým navíjecím systémem pro vyřezávání flexibilních materiálů, laserovým zaměřovačem a optickou kamerou. Stroj je dále vybaven multifunkční hlavou, která obsluhuje výměnné moduly nástrojů např. tangenciálním modulem, modulem na prořezávání, oscilačním nožem, rylovacím kolečkem a dalšími. Rozměry Šířka media Řezací plocha Opakovatelnost Přesnost Rychlost Akcelerace Maximální síly Napájení cm do 165 cm 160 cm šířka / 120 cm délka + 0,05 mm 0,05 % z pohybu nebo 0,05 mm až mm/s až 1 G vertikální 200 N / horizontální 200 N V Doporučená základní sestava Summa F1612 Řezací stůl, vakuová pumpa, kamera, SW, řezný tažný modul Pneumatiká sada, ventily a podavač Podpora otáčení Unášecí pás Summaflex pro s kamerou Tangenciální modul Modul na dotykový řez (kisscut) Modul na prořezávání Nové rozšíření o frézovací modul frézovací modul je schopný frézovat všechny nejčastěji používané desky v singmakingovém oboru, jako PVC, plexisklo, hliníkové sendviče (SKYBOND). Modul je vybavený 1kW motorem. Frézovací modul se dodává četně příslušenství k odsávání odfrézovaných třísek a prachu z obrábění. K instalaci je potřeba dále: Počítač Kompresor 138 KATALOG CEN MATERIÁLŮ PRO VÝROBU A TISK

27 Termotransferové tiskárny Summa Summa Summa DC4 DC4sx Nová termotransferová tiskárna Možnost tisku až 127 cm Možnost tisku bílou, stříbrnou, zlatou a dalšími metalickými barvami Suchý ekologický tisk bez chemického odpadu Implementovaný přesný ořez od Summy Možný tisk oboustranných samolepek Životnost tisku je 5 let bez laminace 139

28 Frézovací zařízení VHF VHF CAM 1010 Active Pro mm VHF CAM 1020 Active Pro mm VHF CAM 1525 Active Pro mm VHF CAM 1520 Active Pro mm VHF CAM 2030 Active Pro mm VHF CAM 2040 Active Pro mm Frézovací zařízení CNC speciálně navrhnuté pro výrobce reklamy a signmakery Robustní konstrukce z Al profilů Posuv zajištěn šnekovým posuvem pro zajištění přesnosti a trvanlivosti Pracuje s přesností při opakování v ose x a y 0,05 mm a ose z 0,01 mm Možnost využití širokého příslušenství Možnost zvýšení pro průchod materiálu na 160 mm Součástí konfigurace je: Vybraný stůl s pojezdem CNC 980 Vakuový stůl Kompletní sada kabelů 140 KATALOG CEN MATERIÁLŮ PRO VÝROBU A TISK

29 Frézovací zařízení VHF VHF Obráběcí systém Jedná se o modulový systém, kde si konfiguraci stanovuje zákazník podle svých potřeb. VHF má v nabídce kompletní sortiment. Rotační vřeteno Tato hlava se dodává v pěti variantách, přičemž dvě jsou pro manuální výměnu nástrojů a tři pro pneumatickou výměnu. Tyto frézy dosahují výkonu až 4,8 kw a otáček. Jsou vhodné pro všechny tvrdé materiály jako kov, plast atd. Vysokofrekvenční vřeteno Používá se při velmi vysokých požadavcích na přesnost. Dosahuje otáček až rpm. Standardní vřetena Je to levná alternativa pro ty, kteří nevyžadují absolutní přesnost. Používá se pro vrtání do dřeva, plastu a hliníku. Embosovací jednotka Tato jednotka je určena pro rytí do tvrdých materiálů jako je například kov. Jedná se o rytí bez třísek. Je to kombinace úderů kladiva a kmitání jehly. Dosahuje se tak efektu rytí. Jednotka je poháněna stlačeným vzduchem. Rychlost zpracování je 80 mm/s. Řezací jednotka Dodává se ve dvou provedeních, a sice vlečný nůž a tangenciální nůž. Tyto nože jsou určeny pro řezání flexibilních materiálů. Mohou být usazené vedle frézy. Lze nastavit plynule rychlost a přítlak. Oscilační jednotka Slouží k čistému ořezu měkkých materiálů, které mají tendenci se třepit. Je možno si objednat elektricky poháněnou, která má oscilační kmitočet kolem zdvihů za minutu a nástroj se pohybuje ve výšce 3 4 mm. Profesionálnější zařízení je poháněno pneumaticky a dosahuje dvojnásobných parametrů tj. kmitočet až zdvihů/min. a výška 10 mm. U pneumatického zařízení je potřeba zajistit konstantní tlak min 6 bar (spotřeba vzduchu 250 l/min.). Rylovací kolečko Je možné přidat k oscilační jednotce. 141

30 Laminátory Kala Kala Starter 1600 pracovní šíře mm Kala Starter 1400 pracovní šíře mm Kala Starter 1080 pracovní šíře mm Základní laminátory pro studené laminování řady Kala Starter jsou ideální pro typické práce v signmakingu, fotolabech, tiskárnách a firmách, které se zaměřují na nižší až střední objem produkce. Starter je velice snadný pro používání a může být provozován kterýmkoliv pracovníkem firmy s dosažením perfektních výstupů. Laminátor Vám umožní přidat další hodnotu k produktu a tak zvýšit finanční zisk. Laminátor je vhodný jako přídavné zařízení ke kterékoliv současné tiskárně nebo řezačce do šíře 160 cm (63 ). Kala Starter 1600, 1400 a 1080 S laminátory Kala Starter dokazuje firma Kala, že je možné vyrábět moderní stroje s evropskou mechanikou a s regulačními komponenty asijského původu. Tímto spojením vzniká kvalitní výrobek, který splňuje všechny požadované parametry, které jsou v Evropě požadovány. Zejména trvanlivost, spolehlivost, bezpečnost a ekonomika. Laminátory Kala Starter jsou dodávány v následujících modifikacích. popis STARTER 1080 STARTER 1400 STARTER 1600 Max. pracovní šíře mm mm mm Max. šířka media 50 mm 50 mm 50 mm Rychlost plyně regulovatelná od 1m do 3,6 m/min. od 1m do 3,6 m/min. od 1m do 3,6 m/min. Příkon 190 W 190 W 190 W Váha se stojanem 91 kg 119 kg 129 kg 142 KATALOG CEN MATERIÁLŮ PRO VÝROBU A TISK

31 02 technologie pro LAMINACI Laminátory Kala Kala Baltic 1080 pracovní šíře mm Kala Baltic 1400 pracovní šíře mm stojan pro Baltic Baltic pomůže snadno získat profesionální výsledky s minimálním úsilím. Elektronická kontrola všech funkcí zabraňuje mechanickým poškozením nebo chybám. Lze ho používat jako stolní laminátor nebo jej doplnit o stojan. Výhody Vhodné pro kašírování inkjet tisku na desky do tloušťky 25 mm Jednostranné laminování Laminace a kašírování v jednom kroku Kala Mistral 1650 pracovní šíře mm Kala Mistral 2100 pracovní šíře mm Výhody Laminátory s horním zahřívaným válcem napomáhají eliminovat "silvering efekt" malé vzduchové bublinky, které jsou viditelné při pohledu na výsledek. Vyšší rychlost oproti prvnímu modelu. Vhodné pro kašírování inkjet tisku na desky do tloušťky 25 mm Jednostranné laminování, integrovaný navíječ média Laminace a kašírování v jednom kroku Enkapsulace El. ovládací panel: rychlost, směr posuvu, teplota, nožní pedál, 4 uživatelské paměti, bezpečnostní spínače Nastavení nahřívání na 30, 40, 50, 60 C 143

32 02 technologie pro LAMINACI Laminátory Kala Kala Atlantic 1650 Výhody Laminátor pro teplou i studenou laminaci Možnost použití encapsulačních filmů až do 320 mikronů Možnost laminace desek až do tloušťky 50 mm Rychlost až do 6,2 m/min. Teplotní rozsah C Možnost práce s materiály šíře 165 cm Maximální tloušťka desky 50 mm (2") Maximální pracovní šířka 171 cm (67") Maximální šířka laminačního filmu 165 cm (64") Maximální délka fólie na roli 100 m (maximum diameter 23 cm/9") Průměr na role maximum 120 mm (4.7") Teplota nezávislé topení s rozsahem C Nahřívací čas z 20 C na 100 C 30 min. Počet navíjecích hřídelů odvíjecí hřídel Regulovatelná rychlost m/min. od 0,3 do 6,3 Napájení W Napětí 230 V / Hz Proud 16 A / 230 V Rozměry stroje (š h v) cm Čistá váha stroje 300 kg Přepravní rozměry stroje (š h v) cm Přepravní váha 370 kg Záruka 1 rok Kala Arkane 1650 pracovní šíře mm Výhody Shora nahřívaný rolový laminátor do 140 C s aktivní šíří mm je ideálním doplňkem všech tiskařů. Je vhodný pro používání studených samolepicích filmů, filmů s tavným lepidlem i se speciálním materiálem SUPERSTICK. Vyšší rychlost oproti prvnímu modelu. Vhodné pro kašírování inkjet tisku na desky do síly 25 mm Jednostranné laminování, integrovaný navíječ Laminace a kašírování v jednom kroku Enkapsulace El. ovládací panel: rychlost, směr posuvu, teplota, nožní pedál, 4 uživatelské paměti, bezpečnostní spínače Nastavení nahřívání C 144 KATALOG CEN MATERIÁLŮ PRO VÝROBU A TISK

33 02 technologie pro LAMINACI Laminátory Kala Kala Sirocco 1080 pracovní šíře mm Kala Sirocco 1600 pracovní šíře mm stojan pro Sirocco Laminátory pro střední zatížení, které pokrývají většinu požadavků na dokončovací práce s vysokou kvalitou. Rolový laminátor pro teplou i studenou laminaci s nezávislým nahříváním obou válců v rozmezí od 40 do 140 C. Laminátory Sirocco jsou vhodné pro používání studených samolepicích filmů a filmů s tavným lepidlem. Výhody Vhodné pro kašírování inkjet tisku na desky do tloušťky 25 mm Jednostranné laminování Laminace a kašírování v jednom kroku Enkapsulace (jen model Sirocco 1600) El. ovládací panel: rychlost, směr posuvu, teplota, nožní pedál, 4 uživatelské paměti, bezpečnostní spínače Nastavení nahřívání: Sirocco 1080 & 1600: C Laminátory Rapid ApPlicator Rapid Applicator RA 255 efektivní pracovní plocha mm mm Rapid Applicator RA 355 efektivní pracovní plocha mm mm Rapid Applicator RA 455 efektivní pracovní plocha mm mm Rapid Applicator je zařízení, které zvýší Vaši produkci a usnadní práci při kašírování a laminování. Rapid Applicator je vyroben z jakostní oceli, zajišťující dostatečnou pevnost a stabilitu. Povrch stolu je proveden z velmi kvalitního vrstveného skla. Jednoduchá obsluha Možnost práce operátora z obou stran Mostový držák pro upevnění medií Osvětlení na jedné nebo obou stranách pracovního stolu 145

34 02 technologie pro LAMINACI Laminátory Royal Sovereign Royal Sovereign 1401HCLTW pracovní šíře mm Royal Sovereign 1651HCLTW pracovní šíře mm Royal Sovereign RSC-1400LS (za studena) pracovní šíře mm Royal Sovereign RSC-1400LSH pracovní šíře mm Royal Sovereign RSC-1650LS (za studena) pracovní šíře mm Royal Sovereign RSC-1650LSH pracovní šíře mm Royal Sovereign International, Inc je vedoucí výrobce a distributor příslušenství pro kanceláře a grafický průmysl. RS zásobuje zákazníky ve více naž 100 zemích ze své základny, která se nachází v Rockleigh, New Jersey a ze všech prodejních středisek, které se nacházejí na všech kontinentech. RS je globální firma s důrazem na inovativní technologie, kvalitu a servis zákazníkům. Laminátory RS spadají ve své kategorii do střední třídy a to jak pro studené tak přihřívané laminování. Jejich silnou stránkou je výborný poměr mezi jejich užitnou hodnotou a cenou. Jsou ideální pro signmakery a fotografy, kteří tisknou inkousty na vodní nebo solventní bázi. popis RSC-1401HCLTW RSC-1651HCLTW Napájení RSC-1400LS (za studena) RSC-1400LSH AC V 50/60Hz RSC-1650LS (za studena) RSC-1650LSH Spotřeba el. energie 1500 W 1600 W 100 W 1500 W 100 W 1600 W Max. laminační šíře 1400 mm 1651 mm 1400 mm 1400 mm 1650 mm 1650 mm Max. teplota Tloušťka filmu Max. rychlost laminace Motor Seřizování rychlosti mic. 5 m/min. střídavý s převodem 9 nastavení, klávesnice Výška materiálu 15 mm 15 mm 25 mm 25 mm 25 mm 25 mm Příčný ořez ano ano ano Kontrola tlaku Navíječ Bezpečnostní systém manuální spojený řetězem s motorem laserový bezpečnostní systém Ovládací nožní pedál ano ano ano ano ano ano Rozměry [mm] KATALOG CEN MATERIÁLŮ PRO VÝROBU A TISK

35 03 technologie pro FORMÁTOVÁNÍ Řezačky Kala Kala Javelin 160 pracovní šíře mm 743 Kala Javelin 210 pracovní šíře mm 794 Kala Javelin 260 pracovní šíře mm 879 Kala Javelin 310 pracovní šíře mm Table adaptér na běžný stůl 235 Výhody Jednoduchý nástroj pro ořez Vašich výtisků, plánů a map, na formátování desek. Cenově velice výhodný. Stolový řezací nástroj, kompatibilní s Big Bench stojanem Precizní řešení pro přesný řez standardním nožem a přesným založením Dvě řezací pásky pro bezpečný a přesný řez Garantovaná odchylka 0,2 mm Table adaptér Řezačka Javelin Použití Papír, karton, PVC fólie PVC desky do síly 6 mm, Foam desky do síly 10 mm Kala Big Bench 200 pracovní stůl pro Javelin Kala Big Bench 250 pracovní stůl pro Javelin Kala Big Bench 300 pracovní stůl pro Javelin Výhody Stabilní stůl pro Javelin s deskou a úchyty pro pevné připevnění Javelin Plně silikonová deska nezanechává rýhy po řezacím noži 147

36 03 technologie pro FORMÁTOVÁNÍ Řezačky Kala Kala Steeltrack 165 pracovní šíře / výška mm Kala Steeltrack 210 pracovní šíře / výška mm Stojan pro Steeltrack 388 Výhody Jednoduchý nástroj pro ořez Vašich výtisků, plánů, map a na formátování desek. Pevná konstrukce, určen pro časté řezání, velmi přesný V příslušenství velká variabilita řezacích nožů Použití Řeže SKYBOND 4 mm, PVC 10 mm, hliníkové plechy 1,6 mm, PMMA 6 mm Kala Sabre 200 pracovní šíře mm 989 Kala Sabre 250 pracovní šíře mm Kala Sabre 300 pracovní šíře mm Výhody Použití Rozšíření Jednoduchý nástroj pro ořez Vašich výtisků, plánů, map a na formátování desek. Řezací nástroj se stojanem Vhodný pro časté používání Precizní řešení pro přesný řez standardním nožem a přesným založením Inovovaný mechanizmus pro zdvih řezačky umožňuje použití i dlouhých materiálů Obsahuje stojan a cívku na role materiálu Garantovaná odchylka 0,2 mm Papír, karton, PVC fólie PVC desky do síly 10 mm, Foam desky do síly 13 mm Přídavný nůž na textilní bannery a speciální papíry Přídavný nůž 148 KATALOG CEN MATERIÁLŮ PRO VÝROBU A TISK

37 04 DOPLŇKY PRO TISK A LAMINACI Svařovačky bannerů MultiWeld 1200 Svařovačka bannerů IMPULS WELDING je nová technologie, která je schopna alternovat vysokofrekvenční, horkovzdušné a ultrazvukové svářecí technologie využívané pro vytváření lemů, kapes z bannerů, sváření mashe nebo sváření materiálu klasicky. S touto technologií nehrozí žádné nebezpečí radiace, žádné elektromagnetické problémy v hlavním zdroji a finální výsledek dosahuje stejné podoby jako při sváření vysokofrekvenčním, a to za menších nákladů. Průměrný čas sváření a stlačení je 25 vteřin. Materiál se položí pod svářecí část, vrchní svářecí tyč klesne dolů, čímž začíná svářecí a chladící proces. Po spuštění svářecího procesu celý cyklus proběhne automaticky. K zařízení lze pořídit 2 extention stoly (z každé strany 1m). Délka sváru mm, šíře sváru 14 mm (možnost 25 mm) Pracovní přítlak 10 N na cm Možnost zadního nastavení Doba svařovacího procesu do 25 vteřin Vestavěný chladicí systém pro svářecí tyče Impulsní snímač pro homogenní teplotu svářecích tyčí, display panel control, nožní pedál, PLC, hlavní vypínač, elektrický zdroj Pracovní výška 100 cm (+/ 3 cm) Rozměry: mm (bez přídavných pracovních stolů) Přítlak 6 barů (kompresor není součástí) MultiWeld V s maximální spotřebou elektrické energie: 5,5 kw Stroj sestaven dle CE norem Hot Welding Machine Automatická horkovzdušná svařovačka 20 mm Hot Welding Machine Automatická horkovzdušná svařovačka 30 mm Automatická horkovzdušná svařovačka Materiály, které je možno svařovat PVC-P, PE, ECB, CSPE, EPDM, PVDF a také potahované PE Síla lemu je 20 nebo 30 mm Rychlost posunu 1 až 7,5 m/min. Teplota C Hlučnost 67 db Příkon W 149
