1 P ed montáží a používáním je nutno p e íst tento návod! Obsah Upozorn ní HELLA Systém ost ní TOP FRAME jako systém rámových oken pop. s kazetou rolády / žaluzie (jako prázdná schránka)... Všeobecné pokyny... Všeobecné informace... Bezpe nostní pokyny... Ú el použití... P ed montáží... Montážní materiál TOP FRAME... Montážní kyt - prvek do zdiva...8 Montážní materiál vodicí lišty...0 Sestavení a instalace TOP FRAME... Nasazení okenního parapetu zvenku... Nasazení okenního parapetu zevnit P edávací protokol (pro montéry)...8 P edávací protokol (pro uživatele)...9 Systém ost ní TOP FRAME jako systém rámových oken pop. s kazetou rolády / žaluzie (jako prázdná schránka) Návod na montáž Návod na obsluhu Upozorn ní HELLA Systém ost ní TOP FRAME jako systém rámových oken pop. s kazetou rolády / žaluzie (jako prázdná schránka) S tímto výrobkem firmy HELLA jste se rozhodli pro výrobek vysoké kvality, který se navíc jednoduše montuje. Návod platí pro systém ost ní TOP FRAME rámových oken pop. s kazetou rolády / žaluzie V tomto návodu popisujeme principy montáže a používání výrobku. Pro odborný autorizovaný personál Pro zákazníka Následující symboly Vám usnadní montáž a dodají Vám jistotu p i používání za ízení. Pozor! Tento symbol ozna uje pokyny, jejichž nedodržováním vzniká pro uživatele nebezpe í. Pozor! Tento symbol ozna uje pokyny, jejichž nedodržováním m že dojít k poškození výrobku. Tento symbol ozna uje návod k použití nebo pot ebné informace. Všeobecné pokyny Dotazy Pokud byste m li dotazy k montáži nebo používání výrobku, kontaktujte prosím autorizované odborné pracovišt. Náhradní díly / Opravy Obdržíte od Vašeho specializovaného pracovišt HELLA. Sm jí se používat výhradn náhradní díly firmy HELLA. Ru ení P i nedodržování pokyn a informací uvedených v tomto návodu, p i nepat i ném nebo protiú elovém používání, neuznává výrobce záruku za škody na výrobku. Ru ení za následné škody na prvcích všeho druhu nebo osobách je vylou eno. Právní pokyny Grafické a textové ásti tohoto návodu byly pe liv vypracovány. Za eventuální chyby a jejich dopad nep ebíráme záruku. Technické zm ny na výrobku i v tomto návodu jsou vyhrazeny. Návod obsahuje informace chrán né autorským právem. Všechna práva jsou vyhrazena! Všechny uvedené názvy výrobk nebo zna ek jsou chrán né zna ky zboží. Tento symbol Vás vybízí k montáži. Pozor! Tento symbol ozna uje nebezpe í poran ní nebo ohrožení na život zásahem elektrického proudu. Tento symbol ozna uje oblasti nebo ásti výrobku, ke kterým naleznete informace v tomto návodu. Technické zm ny vyhrazeny Vydání 0/0 Technické zm ny vyhrazeny Vydání 0/0

2 Všeobecné informace Instalace a provedení systému ost ní TOP FRAME jako systému rámových oken pop. s kazetou je v souladu s normou DIN 08- (tepelná izolace a úspora energie v budovách - ást : minimální požadavky na tepelnou izolaci) a s na ízením o úsporách energie EnEV. Bezpe nostní pokyny Pro t te si prosím p ed montáží a používáním pozorn celý návod. - Dodržujte p edepsané montážní kroky a respektujte doporu ení a pokyny. - Uschovejte pe liv tento návod. - Dodržujte p edpisy zabra ující úrazu! - Používejte výrobek výlu n pro dané ú ely. Nepat i né zacházení m že být pro uživatele nebezpe né a m že vést k poškození výrobku. P i protiú elovém užívání zaniká nárok na záruku! - P ed instalací se p esv d te, zda nejsou na výrobku patrné n jaké závady. P i zjišt ných závadách se výrobek nesmí užívat a je nutné obrátit se hned na odborníky. - Nebezpe í úrazu zp sobeného váhou výrobku! - U i te bezpe nostní opat ení proti zni ení povrchu. - P i nepat i ném používání zaniká nárok na záruku! - Chybná montáž m že vést k závažnému zran ní. Zabezpe te místo montáže. Nebezpe í zadušení! Folie se nesmí dostat do rukou d tem! Uschovejte folii na bezpe ném míst. Odkli te balicí materiál do t íd ného odpadu. Nebezpe í pádu! Systém TOP FRAME se musí p i montáži zabezpe it proti pádu! Technické zm ny vyhrazeny Vydání 0/0 Technické zm ny vyhrazeny Vydání 0/0 Ú el použití TOP FRAME systém rámových oken Tepelná izolace Zvuková izolace Funkce - definovaný doraz pro rám okna bez tepelných m stk. TOP FRAME s kazetou rolády nebo žaluzie Tepelná izolace Zvuková izolace Integrovaná kazeta pro instalaci rolád, venkovních žaluzií a rolovacích sítí proti hmyzu Funkce - definovaný doraz pro rám okna bez tepelných m stk. P ed montáží Zkontrolujte zboží, zda nebylo eventuáln poškozeno p i doprav a zda odpovídá dodacímu listu. Pokud n jaké díly chyb jí nebo jsou poškozeny, obra te se prosím hned na vašeho dodavatele. Zkontrolujte upev ovací podklad a ujist te se, že materiál, který se má použít, odpovídá daným ustanovením, aby byla zaru ena odborn správná montáž. V p ípad pochybností se obra te na odborníka pro upev ovací techniku pro radu. Balicí krabice by nem la být vystavena vlhkosti. P i doprav by m la být krabice chrán na folií proti náraz m. V tší za ízení musí p enášet dv osoby. Za ízení p enášejte a ukládejte opatrn, aby nedošlo k jeho poškození. Obal odstra ujte opatrn, dávejte pozor zejména p i použití nože, abyste nepoškodili obsah balení. Odkli te balicí materiál do t íd ného odpadu. Technické zm ny vyhrazeny Vydání 0/0 Technické zm ny vyhrazeny Vydání 0/0

3 Montážní materiál TOP FRAME Montážní kyt - prvek do zdiva šroub, x 8 do plastu s k ížovou drážkou 000 Montážní úhelník 00 x 0 x mm obr. TF obr. TF šroub, x 0 do plastu s k ížovou drážkou 000 Montážní profil x x mm obr. TF obr. TF 000 silové lepidlo PUR-SPEED 8000 Samo ezný šroub s o kovou hlavou s osazením DIN0N, x AW0 obr. TF obr. TF Technické zm ny vyhrazeny Vydání 0/0 8 Technické zm ny vyhrazeny Vydání 0/0 Montážní kyt - prvek do zdiva Montážní materiál vodicí lišty Šroub, x do plastu s k ížovou drážkou Izola ní hmoždinka 8 x 0 mm, PE obr. TF obr. TF obr. TF Šroub do okenního rámu AMO III, x AW Šroub do plechu s o kovou hlavou DIN98C, x AW Šroub do okenního rámu AMO III, x AW0 obr. TF obr. TF oncový kryt výška, mm, pro díru ø0 mm WZ009 P na do pistole PUR obr. TF obr. TF 0 Technické zm ny vyhrazeny Vydání 0/0 9 0 Technické zm ny vyhrazeny Vydání 0/0

4 Sestavení a instalace TOP FRAME TOP FRAME systém rámových oken Sestavení TOP FRAME systému rámových oken x x obr. TF TOP FRAME s kazetou rolády nebo žaluzie obr. TF x x obr. TF Plocha k lepení, naneste lepicí pásek Izola ní profil rámu okna Za iš ovací profil s t sn ním Izola ní profil ost ní bo n Izola ní profil ost ní naho e Šroub do plastu,x0 mm Technické zm ny vyhrazeny Vydání 0/0 Technické zm ny vyhrazeny Vydání 0/0 Sestavení TOP FRAME s kazetou rolády nebo žaluzie P íprava pro otvor okna Otvor pro okno zbavte nerovností. Na horní hranu parapetu umíst te distan ní kolíky a zam te. 8 obr. TF 8 Horní hrana parapetu Distan ní kolíky obr. TF Plocha k lepení, naneste lepicí pásek Izola ní profil okenního parapetu Za iš ovací profil s t sn ním Izola ní profil ost ní bo n Izola ní profil vodicí lišty 8 Profil nosného prvku omítky azeta Šroub do plastu,x0 mm Šroub do plastu,x mm Technické zm ny vyhrazeny Vydání 0/0 Technické zm ny vyhrazeny Vydání 0/0

5 Osazení a zam ení TOP FRAME U okenního otvoru TOP FRAME osa te okenní otvor. Nad bo ním ost ním a bo n zam te pomocí klínku a zafixujte. Vnit ní stranu TOP FRAME zam te v jedné linii se zdivem. Dávejte pozor na rysku i na p ímé a paralelní zam ení! Systém ost ní TOP FRAME je rovn ž nutné zabezpe it proti pádu! P íprava pro otvor dve í Otvor pro dve e zbavte nerovností. Distan ní kolíky umíst te na surovou podlahu a zam te. obr. TF 0 Ryska Horní hrana surové podlahy Distan ní kolíky obr. TF 9 Horní hrana parapetu Distan ní kolíky línek Spodní hrana okna Nálepka ryska Ryska (ozna ena stavbou) Technické zm ny vyhrazeny Vydání 0/0 Technické zm ny vyhrazeny Vydání 0/0 Osazení a zam ení TOP FRAME U dve ního otvoru TOP FRAME osa te otvor. Nad bo ním ost ním a bo n zam te pomocí klínku a zafixujte. Vnit ní stranu TOP FRAME zam te v jedné linii se zdivem. Spodní profil musí být stavbou odborn upevn n do betonové podlahy Dávejte pozor na rysku i na p ímé a paralelní zam ení! Systém ost ní TOP FRAME je rovn ž nutné zabezpe it proti pádu! Upevn ní TOP FRAME systému rámových oken do zdiva montážním kytem Montážní profil upevn te šrouby do plastu na TOP FRAME. TOP FRAME pomocí šroub,x mm () upevn te bo ním ost ním do zdiva. Zafixujte montážním úhelníkem do zdiva. - Upevn ní ze stran - Šrouby našroubujte podle možnosti do maltových spár 000 Ryska obr. TF obr. TF obr. TF Horní hrana isté podlahy Horní hrana surové podlahy Ryska (ozna ena stavbou) Výška skladby podlahy Nálepka ryska línek Distan ní kolíky Šroub do rámu okna,x mm Montážní úhelník Samo ezný šroub s o kovou hlavou,x mm Šroub do rámu okna,x mm Montážní profil x mm Šroub do plastu,x mm Technické zm ny vyhrazeny Vydání 0/0 8 Technické zm ny vyhrazeny Vydání 0/0

6 Upevn ní TOP FRAME s kazetou rolády nebo žaluzie do zdiva Vypln ní p nou montážním kytem Montážní profil upevn te šrouby do plastu na TOP FRAME. TOP FRAME pomocí šroub,x mm () upevn te bo ním ost ním do zdiva. Zafixujte montážním úhelníkem do zdiva. FH Spáru mezi TOP FRA- ME a zdivem vypl te p nou. Platí pro provedení - systém rámových oken - s kazetou rolády nebo žaluzie Množství montážní p ny: xfh - Upevn ní ze stran - Šrouby našroubujte podle možnosti do maltových spár obr. TF do m² kus - m² kusy P íprava pro otvor ve zdivu - Otvor zbavte hrubého prachu a ástic. - Otvor by m l být bez prachu a mastnoty. - Oblast zdiva a podlahy kolem pr ezu oblepte. Zpracování montážní p ny obr. TF FH Vypl te spáry p nou Výrobní ší ka Výrobní výška - Pr ez p edem namo te vodou pro homogenní vytvrzení - úsporn a rovnom rn vnášejte p nu Upozorn ní: P na p i tuhnutí mnohonásobn nabírá na objemu! Nepl te spáry po okraj! Po vypln ní p nou obr. TF Šroub do rámu okna,x mm Montážní úhelník Samo ezný šroub s o kovou hlavou,x mm Šroub do rámu okna,x mm Montážní profil x mm Šroub do plastu,x mm - nanesenou p nu znovu vodou navlh ete - po úplném zatuhnutí odstra te p ebyte nou p nu Technické zm ny vyhrazeny Vydání 0/0 9 0 Technické zm ny vyhrazeny Vydání 0/0 Nasazení okenního parapetu zvenku Nasazení okenního parapetu zevnit Okenní parapet zvenku st edov umíst te a zam te. Elastické t sn ní za iš- ovacího profilu musí ležet p es zadní stranu okenního parapetu. U hliníkového parapetu se musí montáž parapetu provád t p ed montáží vodicích lišt. Upozorn ní: Usazení okenních parapet se musí provád t odborn a podle p íslušných platných norem a sm rnic! Upozorn ní: Usazení okenních parapet se musí provád t odborn a podle p íslušných platných norem a sm rnic! obr. TF 8 Detail k () obr. TF Parapet zvenku Za iš ovací profil s elastickým t sn ním viz návod obr. TF 9 obr. TF 0 Plocha k lepení / lepidlo bodov naneste Mramorový parapet uvnit Izola ní profil okenního parapetu Technické zm ny vyhrazeny Vydání 0/0 Technické zm ny vyhrazeny Vydání 0/0

7 Typ: vodicí lišta x8 mm Vestavná roláda Žaluzie / venkovní žaluzie a.) Vodicí lištu držte v pro ni p ipraveném vý ezu na bo ním ost ní. Lehce zatla te proti dorazovému úhelníku. 8 8 obr. TF b.) obr. TF Strana rolády Ukon ovací pásek u rolovací sít proti hmyzu Strana venkovní žaluzie Vertikální zam ení u vestavné rolády: Horní hranu vodicí lišty zam te v jedné linii s horní hranou izola ního profilu vodicí lišty. Postup prací p i montáži vodicích lišt a.) Vodicí lištu držte bo n v pro ni p ipraveném vý ezu. b.) Vodicí lištu zam te vertikáln. c.) Pozice d r ve vodicí lišt p eneste na izola ní profil vodicí lišty. d.) Vodicí lištu odejm te. e.) Našroubujte izola ní hmoždinky. f.) Namontujte vodicí lištu. obr. TF Výrobní ší ka Vodicí lišta Izola ní profil ost ní Technické zm ny vyhrazeny Vydání 0/0 Technické zm ny vyhrazeny Vydání 0/0 b.) Vertikální zam ení u venkovní žaluzie: Horní hranu vodicí lišty 0 mm od spodní hrany omítkové lišty nechte mírn zasunutou do kazety. d.) Vodicí lištu vyjm te z vý ezu. 0 obr. TF e.) obr. TF c.) Izola ní hmoždinku našroubujte na ozna enou pozici. Pozice d r ve vodicí lišt ozna te tužkou na izola ním profilu vodicí lišty. Výrobní ší ka obr. TF Vodicí lišta Výrobní ší ka Izola ní profil ost ní obr. TF Technické zm ny vyhrazeny Vydání 0/0 Technické zm ny vyhrazeny Vydání 0/0

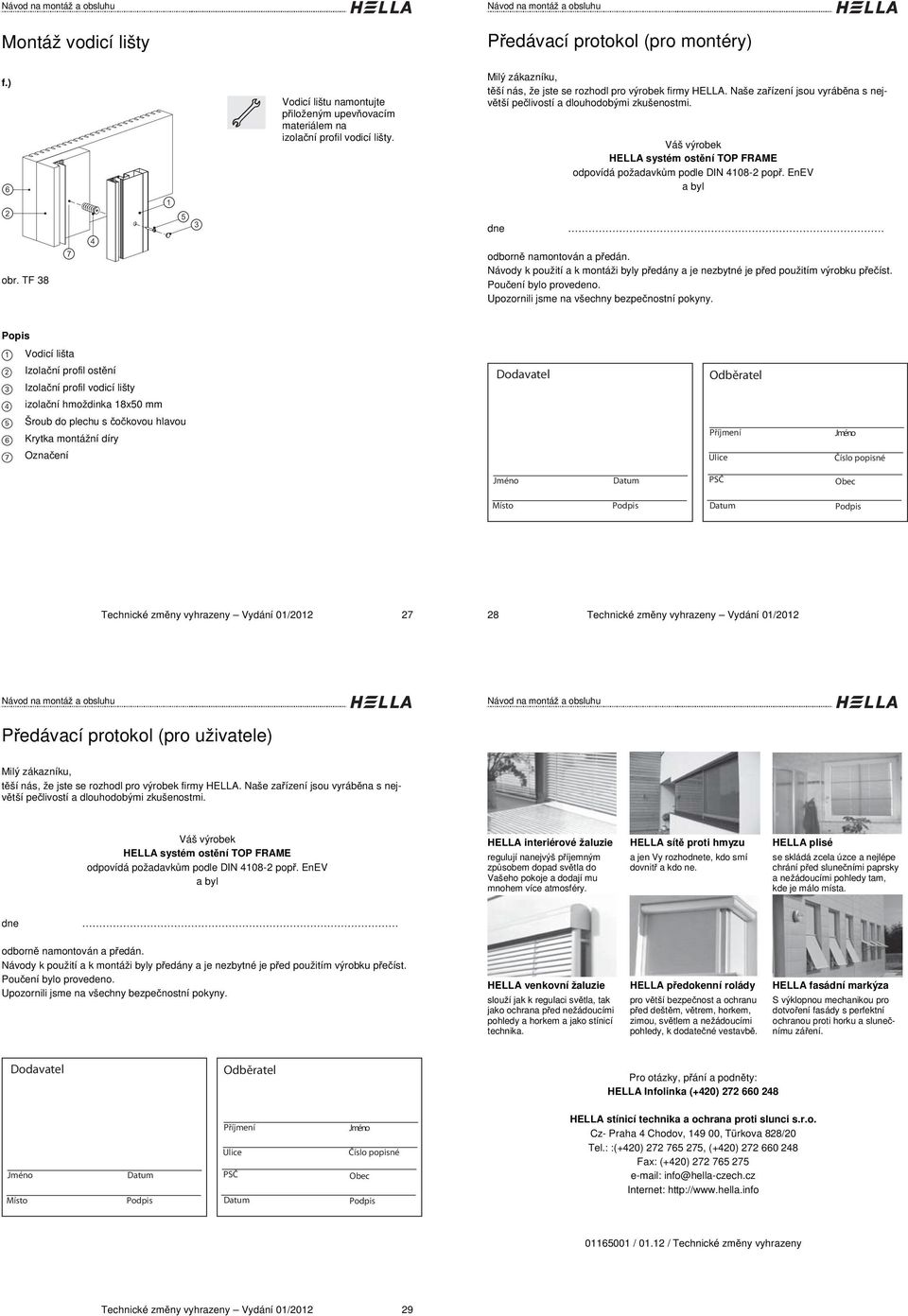

8 P edávací protokol (pro montéry) f.) obr. TF 8 Vodicí lištu namontujte p iloženým upev ovacím materiálem na izola ní profil vodicí lišty. Milý zákazníku, t ší nás, že jste se rozhodl pro výrobek firmy HELLA. Naše za ízení jsou vyráb na s nejv tší pe livostí a dlouhodobými zkušenostmi. dne Váš výrobek HELLA systém ost ní TOP FRAME odpovídá požadavk m podle DIN 08- pop. EnEV a byl odborn namontován a p edán. Návody k použití a k montáži byly p edány a je nezbytné je p ed použitím výrobku p e íst. Pou ení bylo provedeno. Upozornili jsme na všechny bezpe nostní pokyny. Vodicí lišta Izola ní profil ost ní Izola ní profil vodicí lišty izola ní hmoždinka 8x0 mm Šroub do plechu s o kovou hlavou rytka montážní díry Ozna ení Dodavatel Odběratel Příjmení Ulice Jméno Číslo popisné Jméno Datum PSČ Obec Místo Podpis Datum Podpis Technické zm ny vyhrazeny Vydání 0/0 8 Technické zm ny vyhrazeny Vydání 0/0 P edávací protokol (pro uživatele) Milý zákazníku, t ší nás, že jste se rozhodl pro výrobek firmy HELLA. Naše za ízení jsou vyráb na s nejv tší pe livostí a dlouhodobými zkušenostmi. Váš výrobek HELLA systém ost ní TOP FRAME odpovídá požadavk m podle DIN 08- pop. EnEV a byl HELLA interiérové žaluzie regulují nanejvýš p íjemným zp sobem dopad sv tla do Vašeho pokoje a dodají mu mnohem více atmosféry. HELLA sít proti hmyzu a jen Vy rozhodnete, kdo smí dovnit a kdo ne. HELLA plisé se skládá zcela úzce a nejlépe chrání p ed slune ními paprsky a nežádoucími pohledy tam, kde je málo místa. dne odborn namontován a p edán. Návody k použití a k montáži byly p edány a je nezbytné je p ed použitím výrobku p e íst. Pou ení bylo provedeno. Upozornili jsme na všechny bezpe nostní pokyny. HELLA venkovní žaluzie slouží jak k regulaci sv tla, tak jako ochrana p ed nežádoucími pohledy a horkem a jako stínicí technika. HELLA p edokenní rolády pro v tší bezpe nost a ochranu p ed dešt m, v trem, horkem, zimou, sv tlem a nežádoucími pohledy, k dodate né vestavb. HELLA fasádní markýza S výklopnou mechanikou pro dotvo ení fasády s perfektní ochranou proti horku a slune nímu zá ení. Dodavatel Odběratel Pro otázky, p ání a podn ty: HELLA Infolinka (+0) 0 8 Jméno Místo Datum Podpis Příjmení Ulice PSČ Datum Jméno Číslo popisné Obec Podpis HELLA stínicí technika a ochrana proti slunci s.r.o. Cz- Praha Chodov, 9 00, Türkova 88/0 Tel.: :(+0), (+0) 0 8 Fax: (+0) info@hella-czech.cz Internet: / 0. / Technické zm ny vyhrazeny Technické zm ny vyhrazeny Vydání 0/0 9
