St ešní krytina - vlnitá Montážní návod

Rozměr: px
Začít zobrazení ze stránky:

Download "St ešní krytina - vlnitá Montážní návod"

Transkript

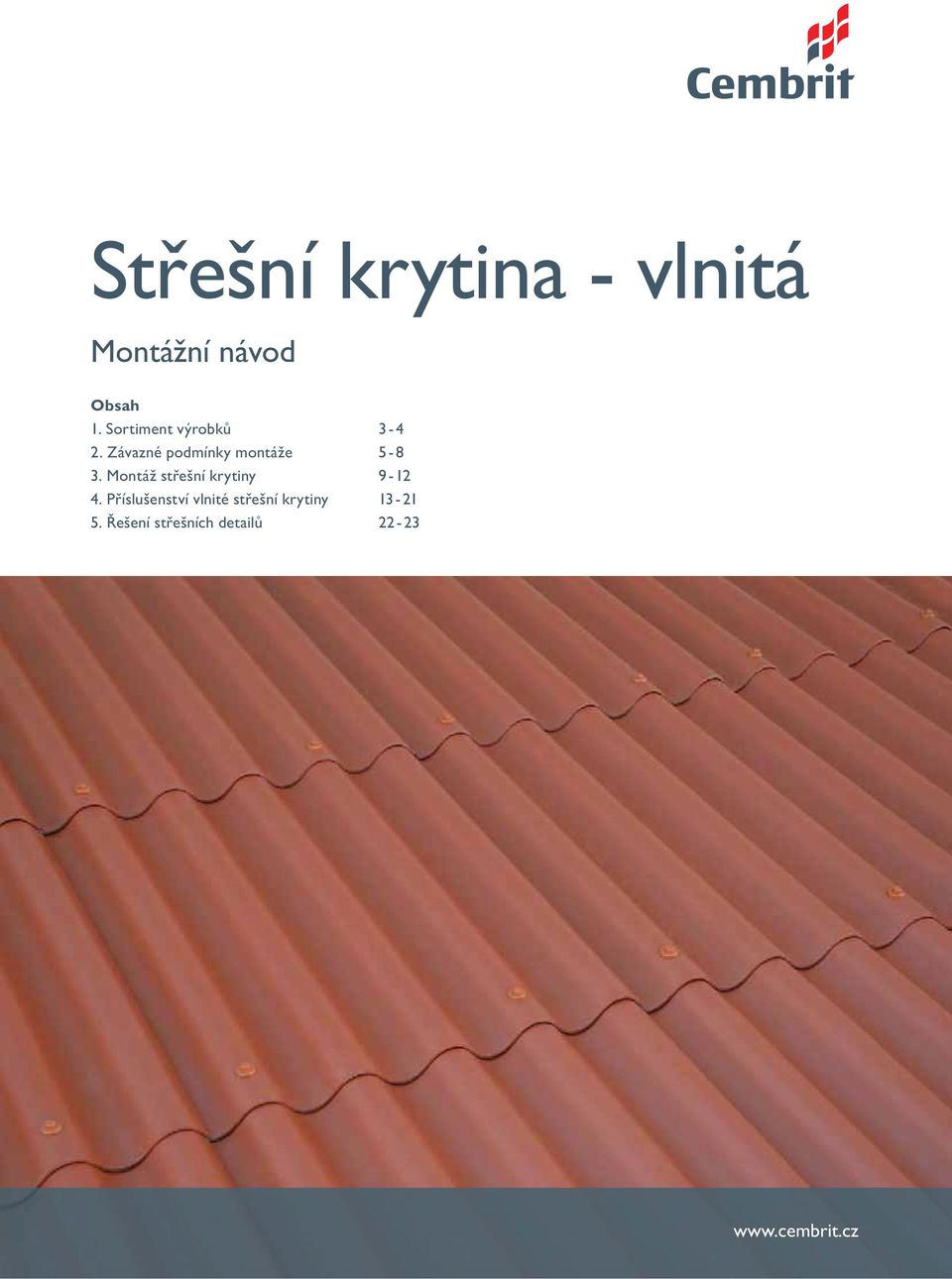

1 Stešní krytina - vlnitá Montážní návod Obsah 1. Sortiment výrobk Závazné podmínky montáže Montáž stešní krytiny Píslušenství vlnité stešní krytiny ešení stešních detail

2 Obsah: str. 1. Sortiment výrobk Závazné podmínky montáže Legislativní požadavky Vtrání stešního plášt Navržení správné velikosti vtrací mezery Skladby stešního plášt - tsnost pojistných hydroizolaních vrstev 8 3. Montáž stešní krytiny Postup montáže Spojovací materiál pro rzné typy vazník Jak postupovat pi montáži Píslušenství vlnité stešní krytiny ešení stešních detail Stešní krytina Vlnitá B7 CO-HO pipravené rohy montážní znaka pipravené otvory 2

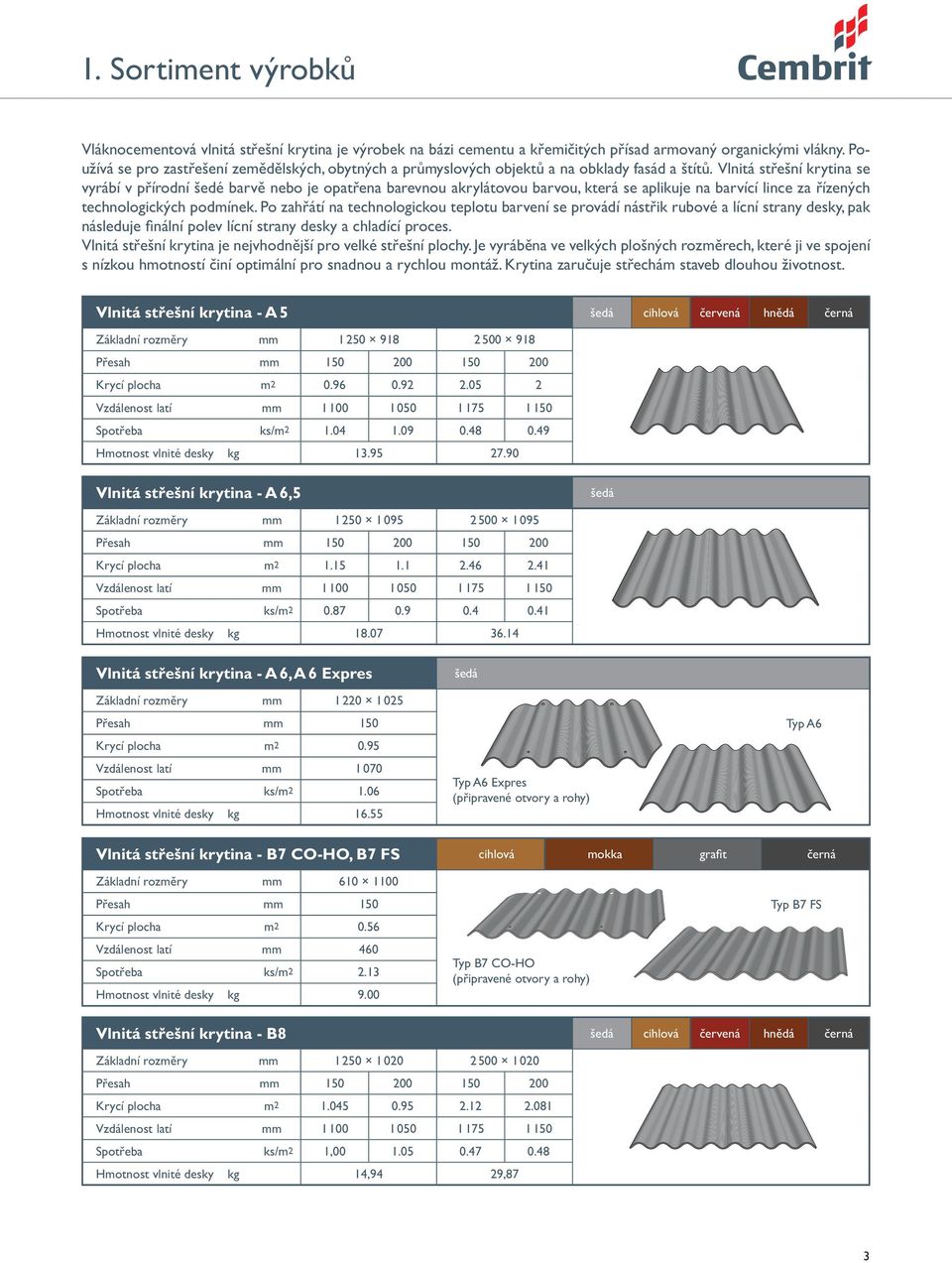

3 1. Sortiment výrobk Vláknocementová vlnitá stešní krytina je výrobek na bázi cementu a kemiitých písad armovaný organickými vlákny. Používá se pro zastešení zemdlských, obytných a prmyslových objekt a na obklady fasád a štít. Vlnitá stešní krytina se vyrábí v pírodní šedé barv nebo je opatena barevnou akrylátovou barvou, která se aplikuje na barvící lince za ízených technologických podmínek. Po zahátí na technologickou teplotu barvení se provádí nástik rubové a lícní strany desky, pak následuje nální polev lícní strany desky a chladící proces. Vlnitá stešní krytina je nejvhodnjší pro velké stešní plochy. Je vyrábna ve velkých plošných rozmrech, které ji ve spojení s nízkou hmotností iní optimální pro snadnou a rychlou montáž. Krytina zaruuje stechám staveb dlouhou životnost. Vlnitá stešní krytina - A 5 šedá cihlová ervená hndá erná Základní rozmry mm Pesah mm Krycí plocha m Vzdálenost latí mm Spoteba ks/m Hmotnost vlnité desky kg Vlnitá stešní krytina - A 6,5 šedá Základní rozmry mm Pesah mm Krycí plocha m Vzdálenost latí mm Spoteba ks/m Hmotnost vlnité desky kg Vlnitá stešní krytina - A 6, A 6 Expres Základní rozmry mm Pesah mm 150 Krycí plocha m Vzdálenost latí mm Spoteba ks/m Hmotnost vlnité desky kg šedá Typ A6 Expres (pipravené otvory a rohy) Typ A6 Vlnitá stešní krytina - B7 CO-HO, B7 FS cihlová mokka gra t erná Základní rozmry mm Pesah mm 150 Krycí plocha m Vzdálenost latí mm 460 Spoteba ks/m Hmotnost vlnité desky kg 9.00 Typ B7 CO-HO (pipravené otvory a rohy) Typ B7 FS Vlnitá stešní krytina - B8 šedá cihlová ervená hndá erná Základní rozmry mm Pesah mm Krycí plocha m Vzdálenost latí mm Spoteba ks/m2 1, Hmotnost vlnité desky kg 14,94 29,87 3

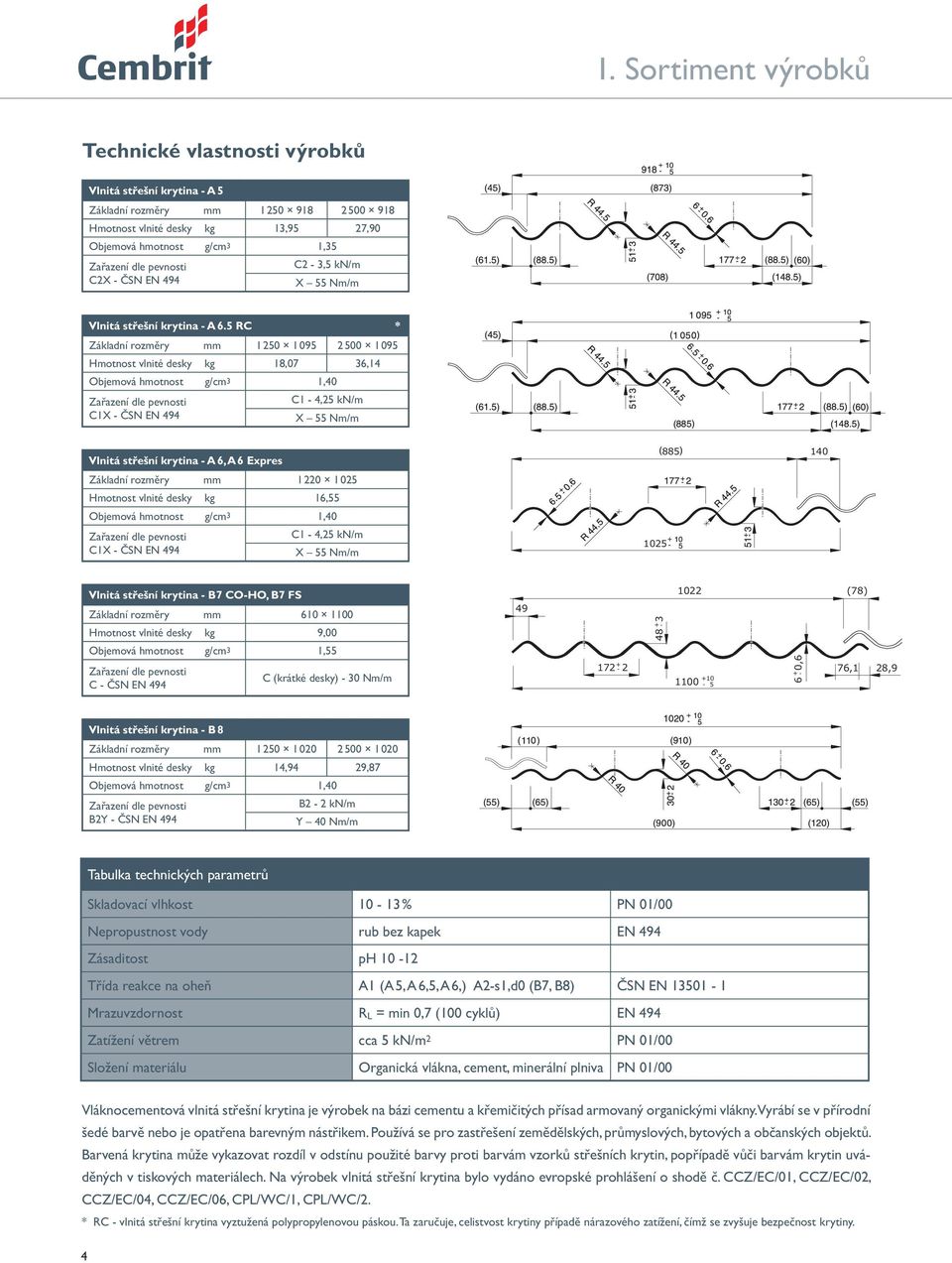

4 1. Sortiment výrobk Technické vlastnosti výrobků Vlnitá stešní krytina - A 5 Základní rozmry mm Hmotnost vlnité desky kg 13,95 27,90 Objemová hmotnost g/cm3 1,35 Zaazení dle pevnosti C2X - SN EN 494 C2-3,5 kn/m X 55 Nm/m Vlnitá stešní krytina - A 6.5 RC * Základní rozmry mm Hmotnost vlnité desky kg 18,07 36,14 Objemová hmotnost g/cm3 1,40 Zaazení dle pevnosti C1X - SN EN 494 C1-4,25 kn/m X 55 Nm/m Vlnitá stešní krytina - A 6, A 6 Expres Základní rozmry mm Hmotnost vlnité desky kg 16,55 Objemová hmotnost g/cm3 1,40 Zaazení dle pevnosti C1X - SN EN 494 C1-4,25 kn/m X 55 Nm/m Vlnitá stešní krytina - B7 CO-HO, B7 FS Základní rozmry mm Hmotnost vlnité desky kg 9,00 Objemová hmotnost g/cm3 1,55 Zaazení dle pevnosti C - SN EN 494 C (krátké desky) - 30 Nm/m ,6 (78) 76,1 28,9 Vlnitá stešní krytina - B 8 Základní rozmry mm Hmotnost vlnité desky kg 14,94 29,87 Objemová hmotnost g/cm3 1,40 Zaazení dle pevnosti B2Y - SN EN 494 B2-2 kn/m Y 40 Nm/m Tabulka technických parametr Skladovací vlhkost % PN 01/00 Nepropustnost vody rub bez kapek EN 494 Zásaditost ph Tída reakce na ohe A1 (A 5, A 6,5, A 6,) A2-s1,d0 (B7, B8) SN EN Mrazuvzdornost R L = min 0,7 (100 cykl) EN 494 Zatížení vtrem cca 5 kn/m 2 PN 01/00 Složení materiálu Organická vlákna, cement, minerální plniva PN 01/00 Vláknocementová vlnitá stešní krytina je výrobek na bázi cementu a kemiitých písad armovaný organickými vlákny. Vyrábí se v pírodní šedé barv nebo je opatena barevným nástikem. Používá se pro zastešení zemdlských, prmyslových, bytových a obanských objekt. Barvená krytina mže vykazovat rozdíl v odstínu použité barvy proti barvám vzork stešních krytin, popípad vi barvám krytin uvádných v tiskových materiálech. Na výrobek vlnitá stešní krytina bylo vydáno evropské prohlášení o shod. CCZ/EC/01, CCZ/EC/02, CCZ/EC/04, CCZ/EC/06, CPL/WC/1, CPL/WC/2. * RC - vlnitá stešní krytina vyztužená polypropylenovou páskou. Ta zaruuje, celistvost krytiny pípad nárazového zatížení, ímž se zvyšuje bezpenost krytiny. 4

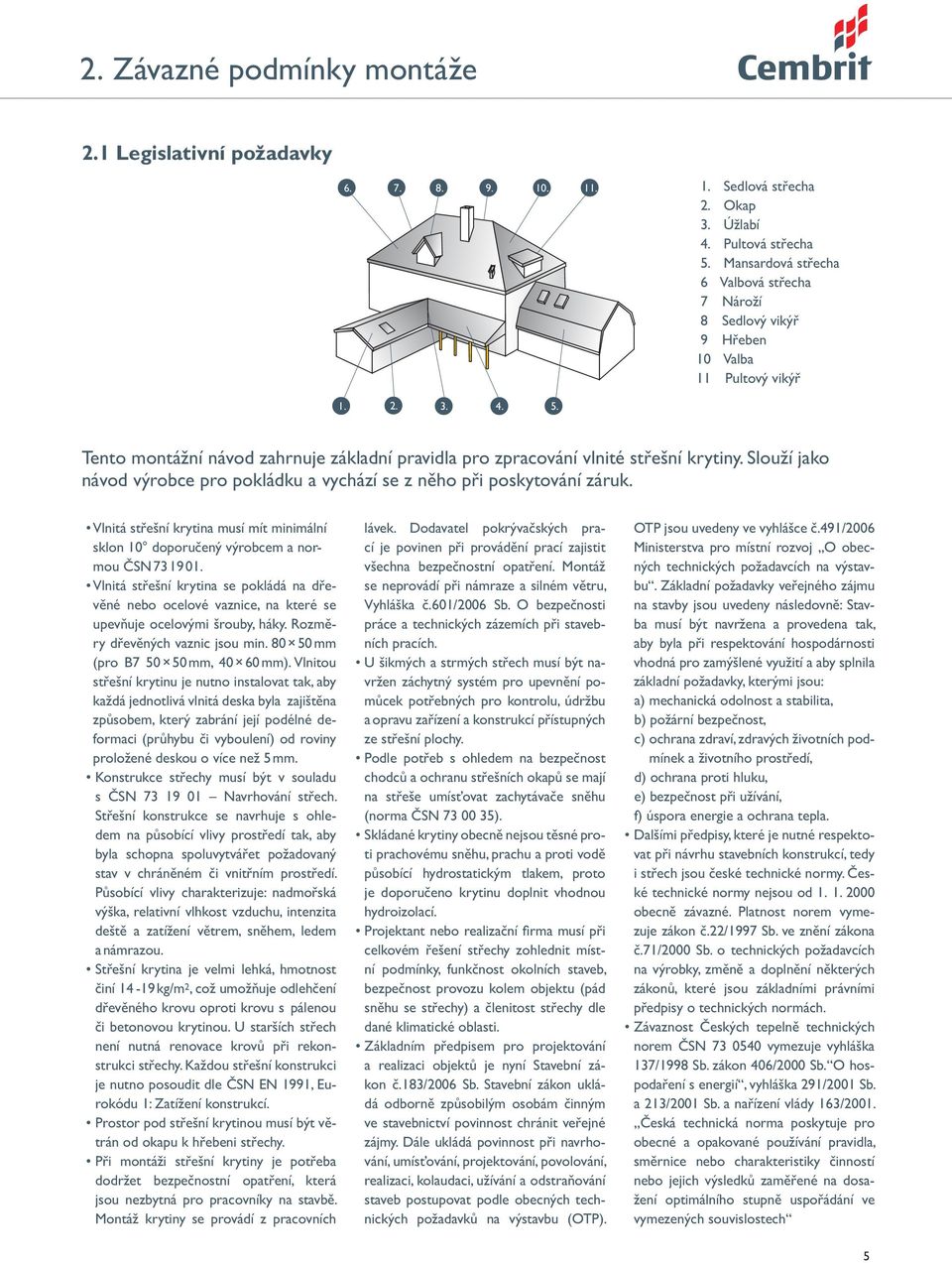

5 2. Závazné podmínky montáže 2.1 Legislativní požadavky Sedlová stecha 2. Okap 3. Úžlabí 4. Pultová stecha 5. Mansardová stecha 6 Valbová stecha 7 Nároží 8 Sedlový viký 9 Heben 10 Valba 11 Pultový viký Tento montážní návod zahrnuje základní pravidla pro zpracování vlnité stešní krytiny. Slouží jako návod výrobce pro pokládku a vychází se z nho pi poskytování záruk. Vlnitá stešní krytina musí mít minimální sklon 10 doporuený výrobcem a normou SN Vlnitá stešní krytina se pokládá na devné nebo ocelové vaznice, na které se upevuje ocelovými šrouby, háky. Rozmry devných vaznic jsou min mm (pro B mm, mm). Vlnitou stešní krytinu je nutno instalovat tak, aby každá jednotlivá vlnitá deska byla zajištna zpsobem, který zabrání její podélné deformaci (prhybu i vyboulení) od roviny proložené deskou o více než 5 mm. Konstrukce stechy musí být v souladu s SN Navrhování stech. Stešní konstrukce se navrhuje s ohledem na psobící vlivy prostedí tak, aby byla schopna spoluvytváet požadovaný stav v chránném i vnitním prostedí. Psobící vlivy charakterizuje: nadmoská výška, relativní vlhkost vzduchu, intenzita dešt a zatížení vtrem, snhem, ledem a námrazou. Stešní krytina je velmi lehká, hmotnost iní kg/m 2, což umožuje odlehení devného krovu oproti krovu s pálenou i betonovou krytinou. U starších stech není nutná renovace krov pi rekonstrukci stechy. Každou stešní konstrukci je nutno posoudit dle SN EN 1991, Eurokódu 1: Zatížení konstrukcí. Prostor pod stešní krytinou musí být vtrán od okapu k hebeni stechy. Pi montáži stešní krytiny je poteba dodržet bezpenostní opatení, která jsou nezbytná pro pracovníky na stavb. Montáž krytiny se provádí z pracovních lávek. Dodavatel pokrývaských prací je povinen pi provádní prací zajistit všechna bezpenostní opatení. Montáž se neprovádí pi námraze a silném vtru, Vyhláška. 601/2006 Sb. O bezpenosti práce a technických zázemích pi stavebních pracích. U šikmých a strmých stech musí být navržen záchytný systém pro upevnní pomcek potebných pro kontrolu, údržbu a opravu zaízení a konstrukcí pístupných ze stešní plochy. Podle poteb s ohledem na bezpenost chodc a ochranu stešních okap se mají na steše umísovat zachytávae snhu (norma SN ). Skládané krytiny obecn nejsou tsné proti prachovému snhu, prachu a proti vod psobící hydrostatickým tlakem, proto je doporueno krytinu doplnit vhodnou hydroizolací. Projektant nebo realizaní rma musí pi celkovém ešení stechy zohlednit místní podmínky, funknost okolních staveb, bezpenost provozu kolem objektu (pád snhu se stechy) a lenitost stechy dle dané klimatické oblasti. Základním pedpisem pro projektování a realizaci objekt je nyní Stavební zákon. 183/2006 Sb. Stavební zákon ukládá odborn zpsobilým osobám inným ve stavebnictví povinnost chránit veejné zájmy. Dále ukládá povinnost pi navrhování, umísování, projektování, povolování, realizaci, kolaudaci, užívání a odstraování staveb postupovat podle obecných technických požadavk na výstavbu (OTP). OTP jsou uvedeny ve vyhlášce.491/2006 Ministerstva pro místní rozvoj O obecných technických požadavcích na výstavbu. Základní požadavky veejného zájmu na stavby jsou uvedeny následovn: Stavba musí být navržena a provedena tak, aby byla pi respektování hospodárnosti vhodná pro zamýšlené využití a aby splnila základní požadavky, kterými jsou: a) mechanická odolnost a stabilita, b) požární bezpenost, c) ochrana zdraví, zdravých životních podmínek a životního prostedí, d) ochrana proti hluku, e) bezpenost pi užívání, f) úspora energie a ochrana tepla. Dalšími pedpisy, které je nutné respektovat pi návrhu stavebních konstrukcí, tedy i stech jsou eské technické normy. eské technické normy nejsou od obecn závazné. Platnost norem vymezuje zákon.22/1997 Sb. ve znní zákona.71/2000 Sb. o technických požadavcích na výrobky, zmn a doplnní nkterých zákon, které jsou základními právními pedpisy o technických normách. Závaznost eských tepeln technických norem SN vymezuje vyhláška 137/1998 Sb. zákon 406/2000 Sb. O hospodaení s energií, vyhláška 291/2001 Sb. a 213/2001 Sb. a naízení vlády 163/2001. eská technická norma poskytuje pro obecné a opakované používání pravidla, smrnice nebo charakteristiky inností nebo jejich výsledk zamené na dosažení optimálního stupn uspoádání ve vymezených souvislostech 5

6 2. Závazné podmínky montáže 2.2 Větrání střešního pláště Proč větrat střešní plášť... Pro správnou funkci stešního plášt je nutné zabránit kondenzaci vodních par (rosení) na rubové stran stešní krytiny dostateným vtráním. Zvlášt u budov se zatepleným podkrovím je nutné stechy navrhovat jako dvouplášové vtrané s otevenou vzduchovou mezerou. Dvouplášová vtraná stecha je založena na principu pirozené cirkulace vzduchu vlivem rozdílu teplot u okapu a hebene. Z tohoto dvodu je nutno správn dimenzovat vstupní otvor u okapu stechy a výstupní otvor u hebene stechy. Tyto konstrukce musí být oveny tepeln technickým výpotem podle SN Tepelná ochrana budov. Legenda: 1. okap stechy 2. okapová zábrana 3. stešní la mm 4. kontrala 5. vlnitá stešní krytina 6. upevovací šroub s podložkou 7. vtrací hlavice LG kónický hebená 9. tsnící kartá 10. krokev 11. hydroizolaní difúzní fólie 12. tepelná izolace 13. parozábrana Ventilaní prostup fólií - Ø 100 mm, 75 cm2 Pojistná hydroizolační difúzní fólie Fólie proti proniknutí vlhkosti z podstešního prostoru do tepeln izolaních vrstev (pojistná hydroizolaní fólie difúzní) musí být vždy umístna nad tepeln izolaním materiálem. Tímto je umožnn prostup pípadné vlhkosti z prostoru tepelné izolace do vzduchové mezery. V oddíle Skladby stešního plášt jsou uvedeny základní varianty použití pojistné hydroizolace ve stešním plášti. Pokud použijeme bezkontaktní fólii, musíme realizovat vtrané mezery nad fólií a pod ní. Fólie tohoto typu se nesmí dotýkat tepelné izolace v míst provšení. U zateplených stešních pláš se navrhuje pojistná fólie difúzn otevená. Za difúzn otevené pojistné hydroizolaní materiály jsou považovány pojistné izolace s ekvivalentní difúzní tlouškou menší než 0,3 m. Tyto typy fólie mohou být pokládány na tepeln izolaní materiály. U dvoupláš- ových šikmých stech musí být vždy používány pojistné izolace z difúzn otevených materiál. Prostor pod fólií u hebene stechy musíme vtrat, ehož dosáhneme pro- ezáním fólie cca 50 mm, nebo použijeme ventilaní prostup fólií. Tyto ventilaní prostupy lze využít i v okolí stešních oken. 6

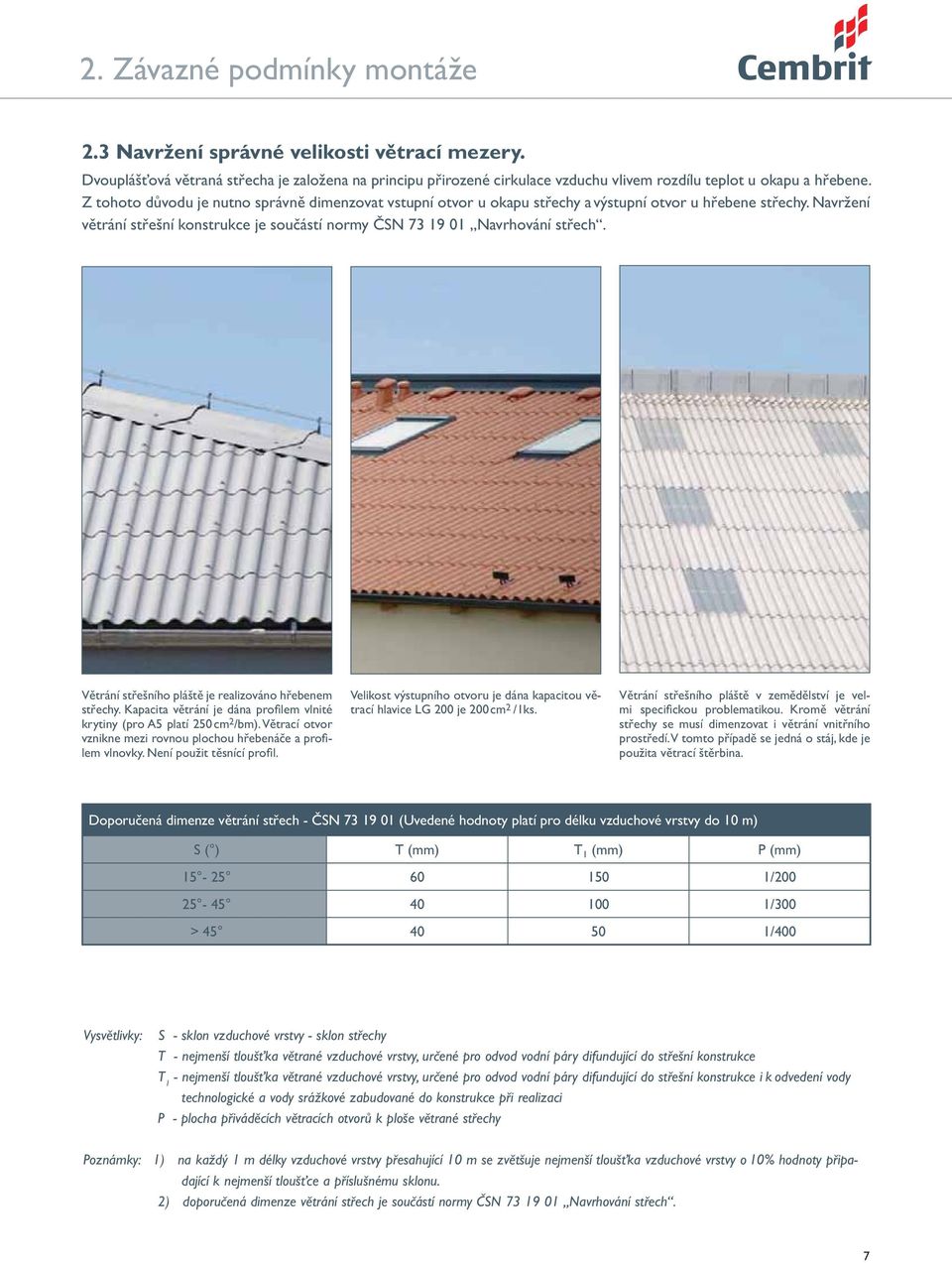

7 2. Závazné podmínky montáže 2.3 Navržení správné velikosti větrací mezery. Dvouplášová vtraná stecha je založena na principu pirozené cirkulace vzduchu vlivem rozdílu teplot u okapu a hebene. Z tohoto dvodu je nutno správn dimenzovat vstupní otvor u okapu stechy a výstupní otvor u hebene stechy. Navržení vtrání stešní konstrukce je souástí normy SN Navrhování stech. Vtrání stešního plášt je realizováno hebenem stechy. Kapacita vtrání je dána prolem vlnité krytiny (pro A5 platí 250 cm 2 /bm). Vtrací otvor vznikne mezi rovnou plochou hebenáe a prolem vlnovky. Není použit tsnící prol. Velikost výstupního otvoru je dána kapacitou vtrací hlavice LG 200 je 200 cm 2 /1ks. Vtrání stešního plášt v zemdlství je velmi speci ckou problematikou. Krom vtrání stechy se musí dimenzovat i vtrání vnitního prostedí. V tomto pípad se jedná o stáj, kde je použita vtrací štrbina. Doporuená dimenze vtrání stech - SN (Uvedené hodnoty platí pro délku vzduchové vrstvy do 10 m) S ( ) T (mm) T 1 (mm) P (mm) / /300 > /400 Vysvtlivky: S - sklon vzduchové vrstvy - sklon stechy T - nejmenší tlouška vtrané vzduchové vrstvy, urené pro odvod vodní páry difundující do stešní konstrukce T 1 - nejmenší tlouška vtrané vzduchové vrstvy, urené pro odvod vodní páry difundující do stešní konstrukce i k odvedení vody technologické a vody srážkové zabudované do konstrukce pi realizaci P - plocha pivádcích vtracích otvor k ploše vtrané stechy Poznámky: 1) na každý 1 m délky vzduchové vrstvy pesahující 10 m se zvtšuje nejmenší tlouška vzduchové vrstvy o 10% hodnoty pipadající k nejmenší tloušce a píslušnému sklonu. 2) doporuená dimenze vtrání stech je souástí normy SN Navrhování stech. 7

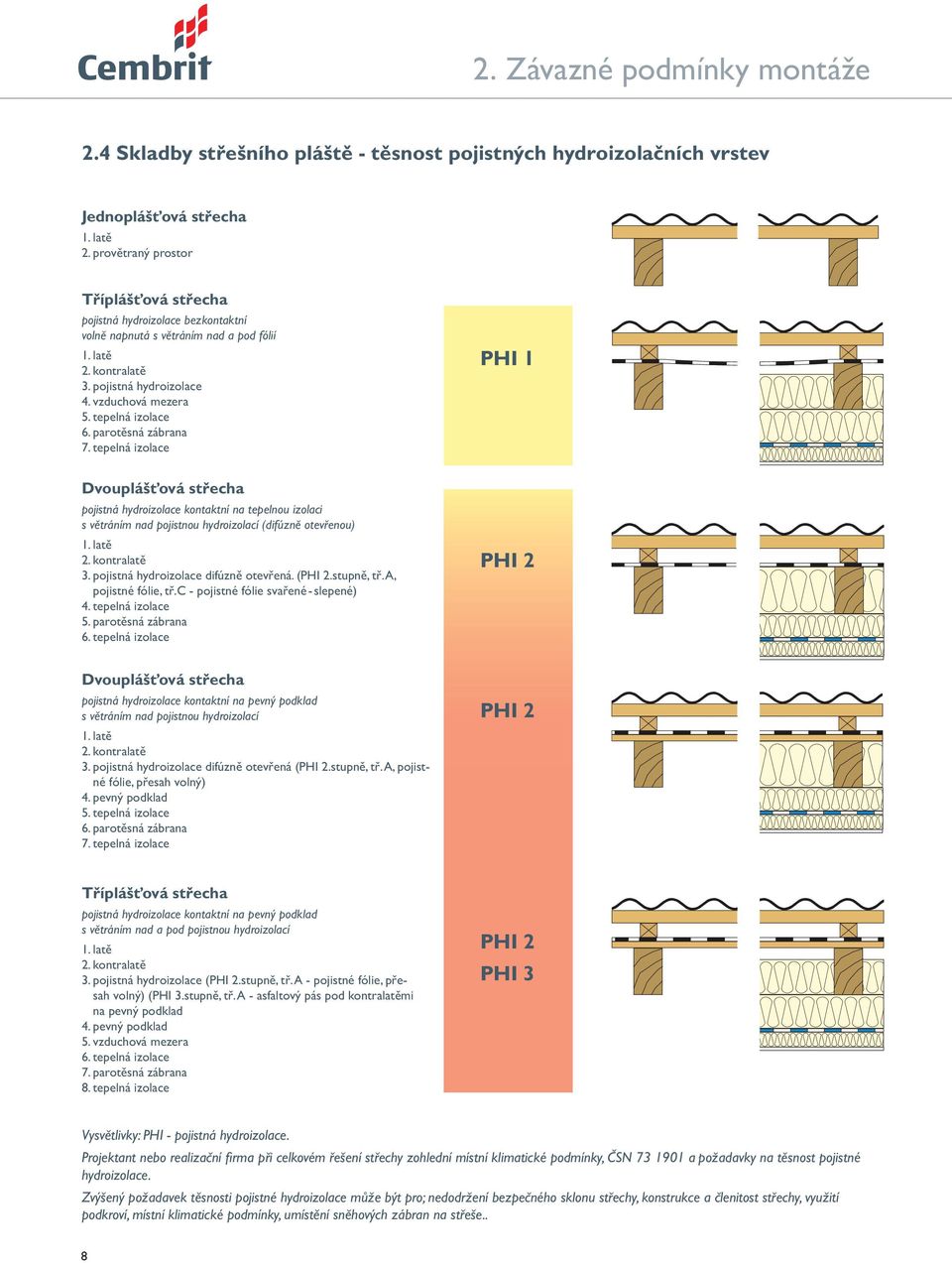

8 2. Závazné podmínky montáže 2.4 Skladby střešního pláště - těsnost pojistných hydroizolačních vrstev Jednoplášová stecha 1. lat 2. provtraný prostor Típlášová stecha pojistná hydroizolace bezkontaktní voln napnutá s vtráním nad a pod fólií 1. lat 2. kontralat 3. pojistná hydroizolace 4. vzduchová mezera 5. tepelná izolace 6. parotsná zábrana 7. tepelná izolace PHI 1 Dvouplášová stecha pojistná hydroizolace kontaktní na tepelnou izolaci s vtráním nad pojistnou hydroizolací (difúzn otevenou) 1. lat 2. kontralat 3. pojistná hydroizolace difúzn otevená. (PHI 2.stupn, t. A, pojistné fólie, t.c - pojistné fólie svaené - slepené) 4. tepelná izolace 5. parotsná zábrana 6. tepelná izolace PHI 2 Dvouplášová stecha pojistná hydroizolace kontaktní na pevný podklad s vtráním nad pojistnou hydroizolací 1. lat 2. kontralat 3. pojistná hydroizolace difúzn otevená (PHI 2.stupn, t. A, pojistné fólie, pesah volný) 4. pevný podklad 5. tepelná izolace 6. parotsná zábrana 7. tepelná izolace PHI 2 Típlášová stecha pojistná hydroizolace kontaktní na pevný podklad s vtráním nad a pod pojistnou hydroizolací 1. lat 2. kontralat 3. pojistná hydroizolace (PHI 2.stupn, t. A - pojistné fólie, pesah volný) (PHI 3.stupn, t. A - asfaltový pás pod kontralatmi na pevný podklad 4. pevný podklad 5. vzduchová mezera 6. tepelná izolace 7. parotsná zábrana 8. tepelná izolace PHI 2 PHI 3 Vysvtlivky: PHI - pojistná hydroizolace. Projektant nebo realizaní rma pi celkovém ešení stechy zohlední místní klimatické podmínky, SN a požadavky na tsnost pojistné hydroizolace. Zvýšený požadavek tsnosti pojistné hydroizolace mže být pro; nedodržení bezpeného sklonu stechy, konstrukce a lenitost stechy, využití podkroví, místní klimatické podmínky, umístní snhových zábran na steše.. 8

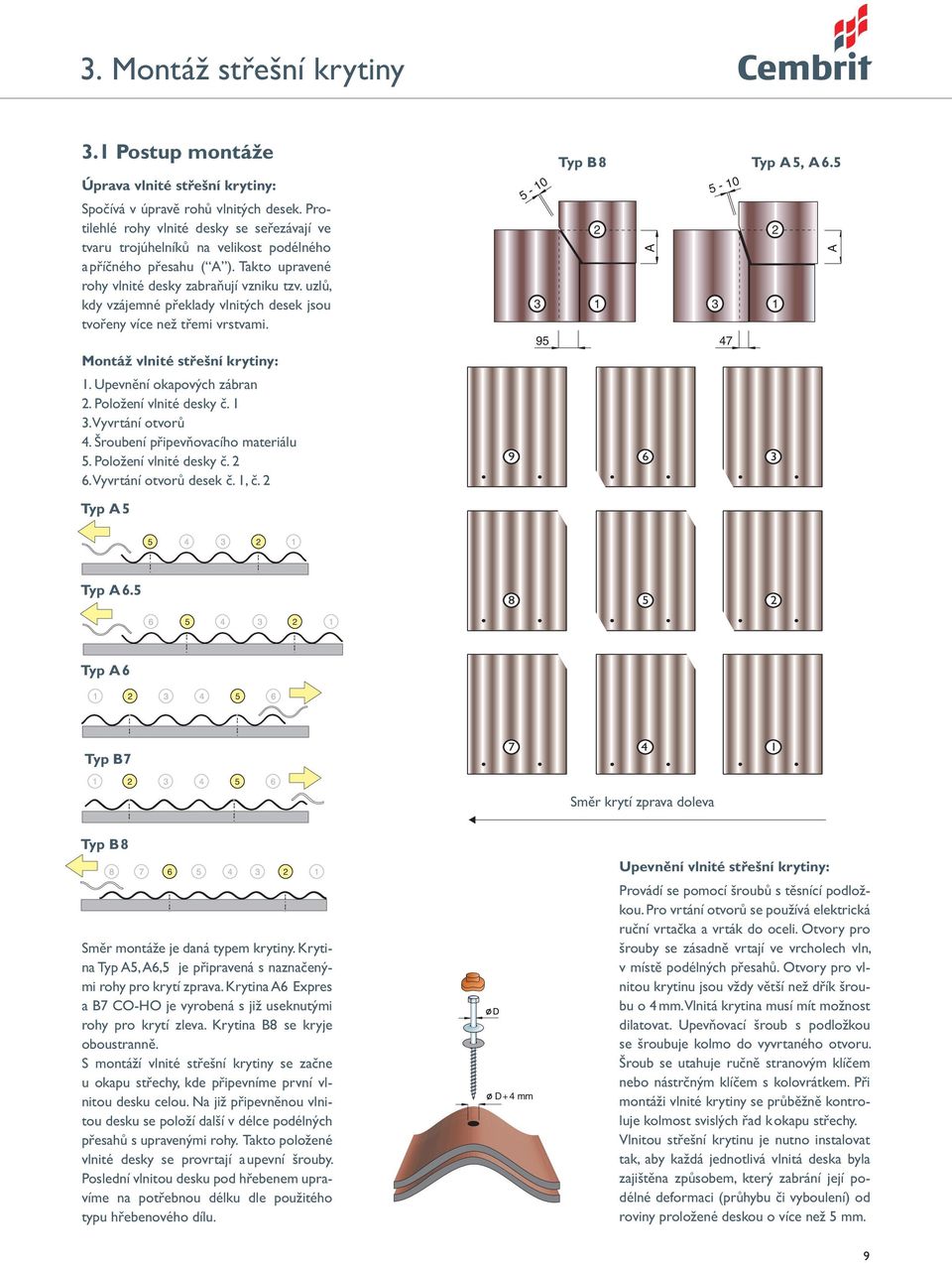

9 3. Montáž stešní krytiny 3.1 Postup montáže Úprava vlnité střešní krytiny: Spoívá v úprav roh vlnitých desek. Protilehlé rohy vlnité desky se seezávají ve tvaru trojúhelník na velikost podélného a píného pesahu ( A ). Takto upravené rohy vlnité desky zabraují vzniku tzv. uzl, kdy vzájemné peklady vlnitých desek jsou tvoeny více než temi vrstvami. Montáž vlnité střešní krytiny: Typ B Typ A 5, A Upevnní okapových zábran 2. Položení vlnité desky Vyvrtání otvor 4. Šroubení pipevovacího materiálu 5. Položení vlnité desky Vyvrtání otvor desek. 1, Typ A 5 Typ A Typ A 6 Typ B Smr krytí zprava doleva Typ B 8 Smr montáže je daná typem krytiny. Krytina Typ A5, A6,5 je pipravená s naznaenými rohy pro krytí zprava. Krytina A6 Expres a B7 CO-HO je vyrobená s již useknutými rohy pro krytí zleva. Krytina B8 se kryje oboustrann. S montáží vlnité stešní krytiny se zane u okapu stechy, kde pipevníme první vlnitou desku celou. Na již pipevnnou vlnitou desku se položí další v délce podélných pesah s upravenými rohy. Takto položené vlnité desky se provrtají a upevní šrouby. Poslední vlnitou desku pod hebenem upravíme na potebnou délku dle použitého typu hebenového dílu. D 4 mm Upevnění vlnité střešní krytiny: Provádí se pomocí šroub s tsnící podložkou. Pro vrtání otvor se používá elektrická runí vrtaka a vrták do oceli. Otvory pro šrouby se zásadn vrtají ve vrcholech vln, v míst podélných pesah. Otvory pro vlnitou krytinu jsou vždy vtší než dík šroubu o 4 mm. Vlnitá krytina musí mít možnost dilatovat. Upevovací šroub s podložkou se šroubuje kolmo do vyvrtaného otvoru. Šroub se utahuje run stranovým klíem nebo nástrným klíem s kolovrátkem. Pi montáži vlnité krytiny se prbžn kontroluje kolmost svislých ad k okapu stechy. Vlnitou stešní krytinu je nutno instalovat tak, aby každá jednotlivá vlnitá deska byla zajištna zpsobem, který zabrání její podélné deformaci (prhybu i vyboulení) od roviny proložené deskou o více než 5 mm. 9

10 3. Montáž stešní krytiny Vlnitá stešní krytina Typ B7 CO-HO, B7 FS sklon stechy od 14 Vlnitá stešní krytina Typ A 6 (A 6 Expres) sklon stechy od 14 Pro sklon nutno spoj tsnit tsnící páskou Pro sklon nutno spoj tsnit tsnící páskou Vlnitá stešní krytina Typ A 5, Typ A 6.5, Typ B 8 sklon stechy od 10 Detail D Pro sklon nutno spoj tsnit tsnící páskou Vymezený prostor pro upevovací šroub. Tabulka podélných pesah A Pro typ krytiny a rozmr A 5, A 6.5, B mm A 5, A 6.5, B mm Sklon stechy > > 20 Podélný pesah krytiny (A) 200 mm 150 mm 200 mm 150 mm Rozte vaznic (B) mm mm mm mm Rozte vaznic (C) mm mm Montáž vlnité střešní krytiny: Podélné pesahy se ídí sklonem stešní konstrukce. Rozte mezi latmi je závislá na délce použité vlnité krytiny a na podélném pesahu. Rozte podkladní konstrukce mže být ovlivnna výpotem v závislosti na klimatickém zatížení. 10

11 3. Montáž stešní krytiny 3.2 Spojovací materiál pro různé typy vazníků Vlnitá stešní krytina je vhodná pro pokrytí stech o velkých plochách a malém sklonu stechy. Výhodou vlnité stešní krytiny je snadná manipulace, jednoduchá montáž, dlouhá životnost a neholavost. Vlnitou stešní krytinu doporuujeme aplikovat na ocelové konstrukce a devné nosné konstrukce (rámové, pultové, píhradové apod.) následujícím zpsobem: Dřevěné vaznice Vlnitá stešní krytina se upevuje na devné lat (vaznice) ocelovými šrouby s kovovou a tsnící podložkou nebo samoezným šroubem do deva. Nejpoužívanjší pro l lat (vaznice) je mm. Vždy volíme pro l vaznice podle zatížení stešní konstrukce SN EN 1991, Eurokód 1: Zatížení konstrukcí. Tenkostěnné ocelové vaznice Samoezné šroub s pryžovou podložkou ve tvaru koule nebo s plechovou podložkou s pryžovým tsnním. Souástí šroubu je vrtací hrot, kterým pedvrtáme otvor do tenkostnného ocelového vazníku Z. Ped koneným dotažením šroubu použijeme runího dotažení nebo momentového dotažení s nastavením kroutícího momentu 2 Nm. Dotažení šroubu musí být optimální. Pi tomto provedení mže dojít k mírnému posuvu vlnitých desek, proto první adu vlnité krytiny kotvíme ke devným vazníkm. Vlnitou desku délky mm pipevujeme vždy ve stedu vlnité desky (vždy tyi šrouby). Ocelové vaznice Pi montáži vlnité krytiny na ocelové vaznice prolu (I, Z, U ) lze pipevnit vlnitou krytinu v kombinaci nosného prvku a devných latí nebo háky na ocelovou konstrukci. Ve druhém pípad je k upevnní použit ocelový hák s maticí a upevovacím kompletem (podložka, epika). Velikost háku se uruje podle velikosti ocelové vaznice. Jako tsnící komplet lze pro tento úel použít hliníkovou a pryžovou podložku, nebo plechovou podložku s pryžovým tsnním.v obou pípadech prochází šroub plastovou epikou. Na rozdíl od pedešlých zpsob montáže se musí hák prostrit pedvrtaným otvorem ze spodní strany krytiny. 50 Tabulka rozmr pipevovacích hák H Typ háku IPE 80 IPE 100 IPE 120 IPE 140 S (mm) H (mm) S 11

12 3. Montáž stešní krytiny 3.3 Jak postupovat při montáži Montáž šroubů (háků) na vlnité desce 1) Každá vlnitá deska musí být upevnna nejmén dvma šrouby. 2) Vlnitou desku délky mm lze uchytit také ve stedu vlnité desky, tedy celkem použít na uchycení desky tyi šrouby a to pedevším v tchto pípadech: a) deska je umístna u okapu nebo kraje s stešní plochy b) objekt je umístn v oblasti zvýšeného zatížení vtrem (nap. samostatný objekt na kopci). d) vždy, pokud použijeme tenkostnné ocelové vaznice Upevnění vlnité krytiny Upevovací šroub s podložkou se zašroubuje kolmo do vyvrtaného otvoru, ve vlnité krytin. Šroub se utahuje run stranovým klíem nebo nástrným klíem s kolovrátkem. Pi samotné montáži dbáme správného dotažení šroubu a podložky. Petažením se doformuje podložka, vlnitá deska nedilatuje a plastová epika nedrží na hlav šroubu. Naznačované rohy - snadnější montáž Rohy vlnité krytiny typu A 5, A 6,5 jsou nazna- ovány ve výrobním závod. Geometrie tchto roh je ve všech pípadech stanovena na pesah krytiny 200 mm, a pouze pro krytí zprava doleva. Naznaené rohy lze ulomit lámacím nástrojem (ulamovaem). Pokud si zvolíte jiný pesah, krytinu upravte rozbrušovací pilou. Připravené rohy a otvory U vlnité krytiny A6 Expres a B7 CO-HO jsou rohy a otvory vlnité krytiny již pipravené ve výrobním závodu. Krom tchto pomcek napomáhá k rychlejší montáži i montážní znaka, která uruje pesazení krytiny. U okapu a hebene stechy se používají vlnovky A6 a B7 FS bez pipravených otvor s plnými rohy, které se upravují podle poteby montáže. Ø25 Ø10 montážní znažka Vymezovač - přípravek k sesazení vlnité krytiny typu A5, A 6,5 Vlnitá krytina se pekládá v kombinaci otevené (zvednuté) a zavené (sklopné) koncové vlny. Pro pesné založení vlnité krytiny se používá vymezova na sesazení vlnité krytiny. 12

13 4. Píslušenství vlnité stešní krytiny Hřebenový úhelník Hebenový úhelník se používá pro ukonení hebene a nároží stech s vlnitou krytinou typu A 5, A 6.5, A 6, B8 a B7. oznaení: Hebenový úhelník rozmry: mm, sklon stechy: od vláknocement Tabulka sklon úhelníkového hebenáe Úhel sklonu stechy α Úhel sklonu hebenáe β Montáž hebenového úhelníku: Pi montáži se úhelníkový hebená upevuje na devné lat tymi ocelovými šrouby s podložkou. Ped montáží petsníme jeho límec pružným tmelem nebo tsnící páskou a položíme pod nj oboustrann tsnící prvky shodné s prolem vlnité desky. Pokud nepoužijeme tsnící prvek, lze vzniklým otvorem vtrat podstešní prostor (mže dojít k zafoukání snhu). Hebenový úhelník 45 lze použít jako lemování okraje stechy. Párový hřebenáč rovný Párový hebená rovný se používá pro ukon- ení hebene a nároží stech s vlnitou krytinou typu A 5, A 6.5, A 6, B8 a B7. oznaení: Párový hebená rovný rozmry: mm, sklon stechy: od vláknocement Montáž párového hebenáe: Pi montáži se párový hebená upevuje na devné lat tymi ocelovými šrouby s podložkou. Ped montáží petsníme jeho límec pružným tmelem nebo tsnící páskou a položíme pod nj oboustrann tsnící prvky shodné s prolem vlnité desky. Pokud nepoužijeme tsnící prvek, lze vzniklým otvorem vtrat podstešní prostor (mže dojít k zafoukání snhu). Párový hebená rovný je univerzální a lze jej použít pro sklon stechy

14 4. Píslušenství vlnité stešní krytiny Párový hřebenáč vlnitý A5 Párový hebená vlnitý A5 se používá pro ukonení hebene a nároží stech s vlnitou krytinou typu A 5. oznaení: Párový hebená vlnitý rozmry: mm, sklon stechy: od vláknocement Montáž párového hebenáe: Pi montáži se párový hebená upevuje na devné lat tymi ocelovými šrouby s podložkou. Ped montáží petsníme jeho límec pružným tmelem nebo tsnící páskou. Párový hebená vlnitý je univerzální a lze jej použít pro sklon stechy Párový hebená vlnitý se nepoužívá k vtrání stechy hebenem. Hřebenáč kónický Kónický hebená se používá pro ukonení hebene a nároží stech s vlnitou stešní krytinou typu B8, B7 pop. A5, A6. oznaení: Hebená kónický rozmry: mm pekrytí 90 mm sklon stechy: od vláknocement Montáž kónického hebenáe: Na vrchol krokví se pipevní hebenové držáky s hebenovou latí o vel mm nebo mm. Na hebenovou la se pitlue vtrací pás s lištou, na který se pokládají kónické hebenáe. Kónické hebenáe jsou drženy píchytkou hebenáe s šrouby. (Místo vtracího pásu s lištou se mže použít elastický tsnící pás.) Ve všech uvádných píkladech hovoíme o odvtraném hebeni stechy. 14

15 4. Píslušenství vlnité stešní krytiny Lemovka Lemovka se používá na lemování okraje stechy s vlnitou krytinou typu A 5, A 6.5, A 6, B8 a B7. oznaení: Lemovka rozmry: mm, vláknocement Montáž lemovky: Pi montáži se lemovka upevuje na devné lat šesti ocelovými šrouby s podložkou. Lemovky jsou vyrobeny bez límce, pekrytí dodržovat 100 mm. Ped montáží petsníme v míst pekrytí pružným tmelem nebo tsnící páskou.. Příložka ke zdivu - pravá Píložka se používá na ukonení vlnité krytiny typu A 5 ke stn. oznaení: Píložka ke zdivu - pravá rozmry: mm, vláknocement Montáž píložky: Pi montáži se lemovka upevuje na devné lat dvma ocelovými šrouby s podložkou souasn s vlnitou krytinou. 15

16 4. Píslušenství vlnité stešní krytiny Okapová zábrana Zabraují prniku ptactva a hrubých neistot do stešního plášt pro vlnitou krytinu typu A 5, A 6, A 6,5, B8 a B7. oznaení: Okapová zábrana rozmry: mm plast Montáž okapové zábrany: Zábrany pipevujeme na první nosnou la. Pi použití zábran musíme pamatovat na vstup odvtrávacího vzduchu do stešního plášt pi konstrukci okapu a podhledu. Na obrázku jsou znázornny prezy prol vlnité stešní krytiny. Pro typ A5, A 6.5 a A6 iní vtrací plocha 250 cm 2 /bm a pro B8 146 cm 2 /bm. Prez vlnité krytiny typ A5, A6.5, A6 a B8 nezajišuje dostatené odvtrání stešního plášt a nemže nahradit funkci vzduchové mezery. Vždy je nutné aplikovat vlnitou stešní krytinu tak, aby byla zajištna otevená vzduchová mezera. Profilová zábrana Zabraují prniku ptactva a hrubých neistot do stešního plášt pro vlnitou krytinu A 5 nebo B 8. oznaení: Pro lová zábrana rozmry: A5 880 mm, B8 900 mm plast Montáž prolové zábrany: Zábrany pipevujeme na první nosnou la pi založení první ady vlnité krytiny. Pro l vlnité krytiny odpovídá pro lu zábrany. Vstup vzduchu zabezpeíme do stešního plášt pod stešní vaznicí prbžnou mezerou. 16

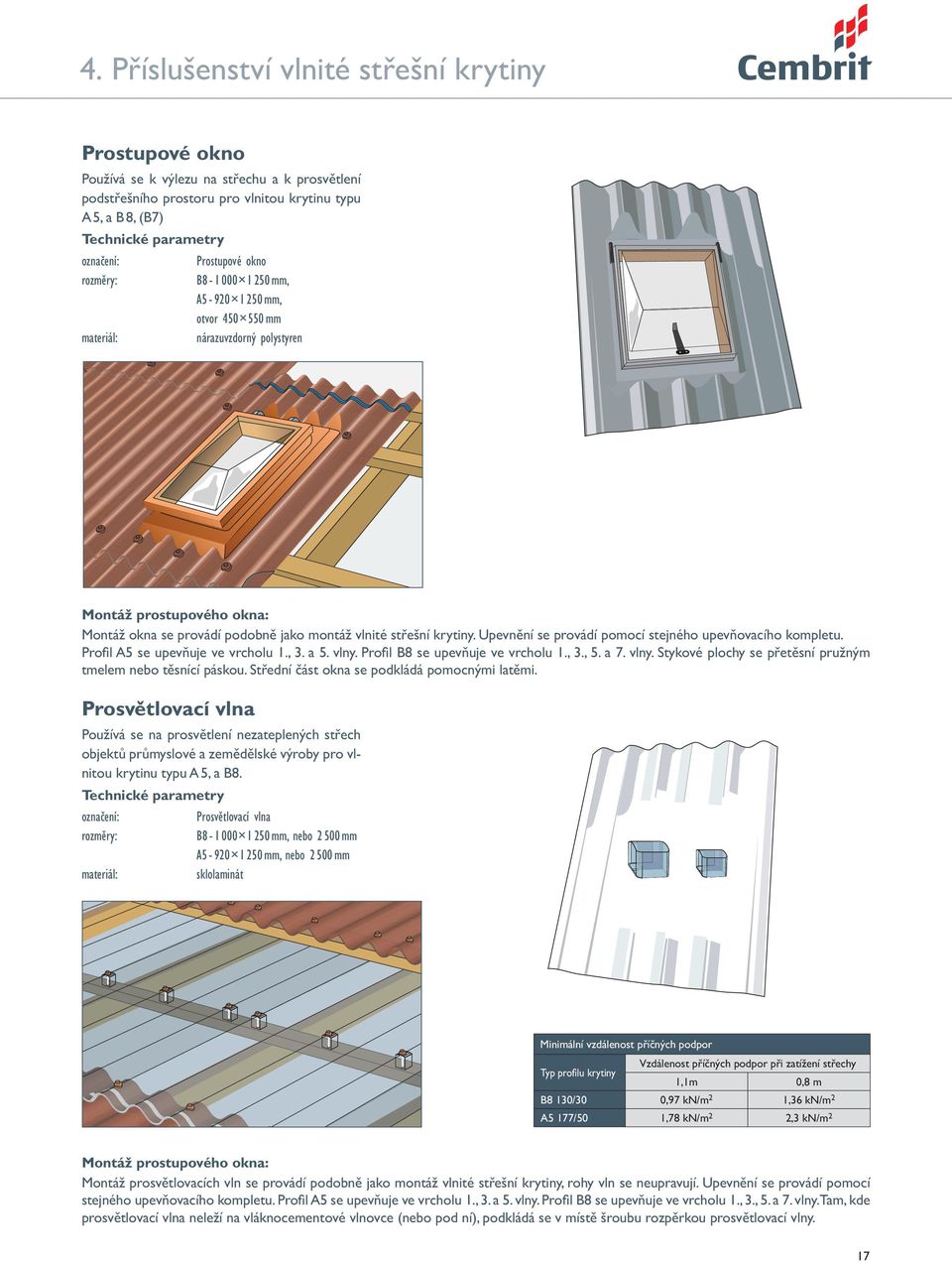

17 4. Píslušenství vlnité stešní krytiny Prostupové okno Používá se k výlezu na stechu a k prosvtlení podstešního prostoru pro vlnitou krytinu typu A 5, a B 8, (B7) oznaení: Prostupové okno rozmry: B mm, A mm, otvor mm nárazuvzdorný polystyren Montáž prostupového okna: Montáž okna se provádí podobn jako montáž vlnité stešní krytiny. Upevnní se provádí pomocí stejného upevovacího kompletu. Prol A5 se upevuje ve vrcholu 1., 3. a 5. vlny. Prol B8 se upevuje ve vrcholu 1., 3., 5. a 7. vlny. Stykové plochy se petsní pružným tmelem nebo tsnící páskou. Stední ást okna se podkládá pomocnými latmi. Prosvětlovací vlna Používá se na prosvtlení nezateplených stech objekt prmyslové a zemdlské výroby pro vlnitou krytinu typu A 5, a B8. oznaení: Prosvtlovací vlna rozmry: B mm, nebo mm A mm, nebo mm sklolaminát Minimální vzdálenost píných podpor Typ pro lu krytiny Vzdálenost píných podpor pi zatížení stechy 1,1m 0,8 m B8 130/30 0,97 kn/m 2 1,36 kn/m 2 A5 177/50 1,78 kn/m 2 2,3 kn/m 2 Montáž prostupového okna: Montáž prosvtlovacích vln se provádí podobn jako montáž vlnité stešní krytiny, rohy vln se neupravují. Upevnní se provádí pomocí stejného upevovacího kompletu. Pro l A5 se upevuje ve vrcholu 1., 3. a 5. vlny. Prol B8 se upevuje ve vrcholu 1., 3., 5. a 7. vlny. Tam, kde prosvtlovací vlna neleží na vláknocementové vlnovce (nebo pod ní), podkládá se v míst šroubu rozprkou prosvtlovací vlny. 17

18 4. Píslušenství vlnité stešní krytiny Větrací hlavice LG 200 Vtrací hlavice LG 200 v provedení A 5, A 6, A 6,5, B 8, (B7) jsou ureny k odvtrání stešního plášt. oznaení: Vtrací hlavice LG 200 rozmry: mm, 200 cm2 nárazuvzdorný polystyren Montáž vtrací hlavice LG 200 Hlavice pro odvtrání stešního plášt se umísují u hebene stechy. Hlavice se montují na vyíznutý otvor ve vlnité stešní krytin. Jeho velikost odpovídá ventilanímu otvoru hlavice. Umístní otvoru ve vlnité stešní krytin se volí tak, aby byla pekryta horní ást ventilaní hlavice hebenovým prvkem nebo krytinou. Utsnní stykových ploch se provede pružným tsnícím tmelem. Hlavice se upevuje na devné lat tymi ocelovými šrouby s podložkou. V míst vtrací hlavice doplníme podstešní konstrukci o pomocnou la. Ventilační prostup SL Ventilaní prostupy SL v provedení A 5, A 6, A 6,5, B 8, (B7) jsou ureny k odvtrávání sanitárních prostor. oznaení: Ventilaní prostup SL rozmry: mm, Ø 100 mm sklon stechy nárazuvzdorný polystyren 170 Ø110 Ø110 Montáž ventilaního prostupu SL Ventilaní prostup SL se umísuje nad píslušným potrubím. Prostup se montuje na vyíznutý otvor ve vlnité stešní krytin. Jeho velikost odpovídá ventilanímu otvoru prostupu. Umístní otvoru ve vlnité stešní krytin se volí tak, aby byla pekryta horní ást ventilaního prostupu krytinou. Utsnní stykových ploch se provede pružným tsnícím tmelem. Hlavice se upevuje na devné lat tymi ocelovými šrouby s podložkou. V míst ventilaního prostupu doplníme podstešní konstrukci o pomocnou la. Ø110 Ø70 18

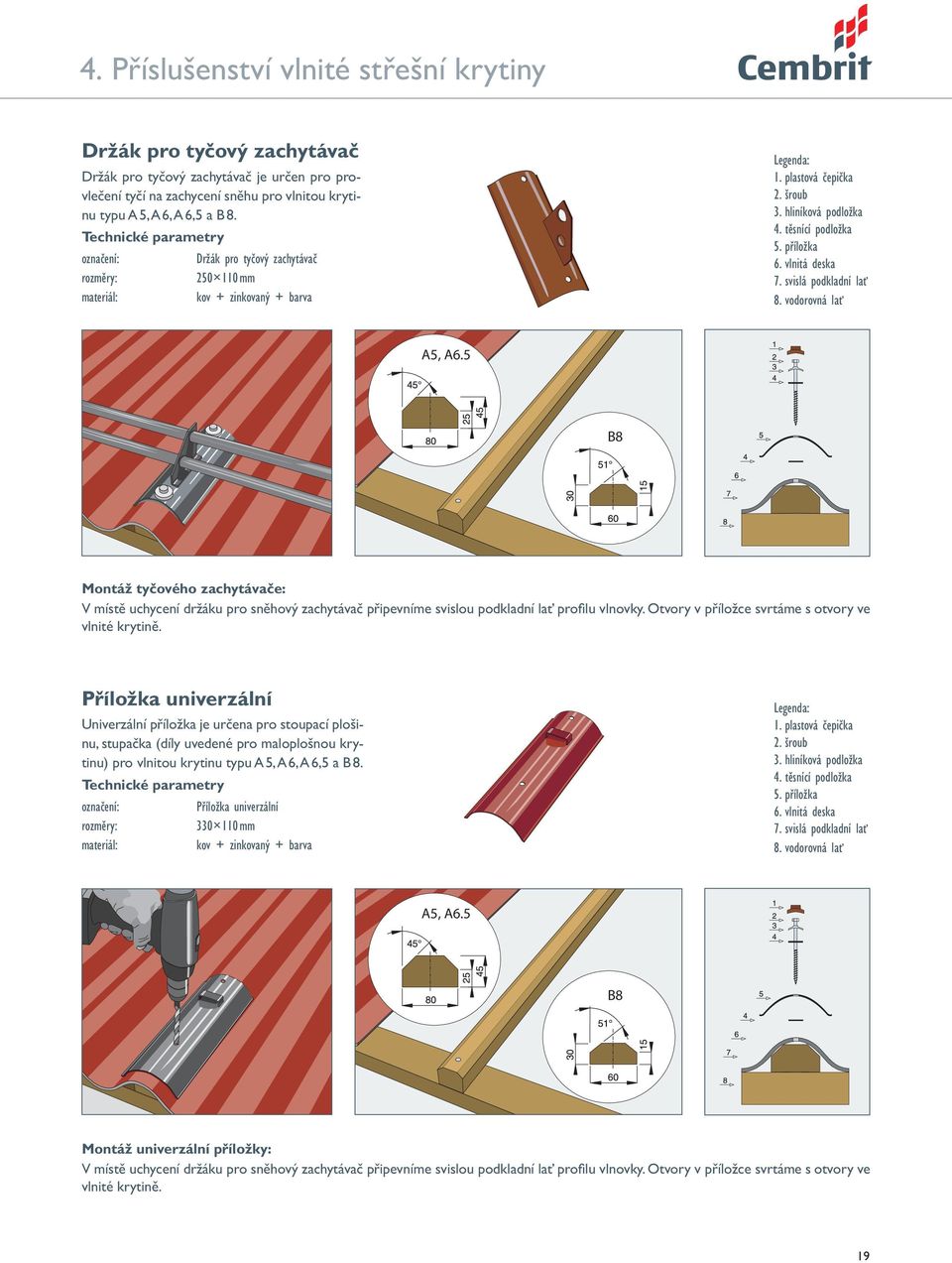

19 4. Píslušenství vlnité stešní krytiny Držák pro tyčový zachytávač Držák pro tyový zachytáva je uren pro provleení tyí na zachycení snhu pro vlnitou krytinu typu A 5, A 6, A 6,5 a B 8. oznaení: Držák pro tyový zachytáva rozmry: mm kov + zinkovaný + barva Legenda: 1. plastová epika 2. šroub 3. hliníková podložka 4. tsnící podložka 5. píložka 6. vlnitá deska 7. svislá podkladní la 8. vodorovná la A5, A6.5 B8 Montáž tyového zachytávae: V míst uchycení držáku pro snhový zachytáva pipevníme svislou podkladní la prolu vlnovky. Otvory v píložce svrtáme s otvory ve vlnité krytin. Příložka univerzální Univerzální píložka je urena pro stoupací plošinu, stupaka (díly uvedené pro maloplošnou krytinu) pro vlnitou krytinu typu A 5, A 6, A 6,5 a B 8. oznaení: Píložka univerzální rozmry: mm kov + zinkovaný + barva Legenda: 1. plastová epika 2. šroub 3. hliníková podložka 4. tsnící podložka 5. píložka 6. vlnitá deska 7. svislá podkladní la 8. vodorovná la A5, A6.5 B8 Montáž univerzální píložky: V míst uchycení držáku pro snhový zachytáva pipevníme svislou podkladní la prolu vlnovky. Otvory v píložce svrtáme s otvory ve vlnité krytin. 19

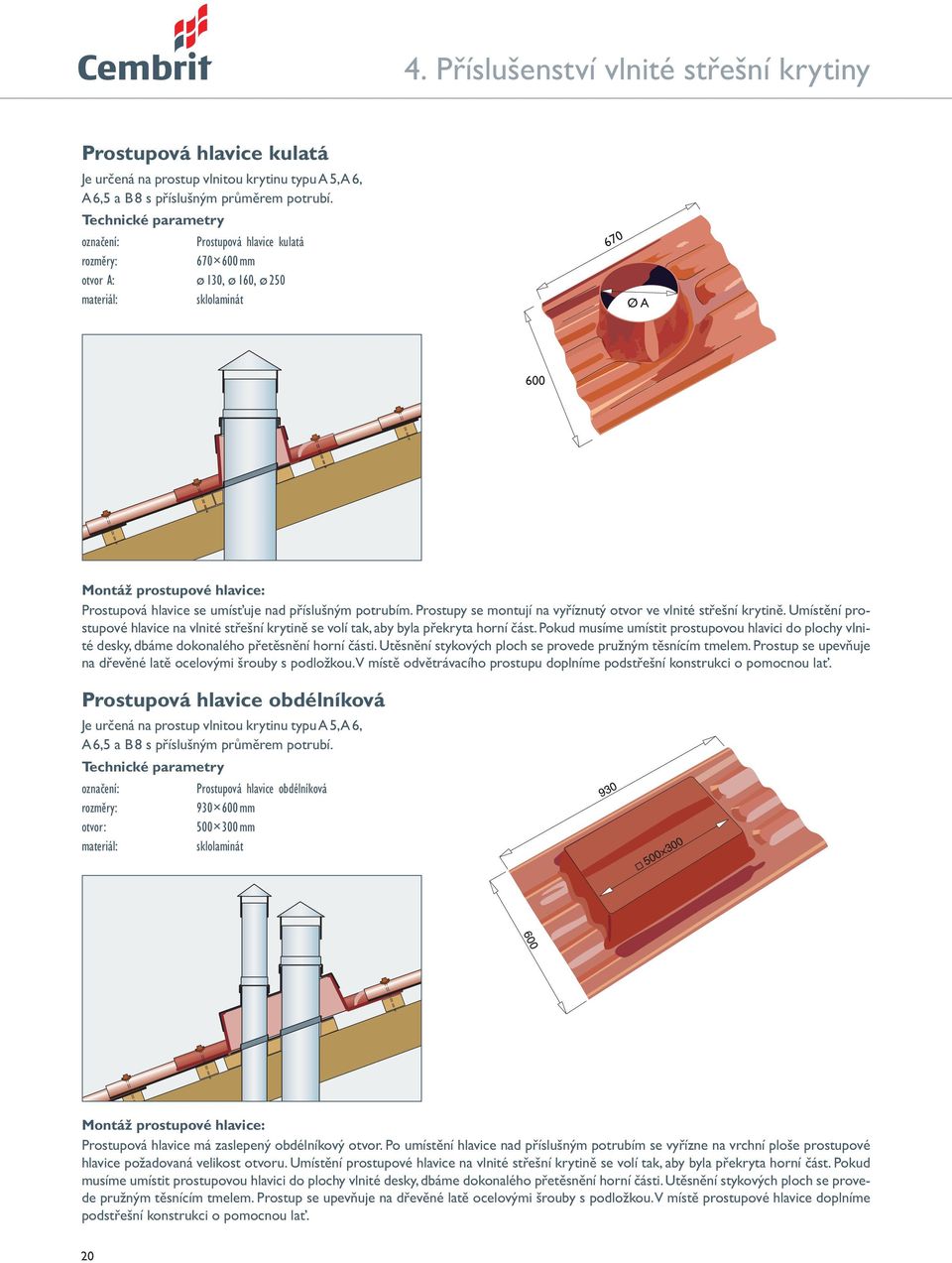

20 4. Píslušenství vlnité stešní krytiny Prostupová hlavice kulatá Je urená na prostup vlnitou krytinu typu A 5, A 6, A 6,5 a B 8 s píslušným prmrem potrubí. oznaení: Prostupová hlavice kulatá rozmry: mm otvor A: ø 130, ø 160, ø 250 sklolaminát 670 Ø A 600 Montáž prostupové hlavice: Prostupová hlavice se umísuje nad píslušným potrubím. Prostupy se montují na vyíznutý otvor ve vlnité stešní krytin. Umístní prostupové hlavice na vlnité stešní krytin se volí tak, aby byla pekryta horní ást. Pokud musíme umístit prostupovou hlavici do plochy vlnité desky, dbáme dokonalého petsnní horní ásti. Utsnní stykových ploch se provede pružným tsnícím tmelem. Prostup se upevuje na devné lat ocelovými šrouby s podložkou. V míst odvtrávacího prostupu doplníme podstešní konstrukci o pomocnou la. Prostupová hlavice obdélníková Je urená na prostup vlnitou krytinu typu A 5, A 6, A 6,5 a B 8 s píslušným prmrem potrubí. oznaení: Prostupová hlavice obdélníková rozmry: mm otvor: mm sklolaminát Montáž prostupové hlavice: Prostupová hlavice má zaslepený obdélníkový otvor. Po umístní hlavice nad píslušným potrubím se vyízne na vrchní ploše prostupové hlavice požadovaná velikost otvoru. Umístní prostupové hlavice na vlnité stešní krytin se volí tak, aby byla pekryta horní ást. Pokud musíme umístit prostupovou hlavici do plochy vlnité desky, dbáme dokonalého petsnní horní ásti. Utsnní stykových ploch se provede pružným tsnícím tmelem. Prostup se upevuje na devné lat ocelovými šrouby s podložkou. V míst prostupové hlavice doplníme podstešní konstrukci o pomocnou la. 20

21 4. Píslušenství vlnité stešní krytiny Prostupová hlavice pro rotační hlavice a světlovody Je urená na prostup vlnitou krytinu typu A 5, A 6, A 6,5 a B 8 pro rotaní hlavice a svtlovody. oznaení: Prostupová hlavice pro rotaní hlavice a svtlovody rozmry: mm otvor: ø mm sklolaminát Ø 350 Montáž prostupové hlavice: Prostupová hlavice má zaslepený kruhový otvor. Po umístní hlavice nad píslušným potrubím se vyízne na vrchní ploše prostupové hlavice požadovaná velikost otvoru. Umístní prostupové hlavice na vlnité stešní krytin se volí tak, aby byla pekryta horní ást. Pokud musíme umístit prostupovou hlavici do plochy vlnité desky, dbáme dokonalého petsnní horní ásti. Utsnní stykových ploch se provede pružným tsnícím tmelem. Prostup se upevuje na devné lat ocelovými šrouby s podložkou. V míst prostupové hlavice doplníme podstešní konstrukci o pomocnou la. Prostupová hlavice velká Je urená na prostup vlnitou krytinu typu A 5 oznaení: Prostupová hlavice velká rozmry: mm otvor: ø mm sklolaminát Montáž prostupové hlavice: Velikost základové desky je celý formát vlnité krytiny A Prostupová hlavice má zaslepený otvor ø 500 mm (max.520 mm). Po umístní hlavice nad píslušným potrubím se vyízne na vrchní ploše prostupové hlavice požadovaná velikost otvoru. Utsnní stykových ploch se provede pružným tsnícím tmelem. Prostup se upevuje na devné lat ocelovými šrouby s podložkou. 21

22 5. ešení stešních detail Vtrání stechy hebenem, použití ventilaního prostupu folií, 100 cm2/m Vtrání stechy plastovými hlavicemi Vtrání stechy hebenovým úhelníkem, 250 cm2/m - A5 Plechové lemování okraje nadezdívky Plechové úžlabí jednoduché Plechové úžlabí vsazené 22

23 5. ešení stešních detail Plechové lemování komínu Plechový pechod stechy ke zdivu Plechové lemování okraje stechy Lemování stechy úhelníkovým hebenáem Legenda: 1. okap stechy 2. okapová zábrana 3. stešní la mm 4. kontrala 5. vlnitá stešní krytina 6. upevovací šroub s podložkou 7. vtrací hlavice LG kónický hebená 9. tsnící kartá 10. krokev 11. hydroizolaní difúzní fólie 12. tepelná izolace 13. parozábrana 14. plechová dvojitá vodní drážka 15. plechová dilataní lišta 16. plechová dvojitá vodní drážka - lem 17. úhelníkový hebená 18. plechová píložka ke zdivu 19. tsnící profil 20. tsnící klín 21. plechové jednoduché úžlabí 22. plechové úžlabí vsazené 23. pomocná la vsazeného úžlabí 24. plechování komínu 25. Ventilaní prostup fólií - Ø 100 mm, 75 cm2 Okap stechy 23

24 . d Kvten 2012 Obchodní regiony společnosti Cembrit a.s. Oblast Praha Region Libor Tangl, tel.: Technická podpora Ing. Arch. Petr Kvasnička, tel.: Oblast Východ Region 5 Ing. Petr Jiříček tel.: Technická podpora Ing. Ivan Zindulka tel.: Oblast Západ Region 2 Stanislav Mikuta tel.: Region 3 Jiří Doubek tel.: Technická podpora Jan Lieber tel.: Oblast Střed Region 4 Jiří Málek tel.: Region 6 Ing. Jaroslav Bednařík tel.: Technická podpora Radek Hübner tel.: Uvedené technické informace odpovídají souasnému technickému stavu a našim získaným zkušenostem. Pi jejich aplikaci v praxi je nutné pihlédnout ke zvláštnostem každého jednotlivého použití. Cembrit a. s. Lidická 302 CZ Beroun 3 Toto vydání montážního návodu na maloplošnou stešní krytinu ruší platnost pedcházejících. Tel.: Tel.: info@cembrit.cz Místní distributor nebo stavební firma:
