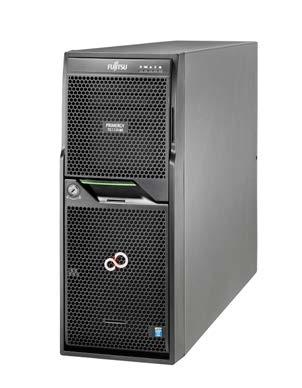

1 Datasheet Server FUJITSU PRIMERGY TX1330 M1 Server v provedení tower Rozšiřitelný všestranný server pro segment malých a středně velkých podniků PRIMERGY TX1330 M1 PRIMERGY TX1330 M1 je ideální robustní a cenově výhodný server pro malé a středně velké podniky (SMB) nebo pobočky. Poskytuje nejlepší výkon procesorů řady Intel Xeon E3 a dobrou rozšiřitelnost díky úložným jednotkám vyměnitelným za provozu. Volitelný redundantní napájecí zdroj a různé řadiče RAID zajišťují vysokou dostupnost a bezproblémový provoz. Díky kompaktnímu provedení a extrémně nízké provozní úrovni hluku je server ideální pro předváděcí místnosti nebo kanceláře, kde může být umístěn například pod pracovním stolem. Díky podpoře starších karet adaptérů pro sběrnici PCI je server PRIMERGY TX1330 M1 optimální pro speciální řešení, jako jsou telefonní nebo bezpečnostní systémy. Kromě toho je k dispozici komplexní softwarová sada Fujitsu ServerView Suite, která pomáhá správcům při instalaci, nasazení a správě serveru. Server PRIMERGY TX1330 M1: vynikající dlouhodobá investice. Strana 1 / 6

2 Funkce a výhody Hlavní funkce Cenově výhodný výkon a dostupnost Nejnovější technologie procesorů řady Intel Xeon E3 v3 Volitelné redundantní napájecí zdroje Optimalizováno pro malé a střední podniky Tichý provoz zajišťovaný optimalizovaným prouděním vzduchu a technologií Fujitsu Cool-Safe Kompaktní šasi o velikosti 4U Software Fujitsu ServerView Suite zahrnující nástroje pro instalaci a nasazení a nepřetržité sledování a řízení stavu Ochrana investic po celý životní cyklus Dobrá škálovatelnost díky až 4 slotům DIMM se 32 GB paměti, až 8 úložným jednotkám a 4 slotům PCI Podpora starších karet pro sběrnici PCI Sada pro konverzi z provedení tower na provedení do racku a rozsáhlé možnosti připojení Integrovaný zdroj UPS jednoduché a spolehlivé řešení Interní záložní baterie Fujitsu FJBU představuje alternativu ke klasickým záložním zdrojům UPS Kompaktní jednotka baterie, která se vejde do modulárního slotu napájecího zdroje Baterie Ni-MH má velmi dlouhou životnost (5 let) Úplná integrace do prostředí správy serverů Výhody Optimalizován pro běžné serverové úlohy, jako jsou firemní aplikace, soubory, tisk nebo databáze Redundantní napájecí zdroje zajistí bezproblémový provoz Tichý provoz umožňující použití v kancelářích a předváděcích místnostech Tak malý a tichý, že může být umístěn pod pracovním stolem. Komplexní nástroje softwaru Fujitsu ServerView Suite usnadňují život správcům. Splňte současné nároky a připravte se na budoucnost Podpora pro speciální řešení, jako jsou telefonní nebo bezpečnostní systémy Server TX1330 M1 dokáže růst s vaší společností je to vynikající dlouhodobá investice. Udržuje server v provozu při krátkých výpadcích a kolísání napětí a umožní řádné vypnutí Stejná životnost jako celý server není nutná žádná údržba Snadné a přehledné nastavení: žádné kabely, žádné samostatné zařízení Strana 2 / 6

3 Technické podrobnosti PRIMERGY TX1330 M1 Základní jednotka PRIMERGY TX1330 M1 LFF PRIMERGY TX1330 M1 SFF PRIMERGY TX1330 M1 LFF PRIMERGY TX1330 M1 SFF Typy skříní Tower Tower Tower Tower Architektura úložiště 3,5 2,5 3,5 2,5 Napájecí zdroj Standardně Standardně Vyměnitelné za provozu Vyměnitelné za provozu Základní deska Typ základní desky Čipová sada Procesory počet a typ D3239 Intel C224 1 x Procesor Intel Pentium / Procesor Intel Core i3 / Procesory řady Intel Xeon E v3 Paměťové sloty 4 Typ paměťových slotů DIMM (DDR3) UDIMM Kapacita paměti (min. max.) 4 GB - 32 GB Ochrana paměti ECC Poznámky k paměti Možno kombinovat, při provozu v dvoukanálovém režimu je lepší výkon (potřeba dvou modulů se stejnou kapacitou). Možnost jednokanálové konfigurace (1 modul). Poznámky k paměťovým modulům Rozhraní Porty USB 2.0 Porty USB 3.0 Grafika (15 pinů) Sériové připojení LAN/Ethernet Rozhraní LAN pro správu (RJ45) Integrovaný řadič Řadič RAID Řadič SATA Řadič LAN Řadič vzdálené správy Modul TPM (Trusted Platform Module) Sloty PCI-Express 3.0 x8 PCI-Express 2.0 x1 (mech. x4) PCI-Express 2.0 x4 (mech. x8) Poznámky ke slotu Paměťové moduly MHz nebo MHz 6 (4x externí vzadu, 1 externí vpředu, 1x interní pro UFM, bez možnosti probuzení pomocí USB) 4 (2x externí vzadu, 1x externí vpředu, 1 interní) 1 Analogové grafické rozhraní odvozené od řadiče irmc (až 1600x1200 nebo 1920x1080 při 16 bitech na pixel) 1 x sériové RS-232-C, použitelné pro irmc a systém nebo sdílené 2 1x Ethernet 1 Gb/s; RJ45 1x vyhrazený port LAN pro správu pro irmc S4 (10/100/1000 Mb/s) Správu provozu LAN lze přepnout na sdílený integrovaný port Gb sítě LAN Volitelně integrovaný řadič RAID 0 a 1 nebo RAID 5 a 6 pro základní jednotky SAS (obsadí jeden slot PCIe). Všechny možnosti řadiče úložiště jsou uvedeny v sekci Komponenty Intel C224, 2 porty použity pro zvenku přístupné jednotky 4 porty pro interní pevné disky SATA, RAID 0, 1 a 10 pro Windows i Linux; Intel i217 + Intel i210 (integr.). 2x Ethernet 10/100/1000 Mb/s. Intel i217lm: 2x TX / 2x RX, podpora vzdáleného spouštění iscsi, spouštění prostřednictvím rozhraní APM. Intel i210, 4x TX / 4x RX, vzdálené spouštění v síti LAN prostřednictvím iscsi a PXE 2.0, režim WoL. Servisní rozhraní LAN: Realtek RTL8211E Integrovaný řadič vzdálené správy (irmc S4, 256 MB přídavné paměti vč. grafického řadiče) Kompatibilní s IPMI 2.0 Infineon / modul TPM 1.2, kompatibilita s TCG (volitelně) 2 x (délka až 240 mm) 1 x (délka až 167 mm) 1 x (délka až 167 mm) Volitelně je k dispozici adaptér pro podporu starších karet pro sběrnici PCI ve sběrnici PCIe. V konfiguraci SAS je 1 slot PCI-Express obsazen modulárním řadičem RAID. V konfiguracích s procesory Intel Core i3 nebo Intel Pentium sloty využívají sběrnici PCI-Express 2.0. Pozice pro jednotky Pozice pro jednotky úložiště 3,5 nebo 2,5 rozhraní SAS/SATA s možností výměny za provozu Zvenku přístupné pozice jednotek 3x 5,25/1,6 Poznámky pro zvenku přístupné všechny dostupné možnosti jsou popsány v konfigurátoru příslušného systému jednotky Pozice pro jednotky (specifické pro základní jednotku) Pozice pro jednotky úložiště Maximálně 4x 3,5 Maximálně 8x 2,5 Maximálně 4 3,5 Strana 3 / 6

4 Pozice pro jednotky (specifické pro základní jednotku) Zvenku přístupné pozice jednotek 3x 5,25/1,6 pro 1x záložní jednotku + 1x optickou jednotku 3x 5,25/1,6 pro 1x záložní jednotku + 1x optickou jednotku 3x 5,25/1,6 pro 1x záložní jednotku + 1x optickou jednotku Konfigurace ventilátorů Obecné informace o systému Počet ventilátorů 1 Konfigurace ventilátorů 1 standardní ventilátor Poznámky k ventilátorům není redundantní, není vyměnitelný za provozu Ovládací panel Ovládací tlačítka Stavové indikátory LED BIOS Funkce systému BIOS Vypínač Tlačítko NMI Tlačítko Reset Stav systému (oranžová/žlutá) Identifikace (modrá) Přístup k pevným diskům (zelená) Napájení (oranžová/zelená) Na zadní straně systému: Stav systému (oranžová/žlutá) Identifikace (modrá) Připojení LAN (zelená) Rychlost LAN (zelená/žlutá) CSS (žlutá) Instalační nástroj z paměti ROM Systém BIOS s obnovou Uložení a obnova nastavení systému BIOS Lokální aktualizace systému BIOS ze zařízení USB Nástroje online aktualizace pro hlavní verze systémů Linux Lokální a vzdálená aktualizace programem ServerView Update Manager Podpora vzdáleného spouštění PXE Podpora vzdáleného spouštění iscsi Operační systémy a virtualizační software Odkaz k vydání operačního systému Operační systém poznámky Poznámka: Podpora jiných distribucí Linuxu na požádání Správa serveru Rozměry a hmotnost Provedení tower (Š x H x V) Rack (Š x H x V) Poznámky k rozměrům 177 x 560 x 455 mm 483 x 495 x 175 mm Šířka 306 mm se sklápěcím ochranným krytem; hodnota změřené hloubky nezahrnuje rukojeti na redundantním napájecím zdroji. Hloubka provedení do racku nezahrnuje rukojeti redundantního napájecího zdroje a čela racku. Montážní hloubka racku Výškové jednotky racku Hmotnost Hmotnost poznámky Sada pro montáž do racku 543 mm 4 U Rack: 12,5 kg až 20 kg; Tower: 15 kg až 23 kg kg Skutečná hmotnost závisí na konfiguraci Volitelně je možné objednat sadu pro montáž do racku Prostředí Elektrické parametry Konfigurace napájecího zdroje Redundance za provozu vyměnitelného napájecího zdroje Aktivní výkon (max. konfigurace) Zdánlivý výkon (max. konfigurace) Vyzařování tepla (max. konfigurace) Strana 4 / 6 1 standardní napájecí zdroj nebo 1 napájecí zdroj vyměnitelný za provozu nebo 2 napájecí zdroj vyměnitelný za provozu pro redundanci podle modelu Volitelné 203 W 247 VA kj/h (692.7 BTU/h)

5 Elektrické parametry Jmenovitý proud max. 6 A (100 V) / 3 A (240 V) Poznámka k aktivnímu výkonu Spotřebu energie různých konfigurací můžete odhadnout pomocí funkce Power Calculator nástroje System Architect: Napájecí zdroj 300W standardní napájecí zdroj, 90 % (účinnost Gold), V, 50 / 60 Hz 450W napájecí zdroj s možností výměny za provozu, 94 % (účinnost Platinum), V, 50 / 60 Hz Napájecí zdroj poznámky Technologie Power Safeguard přizpůsobí výkon systému v případě, že spotřeba energie začne překračovat limity zdroje. Záložní baterie Fujitsu Battery Unit 380W, 12V (as option) Shoda se standardy Celý svět Německo Evropa USA a Kanada Komponenty CB RoHS (Omezení látek v souladu s globálními směrnicemi RoHS) WEEE (Waste Electrical and Electronic Equipment Odpad z elektrických a elektronických zařízení) GS CE CSA us ULc/us FCC třída A Japonsko VCCI:V3 třída A + JIS Rusko GOST-R Jižní Korea KC Čína CCC Austrálie a Nový Zéland C-Tick Tchaj-wan BSMI Kompatibilita odkaz Kompatibilita poznámky * Varování: Tento produkt patří do třídy A. V domácím prostředí může tento produkt způsobovat rušení rádiových frekvencí a v takovém případě může být uživatel nucen provést odpovídající opatření. Záruka Záruční lhůta 3 roky Typ záruky Záruka On-site Služby podpory produktů perfektní rozšíření Možnosti balíčku podpory Dostupné celosvětově v hlavních obchodních oblastech: 9x5, servis u zákazníka s dobou reakce do následujícího pracovního dne (NBD) 9x5, servis u zákazníka s dobou reakce 4 h 24x7, servis u zákazníka s dobou reakce 4 h Doporučená služba 9x5, servis u zákazníka s dobou reakce do následujícího pracovního dne (NBD) Životní cyklus služby 5 let po skončení životnosti produktu Odkaz na web servisu Strana 5 / 6

6 Další informace Platformová řešení Fujitsu In addition to Fujitsu PRIMERGY TX1330 M1, Fujitsu provides a range of platform solutions. They combine reliable Fujitsu products with the best in services, know-how and worldwide partnerships. Dynamic Infrastructures With the Fujitsu Dynamic Infrastructures approach, Fujitsu offers a full portfolio of IT products, solutions and services, ranging from clients to datacenter solutions, Managed Infrastructure and Infrastructure as-a- Service. How much you benefit from Fujitsu technologies and services depends on the level of cooperation you choose. This takes IT flexibility and efficiency to the next level. Computing Products Software Další informace Learn more about Fujitsu PRIMERGY TX1330 M1, please contact your Fujitsu sales representative or Fujitsu Business partner, or visit our website. computing/servers/primergy/tower/ tx1330m1/ Fujitsu Green Policy Innovation Fujitsu Green Policy Innovation je náš celosvětový projekt pro snižování zátěže životního prostředí. S využitím našich globálních zkušeností se zaměřujeme na řešení problémů ekologické energetické účinnosti v IT. Další informace naleznete na adrese Copyright Všechna práva včetně práv na duševní vlastnictví jsou vyhrazena. Změny technických údajů vyhrazeny. Možnost dodání závisí na dostupnosti produktů. Veškerá zodpovědnost za úplnost, aktuálnost a správnost uvedených informací a ilustrací je vyloučena. Označení použitá v tomto dokumentu mohou být ochrannými známkami a/nebo registrovanými ochrannými známkami příslušného výrobce a jejich použití třetími stranami může být porušením práv jejich vlastníků. Další informace viz terms_of_use.html Copyright Fujitsu Technology Solutions Omezení odpovědnosti Technické údaje se mohou změnit. Možnost dodání závisí na dostupnosti. Veškerá zodpovědnost za úplnost, aktuálnost a správnost uvedených informací a ilustrací je vyloučena. Označení použitá v tomto dokumentu mohou být ochrannými známkami a/nebo registrovanými ochrannými známkami příslušného výrobce a jejich použití třetími stranami může být porušením práv jejich vlastníků. Contact FUJITSU LIMITED Mies-van-der-Rohe-Straße München Germany Website: CE-EN Strana 6 / 6 Všechna práva včetně práv na duševní vlastnictví jsou vyhrazena. Změny technických údajů vyhrazeny. Možnost dodání závisí na dostupnosti produktů. Veškerá zodpovědnost za úplnost, aktuálnost a správnost uvedených informací a ilustrací je vyloučena. Označení použitá v tomto dokumentu mohou být ochrannými známkami a/nebo registrovanými ochrannými známkami příslušného výrobce a jejich použití třetími stranami může být porušením práv jejich vlastníků. Další informace viz Copyright Fujitsu Technology Solutions
