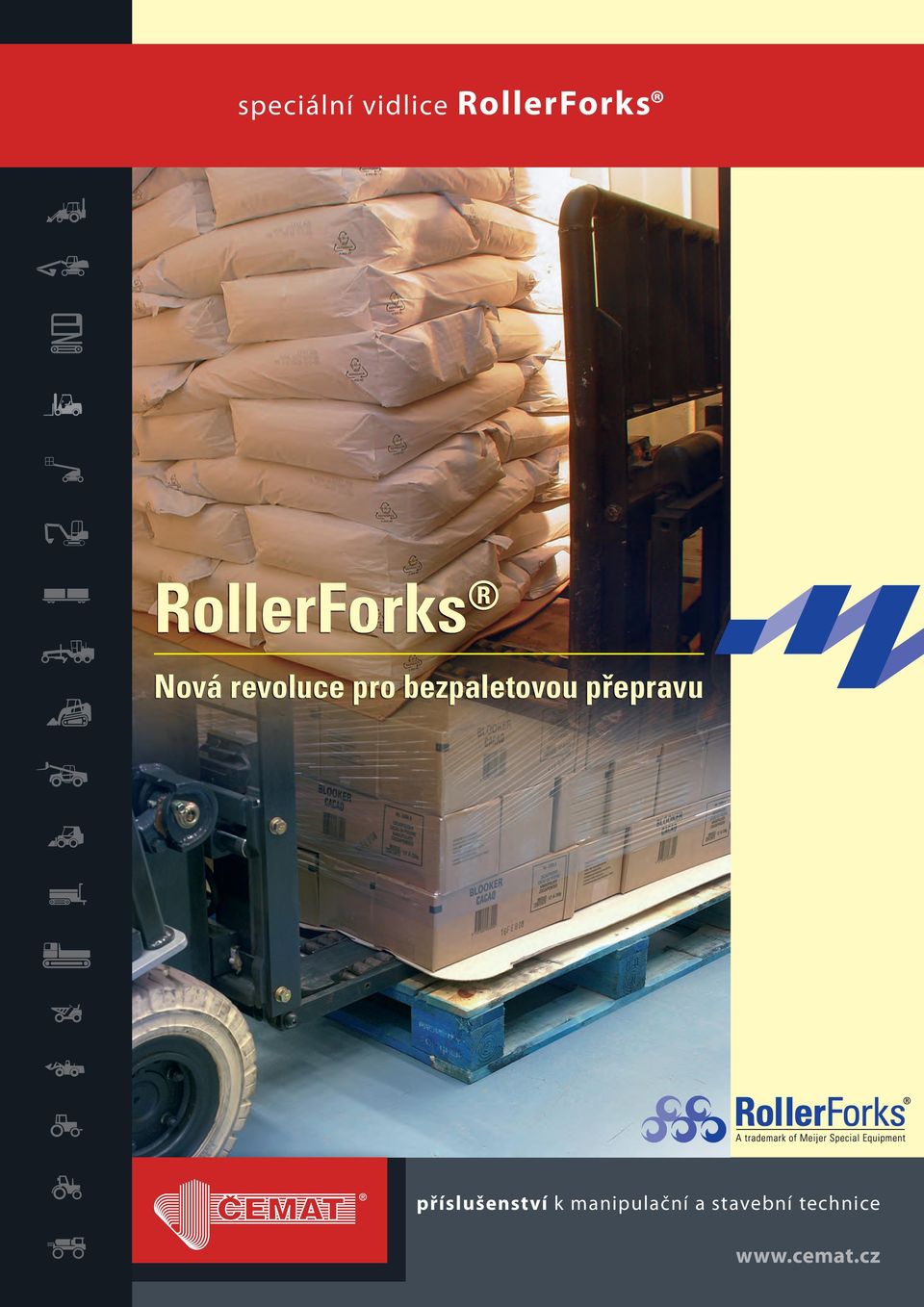

1 speciální vidlice RollerForks RollerForks Nová revoluce pro bezpaletovou přepravu

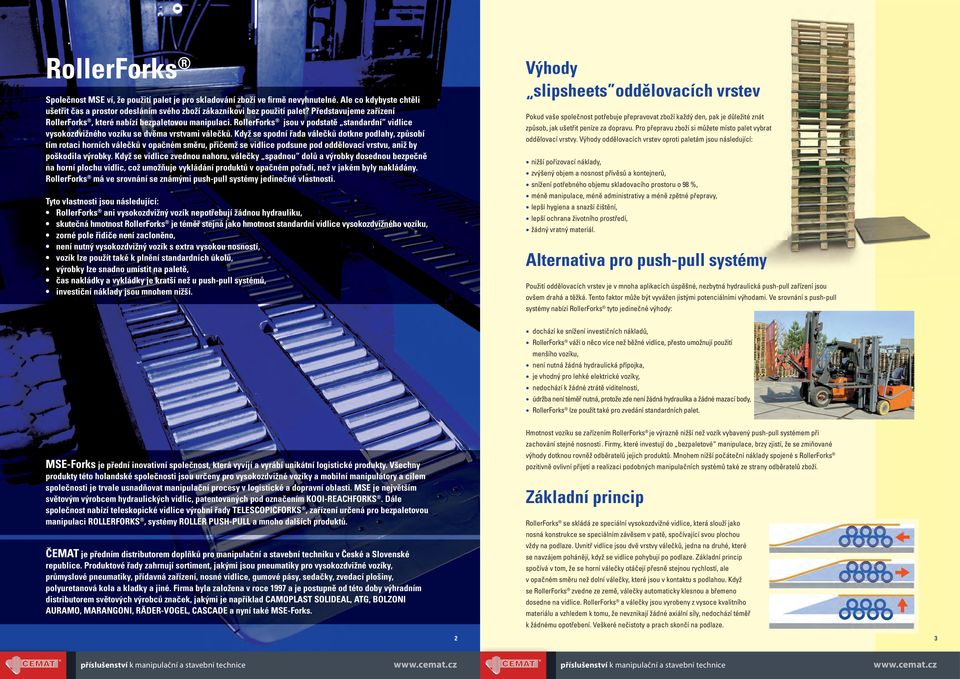

2 RollerForks Společnost MSE ví, že použití palet je pro skladování zboží ve firmě nevyhnutelné. Ale co kdybyste chtěli ušetřit čas a prostor odesláním svého zboží zákazníkovi bez použití palet? Představujeme zařízení RollerForks, které nabízí bezpaletovou manipulaci. RollerForks jsou v podstatě standardní vidlice vysokozdvižného vozíku se dvěma vrstvami válečků. Když se spodní řada válečků dotkne podlahy, způsobí tím rotaci horních válečků v opačném směru, přičemž se vidlice podsune pod oddělovací vrstvu, aniž by poškodila výrobky. Když se vidlice zvednou nahoru, válečky spadnou dolů a výrobky dosednou bezpečně na horní plochu vidlic, což umožňuje vykládání produktů v opačném pořadí, než v jakém byly nakládány. RollerForks má ve srovnání se známými push-pull systémy jedinečné vlastnosti. Tyto vlastnosti jsou následující: RollerForks ani vysokozdvižný vozík nepotřebují žádnou hydrauliku, skutečná hmotnost RollerForks je téměř stejná jako hmotnost standardní vidlice vysokozdvižného vozíku, zorné pole řidiče není zacloněno, není nutný vysokozdvižný vozík s extra vysokou nosností, vozík lze použít také k plnění standardních úkolů, výrobky lze snadno umístit na paletě, čas nakládky a vykládky je kratší než u push-pull systémů, investiční náklady jsou mnohem nižší. Výhody slipsheets oddělovacích vrstev Pokud vaše společnost potřebuje přepravovat zboží každý den, pak je důležité znát způsob, jak ušetřit peníze za dopravu. Pro přepravu zboží si můžete místo palet vybrat oddělovací vrstvy. Výhody oddělovacích vrstev oproti paletám jsou následující: nižší pořizovací náklady, zvýšený objem a nosnost přívěsů a kontejnerů, snížení potřebného objemu skladovacího prostoru o 98 %, méně manipulace, méně administrativy a méně zpětné přepravy, lepší hygiena a snazší čištění, lepší ochrana životního prostředí, žádný vratný materiál. Alternativa pro push-pull systémy Použití oddělovacích vrstev je v mnoha aplikacích úspěšné, nezbytná hydraulická push-pull zařízení jsou ovšem drahá a těžká. Tento faktor může být vyvážen jistými potenciálními výhodami. Ve srovnání s push-pull systémy nabízí RollerForks tyto jedinečné výhody: dochází ke snížení investičních nákladů, RollerForks váží o něco více než běžné vidlice, přesto umožnují použití menšího vozíku, není nutná žádná hydraulická přípojka, je vhodný pro lehké elektrické vozíky, nedochází k žádné ztrátě viditelnosti, údržba není téměř nutná, protože zde není žádná hydraulika a žádné mazací body, RollerForks lze použít také pro zvedání standardních palet. MSE-Forks je přední inovativní společnost, která vyvíjí a vyrábí unikátní logistické produkty. Všechny produkty této holandské společnosti jsou určeny pro vysokozdvižné vozíky a mobilní manipulátory a cílem společnosti je trvale usnadňovat manipulační procesy v logistické a dopravní oblasti. MSE je největším světovým výrobcem hydraulických vidlic, patentovaných pod označením KOOI-REACHFORKS. Dále společnost nabízí teleskopické vidlice výrobní řady TELESCOPICFORKS, zařízení určená pro bezpaletovou manipulaci ROLLERFORKS, systémy ROLLER PUSH-PULL a mnoho dalších produktů. ČEMAT je předním distributorem doplňků pro manipulační a stavební techniku v České a Slovenské republice. Produktové řady zahrnují sortiment, jakými jsou pneumatiky pro vysokozdvižné vozíky, průmyslové pneumatiky, přídavná zařízení, nosné vidlice, gumové pásy, sedačky, zvedací plošiny, polyuretanová kola a kladky a jiné. Firma byla založena v roce 1997 a je postupně od této doby výhradním distributorem světových výrobců značek, jakými je například CAMOPLAST SOLIDEAL, ATG, BOLZONI AURAMO, MARANGONI, RÄDER-VOGEL, CASCADE a nyní také MSE-Forks. Hmotnost vozíku se zařízením RollerForks je výrazně nižší než vozík vybavený push-pull systémem při zachování stejné nosnosti. Firmy, které investují do bezpaletové manipulace, brzy zjistí, že se zmiňované výhody dotknou rovněž odběratelů jejich produktů. Mnohem nižší počáteční náklady spojené s RollerForks pozitivně ovlivní přijetí a realizaci podobných manipulačních systémů také ze strany odběratelů zboží. Základní princip RollerForks se skládá ze speciální vysokozdvižné vidlice, která slouží jako nosná konstrukce se speciálním závěsem v patě, spočívající svou plochou vždy na podlaze. Uvnitř vidlice jsou dvě vrstvy válečků, jedna na druhé, které se navzájem pohánějí, když se vidlice pohybují po podlaze. Základní princip spočívá v tom, že se horní válečky otáčejí přesně stejnou rychlostí, ale v opačném směru než dolní válečky, které jsou v kontaktu s podlahou. Když se RollerForks zvedne ze země, válečky automaticky klesnou a břemeno dosedne na vidlice. RollerForks a válečky jsou vyrobeny z vysoce kvalitního materiálu a vzhledem k tomu, že nevznikají žádné axiální síly, nedochází téměř k žádnému opotřebení. Veškeré nečistoty a prach skončí na podlaze. 2 3

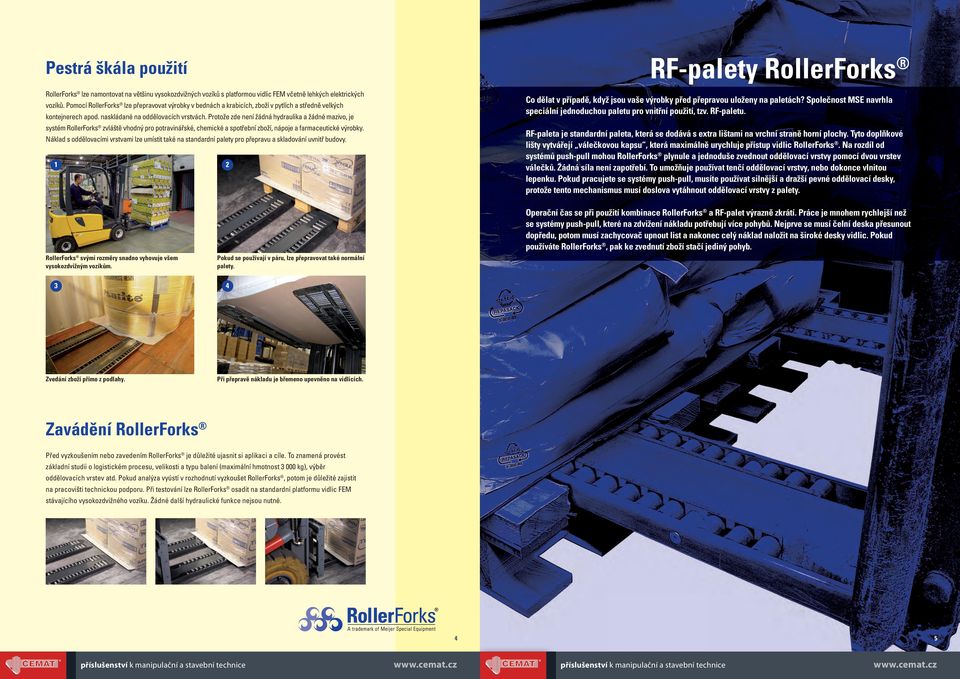

3 Pestrá škála použití RollerForks lze namontovat na většinu vysokozdvižných vozíků s platformou vidlic FEM včetně lehkých elektrických vozíků. Pomocí RollerForks lze přepravovat výrobky v bednách a krabicích, zboží v pytlích a středně velkých kontejnerech apod. naskládané na oddělovacích vrstvách. Protože zde není žádná hydraulika a žádné mazivo, je systém RollerForks zvláště vhodný pro potravinářské, chemické a spotřební zboží, nápoje a farmaceutické výrobky. Náklad s oddělovacími vrstvami lze umístit také na standardní palety pro přepravu a skladování uvnitř budovy. 1 2 RF-palety RollerForks Co dělat v případě, když jsou vaše výrobky před přepravou uloženy na paletách? Společnost MSE navrhla speciální jednoduchou paletu pro vnitřní použití, tzv. RF-paletu. RF-paleta je standardní paleta, která se dodává s extra lištami na vrchní straně horní plochy. Tyto doplňkové lišty vytvářejí válečkovou kapsu, která maximálně urychluje přístup vidlic RollerForks. Na rozdíl od systémů push-pull mohou RollerForks plynule a jednoduše zvednout oddělovací vrstvy pomocí dvou vrstev válečků. Žádná síla není zapotřebí. To umožňuje používat tenčí oddělovací vrstvy, nebo dokonce vlnitou lepenku. Pokud pracujete se systémy push-pull, musíte používat silnější a dražší pevné oddělovací desky, protože tento mechanismus musí doslova vytáhnout oddělovací vrstvy z palety. RollerForks svými rozměry snadno vyhovuje všem vysokozdvižným vozíkům. Pokud se používají v páru, lze přepravovat také normální palety. Operační čas se při použití kombinace RollerForks a RF-palet výrazně zkrátí. Práce je mnohem rychlejší než se systémy push-pull, které na zdvižení nákladu potřebují více pohybů. Nejprve se musí čelní deska přesunout dopředu, potom musí zachycovač upnout list a nakonec celý náklad naložit na široké desky vidlic. Pokud používáte RollerForks, pak ke zvednutí zboží stačí jediný pohyb. 3 4 Zvedání zboží přímo z podlahy. Při přepravě nákladu je břemeno upevněno na vidlicích. Zavádění RollerForks Před vyzkoušením nebo zavedením RollerForks je důležité ujasnit si aplikaci a cíle. To znamená provést základní studii o logistickém procesu, velikosti a typu balení (maximální hmotnost kg), výběr oddělovacích vrstev atd. Pokud analýza vyústí v rozhodnutí vyzkoušet RollerForks, potom je důležité zajistit na pracovišti technickou podporu. Při testování lze RollerForks osadit na standardní platformu vidlic FEM stávajícího vysokozdvižného vozíku. Žádné další hydraulické funkce nejsou nutné. 4 5

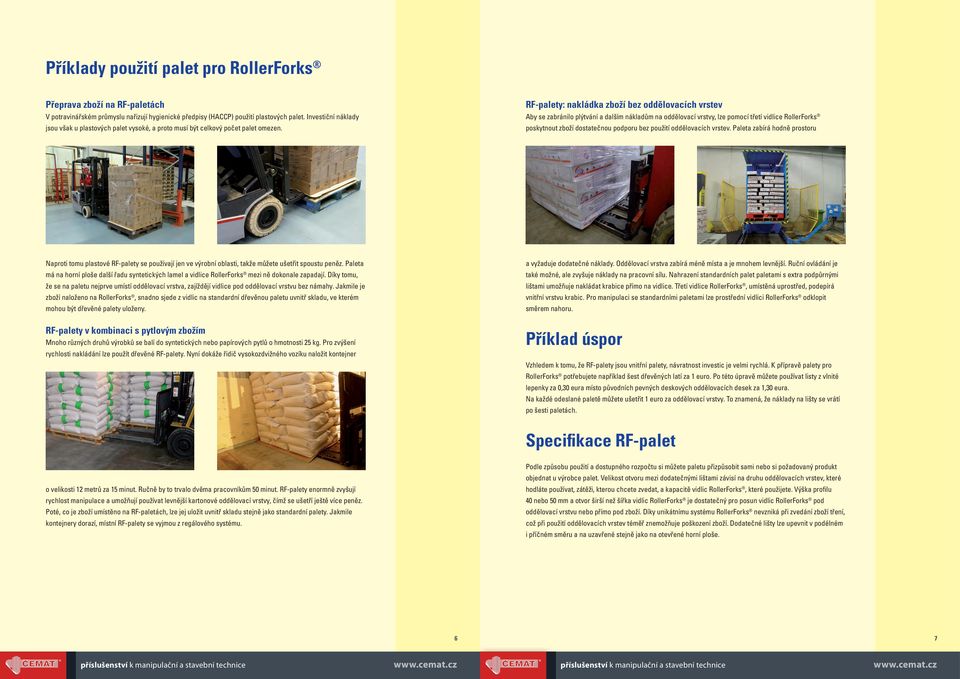

4 Příklady použití palet pro RollerForks Přeprava zboží na RF-paletách V potravinářském průmyslu nařizují hygienické předpisy (HACCP) použití plastových palet. Investiční náklady jsou však u plastových palet vysoké, a proto musí být celkový počet palet omezen. RF-palety: nakládka zboží bez oddělovacích vrstev Aby se zabránilo plýtvání a dalším nákladům na oddělovací vrstvy, lze pomocí třetí vidlice RollerForks poskytnout zboží dostatečnou podporu bez použití oddělovacích vrstev. Paleta zabírá hodně prostoru Naproti tomu plastové RF-palety se používají jen ve výrobní oblasti, takže můžete ušetřit spoustu peněz. Paleta má na horní ploše další řadu syntetických lamel a vidlice RollerForks mezi ně dokonale zapadají. Díky tomu, že se na paletu nejprve umístí oddělovací vrstva, zajíždějí vidlice pod oddělovací vrstvu bez námahy. Jakmile je zboží naloženo na RollerForks, snadno sjede z vidlic na standardní dřevěnou paletu uvnitř skladu, ve kterém mohou být dřevěné palety uloženy. a vyžaduje dodatečné náklady. Oddělovací vrstva zabírá méně místa a je mnohem levnější. Ruční ovládání je také možné, ale zvyšuje náklady na pracovní sílu. Nahrazení standardních palet paletami s extra podpůrnými lištami umožňuje nakládat krabice přímo na vidlice. Třetí vidlice RollerForks, umístěná uprostřed, podepírá vnitřní vrstvu krabic. Pro manipulaci se standardními paletami lze prostřední vidlici RollerForks odklopit směrem nahoru. RF-palety v kombinaci s pytlovým zbožím Mnoho různých druhů výrobků se balí do syntetických nebo papírových pytlů o hmotnosti 25 kg. Pro zvýšení rychlosti nakládání lze použít dřevěné RF-palety. Nyní dokáže řidič vysokozdvižného vozíku naložit kontejner Příklad úspor Vzhledem k tomu, že RF-palety jsou vnitřní palety, návratnost investic je velmi rychlá. K přípravě palety pro RollerForks potřebujete například šest dřevěných latí za 1 euro. Po této úpravě můžete používat listy z vlnité lepenky za 0,30 eura místo původních pevných deskových oddělovacích desek za 1,30 eura. Na každé odeslané paletě můžete ušetřit 1 euro za oddělovací vrstvy. To znamená, že náklady na lišty se vrátí po šesti paletách. Specifikace RF-palet o velikosti 12 metrů za 15 minut. Ručně by to trvalo dvěma pracovníkům 50 minut. RF-palety enormně zvyšují rychlost manipulace a umožňují používat levnější kartonové oddělovací vrstvy, čímž se ušetří ještě více peněz. Poté, co je zboží umístěno na RF-paletách, lze jej uložit uvnitř skladu stejně jako standardní palety. Jakmile kontejnery dorazí, místní RF-palety se vyjmou z regálového systému. Podle způsobu použití a dostupného rozpočtu si můžete paletu přizpůsobit sami nebo si požadovaný produkt objednat u výrobce palet. Velikost otvoru mezi dodatečnými lištami závisí na druhu oddělovacích vrstev, které hodláte používat, zátěži, kterou chcete zvedat, a kapacitě vidlic RollerForks, které použijete. Výška profilu 40 nebo 50 mm a otvor širší než šířka vidlic RollerForks je dostatečný pro posun vidlic RollerForks pod oddělovací vrstvu nebo přímo pod zboží. Díky unikátnímu systému RollerForks nevzniká při zvedání zboží tření, což při použití oddělovacích vrstev téměř znemožňuje poškození zboží. Dodatečné lišty lze upevnit v podélném i příčném směru a na uzavřené stejně jako na otevřené horní ploše. 6 7

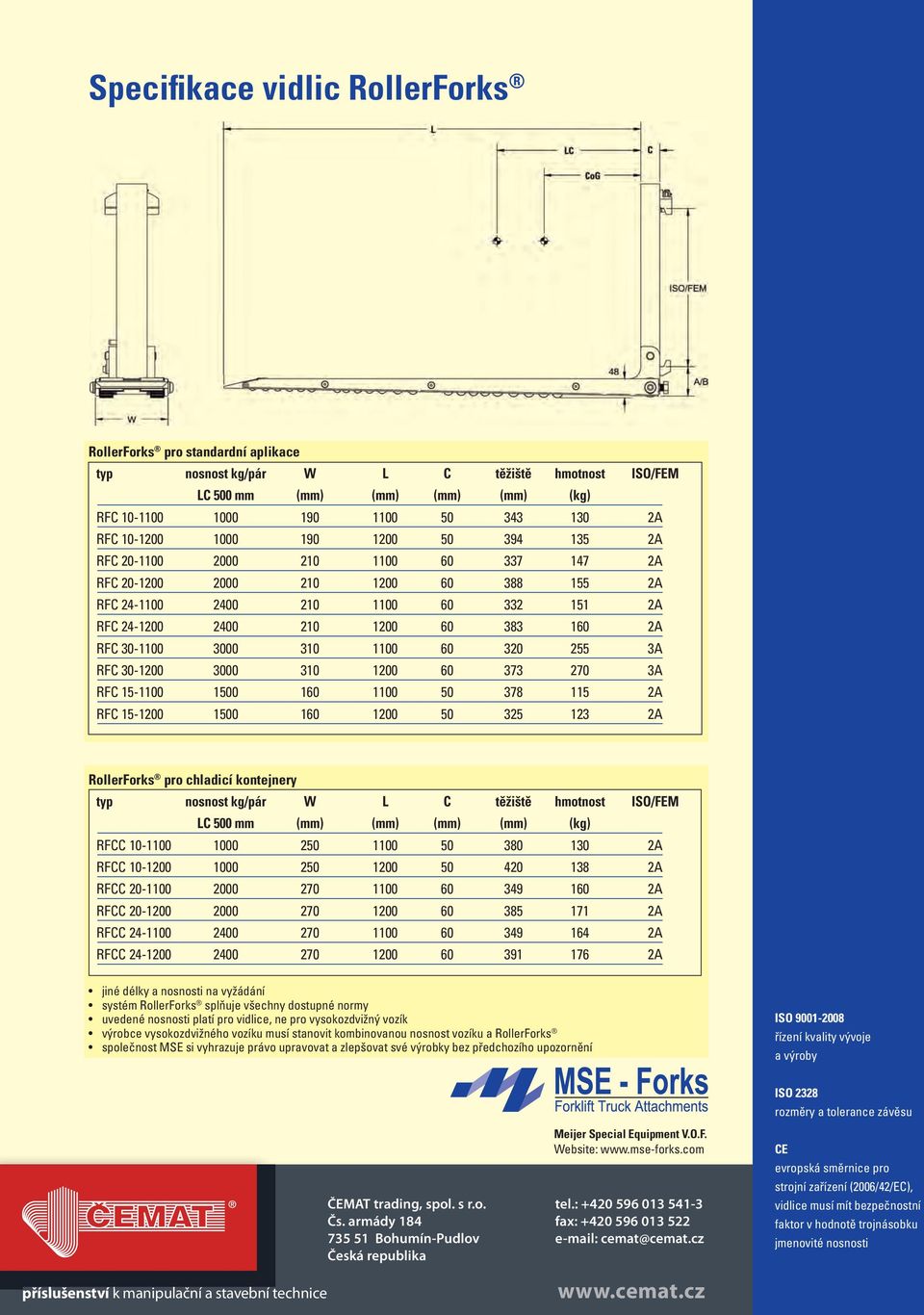

5 Specifikace vidlic RollerForks RollerForks pro standardní aplikace typ nosnost kg/pár W L C těžiště hmotnost ISO/FEM LC 500 mm (mm) (mm) (mm) (mm) (kg) RFC A RFC A RFC A RFC A RFC A RFC A RFC A RFC A RFC A RFC A RollerForks pro chladicí kontejnery typ nosnost kg/pár W L C těžiště hmotnost ISO/FEM LC 500 mm (mm) (mm) (mm) (mm) (kg) RFCC A RFCC A RFCC A RFCC A RFCC A RFCC A jiné délky a nosnosti na vyžádání systém RollerForks splňuje všechny dostupné normy uvedené nosnosti platí pro vidlice, ne pro vysokozdvižný vozík výrobce vysokozdvižného vozíku musí stanovit kombinovanou nosnost vozíku a RollerForks společnost MSE si vyhrazuje právo upravovat a zlepšovat své výrobky bez předchozího upozornění ISO řízení kvality vývoje a výroby příslušenství k manipulační a stavební technice ČEMAT trading, spol. s r.o. Čs. armády Bohumín-Pudlov Česká republika Meijer Special Equipment V.O.F. Website: tel.: fax: cemat@cemat.cz ISO 2328 rozměry a tolerance závěsu CE evropská směrnice pro strojní zařízení (2006/42/EC), vidlice musí mít bezpečnostní faktor v hodnotě trojnásobku jmenovité nosnosti
