Gendex GXDP-700 tak mnohostranný jako praví odborníci.

Transkript

1 Gendex GXDP-700 tak mnohostranný jako praví odborníci. KaVo Imaging Efektivní konfigurace Jednoduchá manipulace Vysoká spolehlivost 2 D 3 D

2 KaVo - spojení Dental Excellence a inovace v zobrazování. Velký objev v zobrazování. Je tomu více než sto let, co Wilhelm Conrad Röntgen objevil rentgenové paprsky. Od té doby se radiologie vyvinula k lékařské a v našem případě dentální nutnosti. Historie společnosti Gendex sahá až do dob pana Röntgena. Gendex je dnes mezinárodní špičkou v dentální radiologii a digitálního zobrazování. Od roku 1893 do roku let zkušeností. Společnost Victor Electric založená v roce 1893 v Chicagu, byla prvním světovým dodavatelem rentgenového vybavení a již od začátku vyráběla množství elektroterapeutických přístrojů. V průběhu let se z ní stal úspěšný podnik. V roce 1926 byla firma začleněna do medicínské skupiny společnosti General Electric. V roce 1983 se osamostatnilo odvětví dentální radiologie pod názvem Gendex. Převzetím evropského zastoupení dentálního rtg. zobrazování od společnosti Phillips v roce 1991 se s konečnou platností společnost Gendex stala světově vůdčím podnikem v oblasti dentální rentgenové diagnostiky. Začleněním společnosti Gendex do dentální skupiny KaVo v roce 2004 tato úspěšná historie plynule pokračuje. Panoramatické zobrazování základ moderního zubního lékařství. Panoramatická projekce byla vyvinuta začátkem 50. let 20. století prof. Paaterem. Na základě vynikajícího zobrazení stavu ústní dutiny pacienta se tato technika stala pro zubní lékaře celosvětově standardním diagnostickým nástrojem. Díky rozsáhlému know-how v panoramatickém zobrazování vyvinula nyní společnost Gendex nové inovativní řešení pro tuto diagnostickou metodu nový GXDP-300. Další krok, další dimenze. Další pokračující vývoj technologie zobrazování má zvláště velký význam v zubním lékařství. Tak lze díky trojrozměrnému zobrazení vyvíjet anatomicky přesné plány ošetření, úspěšně měnit chirurgické postupy a všeobecně zlepšovat péči o pacienta. Pro tuto třetí dimenzi vyvinula společnost Gendex nyní další efektivní řešení nový GXDP-700. Gendex GXDP v 1 PAN CEPH 3D

3 Gendex GXDP-700 To nejlepší ve své kategotii 3 D

4 Váš efektivní vstup do světa 2D / 3D. Síla rozšířitelnosti. GXDP-700 je perfektním řešením pro progresivní stomatologii dynamický, modulární a rozšiřitelný. Růst Vaší praxe a rozšíření nabídky procedur můžete vylepšovat svým tempem a podle svého rozpočtu, hladce a dostupně. Vyberte si podle přání teď nebo později Ceph a 3D. Snímky jsou cenné pro diagnózu a plánování ošetření kazů, endodoncie, ortodoncie, implantátů a dalších chirurgických postupů i vzdělávání pacienta. V každém případě se můžete spolehnout na vynikající kvalitu zobrazení a snadné používání. Gendex GXDP-700 tak mnohostranný jako praví odborníci. PAN CEPH 3D Jeden inovativní systém čtyři modulární možnosti. Nyní i v budoucnu jste díky rozšiřitelným možnostem připaveni pozvednout tuto výkonnou panoramu na další úroveň cephalometrického i 3D (SFOV) zobrazování nebo obojího. Nyní je snadné sestavit systém právě pro Vás: GXDP-700 Panoramatický zobrazovací systém GXDP-700 C Panoramatický a cephalometrický zobrazovací systém GXDP-700 S Panoramatický a 3D CBCT zobrazovací systém GXDP-700 SC Panoramatický, 3D CBCT a cephalometrický zobrazovací systém

5 GXDP-700 nejvyšší kvalita a funkční design. GXDP-700 začíná s robustním systémem se sofistikovaným stylem a ergonomickým funkčním designem. Za elegantním exteriérem s vysokým leskem se ukrývá přístroj se špičkovou elektroniku, odolnými komponenty a robustním ocelovým teleskopickým sloupem. Konstrukce a spolehlivost Gendexu zajišťují dlouhotrvající spolehlivý výkon překonávající evropské standardy kvality. Výkonné funkce odpovídající požadavkům odborníků. 12 programů panorama a 5 ceph. pro komplexní diagnostiku Dále 6 x Ø 4 cm, pro podrobné nálezy (rozšiřitelné na 6 x Ø 8 cm) FocusView FocusView EV Efektivní řešení s jedním nebo dvěma senzory. Díky cephalometrickému rozšíření 2D Gendex nabízí ještě více možností. Zvolte jeden senzor pro přepínání mezi panoramou a ceph. pro maximalizaci Vaší investice nebo zvolte dva senzory pro zvýšení efektivity své práce.

6 Perfektní výsledky okamžitě. 5 snadných kroků k plánování ošetření. 1. Zvolte pacienta 2. Vyberte z možností na dotykovém displeji 3. Polohujte pacienta 4. Zahajte expozici 5. Diagnostikujte a plánujte okamžitě PerfectScout TM pro snadnější tok práce 3D. Práce v 3D nemůže být snadnější. Po polohování pacienta použijte PerfectScout na zaměření se na oblasti, které Vás zajímají. Tato jedinečná funkce zachycuje dva kolmé nízkodávkové snímky, které se zobrazí na dotykovém panelu. Odsud se lze zaměřit na oblast zájmu - jednoduše přetáhněte kurzor na místo a poté spusťte skenování. Dotykový displej GXDP-700 snadná a intuitivní funkčnost. Intuitivní ovládání dotykového displeje GXDP-700 zjednodušuje, zefektivňuje a urychluje výběr zobrazovaných výběrů. Členové týmu jistě ocení snadno čitelné displeje se snadno pochopitelnou grafikou.

7

8 Spolehlivost znamená pokaždé zopakovanou kvalitu. Síla opakovatelnosti. Chápeme důležitost poskytování rychlého, jednoduchého a přímého řešení zobrazování pro Váš tým, které Vám zajistí konzistentní zobrazení. S GXDP-700 profitujete z výkonného produktu, který splňuje svůj hlavní cíl vysoce kvalitní snímky, a to pokaždé. Díky poskytovaným funkcím a promyšleným nástrojům včetně EasyPosition může jakýkoliv člen Vašeho týmu získat čisté detailní snímky, a to snadno a konzistentně. Tento typ opakovatelnosti dodá personálu jistotu a Vám výhodu správné a rychlé diagnózy. Spolehlivé výsledky s EasyPosition. Pět uživatelsky přátelských nástrojů umožňuje členům klinického týmu rychle a snadno polohovat pacienta. Snadno přístupné sloupové ovladače Robustní podpěra brady Ergonomická držadla pro větší pohodlí pacienta Plně upravitelné polohování pacienta s podpěrou hlavy Laserové zarovnávací paprsky pacienta přesně navádějí do pozice

9 Zlepšete průběh práce. Pracujte rychleji a efektivněji se SmartLogic Technology. SmartLogic Technology je společná všem systémovým konfiguracím a exkluzivní pro Gendex. Při snímání ve 2D a 3D SmartLogic ukládá nejčastěji používaná nastavení, takže doba nastavování se sníží a tok práce se optimalizuje. Optimalizujte tok práce s VixWin Software. Využijte VixWin Platinum ke zobrazování 2D a integrujte s Invivo5 ke 3D, nejen kvůli ohromující jasnosti snímku, definování a vylepšené diagnostice, ale i rychlé a efektivní práci. VixWin Platinum hladce spojí a sdílí informace o pacientovi se všemi hlavními programy správy praxe přes VixLink a VDDS-Media. Jedním kliknutím se přesunete ze správy praxe do VixWin Platinum a zachytíte a máte přístupné všechny pacientovy snímky ve 2D a 3D.

10 2D zobrazení základ moderní dentální diagnostiky. Standardní panorama Antero-posterior ceph Bitewing Latero-laterál ceph Ortogonální projekce Příklady jsou výtahem ukazujícím pouze několik z mnoha dostupných programů.

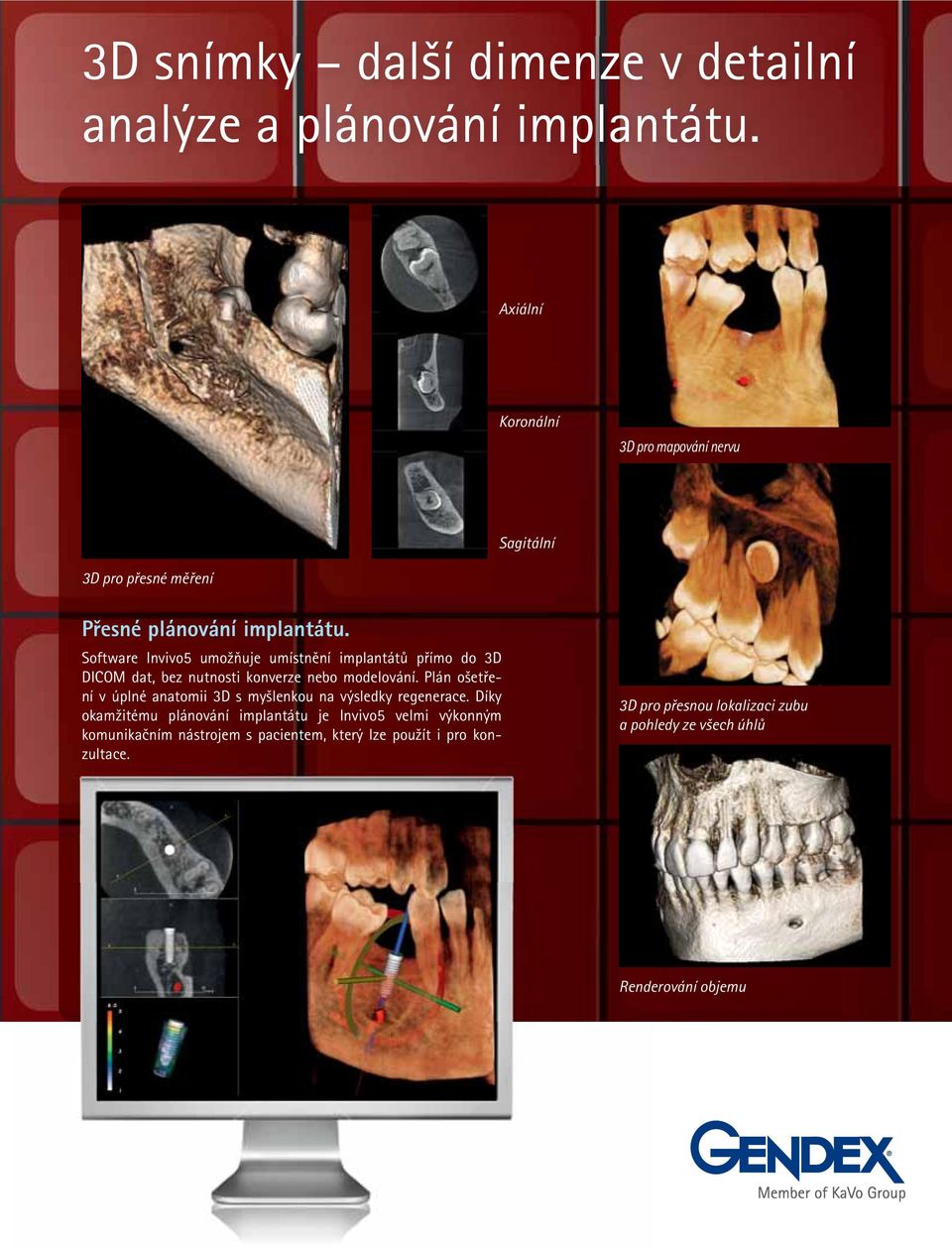

11 3D snímky další dimenze v detailní analýze a plánování implantátu. Axiální Koronální 3D pro mapování nervu Sagitální 3D pro přesné měření Přesné plánování implantátu. Software Invivo5 umožňuje umístnění implantátů přímo do 3D DICOM dat, bez nutnosti konverze nebo modelování. Plán ošetření v úplné anatomii 3D s myšlenkou na výsledky regenerace. Díky okamžitému plánování implantátu je Invivo5 velmi výkonným komunikačním nástrojem s pacientem, který lze použít i pro konzultace. 3D pro přesnou lokalizaci zubu a pohledy ze všech úhlů Renderování objemu

12 Technické specifikace Hmotnost 200 kg (bez ceph.) POŽADAVKY NA PC MINIMUM DOPORUČENÉ Výška opěrky brady standardní sloup: mm (±10 mm) krátký sloup: mm (±10 mm) Operační systém Microsoft Windows XP se Servicepack SP3 Microsoft Windows 7 64 bitů Vzdálenost centrování snímků 500 mm (± 10 mm) Procesor Intel Core i5 se 2 GHz Intel i7core 2.6 GHz Síťové napětí VAC 50/60Hz Paměť 4 GB 8 GB Síťová přípojka 10 A při 230 VAC, 15 A při 110 VAC Harddisk 500 GB 1 TB Anodové napětí Anodový proud Ohnisko Filtrace 2D senzor velikost pixelu 3D FOV kv max. 16 ma 0,5 podle IEC (1993) celková filtrace >3,2 mm Al 100 mikronů 61 x 41 mm (v x h) optional 61 x 78 mm (v x h) Grafická karta (GPU)t Displej Síť USB Myš Ovladač NVidia GForce GTX 460 NVvidia ovladač x 1024, 24 bitů 2 rozhraní, každé s 1 GB 2 volné porty USB 2.0 Myš s rolovacím kolečkem GxPicture 3.2 NVidia Quadro FX 3800 NVvidia ovladač x 1200, 32 bitů 2 rozhraní, každé s 1 GB 2 volné porty USB 2.0 Myš s rolovacím kolečkem GxPicture 3.2 nebo vyšší Pan. velikost snímku 2-4 MB (65536 stupňů šedé) Standardy IEC mimo dosah pacienta IEC Cphf. velikost snímku 3-5 MB (65536 stupňů šedé) 3D velikost snímku MB (DICOM) Možnosti MOŽNOSTI ZAŘÍZENÍ Senzor pro panoramu x SOFTWARE VixWin Standardní kancelářská licence 538 mm (22,9 palců) Senzor pro dvojí použití pro panorama/hlav. 3D možnost (FoV: 6 x 4) x o Standardní DICOM Pokročilý DICOM o o Mat.-Nr /11 cz Technické změny vyhrazeny. Mírné barevné odchylky jsou podmíněny technikou tisku. Copyright KaVo Dental GmbH. 3D rozšíření (FoV: 6 x 8) o SOFTWARE InVivo Ceph. rameno levá/ o pravá montáž Primární licence Dotykový displej levá/ pravá montáž x Sekundární licence 4 síťové licence 2 pevně montované senzory o Databáze implantátů Modul stehy PŘÍSLUŠENSTVÍ Úvodní souprava se základním příslušenstvím Skusový blok Modul 3D hlava-analýza Module Medical Design Studio Skusové tyčinky o Opěrka brady pro bezzubé o pacienty Skusová tyčinka pro o bezzubé pacienty TMJ opěrka dlouhá o TMJ opěrka krátká o Hygienické návleky o na skusový blok Hygienické návleky na o opěrku nosu Základní deska pro před o váděcí přístroje TITUL Standard x na objednávku o objednat zvlášť o o o mm (54,2-85,7 palců) Opěrka brady nahoru mm (37,7-69,2 palců) Opěrka brady dolů mm (35,3-66,8 palců) 2005 mm (78,4 palců) 78 ø 956 mm (38 palců) mm (64,4-96,1 palců) 210 mm (8,2 palců) 1405 mm (55,3 palců) 1300 mm (51,1 palce) 1160 mm (45,7 palců) KaVo CZ s.r.o., Türkova 2319/5b, Praha tel.: , fax: ,
