1 LEDVANCE.CZ SubstiTUBE Trubice Retrofit LED se svítivostí lm a účinností 50 lm/w. Světlo je osobní LED trubice SubstiTUBE Průkopnická osvětlovací řešení s prokázanými úsporami

2 SubstiTUBE Connected SubstiTUBE T8 Connected Řízení osvětlení je tak jednoduché Bezdrátové řízení osvětlení prostřednictvím ZigBee : Díky SubstiTUBE Connected můžete profitovat ze skutečné inovace. Až 50 trubic T8 LED lze propojit se senzorem a plynule stmívat. A na jejich montáž potřebujete jen šroubovák. Světla se nemusí vzájemně propojovat kabely! Stěží najdete jednodušší způsob vytvoření profesionálního systému řízení osvětlení. SubstiTUBE Advanced T8 Connected: Náhrada za zářivky T8 v délce 200 mm a 500 mm Pro zářivky řízené konvenčními předřadníky (CCG) nebo 230 V Vysoká účinnost až 50 lm/w Světelný tok až lm Dlouhá životnost až hodin. Pět let záruka 2 Senzory SubstiTUBE Connected: K dispozici jsou různé senzory PIR s čidly denního světla a pohybu pro nejširší možnosti využití Senzor řídí až 50 LED trubic SubstiTUBE Advanced T8 Connected Komunikace mezi senzorem a LED trubicemi probíhá prostřednictvím standardu ZigBee Montáž se provádí pomocí šroubováku - není potřeba laptop ani smartphone/tablet Ideální oblasti využití: Výrobní prostory Sklady (včetně skladovacích prostor typu high-bay) Parkovací domy Chodby Bezdrátové řízení pro zajištění nejvyšší úrovně účinnosti: SubstiTUBE Advanced T8 Connected nabízí funkci plynulého stmívání, senzory pohybu a světla a uspoří až 90 % energie spotřebované srovnatelnými zářivkami. L70/B50 2 Další informace a kompletní záruční podmínky naleznete na adrese 2

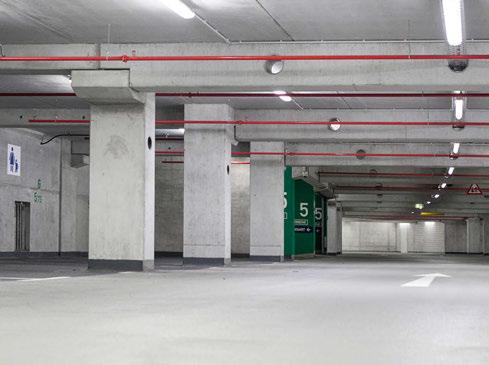

3 SubstiTUBE T5 SubstiTUBE Advanced T5/T5 UO Tenké LED trubice s velkým účinkem Svítidla T5 lze nyní snadno modernizovat na nejnovější energeticky úspornou technologii LED bez sebemenší nutnosti nových elektrických rozvodů - díky novým SubstiTUBE Advanced T5. Díky integrovanému ECG předřadníku jsou LED trubice s průměrem 6 mm skutečnou plug & play náhradou za tradiční zářivky T5 s 49 W a 80 W. Lze dokonce zachovat kontrolní plombu stávajících svítidel. Sklo SubstiTUBE Advanced T5 a T5 UO: Náhrada za zářivky T5 s 49 W a 80 W Vzhled a dojem zářivky díky skleněnému tělesu Světelný tok až lm Vysoká účinnost až 50 lm/w Mimořádně dlouhá životnost až hodin. Pět let záruka 2 Ideální oblasti využití: Pro sklady a chodby, parkovací domy a obchodní prostory Výstup UO (Ultra Output) pro prostory s obzvláště vysokými nároky na osvětlení, jako jsou kanceláře L70/B50 2 Další informace a kompletní záruční podmínky naleznete na adrese 3

4 SubstiTUBE Universal SubstiTUBE T8 Universal Jedna univerzální S novými trubicemi SubstiTUBE Advanced T8 UO Universal již nemusíte přemýšlet o používané technologii předřadníku. Inovativní LED trubice vše v jednom poskytují stejně silný výkon ve svítidlech s předřadníkem ECG i CCG. To uživatelům nejen velmi usnadňuje provoz, ale nemusí díky tomu skladovat dvojnásobný počet světelných zdrojů. Díky výstupu UO je také nejlépe vybavena pro náročné osvětlovací systémy. Skutečný univerzální génius. SubstiTUBE Advanced T8 UO Universal: Náhrada za zářivky T8 v délce 200 mm a 500 mm LED trubice pro všechny technologie předřadníků Vysoká účinnost až 50 lm/w Výstup UO - světelný tok až lm V barvách světla 840 a 865 Dlouhá životnost až hodin. 2 Pět let záruka 3 Ideální oblasti využití: Skvělé pro použití ve skladech a výrobních halách Seznamy kompatibilních produktů pro ECG (předřadník) jsou k dispozici na 2 L70/B50 3 Další informace a kompletní záruční podmínky naleznete na adrese Nezávislost na předřadnících: SubstiTUBE Advanced T8 UO Universal jsou skvělé na místech s vysokými nároky na světelný tok. 4

5 SubstiTUBE Standardní produktová řada SubstiTUBE Advanced / Value T8 Silný základ Několik významných zdokonalení bylo provedeno také v produktové řadě SubstiTUBE. Pokročilé verze mají silný výkon se zvýšenou účinností až 50 lm/w. Pro ekonomicky optimalizované osvětlení slouží zcela přepracované LED trubice SubstiTUBE Value T8 lépe než kdy předtím jako ekonomická alternativa ke konvenčním zářivkám. SubstiTUBE Advanced T8: Náhrada za zářivky 600, 200 a 500 mm Vysoká účinnost až 50 lm/w Světelný tok až lm Životnost až hodin Barvy světla 830, 840 a 865 Advanced EM-R pro svítidla řízená předřadníkem CCG nebo svítidla připojená do sítě; s otočnými koncovkami Advanced HF pro svítidla řízená předřadníkem ECG Pět let záruka 2 Ideální oblasti využití: Pro standardní profesionální použití Pro výrobní zařízení, sklady, obchodní prostory, podzemní garáže a chodby SubstiTUBE Value T8 EM und HF: Účinnost až 00 lm/w V barvách světla 830, 840 a 865 Životnost až hodin Vzhled a dojem zářivky díky celoskleněnému tělesu Tři roky záruka 2 Ideální oblasti využití: Pro ekonomicky optimalizované osvětlení Schodiště, garáže a sklepy Domácnosti Sklo L70/B50 2 Další informace a detailní záruční a obchodní podmínky najdete na: 5

6 SubstiTUBE Představení produktů SubstiTUBE Hodnotné osvětlení Zářivé osvětlení, jedinečná technologie: Nové SubstiTUBE LED trubice překonávají konvenční zářivky T8 a T5 v mnoha ohledech. Plug & Play Rychlá, jednoduchá a bezpečná výměna světelných zdrojů bez nových elektrických rozvodů Design Zvláštní cena za mimořádnou kvalitu designu od German Design Council Účinnost Až do úrovně jasnosti 50 lm/w Energetické úspory Až 70 % ve srovnání se zářivkami Až 90 % se SubstiTUBE Advanced T8 Connected pro bezdrátové stmívání Úspornost Návratnost nákladů na výměnu je jen šest měsíců Životnost Až pětkrát delší než u konvenčních zářivek i 3 roky záruka 5 záruka let Bezpečnost SubstiTUBE Advanced EM/HF a Advanced UO EM Záruka Záruka na produkt v délce tří až pěti let - další informace na: Start světelného zdroje Okamžité světlo 00 % bez blikání, ideální pro použití se senzory Celková energetická účinnost a rozložení světla zdroje bude záviset na designu svítidla 6

7 SubstiTUBE Segmenty SubstiTUBE Obrovský výběr, skutečné inovace Ještě širší výběr, ještě více kvality - a navíc inovace, které přinášejí skutečnou přidanou hodnotu: Nová produktová řada SubstiTUBE nabízí osvětlovací řešení šitá na míru. A s pomocí společnosti LEDVANCE získáte podporu partnera s vysokou úrovní zkušeností a orientací na zákazníka. SubstiTUBE T8 Advanced Connected Senzorem ovládané LED trubice pro bezdrátové stmívání bez potřeby nových elektrických rozvodů: Advanced T8 EM Connected SubstiTUBE T8 Advanced UO Náročné osvětlovací systémy s vysokým světelným tokem: Advanced T8 UO Universal Advanced T8 UO HF Advanced T8 UO EM-R T8 lm T lm T5 lm SubstiTUBE T5 Advanced UO Náročné osvětlovací systémy se zvláště vysokým světelným tokem: Advanced T5 UO SubstiTUBE T8 Advanced LED trubice pro standardní osvětlení: Advanced T8 HF Advanced T8 EM-R T lm T lm T5 lm SubstiTUBE T5 Advanced LED trubice pro standardní osvětlení: Advanced T5 SubstiTUBE T8 Value LED trubice pro ekonomicky orientované osvětlení: Value T8 HF Value T8 EM EM pro typy řízené předřadníky CCG R s otočnými koncovkami HF pro typy řízené předřadníky ECG UO = ultra výkon Universal pro zářivky řízené předřadníky CCG i ECG 7

8 SubstiTUBE Vzorové kalkulace SubstiTUBE Vyplatí se to Energetická účinnost, životnost, záruka: LED trubice SubstiTUBE LED mají mnoho silných stránek. Když je všechny sečtete, dojdete k jedinému závěru: Návratnost nákladů na výměnu zářivek za SubstiTUBE v komerčních prostorech je kratší než jeden rok. Po uplynutí této doby již budete každou hodinu provozu jen spořit, spořit a spořit - skutečné peníze, energii a emise CO 2. Zde je příklad návratnosti nákladů v průmyslové společnosti Základ pro kalkulaci: 24 měsíců, dva roky, provozních hodin Doba provozu: Pět dní/týden, 52 týdnů, 24 hodin/den Typ světelného zdroje Standard T8 FL 54 W.500 mm SubstiTUBE Advanced T8 EM-R GTin Počet světelných bodů 00 jednotek 00 jednotek Příkon systému 72 W 2 W Světelný tok lm Střední doba života h h Provozní hodiny za rok h h Provozní hodiny za 5 let h h Náklady na výměnu světelného zdroje,70 /jednotka 22,00 /jednotka Náklady na výměnu 5,00 /jednotka 5,00 /jednotka Náklady na elektřinu 2 0,2 /KWh 0,2 /KWh Produkce CO 2 0,5 kg CO 2 /kwh 0,5 kg CO 2 /kwh Pravděpodobná výměna světelných zdrojů 2,4 let 8,0 let Úspory dosažené díky používání trubic SubstiTUBE LED Potřebné zdroje během 5 let 300 zdrojů 00 zdrojů Náklady na zdroje během 5 let Náklady na výměnu během 5 let Spotřeba energie během 5 let kwh kwh kwh Náklady na energii během 5 let Celkové náklady během 5 let Produkce CO 2 během 5 let kg CO kg CO kg CO 2 Úspory během životnosti produktu 306 /zdroj Předpokládaná návratnost 0,53 let Úspory energie za rok 3.89 Předpokládaná celková úspora během 5 let Výkon systému = výkon zdroje + ztráty na předřadníku 2 Průměrná cena elektřiny pro velkoodběratele v Německu, 205 (zdroj: Statista) Kalkulátor LEDVANCE TCO Použijte náš kalkulátor TCO pro snadné stanovení potenciálních úspor u vašich projekt u: 8

9 SubstiTUBE Standardní produktová řada SubstiTUBE Která technologie je pro vás vhodná? Nejste si jisti, kterou technologii (světelné zdroje EM nebo HF) potřebujete pro své svítidlo? Náš tip vám nabízí dva způsoby, jak to zjistit. Ověření pomocí startéru: Podívejte se, zda svítidlo, v němž chcete použít nový světelný zdroj, má startér. Pokud ano, potřebujete SubstiTUBE Advanced T8 EM nebo Value T8 EM pro provoz s předřadníky CCG. Pokud ne, měli byste použít variantu kompatibilní s předřadníky ECG. Ověření pomocí startéru: SubstiTUBE EM TIP SubstiTUBE HF Ověření pomocí kamery: Pokud je fungující zářivka T8 stále namontována do svítidla, prohlédněte ji pomocí digitální kamery (např. ve vašem smartphonu nebo tabletu). Pokud světlo bliká, potřebujete SubstiTUBE Advanced T8 EM nebo Value T8 EM pro provoz s předřadníky CCG. Pokud ne, měli byste použít variantu kompatibilní s předřadníky ECG. Ověření pomocí kamery: SubstiTUBE EM SubstiTUBE HF Seznamy kompatibilních produktů a další informace jsou k dispozici na CHYTRÉ: Chcete-li si být jisti i bez provádení overení, meli byste jednoduše zvolit novou trubici SubstiTUBE Advanced T8 UO Universal, protože toto chytré rešení vše v jednom bude fungovat v každém prípade. 9

10 Technické údaje SubstiTUBE SubstiTUBE Přehled technických údajů Sklo Sklo Označení výrobku Číslo výrobku (GTin) 2 SubstiTUBE Advanced T5 HF UO G5 pro svítidla s předřadníkem ECG 4 ST5AU-.5m-37W-840-HF > A++ 05 ST5AU-.5m-37W-865-HF > A++ 05 SubstiTUBE Advanced T5 HF G5 pro svítidla s předřadníkem ECG 4 ST5A-.5m-25W-840-HF > A++ 05 ST5A-.5m-25W-865-HF > A++ 05 SubstiTUBE Advanced T8 EM, Connected G3, 230 V pro svítidla s předřadníkem CCG ST8AU-.2m-6W-840-CON > A++ 0 ST8AU-.2m-6W-865-CON > A++ 0 ST8AU-.5m-24W-840-CON > A++ 0 ST8AU-.5m-24W-865-CON > A++ 0 SubstiTUBE Connected Sensors Typ Typ sensoru Číslo výrobku (GTin) Instalace Doporučená výška instalace Druh ochrany Napětí Frekvence Použití SubstiTUBE Sensor IS 3360 Pasivní infračervený Strop 2,50 4,00 m IP V 50 Hz Garáže SubstiTUBE Sensor IS 345 Pasivní infračervený Strop 2,50 5,00 m IP V 50 Hz Chodba SubstiTUBE Sensor IS 345 MX Pasivní infračervený Strop, chodba 4,00 2,00 m IP V 50 Hz Průmysl, skladiště Označení výrobku Číslo výrobku (GTin) 2 SubstiTUBE Advanced T8, Universal G3, 230 V pro svítidla s předřadníky CCG i ECG ST8A-.2m-6W-840-UN > A++ 04 ST8A-.2m-6W-865-UN > A++ 04 ST8A-.5m-24W-840-UN > A++ 04 ST8A-.5m-24W-865-UN > A++ 04 SubstiTUBE Advanced T8 EM-R UO, s otočnými koncovkami G3, 230 V pro svítidla s předřadníkem CCG ST8AU-.2m-6W-840-EM > A++ 02 ST8AU-.2m-6W-865-EM > A++ 02 ST8AU-.5m-24W-840-EM > A++ 02 ST8AU-.5m-24W-865-EM > A

11 Technické údaje SubstiTUBE Označení výrobku Číslo výrobku (GTin) 2 SubstiTUBE Advanced T8 EM-R, s otočnými koncovkami G3, 230 V pro svítidla s předřadníkem CCG ST8A-0.6m-7.3W-830-EM , > A++ 02 ST8A-0.6m-7.3W-840-EM , > A++ 02 ST8A-0.6m-7.3W-865-EM , > A++ 02 ST8A-.2m-4W-830-EM > A++ 02 ST8A-.2m-4W-840-EM > A++ 02 ST8A-.2m-4W-865-EM > A++ 02 ST8A-.5m-20W-830-EM > A++ 02 ST8A-.5m-20W-840-EM > A++ 02 ST8A-.5m-20W-865-EM > A++ 02 SubstiTUBE Value T8 EM G3, 230 V pro svítidla s předřadníkem CCG ST8V-0.6m-8W-830-EM > A+ 03 ST8V-0.6m-8W-840-EM > A+ 03 ST8V-0.6m-8W-865-EM > A+ 03 ST8V-.2m-7W-830-EM > A+ 03 ST8V-.2m-7W-840-EM > A+ 03 ST8V-.2m-7W-865-EM > A+ 03 ST8V-.5m-20W-830-EM > A+ 03 ST8V-.5m-20W-840-EM > A+ 03 ST8V-.5m-20W-865-EM > A+ 03 SubstiTUBE Advanced T8 HF UO G3 pro svítidla s předřadníkem ECG 4 ST8A-.5m-25W-840-HF UO > A++ 0 ST8A-.5m-25W-865-HF UO > A++ 0 SubstiTUBE Advanced T8 HF G3 pro svítidla s předřadníkem ECG 4 ST8A-0.6m-8W-830-HF > A++ 0 ST8A-0.6m-8W-840-HF > A++ 0 ST8A-0.6m-8W-865-HF > A++ 0 ST8A-.2m HF , > A++ 0 ST8A-.2m HF , > A++ 0 ST8A-.2m HF , > A++ 0 ST8A-.5m-2W-830-HF > A++ 0 ST8A-.5m-2W-840-HF > A++ 0 ST8A-.5m-2W-865-HF > A++ 0 SubstiTUBE Value T8 HF G3 pro svítidla s předřadníkem ECG 4 ST8V-0.6m-8W-830-HF > A+ 03 ST8V-0.6m-8W-840-HF > A+ 03 ST8V-0.6m-8W-865-HF > A+ 03 ST8V-.2m-7W-830-HF > A+ 03 ST8V-.2m-7W-840-HF > A+ 03 ST8V-.2m-7W-865-HF > A+ 03 ST8V-.5m-20W-830-HF > A+ 03 ST8V-.5m-20W-840-HF > A+ 03 ST8V-.5m-20W-865-HF > A+ 03 Všechny technické parametry se vztahují k celému světelnému zdroji. Kvůli složitým výrobním procesům diod jsou uváděné typické hodnoty parametrů LED zdrojů čistě statistickými veličinami. Nemusí nutně odpovídat skutečným technickým parametrům každého jednotlivého výrobku, které se mohou od typických hodnot odchylovat 2 L70/B50 3 Předběžné údaje 4 Hodnoty pro použití s referenčním předřadníkem ECG

12 LEDVANCE GmbH Parkring Garching / Munich Germany LEDVANCE s.r.o. U Slavie 540/2a Praha 0 Česká republika Tel info.cz@ledvance.com LEDVANCE s.r.o. Štúrova Nitra Slovenská republika Tel info.sk@ledvance.com LEDVANCE nástroje S našimi mobilními aplikacemi a online nástroji můžete vypočítat potenciální úspory vašeho příštího LED projektu, najít ten správný zdroj nebo svítidlo a procházet nejnovější katalogy. LEDVANCE příběhy Zajímavé příběhy ze světa osvětlení. Načerpejte inspiraci z článků, rozhovorů, videí a infografik - vše ze zajímavého úhlu pohledu W007CZ 08/6 Co LEDVANCE SM MK-S TRA Vyhrazujeme si právo na provedení změn bez upozornění. S výhradou omylu. Držitel licence značky pro obecné osvětlování. LEDVANCE.CZ
