Taneèní centrum EDEN. vypracovala: PETRA SKYVOVÁ

Transkript

1 vypracovala: PETRA SKYVOVÁ vedoucí diplomové práce: doc. akad. arch. Vladimír Soukenka ústav Interiéru a výstavnictví 15115, FA ÈVUT letní semestr 2011/2012

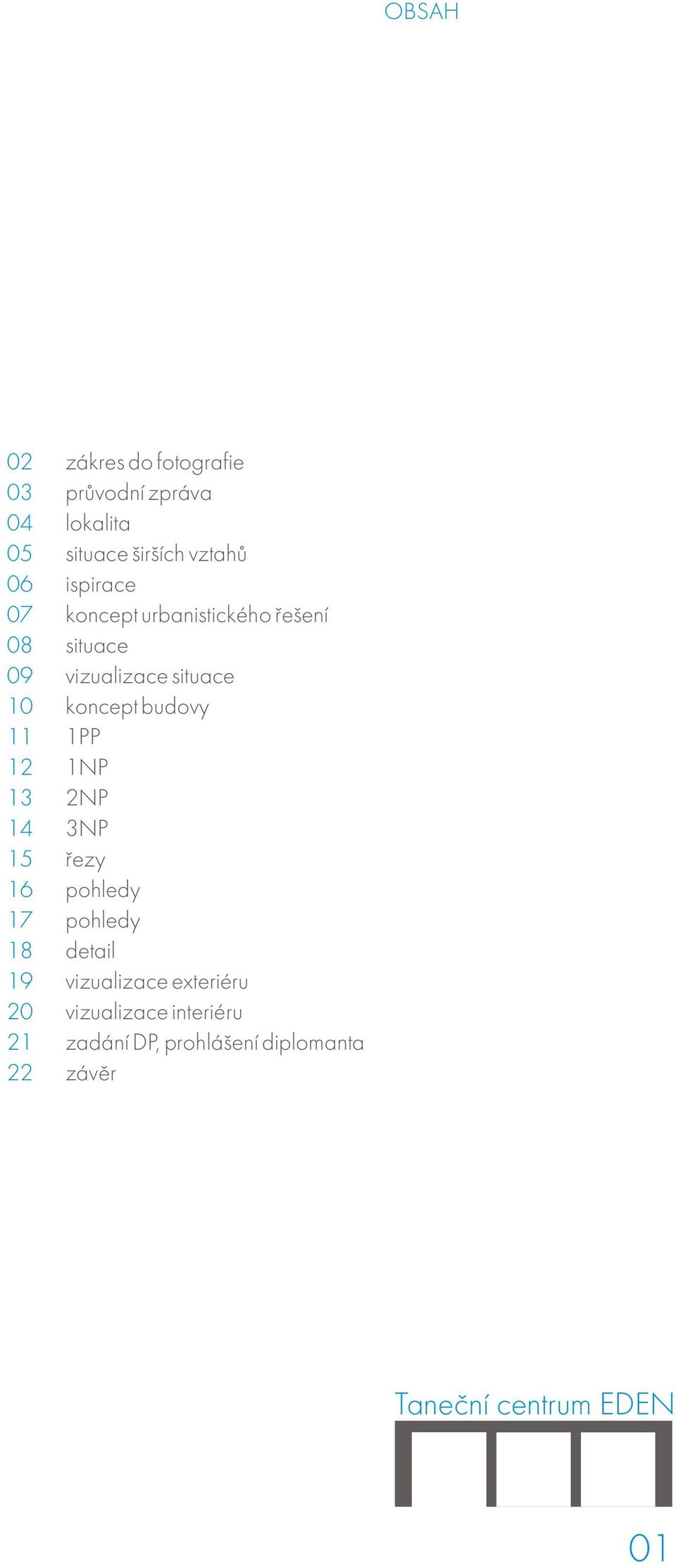

2 OBSAH zákres do fotografie prùvodní zpráva lokalita situace širších vztahù ispirace koncept urbanistického øešení situace vizualizace situace koncept budovy 1PP 1NP 2NP 3NP øezy pohledy pohledy detail vizualizace exteriéru vizualizace interiéru zadání DP, prohlášení diplomanta závìr 01

3 ZÁKRES DO FOTOGRAFIE 02

4 ZADÁNÍ Zadáním diplomové práce bylo navrhnout na místo uzavøeného kulturního domu v Praze 10 Vršovicích kulturní stavbu s organickým propojením spoleèenských funkcí a vazbou na úpravu parteru. Návrhem vlastního stavebního programu vyøešit funkèní návaznosti na pøilehlé nákupní støedisko TESCO, sportovní stadion SLÁVIA a obecní úøad Prahy 10. Funkèní náplò: taneèní sály se zázemím, potøebnou administrativou a spoleènými prostorami, kavárna, podzemní parkování. ZÁKLADNÍ ÚDAJE O STAVBÌ Stavba: Místo stavby: Vršovická, è.p. 1486, Praha Vršovice, Zastavìná plocha: 3069 m² CHARAKTERISTIKA OBLASTI Kulturní dùm Eden ve Vršovicích se nachází na hranici nìkdejšího zábavního parku Eden. Ten byl nejvíce využíván v období mezi dvìma svìtovými válkami. V roce 1935 byla zbourána horská dráha a nìkteré další atrakce a zábavní park zanikl. Na èásti parku pak postupnì vznikl velký sportovní areál Slavie Praha s fotbalovým stadionem, atletickým stadionem, víceúèelovou sportovní halou, plaveckým areálem a hokejovým stadionem. Fotbalový stadion byl v roce 2008 nahrazen souèasnou Synottip arenou. V roce 1980 ONV Prahy 10 nechal vystavìt Kulturní dùm Eden. Objekt mìl tøi provozy. Víceúèelový sál, kinosál a restauraci. Autory projektu byli ing. arch. Hana Pešková a ing. arch Dalibor Pešek. Od roku 2005 do souèasnosti je Kulturní dùm uzavøen kvùli plánované rekonstrukci. Mezi ulicemi Vršovická a U Slavie býval pak se zelení. V roce 2006 bylo na místì parku postaveno Nákupní centrum EDEN s podzemním parkováním a pøedprostorem s kruhovou fontánou. V souèasné dobì funguje tato oblast pøedevším pro návštìvníky nákupního centra. Kolem kulturního domu se prochází smìrem k pøilehlým panelovým domùm a radnici Prahy 10. ARCHITEKTONICKÉ A PROVOZNÍ ØEŠENÍ Hlavní myšlenkou Taneèního centra je vytvoøit alternativy taneèních prostorù, které umožòují návštìvníkùm vìnovat se rùzným druhùm tance a pohybu. Budova obsahuje 6 odlišnì velkých taneèních sálù, 2 hudebny, hygienické zázemí, potøebnou administrativu a kavárnu s 32 místy. Jádrem konceptu je hlavní schodištì budovy, které zároveò slouží jako tribuna. Její pohled smìøuje do hlavního, nejvìtšího sálu a rozšiøuje se dál v exteriéru. Takto vzniká kolem celého sálu tribuna ve tvaru U, ze které je možno pozorovat nejen konkrétní vystoupení a akce, ale i jednotlivé kurzy a zkoušky taneèních souborù. Stejnì tak je možné využít tribuny schodištì k posezení, diskusím, drobným vystoupením nebo jen k èekání na další kurz. Sklenìné tabule hlavního sálu je možné otevøít do exteriéru, a tím propojit diváka s vystoupením. Vchod do budovy smìøuje do øešeného pøedprostoru nákupního a taneèního centra. Na pravé stranì od vstupu se nachází kavárna se zázemím. Ve støední èásti je vstupní hala s recepcí a hlavním schodištìm. Odtud se vlevo vchází do hlavního sálu. V zadní pravé èásti je velký sál, jehož dìní uvnitø lze sledovat pøes sklo z galerie. Z prostoru galerie se také vstupuje na WC pro návštìvníky kavárny a ostatní, kteøí nejdou do šaten. V zadní èásti smìrem od námìstí jsou šatny pro taneèníky a jejich uèitele, pøípadnì pro úèinkující na vystoupeních. Nad šatnami je vloženo podlaží s hudebnami, sklady a kanceláøí. Ve 3.NP je rozlehlá hala, ve které je èajovna s posezením a prostor pro prezentaci taneèního centra (galerie fotografií, profily uèitelù ). Hala slouží k setkávání lidí a komunikaci. Dále jsou tu další 4 taneèní sály sál se stupni (demontovatelná tribuna), zkušebna, malý sál a klidný sál, který má omezené osvìtlení oproti ostatním sálùm a je intimnìjší. V èásti šaten jsou umístìny bezbariérové šatny. V 1PP je parkovištì s 88 místy, strojovna vzduchotechniky a vytápìní, sklad a zázemí kavárny. Vjezd do tohoto podlaží je ze smìru od úøadu mìstské èásti. Jako hlavní vertikální komunikace v budovì slouží hlavní schodištì s tribunou, dále pak schodištì v èásti šaten a bezbariérový výtah. Budovu lze využít nejen pro vedení jednotlivých kurzù tance, ale jednotlivé sály je možné pronajímat i jako zkušebny pro soubory divadel a pro amatérské taneèní soubory. Dále lze budovu využít pro poøádání rùzných vystoupení, workshopù, semináøù, plesù, soutìží a dalších akci, které se tance týkají. Vzhledem ke konkrétnímu pohybovému zamìøení budovy je celý prostor možno pøizpùsobit všem alternativám a poskytnout adekvátní zázemí pro tyto akce. Pøíklady využití jednotlivých sálù: 1NP Hlavní sál (360 m²) : standardní tance, latinskoamerické tance, taneèní pro støedoškoláky, balet, moderní tance, etno tance, mažoretky, roztleskávaèky Velký sál (260 m²): stejnì jako Hlavní sál, dále orientální tance, aerobic, rytmika pro dìti, zkušebna amatérských skupin 2NP Hudebny (68 m²): zkušebna hudebních skupin, bubnování 3NP Stupòovitý sál (177 m²): dramatický kroužek, zkušebna divadelních souborù, malé koncerty, pìvecký sbor, orchestr, pøednášky Zkušebna (90 m²): bubnování, meditace, meditaèní zpìv, soukromé kurzy tance, zkušebna taneèních skupin Malý sál (177 m²): workshopy a kurzy, orientální tance, tance pro dìti, pilates, tance pro duši, meditace v tanci, zkušebna taneèních skupin Klidný sál (195 m²): jóga, pilates, masáže, quigong, tai chi, meditace KONSTRUKÈNÍ A MATERIÁLOVÉ ØEŠENÍ Budova je navržena jako ocelový skelet na rastru 15 x 15m, konstrukèní výška podlaží je 7m. Stropy jsou øešeny ocelovým pøíhradovým roštem, který je jako podhled pøiznán ve vstupní hale a v hale v 3NP. Fasáda je tìžký obvodový pláš, na povrchu je tmavošedá fasádní cementová stìrka. Sklenìné výplnì (izolaèní trojsklo) jsou vsazeny do hliníkových rámù. Hlavní schodištì je neseno tøemi pøíhradovými prùvlaky, které jsou ve tvaru H ukotveny mezi sloupy v hale. Jeho tribunové èásti jsou železobetonové, ramena, která slouží pouze k chození mají sklenìné stupnì (viz detaily). Zábradlí schodištì je také sklenìné (dvouvrstvé lepené kalené sklo). Podlahy sálù jsou dvouvrstvé, odpružené baletní podlahy, na jejichž povrchu je svìtle žlutý baletizol. Podhledy sálù jsou øešené pomocí napínaných akustických fólií. Za prùhlednými èástmi folií jsou umístìna svìtla. Stìny taneèního centra jsou omítnuté, natøené na bílo. VÌTRÁNÍ A VYTÁPÌNÍ Sály jsou vìtrány pomocí ofukù, u sklenìných fasád jsou umístìny konvektory. Vytápìní sálù je zajištìno sálavými stìnami a sloupy. Stínìní sálù je zajištìno bílými prùsvitnými závìsy. Hygienické zaøízení má podlahové topení a samostatný odtah klimatizace. Kavárna je klimatizována lokálními jednotkami (fenkoily). Prostor garáží bude vìtrán pøímo do fasády. PRÙVODNÍ ZPRÁVA 03

5 LOKALITA UMÍSTÌNÍ V PRAZE FOTOMAPA M 1:5000 STÁVAJÍCÍ STAV 04

6 5 SITUACE ŠIRŠÍCH VZTAHÙ M 1:2000 LEGENDA nová budova významné objekty ostatní budovy 4 trasa, zastávka busu trasa, zastávka tramvaje VÝZNAMNÉ OBJEKTY OC Eden Synot Typ Arena Úøad MÈ Praha Min. Životního prostøedí Školství Sport -tenisové kurty

7 INSPIRACE High line park- New York (USA) - Diller, Scofidio + Renfro - realizace 2006 Peresovo mírové centrum - Tel Aviv (Izrael) - Fuksas - realizace Wolfe center for the arts - Bowling Green (Ohio, USA) - Snohetta - realizace 2009 Apple Store - Boston (USA) Houston Ballet Centre for dance - Houston (USA) - Gensler - realizace 2010 Houston Ballet Centre for dance 06

8 KONCEPT URBANISTICKÉHO ØEŠENÍ M 1:1000 FUNKCE LEGENDA UKAZUJI SE - taneèní sály, možnost podia, nebo. mola pøed OC VÝŠKY TERÉNU LEGENDA -1,500 m DÍVÁM SE - tribuny, schody, lavièky -1,000 m CHODÍM - chodníky, smìry -0,500 m ODPOÈÍVÁM - lavièky, kavárna, tráva ±0,000 m HRAJI SI - dìtské høištì, voda +0,500 m +1,000 m URBANISTICKÉ ØEŠENÍ Cílem urbanistického øešení pøedprostoru kulturního domu a nákupního centra bylo vytvoøit multifunkèní prostor, který propojuje odpoèinek, pohybové aktivity, kulturu, sledování dìní v prostoru a prùchod prostorem. Celé øešení pøímo navazuje na øešení nového kulturního domu Taneèního centra. Rastr ètvercù se promítá do pùdorysného øešení domu. Stejnì tak myšlenka tribun, které jsou použity v budovì i v jejím parteru, je rozvinuta dále v prostoru. Z kavárny umístìné na severovýchodním rohu má návštìvník možnost sledovat celý prostor a zároveò má pøímý kontakt s dìtským høištìm a vstupem do Taneèního centra. Stupòovité lavièky, v jižnì od kavárny, uspoøádané do pravého úhlu, mají funkci nejen odpoèinkovou, ale i pozorovací. Na fasádu nákupního centra je možné umístit LED obrazovky pro promítání reklam nebo sportovních a kulturních akcí. V prostoru pøed tìmito lavièkami je možné umístit také podium, molo pro módní pøehlídky, související s nákupním centrem, nebo stánky s trhy, pøípadnì atrakce pro dìti. Ve støední èásti prostoru je umístìn vodní prvek s mostkem, který složí nejen jako zpøíjemnìní prostøedí, ale i jako osvìžení v létì. Zbylé travnaté plochy jsou urèeny k odpoèinku a posezení kolemjdoucích. Diagonální prùchod oblastí je umožnìn po dláždìných plochách. Stejnì jako pøístup k Taneènímu centru a nákupnímu centru. Terén ètvercù je pøizpùsoben potøebám daných funkcí a umožòuje vytvoøit tribunové lavièky. Zároveò je takto rozbita celková velká plocha pøedprostoru. 07

9 SITUACE M 1:1000 LEGENDA hlavní vstup do budovy vjezd do podzemního parkování plochy pro parkování zastávka autobusu zastávka tramvaje 08

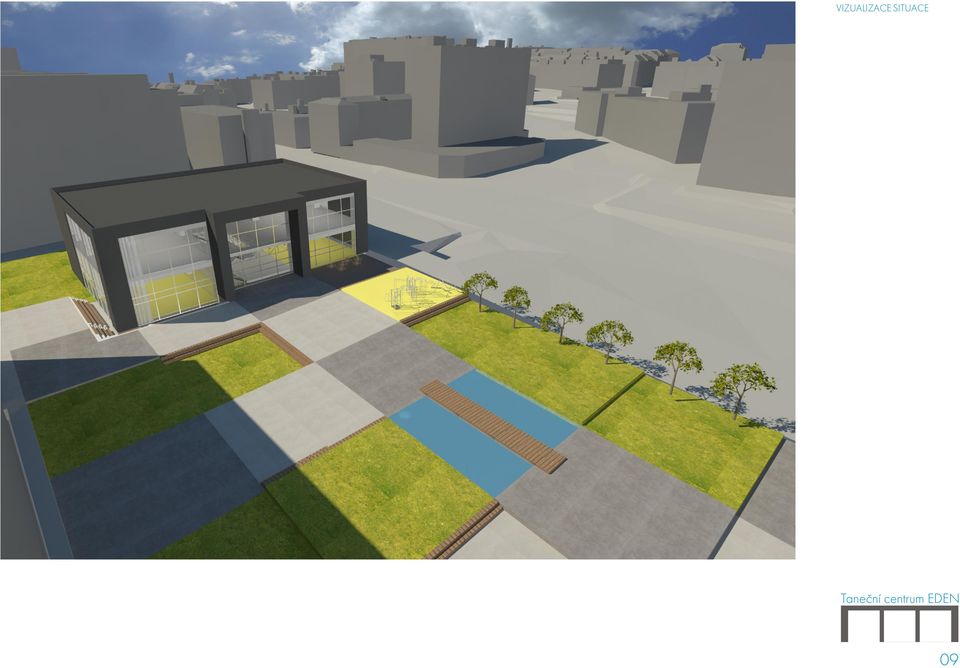

10 VIZUALIZACE SITUACE 09

11 KONCEPT BUDOVY sál - tribuny - schodištì schodištì dívám se tanèím pøesouvám se umístìní ve hmotì budovy tribuny - schodištì - sál Jádrem konceptu je hlavní schodištì budovy, které zároveò slouží jako tribuna. Její pohled smìøuje do hlavního, nejvìtšího sálu a rozšiøuje se dál v exteriéru. Takto vzniká kolem celého sálu tribuna ve tvaru U, ze které je možno pozorovat nejen konkrétní vystoupení a akce, ale i jednotlivé kurzy a zkoušky taneèních souborù. Stejnì tak je možné využít tribuny schodištì k posezení, diskusím, drobným vystoupením nebo jen k èekání na další kurz. Sklenìné tabule hlavního sálu je možné otevøít do exteriéru, a tím propojit diváka s vystoupením. 10

12 PÙDORYS 1PP M 1:200 LEGENDA parkovištì-86 míst + 2 inv. strojovna vzduchotechniky a vytápìní sklad zázemí restaurace zázemí pro zamìstnance nechlazený sklad chlazený sklad ,

13 PÙDORYS 1NP M 1:200 LEGENDA zádveøí hala hlavní sál pøedsálí 360m² velký sál kavárna zázemí kavárny wc pro návštìvníky recepce šatna pro návštìvníky šatny muži šatny ženy šatny uèitelé a úèinkující kanceláø 260m² , , , , ±0, ±0,

14 13 15 PÙDORYS 2NP M 1:200 LEGENDA zádveøí hala hlavní sál pøedsálí velký sál kavárna zázemí kavárny wc pro návštìvníky recepce šatna pro návštìvníky hudebna 1 hudebna 2 wc sklady a zázemí kanceláø 360m² 260m² 68m² 68m² 11 +3, , , , ±0,

15 PÙDORYS 3NP M 1:200 LEGENDA hala s posezením stupòový sál 177m² zkušebna 90m² klidný sál 195m² malý sál 177m² šatny muži šatny ženy wc pro zamìstnance kanceláø bezbariérové šatny kanceláø ,

16 A - A +14, ,000 ØEZY M 1:200 +7,150-1,500 ±0,000-4,740 B - B +14, ,000 +7,150 +3,150-1,500 ±0,000-4,740 15

17 POHLED VÝCHODNÍ +15,000 POHLEDY M 1:200 ±0,000 POHLED JIŽNÍ +15,000 ±0,000-1,500 16

18 POHLED ZÁPADNÍ POHLEDY M 1: ,000-1,500 ±0,000 POHLED SEVERNÍ +15,000 ±0,000-1,500 17

19 DETAIL 1 M 1:10 ØEZ HLAVNÍM SCHODIŠTÌM M 1:50 DETAIL DETAIL 1 DETAIL 2 M 1:10 øez schodnicí a schodiš ovým stupnìm a kotvení zábradlí 18

20 VIZUALIZACE EXTERIÉRU 19

21 VIZUALIZACE INTERIÉRU 20

22 ÈESKÉ VYSOKÉ UÈENÍ TECHNICKÉ V PRAZE FAKULTA ARCHITEKTURY AUTOR, DIPLOMANT: AR 2011/2012, LS NÁZEV DIPLOMOVÉ PRÁCE: SPOLEÈENSKÉ A KULTURNÍ CENTRUM EDEN CULTURE CENTRE EDEN JAZYK PRÁCE: ÈESKÝ Vedoucí práce: Ústav: Oponent práce: Klíèová slova (èeská): doc. akad. arch. Vladimír Soukenka Interiéru a Výstavnictví Kultura, centrum, tanec, Eden Anotace (èeská): Pøedmìtem diplomové práce je návrh Spoleèenského a kulturního centra v Edenu (Praha Vršovice), které je navrženo jako taneèní centrum. Zároveò je øešena oblast mezi stávajícím nákupním centrem Eden a novým objektem taneèního centra. Anotace (anglická): The subject of the master s thesis is to design social and cultural center in Eden (Prague Vršovice), which is designed as a dance center. It is also deal with the area between the existing shopping center Eden building and a new Dance Centre. Prohlášení autora Prohlašuji, že jsem pøedloženou diplomovou práci vypracoval samostatnì a že jsem uvedl veškeré použité informaèní zdroje v souladu s Metodickým pokynem o etické pøípravì vysokoškolských závìreèných prací. (Celý text metodického pokynu je na www FA studium/ke stažení) V Praze dne 16. èervna 2012 podpis autora-diplomanta Tento dokument je nedílnou a povinnou souèástí diplomové práce / portfolia a CD. 21

23 ZÁVÌR WEB PODKLADY 2d mapy a 3d model - Útvar rozvoje hl. m. Prahy KONZULTACE doc. akad. arch. Vladimír Soukenka - vedoucí diplomové práce Ing. arch. Pavla Kvízová - asistentka ateliéru ing. Martin Pospíšil, Ph.D. - konzultant nosné konstrukce ing. Zuzana Vyoralová - konzultantka technického zaøízení budov Daniela Sejkorová - lektorka tance PODÌKOVÁNÍ Dìkuji vedoucímu diplomové práce, asistentce ateliéru i ostatním konzultantùm za jejich vstøícnost a pøínosné pøipomínky k práci. Daniele Sejkorové dìkuji za poznatky z praxe, které vedly k ucelení konceptu. Dále bych ráda podìkovala své rodinì a svým nejbližším za velkou podporu v prùbìhu studia. 22
