1 SIMATIC S FW 4.2 TIA na dosah září 2016 siemens.cz/micro

2 Ondřej Rakušan DF FA AS Siemensova Praha Mobile: +420 (724) Phone: +420 (233) ondrej.rakusan@siemens.com Rakušan Ondřej / DF FA AS

3 SIMATIC S Novinky: Firmware V4.2 a TIA Portal V14 Hardwarové novinky Velikost paměti Komunikace Nové bezpečnostní CPU: CPU 1212FC DC/DC/DC CPU 1212FC DC/DC/Rly SM 1238 Energy Meter 480 V AC Nové programovací instrukce Reflection instructions (GetSymbolName, GetSymbolPath, GetInstanceName, GetInstancePath, GetBlockName) Data block control (CREATE_DB, DELETE_DB, ATTR_DB) Distributed IO (GETIO, SETIO, GETIO_PART, SETIO_PART, RCVREC, PRVREC, D_ACT_DP) Diagnostics (Get_Name, GetStationInfo, GetSMCInfo, GetChecksum) Alarming (Gen_UsrMsg) unlinked DB: 64k è 256k CPU1212(F)C: Load memory 2 MB Technologické funkce Gate control Save traces to Memory Card (SMC) Online funkce Backup/restore Ochrana Know how Copy protect external Load memory Time synchronization Media Redundancy Protocol (MRP) S7 routing PROFIsafe for CPU 121xFC PROFIenergy Support 3964R protocol Web server Watch table Online backup Communication more details Define user-defined page as start page Display of copy protection and know-how protection

4 SIMATIC S Novinky: Firmware V4.2 a TIA Portal V14 Novinky SIMATIC S /2016 Nové moduly Nové instrukce Komunikace Web server Backup/Restore SM1236 AI - Energy Meter CPU 1212FC DC/DC/DC + DC/DC/RLY Přiblížení k S (D_ACT_DP, Gen_UsrMsg, ) MRP at CPU 1215/17 as client S7-Routing PROFIsafe Uživatelské stránky jako startovní Nový vzhled Watch Table Zobrazení možností CPU Backup/Restore Backup/Restore

5 SIMATIC S Novinky Firmware V4.2 Diagnostika a informace o SIMATIC Memory kartě S NEW S NEW Životnost SIMATIC Memory karty Diagnostická zpráva je vygenerována při dosažení uživatelem definované hranice Identifikace s využitím LED na CPU Informace je dostupná v uživatelském programu s využitím instrukce GetSMCinfo block: Využití paměti SMC (volná + obsazená) Počet cyklů čtení/zápis Výhody Při intenzivním využívání karty (Data Log + Receptury) je zaručena bezpečnost uložených dat a možnost naplánování údržby Seite5

6 Novinky SIMATIC CPU Backup & Restore PLC in Stop PLC in Run F-PLC NEW NEW * Standard blocks F-PLC S S S7-1500: V13 SP1 / SAT S7-1200: V14 STEP 7 Webserver (FW V2.0/4.2) Display (S CPU V2.0) Záloha z Online CPU * * * Actual values of all DBs (instance and global DBs) ü ü ü Software blocks (FCs, FBs, DBs,.) * ü ü ü PLC variables (variable and constant names) ü ü ü Hardware configuration ü ü ü Monitoring tables (Web server) ü ü ü Actual values of Memory Bits, Timer and Counter ü ü ü Retentive data ü ü ü Archives, recipes (PLC) ü ü ü General data on the SMC (e.g. Help, ) ü ü ü Backup stored on Project / PC PC Available on SMC

7 SIMATIC S Novinky Firmware V4.2 Komunikace Časová synchronizace S S S ET 200SP Synchronizace času mezi CPU a CP/CM CPU se chová jako time master Cyklická synchronizace času CP/CM s CPU Vzdálené ovládání: CPU získá časovou synchronizaci z CP Synchronizace času mezi moduly S7-1200

8 SIMATIC S Novinky Firmware V4.2 Komunikace Media redundancy Založeno na kruhové topologii (IEC ) S NEW S Max. 50 bodů v kruhu PROFINET IO-Controller PROFINET IO-Devices 200 ms čas na rekonfiguraci CPU 1215/17 jako MRP klient PROFINET Industrial Ethernet Konfigurace a diagnostika v STEP7 Bezpečná komunikace!!

9 SIMATIC S Novinky Firmware V4.2 Komunikace S7 routing S NEW S Umožňuje komunikaci mezi odlišnými podsítěmi SIMATIC S se chová jako router S7 routed Connection Založeno na PROFINETU Subnet Subnet 2 Routing mezi CPU a CM/CP, např. pro přenos HMI projektu z ES do panelu

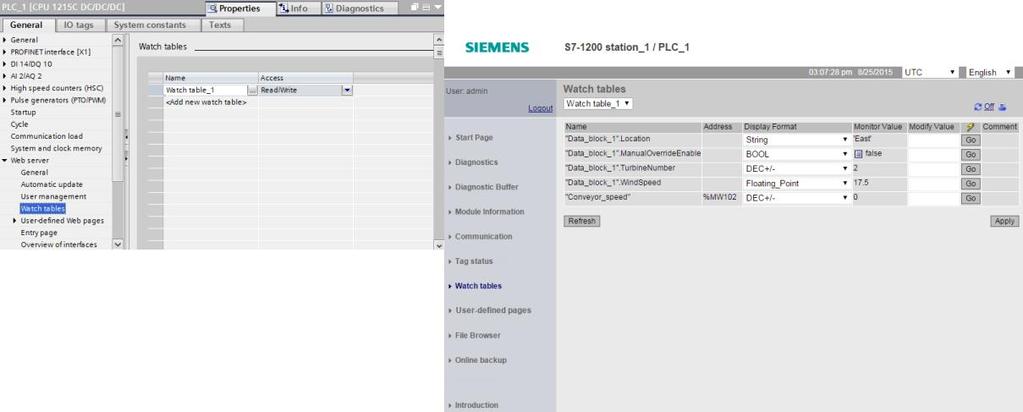

10 SIMATIC S Novinky Firmware V4.2 Webserver - Watchtable S NEW S Nové vlastnosti webového serveru totožné s SIMATIC S7-1500

11 Děkuji za pozornost Ondřej Rakušan Sales Area Manager DF FA AS Siemensova Praha Mobile: +420 (724) Phone: +420 (233) ondrej.rakusan@siemens.com Rakušan Ondřej / DF FA AS

12 Novinky Simatic S7-1200F Vojtěch Kubáň Product manager Safety, ET200, Sitop DF FA AS Siemensova Praha 13 Tel: vojtech.kuban@siemens.com DF FA S MP PLC 2

13 Novinky pro SIMATIC S CPU 1212FC a PROFIsafe Fail-safe SIMATIC S CPU s (DC/DC/DC; DC/DC/Rly) 1215F F-DI FW 4.2* Všechny F-PLCs podporují PROFIsafe. Výhody: Snadná aktivace bezp. funkcí pohonů Lze ušetřit F-DQ, F-RQ Přímé připojení mobilního panelu CPU 1212FC* Výměna bezp. dat s jinou 12xxFC nebo ET200 CPU 1214FC CPU 1215FC Rychlejší běh bezp. programu *Vyžaduje Step 7 Safety Basic nebo Advanced V14 DF FA S MP PLC 2

14 Nová centrála pro SIMATIC S CPU 1212FC Vlastnosti CPU CPU 1211C CPU 1212FC CPU 1214FC CPU 1215FC CPU 1217C Standard CPU DC/DC/DC, AC/DC/RLY, DC/DC/RLY DC/DC/DC Failsafe CPU - DC/DC/DC, DC/DC/RLY - Work Memory, Integrated 50 KB 75 / 100 KB 100 / 125 KB 125 / 150 KB 150 KB Load Memory, Integrated 1 MB 2 MB 4 MB 4 MB 4 MB Retentive Memory, Integ. 10 KB 10 KB 10 KB 10 KB 10 KB Bit Memory (M) 4 KB 4 KB 8 KB 8 KB 8 KB Integ. Standard Digital I/O 6 Inputs / 4 Outputs 8 Inputs / 6 Outputs 14 Inputs / 10 Outputs 14 Inputs / 10 Outputs 14 Inputs / 10 Outputs*) Integ. Standard Analog I/O 2 Inputs 2 Inputs / 2 Outputs Process Image Size Signal Board Expansion 1024 Bytes for Inputs / 1024 Bytes for Outputs 1 max. Signal Module Expansion none 2 max. 8 max. Max. Local I/O Digital Max. Local I/O Analog

15 STEP 7 Safety Basic V14 s výhodou využívá vlastností TIA portálu i pro Safety Rychlý start se Safety Jednotné použití stejný jako Advanced Struktura F-programu se vytvoří automaticky po vložení F-CPU Integrovaná, certifikovaná knihovna se všemi běžnými safety funkcemi 6ES7833-1FB14-0YA5 179 EUR Zjednodušené ověření Globální koncept knihoven pro IO moduly i funkční bloky včetně signatury Standardní a průkazná dokumentace bezpečnostního programu dle normy + + Výhody Využití vlastností TIA Portal je výhodné i pro safety Využití know-how ze STEPU 7 1:1 i pro Safety Efektivita Centrální Safety Administration Editor zobrazení a nastavení safety parametrů Test/simulace bezpečnostních programů v S7-PLCSIM o Rychlý vývoj aplikací + Využití již vytvořených knihoven (skládání z hotových komponent včetně signatur) Programování ve F-FBD a F-LAD + +

16 SIMATIC S Software Controller V14 Safety Integrated i pro automatizaci na PC Nezávislost na Windows + Safety Integrated Jeden kontrolér a jedno vývojové prostředí pro standardní i failsafe aplikaci + Snadná integrace PC aplikací + Jednotná konfigurace v TIA Portal Není nutné nic nastavovat ve Windows + + Open controller využití karet ET200SP včetně safety DF FA S MP PLC 2

17 ET200SP Motor Starter Hlavní výhody Kompaktní design Jednotná velikost, direkt i reverzační Snadné zapojení Ergonomická instalace i zapojení IMAGE Dostatečný výkon až do 4 kw ve 3 nastavitelných rozsazích Snadná integrace Integrace do ET 200SP, v TIA Portal a v TIA Selection Tool, diagnostika

18 SIMATIC S novinky FW V4.2 SM1238 Energy Meter 480VAC Power supply L1 a N přímo připojeny síť No supply with 24V of the CPU Vstupy pro měření proudu L1 L3 připojený přes proudové trafo; 1 nebo 5A SM1238 Energy Meter 480VAC N L1 Vstupy pro měření napětí L1 L3 directly bez transf: 110V 480V PH PH Napěťová trafa U > 480 V Šířka 45 mm Diag- LED Podpora sítí TN a TT Měření el. Veličin 1f 3f Ukládání hodnot do NV ram Article Nr.: 6ES7238-5XA32-0XB0

19 SIMATIC S Energy meter Princip zapojení Záznám el. veličin: Ethernet Energy data Rozvod: 10 KV Napětí management Ethernet 480V Proudy Fáz. posun Výkon činný, jalový Energie SM 1238 Energy Meter Frekvence +.. Minima a maxima SIMATIC PLC S *) Provozní hodiny Čítání pulzů *) Current transformer

20 S tím souvisí: SIMATIC Energy suite pro TIA Portal V14 SIMATIC Energy Suite Energetický management Plně integrován do TIA Portal Automatiké generování energetického programu v PLC Analýza spotřeby energií přes webové rozhraní, včetně reportů

21 Snížení nákladů na energie díky integrovanému energetickému managementu Co to je Výhody: *) Current transformer Volitelné rozšíření Plně integrované do TIA Portálu Licencování dle počtu měřáků Funkční bloky pro PLC a Obrazovky pro HMI Snadné připojení měřáků (Sentron, Simocode, Sinamics, ale i od výrobců třetích stran) Logování ve WinCC a na MMC Reporting

22 Vzhled Energy Suite

23 Napájecí zdroj SITOP PSU8600 Vlastnosti Integrovaná Ethernet/Profinet rozhraníkomunikace s ostatními prvky projektu, jako jsou HMI a PLC Individuálně konfigurovatelné výstupy, malé rozměry, vysoká účinnost Integrace v prostředí TIA portal úspora nákladů během návrhu, provozu a údržby Podpora Energy managementu, ukládání aktuálních dat a vypínání výstupů Kompletní monitoring a diagnostika během provozu či preventivní kontroly Modulární napájecí zdroj volně rozšířitelný bez nutnosti drátování jednotlivých částí Možnosti připojení buffer modulů pro překlenutí krátkodobých výpadků napájení napájecí zdroj SITOP PSU8600 je nedílnou součástí vývojového prostředí TIA Portal

24 Power Supply System SITOP PSU nové vlastnosti a rozšiřující moduly Basic unit System modules PSU8600, 3-ph. CNX8600 BUF Output 4 Outputs max.4 max V DC/ 20 A 24 V DC/ 20 A, 4 x 5 A 4 Outputs, 4 x 5 A 100 ms at 40 A 300 ms at 40 A NEW NEW 24 V DC/ 40 A 24 V DC/ 40 A, 4 x 10 A 4 Outputs, 4 x 10 A 4 s at 40 A 10 s at 40 A NEW NEW NEW Nové vlastnosti napájecího systému PSU8600: Až 4 rozšiřující moduly = 20 outputs Nastavitelné výstupní napětí 5 až 28 V DC Web-Server-enabling switch na base unit Signalizace shut down IPC v případě výpadku napájení (max. 20 s při 40 A, tedy při 800s při odběru 1A)

25 Děkuji za pozornost! Vojtěch Kubáň Product manager Safety, ET200, Sitop DF FA AS Siemensova Praha 13 Tel: vojtech.kuban@siemens.com DF FA S MP PLC 2
