ETA 2400 ( ) Rok výroby: Příkon: 800W Stav: Funkční Počet: 5 kusů Uložení: Krabice 03 Pozice: První řada

Transkript

1 ETA 2400 ( ) Rok výroby: Příkon: 800W Stav: Funkční Počet: 5 kusů Uložení: Krabice 03 Pozice: První řada

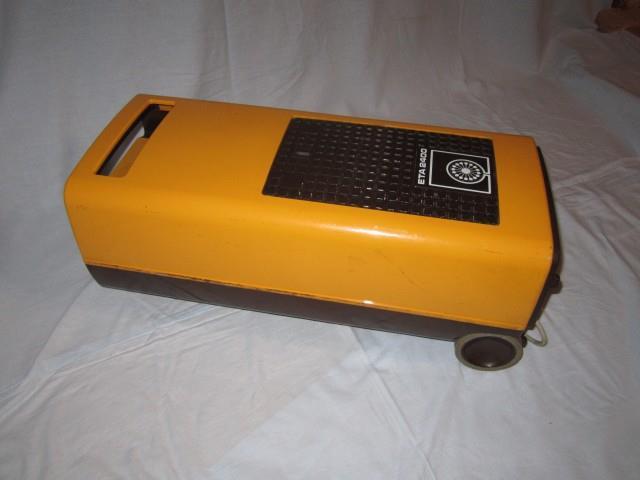

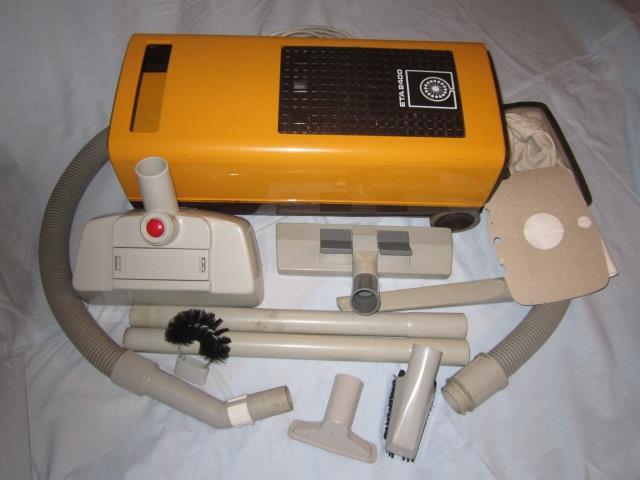

2 ETA Uložení Stav Rok výroby Příkon Poznámka Krab. 03 Funkční W Zachovalý Vysavač ETA 2400 navazuje na modelovou řadu ETA Vysavač se liší absencí elektrické zásuvky a navijáku přívodního kabelu, tedy má chudší výbavu oproti zmiňovanému modelu. Tělo vysavače je dvoubarevné a celoplastové. V době výroby tohoto modelu se měnily barevná provedení jak plastů vysavače, tak i příslušenství. V průběhu výroby se také měnilo dodávané příslušenství, např. podlahová hubice se změnila, těsnění připojení hadice k vysavači atd. ETA 2400 Celkový pohled 1 Na obrázku je patrné, že model 2400 je oranžové barvy doplněn o plastové doplňky v hnědé barvě. Modelová řada 0400 a 2400 má shodné připojení hadice typu NO.2. Ústí hadice je umístěno uprostřed odnímatelného víka, které kryje prostor pro prachový filtr. Nasáty vzduch, který je filtrován vstupuje do motorového prostoru, kde ochlazuje agregát a následně je vyfukován z vysavače ven. Vysavač má ozdobnou mřížku, která zajišťuje rozptylování vyfukovaného vzduchu do prostoru. Mřížka nese na sobě otvor, ve kterém je vidět ukazatel stavu prachového filtru a barevně laděný nápis označující model vysavače. Mřížka lze odejmout a získat tak přístup k výstupu vzduchu z vysavače. Vysavač je možné použít také na šamponování, vyfukování listí či rozprašování barvy nebo vody. Tato mřížka slouží zároveň jako ochranná, která brání vniknutí cizímu tělesu do prostoru agregátu a jeho následného poškození. 1 Copyright by Dexies

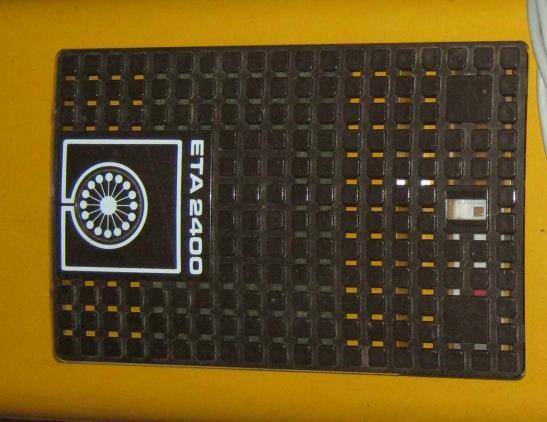

3 Ozdobná mřížka výstupu vzduchu Výstup vzduchu Napájecí kabel byl sériově montován v černé či šedé barvě nebo černé (záleží na barevném provedení vysavače). Kabel je standardně dodáván bez zemnícího vodiče a to u všech modelů tohoto typu. Délka přívodního kabelu je cca. 5m. Vysavač je jednodušší verzí modelu ETA 0400, tedy nemá naviják přívodního kabelu. Po skončení práce a manipulace s vysavačem se napájecí kabel namotal okolo těla vysavače. Síťová vidlice Vysavač je vybaven plastovými kolečky. Kolečka mají na sobě gumovou obroučku, která zajišťuje, že nebudou poškozeny tvrdé podlahy a hybnost vysavače bude bezproblémová. Kolečka jsou hnědé a gumová obroučka je šedá. Později v průběhu výroby byly nahrazeny za celoplastové. Celková stabilita vysavače je vynikající. Zadní kolečka umožňují bezchybný pohyb vpřed a vzad a malé plastové kolečko umožňuje velmi dobrou aretaci (otáčení) vysavače do stran. Na rozdíl od vysavačů doutníkového tvaru zde nehrozilo při prudším pohybu převrácení vysavače na bok nebo dokonce na horní stranu vysavače. Zadní kolečka 2 Copyright by Dexies

4 V přední části vysavače, pod prostorem pro prachový filtr je umístěno celoplastové černé (šedé dle barevného provedení) kolečko, které umožňuje rotaci do všech stran. Přední kolečko Tento vysavač stejně jako ostatní modely ETA 2400 nemá elektrickou zásuvku, což znamená, že nelze připojit k vysavači elektrický rotační kartáč. Vysavač nemá ani elektronickou regulaci sacího výkonu. Zadní čelo Vysavač má ukazatel stavu prachového filtru, který se dá seřídit pro dané prostředí, ve kterém se vysavač používá. Tento ukazatel je umístěn pod ozdobnou mřížkou, která kryje celý jeho píst včetně regulace a také kryje výstup vzduchu. Ukazatel je opatřen ventilem, který reaguje na každé uzavření sacího prostoru. Při práci s vysavačem se tedy střídá bílá barva s červenou. Ukazatel stavu prachového filtru Píst ukazatele pod mřížkou 3 Copyright by Dexies

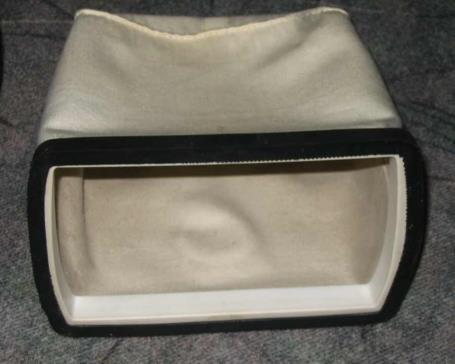

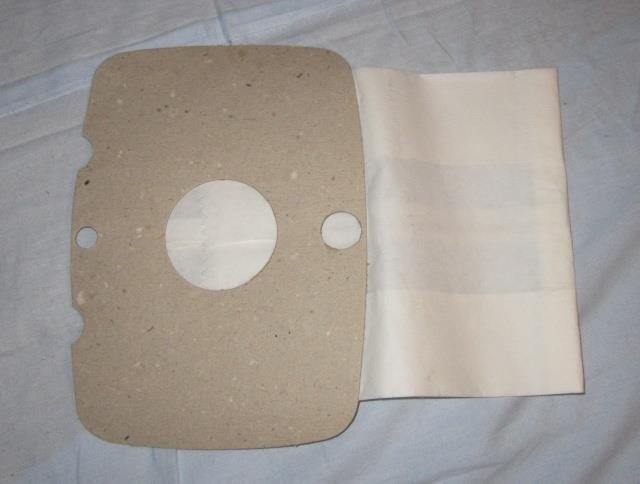

5 Stejně jako u předešlých modelů vysavačů, je prachový filtr konstruován pro vícero variant. Prachový filtr se skládá ze dvou částí. Textilní filtr a papírový filtr, který se vkládá do textilního filtru. Lze použít samotný textilní filtr, který po naplnění se musí řádně vyklepat, nebo použít papírový filtr vložený do textilního filtru. Tato varianta je mnohem hygieničtější, protože po naplnění papírového filtru se nemusí vyklepávat, ale prostě a jednoduše se vyhodí. Prostor pro prachový filtr Textilní filtr filtru. Textilní filtr se neuzavírá a nemá plastové víko. Papírový filtr se přidělává na kryt prostoru prachového Papírový filtr 4 Copyright by Dexies

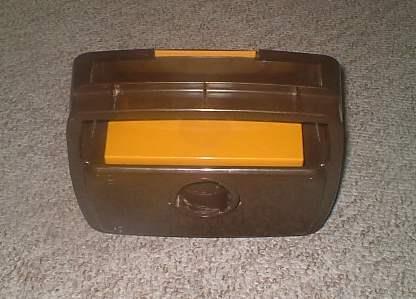

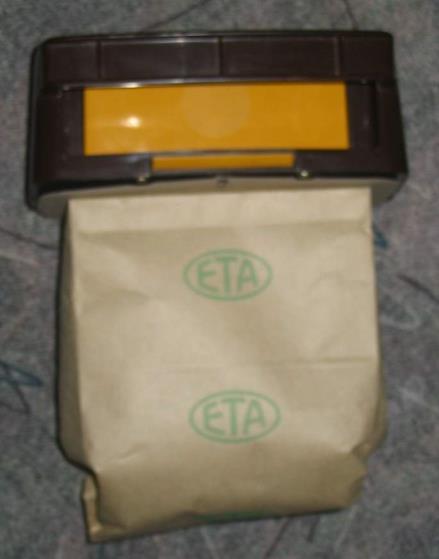

6 Uchycení papírového filtru Tak jako u novějších i u starších modelů tak i u tohoto modelu nelze použít pouze papírový filtr, protože by došlo k protržení filtru a závažnému poškození agregátu. Prostor pro prachový filtr je shodný s řadou Do filtru ústí sací trubka umístěná ve víku krytu prostoru prachového filtru, do které se zasouvá hadice. Pak následuje textilní filtr a plastová mřížka, která odděluje tento prostor od motorového prostoru vysavače. V motorovém prostoru nasátý a přefiltrovaný vzduch ochlazuje agregát vysavače a poté vystupuje ven z vysavače. Vyfukovaný vzduch může být teplý, z důvodu chlazení agregátu, toto je vlastnost vysavačů, nikoliv porucha či problém. Kryt prostoru prachového filtru Oficiální značení papírového filtru 5 Copyright by Dexies

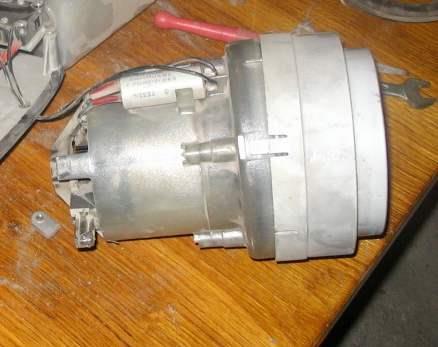

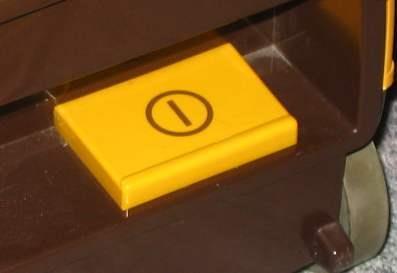

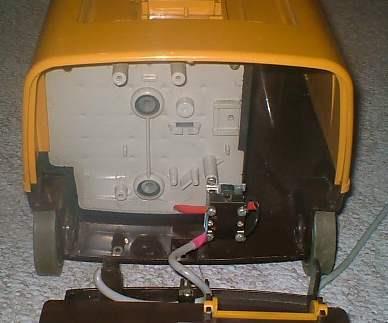

7 Technická stránka tohoto modelu je na průměrné úrovni. Vysavač má příkon 800W, což se shoduje i s modely Jeho sací výkon pozvolna klesá při postupném plnění prachového filtru. Vysavač a celá modelová řada 2400 nemá elektronickou regulaci sacího výkonu a ani elektrickou zásuvku pro elektrický rotační kartáč. V levé části obrázku vidíme vnitřní kryt motoru, který zároveň upevňuje motor vysavače. Uprostřed je vidět vypínač a v pravé části je volný prostor, kde u modelů 0400 se nachází naviják přívodního kabelu. Vnitřní kryt motoru Motor V neposlední řadě nesmíme zapomenout na velké nášlapné tlačítko, které umožňuje zapínání a vypínání vysavač. Toto tlačítko je konstruováno ve větších rozměrech, tudíž se velmi pohodlně ovládá nohou. Po celou dobu výroby nebyl změněn design tohoto tlačítka. Model ETA 0400 má navíc tlačítko navíjení přívodního kabelu. Zapínání/vypínání 6 Copyright by Dexies

8 ETA 2400 Celkový pohled 2 7 Copyright by Dexies

9 ETA 2400/00 ROK VÝROBY: PŘÍKON: MODEL: STAV: W No. 08 Funkční/Zachovalý ETA 2400/00 ROK VÝROBY: PŘÍKON: MODEL: STAV: W No. 05 Funkční/Zachovalý 8 Copyright by Dexies

10 ETA 2400/00 ROK VÝROBY: PŘÍKON: MODEL: STAV: W No. 01 Zapůjčen ETA 2400/00 ROK VÝROBY: PŘÍKON: MODEL: STAV: W No. 06 Funkční/Zachovalý 9 Copyright by Dexies

11 ETA 2400/00 ROK VÝROBY: PŘÍKON: MODEL: STAV: W No. 11 Funkční/Zachovalý 10 Copyright by Dexies

12 11 Copyright by Dexies

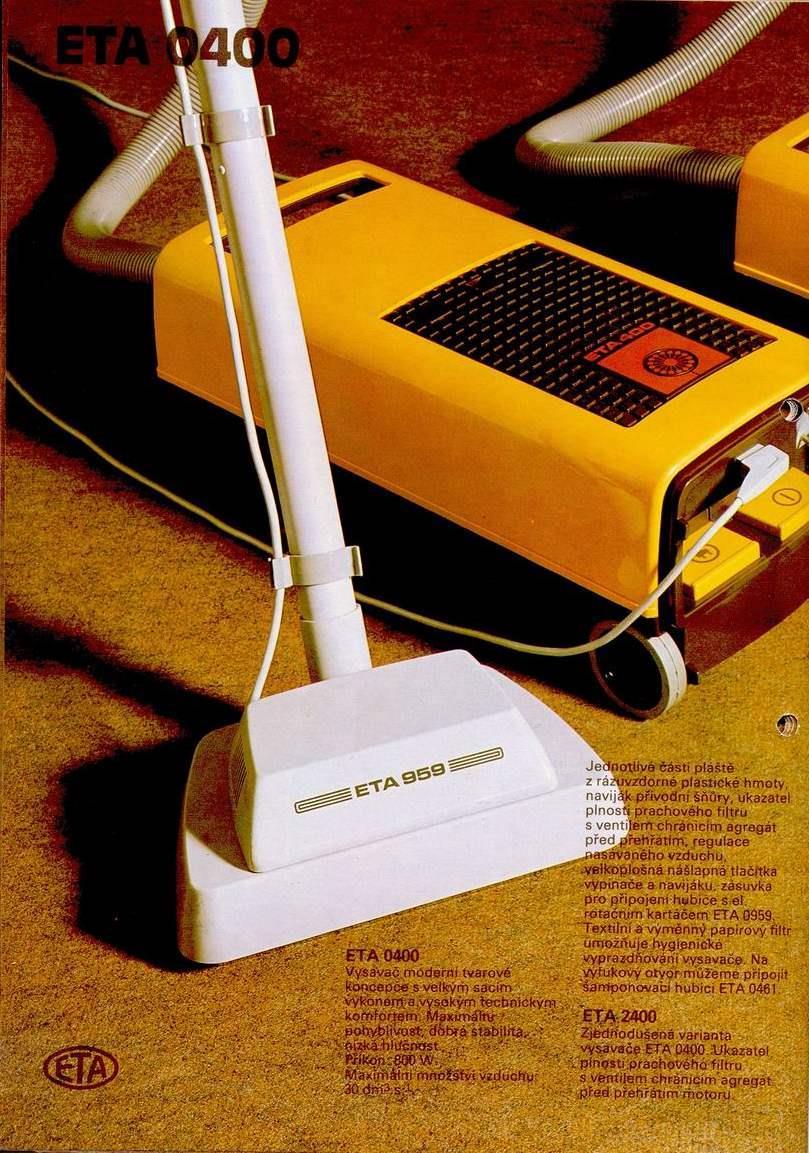

13 12 Copyright by Dexies

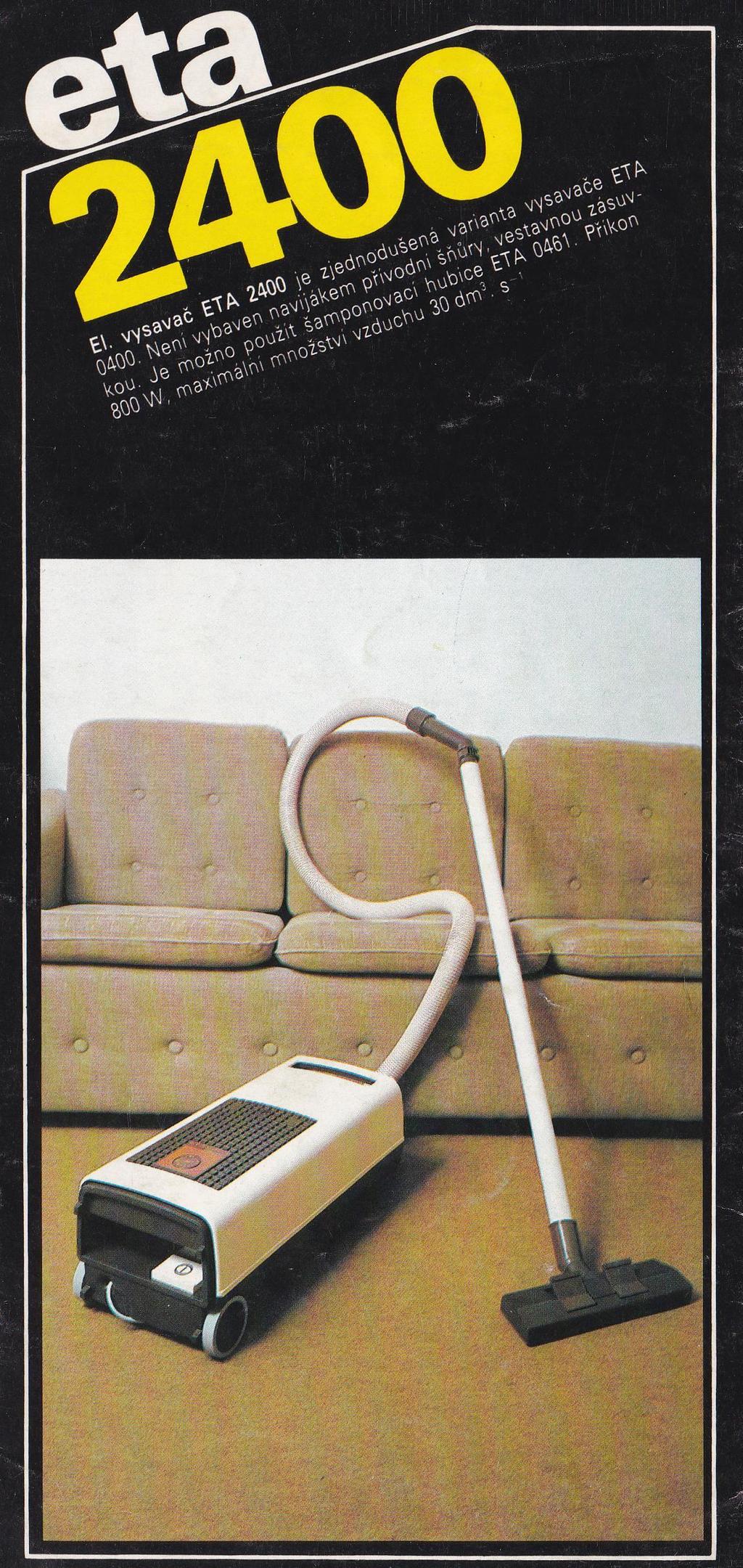

14 13 Copyright by Dexies

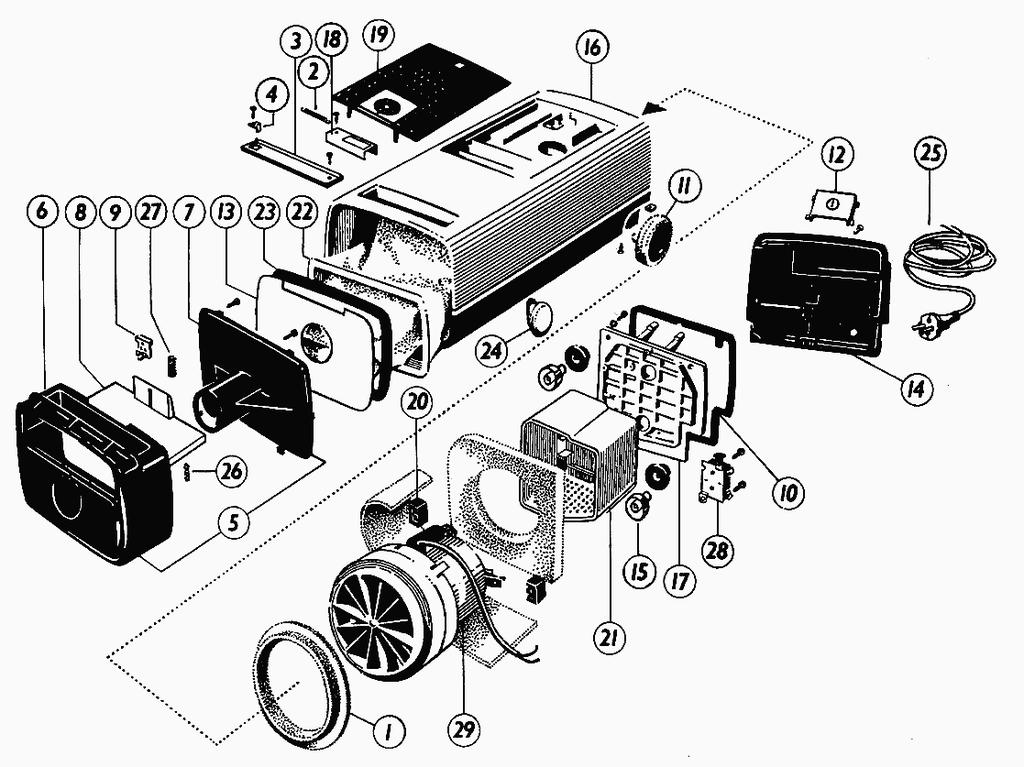

15 Vysavač ETA 2400 Technická dokumentace Pozice Název dílu Číslo výkresu Pozice Název dílu Číslo výkresu 1 guma těsnicí plášt kompletní pružina signalizace deska upevňovací víčko ukazatele píst signal příložka signalizace mřížka kompletní kryt přední sestavený guma tlumicí kryt přední kryt agregátu tlumicí deska krytu před filtr kompletní závěr těsnění filtru vyhazovač kolečko kompl těsnění šňůra přívodní kolo velké pružina klapka kompl. II pružina filtr papírový vypínač kryt zadní agregát vložka rozpěrná Copyright by Dexies
