PŘÍSTŘEŠKY PRO KONTEJNERY ULICE CHEMIKŮ, POLABINY,PARDUBICE II. KRAJ PARDUBICKÝ

Transkript

1 A. PŘÍSTŘEŠKY PRO KONTEJNERY ULICE CHEMIKŮ, POLABINY,PARDUBICE II. KRAJ PARDUBICKÝ PROJEKT PRO OHLÁŠENÍ STAVBY PRŮVODNÍ ZPRÁVA ARCHITEKTONICKO - STAVEBNÍ ČÁST INVESTOR: MĚSTSKÝ OBVOD PARDUBICE II. CHEMIKŮ PARDUBICE PROJEKTANT: MARCEL VONDRA DIPL.-ING.JAROSLAVA ZAJÍCOVÁ DATUM: ČERVENEC 2011 A. Průvodní zpráva Strana 1

2 1 Identifikační údaje 1.1 Identifikační údaje stavby Název stavby: Kontejnerové přístřešky, ulice Chemiků Pardubice Polabiny Místo stavby: Chemiků, Pardubice Polabiny Katastrální území: Pardubice Kraj: Pardubický Charakter stavby: drobná stavba 1.2 Identifikační údaje investora Investor: Městský obvod Pardubice II. Adresa: Chemiků 128, Pardubice Identifikační údaje projektanta Projektant: Marcel Vondra Nábřeží Závodu míru 2738, Pardubice Mobil: Http: Zodpovědný projektant: Dipl.-ing.Jaroslava Zajícová č.autorizace: Identifikační údaje dodavatele stavby Dodavatel bude vybrán na základě výběrového řízení. 2 Základní údaje charakterizující stavbu Předmětem projektu je zpracování dokumentace k ohlášení stavby dvou přístřešků pro kontejnery, v ulici Chemiků na sídlišti Polabiny, v Pardubicích. Stávající stav Přístřešky pro kontejnery, se nachází na pardubickém sídlišti Polabiny v ulici Chemiků, mezi obytnými bloky s čísly popisnými 127, 134 a 144. V současné době se na daném místě nachází staré přístřešky pro kontejnery, určené k demolici. Pozemek je rovinný, v majetku Statutárního města Pardubice. Majetkoprávní vztahy Obec: Pardubice Polabiny Katastrální území: Pardubice Parcelní číslo : 3804/1 Vlastnické údaje pozemku : Statutární město Pardubice A. Průvodní zpráva Strana 2

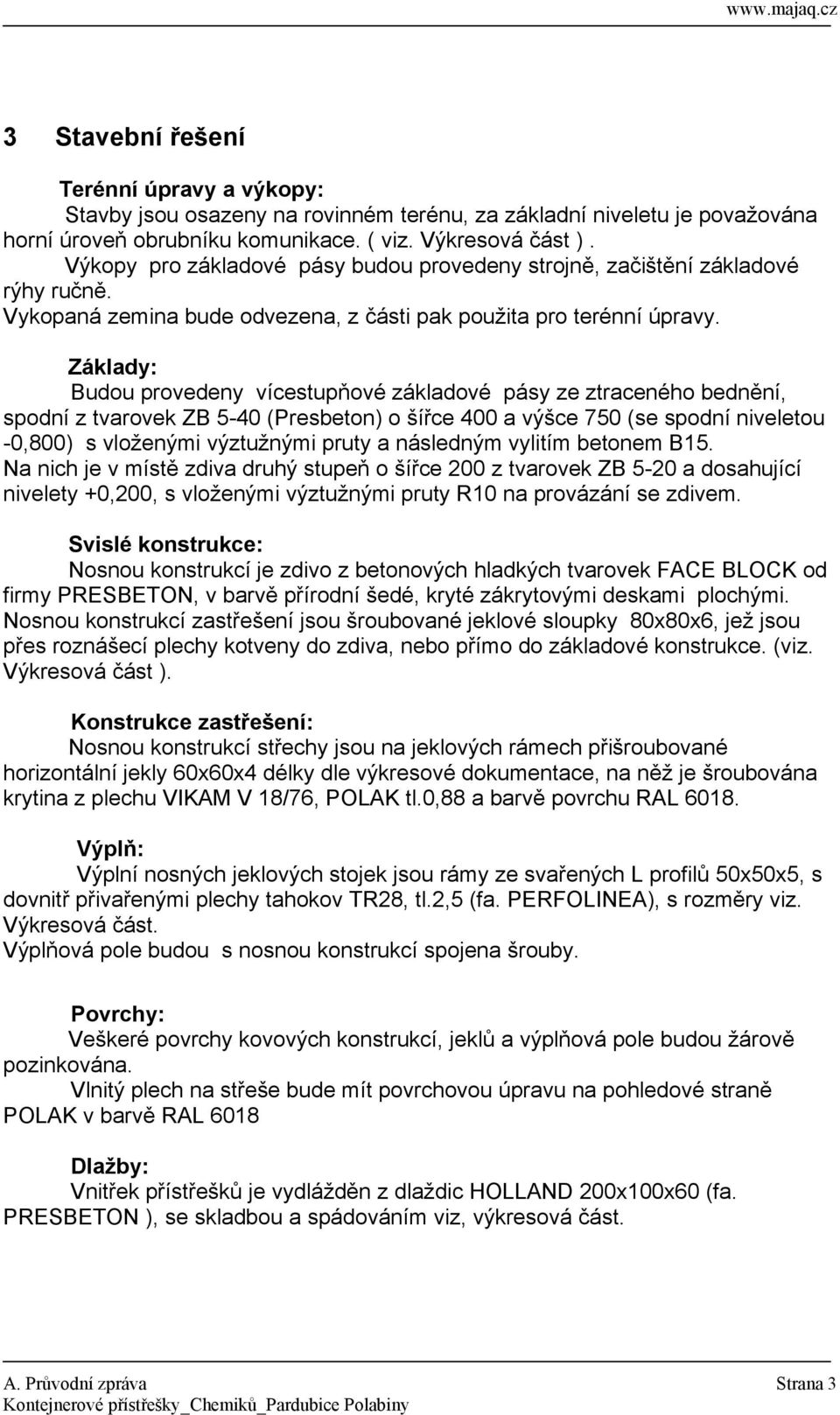

3 3 Stavební řešení Terénní úpravy a výkopy: Stavby jsou osazeny na rovinném terénu, za základní niveletu je považována horní úroveň obrubníku komunikace. ( viz. Výkresová část ). Výkopy pro základové pásy budou provedeny strojně, začištění základové rýhy ručně. Vykopaná zemina bude odvezena, z části pak použita pro terénní úpravy. Základy: Budou provedeny vícestupňové základové pásy ze ztraceného bednění, spodní z tvarovek ZB 5-40 (Presbeton) o šířce 400 a výšce 750 (se spodní niveletou -0,800) s vloženými výztužnými pruty a následným vylitím betonem B15. Na nich je v místě zdiva druhý stupeň o šířce 200 z tvarovek ZB 5-20 a dosahující nivelety +0,200, s vloženými výztužnými pruty R10 na provázání se zdivem. Svislé konstrukce: Nosnou konstrukcí je zdivo z betonových hladkých tvarovek FACE BLOCK od firmy PRESBETON, v barvě přírodní šedé, kryté zákrytovými deskami plochými. Nosnou konstrukcí zastřešení jsou šroubované jeklové sloupky 80x80x6, jež jsou přes roznášecí plechy kotveny do zdiva, nebo přímo do základové konstrukce. (viz. Výkresová část ). Konstrukce zastřešení: Nosnou konstrukcí střechy jsou na jeklových rámech přišroubované horizontální jekly 60x60x4 délky dle výkresové dokumentace, na něž je šroubována krytina z plechu VIKAM V 18/76, POLAK tl.0,88 a barvě povrchu RAL Výplň: Výplní nosných jeklových stojek jsou rámy ze svařených L profilů 50x50x5, s dovnitř přivařenými plechy tahokov TR28, tl.2,5 (fa. PERFOLINEA), s rozměry viz. Výkresová část. Výplňová pole budou s nosnou konstrukcí spojena šrouby. Povrchy: Veškeré povrchy kovových konstrukcí, jeklů a výplňová pole budou žárově pozinkována. Vlnitý plech na střeše bude mít povrchovou úpravu na pohledové straně POLAK v barvě RAL 6018 Dlažby: Vnitřek přístřešků je vydlážděn z dlaždic HOLLAND 200x100x60 (fa. PRESBETON ), se skladbou a spádováním viz, výkresová část. A. Průvodní zpráva Strana 3

4 4 Územně technické podmínky pro přípravu území Věcné a časové vazby na okolní výstavbu a související investice Stavba bude prováděna s respektováním požadavků na ochranu životního prostředí, se zabezpečením z hlediska požární ochrany a bude respektovat požadavky dotčených orgánů státní správy. Řešení dopravy Území staveniště je jednoznačně dáno polohou objektu. Přístřešky jsou přístupné po místních komunikacích, příjezd je z ulice Chemiků. V místě se předpokládá vznik staveniště. Úprava ploch a prostranství Plochy dotčené výstavbou budou po dokončení výstavby uvedeny do původního stavu. Péče o životní prostředí Stavba svým charakterem, použitím nezávadných materiálů a moderních technologií nebude negativně ovlivňovat životní prostředí. Po stránce estetické by měla stavba minimálně zachovat kvalitu prostředí stávajícího. Aby nedocházelo v době výstavby ke zhoršení životního prostředí v místě stavby, musí dodavatel respektovat hygienické normy pro výstavbu. Jedná se především o nepřekročení norem hlučnosti a prašnosti. Dodavatel stavby bude respektovat a provádět všechna nutná opatření proti obtěžování okolí stavby polétavým prachem nad přípustnou míru. Při výjezdu nákladních vozidel a jiných strojů ze staveniště nesmí docházet ke znečištění či poškození stávajících místních nebo státních komunikací. V případě znečištění těchto komunikací je dodavatel stavby povinen tyto komunikace neprodleně očistit. 5 Členění stavby na provozní soubory a stavební objekty Stavba není členěna na stavební objekty ani provozní soubory. 6 Podklady Jako výchozích podkladů bylo použito: Záměr investora Digitální podklady z DTMMP Snímek z katastrální mapy Projednání a konzultace s investorem 7 Přehled uživatelů a provozovatelů A. Průvodní zpráva Strana 4

5 Uživatelem bude široká veřejnost. 8 Časový plán stavby Výběr dodavatele: 08/2011 Zahájení stavby: cca 09/2011 Dokončení stavby: 12/ Způsob dodávky stavby Stavba bude prováděna dodavatelsky jako komplexní dodávka. V Pardubicích dne A. Průvodní zpráva Strana 5
