1 Konstrukce blkonů ters Vrinty 1-8

2 Konstrukce blkonů ters Konstrukční skldb 1 Podlhová konstrukce se Schlüter -DITRA 25 Kontktní izolce seprce ve spojení vyrovnání tlku vodní páry nd nosným, vyspádovným podkldem Schlüter -DITRA 25 je izolce v těsném spojení s obkldem dlžbou. Kromě izolční funkce slouží Schlüter -DITRA 25 k seprci neutrlizující pnutí mezi podkldem obkldem, které způsobuje změn teplot. Zbytková vlhkost je z podkldu (npř.čerstvý potěr) odváděn díky schopnosti Schlüter -DITRA 25 vyrovnávt přetlk vodní páry. Nosná konstrukce Spádový potěr Předpokldem pro funkčnost konstrukce je dosttečný spád (1,5-2%) pro odvodnění. Schlüter -BARA-RTKEG Ukončovcí profil s okpničkou drážkou pro připevnění žlbového systému Schlüter - BARIN. Schlüter -DITRA 25 Speciální polyetylenová rohož s funkcemi kontktní izolce, seprce ve spojení vyrovnání přetlku vodní páry. Schlüter -KERDI-KEBA Polyetylénová izolční pásk oboustrnně optřená speciální střiží k zkotvení v těsnicím lepidle Schlüter -KERDI-COLL pro vytvoření vodotěsného npojení stěn, spojů izolčních pásů npojení. Schlüter -DILEX-EKE nebo -EF Jednodílný koutový profil pro pružné npojení podlh/ stěn u blkonů (pro tersy: Schlüter -DILEX-EK). Schlüter -RONDEC, -JOLLY nebo -QUADEC Profily pro čisté ukončení soklů. Dodávjí se v různých brvách povrchových úprvách. Mteriál: ušlechtilá ocel nebo hliník Schlüter -BARIN Žlbový systém pro odvodnění blkónů ters z brevně lkovného hliníku s kompletním příslušenstvím. Dlždice kermické nebo z přírodního kmene Pokládk do tenkého lože hydrulicky tuhnoucího, vodovzdorného mrzuvzdorného lepidl. h Zde zobrzená skldb pltí pouze pro volně vyložené blkony (s modifikovným ukončením volných hrn) tersy n rostlém terénu. 2 Foto n titulní strně: s lskvým svolením RAK Cermics GmbH

3 Vrinty ukončení volných hrn Schlüter -BARA-RTKEG Schlüter -BARA-RTKEG je ukončovcí profil s okpničkou pro oszení n hotový spádový potěr. Profil má drážku pro připevnění žlbového systému Schlüter -BARIN. Je vhodný pro konstrukční skldbu s kontktní seprcí Schlüter -DITRA 25. Jeho uzvřená čelní hrn čistě zkončuje dlžbu. Schlüter -BARA-RTK Schlüter -BARA-RTK je ukončovcí profil s okpničkou pro oszení n hotový spádový potěr. Profil má drážku pro připevnění žlbového systému Schlüter - BARIN. Prohloubený přechod k okpničce umožňuje ukončení hrny dlžby profilem Schlüter -JOLLY. Dlždice se všk mohou pokládt tké s přeshem. Schlüter -BARA-RAK Schlüter -BARA-RAK je ukončovcí profil s okpničkou z brevně lkovného hliníku. Oszuje se n hrnu hotové vyspádovné plochy slouží jko ukončovcí okpová hrn. Schlüter -BARA-RAK není určen pro montáž žlbového systému Schlüter -BARIN. Dodtečným vyvrtáním otvorů ø 7 mm, je všk i toto možné. Schlüter -BARA-RAM Schlüter -BARA-RAM je ukončovcí profil s okpničkou z brevně lkovného hliníku. Oszuje se n hrnu hrubé konstrukce ve správné výšce slouží zároveň jko šblon pro stžení spádového potěru. Schlüter -BARA- RAM není určen pro montáž žlbového systému Schlüter -BARIN. Dodtečným vyvrtáním otvorů ø 7 mm, je všk i toto možné. Schlüter -BARA-RW Schlüter -BARA-RW je úhelníkový ukončovcí profil z ušlechtilé oceli nebo brevně lkovného hliníku pro ukončení volných hrn blkonů ters. 3

4 Konstrukce blkonů ters Konstrukční skldb 2 Podlhová konstrukce se Schlüter -KERDI -DITRA-DRAIN Kontktní izolce - kontktní drenáž seprce ve spojení Nosná konstrukce s povrchem ve spádu je chráněn proti pronikjcí vodě kontktní izolcí Schlüter -KERDI. N izolci se pokládá do tenké vrstvy lepidl kontktní drenáž Schlüter -DITRA-DRAIN. Pomocí Schlüter -DITRA-DRAIN dochází k celoplošnému provzdušnění nlepené dlžby, čímž dochází k rychlému rovnoměrnému schnutí/vytvrdnutí tenké vrstvy lepidl. Vznikjící pnutí je neutrlizováno seprční funkcí Schlüter -DITRA-DRAIN. Nosná konstrukce Spádový potěr Předpokldem pro funkčnost konstrukce je dosttečný spád (1,5-2%) pro odvodnění. Schlüter -BARA-RTKE Ukončovcí profil s okpničkou drážkou pro připevnění žlbového systému Schlüter - BARIN. Otvory zjišťují dosttečně velký průřez pro odvodnění provzdušnění. Ponecht volné drenážní otvory! Schlüter -KERDI Kontktní izolce z polyetylénu. Spoje jsou lepené těsnicím lepidlem Schlüter -KERDI- COLL. Schlüter -KERDI-KEBA Polyetylénová izolční pásk oboustrnně optřená speciální střiží k zkotvení v těsnicím lepidle Schlüter -KERDI-COLL pro vytvoření vodotěsného npojení stěn, spojů izolčních pásů npojení. Schlüter -DITRA-DRAIN 4 Kontktní drenáž z polyetylénové rohože, položená do tenké vrstvy lepidl, s funkcemi kontktní drenáž, provzdušnění seprce ve spojení. b Schlüter -DITRA-DRAIN 8 Kontktní drenážní rohož speciálně pro velké plochy konstrukce schodišť. Schlüter -DILEX-EKE nebo -EF Jednodílný koutový profil pro pružné npojení podlh/stěn u blkonů (pro tersy: Schlüter -DILEX-EK). Soklové dlždice Schlüter -BARIN Žlbový systém pro odvodnění blkónů ters z brevně lkovného hliníku s kompletním příslušenstvím. Dlždice kermické /slinuté nebo z přírodního kmene Pokládk tké velkých formátů - do tenkého lože hydrulicky tuhnoucího, vodovzdorného povětrnostním vlivům odolného lepidl. Tloušťk dlždic: 8 mm b Vhodné i pro velkoformátové dlžby Konstrukční skldb nd střešními tersmi Zde zobrzená skldb pltí pouze pro volně vyložené blkony (s modifikovným ukončením volných hrn) tersy n rostlém terénu. 4

5 Vrinty Schlüter -DITRA-DRAIN Schlüter -DITRA-DRAIN je spolehlivá trvle účinná kontktní kpilárně psivní drenáž. Pokládá se do tenké vrstvy lepidl n kontktní izolci Schlüter -KERDI položenou ve spádu nebo n jinou vhodnou kontktní izolci. Schlüter -DITRA-DRAIN 8 Schlüter -DITRA-DRAIN 4 Schlüter -DITRA-DRAIN 8 Schlüter -DITRA-DRAIN 4 Schlüter -KERDI Schlüter -KERDI je izolční pás z polyetylénu, který je oboustrnně optřen speciální střiží k ukotvení v lepidle n lepení obkldu dlžby. Používá se především pro kontktní izolce v těsném spojení s obkldem dlžbou. Schlüter -BARA-RTKE Schlüter -BARA-RTKE je ukončovcí profil s okpničkou pro oszení n hotový spádový potěr. Profil má drážku pro připevnění žlbového systému Schlüter - BARIN. Profil Schlüter -BARA-RTKE je vhodný především pro konstrukční skldbu s kontktní drenáží Schlüter -DITRA-DRAIN. Jeho čelní hrn s otvory čistě zkončuje dlžbu. Ponecht volné drenážní otvory! Schlüter -BARA-RW Schlüter -BARA-RW je úhelníkový ukončovcí profil z ušlechtilé oceli nebo brevně lkovného hliníku pro ukončení volných hrn blkonů ters. Zchovejte možnost odvodnění! Schlüter -BARA-RT Schlüter -BARA-RT je ukončovcí profil ve tvru T z brevně lkovného hliníku pro volné hrny blkonů ters. Horní čst čelního rmene zkrývá hrnu dlžby, spodní část tvoří okpničku překrývá spáru kontktní drenáže Schlüter -DITRA-DRAIN. Zchovejte možnost odvodnění! 5

6 Konstrukce blkonů ters Konstrukční skldb 3 Podlhová konstrukce se Schlüter -TROBA-PLUS, Schlüter -BEKOTEC-DRAIN Schlüter -DITRA-DRAIN Izolce - tenkovrstvá roznášecí vrstv - kontktní drenáž seprce ve spojení Nosná konstrukce s povrchem ve spádu je chráněn izolcí proti pronikjící vodě podle DIN Mezi izolci roznášecí vrstvu (potěr) se položí Schlüter -TROBA-PLUS jko drenáž pro odvod prosáklé vody. Roznášecí vrstv se provádí v tenké vrstvě systémem Schlüter - BEKOTEC-DRAIN. Mezi potěr dlžbu se pokládá do tenké vrstvy lepidl kpilárně psivní kontktní drenáž Schlüter -DITRA-DRAIN. Tím se dosáhne celoplošného provzdušnění nlepené dlžby, čímž dochází k rychlému rovnoměrnému schnutí/vytvrdnutí tenké vrstvy lepidl. Vznikjící pnutí je neutrlizováno seprční funkcí Schlüter -DITRA-DRAIN. Nosná konstrukce Spádový potěr Předpokldem pro funkčnost konstrukce je dosttečný spád (1,5-2%) pro odvodnění. Schlüter -BARA-RTK Ukončovcí profil s okpničkou drážkou pro připevnění žlbového systému Schlüter - BARIN. c Izolce podle DIN d Schlüter -TROBA-PLUS Kpilárně psivní plošná drenáž pro funkční odvod průskové vody celoplošné provzdušnění. Zchovejte možnost odvodnění! e Schlüter -BEKOTEC-DRAIN Tenkovrstvá roznášecí vrstv jko systém funkčně bezpečných plovoucích potěrů bez trhlin. (Cementový potěr CT - C25 - F4 nebo drenážní potěr). Schlüter -DITRA-DRAIN 4 Kontktní drenáž z polyetylénové rohože, položená do tenké vrstvy lepidl, s funkcemi kontktní drenáž, provzdušnění seprce ve spojení. b Schlüter -DITRA-DRAIN 8 Kontktní drenážní rohož speciálně pro velké plochy konstrukce schodišť. g Schlüter -KERDI-KEBA Polyetylénová izolční pásk oboustrnně optřená speciální střiží k zkotvení v těsnicím lepidle Schlüter -KERDI-COLL pro vytvoření vodotěsného npojení stěn, spojů izolčních pásů npojení. h Schlüter -DILEX-EKE nebo -EF Jednodílný koutový profil pro pružné npojení podlh / stěn u blkónů (pro tersy: Schlüter -DILEX-EK nebo -RF). i Schlüter -RONDEC, JOLLY nebo -QUADEC Profily pro čisté ukončení soklů. Dodávjí se v různých brvách povrchových úprvách. Mteriál: ušlechtilá ocel nebo hliník j Schlüter -BARA-RT Ukončovcí profil s horní čelní strnou (ukončovcím rmenem) okpničkou. k Schlüter -BARIN Žlbový systém pro odvodnění blkónů ters z brevně lkovného hliníku s kompletním příslušenstvím. Dlždice kermické /slinuté nebo z přírodního kmene Pokládk tké velkých formátů - do tenkého lože hydrulicky tuhnoucího, vodovzdorného povětrnostním vlivům odolného lepidl. g h i k Vhodné i pro velkoformátové dlžby j Zde zobrzená skldb pltí pouze pro volně vyložené blkony (s modifikovným ukončením volných hrn) tersy n rostlém terénu. Konstrukční skldby střešních ters (nd uzvřenou nebo obydlenou částí) je bezpodmínečně nutné provést podle pltných technických předpisů s hydroizolcí nd tepelnou izolcí podle DIN

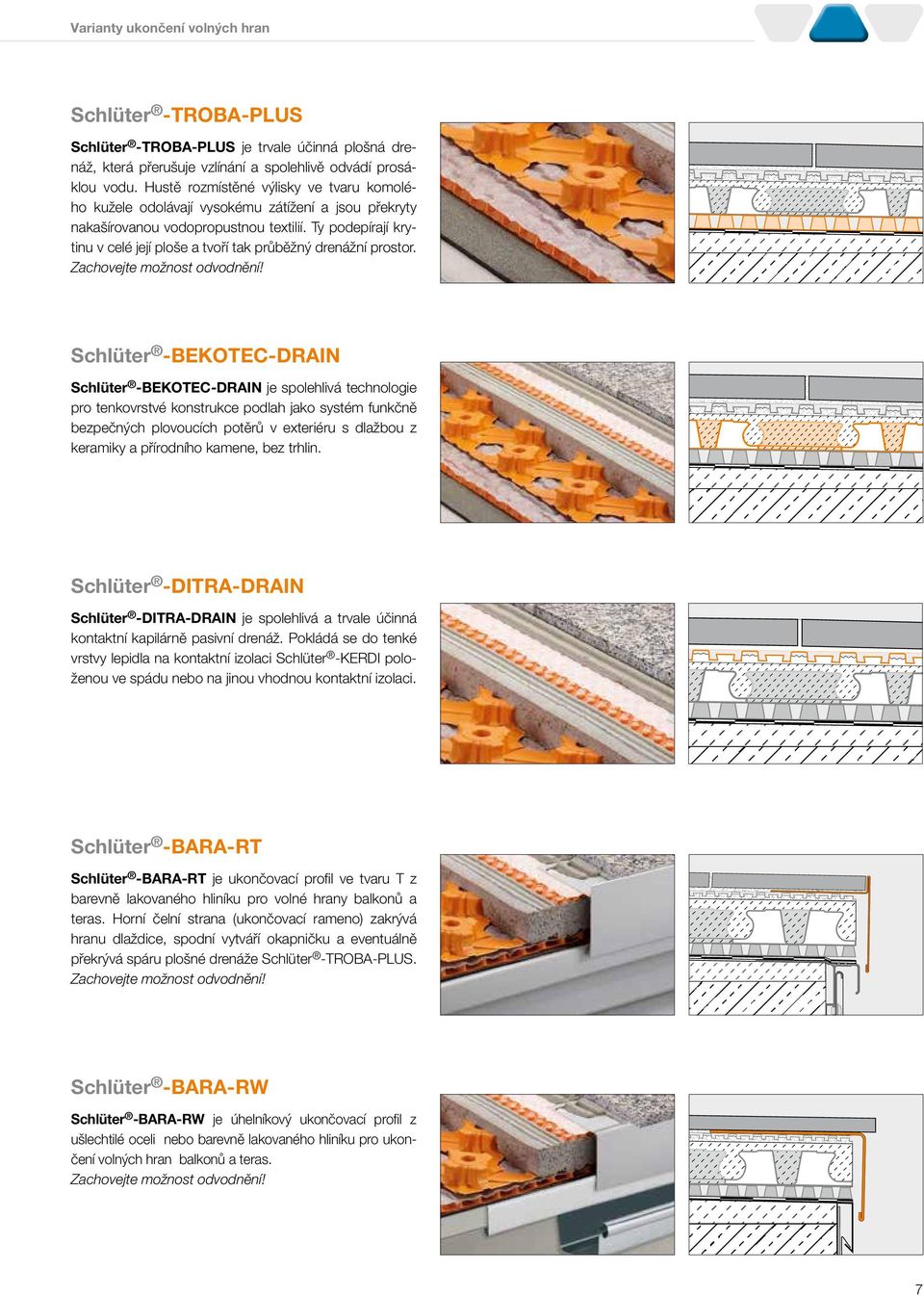

7 Vrinty ukončení volných hrn Schlüter -TROBA-PLUS Schlüter -TROBA-PLUS je trvle účinná plošná drenáž, která přerušuje vzlínání spolehlivě odvádí prosáklou vodu. Hustě rozmístěné výlisky ve tvru komolého kužele odolávjí vysokému zátížení jsou překryty nkšírovnou vodopropustnou textilií. Ty podepírjí krytinu v celé její ploše tvoří tk průběžný drenážní prostor. Zchovejte možnost odvodnění! Schlüter -BEKOTEC-DRAIN Schlüter -BEKOTEC-DRAIN je spolehlivá technologie pro tenkovrstvé konstrukce podlh jko systém funkčně bezpečných plovoucích potěrů v exteriéru s dlžbou z kermiky přírodního kmene, bez trhlin. Schlüter -DITRA-DRAIN Schlüter -DITRA-DRAIN je spolehlivá trvle účinná kontktní kpilárně psivní drenáž. Pokládá se do tenké vrstvy lepidl n kontktní izolci Schlüter -KERDI položenou ve spádu nebo n jinou vhodnou kontktní izolci. Schlüter -BARA-RT Schlüter -BARA-RT je ukončovcí profil ve tvru T z brevně lkovného hliníku pro volné hrny blkonů ters. Horní čelní strn (ukončovcí rmeno) zkrývá hrnu dlždice, spodní vytváří okpničku eventuálně překrývá spáru plošné drenáže Schlüter -TROBA-PLUS. Zchovejte možnost odvodnění! Schlüter -BARA-RW Schlüter -BARA-RW je úhelníkový ukončovcí profil z ušlechtilé oceli nebo brevně lkovného hliníku pro ukončení volných hrn blkonů ters. Zchovejte možnost odvodnění! 7

8 Konstrukce blkonů ters Konstrukční skldb 4 Podlhová konstrukce se Schlüter -TROBA-PLUS 8G Schlüter -BEKOTEC-DRAIN Izolce - plošná drenáž - tenkovrstvá podlhová konstrukce drenážní potěr Nosná konstrukce s povrchem ve spádu je chráněn izolcí proti pronikjicí vodě podle DIN Mezi izolci roznášecí vrstvu (potěr) se položí Schlüter -TROBA-PLUS 8G jko plošná drenáž pro odvod prosáklé vody. Roznášecí vrstv z drenážního potěru se provádí v tenké vrstvě systémem Schlüter -BEKOTEC-DRAIN. Dlžb se pokládá do čerstvého potěru. Nosná konstrukce Spádový potěr Předpokldem pro fukčnost konstrukce je dosttečný spád (1,5-2%) pro odvodnění. Schlüter -BARA-RTK Ukončovcí profil s okpničkou drážkou pro připevnění žlbového systému Schlüter - BARIN. c Izolce podle DIN d Schlüter -TROBA-PLUS 8G Kpilárně psivní plošná drenáž s mřížkovou tkninou pro funkční odvod prosáklé vody celoplošné provzdušnění. e Schlüter -BEKOTEC-DRAIN Tenká vrstv potěru, jko systém pro funkčně bezpečné dlžby bez trhlin, z kermiky přírodního kmene, s kontktní vrstvou lepidl nebo cementové mlty, položené do lože z čerstvého cementového nebo drenážního potěru, s vysokou propustností vody. f Schlüter -KERDI-KEBA Polyetylénová izolční pásk oboustrnně optřená speciální střiží k zkotvení v těsnicím lepidle Schlüter -KERDI-COLL pro vytvoření vodotěsného npojení stěn, spojů izolčních pásů npojení. g Schlüter -RONDEC, JOLLY nebo -QUADEC Profily pro čisté ukončení soklů. Dodávjí se v různých brvách povrchových úprvách. Mteriál: ušlechtilá ocel nebo hliník h Schlüter -BARA-RT Ukončovcí profil s horní čelní strnou (ukončovcím rmenem) okpničkou. Zchovejte možnost odvodnění! i Schlüter -BARIN Žlbový systém pro odvodnění blkónů ters z brevně lkovného hliníku s kompletním příslušenstvím. Dlždice kermické nebo z přírodního kmene Pokládk n roznášecí vrstvu do čerstvého potěru. f e g i h Zde zobrzená skldb pltí pouze pro volně vyložené blkony (s modifikovným ukončením volných hrn) tersy n rostlém terénu. Konstrukční skldby střešních ters (nd uzvřenou nebo obydlenou částí) je bezpodmínečně nutné provést podle pltných technických předpisů s hydroizolcí nd tepelnou izolcí podle DIN

9 Vrinty ukončení volných hrn Schlüter -TROBA-PLUS 8G Schlüter -TROBA-PLUS-G je trvle účinná plošná drenáž, která přerušuje vzlínání spolehlivě odvádí přípdně prosáklou vodu. Hustě rozmístěné výlisky ve tvru komolého kužele odolávjí vysokému ztížení jsou překryty nkšírovnou mřížkovou tkninou propouštějící vodu. Ty podepírjí krytinu v celé ploše tvoří tk průběžný drenážní prostor. Schlüter -TROBA-PLUS 8 G je zvláště vhodná pro kombinci s drenážními potěry. Schlüter -BEKOTEC-DRAIN Schlüter -BEKOTEC-DRAIN je spolehlivá technologie pro tenkovrstvé konstrukce podlh jko systém funkčně bezpečných plovoucích potěrů v exteriéru s dlžbou z kermiky přírodního kmene, bez trhlin. Schlüter -BARA-RT Schlüter -BARA-RT je ukončovcí profil ve tvru T z brevně lkovného hliníku pro volné hrny blkonů ters. Horní čelní strn zkrývá hrnu dlždice, spodní vytváří okpničku eventuálně překrývá spáru plošné drenáže Schlüter -TROBAPLUS 8G. Zchovejte možnost odvodnění! Schlüter -BARA-RKLT Schlüter -BARA-RKLT je ukončovcí profil s odvodňovcími otvory z brevně lkovného hliníku. Je vhodný tké pro velkoformátové dlždice. BARA-RKLT je optřen drážkou ve tvru T, sloužící pro připevnění žlbového systému Schlüter -BARIN. Ponecht volné drenážní otvory! Schlüter -BARA-RKL Schlüter -BARA-RKL je úhelníkový ukončovcí profil s odvodňovcími otvory z brevně lkovného hliníku. Je vhodný pro velkoformátové dlždice pokládné do lože ze štěrku/kmenné drti nebo n podložky. Ponecht volné drenážní otvory! 9

10 Konstrukce blkonů ters Konstrukční skldb 5 Podlhová konstrukce se Schlüter -TROBA-PLUS Schlüter -DITRA-DRAIN Izolce - drenáž roznášecí vrstv - kontktní drenáž seprce ve spojení Nosná konstrukce s povrchem ve spádu je chráněn stvební izolcí proti pronikjcí vodě podle DIN Mezi izolci roznášecí vrstvu (potěr) se položí Schlüter -TROBA-PLUS jko drenáž pro odvod prosáklé vody. Pnutí způsobené rozdílnou tepelnou roztžností mteriálů - dlžby / přírodního kmene potěru je neutrlizováno seprční funkcí Schlüter -DITRA-DRAIN, přilepenou n potěru. Nosná konstrukce Spádový potěr Předpokldem pro funkčnost konstrukce je dosttečný spád (1,5-2%) pro odvodnění. Schlüter -BARA-RTK Ukončovcí profil s okpničkou drážkou pro připevnění žlbového systému Schlüter - BARIN. Izolce podle DIN Obvodové izolční pásky Schlüter -TROBA-PLUS Drenážní rohož pro trvle funkční odvod prosáklé vody. Schlüter -BARA-RW úhelníkový ukončovcí profil. Roznášecí vrstv (potěr) Schlüter -DITRA-DRAIN 4 Kontktní drenáž z polyetylénové rohože, položená do tenké vrstvy lepidl, s funkcemi kontktní drenáž, provzdušnění seprce ve spojení. b Schlüter -DITRA-DRAIN 8 Kontktní drenážní rohož speciálně pro velké plochy konstrukce schodišť. Schlüter -KERDI-KEBA Polyetylénová izolční pásk oboustrnně optřená speciální střiží k zkotvení v těsnicím lepidle Schlüter -KERDI-COLL pro vytvoření vodotěsného npojení stěn, spojů izolčních pásů npojení. Schlüter -DILEX-EKE nebo -EF Jednodílný koutový profil pro pružné npojení podlh / stěn u blkónů (pro tersy: Schlüter -DILEX-EK). Schlüter -RONDEC/ -JOLLY nebo -QUADEC Profily pro čisté ukončení soklů. Dodávjí se v různých brvách povrchových úprvách. Mteriál: ušlechtilá ocel nebo hliník Schlüter -BARIN Žlbový systém pro odvodnění blkónů ters z brevně lkovného hliníku s kompletním příslušenstvím. m Dlždice kermické nebo z přírodního kmene Pokládk - tké velkých formátů - do tenkého lože hydrulicky tuhnoucího, vodovzdorného povětrnostním vlivům odolného lepidl. Protěsná zábrn podle DIN Tepelná izolce KONSTRUKČNÍ SKLADBA 5 A 5 A: SKLADBA S VODOTĚSNOU IZOLACÍ, BEZ TEPELNÉ IZOLACE KONSTRUKČNÍ SKLADBA 5 KONSTRUKČNÍ SKLADBA 5 A NAD STŘEŠNÍMI TERASAMI Vhodné i pro velkoformátové dlžby 5 A: SKLADBA S VODOTĚSNOU IZOLACÍ, BEZ TEPELNÉ IZOLACE 5 B: SKLADBA S VODOTĚSNOU A TEPELNOU IZOLACÍ 10

11 Vrinty ukončení volných hrn Schlüter -TROBA-PLUS Schlüter -TROBA-PLUS je trvle účinná plošná drenáž, která přerušuje vzlínání spolehlivě odvádí prosáklou vodu. Hustě rozmístěné výlisky ve tvru komolého kužele odolávjí vysokému zátížení jsou překryty nkšírovnou vodopropustnou textilií. Ty podepírjí krytinu v celé její ploše tvoří tk průběžný drenážní prostor. Zchovejte možnost odvodnění! Schlüter -DITRA-DRAIN Schlüter -DITRA-DRAIN je spolehlivá trvle účinná kontktní kpilárně psivní drenáž. Pokládá se do tenké vrstvy lepidl n kontktní izolci Schlüter -KERDI položenou ve spádu nebo n jinou vhodnou kontktní izolci. Schlüter -BARA-RT Schlüter -BARA-RT je ukončovcí profil ve tvru T z brevně lkovného hliníku pro volné hrny blkonů ters. Horní čelní strn (ukončovcí rmeno) zkrývá hrnu dlždice, spodní vytváří okpničku eventuálně překrývá spáru plošné drenáže Schlüter -TROBA-PLUS. Zchovejte možnost odvodnění! Schlüter -BARA-RW Schlüter -BARA-RW je uhelníkový ukončovcí profil z ušlechtilé oceli nebo brevně lkovného hliníku pro ukončení volných hrn blkonů ters. Zchovejte možnost odvodnění! 11

12 Konstrukce blkonů ters Konstrukční skldb 6 Volná pokládk n Schlüter -TROBA-PLUS 8G se Schlüter -TROBA-STELZ-DR Izolce - plošná drenáž - omezovcí kroužky pro tenkovrstvou mltu Nosná konstrukce s povrchem ve spádu je chráněn stvební izolcí podle DIN nebo lterntivně Schlüter -KERDI proti pronikjící vodě. N izolci se položí tlkově stbilní plošná drenáž Schlüter -TROBA-PLUS 8G pro odvod prosáklé vody jko nosná vrstv pro smonosné velkoformátové dlždice. Schlüter -TROBA-PLUS 8G nvíc tvoří seprční ochrnnou vrstvu izolce. Velkoformátové dlždice se v místech křížení spár ( podle ztížení tké i ve středu dlždice) položí n podložky z mlty pro lepení dlždic do tenkého lože, vymezeného opkovně použitelnými fixčními kroužky Schlüter -TROBA-STELZ-DR. Nosná konstrukce Spádový potěr Předpokldem pro funkčnost konstrukce je dosttečný spád (1,5-2%) pro odvodnění. Schlüter -BARA-RKLT Úhelníkový ukončovcí profil s odvodňovcími otvory pro volně pokládnou dlžbu. Ponecht volné drenážní otvory! Izolce podle DIN lterntivně: izolce se Schlüter -KERDI d Schlüter -TROBA-PLUS 8G Drenážní rohož pro trvle funkční odvod prosáklé vody součsně ochrn vototěsné izolce. Zchovejte možnost odvodnění! e Schlüter -TROBA-STELZ-DR Omezovcí kroužky pro tenkovrstvou mltu n Schlüter -TROBA-PLUS 8G. Mohou se ponecht jko ztrcené bednění nebo se opět použít. f Obvodové izolční pásky g Schlüter -KERDI-KEBA Polyetylénová izolční pásk oboustrnně optřená speciální střiží k zkotvení v těsnicím lepidle Schlüter -KERDI-COLL pro vytvoření vodotěsného npojení stěn, spojů izolčních pásů npojení. h Velkoformátové smonosné dlždice Beton, přírodní kámen, kermik i Schlüter -BARIN Žlbový systém pro odvodnění blkónů ters z brevně lkovného hliníku s kompletním příslušenstvím. j Schlüter -RONDEC/ -JOLLY nebo -QUADEC Profily pro čisté ukončení soklů. Dodávjí se v mnoh různých brvách povrchových úprvách. Mteriál: ušlechtilá ocel nebo hliník f j e d b i Zde zobrzená skldb pltí pouze pro volně vyložené blkony (s modifikovným ukončením volných hrn) tersy n rostlém terénu. Konstrukční skldby střešních ters (nd uzvřenou nebo obydlenou částí) je bezpodmínečně nutné provést podle pltných technických předpisů s hydroizolcí nd tepelnou izolcí podle DIN

13 Vrinty ukončení volných hrn Schlüter -TROBA-STELZ-DR Schlüter -TROBA-STELZ-DR jsou omezovcí kroužky pro tenkovrstvou mltu n Schlüter -TROBA-PLUS 8G. Po nnesení tenkovrstvé mlty lze kroužky ponecht n místě jko ztrcené bednění nebo je lze odebrt opět použít. Schlüter -TROBA-PLUS 8G Schlüter -TROBA-PLUS 8G je trvle účinná plošná drenáž, která přerušuje vzlínání spolehlivě odvádí přípdně prosáklou vodu. Hustě rozmístěné výlisky ve tvru komolého kužele odolávjí vysokému ztížení jsou překryty nkšírovnou mřížkovou tkninou propouštějící vodu. Ty podepírjí krytinu v celé ploše tvoří tk průběžný drenážní prostor. Schlüter -BARA-RKLT Schlüter -BARA-RKLT je ukončovcí profil z brevně lkovného hliníku s odvodňovcími otvory. Je vhodný pro velkoformátové dlždice pokládné n lože ze štěrku / kmenné drti nebo n podložky. BARA-RKLT je optřen drážkou sloužící pro připevnění žlbového systému Schlüter -BARIN. Ponecht volné drenážní otvory! Schlüter -BARA-RK Schlüter -BARA-RK je ukončovcí profil ve tvru T. Čelní strn je optřen okpničkou, překrývjící spáru plošné drenáže Schlüter -TROBA-PLUS 8G. Zchovejte možnost odvodnění! Schlüter -BARA-RT Schlüter -BARA-RT je ukončovcí profil ve tvru T z brevně lkovného hliníku pro volné hrny blkonů ters. Horní čelní strn (ukončovcí rmeno) zkrývá hrnu dlždice, spodní vytváří okpničku eventuálně překrývá spáru plošné drenáže Schlüter -TROBA-PLUS 8G. Zchovejte možnost odvodnění! 13

14 Konstrukce blkonů ters Konstrukční skldb 7 Volná pokládk n mltové podložky Schlüter -TROBA-STELZ Izolce - plošná drenáž - mltové podložky Nosná konstrukce s povrchem ve spádu je chráněn stvební izolcí proti pronikjicí vodě podle DIN N izolci se položí Schlüter - TROBA-PLUS 8G. Schlüter -TROBA-STELZ-MR jsou kroužky z umělé hmoty, sloužící jko pomůck při pokládce velkoformátových dlždic n blkonech tersách. Umělohmotné kroužky vysoké 25 mm se v místech křížení spár dlždic vyplní mltou, n ně se potom položí dlždice. Nosná konstrukce Spádový potěr Předpokldem pro funkčnost konstrukce je dosttečný spád (1,5-2%) pro odvodnění. Schlüter -BARA-RKLT Úhelníkový ukončovcí profil s odvodňovcími otvory pro volně pokládnou dlžbu. Ponecht volné drenážní otvory! Izolce podle DIN d Schlüter -TROBA-PLUS 8G Drenážní rohož pro trvle funkční odvod prosáklé vody součsně ochrnu vodotěsné izolce. e Schlüter -TROBA-STELZ-MR Umělohmotný polyetylénový kroužek, sloužící pro pozdější nplnění čerstvou mltou. f Obvodové izolční pásky g Schlüter -KERDI-KEBA Polyetylénová izolční pásk oboustrnně optřená speciální střiží k zkotvení v těsnicím lepidle Schlüter -KERDI-COLL pro vytvoření vodotěsného npojení stěn, spojů izolčních pásů npojení. h Velkoformátové smonosné dlždice Beton, přírodní kámen, kermik i Schlüter -BARIN Žlbový systém pro odvodnění blkónů ters z brevně lkovného hliníku s kompletním příslušenstvím. j Schlüter -RONDEC / -JOLLY nebo -QUADEC Profily pro čisté ukončení soklů. Dodávjí se v mnoh různých brvách povrchových úprvách. Mteriál: ušlechtilá ocel nebo hliník. j Zde zobrzená skldb pltí pouze pro volně vyložené blkony (s modifikovným ukončením volných hrn) tersy n rostlém terénu. Konstrukční skldby střešních ters (nd uzvřenou nebo obydlenou částí) je bezpodmínečně nutné provést podle pltných technických předpisů s hydroizolcí nd tepelnou izolcí podle DIN

15 Vrinty ukončení volných hrn Schlüter -TROBA-STELZ Schlüter -TROBA-STELZ-MR slouží jko ztrcené bednění pro zhotovení mltových podložek vhodných pro pokládku velkorozměrových dlždic n blkonech tersách. Mteriál nepodléhá hnití, je fyziologicky nezávdný snášenlivý s bitumeny. Schlüter -TROBA- STELZ mohou být teleskopicky zsunuty do sebe, čímž se bezproblémově docílí libovolné výšky dlžby nezávisle n spádu podkldu. Schlüter -TROBA-PLUS 8G Schlüter -TROBA-PLUS 8G je trvle účinná plošná drenáž, která přerušuje vzlínání spolehlivě odvádí přípdně prosáklou vodu. Hustě rozmístěné výlisky ve tvru komolého kužele odolávjí vysokému ztížení jsou překryty nkšírovnou mřížkovou tkninou propouštějící vodu. Ty podepírjí krytinu v celé ploše tvoří tk průběžný drenážní prostor. Zchovejte možnost odvodnění! Schlüter -BARA-RKLT Schlüter -BARA-RKLT je ukončovcí profil z brevně lkovného hliníku s odvodňovcími otvory. Je vhodný pro velkoformátové dlždice pokládné do lože ze štěrku / kmenné drti nebo n podložky. BARA-RKLT je optřen drážkou sloužící pro připevnění žlbového systému Schlüter -BARIN. Ponecht volné drenážní otvory! Schlüter -BARA-RKL Schlüter -BARA-RKL je úhelníkový ukončovcí profil s odvodňovcími otvory z brevně lkovného hliníku. Je vhodný jko ukončovcí profil pro blkony tersy s velkoformátovými dlždicemi pokládnými volně do lože ze štěrku/kmenné drti nebo n podložky. Ponecht volné drenážní otvory! Schlüter -BARA-RWL Schlüter -BARA-RWL je úhelníkový ukončovcí profil z brevně lkovného hliníku s odvodňovcími otvory. Je vhodný jko ukončovcí profil pro blkony tersy s velkoformátovými dlždicemi pokládnými volně do lože ze štěrku/kmenné drti nebo n podložky. Ponecht volné drenážní otvory! 15

16 Konstrukce blkonů ters Konstrukční skldb 8 Volná pokládk n Schlüter -TROBA do lože ze štěrku/ kmenné drti Izolce - plošná drenáž - lože ze štěrku/ kmenné drti Nosná konstrukce s povrchem ve spádu je chráněn stvební izolcí proti pronikjicí vodě podle DIN Mezi izolci vrstvu štěrku nebo kmenné drti se položí Schlüter -TROBA jko seprční ochrnná vrstv izolce. Chrání izolci před mechnickým poškozením před vtlčením drobného štěrku nebo kmenné drti. Díky drenážní funkci je prosáklá vod rychle spolehlivě odváděn, tkže se nemůže vytvářet efekt zmrzlého betonu. Nosná konstrukce Spádový potěr Předpokldem pro funkčnost konstrukce je dosttečný spád (1,5-2%) pro odvodnění. Schlüter -BARA-RKLT Úhelníkový ukončovcí profil s odvodňovcími otvory pro volně pokládnou dlžbu. Ponecht volné drenážní otvory! Izolce podle DIN lterntivně: izolce se Schlüter -KERDI Schlüter -TROBA Drenážní rohož pro trvle funkční odvod prosáklé vody součsně ochrnu vodotěsné izolce. Lože ze štěrku / kmenné drti (v místě volné hrny zpevněné pojivem) Obvodové izolční pásky Schlüter -KERDI-KEBA Polyetylénová izolční pásk oboustrnně optřená speciální střiží k zkotvení v těsnicím lepidle Schlüter -KERDI-COLL pro vytvoření vodotěsného npojení stěn, spojů izolčních pásů npojení. Velkoformátové smonosné dlždice Beton, přírodní kámen, kermik Schlüter -BARIN Žlbový systém pro odvodnění blkónů ters z brevně lkovného hliníku s kompletním příslušenstvím. j Schlüter -RONDEC / -JOLLY nebo -QUADEC Profily pro čisté ukončení soklů. Dodávjí se v mnoh různých brvách povrchových úprvách. Mteriál: ušlechtilá ocel nebo hliník. j Zde zobrzená skldb pltí pouze pro volně vyložené blkony (s modifikovným ukončením volných hrn) tersy n rostlém terénu. Konstrukční skldby střešních ters (nd uzvřenou nebo obydlenou částí) je bezpodmínečně nutné provést podle pltných technických předpisů s hydroizolcí nd tepelnou izolcí podle DIN

17 Vrinty ukončení volných hrn Schlüter -TROBA/-TROBA-PLUS Schlüter -TROBA A Schlüter -TROBA-PLUS B jsou spolehlivé, trvle funkční plošné drenáže položené přes vodorovné izolce ve spádu. Prosáklá vod je beztlkově odváděn dutými prostormi drenážní rohože k odvodňovcím místům. Zároveň je izolce chráněn proti poškození. A B Schlüter -BARA-RKLT Schlüter -BARA-RKLT je ukončovcí profil z brevně lkovného hliníku s odvodňovcími otvory. Je vhodný pro velkoformátové dlždice pokládné dle volby n lože ze štěrku/ kmenné drti, zpevněné v místě volné hrny pojivem, nebo pokládné n podložky. BARA-RKLT je optřen drážkou sloužící pro připevnění žlbového systému Schlüter -BARIN. Ponecht volné drenážní otvory! Schlüter -BARA-RKL Schlüter -BARA-RKL je ukončovcí profil s odvodňovcími otvory z brevně lkovného hliníku. Je vhodný jko ukončovcí profil pro blkony tersy s velkoformátovými dlždicemi pokládnými dle volby n lože ze štěrku/ kmenné drti, zpevněné v místě volné hrny pojivem, nebo pokládnými n podložky. Ponecht volné drenážní otvory! Schlüter -BARA-RWL Schlüter -BARA-RWL je úhelníkový ukončovcí profil z brevně lkovného hliníku s odvodňovcími otvory. Je vhodný jko ukončovcí profil pro blkony tersy s velkoformátovými dlždicemi pokládnými dle volby n lože ze štěrku/kmenné drti, zpevněné v místě volné hrny pojivem, nebo pokládnými n podložky. Ponecht volné drenážní otvory! 17

18 Dlší systémové výrobky Schlüter -BARIN Schlüter -BARIN je žlbový systém z brevně lkovného hliníku pro odvádění vody z ploch blkonů ters. Lze ho připevnit n k tomu určené profily Schlüter -BARA. Svody Schlüter -BARIN-BR vhodné ke žlbovému systému jsou dodávány v provedení z brevně lkovného hliníku. Schlüter -BARA-RAP Schlüter -BARA-RAP je krycí profil z brevně lkovného hliníku. Ve spojení s nosným profilem Schlüter - BARA-RW slouží k lemování volných (postrnních) hrn blkonů ters. Brání nekontrolovnému přetékání vody z přívlových dešťů nebo při čištění dlžby. Schlüter -TROBA-LINE-TL Schlüter -TROBA-LINE-TL je drenážní žlb z ušlechtilé oceli s krycím roštem v šířkách 75, mm, který je možno osdit u nízkých výšek npojení dlžby ke dveřím n blkonech tersách, kde zbrňuje hromdění vody. Může být používán i jko žlb pro plošnou drenáž. Schlüter -TROBA-LINE-TLR Schlüter -TROBA-LINE-TLR je drenážní žlb v šířkách mm s drenážním roštem z leštěné ušlechtilé oceli, který je možno osdit u nízkých výšek npojení dlžby ke dveřím n blkonech tersách, kde zbrňuje hromdění vody. Lze ho tké použít jko plošný drenážní žlb pro vyšší ztížení. Schlüter -KERDI-DRAIN Schlüter -KERDI-DRAIN je systém vpustí pro spolehlivé npojení ke kontktní izolci Schlüter -KERDI nebo k jiným systémům kontktních izolcí. 18

19 Průřezy profilů Schlüter -BARA-RTK Schlüter -BARA-RTKE Schlüter -BARA-RTKEG 110 mm 85 mm mm 85 mm 60 mm H 85 mm 60 mm H Schlüter -BARA-RAK Schlüter -BARA-RAM 50 Schlüter -BARA-RK 85 mm mm 61 mm 100 mm 85 mm mm mm Schlüter -BARA-RKB Schlüter -BARA-RKLT Schlüter -BARA-RKL 80 mm 2,5 20 = H 1, mm 110 mm mm 25 Schlüter -BARA-RWL Schlüter -BARA-RW Schlüter -BARA-RT 90 mm H 90 mm mm 61 mm 20 = H H = 30 / 40 / 50 / 75 mm H = 30 / 40 / 50 / 75 mm = H = H 100 mm H1 90 mm H = 15/25/30/40/55/75/95/120/150 mm H = 15/25/30/40/55/75/95/120/150 mm H/H1 = 9/60, 12/16, /12/65, 20/50, 25/40, 30/35 mm 19

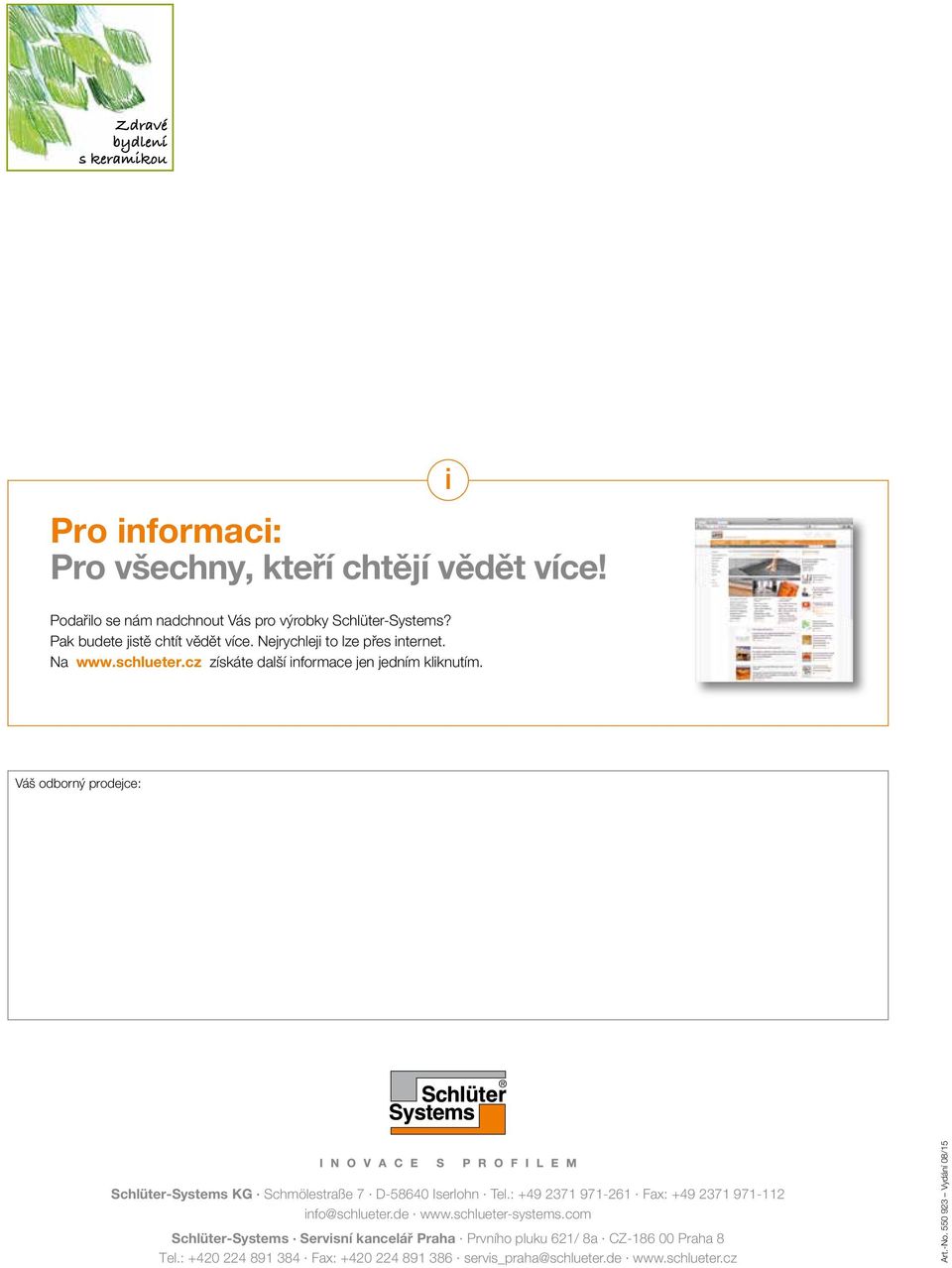

20 Pro informci: Pro všechny, kteří chtějí vědět více! Podřilo se nám ndchnout Vás pro výrobky Schlüter-Systems? Pk budete jistě chtít vědět více. Nejrychleji to lze přes internet. N získáte dlší informce jen jedním kliknutím. i Váš odborný prodejce: Schlüter-Systems KG Schmölestrße 7 D Iserlohn Tel.: Fx: info@schlueter.de Schlüter-Systems Servisní kncelář Prh Prvního pluku 621/ 8 CZ Prh 8 Tel.: Fx: servis_prh@schlueter.de Art.-No Vydání 08/15
