1 Budova: ISŠ CHEB, Na Hrázi1, Cheb HLUKOVÁ STUDIE TEP. ČERPADLO PRO STAVEBNÍ ŘÍZENÍ Datum zpracování: Praha 11/2012 Zpracovatel: Energetická agentura s.r.o. Strážovská 343/17, Praha 5 tel: , fax: info@energetickaagentura.eu Odpovědný projektant : Ing. Petra Studecká, Ph.D. Autorizovaný inženýr ČKAIT č. 9547

2 Obsah 1. Úvod Popis posuzovaného objektu Hluk ve venkovním prostoru... 4 Stacionární zdroje Posouzení hluku od průmyslových stacionárních zdrojů Závěr... 7 Seznam obrázků a tabulek Obr. 1 Výřez katastrální mapy vč. ortomapy... 4 Obr. 1 Příloha č.3 Korekce pro stanovení hodnot hluku ve venkovním prostoru... 5 Přílohy Výstupy z programu Hluk plus Podklady výrobce ROBUR 2 2/7

3 1. Úvod Předmětem studie je posouzení hlukové zátěže navrženými čerpadly do venkovního prostoru ISŠ Cheb na nejbližší chráněné prostory. Posouzení je provedeno pro stavební řízení s ohledem na požadavky Nařízení vlády č. 272/2011 o ochraně zdraví před nepříznivými účinky hluku a vibrací. V první části jsou shrnuty dostupné normové požadavky. V další části je stanoveno hlukové zatížení z hlediska působících zdrojů. Poslední část řeší porovnání normových požadavků a vypočtených hodnot a jsou navrženy konkrétní úpravy. 2. Popis posuzovaného objektu V rámci stavebních úprav ISŠ dojde ke změně zdroje vytápění objektu. Jako zdroj tepla je navržena soustava tří plynových tepelných čerpadel vzduch-voda. Jedná se o plynová absorpční čerpadla ROBUR PRO GAHP - A HT S o jmenovitém výkonu 38,3kW, celkový výkon je tedy 114,9 kw. Čerpadla budou umístěna při zdi severní fasády ve vnitrobloku areálu. Detailní rozmístnění čerpadel viz výkresová dokumentace. Hladina akustického tlaku ve vzdálenosti 10m garantovaná výrobcem je 45 db. Podklady výrobce jsou uvedeny v příloze studie. Nejblíže umístěná chráněná okna samotné budovy školy jsou vzdálená cca 3,5m. Nejblíže umístěná chráněná okna okolní zástavby se nenachází v relevantní vzdálenosti, nejsou tedy zdrojem hluku nijak postižena. 3 3/7

4 Obr. 1 Výřez katastrální mapy vč. ortomapy 3. Hluk ve venkovním prostoru 12 Hygienické limity hluku v chráněných venkovních prostorech staveb a v chráněném venkovním prostoru (1) Hodnoty hluku, s výjimkou vysokoenergetického impulsního hluku se vyjadřují ekvivalentní hladinou akustického tlaku A LAeq,T. V denní době se stanoví pro 8 souvislých a na sebe navazujících nejhlučnějších hodin (LAeq,8h ), v noční době pro nejhlučnější 1 hodinu (LAeq,1h ). Pro hluk z dopravy na pozemních komunikacích, s výjimkou účelových komunikací, a dráhách, a pro hluk z leteckého provozu se ekvivalentní hladina akustického tlaku A LAeq,T stanoví pro celou denní (LAeq,16h ) a celou noční dobu (LAeq,8h ). (3) Hygienický limit v ekvivalentní hladiny akustického tlaku A, s výjimkou hluku z leteckého provozu a vysokoenergetického impulsního hluku, se stanoví součtem základní hladiny akustického tlaku A LAeq,T se rovná 50 db a korekcí přihlížejících ke druhu chráněného prostoru a denní a noční době podle přílohy č. 3 V případě hluku s tónovými složkami, s výjimkou hluku z dopravy na pozemních komunikacích a drahách, hluku s výrazně informačním charakterem se přičte další korekce -5 db. 4 4/7

5 Obr. 1 Příloha č.3 Korekce pro stanovení hodnot hluku ve venkovním prostoru Způsob využití území Chráněný venkovní prostor staveb lůžkových zdravotnických zařízení vč. lázní Chráněný venkovní prostor lůžkových zdravotnických zařízení vč. lázní Chráněný venkovní prostor ostatních staveb a chráněný ostatní venkovní prostor Korekce db(a) 1) 2) 3) 4) Korekce uvedené v tabulce se nesčítají. Pro noční dobu se pro chráněný venkovní prostor staveb přičítá další korekce 10 db s výjimkou hluku z železniční dráhy, kde se použije korekce 5 db. 1. Použije se pro hluk z provozoven (např. továrny, výrobny, dílny, prádelny, stravovací a kulturní zařízení) a z jiných stacionárních zdrojů (např. vzduchotechnické systémy, kompresory, chladící agregáty). Použije se i pro hluk způsobený vozidly, která se pohybují na neveřejných komunikacích (pozemní doprava a přeprava v areálech závodů, stavenišť apod.). Dále pro hluk ze stavebních strojů pohybujících se v místě svého nasazení. 2. Použije se pro hluk z dopravy na silnicích III. Třídy a místních komunikacích III. Třídy a drahách. 3. Použije se pro hluk z dopravy na dálnicích, silnicích I. a II. Třídy a místních komunikacích I. A II. Třídy v území, kde hluk z dopravy na těchto komunikacích je převažující nad hlukem z dopravy na ostatních pozemních komunikacích. Použije se pro hluk z dopravy na drahách v ochranném pásmu drah. 4. Použije se pro starou hlukovou zátěž z pozemních komunikací a z drážní dopravy. 5 5/7

6 Stacionární zdroje Tepelné čerpadlo vzduch voda: Hladina akustického výkonu jednoho čerpadla 10m od zdroje je 45 db (hodnota udaná výrobcem podklad v příloze studie) Při provozu všech tří tepelných čerpadel současně na maximální výkon bude hladina akustického výkonu pro denní a noční dobu: Posuzovaný bod č. Vypočtená hodnota den db Vypočtená hodnota noc db Nařízení vlády Rozdíl Hodnocení Den Noc Den Noc Den Noc nesplňuje 2 55,4 55, ,4 15,4 nesplňuje 3 49,4 49, ,6 9,4 ok Bez požadavku Pro denní dobu tyto hodnoty nesplňují hodnoty dané nařízením vlády. Nejnepříznivěji vychází hodnota v bodě č. 1 : 57 db. Jedná se o bod umístěný před fasádou samotného objektu školy. Bod č. 2 vychází také nepříznivě: 55,4 db. Pro noční dobu nejsou požadavky stanoveny, protože škola není v nočních hodinách v provozu. 5. Posouzení hluku od průmyslových stacionárních zdrojů Hluk působený provozem navrženého objektu na okolní objekty Pro výpočet byl použit softwarový produkt Hluk + verze Program umožňuje výpočet hluku ve venkovním prostředí generovaného dopravními i průmyslovými zdroji hluku v území. Do programu byly zadány základní schémata dotčených objektů a stacionárních zdrojů. Výpočet byl proveden pro denní dobu. Denní doba je uvažována Tepelná čerpadla byla zadána obě na maximální výkon. Tento model je shodný pro denní i noční dobu. Proto byl proveden pouze jeden výpočet. Výsledky byly posouzeny pro denní i noční dobu. Ekvivalentní hladina akustického tlaku byla vypočtena v nejnepříznivějším místě u nejbližší zástavby 6 bodů. Posuzované body se nachází před fasádami dotčené zástavby (umístění viz situace). 6 6/7

7 Výsledky výpočtu Z výsledků je patrné, že výsledné hodnoty hluku ve venkovním chráněném prostoru a ve venkovním prostoru staveb dojde k překročení hladiny hluku navrženým zařízením pro vytápění. Navržené zařízení je nezbytné opatřit protihlukovým krytem. Jedná se o kryt z protihlukových pohltivých pozinkových panelů. Při návrhu krytu je nutné zpracovat projekt krytu ve spolupráci s realizační firmou. 7. Závěr Při dodržení podmínek stanovených v této studii bude zajištěno splnění požadavků Nařízení vlády č. 272/2011. V Praze dne Ing. Petra STUDECKÁ, Ph.D. 7 7/7

8 HLUK+ verze 7.63 basicx Uživatel: 6061/Delta final, s.r.o. Název: ISŠ CHEB hluková studie TČ Měřítko: 1:253 Předmětem výpočtu je posouzení zdroje hluku od tepelných čerpadel

9 HLUK+ verze 7.63 basicx Uživatel: 6061/Delta final, s.r.o. Vytištěno: :25 P R Ů M Y S L O V É Z D R O J E Zdroj Obj [x ; y] výška Q L2 Plocha Lw RMin [m] [db] [m2] [db] [m] P ; P ; P ; Opis zadání - objekty souřadnice objektu v (m) Číslo Typ výška (m) bod č. 1/5 bod č. 2/6 bod č. 3 bod č Dům ; ; ; ; Dům ; ; ; ; Dům ; ; ; ; Dům ; ; ; ; Dům ; ; ; ; 26.5 T A B U L K A O B J E K T Ů p ů d o r y s [m] Korekce pro Číslo Typ Výška Bodů Bod č. 1 délka šířka odraz od stěn [db] 6 Dům ; Dům ; Dům ; Dům ; Dům ; T A B U L K A B O D Ů V Ý P O Č T U ( D E N ) LAeq (db) Č. výška Souřadnice doprava průmysl celkem předch. měření ; ( 57.1) ; ( 52.1) ; ( 49.4)

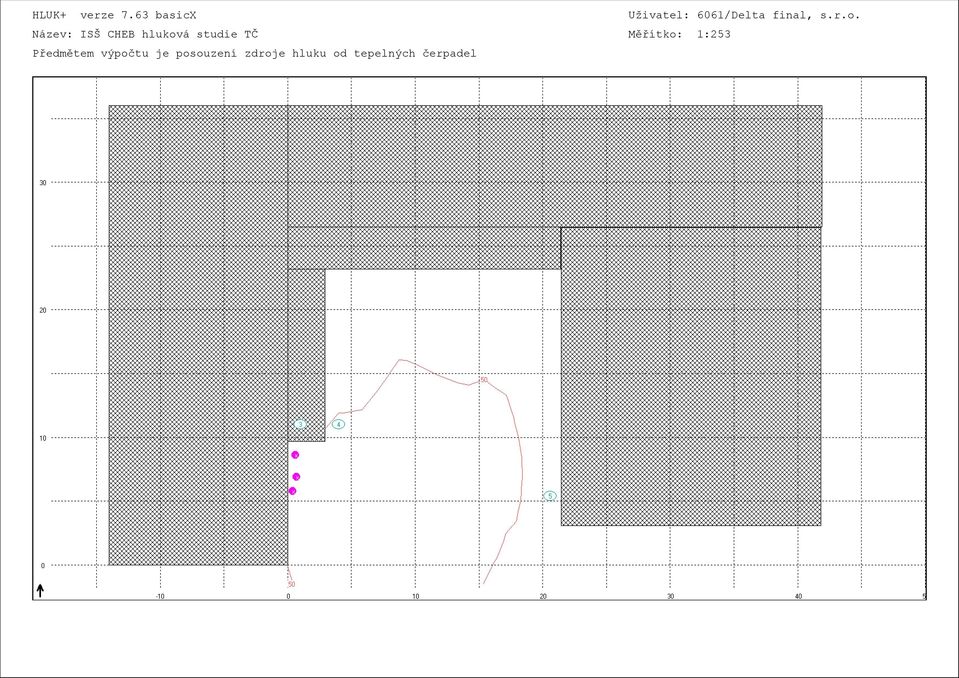

10 HLUK+ verze 7.63 basicx Uživatel: 6061/Delta final, s.r.o. Název: ISŠ CHEB hluková studie TČ Měřítko: 1:253 Předmětem výpočtu je posouzení zdroje hluku od tepelných čerpadel

11 HLUK+ verze 7.63 basicx Uživatel: 6061/Delta final, s.r.o. Název: ISŠ CHEB hluková studie TČ Měřítko: 1:253 Předmětem výpočtu je posouzení zdroje hluku od tepelných čerpadel

12 ROMAn PROTIHLUKOVÉ KRYTY NA TEPELNÁ ČERPADLA UMÍSTĚNA U DOMU S novou moderní dobou přichází i nové technologie jako jsou například TEPELNÁ ČERPADLA. Bohužel ne vždy, i přes své skvělé vlastnosti a úspory energií, jsou řešeny i hlukově. Většina z tepelných čerpadel vydává hluk, který se přes svou monotónnost stává nepříjemný jak pro Vás, tak pro Vaše sousedy. Firma ROMAn s.r.o. přichází s novým řešením a to díky svým RS panelům. Z těchto protihlukových pohltivých pozinkových panelů sestavujeme a montujeme protihlukové buňky, kryty, zástěny a ploty, které nás od tohoto hluku ochrání. Co jsou RS PANELY??? Panely jsou vyrobeny z pozinkovaného děrovaného plechu. Tato strana je obrácena směrem ke zdroji hluku a z pozinkovaného plného plechu, který je na straně obrácené směrem ven od zdroje hluku. Prostor mezi oběma plechy je vyplněn minerální vatou s vysokou hustotou doplněnou textilií, která brání úniku znečišťujících látek děrovaným plechem (vylétávání minerálních vláken) Je v naší péči zhodnotit nutnost a doporučit vytvoření příslušných otvorů pro výměnu vzduchu, které jsou taktéž vhodným způsobem odhlučněny.v případě Vašeho zájmu o zhotovení zakázky, je třeba detailní měření a bližší seznámení se zdrojem hluku. Jednotlivý panel RS 80 má rozměry 82x392mm s maximální délkou 3000mm. Co zaručujeme: RS panely jsou zdravotně nezávadné RS panely jsou odolné venkovním podmínkám RS panely jsou netlející a nehořlavé. Každá zakázka je tvořena na míru a přizpůsobí se zákazníkovi. Zakázky tvoříme na klíč. Možnost koupit moduly a sestavit si kryt sám.

13 Technická data Technický popis konstrukce protihlukového krytu na tepelná čerpadla umístěna u domu Protihlukový kryt je ve tvaru písmene U a je určen pro tepelná čerpadla stojící u domu. Kryt je odsunut od stěny cca o 400mm aby nedocházelo k nedostatečnému proudění vzduchu. Za čerpadlem jsou umístěny dva samostatné protihlukové panely, které brání úniku hluku prostorem pro vzduch. Zástěna je postavena na betonových podstavcích do výšky cca 100mm (dle rovnosti terénu). Samonosná konstrukce je na přání zákazníka ošetřena nátěrem tekuté barvy ve stupnici RAL podle postupu: Očištění rozpouštědlem, vrchní lak ( 90mikronů) Obvodové stěny jsou spojeny šroubovými spoji včetně nosných rohů do kterých zasunut tlumící panel sání. Na přání je možné do stěny udělat průhled, který je vyplněný PMMA protihlukovou deskou s nepropustností Rw 34dB. Celková hmotnost krytu 480kg. Technické zvukové parametry panelů RS 80 Neprůzvučnost Rw 36dB Třída zvukové pohltivosti A Tepelné čerpadlo volně stojící. Tento typ krytů řešíme jednotlivými nabídkami dle dané situace. Prosím, kontaktujte nás!!! CENÍK Protihlukový kryt na TČ stojící v blízkosti domu ,- Kč + DPH Zhotovení okna 500 x 500 mm pro vizuální kontrolu zařízení 3 000,- Kč + DPH Lakování ,- Kč + DPH Montáž 2 900,- Kč + DPH Usazovací sokly...990,- Kč + DPH Doprava: ,50Kč + DPH /1km Čas na cestě:. 1technik 300Kč + DPH /1hod www. romansro.cz ROMAn Domkovská 2374/ Praha 9 T: F: M: M: info@romansro.cz
