VÍCEÚČELOVÉ VÝROBKY VÍCEÚČELOVÉ VÝROBKY

Transkript

1 láska na beton VÍCEÚČELOVÉ VÝROBKY VÍCEÚČELOVÉ VÝROBKY Svahová tvarovka Plotové tvárnice Plotové stříšky Základové tvárnice Palisády Plotová patka Vodoměrná šachta Schránka na urny

2 Svahová tvarovka Porto Svahová tvarovka Omega Svahové korýtko Vegas Svahové korýtko Rio Svahová tvarovka Luna Základová tvárnice Plotová tvárnice štípaná Plotová tvárnice vymývaná Stříška štípaná Stříška průběžná, pilířová, ukončovací Palisády Plotová patka Vodoměrná šachta Betonová podložka Zákrytová deska Kabelový žlab, krycí deska Schránka na urny šedá POVRCH HLADKÝ žlutá bílá červená hnědá černá hladká šedá hladkážlutá hladká červená hladká hnědá hladká bílá hladká černá Oblázek 4 8 mm Oblázek 8 16 mm POVRCH VYMÝVANÝ Rimini Torino Livorno Napoli Bari Siena Victoria Palermo Mexico Modena Sand šedá Sand žlutá Sand červená Sand hnědá POVRCH TRYSKANÝ Verona šedá Verona hnědá Verona žlutá Verona bílá Verona červená Vyobrazené barevné povrchy se mohou lehce lišit od skutečnosti.

3 OKRASNÉ A OPĚRNÉ ZDI SVAHOVÁ TVAROVKA OMEGA Tyto tvarovky slouží především ke zpevnění svahů, vyrovnání menších terénních nerovností, vytvoření okrasné či protihlukové stěny, kdy je vhodně kombinován beton se zelení. K osazení svahových tvárnic lze použít jak dřeviny s malým vzrůstem, tak trvalky či letničky. Tvárnice se kladou formou suchého zdění na vazbu a kopírují daný terén. SVAHOVÉ KORÝTKO RIO Toto svahové korýtko se nejčastěji používá ke zpevnění svahů a vyrovnání menších terénních nerovností. Dále ho můžeme použít při vytváření okrasných nebo dělících vegetačních stěn. Barevné provedení: šedá, žlutá, červená, hnědá. Barevné provedení: šedá žlutá červená hnědá černá

4 OKRASNÉ A OPĚRNÉ ZDI SVAHOVÉ KORÝTKO VEGAS Tato tvárnice se nejčastěji používá ke zpevnění svahů a vyrovnání menších terénních nerovností. Dále ji můžeme použít při vytváření okrasných nebo dělících vegetační stěn. Tato tvarovka má řešeno i dno, aby nedocházelo k nežádoucímu vypadávání zeminy. SVAHOVÁ TVAROVKA PORTO 12, ,5 12, ,5 Svahovou tvarovku Porto dodáváme na paletách jako dvojbloky. Po jejich rozpůlení vznikne štípaný povrch. Používá se ke stavbě opěrných stěn, které zabraňují posuvu svahu. Dále je vhodná jako zábrana proti hluku, k pokrytí náspu a vytváření svahových arkád. Umožňuje i vznik mezer pro založení okrasné zeleně. SVAHOVÁ TVAROVKA LUNA 49, /30,5 * 80 * Zboží není skladem, pouze na objednávku ,5 10/30,5 Svahová tvarovka Luna se používá k vytváření okrasných stěn, mimo úrovňových ploch, parkových a zahradních záhonů a dalších prvků venkovní architektury. Barevné provedení: šedá žlutá červená hnědá černá bílá

5 ZDÍCÍ MATERIÁLY ZÁKLADOVÁ TVÁRNICE BEZ ZÁMKU 3,5 bez zámku / / Tvárnice se používají pro výstavbu základů, svislých nosných i nenosných konstrukcí zdiva, opěrných zdí. Vnitřní otvor tvárnice se zalévá betonovou směsí. ZÁKLADOVÁ TVÁRNICE SE ZÁMKEM se zámkem * * * * / 50 3 se zámkem / * * Zboží není skladem, pouze na objednávku. Barevné provedení: 15 / / 30 Tvárnice se používají pro výstavbu základů, svislých nosných i nenosných konstrukcí zdiva, opěrných zdí. Vnitřní otvor tvárnice se zalévá betonovou směsí. šedá

6 ZDÍCÍ MATERIÁLY PLOTOVÁ TVÁRNICE ŠTÍPANÁ výška 15 cm název celá * /4 * ,5 1/2 * 15 9,5 15 1/4 * * Zboží není skladem, pouze na objednávku Plotová štípaná tvárnice je určena především na konstrukce plotů a plotových zdí, dělících stěn, okrasných, protihlukových zdí, podezdívek. Je štípaná ze všech pohledových stran. PLOTOVÁ TVÁRNICE ŠTÍPANÁ výška 19 cm 39, ,5 Tvárnice je určena především na konstrukce plotů a plotových zdí, dělících stěn, okrasných, protihlukových zdí, podezdívek. Štípaný povrch lze použít na jedné, dvou, tří a nebo na všech vnějších svislých stěnách. STŘÍŠKA ŠTÍPANÁ ,5 Stříška z vibrolisovaného betonu se štípanou pohledovou boční stranou. Po obvodu spodní hrany jsou okapničky sloužící k odvodu vody. Barevné provedení: šedá žlutá červená hnědá černá Veškeré zdící materiály je možno armovat ve svislém i vodorovném směru.

7 ZDÍCÍ MATERIÁLY PLOTOVÁ TVÁRNICE VYMÝVANÁ , * 24 19, * ,5 * Zboží není skladem, pouze na objednávku Tvárnice je určena především na konstrukce plotů a plotových zdí, dělících stěn, okrasných, protihlukových zdí, podezdívek. Vymývaný povrch lze vyrobit na jedné, dvou, tří anebo všech vnějších svislých stěnách. STŘÍŠKA PRŮBĚŽNÁ 100 5,5-8,5 100 x x 5, x 31 x 5, x 38 x 6, x 50 x 8, ,5 23, , ,5 49, ,5 68 / 31 / 38 / 50 / x 60 x 8 78 Stříšky z litého vibrovaného betonu. Po stranách, které přesahují přes zídku, jsou okapničky sloužící k odvodu vody. Barevné provedení: DRŤ Barevné provedení: STŘÍŠKY Rimini Torino Napoli Sand šedá Sand žlutá Sand hnědá Sand červená hladká šedá hladká žlutá hladká červená Livorno Bari Siena Palermo Victoria Modena Mexico hladká hnědá Barevné provedení: Verona Barevné provedení: OBLÁZEK hladká černá hladká bílá Verona šedá Verona žlutá Verona červená Verona hnědá Verona bílá 4 8 mm 8 16 mm Veškeré zdící materiály je možno armovat ve svislém i vodorovném směru.

8 STŘÍŠKA UKONČOVACÍ ZDÍCÍ MATERIÁLY 100 / 31 / 38 / 50 5,5-8,5 100 x x 5, , ,5 100 x 31 x 5, x 38 x 6, ,5 100 x 50 x 8,5 49, x 60 x , Stříšky z litého vibrovaného betonu. Po stranách, které přesahují přes zídku, jsou okapničky sloužící k odvodu vody. STŘÍŠKA PILÍŘOVÁ 8-12,5 31 / 40 / 52 / / 40 / 52 / , , , / 55 / 127,5 8-12, / 40 / , Stříšky z litého vibrovaného betonu. Po stranách, které přesahují přes zídku, jsou okapničky sloužící k odvodu vody. Barevné provedení: DRŤ Barevné provedení: Verona Rimini Torino Napoli Sand šedá Sand žlutá šedá Sand hnědá Sand červená Verona šedá Verona žlutá Verona červená Livorno Bari Siena Palermo Victoria Modena Mexico Verona hnědá Verona bílá Barevné provedení: OBLÁZEK Barevné provedení: STŘÍŠKY hladká bílá 4 8 mm 8 16 mm hladká šedá hladká žlutá hladká červená hladká hnědá hladká černá

9 PALISÁDA KRUHOVÁ PALISÁDY 11,5 26, 38, 60 11, ,5 11, , ,5 1 bm = 10 ks 10 Palisáda se používá pro vytváření terénních stupňů v zatravněných nebo ve zpevněných plochách. Je také vhodná pro obruby chodníků a stromů, tvorbu středů kruhových objezdů, upravení výškových rozdílů terénu, zakončení dlážděných ploch. Pro větší odolnost je palisáda plně prolita betonem a výška 60 cm je proarmována. PALISÁDA KRUHOVÁ 16 30, 60, 75, 90,1, bm = 6 ks Palisáda se používá pro vytváření terénních stupňů v zatravněných nebo ve zpevněných plochách. Je také vhodná pro obruby chodníků a stromů, tvorbu středů kruhových objezdů, upravení výškových rozdílů terénu, zakončení dlážděných ploch. Pro větší odolnost je palisáda plně prolita betonem a od výšky 75 cm je proarmována. Barevné provedení: šedá žlutá červená hnědá černá bílá

10 PALISÁDA ČTVERCOVÁ PALISÁDY 11,5 11,5 26, 38, 60 11,5 11, ,5 11, ,5 11, bm = 8,7 ks PALISÁDA ČTVERCOVÁ Palisáda se používá pro vytváření terénních stupňů v zatravněných nebo ve zpevněných plochách. Je také vhodná pro obruby chodníků a stromů, tvorbu středů kruhových objezdů, upravení výškových rozdílů terénu, zakončení dlážděných ploch. Pro větší odolnost je palisáda plně prolita betonem a výška 60 cm je proarmována bm = 5 ks Palisáda se používá pro vytváření terénních stupňů v zatravněných nebo ve zpevněných plochách. Je také vhodná pro obruby chodníků a stromů, tvorbu středů kruhových objezdů, upravení výškových rozdílů terénu, zakončení dlážděných ploch. Pro větší odolnost je palisáda plně prolita betonem a od výšky 75 cm je proarmována. DOPLŇKOVÝ SORTIMENT PRO ZDÍCÍ PRVKY - DRŽÁK VÝPLNĚ - PANT 30, 60, 75, 90, 1, 150 Pro uchycení výplní plotů, zavěšení křídel vstupních otvorů slouží kovové doplňky dle nabídky. Barevné provedení: šedá žlutá červená hnědá černá bílá

11 TECHNICKÉ PRVKY VODOMĚRNÁ ŠACHTA název vnější šachtička s poklopem šachtička bez poklopu víko s poklopem víko bez poklopu segment šachtové dno Tloušťka stěny je 5,5 cm. Prefabrikované betonové díly z vibrovaného hladkého betonu. Komplet tvoří - tři šachtové segmenty, víko s otvorem, šachtová nádstavba (s plechovým poklopem cm), dno (s drenážním otvorem). Vodoměrná šachta slouží jako komora pro vodovodní přípojku na ochranu vodoměru. Je určena pro usazení mimo komunikace (do trávníku, předzahrádek apod.). Šachtový komplet není dimenzován jako pojezdový. KABELOVÝ ŽLAB KRYCÍ DESKA Kabelový žlab se používá na ochranu podzemních vedení inženýrských sítí. PLOTOVÁ PATKA otvoru 7cm Používá se k výstavbě plotů a jiných lehkých zakotvených konstrukcí. BETONOVÁ PODLOŽKA 27 SCHRÁNKA NA URNY Schránka na urny je betonový prefabrikát pro výstavbu hřbitovních kolumbárií, který je pro snadnou výstavbu opatřen systémem PD * 104 * Zboží není skladem, pouze na objednávku. název malá velká Barevné provedení: Podložky lze na zakázku vyrobit s otvory různých velikostí v různých místech. šedá

12 TECHNICKÉ PRVKY DESKA ZÁKRYTOVÁ Kruhové zákrytové desky vyrábíme dle potřeby půlené nebo vcelku. Poklopy lze na zakázku vyrobit s otvory různých velikostí v různých místech. Barevné provedení: OBLÁZEK Barevné provedení: DRŤ 4 8 mm 8 16 mm Barevné provedení: Verona Rimini Torino Napoli Sand šedá Sand žlutá Sand hnědá Sand červená Verona šedá Verona žlutá Verona červená Livorno Bari Siena Palermo Victoria Modena Mexico Verona hnědá Verona bílá hladká šedá DOPLŇKY A POMOCNÝ MATERIÁL ZDÍCÍ A SPÁROVACÍ MALTA Zdící a současně spárovací malta pro lícové zdivo. Pro vytváření vnitřní a vnější jádrové omítky u stěn, kde je požadována vyšší pevnost. Vyspravení venkovních stěn stropů a soklů. Jako podklad pro izolaci proti vodě, lepení obkladů, kabřince, pro zdění silně namáhaného zdiva. Pevnost v tlaku min. 15 MPa, v tahu min. 2,5 MPa. Spotřeba při tloušťce 15 mm 25 kg/m 3. IMPREGNACE Hydrofobní a olejofobní impregnace na ochranu betonového povrchu proti vnějším vlivům, znečištěním a výkvětům. Použití: - s vysokou schopností proniknout do povrchu, snižuje výrazně nasákavost, neobsahuje ředidla - konstrukce vystavené působení srážek, sněhu, nečistotám, plísni: komunikace, letiště, haly, parkoviště, podlahy, dvorany Působení: Impregnace proniká kapilárami do povrchu, kde reaguje a vytváří vodonepropustnou vrstvu o hloubce v závislosti na savosti povrchu. Snížená kapilární nasákavost vede k lepší odolnosti proti nečistotám, mrazu, solím, atd. Povrch vykazuje menší přídržnost pro nečistoty. Nemá vliv na barvu povrchu a prostupnost vodními parami Spotřeba: 50 až 0 g/m 2 - závisí na savosti povrchu, tzn. na druhu a pórovitosti podkladu Balení: kanystr kg

13 VÝKVĚTY Vápenné výkvěty na betonových výrobcích jsou stále velkým problémem všech výrobců betonových výrobků. Výskyt vápenných výkvětů je nejčastějším předmětem reklamací ze strany uživatelů betonových výrobků, i když jejich výskyt pokud se jedná o primární výkvěty, nemá vliv na užitné vlastnosti výrobků. Jedná se pouze o dočasnou estetickou vadu. O tom, že výskyt primárních vápenných výkvětů nemá vliv na užitné vlastnosti betonových výrobků svědčí ten fakt, že výskytem vápenných výkvětů se nezabývá žádná norma a žádný předpis pro betonové výrobky. Vlhkost a pronikání vody je nezbytnou podmínkou tvorby vápenných výkvětů a na suchých výrobcích se nikdy nemohou vyskytnout. Výkvěty se nejvíce objevují na jaře po zimním období. Důvod je jednoduchý. Během zimního období vniká do betonu voda, která se vlivem nízkých teplot téměř nevypařuje. Jakmile se oteplí, začne se voda z hmoty betonu odpařovat. Při vystupování vody na povrch betonu dochází k rozpouštění hydroxidu vápenatého, který je součástí jak zatvrdlého betonu, tak zatvrdlé vápenné malty. Tento hydroxid na povrchu betonu reaguje se vzdušným oxidem uhličitým a tvoří různě silné bělavé povlaky na povrchu. Vápenné výkvěty jsou tvořeny uhličitanem vápenatým (CaCO 3 ), který do výrobku vniká z použitých základních surovin (písek a obzvláště cement se svým nadměrným množstvím volných částic tohoto uhličitanu) a vzniká působením vzdušného oxidu uhličitého (CO 2 ) ve vlhkém prostředí na hydroxid vápenatý (Ca[OH] 2 ), který se uvolňuje při zrání (hydrataci) betonu. Vápenné výkvěty se lze pokusit odstranit 3 % roztokem kyseliny chlorovodíkové nebo kyseliny fosforečné nebo roztokem některé organické kyseliny, jako např. kyseliny octové, šťavelové a podobně. Při rozpouštění vápenných výkvětů kyselinami je třeba počítat s nepatrnou změnou barevného odstínu dlaždic a změnou nepatrnou struktury povrchu, protože kyseliny napadají a rozkládají kromě výkvětů také cementový tmel. Před použitím roztoků kyselin k likvidaci vápenných výkvětů je nutné, aby byly dlaždice dokonale navlhčeny (několikahodinovým kropením nebo po dešti), aby se zamezilo nasáknutí roztoků kyselin do hmoty betonu. Veškeré naše pohledové a nášlapové barevné povrchy betonových výrobků jsou nově již při výrobě ošetřeny speciální hydrofobní přísadou, která díky své speciální kombinaci účinných látek výrazně přispívá k utěsnění kapilár a k vytvoření lehce hydrofobního povrchu. Tím se sníží riziko výkvětů a zelenání betonu (mech, řasy). Zároveň se při jejím použití zlepší mrazuvzdornost a odolnost povrchu u hotových výrobků. Dále u nás v nabídce naleznete IMPREGNA- CE hydrofobní a olejofobní impregnace na ochranu betonového povrchu proti vnějším vlivům, znečištěním a výkvětům. Návod na použití naleznete na naší prodejně nebo našich internetových stránkách.

14 ZÁSADY SKLADBY SVAHOVÝCH TVÁRNIC max. 70 min. 25 Vibrolisované betonové tvárnice Omega se používají k výstavbě okrasných lemů, ke zpevnění mírných svahů, nebo vytvoření okrasných či protihlukových zdí. Stěna může kopírovat svah do sklonu cca 70. Stavbu vyšší jak 1,2 m je nutno konzultovat se statikem. Tvarovky se kladou na sucho těsně za sebou, a prosypávají se zeminou. Okrasná zeď slouží jako estetický a technický prvek chránící dané místo proti přirozené erozi půdy. Tvarovky Vegas a Rio se zakládají tak, že každá následující řada by měla alespoň do poloviny překrývat řadu předchozí, pro udržení stability. ZÁSADY SKLADBY ŠTÍPANÝCH PLOTOVÝCH TVÁRNIC Stavbu zídky zakládáme na betonovém základu hlubokém 0,8 m, lze na něj použít základové tvárnice o šířce cm. Zdivo ze základových tvárnic i z tvárnic plotových se provádí s vazbou viz obrázek. Stěny a zídky z tvarovek jsou pro větší pevnost vyztužovány betonářskou ocelí. A to buď svisle tak, že pruty vkládáme do středu otvoru vzniklého při vyzdívání, nebo vodorovně a výztuž se vkládá do ložných spár. Pro zdění se doporučuje použít cementovou maltu (vhodná je spec. malta určená pro zdění a následné spárování zdiva v jedné pracovní operaci). ZÁSADY SKLADBY TVAROVEK PORTO ZÁSADY SKLADBY PALISÁD maximální výška 1,2 m Výstavba opěrných zdí ze svahových tvarovek PORTO se provádí nasucho bez použití malty. Tvárnice jsou kotveny proti posunutí vlastním zámkovým tvarem výrobku. O celkovém sklonu zdi rozhoduje sklon uložení první řady tvárnic, která se zabuduje do základového betonového lože. Základním předpokladem pro realizaci stavby opěrné zdi z tvarovek je kvalifikovaný statický výpočet s ohledem na výšku stěny. 30% délky palisády Všechny palisády se kladou těsně vedle sebe do betonového lože, a to min. 30% její délky pod povrch. Kruhové palisády díky svému okrouhlému tvaru s vykrojením do sebe dobře zapadají.

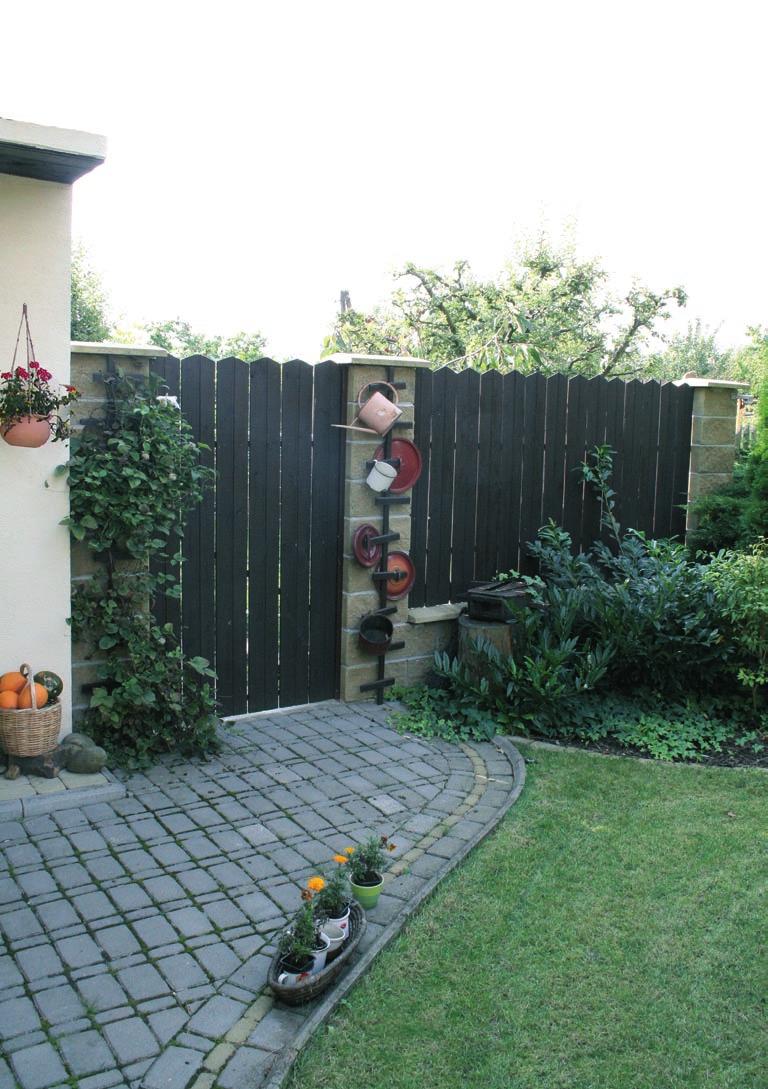

15 REALIZACE

16 Kalouskova 14a Rousínov tel.: , fax: info@ferobet.cz OTEVÍRACÍ DOBA: Po - Pá: DUBEN - ŘÍJEN So: DUBEN - ŘÍJEN Po - Pá: LISTOPAD - BŘEZEN So: LISTOPAD - BŘEZEN zavřeno Výstavka výrobků je otevřená každý den a v období duben - říjen i včetně víkendů.
