3 Seznam novinek Revit a Dynamo player Podpora 4K monitorů Import *.SAT a *.3dm Energetická optimalizace Oprava centrálního modelu Modelování v perspektivním pohledu Popisky importovaných objektů Vylepšené zábradlí Rozdělení konstrukčních sloupů Přejmenování prostorů Vylepšené díly výroby Export šraf a barev do dwg/dgn Revit 2018 Vícepodlažní schodiště Výkaz skupin a připojených *.rvt Vlastní typy prostorů a budov Venkovní vzduch Řízení trasy obvodu Modelování dílů potrubí se spádem Výztuž u složitých 3d tvarů Výztuž u importovaných prvků Analytické přípoje trubek Analýza potrubní sítě Výpočet průtoku potrubím Přpojení modelů koordinace Zadávání speciálních znaků Kótování importovaných 3D tvarů Ověření vazeb u rodin Přidání spojek TZB k importovanýcm 3D tvarům Nové spoje ocelových kcí Grafické vazby výztuží ve 3D pohledech Podkategorie referenčních rovin Ukazatel průběhu synchronizace s centrálním modelem

4 Vícepodlažní schodiště možnost vytvořit vícepodlažní schodiště ze schodišť vytvořených pomocí nejběžnějších ramen zarovnání schodiště na každém podlaží pomocí pozice středu podesty nebo počátečního bodu ramene možnost přidat nebo odstranit podlaží vícepodlažního schodiště změna hloubku stupnice a typ vícepodlažního schodiště jednotlivé prvky schodiště ve vícepodlažním schodišti můžete opatřit popiskem

5 Vícepodlažní schodiště upgrade z předchozí verze Předchozí verze Pokud nejsou patra stejně vysoká Předchozí verze Po upgradu

6 Vícepodlažní schodiště ukázka Přejděte do adresáře BIM konference\data\dataset Architecture\ Otevřte soubor 01 schody a zábradlí.rvt

7 Vylepšení zábradlí Zábradlí automaticky rozpozná sklon hostitelského prvku (schodiště, deska,...) Nový přístup k vlastnostem typu zábradlí nyní možno upravit horní příčky a madla (spojité zábradlí) přímo z dialogu vlastností typu zábradlí Zábradlí mohou být nyní hostována na stěně nebo povrchu terénu Zábradlí hostovaná ve vícepodlažních schodištích budou seskupena se schodišti a lze je upravovat jako skupinu

8 Vylepšení zábradlí Zábradlí u vícepodlažního schodište lze uzavřít Lze určit roh napojení Lze měnit orientaci zábradlí Není třeba náčrt na hranách rozdělovat

9 Zábradlí ukázka Přejděte do adresáře BIM konference\data\dataset Architecture\ Otevřte soubor 02 schody a zábradlí.rvt

10 Výkaz skupin modelů a připojených souborů Nové kategorie pro vykazování Lze vytářet uživatelské parametry Parametry lze asociovat s globálními parametry

11 Použití modelů koordinace NWC nebo NWD soubory Možnost koordinovat práci s týmy, které používají jiný software Podpora absolutní/relativní cesty

12 Použití modelů koordinace - ukázka Přejděte do adresáře BIM konference\data\dataset Architecture\import navis Otevřte soubor 03 import navisworks.rvt

13 Importované 3D tvary Prvky importovaných 3D tvarů mohou být nyní hostitelem pro další objekty Možnost opatřit popiskem Hrany řezů 3D tvarů lze okótovat V geometrii 3D tvarů importovaných do rodiny mohou být umístěny spojky TZB Importovat lze následující 3D formáty: soubory Rhinoceros 3DM soubory SAT (formát souboru pro technologii ACIS )

14 Importované 3D tvary Přejděte do adresáře BIM konference\data\dataset Architecture\ Otevřte soubor 04 importované tvary.rvt

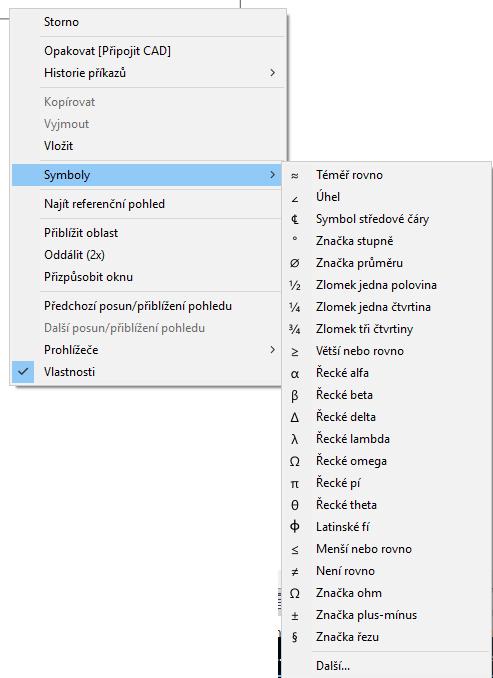

15 Symboly v textových poznámkách do textových poznámek můžete přidávat symboly a speciální znaky možnost vybrat v seznamu běžně používaných symbolů v místní nabídce

16 Ocelové přípoje Doplněk Steel Connections for Revit K dispozici více než 100 nových přípojů

17 Ocelové přípoje Fungují i pro necertifikované profily

18 Ocelové přípoje Přejděte do adresáře BIM konference\data\dataset Structure\ Otevřte soubor 01 Ocelové přípoje.rvt

19 Priorita ocelových prvků v přípoji Nová možnost určit primární prvky a pořadí sekundárních prvků v ocelovém přípoji

20 Priorita ocelových prvků v přípoji - ukázka Přejděte do adresáře BIM konference\data\dataset Structure\ Otevřte soubor 02 Priorita.rvt

21 Umístění výztuže do betonových objektů volného tvaru Nyní můžete umístit výztuž do betonových prvků se složitou geometrií, například do zakřivených pilířů a plošin Výztuž okamžite reaguje na změny konkrétního hostitele

22 Vylepšení v oblasti rozmístění výztuží s proměnnou délkou nyní možno sady výztuží s proměnnou délkou rozmístit podél zakřivených povrchů i objektů volného tvaru Možnost přiřadit poznámky více výztužím

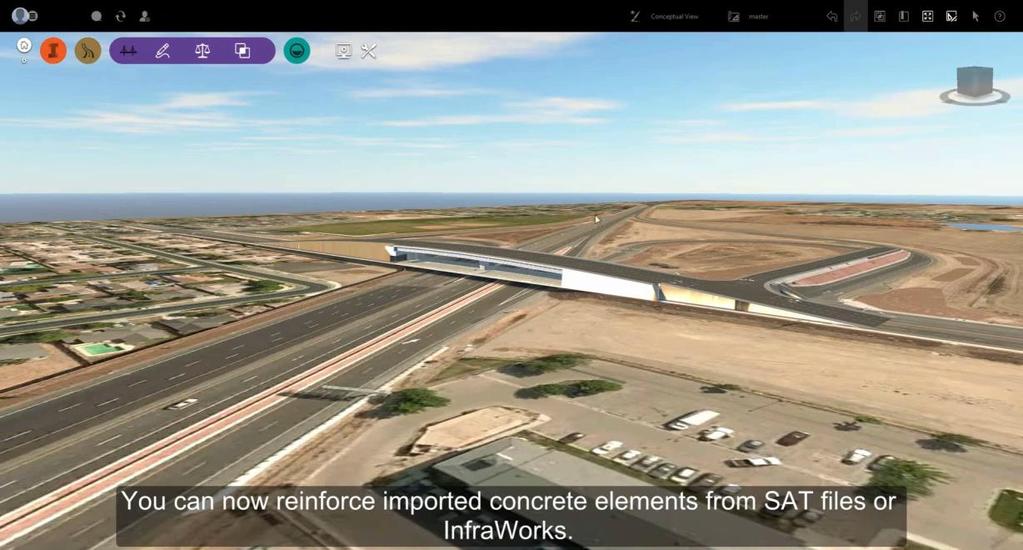

23 Umístění výztuže do importovaných betonových prvků Nyní je možnost vyztužit betonové prvky importované ze souborů SAT nebo z aplikace InfraWorks

24 Umístění výztuže - ukázka Přejděte do adresáře BIM konference\data\dataset Structure\ Otevřte soubor 03 Umístění výztuže.rvt

25 Grafické vazby výztuží ve 3D pohledech grafický editor vazeb výztuží je nyní k dispozici ve 3D pohledech vylepšená přesnost umístění tyčí možnost použít přesné přepsání výchozího chování vazby hostitele na vybraném prvku výztuže

26 Grafické vazby výztuží ve 3D pohledech Přejděte do adresáře BIM konference\data\dataset Structure\ Otevřte soubor 04 Vazby výztuže.rvt

27 Vlastní typy prostorů a budov pomocí dialogu Nastavení typu budovy/prostoru můžete vytvořit, duplikovat, přejmenovat nebo odstranit typy prostorů jednoduchá možnost upravit jednotlivé parametry název typu budovy/prostoru je možno exportovat v podobě popisu typu budovy/prostoru ve formátu gbxml

28 Řízení požadavků na venkovní vzduch Nový dialog Údaje o venkovním vzduchu slouží k určení nastavení, která se použijí k výpočtu údajů o venkovním vzduchu v zóně možnost vybrat některou z následujících možností: Z typu prostoru Ze zóny Venkovní vzduch na osobu Venkovní vzduch na plochu Výměna vzduchu za hodinu

29 Vytvoření vícebodové trasy s díly TZB výroby kliknutím na body v modelu možno automaticky vytvořit vedení připojených dílů TZB výroby nové tlačítko Začít vytvářet vícebodovou trasu díly jsou automaticky vybrány z aktuální služby a skupiny výroby na paletě Díly TZB výroby

30 Trubka se sklonem nová možnost při umístění Díly TZB výroby - vymodelovat trubku se sklonem

31 Úprava trasy obvodu možnost upravit trasu elektrického obvodu, vybrat režim trasy, zadat nové odsazení trasy nebo upravit postup vedení trasy při každé úpravě trasy obvodu aplikace Revit automaticky aktualizuje délku obvodu

32 Další vylepšení v oblasti TZB Výpočty průtoku a tlakové ztráty možno provádět jako proces na pozadí Analýza teplovodní sítě Přidání analytického přípoje trubky ze zařízení Možnost vypočítat průtok a tlakovou ztrátu v potrubní síti bez nutnosti fyzického připojení

33 Dynamo player Spouštění skriptů v Revitu Výběr výchozího adresáře skriptů, Filtrování viditelných skriptů, Zobrazení aktuálního stavu skriptu, Úprava skriptu v aplikaci Dynamo.

34 Další vylepšení Podpora obrazovek s vysokým rozlišením (4k) Oprava poškozeného centrálního modelu Modelování v perspektivních pohledech Rozdělení konstrukčního sloupu a prvků rámových konstrukcí Nástroj Space Naming
