1 Modul systém Modul system

2 Modul systém - komplexní řešení skladování, logistiky a manipulace s materiály Modul systém je celosvětově užívaný komplexní systém, který tvoří vzájemně zaměnitelné prvky jednotných skladebných rozměrů, nabízející optimální řešení skladování, přepravy a manipulace s různými druhy materiálu. Uživatel si sám volí vybavení a kombinaci jednotlivých prvků (košů, zásuvek, van, rozdělovačů, štítků aj.) podle momentální potřeby. Díky systému štítků jsou skladové zásoby a expirační termíny neustále monitorovány. Systém snadno stohovatelných košů, zásuvek, rozdělovačů a ostatních doplňků, který je plně kompatibilní s multifunkčními a transportními vozíky KLARO, umožňuje výrazně zkrátit čas nutný pro přepravu materiálu na místo určení. Univerzální multifunkční Klaro vozíky řady UNI-MULTI pro Modul systém Jedná se o řadu uzavřených vozíků (uzamykatelná dvířka, roleta nebo zásuvky), do kterých lze libovolně vkládat jednotlivé prvky Modul systému (koše, zásuvky, vany, rozdělovače, štítky), podle druhu materiálu. Mohou sloužit pro přepravu materiálu případně i jeho uskladnění. Univerzální transportní Klaro vozíky řady UNI-TRANS pro Modul systém Jedná se o řadu otevřených vozíků, do kterých lze libovolně vkládat jednotlivé prvky Modul systému (koše, zásuvky, vany, rozdělovače, štítky) v jedné nebo dvou řadách až v šesti patrech nad sebou podle druhu přepravovaného materiálu a potřeb uživatele. Prvky Modul systému do univerzální řady vozíků Klaro UNI-TRANS a UNI-MULTI Tyto prvky celosvětově užívaného modul systému jsou plně kompatibilní s univerzálními transportními a multifunkčními vozíky Klaro řady UNI-TRANS a UNI-MULTI. Drátěné koše Oboustranně výsuvné koše lze snadno vyjmout a přemístit i s obsahem na jiné místo vybavené modul systémem. Plastové koše Snadno se udržují, jsou hygienické, vysoce odolné, vydrží vysoké teploty a standardní mycí prostředky. Plastové vany a boxy Plné plastové vany a hlubší boxy zajišťují ochranu před protečením rozlitého obsahu do spodních částí vozíku. Všechny koše, vany a boxy lze snadno stohovat (vkládat do sebe). Rozdělovače (příčky) Praktické rozdělovače, snadno sestavitelné pomocí T klipů (svorek) a zářezů v příčkách, umožňují variabilní dělení plastových košů a boxů pro maximální využití prostoru přesně podle potřeb uživatele. Změnu velikostí přihrádek po délce a šířce a jejich upevnění ve zvolené pozici lze provést během několika vteřin. - Štítky Efektivní systém řízení zásob materiálu - díky univerzálním držákům štítků lze jednoduše identifikovat obsah jednotlivých košů a každého oddílu v koši. Současně lze snadno kontrolovat expirační termíny. 2 Modul sytsém - Multifunkční vozíky viz strana 4 Modul sytsém - Transportní vozíky viz strana 9

3 Modul system Brief characteristics and descriptions - Module system The module system is a comprehensive system that is used around the world. It consists of mutually interchangeable elements with individual structural dimensions. It offers an optimum solution for storing, transporting, and handling various types of material. The user himself chooses the equipment and the combination of individual elements (baskets, drawers, tubs, dividers, labels, etc.) according to current needs. Thanks to a labelling system, inventory stocks and expiry dates are constantly monitored. A system of easily stackable baskets, drawers, dividers, and other accessories, which is fully comp. with KLARO multipurpose carts and transportation carts, can greatly shorten the time needed to transport material to its destination. Versatile Klaro multipurpose carts from the UNI-MULTI range for the Module system This is a line of closed carts (with a lockable door, shutter, or drawers). Individual elements of the Module system (baskets, drawers, tubs, dividers, labels) can be freely inserted into these carts, in accordance with the type of material. These carts can be used to transport material or also for storing it, if required. Versatile Klaro transport carts from the UNI-TRANS range for the Module system This is a line of open carts. Individual elements of the Module system (baskets, drawers, tubs, dividers, labels) can be freely inserted into these carts in one or two rows of up to six tiers, depending on the type of material that is being transported or the needs of the user. Elements of the Module system for the versatile range of Klaro UNI-TRANS and UNI-MULTI carts These elements of the module system, which is used around the world, are compatible with multipurpose carts from the Klaro UNI-TRANS and UNI-MULTI series Wire baskets Double-sided sliding baskets can be easily removed and relocated (even with contents) to another place equipped with the module system Plastic baskets These baskets are easy to maintain; they are hygienic, highly durable, and can withstand high temperatures as well standard detergents. Plastic tubs and boxes Solid plastic tubs and deeper boxes ensure protection against spilled contents flowing into the lower parts of the cart. All baskets, tubs, and boxes can be easily stacked (inserted into each other). Dividers (partitions) Practical dividers that are easy to assemble using T clips and notches in partition rails allow for the variable division of plastic baskets and boxes for the optimum use of space precisely in accordance with the user s requirements. Within a few seconds, it is possible to change the size of compartments according to their length and width and to fix them in their chosen position. Labels An effective system for managing inventories of material thanks to versatile label-holders it is possible to simply identify the content of individual baskets and each section in a basket. At the same time, it is also possible to easily check expiry dates. - 3

4 Multifunkční vozíky Univerzální multifunkční Klaro vozíky pro Modul system JEDNODUCHOST, PŘEHLEDNOST, VARIABILITA = INTELIGENTNÍ SYSTÉM ŘÍZENÍ ZÁSOB / FUNKČNOST A TECHNOLOGIE V PERFEKTNÍ HARMONII Multifunkční vozíky řady modul system jsou efektivním řešením logistických problémů s materiálem. Objevíte v nich jednoduchost a přehlednost, založenou na využití prostoru a efektivním řízení zásob. Modul system nabízí optimální řešení skladování. Díky inteligentnímu modul systému se výrazně zkrátí čas, nutný pro dopravu zdravotnického a jiného materiálu na místo určení. Úroveň zásob a expirační termíny jsou neustále monitorovány. Zákazník si sám volí vybavení a kombinaci zásuvkových jednotek a příslušenství jednotlivých vozíků. Mělké i hluboké koše a vaničky jsou vyrobeny z houževnatého a odolného plastu, čímž je zabráněno poškození materiálu v nich uloženého. Univerzální mělké a hluboké koše lze libovolně umístit do všech vozíků řady modul systém. Praktické rozdělovače (příčky) umožňují variabilní dělení zásuvkových jednotek přesně dle vašich požadavků. Změny v dispozici provedete během pár vteřin. Univerzální koše Oboustranně výsuvné koše lze pohodlně vyjmout a přemístit je i s obsahem do jiného vozíku vybaveného modul systémem Plastové koše Jsou hygienické, schopné odolávat teplotám až do 85 C a standardním mycím prostředkům. Plné koše (boxy) zajistí ochranu před protečením rozlitého obsahu do spodních košů. Rozdělovače (příčky) Můžete si vytvořit své vlastní dělení jednotlivých košů díky praktickým zalamovacím rozdělovačům (příčkám) a T klipům (svorkám) snadno uspořádáte jakýkoliv zdravotnický materiál. Koše lze rozdělit podélně i našíř do libovolných oddílů. Rozdělovače mají tvar hřebene, proto je lze libovolně sestavovat do sebe a tím vytvořit jakoukoliv velikost oddílu prostor je tak beze zbytku využit Štítky Efektivní systém řízení materiálu - díky univerzálním držákům štítků jednoduše identifikujete obsah jednotlivých košů a také každého oddílu v koši. Současně můžete mít pod kontrolou expirační termíny. 4

5 Multifunkční vozíky UNI-MULTI 5711 UNI-MULTI 5712 UNI-MULTI

6 Multifunkční vozíky UNI-MULTI 5714 UNI-MULTI 5715 UNI-MULTI

7 Technické nákresy Technical Draw UNI-MULTI 5711 UNI-MULTI 5712 / UNI-MULTI 5716 UNI-MULTI 5714 / Pro více informací o konkrétním vozíku nahlédněte do katalogu Exlusive Line Konstrukce vozíku je ze speciální ušlechtilé zdravotnické nerezi AISI 304 a stejně tak i jeho pracovní deska tvořená nerezovovým platem s prolisem. Opláštění vozíku je tvořeno HPL vysocetlakým laminátem a odlehčeným sendvičovým jádrem. Každý vozík je také vybaven uzamykatelnými dvířky, roletou nebo centrálně uzamikatelnými zásuvkami. Barvy opláštění vozíku lze vybírat z růžové, zelené, modré, žluté a bílé. Dlouhou životnost zajišťují otočná ložisková antistatická kola o průměru 15 cm, z toho vždy 2 brzděná. Celková nosnost vozíku: 200 kg 7

8 Jak to funguje? Dokonalost v elektronickém zámku?! Každý vozík může být unikát! Modul systém, jak už název napovídá je navržené řešení, které se přizpůsobí téměř jakýmkoliv požadavkům. Kterýkoli modul zle nahradit jiným. Místo velkých košů lze dát více menších, místo drátěných košů, plastové vaničky, zle vytvářet kombinace a měnit pořadí. Nyní se vozík konečně přizpůsobuje Vám a Vašim požadavkům! Další výhodou modul systému je možnost jeho budoucí úpravy. Investice do vozíků není zanedbatelná, a když přestanou vozíky plně vyhovovat požadavkům provozu, znehodnocuje to vaše investice. Proto společnost Klaro vytvořila trvale udržitelný program na ochranu vašich investic a provádí servis a zakázkové úpravy již vyrobených vozíků tak, aby se Vám přizpůsobovaly a sloužily celý životní cyklus. 8

9 Transportní vozíky Univerzální transportní Klaro vozíky pro Modul system JEDNODUCHOST, PŘEHLEDNOST, VARIABILITA = INTELIGENTNÍ SYSTÉM ŘÍZENÍ ZÁSOB / FUNKČNOST A TECHNOLOGIE V PERFEKTNÍ HARMONII Univerzální transportní Klaro vozíky vám efektivně pomohou s logistikou materiálových zásob. Díky těmto vozíkům se snižují vaše náklady a produktivita se zvyšuje. Vozíky jsou vhodné pro použití s plastovými modulárními koši schválenými dle normy ISO. Víceúčelový policový systém pro skladování materiálu a úsporu místa. Variabilní uspořádání košů dle potřeby zákazníka. Možnost kombinace mělkých a hlubokých košů a taktéž plastových a drátěných košů. Univerzální koše Oboustranně výsuvné koše lze pohodlně vyjmout a přemístit je i s obsahem do jiného vozíku vybaveného modul systémem Plastové koše Jsou hygienické, schopné odolávat teplotám až do 85 C a standardním mycím prostředkům. Plné koše (boxy) zajistí ochranu před protečením rozlitého obsahu do spodních košů. Rozdělovače (příčky) Můžete si vytvořit své vlastní dělení jednotlivých košů díky praktickým zalamovacím rozdělovačům (příčkám) a T klipům (svorkám) snadno uspořádáte jakýkoliv zdravotnický materiál. Koše lze rozdělit podélně i našíř do libovolných oddílů. Rozdělovače mají tvar hřebene, proto je lze libovolně sestavovat do sebe a tím vytvořit jakoukoliv velikost oddílu prostor je tak beze zbytku využit Štítky Efektivní systém řízení materiálu - díky univerzálním držákům štítků jednoduše identifikujete obsah jednotlivých košů a také každého oddílu v koši. Současně můžete mít pod kontrolou expirační termíny. 9

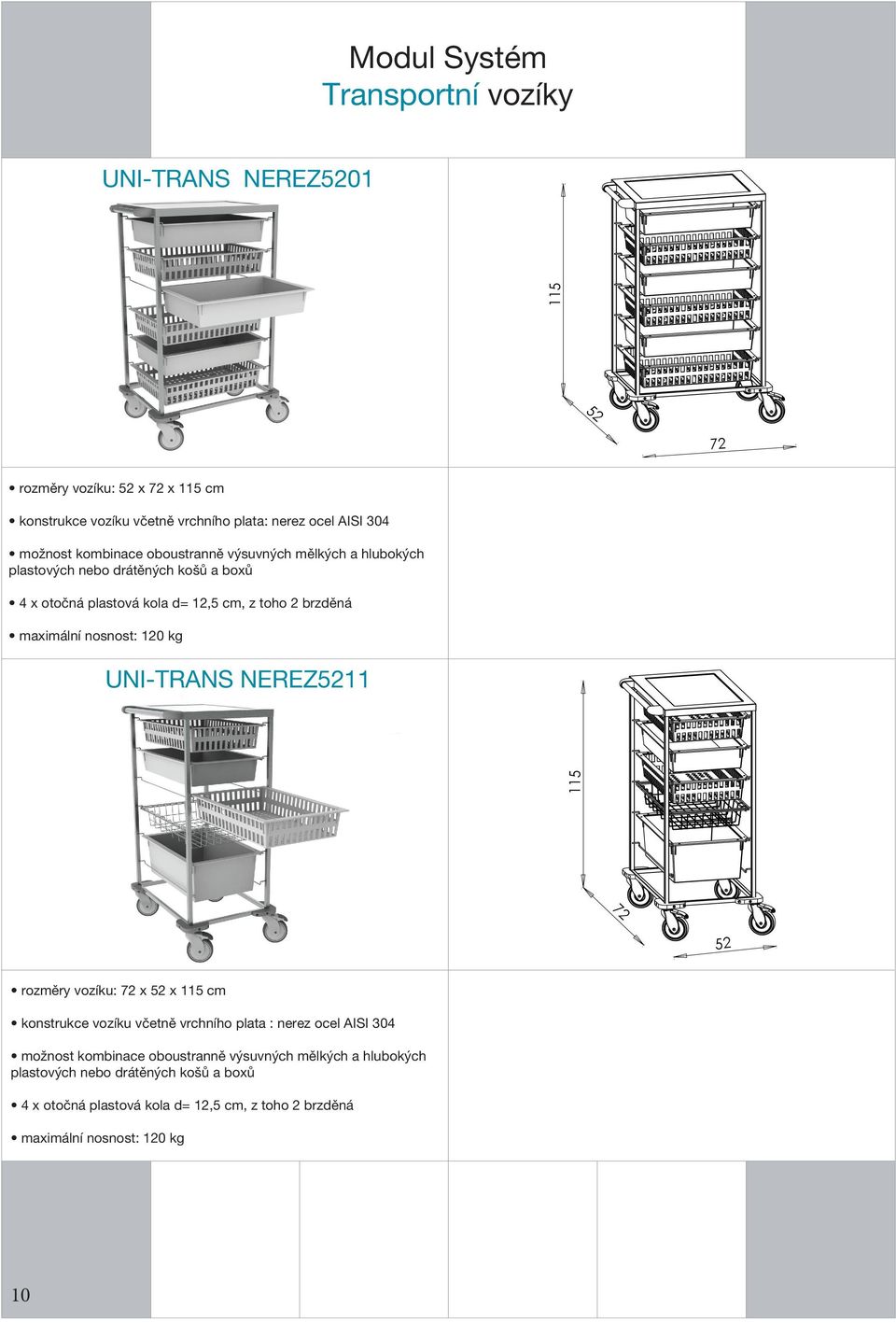

10 Transportní vozíky UNI-TRANS NEREZ rozměry vozíku: 52 x 72 x 115 cm konstrukce vozíku včetně vrchního plata: nerez ocel AISI 304 možnost kombinace oboustranně výsuvných mělkých a hlubokých plastových nebo drátěných košů a boxů 4 x otočná plastová kola d= 12,5 cm, z toho 2 brzděná maximální nosnost: 120 kg UNI-TRANS NEREZ rozměry vozíku: 72 x 52 x 115 cm konstrukce vozíku včetně vrchního plata : nerez ocel AISI 304 možnost kombinace oboustranně výsuvných mělkých a hlubokých plastových nebo drátěných košů a boxů 4 x otočná plastová kola d= 12,5 cm, z toho 2 brzděná maximální nosnost: 120 kg 10

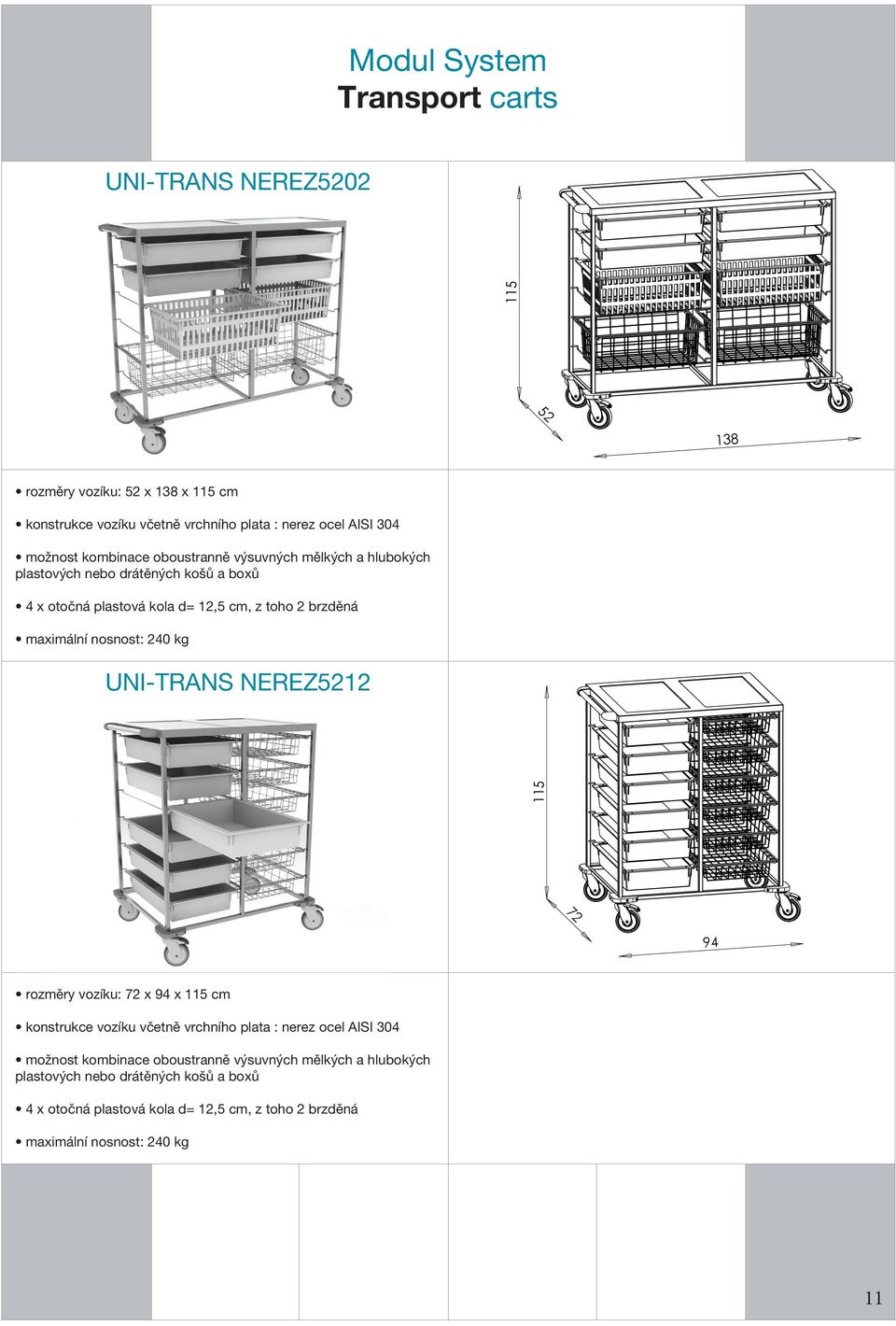

11 Modul System Transport carts UNI-TRANS NEREZ , , , rozměry vozíku: 52 x 138 x 115 cm 1341,800 konstrukce vozíku včetně vrchního plata : nerez ocel AISI 304 možnost kombinace oboustranně výsuvných mělkých a hlubokých plastových nebo drátěných košů a boxů 4 x otočná plastová kola d= 12,5 cm, z toho 2 brzděná maximální nosnost: 240 kg UNI-TRANS NEREZ , rozměry vozíku: 72 x 94 x 115 cm konstrukce vozíku včetně vrchního plata : nerez ocel AISI 304 možnost kombinace oboustranně výsuvných mělkých a hlubokých plastových nebo drátěných košů a boxů 4 x otočná plastová kola d= 12,5 cm, z toho 2 brzděná maximální nosnost: 240 kg 11

12 Transportní vozíky UNI-TRANS NEREZ rozměry vozíku: 52 x 72 x 170 cm konstrukce vozíku: nerez ocel AISI 304 možnost kombinace oboustranně výsuvných mělkých a hlubokých plastových nebo drátěných košů a boxů 4 x otočná plastová kola d= 7,5 cm, z toho 2 brzděná maximální nosnost: 150 kg UNI-TRANS NEREZ rozměry vozíku: 72 x 52 x 170 cm konstrukce vozíku: nerez ocel AISI 304 možnost kombinace oboustranně výsuvných mělkých a hlubokých plastových nebo drátěných košů a boxů 4 x otočná plastová kola d= 7,5 cm, z toho 2 brzděná maximální nosnost: 150 kg 12

13 Transportní vozíky UNI-TRANS NEREZ , , rozměry vozíku: 52 x 138 x 170 cm konstrukce vozíku: nerez ocel AISI 304 možnost kombinace oboustranně výsuvných mělkých a hlubokých plastových nebo drátěných košů a boxů 4 x otočná plastová kola d= 12,5 cm, z toho 2 brzděná maximální nosnost: 300 kg UNI-TRANS NEREZ , , rozměry vozíku: 72 x 94 x 170 cm konstrukce vozíku: nerez ocel AISI 304 možnost kombinace oboustranně výsuvných mělkých a hlubokých plastových nebo drátěných košů a boxů 4 x otočná plastová kola d= 12,5 cm, z toho 2 brzděná maximální nosnost: 300 kg 13

14 Plastové a drátěné koše PLASTOVÉ A DRÁTĚNÉ KOŠE DO TRANSPORTNÍCH KLARO VOZÍKŮ PRO MODUL SYSTÉM Univerzální koše Oboustranně výsuvné koše lze pohodlně vyjmout a přemístit je i s obsahem do jiného vozíku vybaveného modul systémem Plastové koše Jsou hygienické, schopné odolávat teplotám až do 85 C a standardním mycím prostředkům. Plné koše (boxy) zajistí ochranu před protečením rozlitého obsahu do spodních košů. Rozdělovače (příčky) Můžete si vytvořit své vlastní dělení jednotlivých košů díky praktickým zalamovacím rozdělovačům (příčkám) a T klipům (svorkám) snadno uspořádáte jakýkoliv zdravotnický materiál. Koše lze rozdělit podélně i našíř do libovolných oddílů. Rozdělovače mají tvar hřebene, proto je lze libovolně sestavovat do sebe a tím vytvořit jakoukoliv velikost oddílu prostor je tak beze zbytku využit Štítky Efektivní systém řízení materiálu - díky univerzálním držákům štítků jednoduše identifikujete obsah jednotlivých košů a také každého oddílu v koši. Současně můžete mít pod kontrolou expirační termíny. Koše lze stohovat (vkládat do sebe). Nosnost mělkého koše 15kg, nosnost hlubokého koše 20kg. Objem mělkého koše 19 l, objem hlubokého koše 34 l. Zarážka na koši T-držák na koši Detail štítku na koši Pojistka příčky na koši 14

15 Plastové a drátěné koše materiál: ABS; schopný odolávat teplotám až do 85 C, pružný, houževnatý vnější rozměry plastového koše: 60 x 40 x 11 cm vnitřní rozměry plastového koše: 52 x 32 x 10 cm maximální nosnost koše: 15 kg; objem 19 l materiál: ABS; schopný odolávat teplotám až do 85 C, pružný, houževnatý vnější rozměry plastového koše: 60 x 40 x 21 cm vnitřní rozměry plastového koše: 52 x 32 x 20 cm maximální nosnost koše: 20 kg; objem 34 l materiál: ABS; schopný odolávat teplotám až do 85 C, pružný, houževnatý vnější rozměry plastového boxu: 60 x 40 x 11 cm vnitřní rozměry plastového boxu: 52 x 32 x 10 cm maximální nosnost boxu: 15 kg; objem 19 l materiál: ABS; schopný odolávat teplotám až do 85 C, pružný, houževnatý vnější rozměry plastového boxu: 60 x 40 x 21 cm vnitřní rozměry plastového boxu: 52 x 32 x 20 cm maximální nosnost boxu: 20 kg; objem 34 l 15

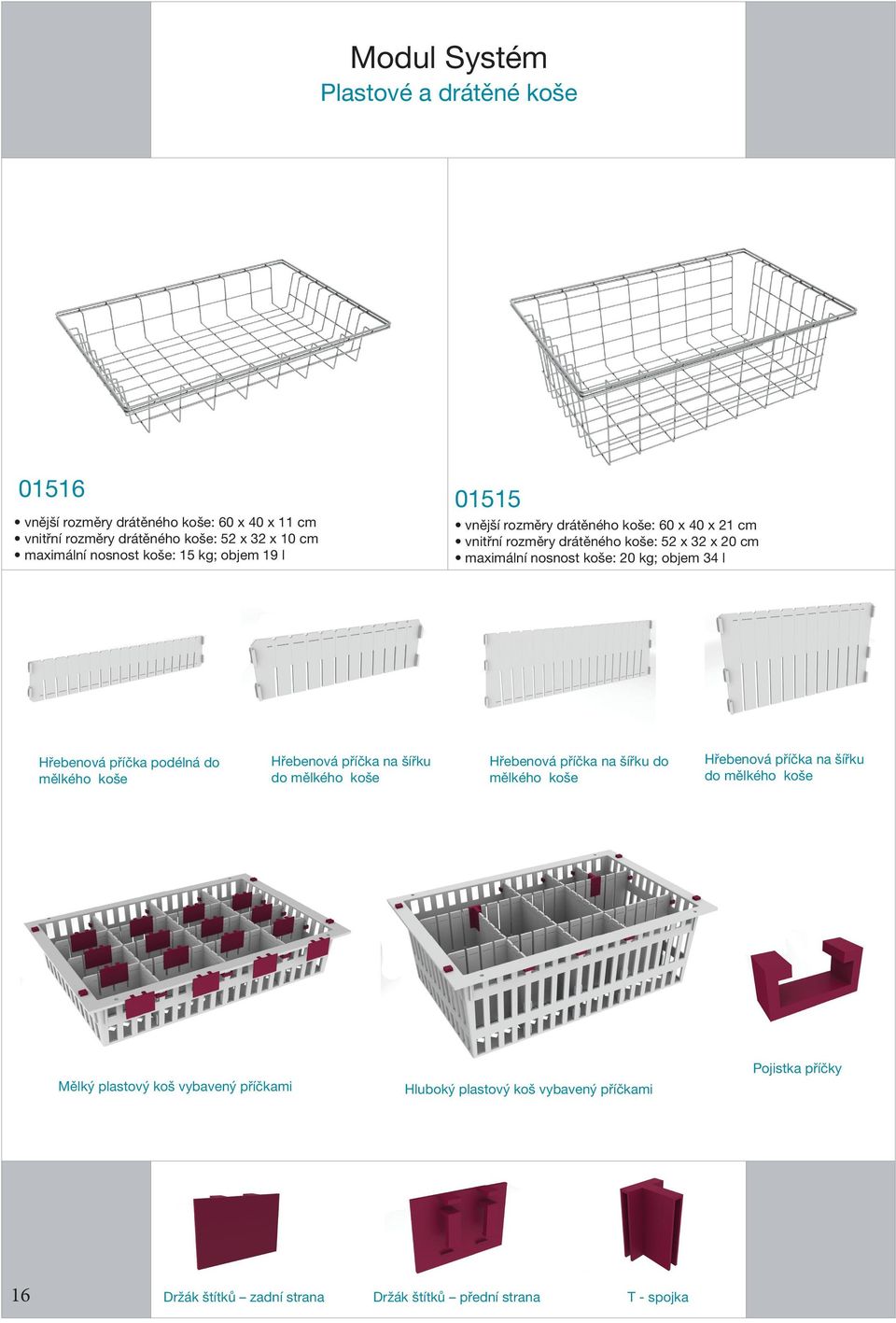

16 Plastové a drátěné koše vnější rozměry drátěného koše: 60 x 40 x 11 cm vnitřní rozměry drátěného koše: 52 x 32 x 10 cm maximální nosnost koše: 15 kg; objem 19 l vnější rozměry drátěného koše: 60 x 40 x 21 cm vnitřní rozměry drátěného koše: 52 x 32 x 20 cm maximální nosnost koše: 20 kg; objem 34 l Hřebenová příčka podélná do mělkého koše Hřebenová příčka na šířku do mělkého koše Hřebenová příčka na šířku do mělkého koše Hřebenová příčka na šířku do mělkého koše Mělký plastový koš vybavený příčkami Hluboký plastový koš vybavený příčkami Pojistka příčky 16 Držák štítků zadní strana Držák štítků přední strana T - spojka

17 Možné varianty úprav košů pomocí příček 17

18 KLARO, spol. s.r.o., Velké Chvalovice Pečky Ke Hřišti centrála / head office, obchodní oddělení / commercial department, výrobní závod / factory: tel.: , tel.: , tel./fax: ONLINE katalog je dostupný na našich internetových stránkách Pro více informací kontaktujte naše prodejce nebo pište na eshop@klaro.cz An ONLINE catalogue is available on our website For more information contact our dealer or write to eshop@klaro.cz Tel: klaro@klaro.cz MADE IN THE CZECH REPUBLIC
