1 PROGRAM DALŠÍHO VZDĚLÁVÁNÍ KOMINÍK MONTÁŽ KOMÍNŮ A KOMÍNOVÝCH VLOŽEK ( H) OBOR KOMINÍK (36-56-H/01) STUDIJNÍ TEXT K VZDĚLÁVACÍMU MODULU OPRAVY KOMÍNŮ A JEJICH PŘÍSLUŠENSTVÍ (KÓD MODULU MK3) Učebnice vznikla v rámci projektu Další profesní vzdělávání pro technické kvalifikace registrační číslo CZ.1.07/3.2.05/ Projekt byl spolufinancován Evropským sociálním fondem a státní rozpočtem České republiky.

2 PROGRAM DALŠÍHO VZDĚLÁVÁNÍ KOMINÍK MONTÁŽ KOMÍNŮ A KOMÍNOVÝCH VLOŽEK ( H) OBOR KOMINÍK (36-56-H/01) STUDIJNÍ TEXT K VZDĚLÁVACÍMU MODULU OPRAVY KOMÍNŮ A JEJICH PŘÍSLUŠENSTVÍ (KÓD MODULU MK3) ING. MILOSLAV SCHWARZER MGR. JIŘÍ MOTAL STŘEDNÍ ŠKOLA POLYTECHNICKÁ, OLOMOUC, ROOSEVELTOVA Učebnice vznikla v rámci projektu Další profesní vzdělávání pro technické kvalifikace registrační číslo CZ.1.07/3.2.05/ Projekt byl spolufinancován Evropským sociálním fondem a státní rozpočtem České republiky. 2

3 OBSAH OBSAH... 3 ÚVOD OPRAVY KOMÍNŮ A JEJICH PŘÍSLUŠENSTVÍ OPRAVA NADSTŘEŠNÍHO KOMÍNOVÉHO ZDIVA Pracovní nářadí a ochranné pomůcky Přípravné práce Technologické práce Závěrečné práce OPRAVA KOMÍNOVÉ HLAVY Technologické práce TRÁMOVÁ VÝMĚNA OPRAVA PRASKLIN UVNITŘ BUDOVY PROMOČENÍ KOMÁNOVÍHO PLÁŠTĚ DEHTEM NEBO FENOLEM OPRAVA KOMÍNOVÉ LÁVKY NÁZVOSLOVÍ KOMÍNŮ, ROZDĚLENÍ KOMÍNŮ DLE ČSN EN ZÁKLADNÍ NÁZVOSLOVÍ KOMÍNŮ TŘÍDĚNÍ KOMÍNŮ PODLE ČSN EN Popisový štítek Rozdělení podle teplotní třídy Rozdělení podle tlakové třídy Rozdělení podle třídy odolnosti vůči kondenzátu Rozdělení podle třídy odolnosti proti korozi Rozdělení podle třídy odolnosti proti vyhoření sazí + vzdálenost Konstrukcí KRESLENÍ KOMÍNŮ NA STAVEBNÍCH VÝKRESECH SEZNAM OBRÁZKŮ DOPORUČENÁ LITERATURA POUŽITÉ ZDROJE VĚDOMOSTNÍ TESTY

4 ÚVOD První zmínka o komínech je ze 14. Století, ale budovat se začaly až ve století patnáctém. V malých obydlích se topilo na ohništích kouř do místnosti, zápach, štípání očí. Pak se zjistilo, že je lepší spalovat dřevěné méně kouře spalovalo se v hliněných nádobách a přidávaly se vonné byliny. Bohatí řekové a římané vynalezli akumulační podpodlaží a mezistěnové vytápění. Horký kouř se odváděl pomocí kanálků pod podlahou a ve stěnách do volného ovzduší bylo to moc drahé. Teprve potom se komíny značně rozšířily. Nejdříve byly v domech feudálů a pak se zčaly budovat ve všech obydlích. Byly hodně primitivní, špatné materiály a žádná údržba způsobily velké množství požárů. Ty vznikaly od jisker, ale hlavně se samozapalovaly saze. Proto vznikl požadavek na čištění komínů. Nejdříve tyto čistící práce provádělo služebnictvo, pak začaly vznikat kominické cechy, které se neustále vyvíjí až do současnosti. Autoři textu 4

5 1 OPRAVY KOMÍNŮ A JEJICH PŘÍSLUŠENSTVÍ STUDIJNÍ CÍLE KAPITOLY Po prostudování této kapitoly dokážete: správně identifikovat závadu na komínovém tělese provést opravu zjištěné závady tak, aby komínové těleso odpovídalo všem platným normám a předpisům KLÍČOVÉ POJMY Nadstřešní komínové zdivo, sopouch, průduch, komínová lávka Zděné komíny na bázi jedné cihelné vrstvy jsou v mnoha ohledech zastaralé, méně bezpečné a nevyhovují současným normám. Moderní komíny se staví z velkých tvarovek s otvorem, tzv. komínového pláště. Do něho se vkládá komínová vložka a tepelná izolace. Z toho lze odvodit: Zatímco u jednovrstvých komínů jsou vlastnosti a stav zděného pláště komínu alfou a omegou jeho správného chodu i nejčastější příčinou poruch, u moderních vícevrstvých komínů má komínový plášť spíše druhořadý význam hlavní provozní zátěži musí odolávat vnitřní komínová vložka. K poruchám zděného pláště komínu dochází nejčastěji v případech, kdy nebylo provedeno vložkování komínu. V důsledku nedostatečné údržby a používání nekvalitních paliv ztrácejí tyto zděné komíny těsnost, praskají a začnou být nasákavé. Příčiny poruch Pro správnou funkci zděného komína je důležitá teplota spalin. Odcházející spaliny mohou mít teplotu až 100 až 120 C, ale spodní hranice by naopak neměla klesnout pod 60 C. Při nižší teplotě spaliny na stěnách komína kondenzují, malta s kondenzátem reaguje, nabývá na objemu a porušuje soudržnost zdiva. V zimním období destrukce pokračuje působením mrazu. U průlezných a odkrytých komínů proto není příliš vhodné ještě více snižovat teplotu spalin přídavnými tepelnými výměníky u topidel. Častou příčinou poruch vytápění tak bývá nevhodný typ komína. Starší domy jsou běžně vybaveny komíny širokými, průleznými, které pro moderní úsporná topidla nemají dostatečný tah ani odolnost. Méně vyhovují také komíny postavené příliš blízko štítové nebo obvodové stěny. Komín by měl převyšovat hřeben střechy nejméně o 60 cm. Potíže může způsobit i napojení dalšího topidla na původní komín. Například připojení otevřeného krbu v podkroví umožní nasávání studeného vzduchu, který komín ochlazuje. 5

6 1.1 OPRAVA NADSTŘEŠNÍHO KOMÍNOVÉHO ZDIVA Poruchy nadstřešního komínového zdiva a komínové hlavy se vyskytují nejčastěji, proto jim věnuji největší pozornost. Před započetím opravy komínů v nadstřešní části musí být odpojeny všechny spotřebiče paliv z provozu a zajištěny tak, aby se nedaly po dobu opravy používat. Musí být zajištěna bezpečnost pracovníků, pracoviště a okolí, zejména vstup do prostoru pod střechou Pracovní nářadí a ochranné pomůcky Pracovní nářadí: komínové lešení kladivo sekáč kbelík na suť smetáček zednická lžíce zednické kladívko vodní váha spárovačka olovnice Ochranné pomůcky: Kompletní kominický oblek, nebo montérky respirátor záchranný pás - sedačka s karabinou rukavice ochranné brýle boty s protiskluzovou podešví Přípravné práce V předstihu před začátkem prací je nutné sjednat dohodu o odstavení spotřebičů paliv připojených na předmětný komín z provozu na sjednaný termín. Kontrola odstavení všech spotřebičů paliv z provozu tak, aby nemohly být uvedeny do provozu, např. demontáží kouřovodů, nebo uzavřením plynového ventilu. Upozornění: Při odbourání komínového tělesa nad střechou vždy dojde: - ke snížení účinné výšky komína a tím ke snížení komínového tahu 6

7 - k nedodržení větrného úhlu a tím k porušení funkce komína - k sesypání suti a cihel do komína a tím k možnosti jeho ucpání. Z důvodu bezpečnosti práce dělníků při opravě komínových těles nad střechou, nesmí být připojené spotřebiče paliv uvedeny do provozu, aby nedošlo k omámení dělníků spalinami a následnému úrazu, nebo otravě uživatele. Umístění zátarasu bránícího vstupu osob do nebezpečného prostoru chodníku, cesty apod Technologické práce Vložit do komínového průduchu ucpávku, nejlépe molitan tl.min,15 cm připevněný na provazec. Při rozebírání komínového zdiva se postupně ucpávka posunuje směrem dolů tak, aby zachycovala úlomky a suť. Suť se průběžně z ucpávky odebírá. Poškozené zdivo je třeba demontovat - odstranit až po neporušené zdivo, což může být nad, ale i pod úrovní střešního prostupu. Horní část poslední nepoškozené řady zdiva je třeba zbavit staré omítky, očistit a důkladně navlhčit. Poté chybějící část komína znovu vyzdíme až do původní výšky. Komín zdíme z ostřepálených cihel (zvonivek), cihel šamotových či mrazuvzdorných. Zdíme na běžnou vápeno cementovou maltu. Nakonec osadíme či vybetonujeme komínovou hlavu, aby se zdivo nezačalo opět rozrušovat shora. Betonovanou komínovou hlavu vyztužíme (armujeme) třmínky z oceli průměru cca 5 mm. Omezíme tak možnost jejího praskání. Ideálně třmínky vložíme i do ložné spáry zdiva mezi čtvrtou a pátou vrstvu pod hlavu. Pokud komín osazujeme novou komínovou hlavou, musíme ji lícovat se zdivem. Nezalícovaná komínová hlava totiž snižuje tah komína. Pod úrovní střešního prostupu zdivo komína omítneme či opravíme původní omítku, vyštukujeme a opatříme povrchovým ochranným nátěrem běžnou malířskou nátěrovou hmotou. Nad úrovní střešního prostupu však pouze vytmelíme spáry (vyškárujeme cementovou maltou), avšak neomítáme. Omítky prostě nedovedou odolávat vlivům klimatu v kombinaci s tepelným a chemickým působením. Pokud však komín nepoužíváme k vytápění, omítnutí se nemusíme obávat. Komín lze opatřit komínovou stříškou. Je to velmi vhodné řešení, které zabrání zatékání srážek do komína. Pokud je však komín stále funkční, poraďte se s odborníkem, aby zvolené řešení neovlivnilo tah komína. S opravou komína bude souviset také sejmutí střešní krytiny kolem komína a možná i oplechování komína včetně utěsnění střešního prostupu. Nové oplechování zajistíme, pokud je to původní již ve špatném stavu, nebo bylo nutné komín odbourat 7

8 až pod rovinu oplechování a utěsnění. Až po zajištění prostupu vůči stékající vodě můžeme znova položit střešní krytinu kolem komína. Pokud je u komína poškozena komínová lávka, odstraníme ji. Buďto ji nahradíme novou, nebo se s ní zcela rozloučíme. Poškozená komínová lávka je horší než nic a pokud nebude komín využíván k odvodu spalin, je i zbytečná. Navíc je možné udělat vymetací otvor s dvířky v půdních prostorách a pak již nemusíme na střechu vylézat. Po dokončení díla se ucpávka se sutí vytáhne z průduchu. Pracovníci provedou kontrolu průchodnosti od půdice (dna) komína po jeho ústí. Před uvedením spotřebiče do provozu musí být provedena kominíkem revize celé spalinové cesty a vystavena revizní zpráva podle ČSN :2008 přílohy C a D. Po vystavení revize, mohou být odstavené spotřebiče paliv znovu uvedeny do provozu Závěrečné práce Demontáž lešení. Odstranění zátarasu bránícího vstupu osob do nebezpečného prostoru chodníku, cesty apod. Úklid pracoviště. Vyúčtování v hotovosti, nebo podpis pracovního listu jako podkldu pro fakturaci. 2.2 OPRAVA KOMÍNOVÉ HLAVY Pomůcky, přípravné a závěrečné práce jsou stejné jako v části Technologické práce Rozrušené zdivo pod komínovou hlavou je třeba odstranit až po neporušené zdivo, někdy až po úroveň střešního prostupu. Zdivo se důkladně navlhčí a chybějící část komínu se znovu vyzdí. Část nad střechou se zdí z ostře pálených, mrazuvzdorný nebo ze šamotových cihel. Zdí se na vápenocementovou maltu. Na vyzděný komín je z funkčního hlediska nejlepší osadit nebo vybetonovat komínovou hlavu. Při betonování je hlavu vhodné vyztužit jedním nebo dvěma třmínky z oceli o průměru 5 až 6 mm, které znemožní nebo omezí její praskání. Ocelové třmínky se mohou vložit i do ložné spáry zdiva mezi čtvrtou a pátou vrstvu pod hlavu. Při osazování nové komínové hlavy je vhodné zalícovat ji se zdivem, protože přesahující komínové hlavy sice chrání komínové zdivo proti dešti, ale v porovnání se zalícovanými hlavami snižují tah. 8

9 Zdivo komínu se v půdních prostorách, resp. v konstrukci krovu omítne. Nad střechou se zdivo vyškáruje cementovou maltou, ale neomítne se, protože i nejkvalitnější omítka těžko odolává povětrnostním vlivům kombinovaným s tepelným a chemickým pnutím komínového tělesa. Poškozenou krytinu a oplechování kolem komínu je potřeba opravit nebo vyměnit. Porušenou komínovou lávku (obvykle se nachází jen na starých budovách) je výhodnější odstranit a vymetací otvory v komíně zhotovit v půdních prostorách. Životnost běžných jednovrstvých komínů lze prodloužit v nadstřešní části nahrazením vícevrstvým komínovým tělesem složeným z keramických vložek se stejnou vnitřní světlostí jako jiná část průduchu a ze zdění komínového pláště. U tohoto způsobu je však důležité nechat mezi keramickou vložkou a betonovou hlavou přiměřený dilatační prostor. (JIŘÍK, 2013, str ) 2.3 TRÁMOVÁ VÝMĚNA Pokud je dřevěný trám uložen na komínovém tělese nebo dokonce průduchem prochází, nesplňuje dnešní požární předpisy. Pokud není komín využíván k odvodu spalin, je možné toto uložení ponechat, pokud je ale komín funkční, je potřeba provést trámovou výměnu. Tyto místa můžou být hrozbou vzniku požáru nehledě na to, že tento detail neodpovídá požárním zásadám. 2.4 OPRAVA PRASKLIN UVNITŘ BUDOVY Špatně utěsněný komín má nedostatečný tah a spaliny pronikají do okolního prostoru. V případě trhlin v komínu v místech sousedících s obytnými prostorami mohou spaliny ohrozit zdraví i životy. V každém případě jsou však požárním rizikem. Utěsnit lze komín opakovaným omítnutím komínového tělesa nastavovanou vápeno-cementovou maltou, do které přidáme plastifikátory. Můžeme také použít výztuž malty pomocí maltonosného pletiva. Nejprve však musíme otlouct veškerou starou omítku na povrchu komína a také vyškrábat spáry do hloubky cca 3 cm (běžná šířka cihel je 15 cm). 2.5 PROMOČENÍ KOMÁNOVÍHO PLÁŠTĚ DEHTEM NEBO FENOLEM Komínový plášť může být také promočen fenolem a dehtem. Na jeho povrchu se pak vytváří těžko odstranitelné skvrny. Potom musíme nejprve odstranit příčiny této poruchy, kterými je nejčastěji špatný způsob vytápění, nebo používání nekvalitního, často mokrého paliva. Zdivo komína je však dehtem již nasáklé. Můžete zkusit oddělit zdivo komína od omítky vrstvou laku, kterou před zatvrdnutím (při vadnutí) obhážete pískem. Písek zlepší přilnavost omítky na lakovou vrstvu. Samozřejmě je třeba nejprve oklepat původní poškozenou omítku a vyškrábat spáry. Výsledek je ale v tomto případě nejistý, stejně jako použití sanační omítky. Proto raději zauvažujte o obložení komína nehořlavými obklady. Naopak tak dostáváte prostor pro ozvláštnění interiéru například kamenným obkladem komína. 9

10 2.6 OPRAVA KOMÍNOVÉ LÁVKY V případě, že komínová lávka neodpovídá požadavkům ČSN , je nutné provést její rekonstrukci. Nejdříve překontrolujeme přístupovou cestu, a potom provedeme kontrolu lávky. Pracovník provádějící kontrolu musí být zajištěn úvazy. Překontrolujeme stav porůzné části, potom veškeré šroubové nebo svařované spoje. Komínová lávka se zřizuje podle způsobu vymetání komína ve výši: - 650mm až 750 mm pod ústím komínového průduchu při vymetání ústím, - 800mm až mm pod vymetacím otvorem při vymetání průduchu vymetacím otvorem, Komínová lávka musí mít šířku porůzné plochy nejméně 250 mm s přístupy (viz níže). Musí mít na straně odvrácené od plochy střechy ocelové zábradlí vysoké mm. Ve výšce 500mm od úrovně porůzné plochy musí mít zábradlí vodorovnou výplň. Průchozí šířka mezi zábradlím a komínem nebo jinou konstrukcí má být 600 mm, ale nesmí být menší než 400 mm. Pochůzná plocha musí být na straně přivrácené ke střeše nejméně 100 mm nad odtokovou plochou střešní krytiny. Komínové lávky, které také slouží jako přístupové komunikace mezi jednotlovými komínovými tělesy, musí být vždy opatřeny zábradlím. Způsob kotvení musí být posouzen statickým výpočtem. Přístup ke komínové lávce musí být bezpečný. Světlá výška přístupové komunikace k výlezu ke komínové lávce nesmí být menší než 1 700mm. Přístup musí být osvětlený a pro překonání výškových rozdílů větších než 600mm, zejména u přístupů k výlezu na střechu, musí být k dispozici certifikované žebříky. Obrázek 1 Příklad provedení komínové lávky (archiv autora) 10

11 Komínové lávky se nemusí zřizovat, jestliže je přístup k ústí komínového průduchu nebo k vymetacímu otvoru zajištěn jiným způsobem, např. výlezem na střechu velikosti nejméně 550mm x 550mm ve vzdálenosti do 600mm od vnějšího povrchu komínového tělesa. Obrázek 2 Přístup ke komínu bez komínové lávky (archiv autora) Přístup ke komínové lávce může být také řešen certifikovanými, schválenými a bezpečnými nášlapnými stupni, které jsou součástí výrobního programu střešní krytiny. U komína na ploché střeše se komínová lávka umísťuje na konstrukci komína a to v případě, že vymetací otvor je umístěný v nadstřešní části komína, je však nutný statický výpočet. OTÁZKY K ZAMYŠLENÍ V čem spočívají výhody systémových komínů oproti klasickým komínům zděných z cihel? 11

12 Obrázek 3 Komínová lávka u vymetacího otvoru (archiv autora) SHRNUTÍ Systémové komíny se vyznačují snadným způsobem montáže, ke kterému není zapotřebí žádných zvláštních přístrojů nebo mechanizací. Na jedné straně je jednoduchost systému, na druhé je však bezpodmínečně nutné dodržet všechny technologické postupy a nepoužívat neschválené nebo nekompaktibilní materiály. Je nutné si také dát pozor na svislost komína, kterou v průběhu montáže mnohanásobně kontrolujeme. Test Zpět na Obsah 12

13 2 NÁZVOSLOVÍ KOMÍNŮ, ROZDĚLENÍ KOMÍNŮ DLE ČSN EN STUDIJNÍ CÍLE KAPITOLY Po prostudování této kapitoly dokážete: Správně a podle platné normy pojmenovat jednotlivé části komína a spalinové cesty KLÍČOVÉ POJMY Spalinová cesta, komín Spalinová cesta je souhrnné označení pro vedení spalin od kouřového hrdla spotřebiče paliv do volného ovzduší. Spalinová (kouřová) cesta je zpravidla tvořena průduchem kouřovodu, sopouchem a průduchem komína, popř. komínovým nástavcem. Komín je zpravidla svislá konstrukce s průduchem, jehož část od sopouchu po ústí komína je určena pro odvod spalin a část od sopouchu po půdici je určena pro jímání kondenzátu nebo tuhých částí spalin. Komín může obsahovat více průduchů. 2.1 ZÁKLADNÍ NÁZVOSLOVÍ KOMÍNŮ Z důvodu, že kominická činnost je úzce specializovaná odvětvím stavební činnosti, je nutné se v úvodu seznámit s pojmy a názvoslovím, které se týkají komínů a spalinových cest. Tato terminologie se používá jak v normách, tak i na pracovištích. 1. Spalinová cesta - je souhrnné označení pro vedení spalin od kouřového hrdla spotřebiče paliv do volného ovzduší. Spalinová (kouřová) cesta je zpravidla tvořena průduchem kouřovodu, sopouchem a průduchem komína, popř. komínovým nástavcem. 2. Kouřovod - je konstrukce s průduchem, určeným pro odvod spalin od kouřového hrdla spotřebiče do sopouchu komína, popř. do volného prostředí (kouřovod s funkcí komína). Obrázek 4 Kouřovody (BANADOR, Jak vybrata správně zapojit kouřovody? [online], 2014, [cit ]. Dostupný z: 13

14 3. Komín - je zpravidla svislá konstrukce s průduchem, jehož část od sopouchu po ústí komína je určena pro odvod spalin a část od sopouchu po půdici je určena pro jímání kondenzátu nebo tuhých částí spalin. Komín může obsahovat více průduchů. Obrázek 5 Komín (autoři textu) 14

15 4. Komín vnitřní - je komín vedený uvnitř budovy. 5. Komín venkovní - je komín vedený po plášti budovy. 6. Komínový plášť - je část konstrukce komína s funkcí nosnou, ochrannou i estetickou. Jeho součástí může být i ochranné pouzdro, popř. komínová přepážka. 7. Komínový průduch - je prostor v konstrukci komína, určený k odvodu spalin do volného ovzduší. 8. Vzduchový průduch - je dutina mezi komínovým průduchem a pláštěm komína, kterou se přivádí spalovací vzduch ke spotřebiči paliv, nebo se odvádí spaliny v případě jejich proniknutí netěsností komínového průduchu. 9. Stěna komínového průduchu - je konstrukce od vnitřního líce komínového průduchu po vnější povrch komínového pláště; u vícevrstvých komínů je tvořena komínovou vložkou, tepelně izolační vrstvou (případně vzduchovou mezerou) a komínovým pláštěm. 10. Jednovrstvý komín - je komín, jehož průduch je tvořen komínovým pláštěm. Obrázek 6 Jednovrstvé podtlakové komíny (TZBINFO, Funkční a konstrukční rozdělení komínů, [online], 2014, [cit ]. Dostupný z: Popisek: A - tvárnicová stěna komína, B - trubková stěna komína, 1 - keramická tvárnice s nevětranými dutinami, 2 - plnostěnná tvárnice, 3 - plnostěnné trubkové stěny z plechu nebo keramického materiálu, 4 - keramická trubka s nevětranými 11. Vícevrstvý komín - je komín, jehož konstrukce se skládá z komínové vložky vytvářející komínový průduch, z izolační vrstvy a z komínového pláště. 15

16 Obrázek 7 Podtlakové třívrstvé komíny (TZBINFO, Funkční a konstrukční rozdělení komínů, [online], 2014, [cit ]. Dostupný z: Popisek: A - třívrstvé stěny bez vzduchové mezery, B - třívrstvé stěny se vzduchovou mezerou, 1 - plášťová tvárnice s dutinami, 2 - plášťová tvárnice plnostěnná, 3 - třívrstvý komín s tepelně izolační vrstvou a vzduchovou mezerou, 4 - komín se vzduchovou mezerou bez tepelně izolační vrstvy 12. Společný komínový průduch - je průduch, do kterého je připojeno více spotřebičů paliv z více než jednoho podlaží. 13. Komínová vložka - je tenkostěnný komínový prvek určený pro vytvoření průduchu ve vícevrstvém komíně, tepelně a dilatačně oddělený od komínového pláště. Obrázek 8 Flexibilní nerezová komínová vložka (OCELMAT S.R.O., [online], 2014, [cit ]. Dostupný z: 16

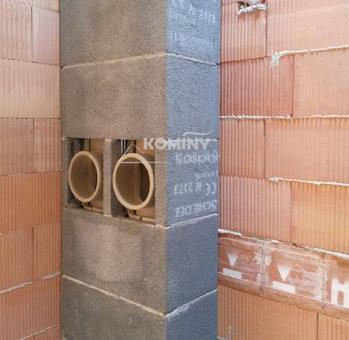

17 14. Půdice - je nejnižší místo komínového průduchu, nebo společného sběrače v komíně. 15. Sopouch - je otvor v komínovém plášti a komínové vložce, sloužící k propojení průduchu kouřovodu s průduchem komína. Obrázek 9 Napojení sopouchu a dvířek (Komíny Kašpar, Dodatečné napojení sopouchu a dvířek, [online], 2014, [cit ]. Dostupný z: Čistící otvor - je otvor v plášti kouřovodu nebo komínovém plášti a v komínové vložce, sloužící ke kontrole a čištění průduchu kouřovodu nebo komínového průduchu. 17. Vymetací otvor - je otvor v komínovém plášti, popř. i v komínové vložce, sloužící k vymetání, čištění a kontrole komínového průduchu spotřebičů na tuhá a kapalná paliva z půdního prostoru, popř. ze střechy. 18. Vybírací otvor - je otvor v komínovém plášti, popř. i komínové vložce, sloužící k vybírání tuhých částí spalin z půdice komínového průduchu spotřebičů na tuhá a kapalná paliva. 19. Kontrolní otvor - je otvor v komínovém plášti, v komínové vložce a kouřovodu určený ke kontrole komínového průduchu, kondenzátní jímky a k odstraňování kondenzátu spalin. 20. Kondenzátní jímka - je vodotěsný prostor v průduchu komína určený pro jímání kondenzátů spalin. 17

18 Obrázek 10 Kondenzátní jímka (Nový komín s.r.o., Komínové díly, [online], 2014, [cit ]. Dostupný z: Kondenzátní potrubí - je vodotěsné potrubí, které je napojeno na potrubí komínového průduchu nebo kouřovodu a slouží k odvodu kondenzátu. 22. Ústí komína - je místo, ve kterém spaliny opouštějí komínový průduch, popř. komínový nástavec a vstupují do volného ovzduší. 23. Komínová hlava - je nejvýše položená ukončující část konstrukce komína. 24. Krycí deska - je konstrukční prvek, který tvoří komínovou hlavu a je určený pro ochranu konstrukce komína shora před účinky povětrností a účinky spalin. Obrázek 11 Krycí deska (Výrobce komínových systémů TUMA Fotogalerie, [online], 2014, [cit ]. Dostupný z: 18

19 25. Komínový nástavec - je tenkostěnný prvek, prodlužující komínový průduch a tím účinnou výšku komína nad komínovou hlavou. Obrázek 12 Komínový nástavec (Kominictví Lammel Marek, Fotogalerie, [online], 2014, [cit ]. Dostupný z: Účinná výška - komínového průduchu je svislá vzdálenost od půdice sopouchu po ústí komínového průduchu. 27. Neúčinná výška - komínového průduchu je svislá vzdálenost od půdice sopouchu k půdici komínového průduchu. 28. Spalinová klapka - je samočinný uzávěr v kouřovodu nebo průduchu komína, který uzavírá kouřovou cestu v závislosti na chodu spotřebiče. 19

20 Obrázek 13 Spalinová klapka (TZBINFO, Bezpečnostní a právní aspekty odstaveného plynového zařízení, [online], 2014, [cit ]. Dostupný z: bezpecnostni-a-pravni-aspekty-odstaveneho-plynoveho-zarizeni-z-provozu) 29. Přirozený komínový tah - je podtlak v komínovém průduchu vytvořený z účinné výšky průduchu komína a rozdílu hustoty vzduchu a spalin. Přirozený komínový tah je vytvořen pouze konstrukcí komína. 30. Umělý komínový tah - je podtlak v sopouchu uměle vytvořený zařízením na nucený odtah spalin, např. spalinovým ventilátorem. 31. Kouřové (spalinové) hrdlo - je součást spotřebiče paliv určená k jeho připojení na kouřovod. 32. Spotřebič paliv - je zařízení, ve kterém se spalováním přeměňuje chemická energie tuhého kapalného nebo plynného paliva na teplo. 33. Uzavřený spotřebič - (u plynových spotřebičů v provedení C) je spotřebič paliv s odděleným spalovacím oběhem, tzn., že přívod spalovacího vzduchu, spalovací prostor a odvod spalin jsou plynotěsně odděleny od prostoru, ve kterém je spotřebič umístěn. 20

21 34. Uzavíratelný spotřebič - je spotřebič paliv, u něhož lze regulovat přívod spalovacího vzduchu nasávaného z prostoru, ve kterém je umístěn. Množství nasávaného vzduchu je ovlivněno podtlakem v sopouchu. 35. Otevřený spotřebič - (u plynových spotřebičů v provedené B) je spotřebič paliv, u něhož nelze uzavřít přívod spalovacího vzduchu. Nasává si spalovací vzduch z prostoru, ve kterém je umístěn, přičemž množství nasávaného vzduchu není ovlivněno podtlakem v sopouchu. 36. Přerušovač tahu - je zařízení ke snížení podtlaku v sopouchu s přisáváním vzduchu do kouřovodu spotřebičů na plynná nebo kapalná paliva s atmosférickým hořákem. Součást přerušovače tahu má být pojistka zpětného tahu. Obrázek 14 Přerušovač tahu (Unical,e-schop, Přerušovač tahu BK/ /, [online], 2014, [cit ]. Dostupný z: Suchý komín - má komínový průduch, ve kterém nedochází ke kondenzaci spalin. (Teplota spalin na povrchu komínového průduchu v jeho ústí je vyšší než teplota kondenzace vodních par obsažených ve spalinách - podmínka správného návrhu komína) 38. Mokrý komín - má komínový průduch, ve kterém dochází k dlouhodobé nebo trvalé kondenzaci spalin. 39. Přetlakový komín - je zpravidla svislá konstrukce s komínovým průduchem a někdy i se vzduchovým průduchem, odvádějící spaliny pod přetlakem od sopouchu po ústí komína. Součástí přetlakového komína je i zařízení pro odvod kondenzátu ze spalin. 21

22 40. Samostatný (jednotlivý) komínový průduch - je průduch, do kterého je napojen jeden nebo více spotřebičů z jednoho podlaží. 41. Samostatný (jednotlivý) kouřovod - je kouřovodný průduch, do kterého je napojen jeden spotřebič. 42. Přetlak v kouřovém hrdle je rozdíl mezi tlakem spalin v kouřovém hrdle a atmosférickým tlakem v místě připojení spotřebiče za provozu. 43. Vlhkost spalin - je obsah vody ve spalinách, jak v plynné, tak i v kapalné fázi (kondenzát). Měrná vlhkost spalin, je hmotnost vody v (g) nebo (kg) připadající na 1 kg suchých spalin. 44. Odolnost vůči vlhkosti - je vlastnost, která zamezuje negativnímu působení vlhkosti obsažené ve spalinách na komínové těleso a tím jeho případnému poškození nebo narušení funkce. (ČSN EN 1443, 2000, s. 7-9) OTÁZKY K ZAMYŠLENÍ Zamyslete se nad tím, proč je nutné znát přesné názvosloví komínů a spalinových cest? 1.2 Třídění komínů podle ČSN EN 1443 Třídění komínů se provádí na základě většího množství parametrů, kterým pak musí odpovídat i Označení komínů. Každý komín musí být opatřen značkou, která se skládá z několika symbolů Popisový štítek Tabulka č. 1 Značení komínů (autoři) 22

23 2.2.2 Rozdělení podle teplotní třídy Tabulka č. 2Teplotní třída komínu podle zkušební teploty (autoři) Teplotní třída Jmenovitá provozní teplota ( o C) T T T T T T T T T T T Rozdělení podle tlakové třídy Tabulka č. 3 Tlakové třídy komínů podle zkušebního tlaku (autoři) Třída Únik (l.s -1.m -2 ) Zkušební tlak (Pa) N1 2, pro komíny s přirozeným tahem N2 3, pro komíny s přirozeným tahem P1 0, pro přetlakové komíny P2 0, pro přetlakové komíny H1 0, pro vysokopřetlakové komíny H2 0, pro vysokopřetlakové komíny 23

24 2.2.4 Rozdělení podle třídy odolnosti vůči kondenzátu Třída D - Pro komíny, které jsou plánovitě provozovány v suchém prostředí. Třída W - Pro komíny, které jsou plánovitě provozovány v suchém prostředí Rozdělení podle třídy odolnosti proti korozi Stanovuje se podle použitého paliva. 1 plyn, 2 LTO do obsahu síry 0,2% a dřevo pro otevřené topeniště, 3 LTO s obsahem síry nad 0,2%, dřevo pro uzavřené topeniště, uhlí, rašelina Rozdělení podle třídy odolnosti proti vyhoření sazí + vzdálenost Konstrukcí O pro komíny bez odolnosti při vyhoření sazí, G pro komíny odolné při vyhoření sazí. K této třídě se udává údaj o vzdálenosti vnějšího povrchu komína od hořlavých stavebních konstrukcí (v mm). OTÁZKY K ZAMYŠLENÍ Z jakého důvodu je podle Vás nutné mít komínové těleso označeno dle normy? 2.3 KRESLENÍ KOMÍNŮ NA STAVEBNÍCH VÝKRESECH Komínové a ventilační průduchy, šachty se v půdorysu kreslí obrysem. VELMI TLUSTOU čarou, nešrafuje-li se materiál stěnové konstrukce; pokud se materiál stěnové konstrukce šrafuje - kreslí se TLUSTOU PLNOU čarou; komínové průduchy se v půdorysu značí grafickou značkou, nerozlišují se značkou podle druhu odvodu spalin (viz obrázek 12). Obrázek 15 Značení komínového průduchu (autoři textu) 24

25 sopouchy (obr. 13), zaústění větracích otvorů (obr. 14), vybírací, vymetací a čistící otvory (obr. 15) se v půdorysu kreslí TLUSTOU PLNOU čarou. Obrázek 16 Kreslení sopouchů (autoři textu) Obrázek 17 Kreslení zaústění větracích otvorů (autoři textu) Obrázek 18 Kreslení vymetacích, vybíracích a čistících otvorů (autoři textu) Průduchy se v půdorysu označí číselnou značkou podlaží, ve kterém jsou do něho zaústěny spotřebiče, popř. zaústěno nebo vyústěno odvětrání. Komínové průduchy, větrací průduchy, šachty a jejich polohové umístění ve stěně nebo k jiným konstrukcím se kótují: délkovými kótami; na ose průduchu, kde nad vynášecí kótovací čáru se uvede rozměr strany, kterou vynášecí čára protíná; na odkazové čáře průměrem nebo součinem rozměrů, na prvním místě je rozměr strany, od které vychází čára. 25

26 OTÁZKY K ZAMYŠLENÍ Z jakého důvodu je podle Vás nutné mít komínové těleso označeno dle normy? SHRNUTÍ Komíny a spalinové cesty mají své specifické značení, které neodpovídá žádnému jinému odvětví stavební činnosti. Toto značení je přesně uvedené téměř ve všech obecnějších normách, které se týkají této problematiky, a navíc je v těchto normách také uvedeno přesné označení, které musí být umístěno na každém komínovém tělese, aby byla možná jeho co nejpřesnější identifikace. Test Zpět na Obsah 26

27 SEZNAM OBRÁZKŮ Obrázek 1 Příklad provedení komínové lávky (archiv autora) Obrázek 2 Přístup ke komínu bez komínové lávky (archiv autora) Obrázek 3 Komínová lávka u vymetacího otvoru (archiv autora) Obrázek 4 Kouřovody (BANADOR, Jak vybrata správně zapojit kouřovody? [online], 2014, [cit ]. Dostupný z: 13 Obrázek 5 Komín (autoři textu) Obrázek 6 Jednovrstvé podtlakové komíny (TZBINFO, Funkční a konstrukční rozdělení komínů, [online], 2014, [cit ]. Dostupný z: 15 Obrázek 7 Podtlakové třívrstvé komíny (TZBINFO, Funkční a konstrukční rozdělení komínů, [online], 2014, [cit ]. Dostupný z: 16 Obrázek 8 Flexibilní nerezová komínová vložka (OCELMAT S.R.O., [online], 2014, [cit ]. Dostupný z: 16 Obrázek 9 Napojení sopouchu a dvířek (Komíny Kašpar, Dodatečné napojení sopouchu a dvířek, [online], 2014, [cit ]. Dostupný z: dodatecne-napojeni-sopouchu-a-dvirek) Obrázek 10 Kondenzátní jímka (Nový komín s.r.o., Komínové díly, [online], 2014, [cit ]. Dostupný z: kondenz%c3%a1tn%c3%ad-j%c3%admka mm-s-nerezovou-trubi%c4%8dkou.html) Obrázek 11 Krycí deska (Výrobce komínových systémů TUMA Fotogalerie, [online], 2014, [cit ]. Dostupný z: 18 Obrázek 12 Komínový nástavec (Kominictví Lammel Marek, Fotogalerie, [online], 2014, [cit ]. Dostupný z: 19 Obrázek 13 Spalinová klapka (TZBINFO, Bezpečnostní a právní aspekty odstaveného plynového zařízení, [online], 2014, [cit ]. Dostupný z: 20 Obrázek 14 Přerušovač tahu (Unical,e-schop, Přerušovač tahu BK/ /, [online], 2014, [cit ]. Dostupný z: )

28 Obrázek 15 Značení komínového průduchu (autoři textu) Obrázek 16 Kreslení sopouchů (autoři textu) Obrázek 17 Kreslení zaústění větracích otvorů (autoři textu) Obrázek 18 Kreslení vymetacích, vybíracích a čistících otvorů (autoři textu)

29 DOPORUČENÁ LITERATURA ČSN EN Komínové konstrukce - všeobecné požadavky. Praha: Český normalizační institut, ČSN Komíny a kouřovody - Navrhování, provádění a připojování spotřebičů paliv. Praha: Český normalizační institut, JIŘÍK, František. Komíny 4.,přpracované vydání. Praha: Grada Publishing, ISBN

30 POUŽITÉ ZDROJE ČSN EN Komínové konstrukce - všeobecné požadavky. Praha: Český normalizační institut, ČSN Komíny a kouřovody - Navrhování, provádění a připojování spotřebičů paliv. Praha: Český normalizační institut, JIŘÍK, František. Komíny 4.,přpracované vydání. Praha:Grada Publishing, ISBN

31 VĚDOMOSTNÍ TESTY TEST KE KAPITOLE 1: 1. Jaká je doporučená výška vybíracích dvířek od čisté podlahy a) 50mm b) 150mm c) 300mm 2. Účinná výška komínu je a) od spouchu po vyústění komína b) od vybíracího otvoru po vyústění komína c) od paty komína po sopouch 3. Výška soklu komína je a) v úrovni základu b) v úrovni čisté podlahy c) v úrovni základové desky 4. Odstup komínového tělesa od dřevěných nebo hořlavých konstrukcí je minimálně a) 30mm b) 40mm c) 50mm 5. Výška místa napojení spotřebiče je hlavně dána a) typem spotřebiče b) typem paliva c) text text text text text text text 6. Větrací mřížku osazujeme do a) první pokládané tvárnice b) do tvárnice pod spotřebičem c) poslední pokládané tvárnice Otázka Odpověď c a b c a a Zpět na Obsah 31

32 TEST KE KAPITOLE 2: 1. Spalinová cesta je zpravidla tvořena a) spotřebičem, průduchem kouřovodu, sopouchem a průduchem komína, popř. komínovým nástavcem. b) spotřebičem a průduchem komína c) průduchem kouřovodu, sopouchem a průduchem komína, popř. komínovým nástavcem. 2. Komínový průduch je 3. Půdice je a) místo napojení spotřebiče do komínového tělesa b) je prostor v konstrukci komína, určený k odvodu spalin do volného ovzduší. c) část spalinové cesty mezi spotřebičem a zděří a) vstup do komína umístěný v půdním prostoru b) označení pro prostup stropem mezi posledním podlažím a půdou c) nejnižší místo komínového průduchu, nebo společného sběrače v komíně. 4. Podle které normy uvádíme označení komína a) ČSN EN 1443 b) ČSN EN 1250 c) ČSN EN Teplotní třída komínu podle zkušební teploty T120 a) je menší nebo rovna 120 o C zkušební teploty b) je rovna 120 o C zkušební teploty c) větší než 120 o C zkušební teploty 6. V normovém označení komína písmeno O označuje a) kruhový průduch b) komíny bez odolnosti při vyhoření sazí c) komíny s odolnosti při vyhoření sazí Otázka Odpověď c b c a a b Zpět na Obsah 32
