tvarování manuál pro realizaci tvarových prvků tras tvarování

Rozměr: px
Začít zobrazení ze stránky:

Download "tvarování manuál pro realizaci tvarových prvků tras tvarování"

Transkript

1 manuál pro realizaci tvarových prvků tras tvarování obecné informace a pokyny str. 59 základní prvky tvarování v rovině str křížení tras str. 68 prostorové tvarování str. 69 napojování tras str

2 obecné pokyny k tvarování obecné informace a pokyny str. 59 základní prvky tvarování v rovině šířka žlabu 50 mm str. 60 šířka žlabu 00 mm str. 6 šířka žlabu 50 mm str. 6 šířka žlabu 00 mm str. 63 šířka žlabu 50 mm str. 64 šířka žlabu 300 mm str. 65 šířka žlabu 400 mm str. 66 šířka žlabu 500 mm str. 67 křížení tras šířka žlabu 50 mm str. 68 šířka žlabu 00 mm str. 68 šířky žlabu mm str. 68 prostorové tvarování výška bočnice 50 mm str. 69 výška bočnice 00 mm str. 69 napojování tras napojování tras různé šířky str

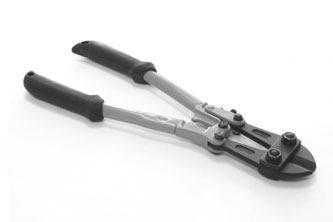

3 klíč č. 0 správný břit tvarování ochranné pomůcky nesprávný břit Setting of jaws on sheared wire správný břit nesprávný břit Setting of jaws on sheared wire spojka tvarovací SZM 4 tvarovací sada TSM spojka žlabu SZM, SZM -R šroub vratový M6x6 matice M6 límcová (podložková) ochranná krytka pro dráty ok nůžky merkur ohýbač žlabů oh sprej zinkový zinek 98% (400 ml) boční břit 59

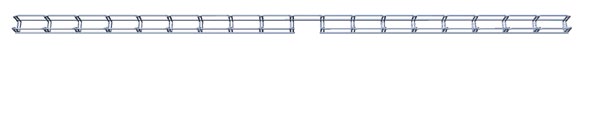

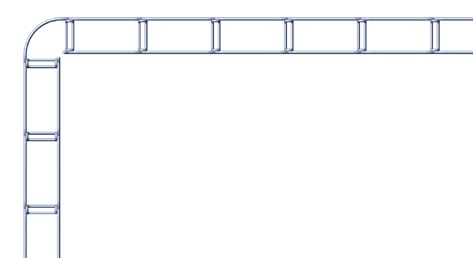

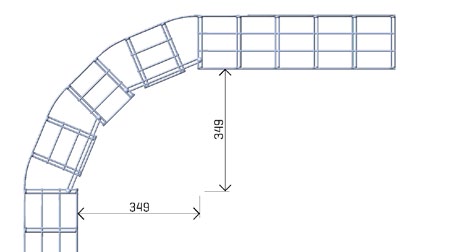

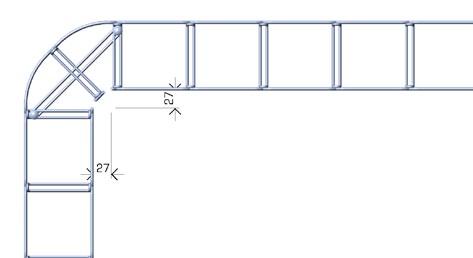

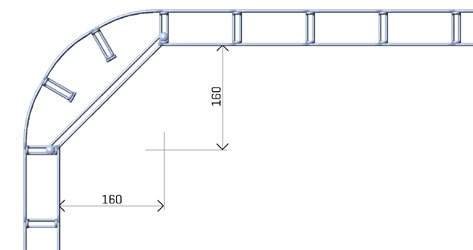

4 50 mm Pro dosažení deklarované nosnosti kabelové trasy je nutné vždy před a za tvarovanou částí použít vhodné kotvící prvky (viz příslušenství MERKUR) Rmax= 55 mm Rmin= 5 mm 3 Rmax= 00 mm Rmin= 55 mm TSM Rmax= 5 mm Rmin= 75 mm SZM 4 TSM SZM 4 60

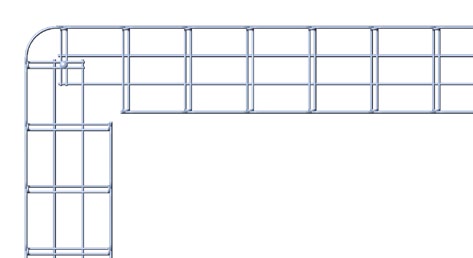

5 křížení tras Pro dosažení deklarované nosnosti kabelové trasy je nutné vždy před a za tvarovanou částí použít vhodné kotvící prvky (viz příslušenství MERKUR) 50 mm SZM mm SZM mm Křížení tras širších než 00 mm se provádí jako dva protilehlé T-spoje. Provedení spojů se řídí rozměrem připojované trasy. Šířka hlavní trasy v tomto případě nerozhoduje. 68

6 napojování tras Pro dosažení deklarované nosnosti kabelové trasy je nutné vždy před a za tvarovanou částí použít vhodné kotvící prvky (viz příslušenství MERKUR) stranové napojení 3 SZM SZM 4 středové napojení 4 SZM kombinované napojení 0 SZM 4 70
