Aplikační návod AN OM Upload firmware OMU 408UNI Ing. Jiří Antoš

Save this PDF as:
 WORD  PNG  TXT  JPG

Rozměr: px
Začít zobrazení ze stránky:

Download "Aplikační návod AN OM2007 006 Upload firmware OMU 408UNI Ing. Jiří Antoš 12. 10. 2007"

Transkript

1 Pokud je potřeba aktualizovat firmware přístrojů OMU 408 lze použít následující postup, pomocí programu OM Link. S počítačem musí být přístroj propojen OML USB kabelem nebo standardním rozhranním RS232. Pomocí linky RS485 nelze update provést. Po spuštění programu OM Link se zobrazí okno vyzívající k navázání připojení. To se ukončí tlačítkem Zrušit. Pokud bylo spojení již navázáno, je potřeba použít volbu Use existing connection a vybrat připojení přístroje, který má být inovován. Přístroj OMU 408 je vzhledem k množství obsluhovaných vstupů a výstupů vytvořený jako dvouprocesorový. Primární procesor obsluhuje menu přístroje a výstupní zařízení, sekundární procesor obsluhuje měření a paměť FLASH. Postup výměnu software se mírně liší, proto bude popsán ve dvou kapitolách. UPOZORNĚNÍ Software se nesmí zaměnit - došlo by ke ztrátě kalibračních dat.

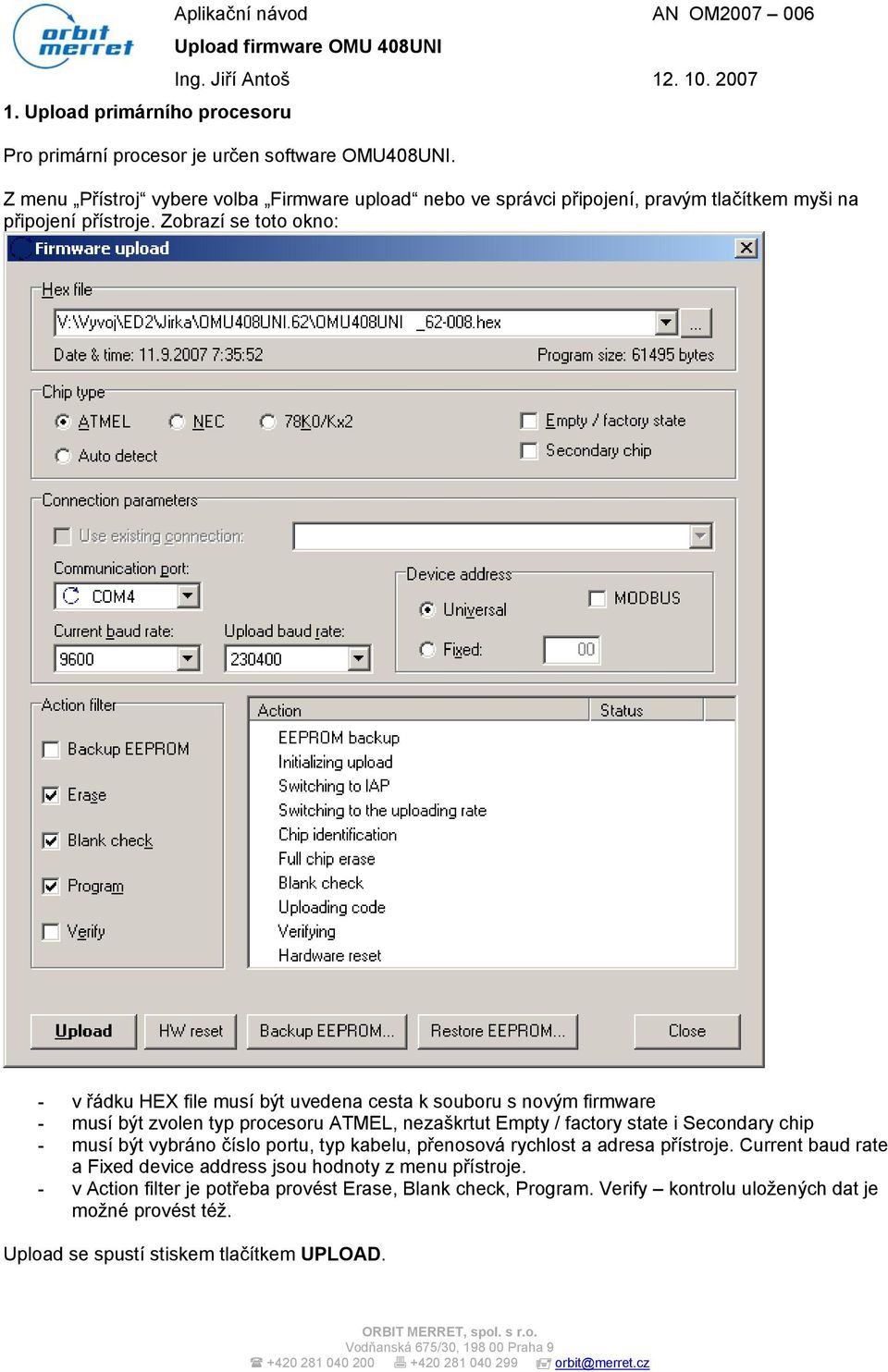

2 1. Upload primárního procesoru Aplikační návod AN OM Pro primární procesor je určen software OMU408UNI. Z menu Přístroj vybere volba Firmware upload nebo ve správci připojení, pravým tlačítkem myši na připojení přístroje. Zobrazí se toto okno: - v řádku HEX file musí být uvedena cesta k souboru s novým firmware - musí být zvolen typ procesoru ATMEL, nezaškrtut Empty / factory state i Secondary chip - musí být vybráno číslo portu, typ kabelu, přenosová rychlost a adresa přístroje. Current baud rate a Fixed device address jsou hodnoty z menu přístroje. - v Action filter je potřeba provést Erase, Blank check, Program. Verify kontrolu uložených dat je možné provést též. Upload se spustí stiskem tlačítkem UPLOAD.

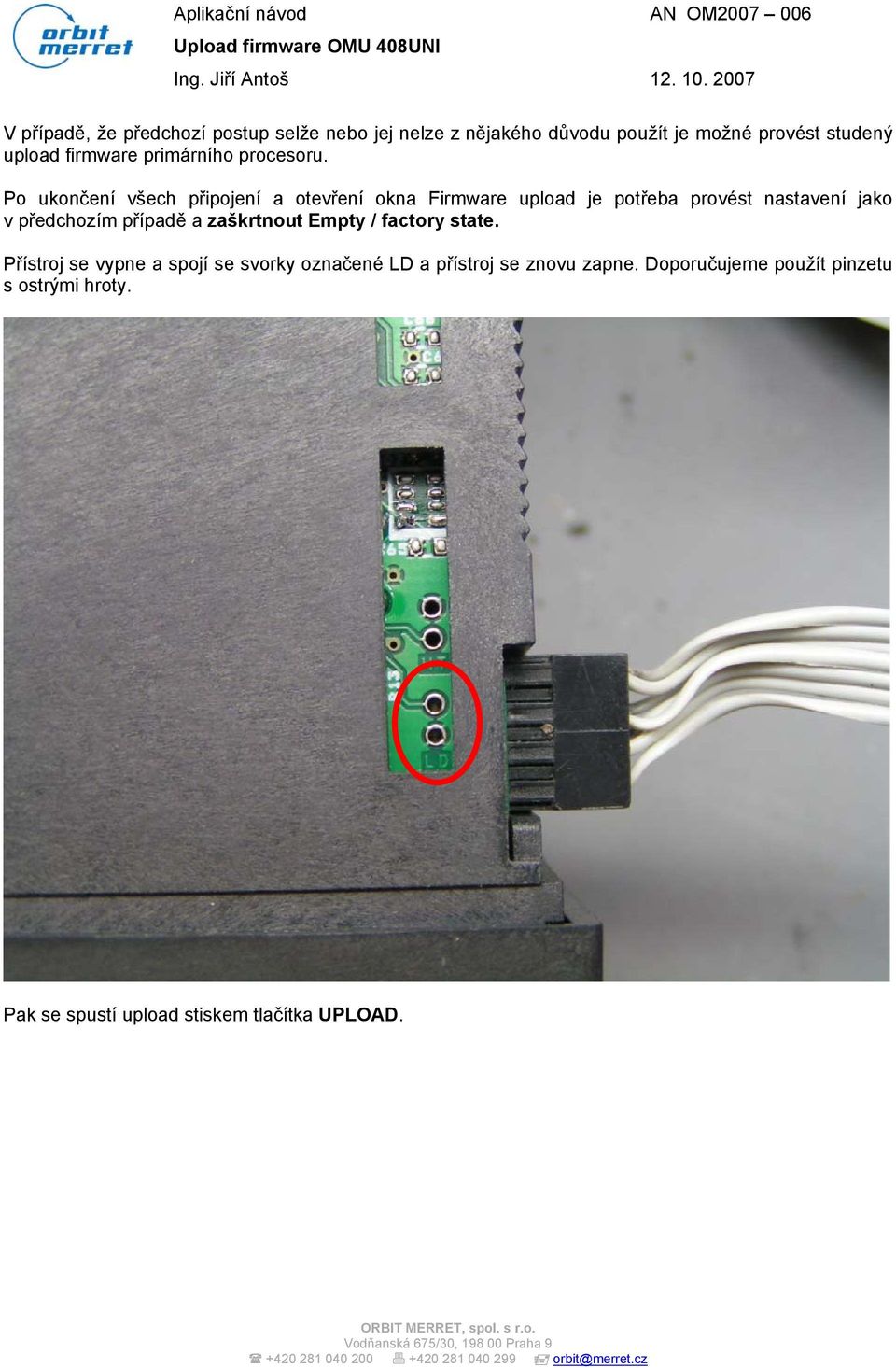

3 V případě, že předchozí postup selže nebo jej nelze z nějakého důvodu použít je možné provést studený upload firmware primárního procesoru. Po ukončení všech připojení a otevření okna Firmware upload je potřeba provést nastavení jako v předchozím případě a zaškrtnout Empty / factory state. Přístroj se vypne a spojí se svorky označené LD a přístroj se znovu zapne. Doporučujeme použít pinzetu s ostrými hroty. Pak se spustí upload stiskem tlačítka UPLOAD.

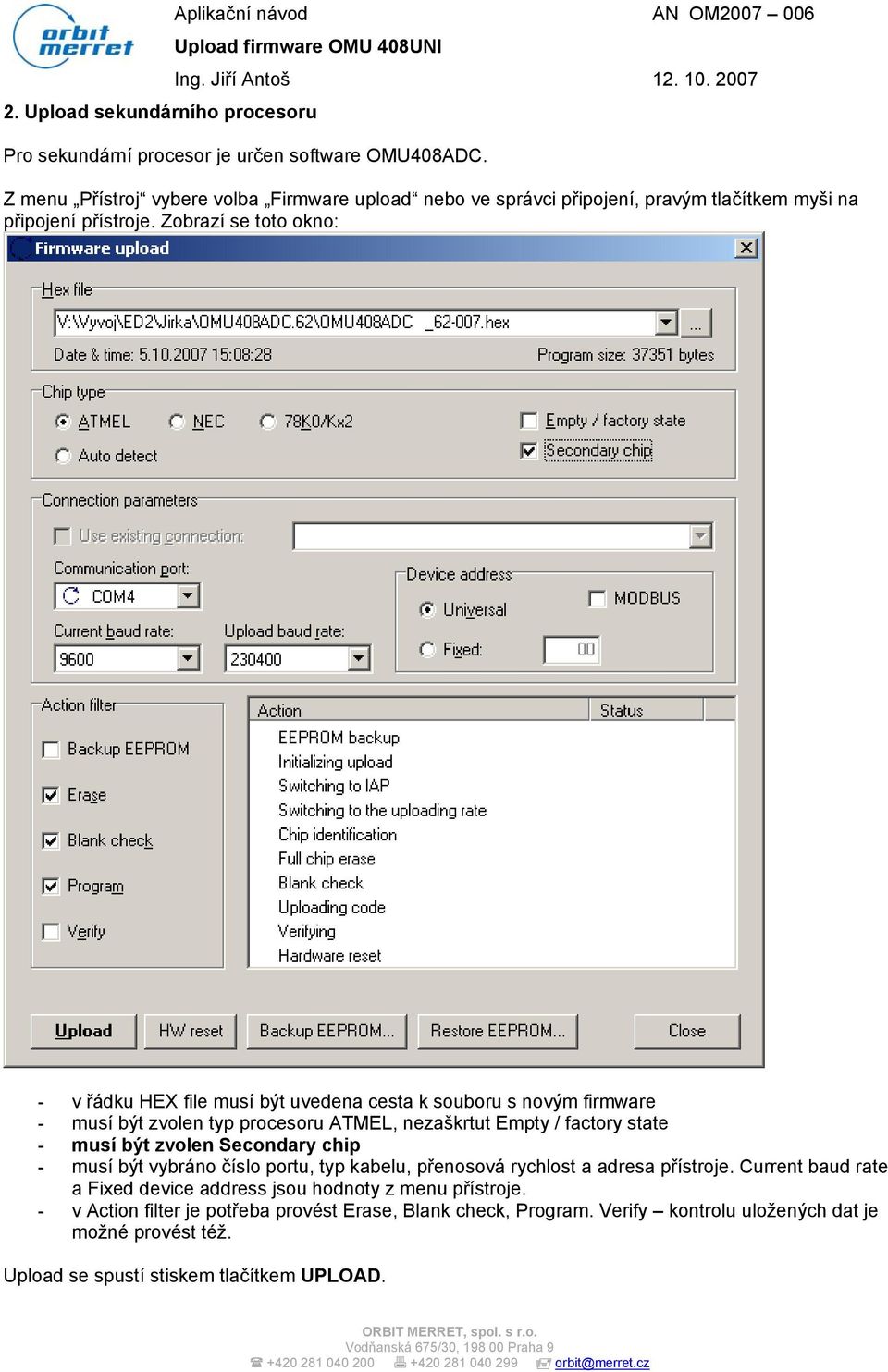

4 2. Upload sekundárního procesoru Aplikační návod AN OM Pro sekundární procesor je určen software OMU408ADC. Z menu Přístroj vybere volba Firmware upload nebo ve správci připojení, pravým tlačítkem myši na připojení přístroje. Zobrazí se toto okno: - v řádku HEX file musí být uvedena cesta k souboru s novým firmware - musí být zvolen typ procesoru ATMEL, nezaškrtut Empty / factory state - musí být zvolen Secondary chip - musí být vybráno číslo portu, typ kabelu, přenosová rychlost a adresa přístroje. Current baud rate a Fixed device address jsou hodnoty z menu přístroje. - v Action filter je potřeba provést Erase, Blank check, Program. Verify kontrolu uložených dat je možné provést též. Upload se spustí stiskem tlačítkem UPLOAD.

5 V případě, že předchozí postup selže nebo jej nelze z nějakého důvodu použít je možné provést studený upload firmware sekundárního procesoru. Zde je nutné přístroj otevřít - konektor pro sekundární procesor je přístupný po odstranění spodního krytu. Horní kryt neodstraňujte - na desce zdroje hrozí nebezpečí úrazu elektrickým proudem - napětí až 350 V DC. V tomto případě je nutné použít OML USB kabel. UPOZORNĚNÍ Při použití studeného uploadu v jiném případě než selhání předchozího postupu, dojde ke ztrátě výrobních kalibračních dat. Po ukončení všech připojení a otevření okna Firmware upload je potřeba provést nastavení takto:

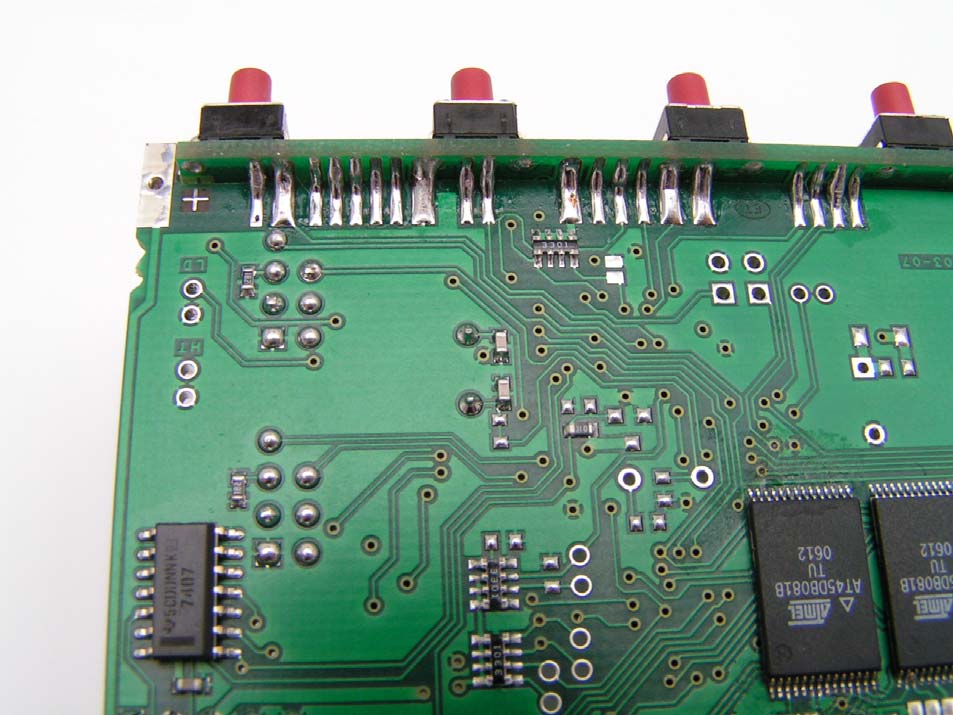

6 Přístroj se vypne. OML USB kabel se připojí do sekundárního OML konektoru - dále od displeje. Dále se spojí svorky označené červenou elipsou a přístroj se znovu zapne. Doporučujeme použít pinzetu s ostrými hroty. Primární OML konektor Sekundární OML konektor Pak se spustí upload stiskem tlačítka UPLOAD.
