Ruční měřidla a systémy přenosu dat SOFTWARE PRC MeasurLink je snadno použitelná rodina softwarových aplikací pro systém řízení kvality.

Transkript

1 Ruční měřidla a systémy přenosu dat SOFTWARE PRC 1388 MeasurLink je snadno použitelná rodina softwarových aplikací pro systém řízení kvality.

2 Integrované řešení pro systém řízení kvality Většina elektronických přístrojů Mitutoyo může vysílat data pomocí volitelných kabelů nebo bezdrátového vysílače a přijímače v podobě DIGIMATIC kódu. DIGIMATIC kód může být také přeměněn na RS-232C formát některého z několika dostupných multiplexerů. Tímto způsobem mohou být digitální data odeslána do PC pro sběr dat a pokročilé statistické analýzy. Jako klientská/serverová aplikace, Vám MeasurLink poskytuje výkon, který potřebujete skrze distribuované zpracování. V kombinaci s víceuživatelskou relační databází, MeasurLink přináší bezpečný a organizovaný datový skladový systém, který poskytuje k nahlédnutí údaje o kvalitě a analýze pro kteréhokoli člena výroby, vývoje a řídicích pracovníků v celé Vaší společnosti. Kontrola v továrně produkuje data pro analýzu, nápravná opatření a různé potřeby vykazování. Jako páteř Vašeho úsilí kvality, je se softwarem MeasurLink zaručeno snížení Vašich výrobních nákladů a zvýšení Vašich zisků. Přizpůsobitelné MeasurLink je schopen propojit a spravovat více "oddělení" kontroly do společné databáze informací dílů, statistických údajů, informací měřidel, procesů atd. Informace je možné sdílet v rámci celého výrobního závodu. Systémové požadavky na MeasurLink 7 Systémové požadavky správy databáze systému (DBMS) MeasurLink 7 je dodáván společně s Microsoft SQL Server Express Edition 2008 R2, může být tedy použit jak pro samostatnou tak i pro skupinovou instalaci. MeasurLink 7 podporuje všechna vydání Microsoft SQL Server 2005 nebo novější. Požadavky na operační systém Všechny MeasurLink 7 produkty jsou podporovány na následujících verzích operačních systémů Microsoft Windows. Všechny verze Windows XP SP3 Všechny verze Windows Vista SP2 Všechny verze Windows 7 Podporovány 32bit a 64bit operační systémy Korporace Zákazníci Softwarové balíčky MeasurLink MeasurLink je snadno použitelnou rodinou softwarových aplikací systému řízení kvality, založený na operačním systému Windows. MeasurLink kombinuje sběr dat v reálném čase, on-line statistickou analýzu, integrované vytváření sítí a sdílení informací kvality v komplexním řešení pro správu dat. Dodavatelé Inženýr kvality Operátor Databáze Operátor Operátor Vedoucí výroby Operátor Real-Time On-line sběr dat v reálném čase Process Analyzer Analýza všech dat Process Manager Síťové monitorování Gage R&R Opakovatelnost a reprodukovatelnost měřidel Gage Management Seznam a kalibrační systém měřidel SMS Kanál 1 Kanál 2 Kanál 3 Kanál 1 Kanál 2 Kanál 3 Poznámka: K dispozici jsou také aktualizační balíčky. Prosím kontaktujte naše obchodní oddělení pro podrobnosti. Výrobní proces se softwarem

3 Uživatelsky přívětivý Klikněte na tlačítko měřidla a sledujte grafy aktualizované v reálném čase. To umožňuje operátorovi zůstat na vrcholu procesu. Začněte shromažďovat data během několika minut s nově navrženým Průvodcem kontroly. Získávání dat Sbírá data z digitálních mikrometrů, posuvných měřítek, úchylkoměrů, dutinoměrů atd. Zadávání z klávesnice je hračka. Sběr dat pro jeden nebo milion dílů. Komplexní SPC Snadné použití regulačních diagramů, histogramů, způsobilostí, podrobnějších statistik, přiřaditelných příčin, nápravných opatření a sledovatelnosti. To vše dělá tento software "nejlepším ve své třídě". Proměnná data Sběr rozměrových dat (délka, šířka, výška, vnější průměr, vnitřní průměr, hmotnost atd.). Podpora odvozených vlastností (výpočet házivosti, objemu, skutečné polohy atd.). Atributivní data Sběr dat z vizuálních prohlídek (otřepy, praskliny, promáčknutí, chybějící díry atd.) k určení vhodnosti dílu. Sledování poruch využíváním GO/NG nebo přepočet vad na vlastnosti na vlastnosti k určení, zda je nebo není díl vadný. K dispozici je kompletní flexibilita ke studiu jednotlivých charakteristik a taky jako skupina z nich. Technické specifikace Připojení výkresů dílů, postupů nebo jednotlivých vlastností pro prohlížení. Většina formátů je podporována jako příloha (např. Word, PDF, CAD). Multimediální pomůcky Připojení videa (AVI, MOV, MPG), zvuku (WAV) a obrázku (BMP, JPG, TIF) k dílům, postupům nebo jednotlivým vlastnostem jako instruktážní pomoc pro operátora. Nutí operátora přiřadit štítky příčiny při sběru, pokud je proces mimo kontrolu. Umožňuje operátorovi navázat na stávající vybraný seznam. Plány nápravných opatření Operátoři si vyberou aplikovatelná nápravná opatření na díl nebo proces. Více nápravných opatření může být aplikováno na jakékoli podskupiny. Operátorovi umožňuje navázat na stávající seznam nápravných opatření. Sekvenční a nahodilé zadání kontroly a měření Flexibilní zadávání dat. Sběr dat podle vlastnosti, podle dílu nebo nahodile. Sekvenční prohlídka minimalizuje chyby kontroly. Časově orazítkovaná data Všechny pozorovaná data jsou označena datumem a časem z hodin počítače. Flexibilní podávání zpráv Sestavení šablon zpráv s firemními logy a volně formátovatelným textem. Výběr a umístění typů grafů dle požadavků zákazníka. Kombinované proměnná/atributivní data Kombinujte své rozměry a neshodné výrobky ve stejném postupu kontroly. Sledujte vady a nedokonalosti spolu s Vašimi údaji o rozměrech. Crystal Reporty Vytvořte si vlastní přizpůsobené Crystal Reporty pro použití s dílem nebo provozními daty. Podpora FDA 21CFR Part11 Poskytuje podporu elektronických záznamů pro lékařské a farmaceutické výrobce, včetně revizních záznamů, elektronických podpisů (pouze Process Analyser Professional) a pokročilého zabezpečení. Průvodce kontrolou Začněte sběr dat v 60 sekundách s "Rychlým spuštěním" podle charakteristických vlastností, tolerancí a metody zadávání. Historie oprav Sledování specifikace přizpůsobení a zachování historie dat. Matematicky odvozené funkce Plně fungující výpočet v reálném čase se standardními matematickými funkcemi včetně odmocnin, exponenciálů, trigonometrie, součtu, průměru, maxima, minima a výpočtů. Obrázky dílů Zobrazení naskenovaných nákresů a digitálních fotografií v kostce. Obrazový průvodce sekvenčně udržuje pohyb operátora na správnou funkci. Zkoušky dat Plná podpora testování dat podle Western Electric a Nelson Testů pro rozpoznávání vzorů v regulačních diagramech (např. krajní bod, trend, rozvrstvení, oscilace, atd.) spolu s různými záznamy pro každou neúspěšnou zkoušku. Vynucené přiřazení příčiny Snadno použitelný MeasurLink Vám poskytuje nejintuitivnější rozhraní s plnou funkčností SPC, které Vám pomůže monitorovat a spravovat Vaše výrobní procesy. Díky MeasurLink, můžete snadno spravovat úroveň kvality Vašich dílů, identifikovat problémové oblasti a provádět nápravná opatření v oblastech, které vyžadují pozornost. 3

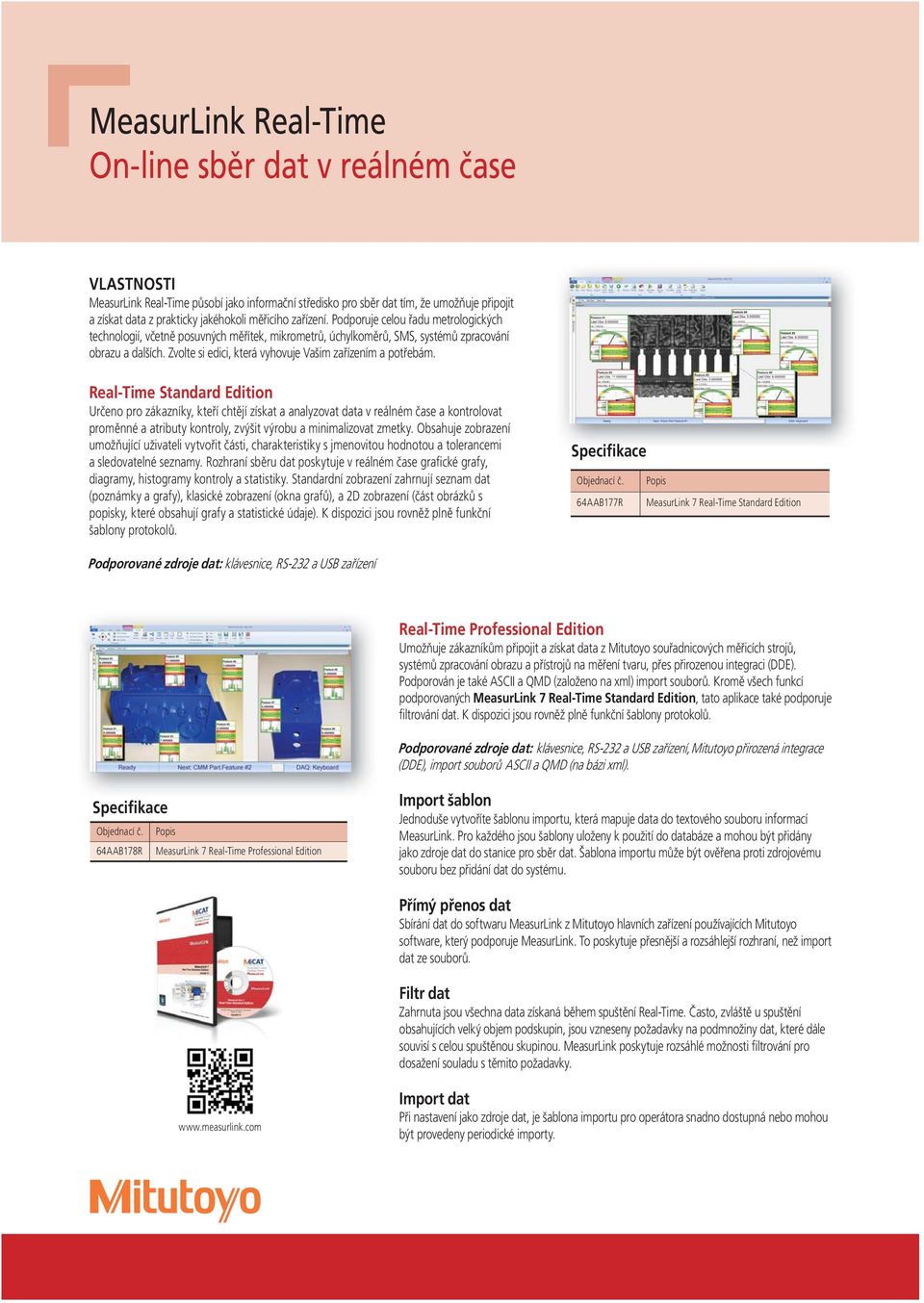

4 MeasurLink Real-Time On-line sběr dat v reálném čase VLASTNOSTI MeasurLink Real-Time působí jako informační středisko pro sběr dat tím, že umožňuje připojit a získat data z prakticky jakéhokoli měřicího zařízení. Podporuje celou řadu metrologických technologií, včetně posuvných měřítek, mikrometrů, úchylkoměrů, SMS, systémů zpracování obrazu a dalších. Zvolte si edici, která vyhovuje Vašim zařízením a potřebám. Real-Time Standard Edition Určeno pro zákazníky, kteří chtějí získat a analyzovat data v reálném čase a kontrolovat proměnné a atributy kontroly, zvýšit výrobu a minimalizovat zmetky. Obsahuje zobrazení umožňující uživateli vytvořit části, charakteristiky s jmenovitou hodnotou a tolerancemi a sledovatelné seznamy. Rozhraní sběru dat poskytuje v reálném čase grafi cké grafy, diagramy, histogramy kontroly a statistiky. Standardní zobrazení zahrnují seznam dat (poznámky a grafy), klasické zobrazení (okna grafů), a 2D zobrazení (část obrázků s popisky, které obsahují grafy a statistické údaje). K dispozici jsou rovněž plně funkční šablony protokolů. 64AAB177R MeasurLink 7 Real-Time Standard Edition Podporované zdroje dat: klávesnice, RS-232 a USB zařízení Real-Time Professional Edition Umožňuje zákazníkům připojit a získat data z Mitutoyo souřadnicových měřicích strojů, systémů zpracování obrazu a přístrojů na měření tvaru, přes přirozenou integraci (DDE). Podporován je také ASCII a QMD (založeno na xml) import souborů. Kromě všech funkcí podporovaných MeasurLink 7 Real-Time Standard Edition, tato aplikace také podporuje filtrování dat. K dispozici jsou rovněž plně funkční šablony protokolů. Podporované zdroje dat: klávesnice, RS-232 a USB zařízení, Mitutoyo přirozená integrace (DDE), import souborů ASCII a QMD (na bázi xml). 64AAB178R MeasurLink 7 Real-Time Professional Edition Import šablon Jednoduše vytvoříte šablonu importu, která mapuje data do textového souboru informací MeasurLink. Pro každého jsou šablony uloženy k použití do databáze a mohou být přidány jako zdroje dat do stanice pro sběr dat. Šablona importu může být ověřena proti zdrojovému souboru bez přidání dat do systému. Přímý přenos dat Sbírání dat do softwaru MeasurLink z Mitutoyo hlavních zařízení používajících Mitutoyo software, který podporuje MeasurLink. To poskytuje přesnější a rozsáhlejší rozhraní, než import dat ze souborů. Filtr dat Zahrnuta jsou všechna data získaná během spuštění Real-Time. Často, zvláště u spuštění obsahujících velký objem podskupin, jsou vzneseny požadavky na podmnožiny dat, které dále souvisí s celou spuštěnou skupinou. MeasurLink poskytuje rozsáhlé možnosti filtrování pro dosažení souladu s těmito požadavky. Import dat Při nastavení jako zdroje dat, je šablona importu pro operátora snadno dostupná nebo mohou být provedeny periodické importy.

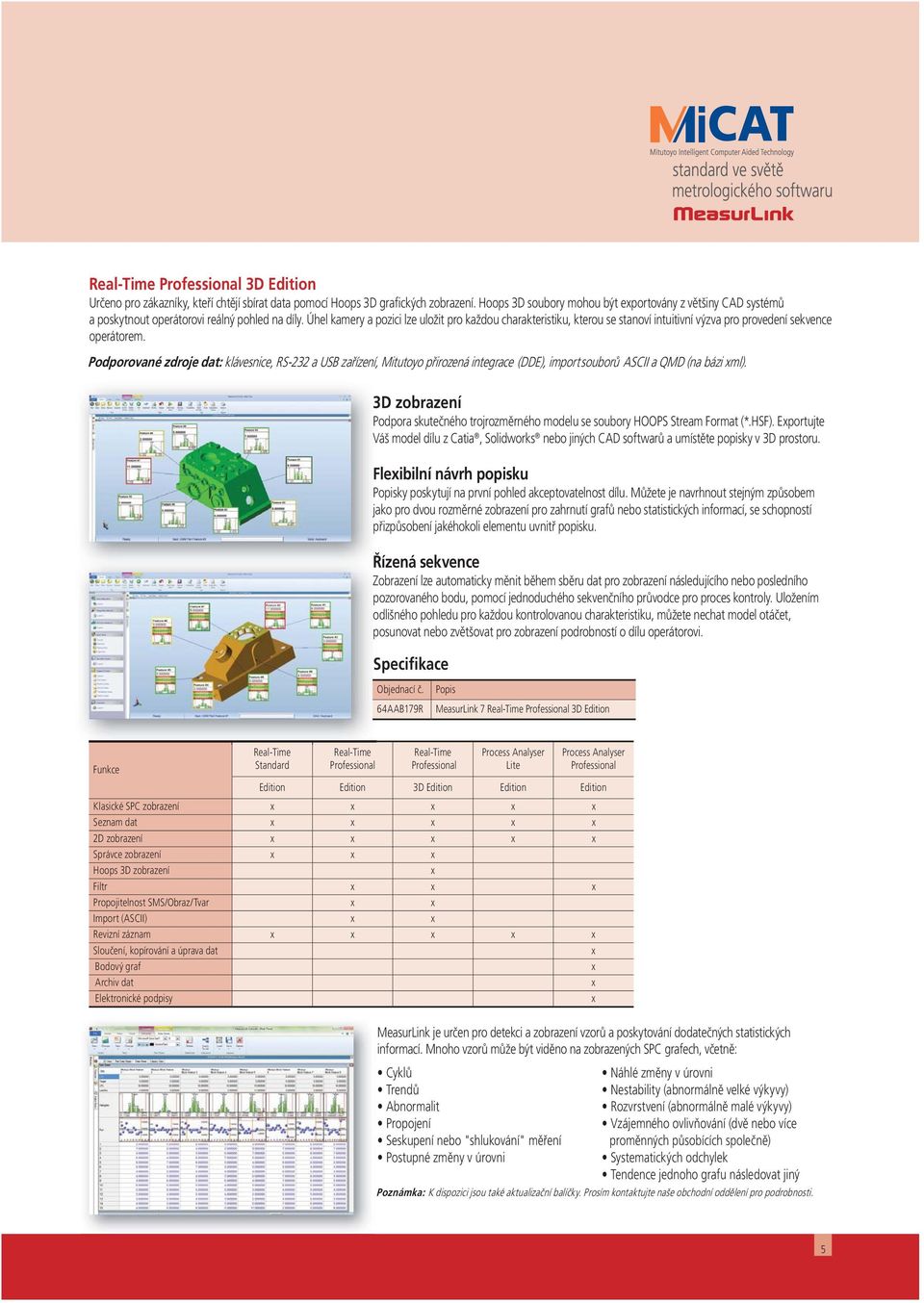

5 Real-Time Professional 3D Edition Určeno pro zákazníky, kteří chtějí sbírat data pomocí Hoops 3D grafických zobrazení. Hoops 3D soubory mohou být exportovány z většiny CAD systémů a poskytnout operátorovi reálný pohled na díly. Úhel kamery a pozici lze uložit pro každou charakteristiku, kterou se stanoví intuitivní výzva pro provedení sekvence operátorem. Podporované zdroje dat: klávesnice, RS-232 a USB zařízení, Mitutoyo přirozená integrace (DDE), import souborů ASCII a QMD (na bázi xml). 3D zobrazení Podpora skutečného trojrozměrného modelu se soubory HOOPS Stream Format (*.HSF). Exportujte Váš model dílu z Catia, Solidworks nebo jiných CAD softwarů a umístěte popisky v 3D prostoru. Flexibilní návrh popisku ky poskytují na první pohled akceptovatelnost dílu. Můžete je navrhnout stejným způsobem jako pro dvou rozměrné zobrazení pro zahrnutí grafů nebo statistických informací, se schopností přizpůsobení jakéhokoli elementu uvnitř popisku. Řízená sekvence Zobrazení lze automaticky měnit během sběru dat pro zobrazení následujícího nebo posledního pozorovaného bodu, pomocí jednoduchého sekvenčního průvodce pro proces kontroly. Uložením odlišného pohledu pro každou kontrolovanou charakteristiku, můžete nechat model otáčet, posunovat nebo zvětšovat pro zobrazení podrobností o dílu operátorovi. 64AAB179R MeasurLink 7 Real-Time Professional 3D Edition Real-Time Standard Real-Time Professional Real-Time Professional Process Analyser Lite Process Analyser Professional Funkce Edition Edition 3D Edition Edition Edition Klasické SPC zobrazení x x x x x Seznam dat x x x x x 2D zobrazení x x x x x Správce zobrazení x x x Hoops 3D zobrazení x Filtr x x x Propojitelnost SMS/Obraz/Tvar x x Import (ASCII) x x Revizní záznam x x x x x Sloučení, kopírování a úprava dat x Bodový graf x Archiv dat x Elektronické podpisy x MeasurLink je určen pro detekci a zobrazení vzorů a poskytování dodatečných statistických informací. Mnoho vzorů může být viděno na zobrazených SPC grafech, včetně: Cyklů Trendů Abnormalit Propojení Seskupení nebo "shlukování" měření Postupné změny v úrovni Náhlé změny v úrovni Nestability (abnormálně velké výkyvy) Rozvrstvení (abnormálně malé výkyvy) Vzájemného ovlivňování (dvě nebo více proměnných působících společně) Systematických odchylek Tendence jednoho grafu následovat jiný Poznámka: K dispozici jsou také aktualizační balíčky. Prosím kontaktujte naše obchodní oddělení pro podrobnosti. 5

6 MeasurLink Process Analyser Software pro analýzu dat VLASTNOSTI Process Analyser je neocenitelným pomocníkem pro Váš tým kvality. Dává Vám flexibilitu pro analýzu Vašich procesů, identifikaci problémových oblastí a přijetí nápravných opatření ke zlepšení kvality Vašeho produktu. Kontrolní postupy mohou být seřazeny podle kontrolní stanice, postupu nebo dílu, a jsou zobrazeny ve smyslu vzhledu Windows Explorer. Kontrolní data mohou být sloučena, filtrována, seskupována, mapována a vytištěna tak, jak je chcete mít. Process Analyser Professional Edition Vhodný pro rozsáhlější manipulaci s daty v reálném čase v zasíťovaném prostředí pomocí pokročilých funkcí, které nejsou dostupné v MeasurLink Process Analyser Lite Edition. Umožňuje inženýrství kvality členit data smysluplnými způsoby, které přispívají k iniciativám kontroly kvality. V případě rozsáhlejších instalací, které používají různé databáze, umožňuje inženýrům kvality přepnutí připojení pro analýzu dat ze všech zdrojů. Skupinové licencování MeasurLink 64AAB184R MeasurLink 7 Lokální licence MeasurLink 7 Lokální licence je balíček licencí, který poskytuje zákazníkovi možnost instalovat nejvýše 30 kopií (smíšené a uzavřené) jakékoli aplikace v sadě MeasurLink 7. 64AAB185R MeasurLink 7 Skupinová licence MeasurLink 7 Skupinová licence je balíček licencí, který poskytuje zákazníkovi možnost instalovat nejvýše 15 kopií (smíšené a uzavřené) jakékoli aplikace v sadě MeasurLink 7. 64AAB181R MeasurLink 7 Process Analyser Professional Edition Seskupování, vyhledávání a třídění dat Zobrazování dat podle dílu, postupu, stanice, roku, měsíce nebo dne. Používá uložené filtry pro data a kritéria vyhledávání pro konkrétní sledovatelnost nebo sériové číslo. Sloučení dat Kombinuje hodně založená nebo pouze v čase nasbíraná data pro získání většího přehledu o procesních změnách a kvalitě výroby. Bodové grafy Provádění srovnávací studie k identifikaci vzájemně se ovlivňujících procesů. Elektronické podpisy Elektronické podpisy mohou být použity pouze v Process Analyser Professional. V kombinaci s revizními záznamy, k dispozici v Real-Time, a implementovaným zabezpečením, MeasurLink poskytuje podporu pro požadavky FDA lékařských a farmaceutických výrobců. 64AAB263R 64AAB264R 64AAB265R MeasurLink 7 Skupinová licence 10 licencí MeasurLink 7 Skupinová licence 10 licencí je balíček licencí, který poskytuje zákazníkovi možnost instalovat nejvýše 10 kopií (smíšené a uzavřené) jakékoli aplikace v sadě MeasurLink 7. MeasurLink 7 Skupinová licence 5 licencí MeasurLink 7 Skupinová licence 5 licencí je balíček licencí, který poskytuje zákazníkovi možnost instalovat nejvýše 5 kopií (smíšené a uzavřené) jakékoli aplikace v sadě MeasurLink 7. MeasurLink 7 Akademická licence MeasurLink 7 Akademická licence je balíček licencí, který poskytuje univerzitám a technickým vysokým školám možnost instalovat nejvýše 20 kopií (smíšené a uzavřené) jakékoli aplikace v sadě MeasurLink 7 pro vzdělávací účely.

7 MeasurLink Process Manager Software pro síťové monitorování VLASTNOSTI Monitorování sběru dat v reálném čase. Vhodné zejména pro QC/Ředitele výroby, neboť je perfektním nástrojem pro organizaci a udržování programu dílenské kvality. Process Manager Standard Edition Process Manager poskytuje způsob auditu celé dílenské činnosti kontroly z jediného počítače. Jednoduše zobrazíte informace o procesu bez přechodu z jedné kontrolované oblasti do druhé prohlížením aktuální výroby napříč všemi stroji. Zákazníkům ukážete Váš provoz kvality celou výrobou. Pracovníci kontroly kvality mohou zobrazovat pouze určité stanice, díly, postupy nebo dokonce kritické vlastnosti, za které jsou odpovědní. Stanovíte prahové hodnoty Cpk pro přijatelnost. Sloučíte podrobnosti o sledovatelnosti spolehlivosti, přiřaditelných příčinách, neúspěšných zkouškách nebo sériových čísel. K rozpoznání a na minutu přesnému stanovení problémů výroby máte k dispozici různá varování. Zobrazíte snadno čitelné grafy a podrobné statistiky. 64AAB182R MeasurLink 7 Process Manager Standard Edition MeasurLink Process Manager zobrazuje snímek okna ukazatelů, která jsou v současné době shromažďována v MeasurLink Real- Time. Tyto data mohou být seřazena podle stanice, procesu, způsobilosti nebo časového razítka. 7

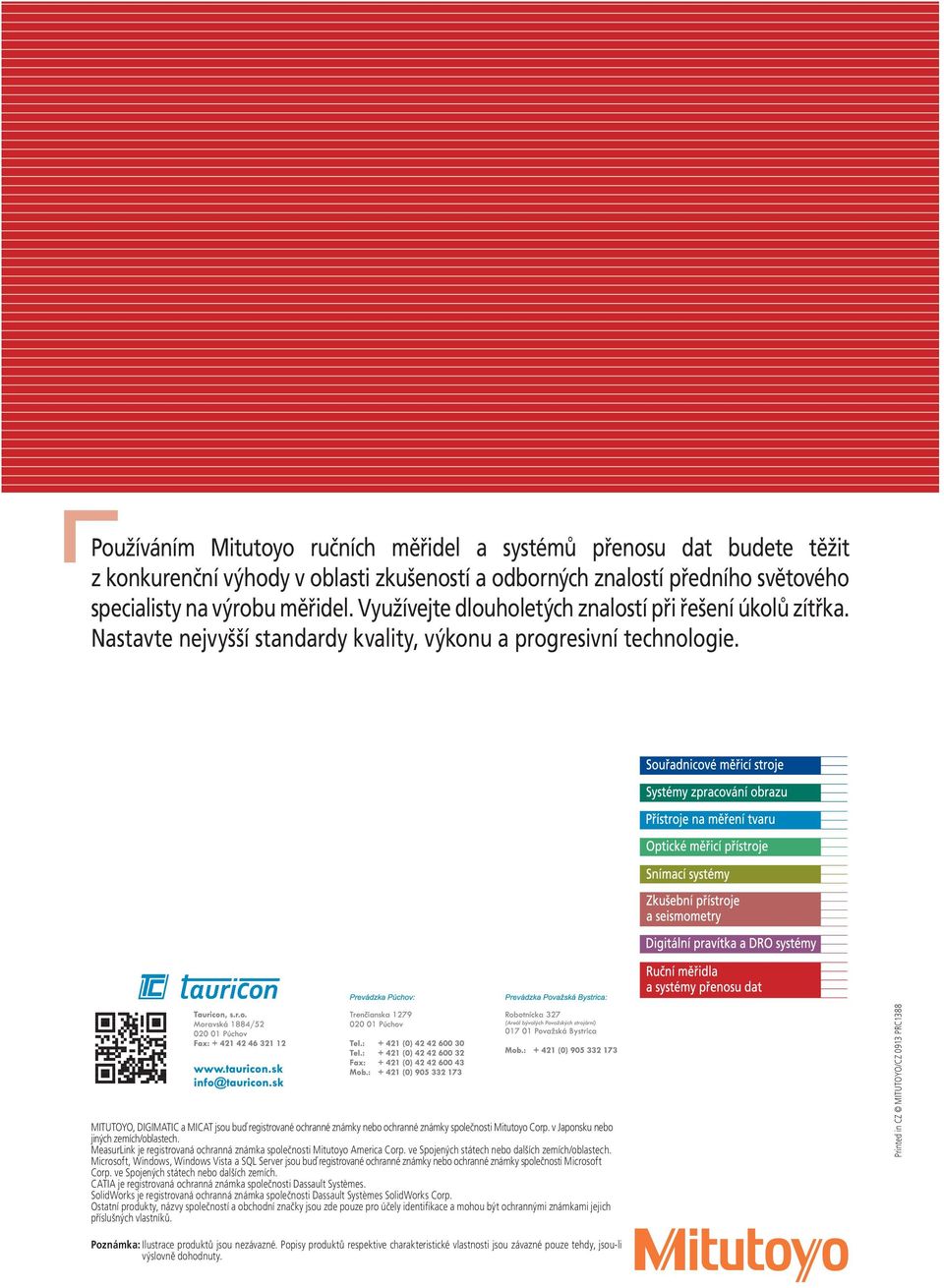

8 Používáním Mitutoyo ručních měřidel a systémů přenosu dat budete těžit z konkurenční výhody v oblasti zkušeností a odborných znalostí předního světového specialisty na výrobu měřidel. Využívejte dlouholetých znalostí při řešení úkolů zítřka. Nastavte nejvyšší standardy kvality, výkonu a progresivní technologie. MITUTOYO, DIGIMATIC a MICAT jsou buď registrované ochranné známky nebo ochranné známky společnosti Mitutoyo Corp. v Japonsku nebo jiných zemích/oblastech. MeasurLink je registrovaná ochranná známka společnosti Mitutoyo America Corp. ve Spojených státech nebo dalších zemích/oblastech. Microsoft, Windows, Windows Vista a SQL Server jsou buď registrované ochranné známky nebo ochranné známky společnosti Microsoft Corp. ve Spojených státech nebo dalších zemích. CATIA je registrovaná ochranná známka společnosti Dassault Systèmes. SolidWorks je registrovaná ochranná známka společnosti Dassault Systèmes SolidWorks Corp. Ostatní produkty, názvy společností a obchodní značky jsou zde pouze pro účely identifi kace a mohou být ochrannými známkami jejich příslušných vlastníků. Printed in CZ MITUTOYO/CZ 0913 PRC1388 Poznámka: Ilustrace produktů jsou nezávazné. y produktů respektive charakteristické vlastnosti jsou závazné pouze tehdy, jsou-li výslovně dohodnuty.
