1 VoIP Wi-Fi telefon Příručka pro rychlou instalaci Verze 2.0 Únor 2004

2

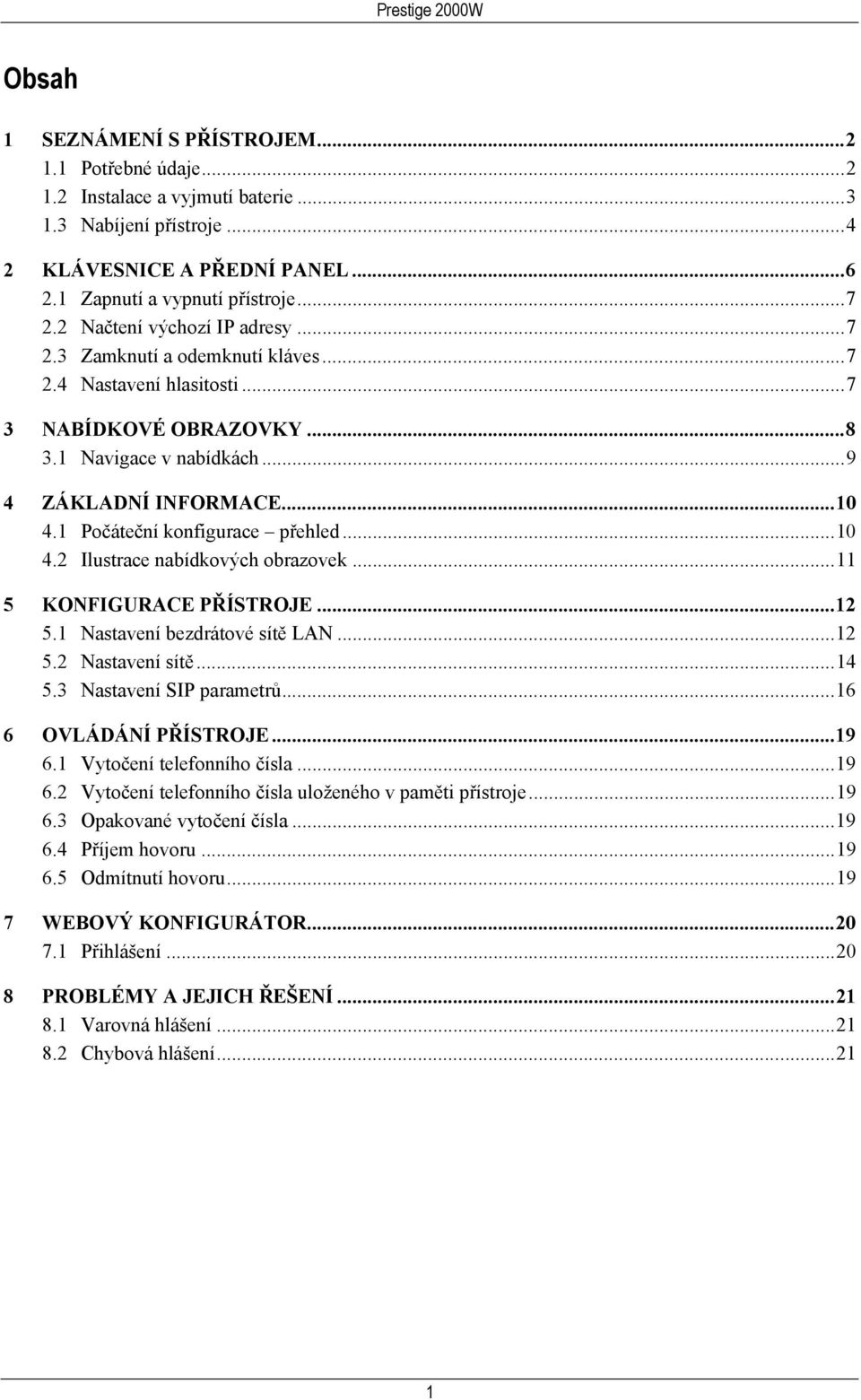

3 Obsah 1 SEZNÁMENÍ S PŘÍSTROJEM Potřebné údaje Instalace a vyjmutí baterie Nabíjení přístroje KLÁVESNICE A PŘEDNÍ PANEL Zapnutí a vypnutí přístroje Načtení výchozí IP adresy Zamknutí a odemknutí kláves Nastavení hlasitosti NABÍDKOVÉ OBRAZOVKY Navigace v nabídkách ZÁKLADNÍ INFORMACE Počáteční konfigurace přehled Ilustrace nabídkových obrazovek KONFIGURACE PŘÍSTROJE Nastavení bezdrátové sítě LAN Nastavení sítě Nastavení SIP parametrů OVLÁDÁNÍ PŘÍSTROJE Vytočení telefonního čísla Vytočení telefonního čísla uloženého v paměti přístroje Opakované vytočení čísla Příjem hovoru Odmítnutí hovoru WEBOVÝ KONFIGURÁTOR Přihlášení PROBLÉMY A JEJICH ŘEŠENÍ Varovná hlášení Chybová hlášení

4 1 SEZNÁMENÍ S PŘÍSTROJEM Prestige 2000W je bezdrátový telefon, který využívá síť internet. Přístroj nabízí výhody internetového telefonování (např. levnější hovory) bez nevýhod spojených s pevným připojením k internetu. Zasílání komprimovaných hlasových signálů po internetu se nazývá Voice over IP (zkráceně VoIP). Přístroj Prestige je bezdrátový VoIP telefon na bázi protokolu SIP (Session Initiated Protocol). SIP je mezinárodně uznávaný standard pro implementaci VoIP. Přístroj Prestige umožňuje přijímat a provádět mobilní VoIP hovory za předpokladu, že zůstane v dosahu pokrytí bezdrátové sítě IEEE802.11b. Přístroj má intuitivní LCD displej a klávesnici, která slouží ke snadné konfiguraci a používání přístroje. Přístroj kromě toho podporuje internetové nastavení přes webový konfigurátor Prestige. 1.1 Potřebné údaje Před vlastním nastavením přístroje by již měl být nastaven bezdrátový internetový účet a měli byste mít k dispozici většinu z níže uvedených údajů. AP je zkratka za Access Point, přístupový bod. Nastavení bezdrátové sítě ESSID: (výchozí: Wireless) Kanál: (výchozí: 6) KONTROLNÍ SEZNAM K INTERNETOVÉMU PŘIPOJENÍ Klíče WEP (pokud bezdrátová síť používá šifrování WEP) Klíč 1: Klíč 3: Síťový režim (zapouzdření) DHCP Pevná IP (výchozí) Síťový režim: bez AP (ad-hoc) s AP (infrastructure) (výchozí) IP adresa : (výchozí: ) IP adresa brány: (výchozí: ) Klíč 2: Klíč 2: Podsíťová maska: (výchozí: ) PPPoE Jméno PPPoE: Heslo PPPoE: 2

5 Před vlastním nastavením přístroje by již měl být nastaven VoIP účet a měli byste mít k dispozici většinu z níže uvedených údajů. Proxy server KONTROLNÍ SEZNAM K VoIP ÚČTU URL / IP adresa: Port: Doba platnosti: sekund (výchozí: 3600) Odchozí proxy server URL / IP adresa: Port: Uživatelský účet Telefonní číslo: Uživatelské jméno: Heslo: Doporučujeme, abyste provedli změnu výchozího hesla při prvním přihlášení. WEBOVÝ KONFIGURÁTOR (VÝCHOZÍ NASTAVENÍ) Přístup pro administrátora Uživatelské jméno: zyxeladmin Heslo: 1234 Přístup pro běžné uživatele Uživatelské jméno: admin Heslo: Instalace a vyjmutí baterie Krok 1 Otočte přístroj displejem dolů. Zatlačením na drážky odsuňte kryt baterie telefonu. Obrázek 1: Vyjmutí zadního panelu Krok 2 Držte baterii štítkem k sobě, vyrovnejte tři kovové kontakty na baterii s odpovídajícími kontakty na přístroji a zatlačte baterii na místo. NEODSTRAŇUJTE vyčnívající plastový proužek. Plastový proužek Obrázek 2: Vložení baterie 3

6 Před vyjmutím baterie nezapomeňte přístroj vypnout. Krok 3 Otočte přístroj displejem dolů. Zatlačením na drážky odsuňte kryt baterie telefonu. Krok 4 Baterii lze jednoduše vyjmout zatáhnutím za plastový proužek. 1.3 Nabíjení přístroje Obrázek 3: Vyjmutí baterie Krok 1 Připojte napájecí adaptér k nabíječce. (Používejte pouze adaptér dodávaný s přístrojem.) Krok 2 Zastrčte adaptér do elektrické zásuvky. Obrázek 4: Připojení napájecí šňůry Obrázek 5: Připojení nabíječky Krok 3 Zasuňte přístroj do nabíječky. Přístroj se automaticky zapne. Krok 4 Indikátor nabití baterií na LCD displeji bliká. 4

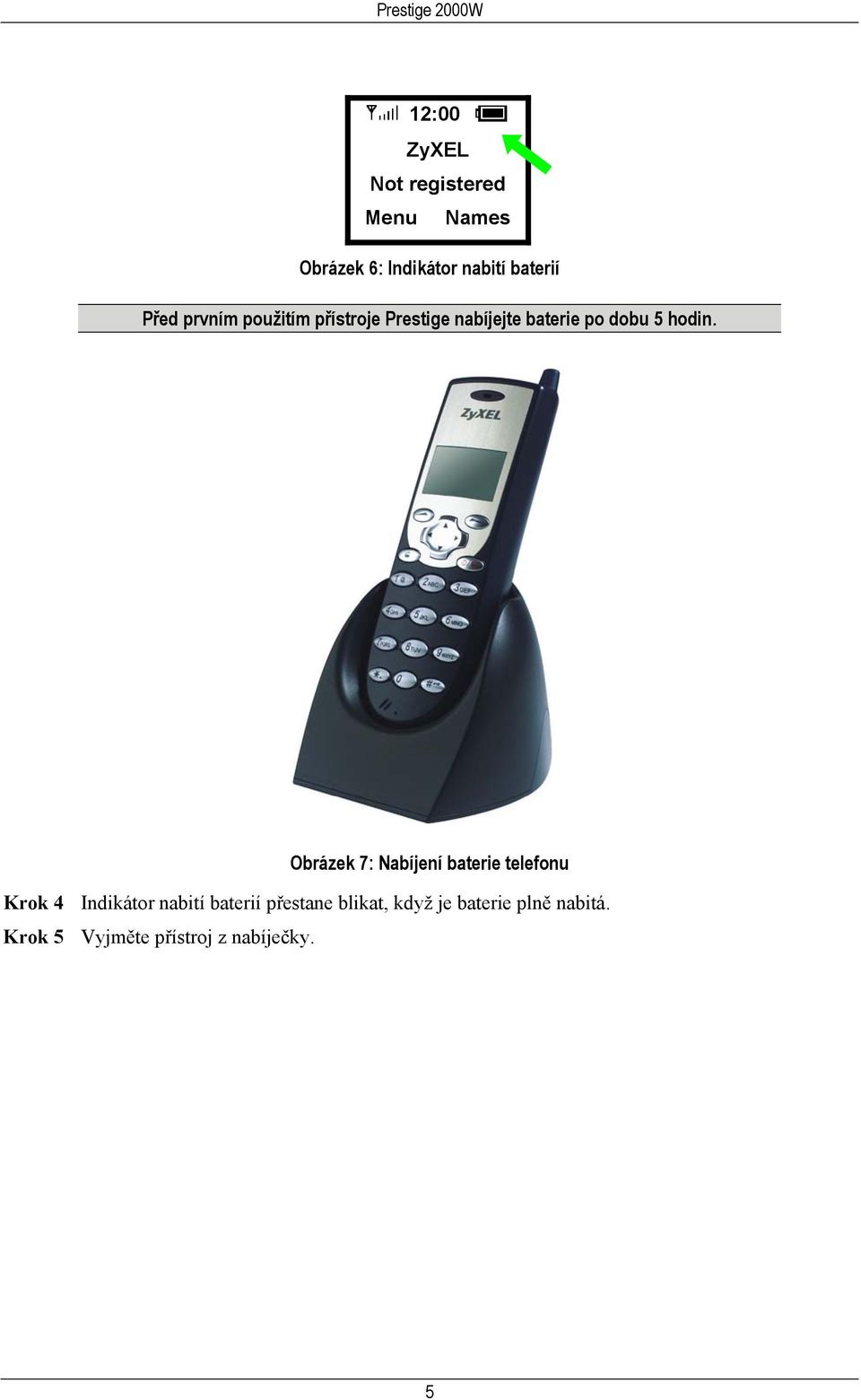

7 12:00 ZyXEL Not registered Menu Names Obrázek 6: Indikátor nabití baterií Před prvním použitím přístroje Prestige nabíjejte baterie po dobu 5 hodin. Obrázek 7: Nabíjení baterie telefonu Krok 4 Indikátor nabití baterií přestane blikat, když je baterie plně nabitá. Krok 5 Vyjměte přístroj z nabíječky. 5

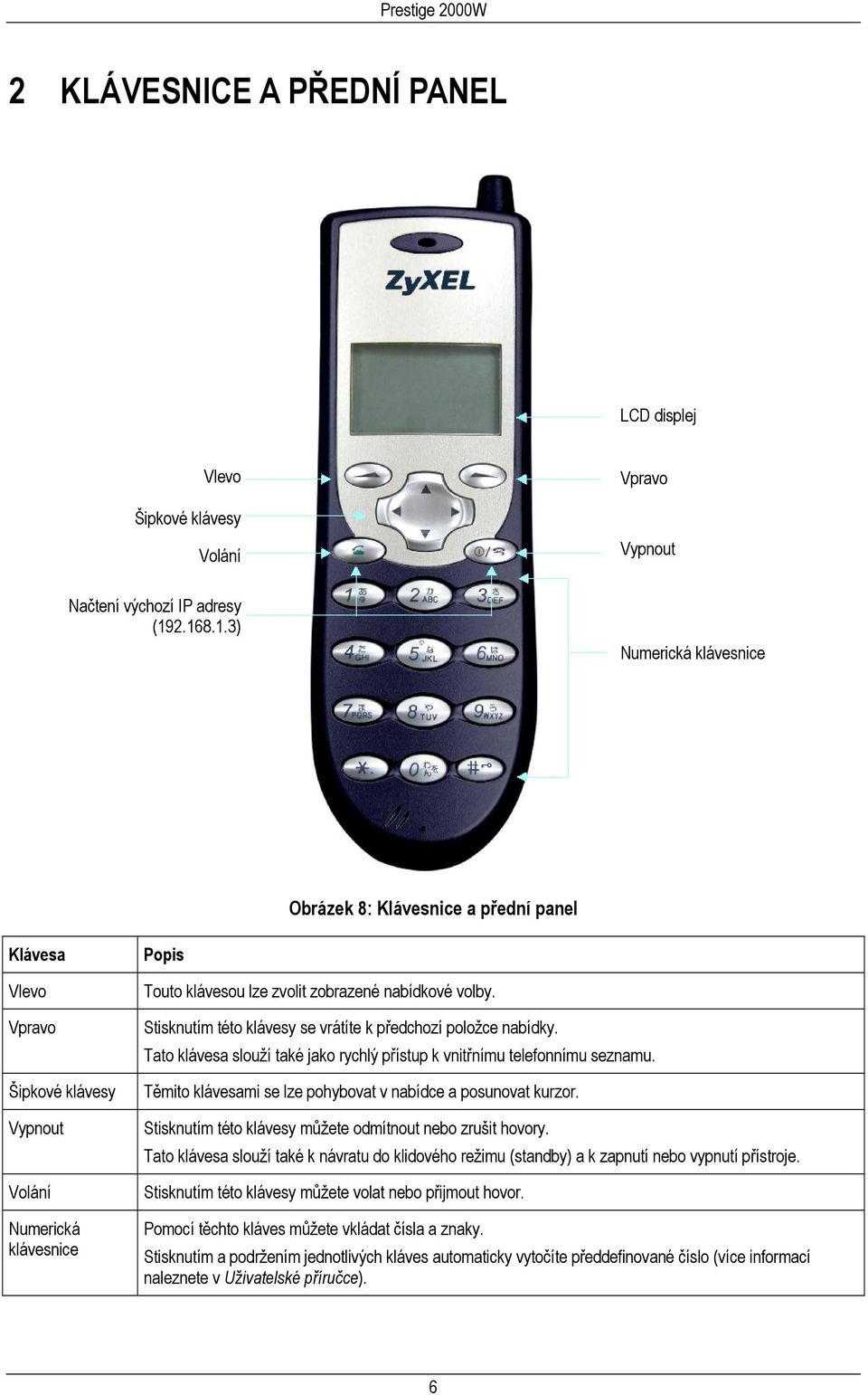

8 2 KLÁVESNICE A PŘEDNÍ PANEL LCD displej Vlevo Šipkové klávesy Volání Načtení výchozí IP adresy ( ) Vpravo Vypnout Numerická klávesnice Obrázek 8: Klávesnice a přední panel Klávesa Vlevo Vpravo Šipkové klávesy Vypnout Volání Numerická klávesnice Popis Touto klávesou lze zvolit zobrazené nabídkové volby. Stisknutím této klávesy se vrátíte k předchozí položce nabídky. Tato klávesa slouží také jako rychlý přístup k vnitřnímu telefonnímu seznamu. Těmito klávesami se lze pohybovat v nabídce a posunovat kurzor. Stisknutím této klávesy můžete odmítnout nebo zrušit hovory. Tato klávesa slouží také k návratu do klidového režimu (standby) a k zapnutí nebo vypnutí přístroje. Stisknutím této klávesy můžete volat nebo přijmout hovor. Pomocí těchto kláves můžete vkládat čísla a znaky. Stisknutím a podržením jednotlivých kláves automaticky vytočíte předdefinované číslo (více informací naleznete v Uživatelské příručce). 6

9 2.1 Zapnutí a vypnutí přístroje Přístroj Prestige vypnete nebo zapnete stisknutím a podržením tlačítka Vypnout na 2 sekundy. 2.2 Načtení výchozí IP adresy Je-li přístroj vypnutý, postupujte takto: 1. Podržte klávesu Volání a poté stiskněte tlačítko Vypnout. 2. Na displeji se objeví hlášení, že přístroj se navrátil k výchozí IP adrese (výchozí IP adresa je uvedena v tabulce v kapitole Potřebné údaje). 2.3 Zamknutí a odemknutí kláves Load Default IP <<Release Key!>> Obrázek 9: Načtení výchozí IP adresy Klávesy se automaticky zamknou, pokud je přístroj v klidovém režimu déle než jednu minutu. Zamknout nebo odemknout klávesnici lze stisknutím a podržením tlačítka # přibližně na 2 sekundy. 2.4 Nastavení hlasitosti Zvýšit hlasitost v průběhu hovoru můžete stisknutím pravé šipky. Snížit hlasitost v průběhu hovoru můžete stisknutím levé šipky. Hlasitost přístroje se po stisknutí pravé nebo levé šipky při hovoru zobrazí na displeji. 12:00 12 ) ) ) ) ) ) ) ) ) ) Obrázek 10: Hlasitost přístroje 7

10 3 NABÍDKOVÉ OBRAZOVKY V této kapitole naleznete přehled nabídek přístroje Prestige. Když přístroj zapnete, proběhne inicializace přístroje. Initializing. >>Please Wait!<< Obrázek 11: Inicializace Po inicializaci se zobrazí hlavní obrazovka. Tyto čárky naznačují sílu signálu (WLAN). 12:00 ZyXEL Not registered Menu Names Zde se zobrazí čas. Tato ikonka ukazuje, jak jsou baterie nabité. Zde se zobrazí současný stav připojení přístroje. Když jsou všechna nastavení správně konfigurována a přístroj je připojen k SIP proxy serveru, zobrazí se hlášení Registered. Obrázek 12: Hlavní obrazovka 8

11 3.1 Navigace v nabídkách V této části vysvětlujeme, jak se pohybovat v nabídkových obrazovkách a provádět jejich konfiguraci. Takto vypadá hlavní obrazovka přístroje: Zobrazení funkce levého tlačítka této obrazovky. Pokud jste v hlavní obrazovce, stisknutím levého tlačítka otevřete nabídku. 12:00 Zyxel Not registered Menu Names Zobrazení funkce pravého tlačítka této obrazovky. Pokud jste v hlavní obrazovce, stisknutím pravého tlačítka otevřete telefonní seznam přístroje. Obrázek 13: Navigace v uživatelském rozhraní (hlavní obrazovka) Pomocí šipkových kláves je možné se v nabídce pohybovat nahoru a dolů. 1. Information 2. Call History 3. Phone Book Stisknutím levého tlačítka zvolíte zvýrazněnou položku nabídky. Select Back Obrázek 14: Hlavní nabídka Když jste na nejvyšší úrovni nabídky, stisknutím pravého tlačítka se vrátíte na hlavní obrazovku. 9

12 4 ZÁKLADNÍ INFORMACE V této kapitole naleznete rámcové informace o počáteční konfiguraci a základním ovládání přístroje pomocí nabídkových obrazovek. 4.1 Počáteční konfigurace přehled Pokud nebyl přístroj konfigurován poskytovatelem služeb, je nutné nastavit následující volby, aby přístroj mohl provádět a přijímat hovory Bezdrátová síť LAN (nabídka Wireless) Nejprve potřebujete asociovat přístroj Prestige s nějakým bezdrátovým přístupovým bodem (AP). Tím je přístroj připojen k základním komunikačním službám. Přístroj podporuje funkci prohledání okolí. To znamená, že přístroj se pokusí nalézt všechny sítě dostupné na daném místě. Podrobnosti jsou v kapitole 5, podkapitola Nastavení bezdrátové sítě LAN Internet (nabídka Net) Nyní je třeba konfigurovat IP adresu a zaregistrovat se u poskytovatele služeb. Můžete nastavit pevnou IP adresu nebo zvolit způsob jejího dynamického přidělení. Podrobnosti jsou v kapitole 5, podkapitola Nastavení sítě SIP (nabídky Proxy Server, Outbound Proxy a User Account) Na konec musíte zaregistrovat přístroj u SIP serveru. Konfigurujte nastavení Proxy Server k zajištění spojení se SIP serverem. Jestliže je lokální síť LAN za NAT serverem, konfigurujte Outbound Proxy Server (odchozí proxy server). K ukončení registračního procesu nastavte User Account (uživatelský účet). 10

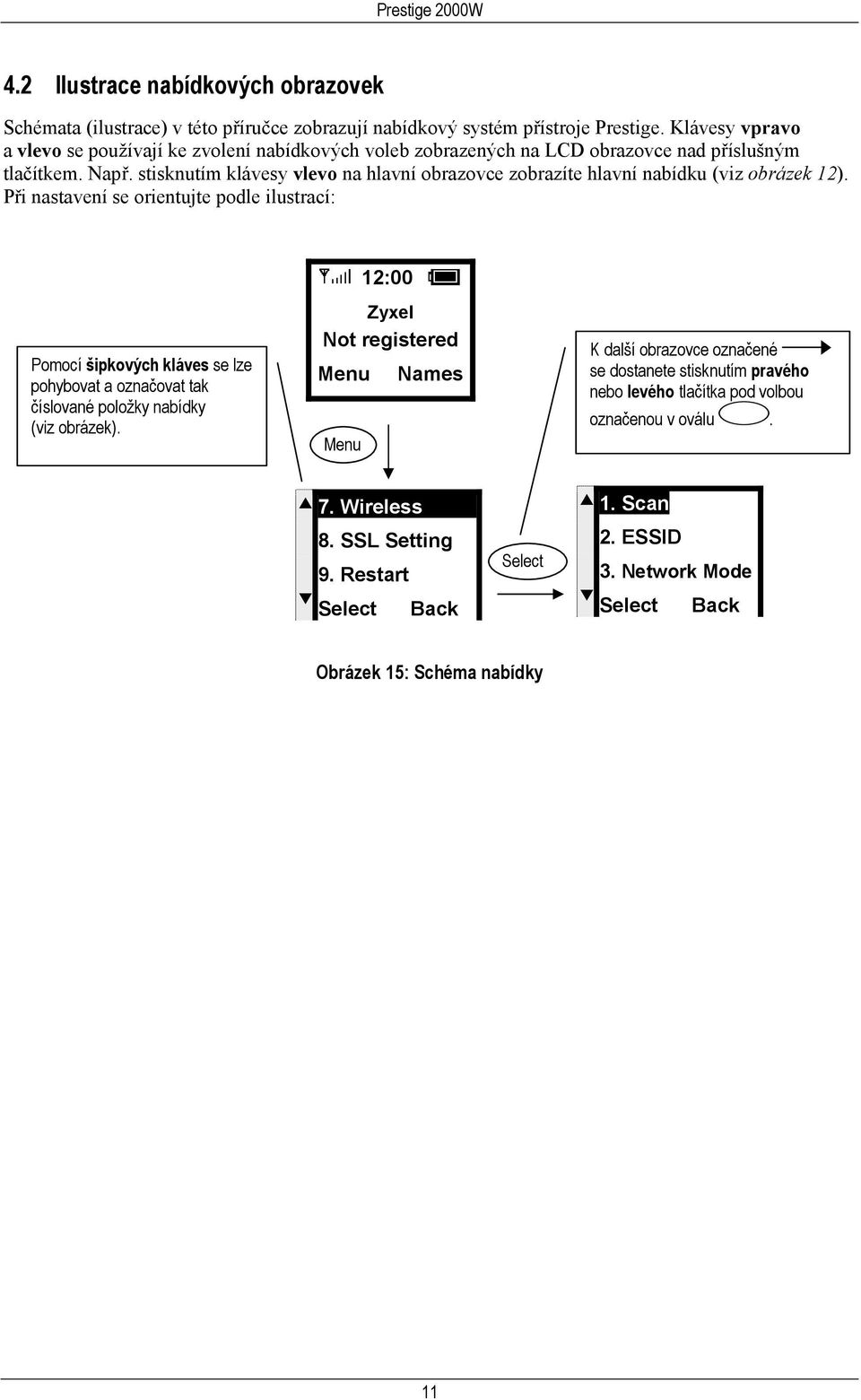

13 4.2 Ilustrace nabídkových obrazovek Schémata (ilustrace) v této příručce zobrazují nabídkový systém přístroje Prestige. Klávesy vpravo a vlevo se používají ke zvolení nabídkových voleb zobrazených na LCD obrazovce nad příslušným tlačítkem. Např. stisknutím klávesy vlevo na hlavní obrazovce zobrazíte hlavní nabídku (viz obrázek 12). Při nastavení se orientujte podle ilustrací: 12:00 Pomocí šipkových kláves se lze pohybovat a označovat tak číslované položky nabídky (viz obrázek). Zyxel Not registered Menu Names Menu K další obrazovce označené se dostanete stisknutím pravého nebo levého tlačítka pod volbou označenou v oválu. 7. Wireless 8. SSL Setting 9. Restart Select Back Select 1. Scan 2. ESSID 3. Network Mode Select Back Obrázek 15: Schéma nabídky 11

14 5 KONFIGURACE PŘÍSTROJE V této kapitole popisujeme počáteční konfiguraci přístroje (pomocí nabídkových obrazovek). Konfiguraci je třeba provést před prvním použitím přístroje. 5.1 Nastavení bezdrátové sítě LAN Níže uvádíme pokyny k nastavení asociace s přístupovým bodem (AP) a navázání bezdrátového spojení Vyhledání přístupového bodu (AP) ESS (Extended Service Set) je skupina přístupových bodů nebo bezdrátových bran připojených k pevné síti LAN na stejné podsíti. Každá taková skupina je jednoznačně určena svým jménem ESSID. Všechny přístupové body nebo bezdrátové brány a k nim asociované bezdrátové stanice ve stejné skupině musí mít stejné ESSID. Podle schématu níže vyhledejte dostupné přístupové body (AP) a jejich ESSID. Prohledejte okolí (Scan) a zvolte vhodný přístupový bod (AP) ze seznamu Síťový režim Obrázek 16: Vyhledání přístupového bodu a ESSID Bezdrátová síť pracuje ve dvou režimech: ad-hoc a veřejný režim. Public (veřejný režim) zvolte, pokud se má přístroj Prestige připojit k pevné síti s využitím přístupového bodu (AP) (AP funguje jako most mezi bezdrátovými stanicemi a pevnou sítí). Pokud se nechcete připojit k pevné síti a chcete vytvořit nezávislou bezdrátovou skupinu bez přístupového bodu, zvolte režim Ad-hoc Kanál Přenosová frekvence používaná bezdrátovým zařízením se nazývá kanál. 12

15 5.1.4 Šifrování WEP WEP (Wired Equivalent Protocol) šifruje veškerou komunikaci mezi přístrojem Prestige a přístupovým bodem (AP) nebo jinými bezdrátovými stanicemi. Účelem šifrování je snaha zabezpečit síť před neautorizovaným odposlechem. Délku klíče (64-bit nebo 128-bit) nastavte na stejnou hodnotu, jakou používá přístupový bod. Klíč WEP vložte manuálně. Aby mohla probíhat komunikace (šifrování a dešifrování), musí klienti i přístupové body používat stejný WEP klíč. Můžete nastavit až čtyři WEP klíče, ale v daný okamžik může být aktivní jen jeden. Postupujte podle schématu níže: Vložte ESSID Po návratu do hlavní nabídky se přístroj restartuje. Obrázek 17: Nastavení přístupového bodu (AP) 13

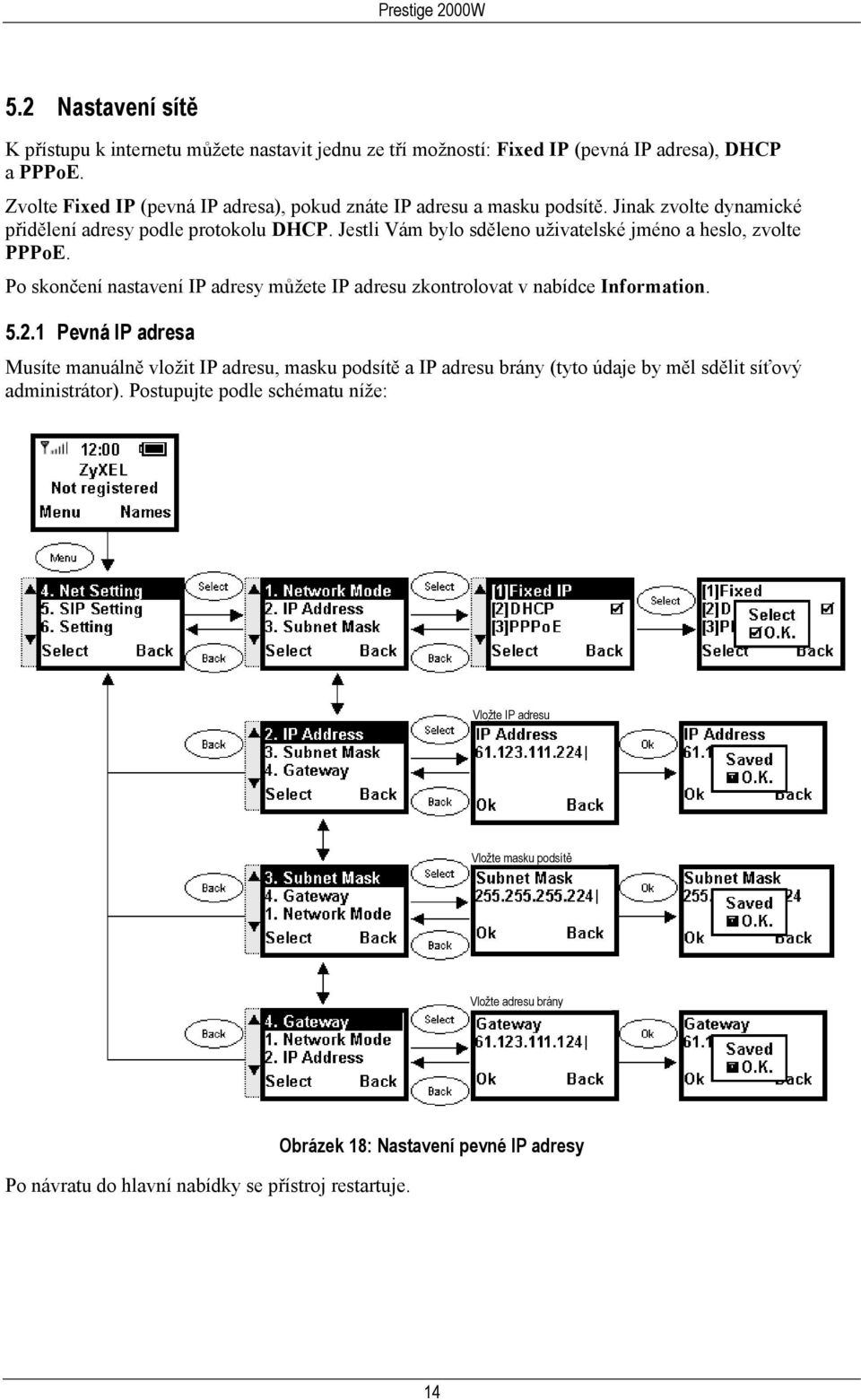

16 5.2 Nastavení sítě K přístupu k internetu můžete nastavit jednu ze tří možností: Fixed IP (pevná IP adresa), DHCP a PPPoE. Zvolte Fixed IP (pevná IP adresa), pokud znáte IP adresu a masku podsítě. Jinak zvolte dynamické přidělení adresy podle protokolu DHCP. Jestli Vám bylo sděleno uživatelské jméno a heslo, zvolte PPPoE. Po skončení nastavení IP adresy můžete IP adresu zkontrolovat v nabídce Information Pevná IP adresa Musíte manuálně vložit IP adresu, masku podsítě a IP adresu brány (tyto údaje by měl sdělit síťový administrátor). Postupujte podle schématu níže: Vložte IP adresu Vložte masku podsítě Vložte adresu brány Po návratu do hlavní nabídky se přístroj restartuje. Obrázek 18: Nastavení pevné IP adresy 14

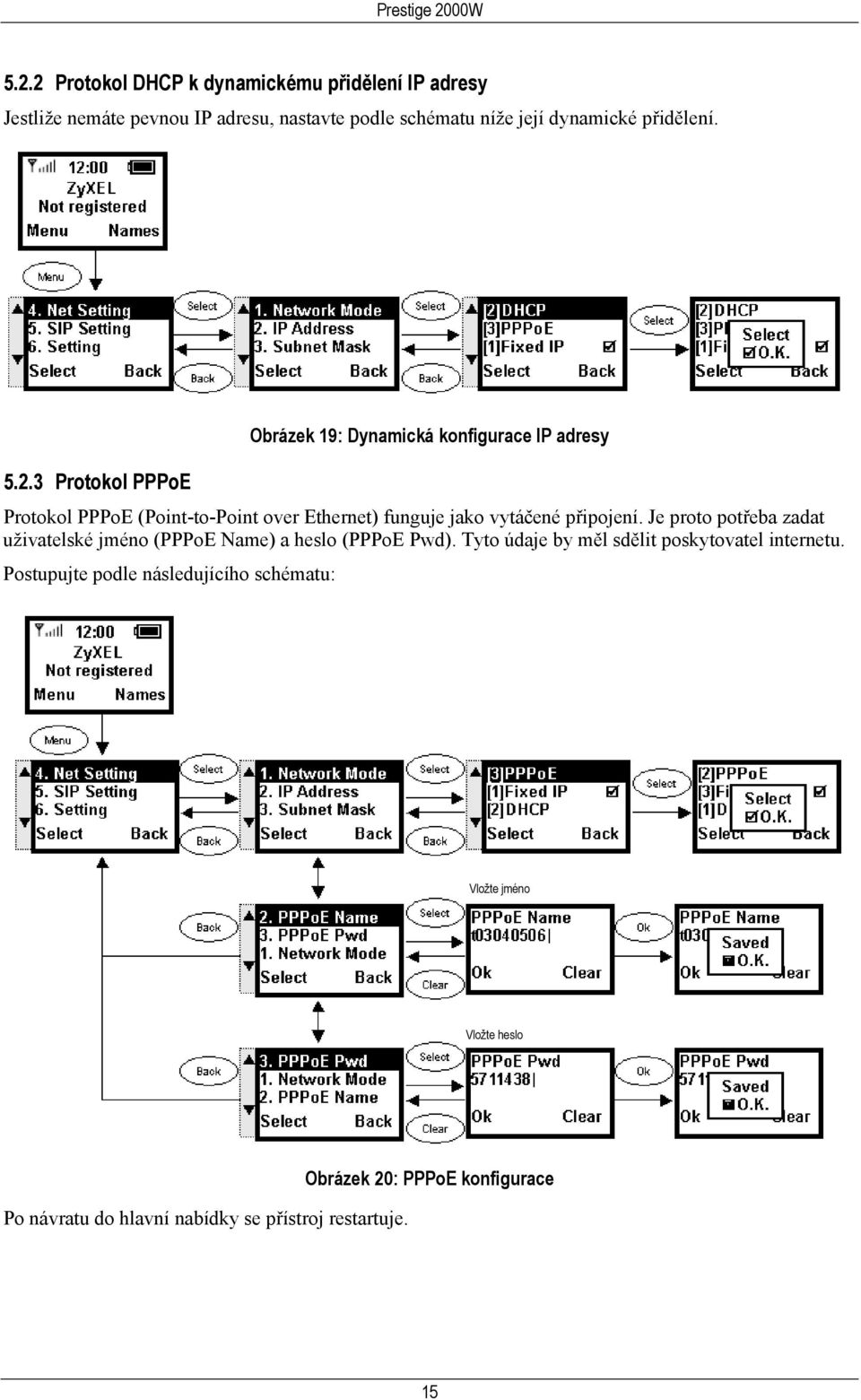

17 5.2.2 Protokol DHCP k dynamickému přidělení IP adresy Jestliže nemáte pevnou IP adresu, nastavte podle schématu níže její dynamické přidělení. Obrázek 19: Dynamická konfigurace IP adresy Protokol PPPoE Protokol PPPoE (Point-to-Point over Ethernet) funguje jako vytáčené připojení. Je proto potřeba zadat uživatelské jméno (PPPoE Name) a heslo (PPPoE Pwd). Tyto údaje by měl sdělit poskytovatel internetu. Postupujte podle následujícího schématu: Vložte jméno Vložte heslo Po návratu do hlavní nabídky se přístroj restartuje. Obrázek 20: PPPoE konfigurace 15

18 5.3 Nastavení SIP parametrů SIP (Session Initiation Protocol) je komunikační protokol, který se stará o navázání, změnu a ukončení hovorové relace. Musíte konfigurovat obě nabídky: SIP Proxy Server i Outbound Proxy Server Nastavení SIP proxy serveru Přístroj Prestige je SIP klient a jako takový se musí připojit k SIP serveru. SIP proxy server (jako zástupce telefonu ) přijímá SIP požadavky přístroje Prestige a přeposílá je dalším SIP serverům na síti. Vložte IP adresu svého SIP serveru nebo jméno domény URL (podle informací poskytovatele) Vložte IP adresu sip.zyxel.com.tw sip. Vložte port Vložte dobu platnosti Po návratu do hlavní nabídky se přístroj restartuje. Obrázek 21: Klientská konfigurace SIP 16

19 5.3.2 Nastavení odchozího proxy serveru Odchozí proxy server je IP adresa a port, který přístroj používá při připojení k SIP serveru, když jsou součástí sítě NAT směrovače, které nepodporují SIP protokol. Vložte IP adresu a port podle informací poskytovatele. Jestliže Vám poskytovatel nesdělil žádné údaje o odchozím proxy serveru, vložte na této obrazovce znovu stejné údaje, jaké jste vložili v předchozí nabídce Proxy Server. Vložte IP adresu odchozího proxy server nebo jméno domény URL (podle informací poskytovatele) Postupujte podle schématu níže: Vložte IP adresu nat.sip.zyxel.com.tw nat Vložte port Po návratu do hlavní nabídky se přístroj restartuje. Obrázek 22: Nastavení odchozího proxy serveru 17

20 5.3.3 Uživatelský účet Při registraci VoIP účtu byste měli obdržet následující údaje: telefonní číslo, uživatelské jméno a heslo pro připojení k SIP proxy serveru. Nastavte tyto údaje podle schématu níže: Vložte číslo Vložte jméno Vložte heslo Po návratu do hlavní nabídky se přístroj restartuje. Obrázek 23: Nastavení uživatelského účtu 18

21 6 OVLÁDÁNÍ PŘÍSTROJE V této kapitole naleznete popis základních funkcí přístroje. 6.1 Vytočení telefonního čísla Níže uvedený postup se týká vytáčení telefonního čísla, které není uloženo v telefonním seznamu přístroje. Krok 1 Když je přístroj v klidovém režimu, vložte číslo na numerické klávesnici přístroje. Krok 2 Pokud se spletete, smažte nesprávně vložené číslo stisknutím tlačítka Vpravo. Krok 3 Chcete-li vložené číslo vytočit, stiskněte tlačítko Volání. 6.2 Vytočení telefonního čísla uloženého v paměti přístroje Níže uvedený postup se týká vytáčení telefonního čísla, které je uloženo v telefonním seznamu přístroje. Krok 1 Stisknutím tlačítka Vpravo otevřete telefonní seznam přístroje. Krok 2 Šipkovými klávesami zvolte požadované jméno. Krok 3 Chcete-li číslo vytočit, stiskněte tlačítko Volání. 6.3 Opakované vytočení čísla Krok 1 Když je přístroj v klidovém režimu, stiskněte tlačítko Volání. Krok 2 Zobrazí se seznam naposledy volaných čísel. Krok 3 Šipkovými klávesami zvolte požadované číslo. Krok 4 Chcete-li číslo vytočit, stiskněte tlačítko Volání. 6.4 Příjem hovoru Chcete-li přijmout hovor, stiskněte tlačítko Volání. 6.5 Odmítnutí hovoru Chcete-li odmítnout hovor, stiskněte tlačítko Vypnout. 19

22 7 WEBOVÝ KONFIGURÁTOR V této kapitole popisujeme, jak se přihlásit do webového konfigurátoru Prestige. Podrobné informace o jednotlivých obrazovkách naleznete v uživatelské příručce. 7.1 Přihlášení Krok 1 Přístroj Prestige musí být připojen k bezdrátové síti LAN a musíte znát jeho IP adresu (IP adresu telefonu můžete zkontrolovat v nabídce Information). Krok 2 Spusťte webový prohlížeč. Krok 3 Do adresového políčka vepište adresa přístroje>. Krok 4 Vložte své uživatelské jméno a heslo a kliknutím na OK se přihlaste. Uživatelský přístup: Při prvním přihlášení vepište výchozí uživatelské jméno a heslo pro přístup pro uživatele. admin 1234 Obrázek 24: Připojení k přístroji Prestige Důrazně doporučujeme změnit při prvním přihlášení výchozí heslo. 20

23 8 PROBLÉMY A JEJICH ŘEŠENÍ 8.1 Varovná hlášení Pokud přístroj Prestige zaznamená okolnosti, které by mohly ohrozit jeho fungování, objeví se na displeji varovné hlášení. 12:00 ZyXEL Net Fail! (DHCP) Menu Names Varování 1: Baterry Low ( bliká) (Dochází baterie) Dochází baterie. Doporučené řešení: Dobijte baterii. 12:00 ZyXEL Not registered Menu Names Varování 2: Weak signal ( bliká) (Slabý signál) Kvalita signálu je slabá. Doporučené řešení: Připojte se k jinému přístupovému bodu (AP). Přisuňte přístroj blíže k přístupovému bodu. Kolem bezdrátové sítě může být příliš mnoho vysokofrekvenčního rušení (např. mikrovlnná trouba nebo jiný přístupový bod vysílající na stejném kanálu). Přesuňte je na jiné místo nebo omezte vysokofrekvenční rušení. 8.2 Chybová hlášení Pokud se při používání přístroje vyskytne chyba, zobrazí se na displeji chybové hlášení. Případná chyba může zabránit připojení k síti nebo používání přístroje. K řešení některých problémů může být třeba zásah systémového administrátora. 12:00 ZyXEL No AP found! Menu Names Chyba 1: No AP found ( bliká) (Nebyl nalezen přístupový bod (AP)) ESSID přístroje Prestige nesouhlasí s žádným jménem SSID přístupových bodů v okolí. Doporučené řešení: Nastavte v přístroji Prestige jiné jméno ESSID. Přesuňte přístroj blíže k přístupovému bodu. 21

24 12:00 ZyXEL Net Fail! (DHCP) Menu Names Chyba 2: Net Fail! (DHCP) (Chyba sítě!) Přístroj nemůže získat IP adresu z DHCP serveru. Doporučené řešení: Zkontrolujte, zda jsou nastavení bezdrátové sítě LAN správná. Zkontrolujte, zda server DHCP pracuje správně. Restartujte přístroj Prestige. 12:00 ZyXEL Net Fail! (PPPoE) Menu Names Chyba 3: Net Fail! (PPPoE) (Chyba sítě!) Přístroj nemůže získat IP adresu od poskytovatele internetu. Doporučené řešení: Zkontrolujte, zda jsou nastavení PPPoE správná. Restartujte přístroj Prestige. 12:00 ZyXEL Not registered Menu Names Chyba 4: Not registered (Přístroj není registrován) Přístroji se nepodařila registrace u SIP proxy serveru. Za tohoto stavu je stále možné provést přímý IP-to-IP hovor bez SIP proxy serveru. Doporučené řešení: Kontaktujte poskytovatele služby nebo zkontrolujte nastavení SIP serveru. 22

25 ZyXEL Communications Corp. tímto prohlašuje, že zařízení Prestiže 2000W je ve shodě se základními požadavky a s dalšími příslušnými ustanovení Nařízení vlády č. 426/2000 Sb., Směrnice 1999/5/ES. 23
