1 DEKORATIVNÍ PANELY & DVÍŘKA

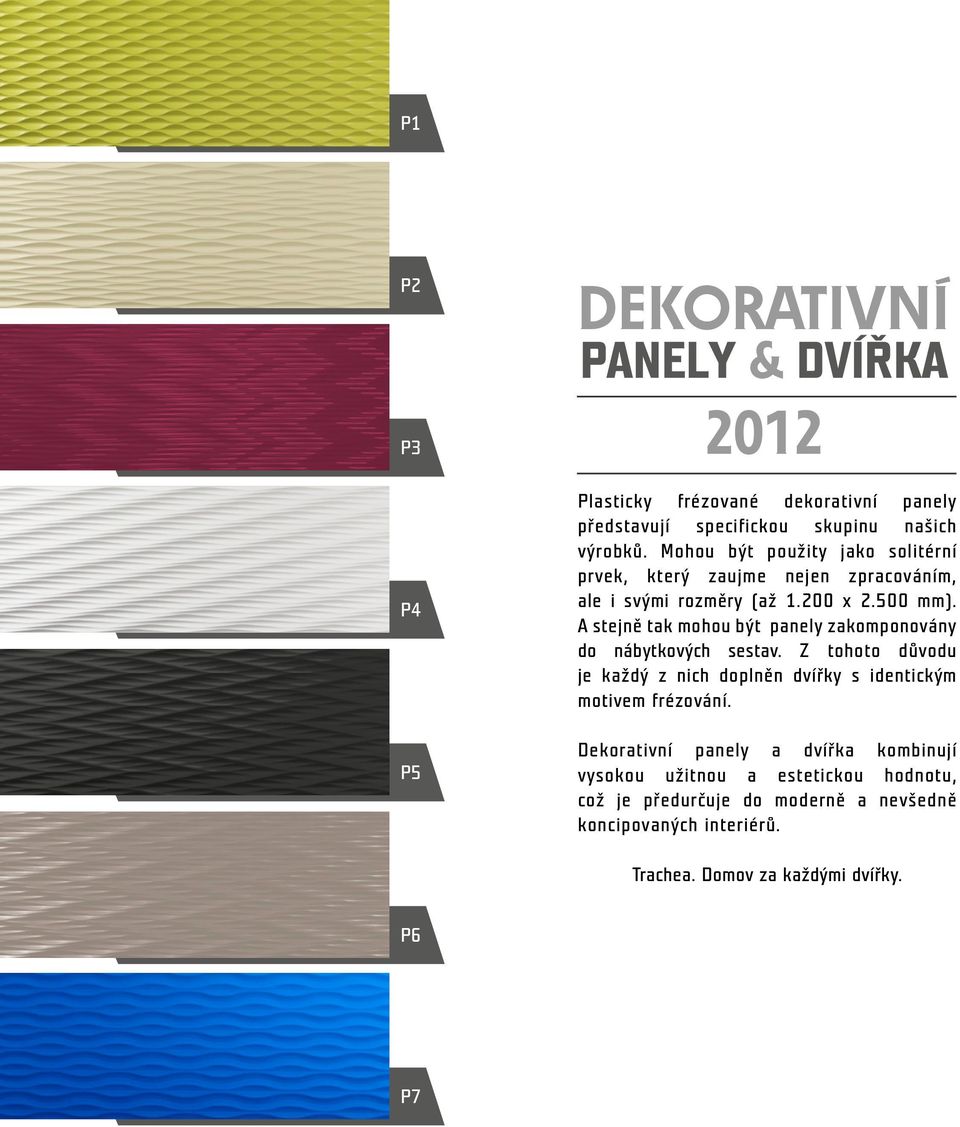

2 P1 P2 P3 P4 P5 DEKORATIVNÍ PANELY & DVÍŘKA 2012 Plasticky frézované dekorativní panely představují specifickou skupinu našich výrobků. Mohou být použity jako solitérní prvek, který zaujme nejen zpracováním, ale i svými rozměry (až x mm). A stejně tak mohou být panely zakomponovány do nábytkových sestav. Z tohoto důvodu je každý z nich doplněn dvířky s identickým motivem frézování. Dekorativní panely a dvířka kombinují vysokou užitnou a estetickou hodnotu, což je předurčuje do moderně a nevšedně koncipovaných interiérů. Trachea. Domov za každými dvířky. P6 P7

3 P1 Technické parametry možnosti výroby Pro zajištění návaznosti frézovaného motivu na dvířkách nebo panelech požadujeme nákres jejich rozmístění, na jehož základě bude navrženo technicky nejvýhodnější řešení výroby. tvar frézování panelu P1 fólie 3-4 zelená oliva zadní strana bílá Profily frézování obvodové a plastické frézování R3 max

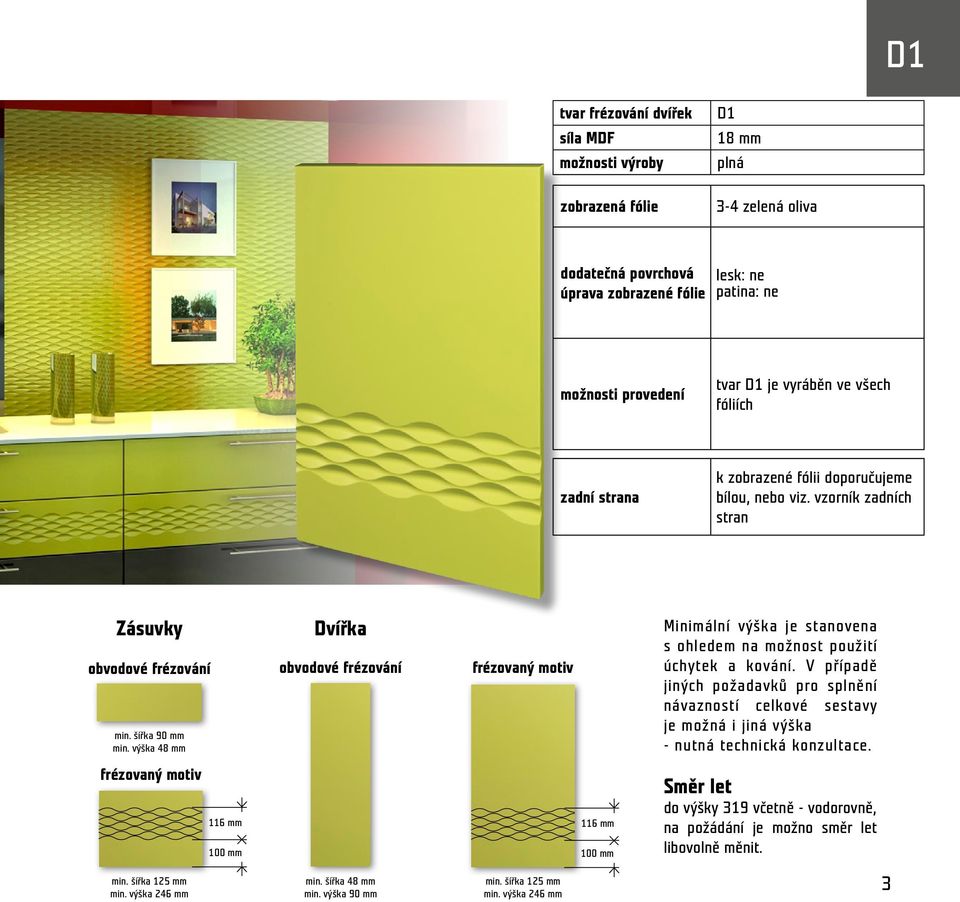

4 D1 tvar frézování dvířek možnosti výroby zobrazená fólie D1 plná 3-4 zelená oliva dodatečná povrchová úprava zobrazené fólie lesk: ne patina: ne možnosti provedení tvar D1 je vyráběn ve všech fóliích zadní strana k zobrazené fólii doporučujeme bílou, nebo viz. vzorník zadních stran Zásuvky min. šířka 90 mm min. výška 48 mm Dvířka Minimální výška je stanovena s ohledem na možnost použití úchytek a kování. V případě jiných požadavků pro splnění návazností celkové sestavy je možná i jiná výška - nutná technická konzultace. 116 mm 100 mm 116 mm 100 mm Směr let do výšky 319 včetně - vodorovně, na požádání je možno směr let libovolně měnit. min. výška 246 mm min. šířka 48 mm min. výška 90 mm min. výška 246 mm 3

5 P2 Technické parametry možnosti výroby Pro zajištění návaznosti frézovaného motivu na dvířkách nebo panelech požadujeme nákres jejich rozmístění, na jehož základě bude navrženo technicky nejvýhodnější řešení výroby. tvar frézování panelu P2 fólie 1-1 vanilka zadní strana bílá Profily frézování obvodové a plastické frézování R3 max

6 D2 tvar frézování dvířek možnosti výroby zobrazená fólie D2 plná 1-1 vanilka dodatečná povrchová úprava zobrazené fólie lesk: ne patina: ne možnosti provedení tvar D2 je vyráběn ve všech fóliích zadní strana k zobrazené fólii doporučujeme bílou, nebo viz. vzorník zadních stran Zásuvky min. šířka 90 mm min. výška 48 mm Dvířka Minimální výška je stanovena s ohledem na možnost použití úchytek a kování. V případě jiných požadavků pro splnění návazností celkové sestavy je možná i jiná výška - nutná technická konzultace mm mm Směr let do výšky 319 včetně - vodorovně, na požádání je možno směr let libovolně měnit. min. výška 246 mm min. šířka 48 mm min. výška 90 mm min. výška 246 mm 5

7 P3 Technické parametry možnosti výroby Pro zajištění návaznosti frézovaného motivu na dvířkách nebo panelech požadujeme nákres jejich rozmístění, na jehož základě bude navrženo technicky nejvýhodnější řešení výroby. tvar frézování panelu P3 fólie 155 malina lesk zadní strana bílá Profily frézování obvodové a plastické frézování R3 max

8 D3 tvar frézování dvířek možnosti výroby zobrazená fólie D3 plná 155 malina lesk dodatečná povrchová úprava zobrazené fólie lesk: ne patina: ne možnosti provedení tvar D3 je vyráběn ve všech fóliích zadní strana k zobrazené fólii je možná pouze bílá nebo 509F hliník, nebo viz. vzorník zadních stran Zásuvky min. šířka 90 mm min. výška 48 mm Dvířka Minimální výška je stanovena s ohledem na možnost použití úchytek a kování. V případě jiných požadavků pro splnění návazností celkové sestavy je možná i jiná výška - nutná technická konzultace. 123 mm 95 mm 123 mm 95 mm Směr let do výšky 319 včetně - vodorovně, na požádání je možno směr let libovolně měnit. min. výška 246 mm min. šířka 48 mm min. výška 90 mm min. výška 246 mm 7

9 P4 Technické parametry možnosti výroby Pro zajištění návaznosti frézovaného motivu na dvířkách nebo panelech požadujeme nákres jejich rozmístění, na jehož základě bude navrženo technicky nejvýhodnější řešení výroby. tvar frézování panelu P4 fólie 175 bílá káva zadní strana bílá Profily frézování obvodové a plastické frézování R3 max

10 D4 tvar frézování dvířek možnosti výroby zobrazená fólie D4 plná 175 bílá káva dodatečná povrchová úprava zobrazené fólie lesk: ne patina: ne možnosti provedení tvar D4 je vyráběn ve všech fóliích zadní strana k zobrazené fólii doporučujeme bílou, nebo viz. vzorník zadních stran Zásuvky min. šířka 90 mm min. výška 48 mm Dvířka Minimální výška je stanovena s ohledem na možnost použití úchytek a kování. V případě jiných požadavků pro splnění návazností celkové sestavy je možná i jiná výška - nutná technická konzultace. 74 mm 100 mm 74 mm 100 mm Směr let do výšky 319 včetně - vodorovně, na požádání je možno směr let libovolně měnit. min. výška 246 mm min. šířka 48 mm min. výška 90 mm min. výška 246 mm 9

11 P5 Technické parametry možnosti výroby Pro zajištění návaznosti frézovaného motivu na dvířkách nebo panelech požadujeme nákres jejich rozmístění, na jehož základě bude navrženo technicky nejvýhodnější řešení výroby. tvar frézování panelu P5 fólie 166 antracit lesk zadní strana bílá Profily frézování obvodové a plastické frézování R3 max

12 D5 tvar frézování dvířek možnosti výroby zobrazená fólie D5 plná 166 antracit lesk dodatečná povrchová úprava zobrazené fólie lesk: ne patina: ne možnosti provedení tvar D5 je vyráběn ve všech fóliích zadní strana k zobrazené fólii je možná pouze bílá nebo 509F hliník, nebo viz. vzorník zadních stran Zásuvky min. šířka 90 mm min. výška 48 mm Dvířka 110 mm 110 mm 105 mm 105 mm Minimální výška je stanovena s ohledem na možnost použití úchytek a kování. V případě jiných požadavků pro splnění návazností celkové sestavy je možná i jiná výška - nutná technická konzultace. Směr let do výšky 319 včetně - vodorovně, na požádání je možno směr let libovolně měnit. min. výška 246 mm min. šířka 48 mm min. výška 90 mm min. výška 246 mm 11

13 P6 Technické parametry možnosti výroby Pro zajištění návaznosti frézovaného motivu na dvířkách nebo panelech požadujeme nákres jejich rozmístění, na jehož základě bude navrženo technicky nejvýhodnější řešení výroby. tvar frézování panelu P6 fólie 165 capuccino lesk zadní strana bílá Profily frézování obvodové a plastické frézování R3 max

14 D6 tvar frézování dvířek možnosti výroby zobrazená fólie D6 plná 165 capuccino lesk dodatečná povrchová úprava zobrazené fólie lesk: ne patina: ne možnosti provedení tvar D6 je vyráběn ve všech fóliích zadní strana k zobrazené fólii je možná pouze bílá nebo 509F hliník, nebo viz. vzorník zadních stran Zásuvky min. šířka 90 mm min. výška 48 mm Dvířka 122 mm 122 mm 95 mm 95 mm Minimální výška je stanovena s ohledem na možnost použití úchytek a kování. V případě jiných požadavků pro splnění návazností celkové sestavy je možná i jiná výška - nutná technická konzultace. Směr let do výšky 319 včetně - vodorovně, na požádání je možno směr let libovolně měnit. min. výška 246 mm min. šířka 48 mm min. výška 90 mm min. výška 246 mm 13

15 P7 Technické parametry možnosti výroby Návaznost motivu je zajištěna automaticky, tvar se rozšiřuje podle šířky dvířek nebo panelu a nejsou potřeba žádné nákresy nebo náčrtky. tvar frézování panelu fólie zadní strana P7 142 modrá lesk bílá Profily frézování obvodové a plastické frézování R

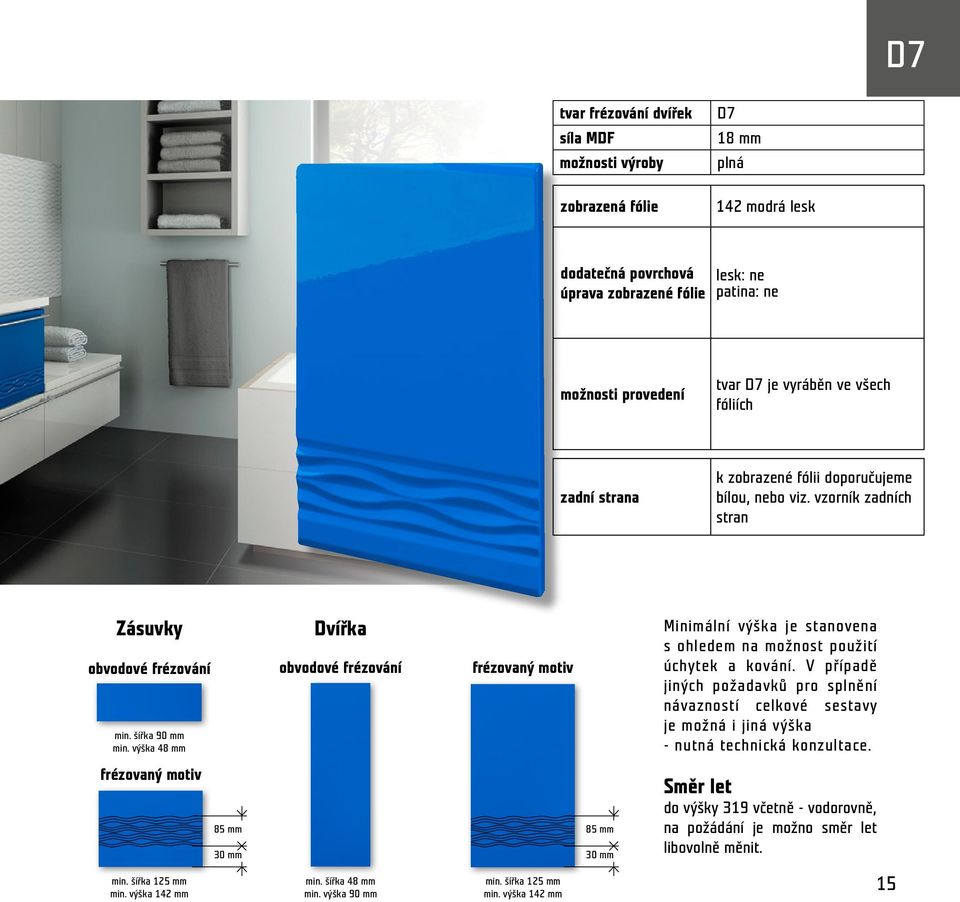

16 D7 tvar frézování dvířek možnosti výroby zobrazená fólie D7 plná 142 modrá lesk dodatečná povrchová úprava zobrazené fólie lesk: ne patina: ne možnosti provedení tvar D7 je vyráběn ve všech fóliích zadní strana k zobrazené fólii doporučujeme bílou, nebo viz. vzorník zadních stran Zásuvky min. šířka 90 mm min. výška 48 mm Dvířka 85 mm 85 mm 30 mm 30 mm Minimální výška je stanovena s ohledem na možnost použití úchytek a kování. V případě jiných požadavků pro splnění návazností celkové sestavy je možná i jiná výška - nutná technická konzultace. Směr let do výšky 319 včetně - vodorovně, na požádání je možno směr let libovolně měnit. min. výška 142 mm min. šířka 48 mm min. výška 90 mm min. výška 142 mm 15

17 TECHNICKÁ PODPORA Dvířka s plastickým frézováním Pro zajištění návaznosti profilů frézování na jednotlivých dvířkách požadujeme nákres budoucí sestavy (viz Vzorový nákres). Na základě tohoto nákresu zpracujeme technicky nejvýhodnější návrh frézování, který Vám zašleme k odsouhlasení. Touto cestou společně předejdeme možným nedorozuměním a zaručíme hladký průběh zakázky a spokojenost zákazníka. Ideálně doporučujeme konzultaci s naším obchodním oddělením. Ukázka realizace na základě návrhu a po osobní konzultaci s obchodním oddělením materiál fólie min. rozměr max. rozměr váha MDF bez omezení * 396 x 404 mm x 1200 mm 11 kg / m 2 16

18 DŮLEŽITÉ UPOZORNĚNÍ: pro objednávky dvířek a dekorativních panelů s plastickým frézováním TP Dekorativní panely s plastickým frézováním V případě potřeby návaznosti panelů s plastickým frézováním (např. obklad stěny mezi horními a dolními skříňkami kuchyňské linky) je potřeba taktéž zaslat nákres zpracovaný obdobným způsobem, případně konzultovat objednávku s obchodním oddělením naší společnosti. Příklad vzorového nákresu 17

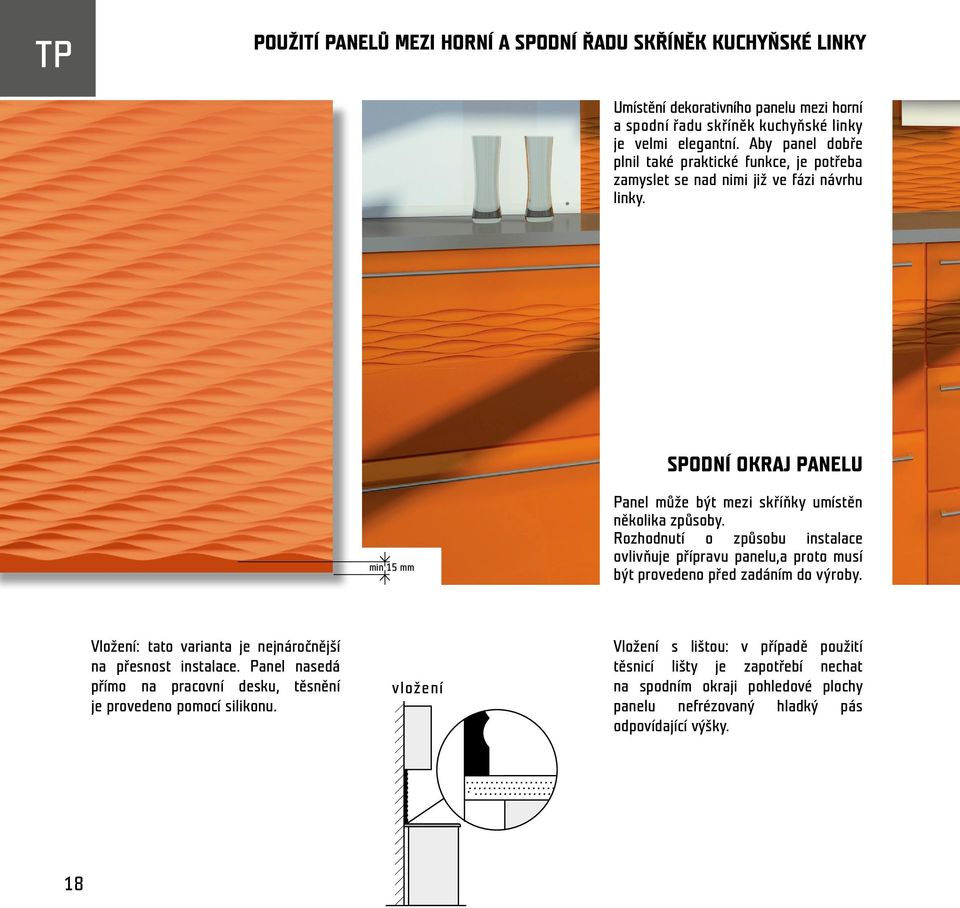

19 TP POUŽITÍ PANELŮ MEZI HORNÍ A SPODNÍ ŘADU SKŘÍNĚK KUCHYŇSKÉ LINKY Umístění dekorativního panelu mezi horní a spodní řadu skříněk kuchyňské linky je velmi elegantní. Aby panel dobře plnil také praktické funkce, je potřeba zamyslet se nad nimi již ve fázi návrhu linky. Spodní okraj panelu min 15 mm Panel může být mezi skříňky umístěn několika způsoby. Rozhodnutí o způsobu instalace ovlivňuje přípravu panelu,a proto musí být provedeno před zadáním do výroby. Vložení: tato varianta je nejnáročnější na přesnost instalace. Panel nasedá přímo na pracovní desku, těsnění je provedeno pomocí silikonu. vložení Vložení s lištou: v případě použití těsnicí lišty je zapotřebí nechat na spodním okraji pohledové plochy panelu nefrézovaný hladký pás odpovídající výšky. 18

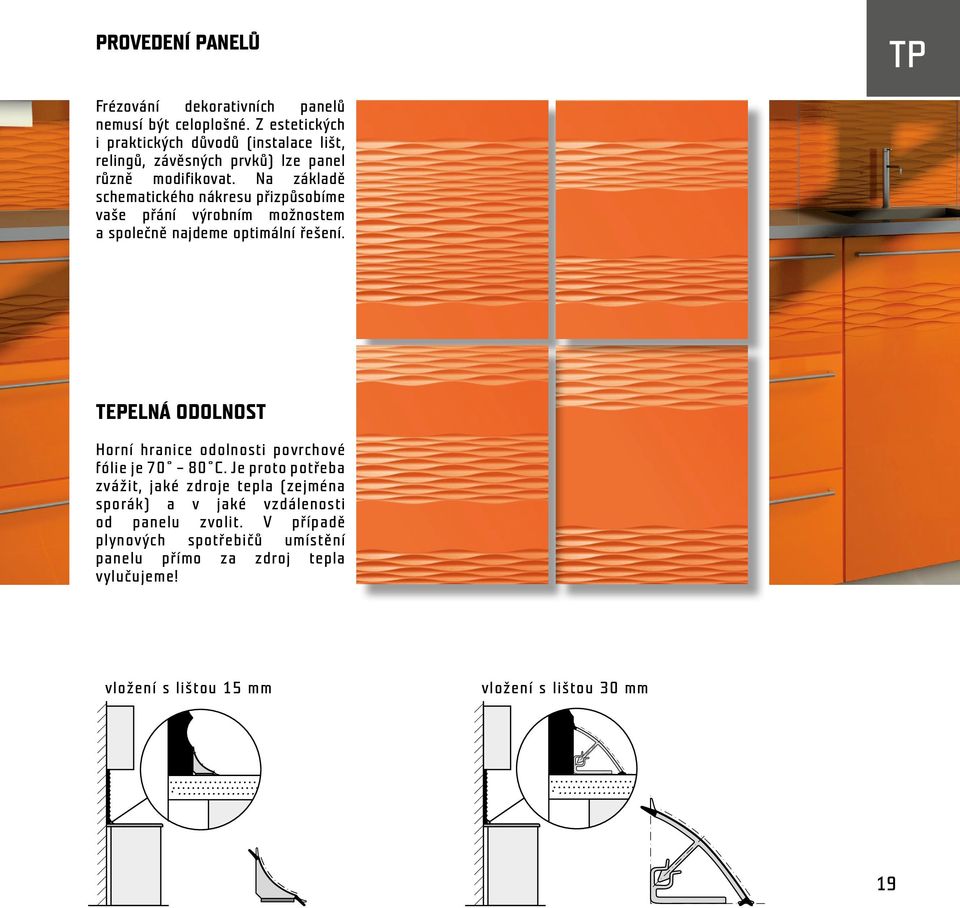

20 PROVEDENÍ PANELŮ TP Frézování dekorativních panelů nemusí být celoplošné. Z estetických i praktických důvodů (instalace lišt, relingů, závěsných prvků) lze panel různě modifikovat. Na základě schematického nákresu přizpůsobíme vaše přání výrobním možnostem a společně najdeme optimální řešení. Tepelná odolnost Horní hranice odolnosti povrchové fólie je C. Je proto potřeba zvážit, jaké zdroje tepla (zejména sporák) a v jaké vzdálenosti od panelu zvolit. V případě plynových spotřebičů umístění panelu přímo za zdroj tepla vylučujeme! vložení s lištou 15 mm vložení s lištou 30 mm 19

21 TP ČELA ZÁSUVEK adaptér ZRF.2100 EURO šroub ø 5 x 8 mm Pro čela zásuvek s plastickým frézováním tvarů D1 D7 (min. výška 246 mm x min. šířka 125 mm) doporučujeme používat nábytková kování firmy BLUM. Jde o zásuvkové systémy Metabox, Tandem, Tandembox a Tandembox Intivo. Podrobné informace naleznete v katalogu BLUM, v sekci PRODUKTY na adrese nebo na v sekci SERVIS > TECHNICKÁ PODPORA. Důrazně upozorňujeme na nutnost používat spojovací materiály (eurošroub) Ø 5 mm v maximální délce 8 mm v místech nejhlubšího profilu frézování (viz schema profilu frézování). Pro zásuvkové systémy s relingem je nutné použít adaptér ZRF.2100 max 8 18 obvodové a plastické frézování VÝKLOPY HORNÍCH SKŘÍNĚK Pro výklopy horních skříněk nábytkových sestav s dvířky tvarů D1- D7 doporučujeme používat nábytkové kování Aventos firmy BLUM. Podrobné informace naleznete v katalaogu BLUM, v sekci PRODUKTY na adrese nebo na v sekci SERVIS > TECHNICKÁ PODPORA. Důrazně upozorňujeme na nutnost používat spojovací materiály (eurošroub) Ø 5 mm v maximální délce 8 mm v místech nejhlubšího profilu frézování (viz schema profilu frézování). 20

22 VÝKLOPY HORNÍCH SKŘÍNĚK TP AVENTOS HF výška čela 480 mm 1040 mm AVENTOS HS výška čela 350 mm 800 mm AVENTOS HL výška čela 300 mm 580 mm Boční přesah čela SFA 3 závěsy od šířka korpusu mm a / nebo od hmotnosti čela 12 kg 4 závěsy od šířka korpusu mm a / nebo od hmotnosti čela 20 kg Výška korpusu KH mm 70 mm mm 47 mm X AVENTOS HS výška čela do 600 mm Soustava ramen 20L3200 KH mm X=153 mm + SOB - F 20L3500 KH mm X=153 mm + SOB - F 20L3800 KH mm X=153 mm + SOB - F 20L3900 KH mm X=153 mm + SOB - F AVENTOS HK-S výška čela do 400 mm Pozor velká páka!! Při snížení délky vrutu NUTNO POUŽÍT EUROŠROUBY dle doporučení. SOB F SFA Silné horní desky korpusu Mezera Boční přesah čela 21

23 TP PANELY NOSIČ K ZAVRTÁNÍ S OZUBENOU HRANOU hloubka vnější ZÁVĚSNÝ senkrecht PROFIL SVISLÝ senkrecht Montage: Montage: zu zum ge gen i vnější síla 1,5 Einhängeprofil senk Einhängeprofil senkre Abpackung: 3 m Abpackung: 3 m Materiál: plast Barva: bílá montáž: plast barva: bílá Vnější mm Vnitřní mm Hloubka Síla číslo výrobku Vnější ø mmm Vnitřní ø mmm hloubka síla objed. číslo , Paneel-Montagesysteme ,5 8,5 2, Balení: 100 nebo 1000 kusů Balení: 100 nebo 1000 kusů montáž: k našroubování na panel a zavěšení na vodorovný profil ZÁVĚSNÝ waagerecht PROFIL VODOROVNÝ montáž: materiál: povrch. úprava k přípevnění na stěnu ocel zinkováno objed. číslo Balení: 5 m Upozornění: Abyste docílili požadované stability, použijte pro zajištění háků svislých profilů vruty s talířovou hlavou. Werkstoff: Stahl Oberfläche: Balení: 3 m verzinkt Montage: Fugenprofil zum Schrauben an die Wand ZÁVĚSNÝ PROFIL SPÁROVÝ Fugenprofil Artikel-Nr. Einhängeprofil waagerecht Abpackung: 5 m objed. číslo Werkstoff: Ku Montage: zu Werkstoff: Kuns Ein Montage: zum Einh Farbe grau Farbe braun grau weiß braun Abpackung: 3 m weiß Abpackung: 3 m senkrecht Pro instalaci dekorativních panelů P1 P7 doporučujeme používat nábytkové kování firmy Häfele. Konkrétní typy kování a jejich specifikaci naleznete na následujících stránkách. Důrazně upozorňujeme na nutnost používat spojovací materiály (eurošroub) Ø 5 mm v maximální délce 8 mm v místech frézování v místech nejhlubšího profilu frézování. montáž: materiál: Montage: Barva Abpackung: Balení: 3 m k naklapnutí na svislý profil plast zum Schrauben an das Paneel und Einhängen in waagerechte s Einhängeprofil objed. číslo šedá hnědá Artikel-Nr Einhängeprofil bílá senkrecht Fugenprofil Werkstoff: Kunststoff

24 PANELY TP ZÁVĚSNÝ PROFIL EILOX důkladné místo důkladné pro místo zavěšení pro zavěšení stejná kolejnice stejná pro kolejnice zeď pro a stavební zeď a stavební dílce dílce s přepážkou s přepážkou na dolní straně, na dolní straně, např. např. pro vedení pro vedení kabelu montáž: Materiál: šrouby hliník materiál: Provedení: hliník díra pro rastr 96 mm, provedení: Montáž: díra pro hospu rastr 96 5,0 nebo mm, pro varianta eurošroub 6,0 ø 5,0 x 8,0 mm šrouby Délka (mm) objed. číslo Délka Číslo mm výrobku Balení: 2 m Balení: 2 m Použití 14 min. 14 Šířka spáry (příklad) 4 Napojení stěny Zakončení stěny Napojení skla důkladné místo pro zavěšení stejná kolejnice pro zeď a stavební dílce s přepážkou na dolní straně, např. pro vedení kabelu Materiál: Provedení: Montáž: hliník díra pro rastr 96 mm, pro hospu 5,0 nebo varianta 6,0 šrouby 23 Délka Číslo

25 TP PANELY MONTÁŽNÍ SYSTÉM PRO DEKORATIVNÍ PANELY Popis: Montážní systémy pro panely slouží k obkládání stěn. Základní konstrukce je tvořena závěsnými profily. Systém se vyznačuje jednoduchou a racionální montáží. Příklad: Při šířce panelu 0,7-1,0 m a výšce panelu 3,0 m budete potřebovat: 3 svislé závěsné profily po 3,0 m 3 vodorovné závěsné profily po 1,0 m 1 spárový profil 1,0 m (v případě potřeby) při použití stropní nebo podlahové lišty: tloušťka max. 5 mm odstup: min. 120 mm vodorovný závěsný profil odstup: min. 20 mm prostor pro zavěšení: min. 15 mm Svislý závěsný profil Montáž spárový profil odstup: min: 120 mm montážní odstup Vrchní vodorovný profil namontujte s min. odstupem 120 mm od spodní hrany stropu. Do tohoto profilu zavěste svislé závěsné profily a obkreslete montážní výšku dalších vodorovných profilů. Namontujte svislé profily na panel (od horní hrany) a zkraťte je podle spodní hrany. Na panelových stěnách se spárami pracujte zleva doprava. Spárové profily lze naklapnout po zavěšení panelu. 24

26 Trachea, s.r.o. Tovární Holešov telefon: claim creative communication
