Do skupiny pøípravných postupù se øadí technologické postupy, jimiž se provádí pøíprava pro

Rozměr: px
Začít zobrazení ze stránky:

Download "Do skupiny pøípravných postupù se øadí technologické postupy, jimiž se provádí pøíprava pro"

Transkript

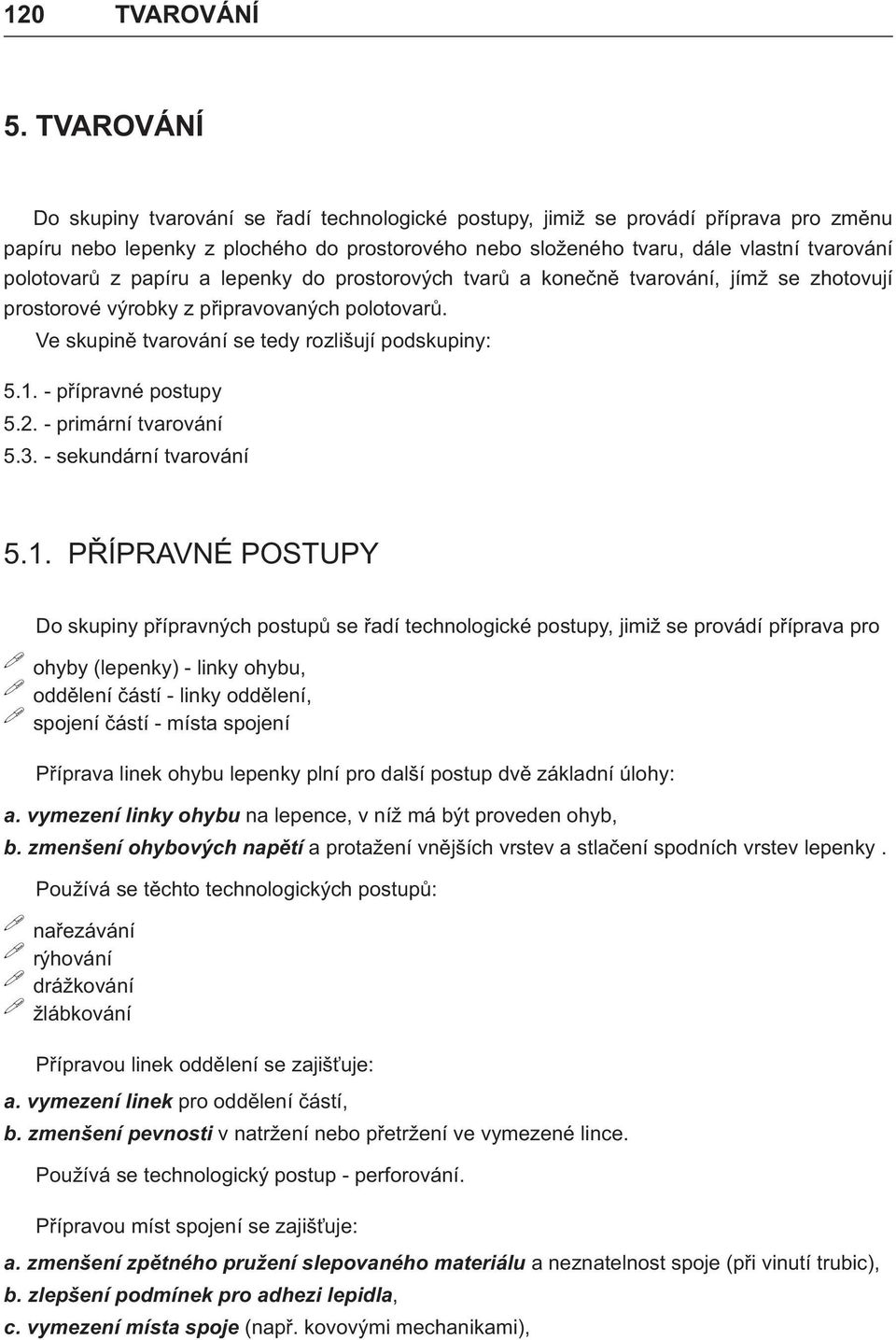

1 20 5. Do skupiny tvrování se ødí technologické postupy, jimiž se provádí pøíprv pro zmìnu ppíru nebo lepenky z plochého do prostorového nebo složeného tvru, dále vlstní tvrování polotovrù z ppíru lepenky do prostorových tvrù koneènì tvrování, jímž se zhotovují prostorové výrobky z pøiprvovných polotovrù. Ve skupinì tvrování se tedy rozlišují podskupiny: pøíprvné postupy primární tvrování sekundární tvrování 5.. PØÍPRAVNÉ POSTUPY Do skupiny pøíprvných postupù se ødí technologické postupy, jimiž se provádí pøíprv pro ohyby (lepenky) - linky ohybu, oddìlení èástí - linky oddìlení, spojení èástí - míst spojení Pøíprv linek ohybu lepenky plní pro dlší postup dvì zákldní úlohy:. vymezení linky ohybu n lepence, v níž má být proveden ohyb, b. zmenšení ohybových npìtí protžení vnìjších vrstev stlèení spodních vrstev lepenky. Používá se tìchto technologických postupù: nøezávání rýhování drážkování žlábkování Pøíprvou linek oddìlení se zjiš uje:. vymezení linek pro oddìlení èástí, b. zmenšení pevnosti v ntržení nebo pøetržení ve vymezené lince. Používá se technologický postup - perforování. Pøíprvou míst spojení se zjiš uje:. zmenšení zpìtného pružení slepovného mteriálu nezntelnost spoje (pøi vinutí trubic), b. zlepšení podmínek pro dhezi lepidl, c. vymezení míst spoje (npø. kovovými mechnikmi),

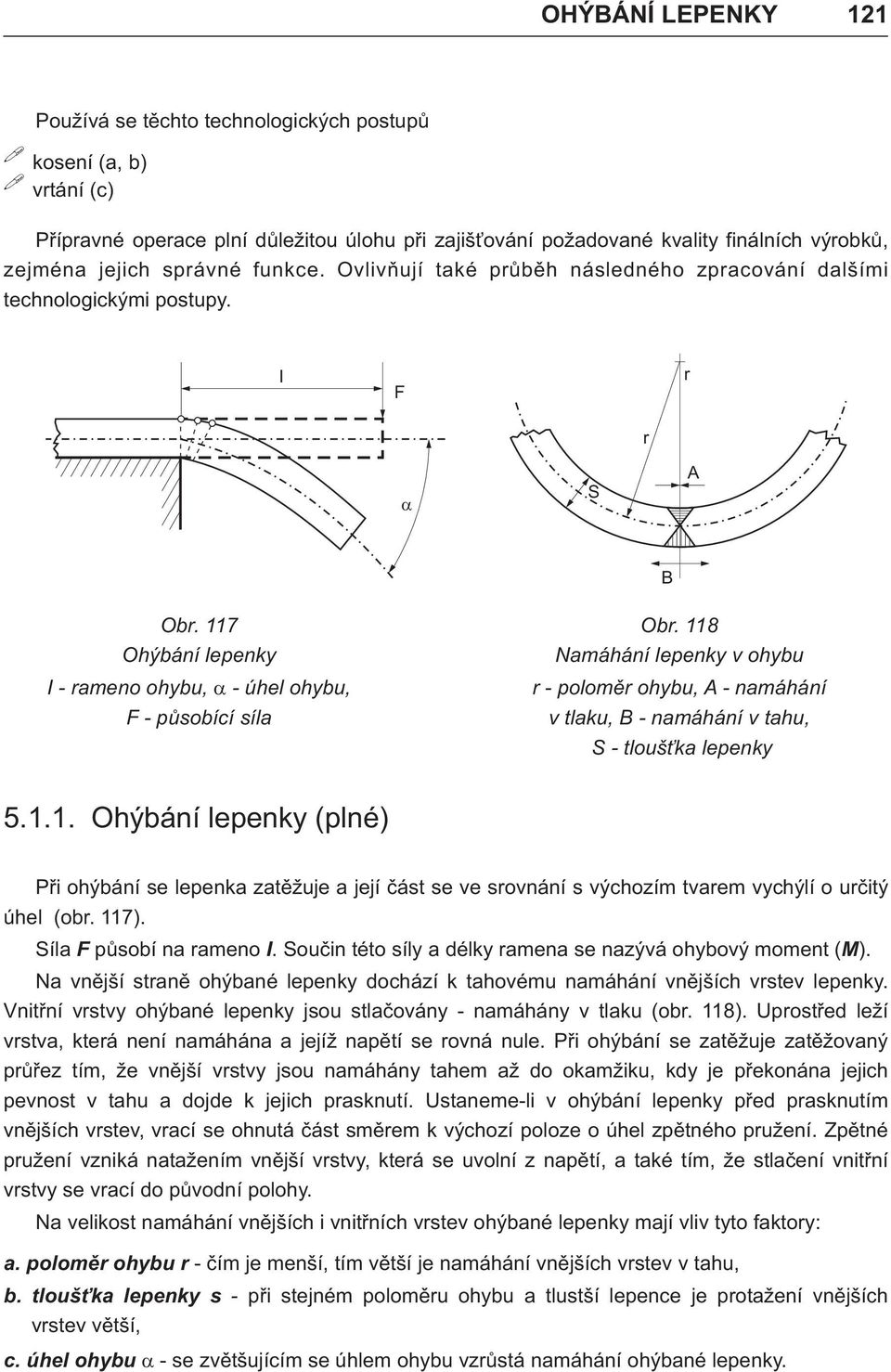

2 OHÝBÁNÍ LEPENKY 2 Používá se tìchto technologických postupù kosení (, b) vrtání (c) Pøíprvné operce plní dùležitou úlohu pøi zjiš ování poždovné kvlity finálních výrobkù, zejmén jejich správné funkce. Ovlivòují tké prùbìh následného zprcování dlšími technologickými postupy. I F r r S A B Obr. 7 Obr. 8 Ohýbání lepenky Nmáhání lepenky v ohybu I - rmeno ohybu, - úhel ohybu, r - polomìr ohybu, A - nmáhání F - pùsobící síl v tlku, B - nmáhání v thu, S - tlouš k lepenky 5... Ohýbání lepenky (plné) Pøi ohýbání se lepenk ztìžuje její èást se ve srovnání s výchozím tvrem vychýlí o urèitý úhel (obr. 7). Síl F pùsobí n rmeno I. Souèin této síly délky rmen se nzývá ohybový moment (M). N vnìjší strnì ohýbné lepenky dochází k thovému nmáhání vnìjších vrstev lepenky. Vnitøní vrstvy ohýbné lepenky jsou stlèovány - nmáhány v tlku (obr. 8). Uprostøed leží vrstv, která není nmáhán jejíž npìtí se rovná nule. Pøi ohýbání se ztìžuje ztìžovný prùøez tím, že vnìjší vrstvy jsou nmáhány them ž do okmžiku, kdy je pøekonán jejich pevnost v thu dojde k jejich prsknutí. Ustneme-li v ohýbání lepenky pøed prsknutím vnìjších vrstev, vrcí se ohnutá èást smìrem k výchozí poloze o úhel zpìtného pružení. Zpìtné pružení vzniká ntžením vnìjší vrstvy, která se uvolní z npìtí, tké tím, že stlèení vnitøní vrstvy se vrcí do pùvodní polohy. N velikost nmáhání vnìjších i vnitøních vrstev ohýbné lepenky mjí vliv tyto fktory:. polomìr ohybu r - èím je menší, tím vìtší je nmáhání vnìjších vrstev v thu, b. tlouš k lepenky s - pøi stejném polomìru ohybu tlustší lepence je protžení vnìjších vrstev vìtší, c. úhel ohybu - se zvìtšujícím se úhlem ohybu vzrùstá nmáhání ohýbné lepenky.

3 22 Pøi výrobì krtonáží se lepenk ohýbá ve velmi mlém polomìru (hrny krbic) nejen v úhlu ohybu 90, le i v úhlu 80. Ohýbá-li se lepenk pøes hrnu, dochází postupnì se zvìtšováním úhlu ohybu k prsknutí vnìjších vrstev. Prskliny se neprojevují v jedné lince ohybu, le neprvidelnì kolem ní. Neprvidelnost je vìtší pøi ohybu pøíèném ke smìru výroby než pøi ohýbání soubìžném se smìrem výroby. Úhel, pøi kterém dochází k prsknutí vnìjších vrstev, je rùzný podle druhu podle mechnických vlstností ohýbné lepenky. Z pøedpokldu, že støed polomìru oblouku leží n vnìjší strnì lepenky (obr. 9), je pøi úhlu ohybu 90 poždvek n protžení vnìjších vrstev Pøi úhlu ohybu 80 je poždvek n protžení e = p s. Ale vnìjší vrstvy lepenky tk prùtžné nejsou. e p = s 2 S S e S e Obr. 9 Protžení vnìjších vrstev lepenky pøi ohýbání Pøi ohýbání køehké lepenky dochází pøi vìtším úhlu ohybu k úplnému zlomu (sndno se láme npø. bílá ruèní lepenk). Pøi výrobì krtonáží je tøeb lepenku ohýbt tk, by v rovných linkách ohybu neprskl, by hrny mìly dostteènou pevnost by k ohybu postèil minimální síl. Tyto poždvky splòuje technologický postup vytváøení linek ohybu. Pøíprv linek ohybu n lepence se provádí nøezáváním, rýhováním, drážkováním žlábkováním Nøezávání Nøezávání je technologický postup, pøi kterém se vytváøí link ohybu nøíznutím vnìjších vrstev lepenky. Hloubk nøíznutí se pohybuje mezi polovinou ž tøemi ètvrtinmi tlouš ky lepenky (0,5 s ž 0,75 s). Nøezáváním se usndòuje ohyb lepenky tím, že vnìjší vrstvy, které by pøi ohybu nenøíznuté lepenky prskly v neprvidelných linkách, jsou ž do støední vrstvy nøíznuty v rovné lince. Nøíznutím se posunuje støed ohybu lepenky pøibližnì do poloviny zbývjících vrstev, tj. si do jedné ètvrtiny tlouš ky lepenky (0,25 s). Tím se zmenšuje nmáhání zbývjících vrstev lepenky n jednu ètvrtinu ve srovnání s podmínkmi pøi ohýbání lepenky nenøíznuté. Nøezáváním ztrácejí lepenky do znèné míry své pùvodní mechnické vlstnosti (pevnost v thu pevnost v prùtlku). Proto se tento postup používá jen tehdy, je-li snížená pevnost dostèující, nebo když se dlším zprcováním, npø. polepením pothem pøi výrobì potžené krtonáže, pevnost hrny opìt zvìtšuje. Nøezávání je nutné v pøípdì, kdy je tøeb dosáhnout pøesné, rovné ostré hrny ohýbné lepenky.

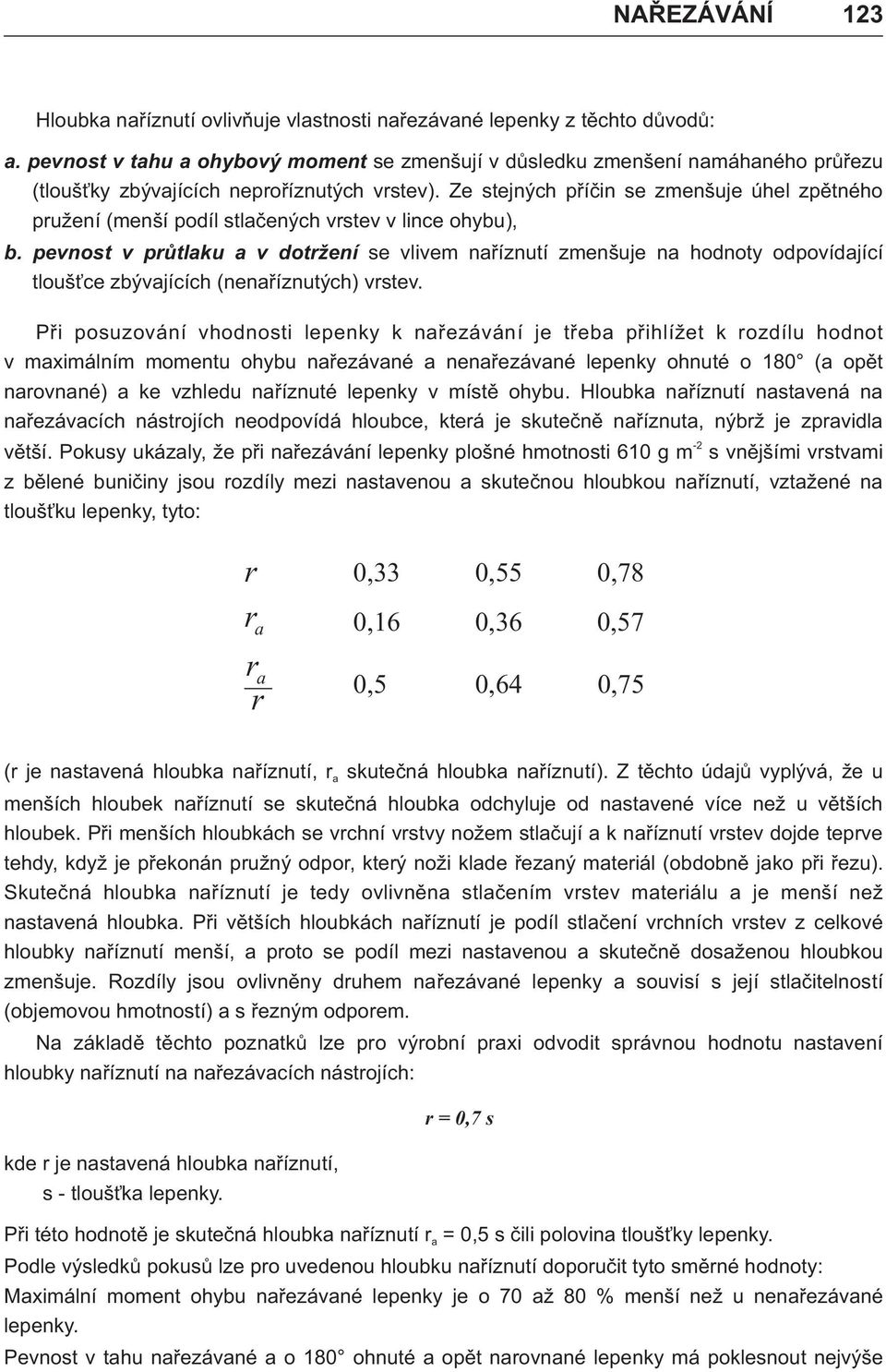

4 NAØEZÁVÁNÍ 23 Hloubk nøíznutí ovlivòuje vlstnosti nøezávné lepenky z tìchto dùvodù:. pevnost v thu ohybový moment se zmenšují v dùsledku zmenšení nmáhného prùøezu (tlouš ky zbývjících neproøíznutých vrstev). Ze stejných pøíèin se zmenšuje úhel zpìtného pružení (menší podíl stlèených vrstev v lince ohybu), b. pevnost v prùtlku v dotržení se vlivem nøíznutí zmenšuje n hodnoty odpovídjící tlouš ce zbývjících (nenøíznutých) vrstev. Pøi posuzování vhodnosti lepenky k nøezávání je tøeb pøihlížet k rozdílu hodnot v mximálním momentu ohybu nøezávné nenøezávné lepenky ohnuté o 80 ( opìt nrovnné) ke vzhledu nøíznuté lepenky v místì ohybu. Hloubk nøíznutí nstvená n nøezávcích nástrojích neodpovídá hloubce, která je skuteènì nøíznut, nýbrž je zprvidl -2 vìtší. Pokusy ukázly, že pøi nøezávání lepenky plošné hmotnosti 60 g m s vnìjšími vrstvmi z bìlené bunièiny jsou rozdíly mezi nstvenou skuteènou hloubkou nøíznutí, vztžené n tlouš ku lepenky, tyto: r 0,33 0,55 0,78 r r r 0,6 0,5 0,36 0,64 0,57 0,75 (r je nstvená hloubk nøíznutí, r skuteèná hloubk nøíznutí). Z tìchto údjù vyplývá, že u menších hloubek nøíznutí se skuteèná hloubk odchyluje od nstvené více než u vìtších hloubek. Pøi menších hloubkách se vrchní vrstvy nožem stlèují k nøíznutí vrstev dojde teprve tehdy, když je pøekonán pružný odpor, který noži klde øezný mteriál (obdobnì jko pøi øezu). Skuteèná hloubk nøíznutí je tedy ovlivnìn stlèením vrstev mteriálu je menší než nstvená hloubk. Pøi vìtších hloubkách nøíznutí je podíl stlèení vrchních vrstev z celkové hloubky nøíznutí menší, proto se podíl mezi nstvenou skuteènì dosženou hloubkou zmenšuje. Rozdíly jsou ovlivnìny druhem nøezávné lepenky souvisí s její stlèitelností (objemovou hmotností) s øezným odporem. N zákldì tìchto pozntkù lze pro výrobní prxi odvodit správnou hodnotu nstvení hloubky nøíznutí n nøezávcích nástrojích: kde r je nstvená hloubk nøíznutí, s - tlouš k lepenky. r = 0,7 s Pøi této hodnotì je skuteèná hloubk nøíznutí r = 0,5 s èili polovin tlouš ky lepenky. Podle výsledkù pokusù lze pro uvedenou hloubku nøíznutí doporuèit tyto smìrné hodnoty: Mximální moment ohybu nøezávné lepenky je o 70 ž 80 % menší než u nenøezávné lepenky. Pevnost v thu nøezávné o 80 ohnuté opìt nrovnné lepenky má poklesnout nejvýše

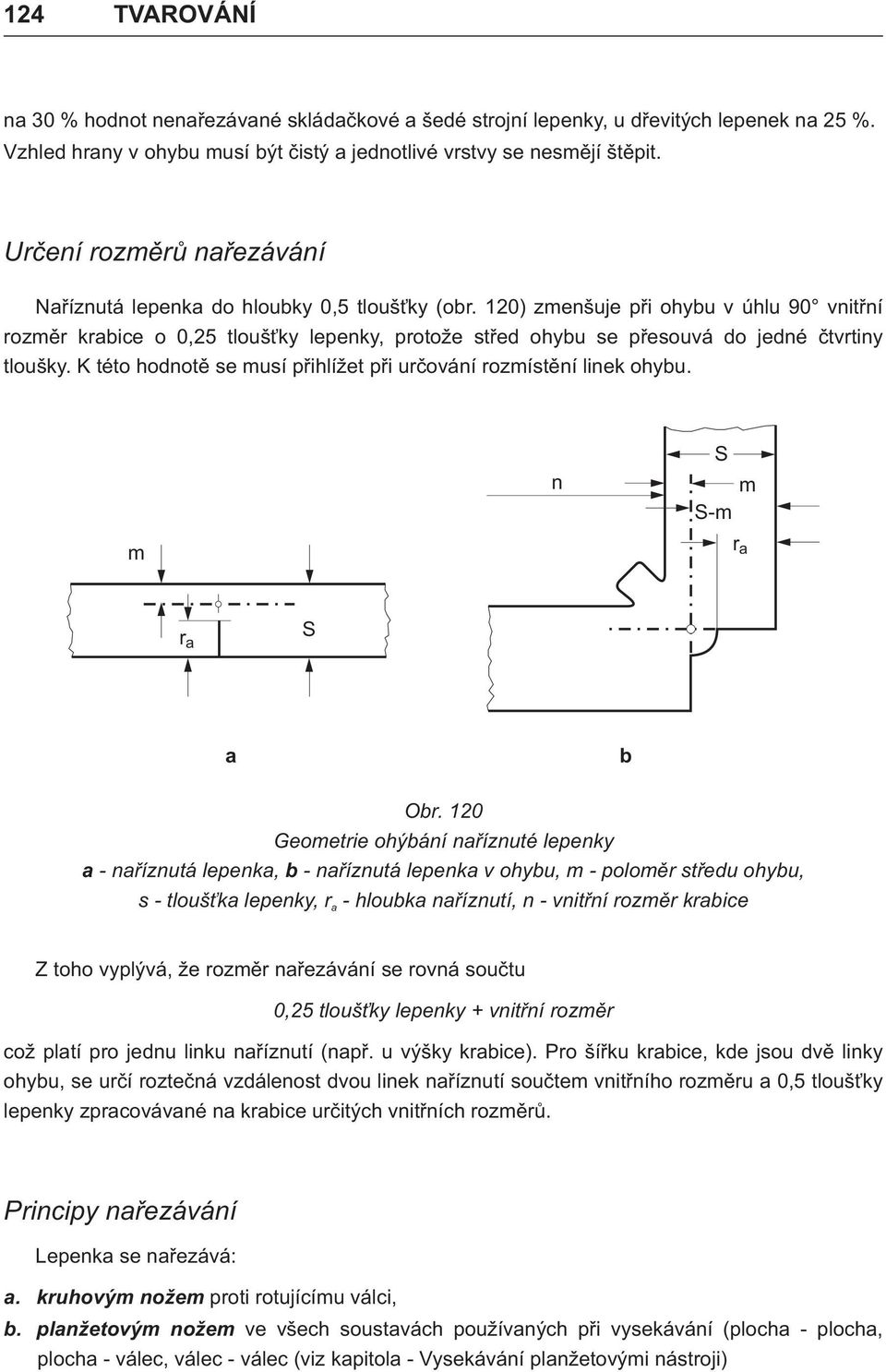

5 24 n 30 % hodnot nenøezávné skládèkové šedé strojní lepenky, u døevitých lepenek n 25 %. Vzhled hrny v ohybu musí být èistý jednotlivé vrstvy se nesmìjí štìpit. Urèení rozmìrù nøezávání Nøíznutá lepenk do hloubky 0,5 tlouš ky (obr. 20) zmenšuje pøi ohybu v úhlu 90 vnitøní rozmìr krbice o 0,25 tlouš ky lepenky, protože støed ohybu se pøesouvá do jedné ètvrtiny tloušky. K této hodnotì se musí pøihlížet pøi urèování rozmístìní linek ohybu. n S m S-m m r r S b Obr. 20 Geometrie ohýbání nøíznuté lepenky - nøíznutá lepenk, b - nøíznutá lepenk v ohybu, m - polomìr støedu ohybu, s - tlouš k lepenky, r - hloubk nøíznutí, n - vnitøní rozmìr krbice Z toho vyplývá, že rozmìr nøezávání se rovná souètu 0,25 tlouš ky lepenky + vnitøní rozmìr což pltí pro jednu linku nøíznutí (npø. u výšky krbice). Pro šíøku krbice, kde jsou dvì linky ohybu, se urèí rozteèná vzdálenost dvou linek nøíznutí souètem vnitøního rozmìru 0,5 tlouš ky lepenky zprcovávné n krbice urèitých vnitøních rozmìrù. Principy nøezávání Lepenk se nøezává:. kruhovým nožem proti rotujícímu válci, b. plnžetovým nožem ve všech soustvách používných pøi vysekávání (ploch - ploch, ploch - válec, válec - válec (viz kpitol - Vysekávání plnžetovými nástroji)

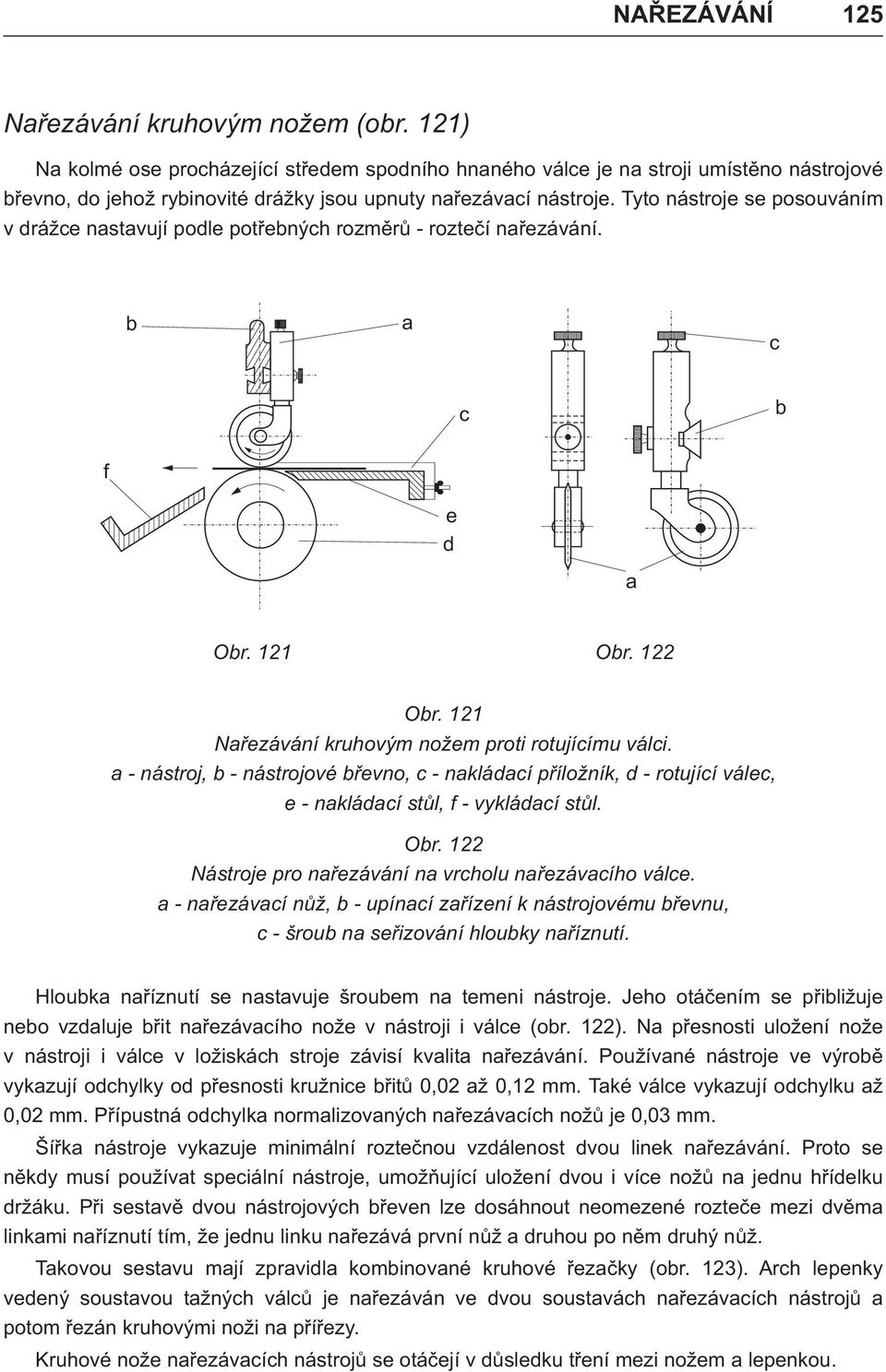

6 NAØEZÁVÁNÍ 25 Nøezávání kruhovým nožem (obr. 2) N kolmé ose procházející støedem spodního hnného válce je n stroji umístìno nástrojové bøevno, do jehož rybinovité drážky jsou upnuty nøezávcí nástroje. Tyto nástroje se posouváním v drážce nstvují podle potøebných rozmìrù - rozteèí nøezávání. b c c b f e d Obr. 2 Obr. 22 Obr. 2 Nøezávání kruhovým nožem proti rotujícímu válci. - nástroj, b - nástrojové bøevno, c - nkládcí pøíložník, d - rotující válec, e - nkládcí stùl, f - vykládcí stùl. Obr. 22 Nástroje pro nøezávání n vrcholu nøezávcího válce. - nøezávcí nùž, b - upíncí zøízení k nástrojovému bøevnu, c - šroub n seøizování hloubky nøíznutí. Hloubk nøíznutí se nstvuje šroubem n temeni nástroje. Jeho otáèením se pøibližuje nebo vzdluje bøit nøezávcího nože v nástroji i válce (obr. 22). N pøesnosti uložení nože v nástroji i válce v ložiskách stroje závisí kvlit nøezávání. Používné nástroje ve výrobì vykzují odchylky od pøesnosti kružnice bøitù 0,02 ž 0,2 mm. Tké válce vykzují odchylku ž 0,02 mm. Pøípustná odchylk normlizovných nøezávcích nožù je 0,03 mm. Šíøk nástroje vykzuje minimální rozteènou vzdálenost dvou linek nøezávání. Proto se nìkdy musí používt speciální nástroje, umožòující uložení dvou i více nožù n jednu høídelku držáku. Pøi sestvì dvou nástrojových bøeven lze dosáhnout neomezené rozteèe mezi dvìm linkmi nøíznutí tím, že jednu linku nøezává první nùž druhou po nìm druhý nùž. Tkovou sestvu mjí zprvidl kombinovné kruhové øezèky (obr. 23). Arch lepenky vedený soustvou tžných válcù je nøezáván ve dvou soustvách nøezávcích nástrojù potom øezán kruhovými noži n pøíøezy. Kruhové nože nøezávcích nástrojù se otáèejí v dùsledku tøení mezi nožem lepenkou.

7 26 d b d b c c c c e Obr. 23 Sestv nøezávcích nástrojù n kombinovné kruhové øezèce - kruhové nože, b - nøezávcí nástroje, c - tžné váleèky, d - nástrojová bøevn, e - spodní válce. Pøi nøezávání vlnité lepenky, kde by tøení v dùsledku prostorù mezi krycími vrstvmi zvlnìnou vrstvou bylo minimální vlny by se deformovly, se používjí speciální nøezávcí nástroje, optøené pohonem kruhovitých nožù. Obvodová rychlost rotujících nožù je vìtší než rychlost posunu nøezávné lepenky. Pøi broušení kruhových nøezávcích nožù se musí dbát n zchování pøesné kružnice jejich bøitù. Nøezávání plnžetovým nožem (obr. 24) K nøezávání se používjí normální vysekávcí plnžetové nože vszené do pøekližkové desky. Hloubk nøíznutí se uprvuje zbroušením nože n jeho temeni. Výšk nože se obrušuje rùznì podle tlouš ky vysekávné lepenky. Bìžné nøezávcí nože, pokud se dodávjí s oznèením jko nøezávcí, mjí výšku 23,4 mm, úhel bøitu 30 dvojstrnný bøit. Nože s vìtším úhlem bøitu vyždují pøíliš velkou øeznou sílu kromì toho jsou jimi nøíznuté vrstvy pøíliš stlèené. K nøezávání v soustvì blokových nástrojù (n vysekávcích utomtech) jsou vhodné nože s jednostrnným bøitem s úhlem 30. Bøit bývá pøerušen záøezy, by zeslbení nøezávné lepenky nebylo pøíliš velké. Nøezávání plnžetovými nástroji bude popsáno v kpitole pojednávjící o sdruženém vysekávání lepenek plnžetovými nástroji. Specifické øezné síly potøebné k nøezávání jsou témìø shodné se silmi potøebnými pro vysekávání (tb. 9).

8 NAØEZÁVÁNÍ 27 d b c f e d Obr. 24 Nøezávání plnžetovým nožem - pøekližková desk, b - vysekávcí nùž, c - nøezávcí nùž d - lepenk, e - podkldová desk, f - vyhzovè (pìnová pryž) Kvlit nøezávání Kvlit nøezávání se posuzuje jednk mìøením mechnických vlstností nøezávné lepenky, jednk zjiš ováním zmìn proti vlstnostem lepenky nenøezávné. Ve výrobní prxi se kvlit nøezávání zjiš uje vizuálnì po zlomení lepenky v lince ohybu o 90 o 80. Závdy vznikjí z rùzných pøíèin. Nestejnomìrná hloubk nøíznutí, projevující se místním prskáním (zlomením lepenky) v lince ohybu nebo nedostteèným nøíznutím prsknutím vrstev v nerovné pøímce ohybu, bývá nejèstìji zvinìn nestejnomìrnou tlouš kou nøezávné lepenky. V tom pøípdì je tøeb hloubku nøíznutí uprvit n hodnotu odpovídjící prùmìrné tlouš ce. Pøi pøíliš velkých rozdílech je úèelné zprcovt lepenku k jiným úèelùm. Projevuje-li se rozdílná hloubk nøíznutí v prvidelných rozteèích n délce linky ohybu, je to zpùsobeno porušením kružnice bøitu kruhového nože (nesprávným broušením, jehož výsledkem je eliptický tvr bøitu). Tkový nùž se musí pøebrousit nebo vymìnit z nový. Je-li nùž n nožovém høídeli uvolnìný, musí se jeho uložení oprvit nùž znovu nbrousit. Je-li tupý, je øez po pøehybu neostrý dochází místy k nerovnému pøehybu mimo linku nøíznutí. Pøíèiny lze hledt v nedostteèné hloubce nøíznutí lepenky. V tom pøípdì je tøeb nbrousit nùž, popø. zvìtšit hloubku nøíznutí.

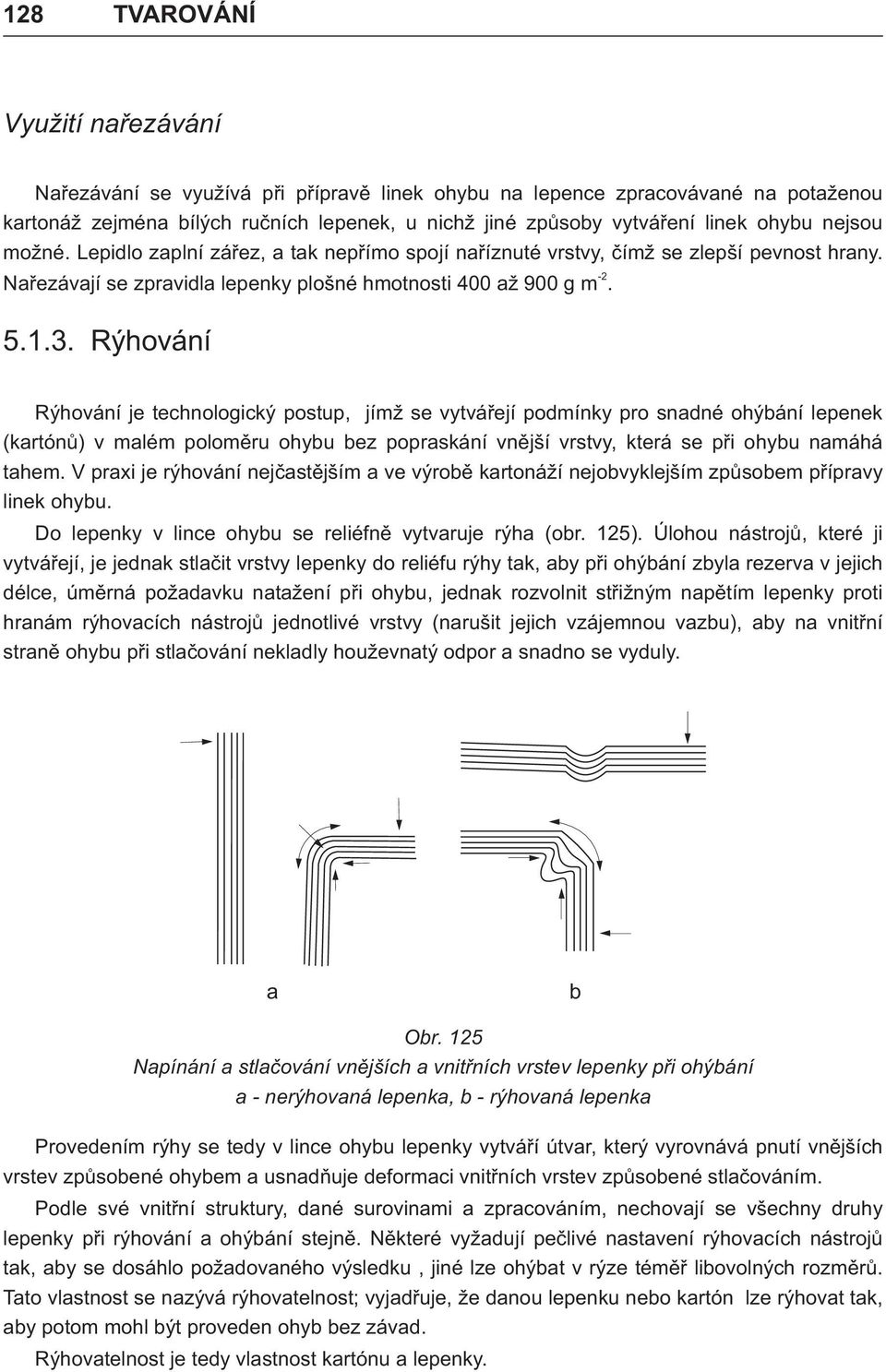

9 28 Využití nøezávání Nøezávání se využívá pøi pøíprvì linek ohybu n lepence zprcovávné n potženou krtonáž zejmén bílých ruèních lepenek, u nichž jiné zpùsoby vytváøení linek ohybu nejsou možné. Lepidlo zplní záøez, tk nepøímo spojí nøíznuté vrstvy, èímž se zlepší pevnost hrny. -2 Nøezávjí se zprvidl lepenky plošné hmotnosti 400 ž 900 g m Rýhování Rýhování je technologický postup, jímž se vytváøejí podmínky pro sndné ohýbání lepenek (krtónù) v mlém polomìru ohybu bez poprskání vnìjší vrstvy, která se pøi ohybu nmáhá them. V prxi je rýhování nejèstìjším ve výrobì krtonáží nejobvyklejším zpùsobem pøíprvy linek ohybu. Do lepenky v lince ohybu se reliéfnì vytvruje rýh (obr. 25). Úlohou nástrojù, které ji vytváøejí, je jednk stlèit vrstvy lepenky do reliéfu rýhy tk, by pøi ohýbání zbyl rezerv v jejich délce, úmìrná poždvku ntžení pøi ohybu, jednk rozvolnit støižným npìtím lepenky proti hrnám rýhovcích nástrojù jednotlivé vrstvy (nrušit jejich vzájemnou vzbu), by n vnitøní strnì ohybu pøi stlèování nekldly houževntý odpor sndno se vyduly. b Obr. 25 Npínání stlèování vnìjších vnitøních vrstev lepenky pøi ohýbání - nerýhovná lepenk, b - rýhovná lepenk Provedením rýhy se tedy v lince ohybu lepenky vytváøí útvr, který vyrovnává pnutí vnìjších vrstev zpùsobené ohybem usndòuje deformci vnitøních vrstev zpùsobené stlèováním. Podle své vnitøní struktury, dné surovinmi zprcováním, nechovjí se všechny druhy lepenky pøi rýhování ohýbání stejnì. Nìkteré vyždují peèlivé nstvení rýhovcích nástrojù tk, by se dosáhlo poždovného výsledku, jiné lze ohýbt v rýze témìø libovolných rozmìrù. Tto vlstnost se nzývá rýhovtelnost; vyjdøuje, že dnou lepenku nebo krtón lze rýhovt tk, by potom mohl být proveden ohyb bez závd. Rýhovtelnost je tedy vlstnost krtónu lepenky.

10 RÝHOVÁNÍ 29 Rýhovtelnost krtónu nebo lepenky je tím lepší:. èím sndnìjší lze vytvoøit rýhu umožòující bezvdné ohýbání b. èím více lze lepenku pøi vytváøení rýhy nmáht, niž dojde již pøi rýhování k jejímu prskání. Z toho vyplývá, že k dokonlému ohýbání je pøi vytváøení rýhy u rùzných druhù lepenky zpotøebí rùznì velkého nmáhání. Rýhovtelnost mùže být tedy velmi rùzná. V bìžné prxi se rýhovtelnost zjiš uje pomocí speciálních zkušebních pøístrojù pøi rýhování lepenky n rýhovcích strojích. Lepenk se pk oznèuje jko dobøe rýhovtelná, obtížnì rýhovtelná nebo nerýhovtelná. V technologii výroby oblù všk nelze s touto prxí vystèit. Rýhováním se zhoršují mechnické vlstnosti lepenky v lince ohybu v dùsledku protžení vrchních vrstev pøi reliéfním tvrování rýhy i uvolnìním vzájemné vzby jednotlivých vrstev. Rozsh zhoršení tìchto vlstností závisí n velikosti nmáhání, kterému je lepenk vystven již pøi vytváøení rýhy. Je-li nmáhání mlé, má rýh zprvidl nedostteèné proporce pøi ohybu dochází k prskání vnìjších vrstev, což pochopitelì zhoršuje pevnost lepenky v ohybu. Je-li nmáhání ndmìrné, prskjí vrstvy již pøi vytváøení rýhy. Provede-li se rýhování dné lepenky pøi rùzných šíøkách i hloubkách rýhy zjiš uje-li se po ohnutí o 80 její pevnost v thu v prùtlku v lince ohybu, vyplyne ze zjiš ených údjù, že se tyto vlstnosti pøi tkovém záshu vždy zhoršují, že zhoršení je pøi rùzných hloubkách šíøkách rýhy znènì rozdílné. Z toho vyplývá, že lze u kždé lepenky volit tkové proporce rýhy, by se mohl ohýbt bez viditelného poškození by se pøitom její pevnost v ohybu pøíliš nezmenšil. Mechnizce blících procesù, zvádìní utomtických strojù n blení dávek zboží, klde n kvlitu rýhování lepenek nìkteré dlší poždvky, jejichž splnìní je podmínkou úspìšné funkce tìchto utomtù. Jde npø. o sílu potøebnou k ohybu lepenky (mechnické rozložení skládèky), dále o úhel zpìtného pružení, tj. úhel, o který se ohnutý díl lepenky vrcí zpìt. Pøitom jsou mnohdy rozhodující síl rychlost, pøi kterých zpìtné pružení probíhá. Dùležitým poždvkem je též pøesné ostré ohnutí v lince ohybu, zchovávjící prlelnost linek pro správné tvrování geometricky pøesných útvrù krtonáží. Zjíš ování rýhovtelnosti lepenek ptøí do oblsti zkušebních metod. Pøi zkoušení rýhovtelnosti lepenek se všk nezjíš uje pouze rýhovtelnost jko vlstnost, le tké podmínky, pøi kterých lze dosáhnout optimálních výsledkù. N zákldì znlosti tìchto definovtelných podmínek se pk urèují technologické prmetry pro vlstní rýhování. Prùbìh vytváøení rýhy (obr. 26) závisí n tìchto èinitelích: n tlouštce lepenky s, n rozteèi rýhovcích hrn mtrice m n šíøce rýhovcího nástroje n n hloubce ztlèení lepenky do mtrice h n hloubce drážky mtrice e n rychlosti pohybu rýhovcího nástroje proti rýhovné lepence, n mechnických vlstnostech lepenky.

11 30 V h k n k s m e 0 nm Obr. 26 Schém vytvoøení rýhy v lepence pomocí nástrojù s - tlouš k lepenky, m - rozteè rýhovcích hrn mtrice, n - šíøk rýhovcího nástroje, h - hloubk ztlèení lepenky do mtrice, e - hloubk drážky mtrice O - os vedení nástrojù, v - výšk rýhovcího nástroje, k - stžení lepenky nm Hloubk ztlèení lepenky do mtrice h nemùže být vìtší než hloubk drážky mtrice e. Pøi pøekroèení této výšky dochází k mechnickému poškození lepenky v lince ohybu. Nstvení rýhovcích nástrojù je u rùzných zpùsobù rýhovní rùzné. Pøi vytváøení rýhy jde o plstickou deformci, pøi které je tvrovná lepenk nmáhán v thu. Upltòuje se pøi ní sthování lepenky ze strn do rýhy (pro vytvoøení rýhy). Prùbìh tohoto sthování je n poèátku vytváøení jedné rýhy n pøíøezu pomìrnì sndný, nebo posuv lepenky je brždìn pouze mlým tøením ploch lepenky o podložku. Se stoupjícím tlkem rýhovcích nástrojù tøení vzrùstá zbròuje plynulému sthování. V dlší fázi dochází k zblokování lepenky tlkem nástrojù pøi dlším tvrování rýhy již nstává protžení, které se projevuje pøedevším nd hrnmi rýhovcí drážky. Toto protžení má rozhodující vliv n mechnické vlstnosti lepenky v lince ohybu. Je závislé n tlouš ce lepenky bývá tím vìtší, èím menší je rozteè rýhovcích hrn (mtrice) èím vìtší je hloubk lepenky stlèené do rýhy. Sthování lepenky do rýhy ovlivòuje (zmenšuje) rozmìry pøíøezu. Pokusy bylo prokázáno, že stžení lepenky, vztžené k její tlouš ce, èiní: Rozteè rýhovcích hrn (šíøk rýhy) 5 s 4 s 3 s 5 s 4 s 3 s Hloubk rýhy,0 s,0 s,0 s,4 s,4 s,4 s Stžení k 0,50 s 0,65 s 0,83 s 0,90 s,5 s,55 s Pøi souèsném vytváøení dvou nebo více prlelních rýh v mlých rozteèích mùže ke sthování lepenky dojít u kždé rýhy pouze z jedné (volné, vnìjší) strny. Sthování

12 RÝHOVÁNÍ 3 z vnitøních strn (mezi nástroji) není možné. Tvrování rýhy z tìchto strn se dìje n úkor protžení lepenky. Nemá-li lepenk nebo krtón dostteènou prùtžnost, dochází k prskání v místech proti rýhovcím hrnám i pøi zcel správném seøízení rýhovcích nástrojù. Mnohdy tedy nelze provádìt souèsnì více rýh n jednom rchu lepenky (zejmén u tlustých lepenek). Protžení mezi dvìm soustvmi nástrojù probíhá souèsnì n obì strny do okmžiku zblokování lepenky tøením s nástroji v pøítlku. V dùsledku protžení se zhoršuje pevnost lepenky. Velikost protžení lepenky (v %) v pøíèném v podélném smìru urèuje minimální možnou vzdálenost dvou rýh, pøi které lze ještì zjistit prùbìh rýhování, by pøi nìm nedocházelo k prskání lepenky by ztrát mechnických vlstnost byl mlá. (Pøíkld: Vykzuje-li lepenk protžení % pro vytvoøení rýhy dných rozmìrù je tøeb stžení k = 0,5 s, odpovídá minimální vzdálenost dvou rýh, pøi níž lze optimálnì rýhovt, pdesátinásobku tlouš ky lepenky.) Ve výrobní prxi je tøeb zkoušet rýhovtelnost lepenek pøedevším proto, by se mohly pøesnì reprodukovt rýhy definovných rozmìrù. Pøitom je dùležité, by zkušební metod co nejvíce npodobil zpùsob rýhování n zprcovtelských strojích. Pro urèení kvlity rýhy v lepence jsou chrkteristické tyto zjistitelné mìøitelné hodnoty: bezvdný symetrycký ohyb lepenky v lince ohybu o 80, niž by došlo k prskání vnìjších vrstev, zbytková odolnost lepenky pøi ohýbání v lince ohybu, síl úhel zpìtného pružení, mechnická pevnost rýhovné ohnuté lepenky (pevnost hrny). Pro zprcovtelnost lepenky rýhováním se zjiš uje její rýhovtelnost v urèené oblsti rýhovtelnosti, která je vymezen pomìrem m : h, tj. pomìrem šíøky nástrojové mtrice k hloubce lepenky ztlèené rýhovcím nástrojem do mtrice. Jsou používány rùzné pøístroje pro zjiš ování rýhovtelnosti, n kterých lze mìøit uvedené proporce, zkoumt kvlitu rýhy linky ohybu zjiš ovt, pøi kterých proporcích je lepenk dobøe rýhovtelná v lince ohybu neprská. Z hledisk potøeb výrobní prxe dobøe vyhovovl pøístroj PATRA (obr. 27), nebo reprodukuje podmínky rýhování plnžetovými nástroji, které jsou ve výrobì krtonáží nejrozšíøenìjší. Pøístroj umožòuje zmìnu rozteèe rýhovcích hrn, výmìnu rýhovcího nástroje (vrici šíøky i profilu), zmìnu hloubky vtlèení lepenky do rýhy, hloubky drážky mtrice i rychlosti pohybu rýhovcích nástroje Obr. 27 Schém principu pøístroje n zjiš ování rýhovtelnosti - rýhovcí nástroj, 2 - zákldní desk, 3 - ocelové desky, 4 - vložk (podložk), 5 - vymìnitelné vložky, 6 - blok, 7 - výstupek, 8 - rotující kotouè

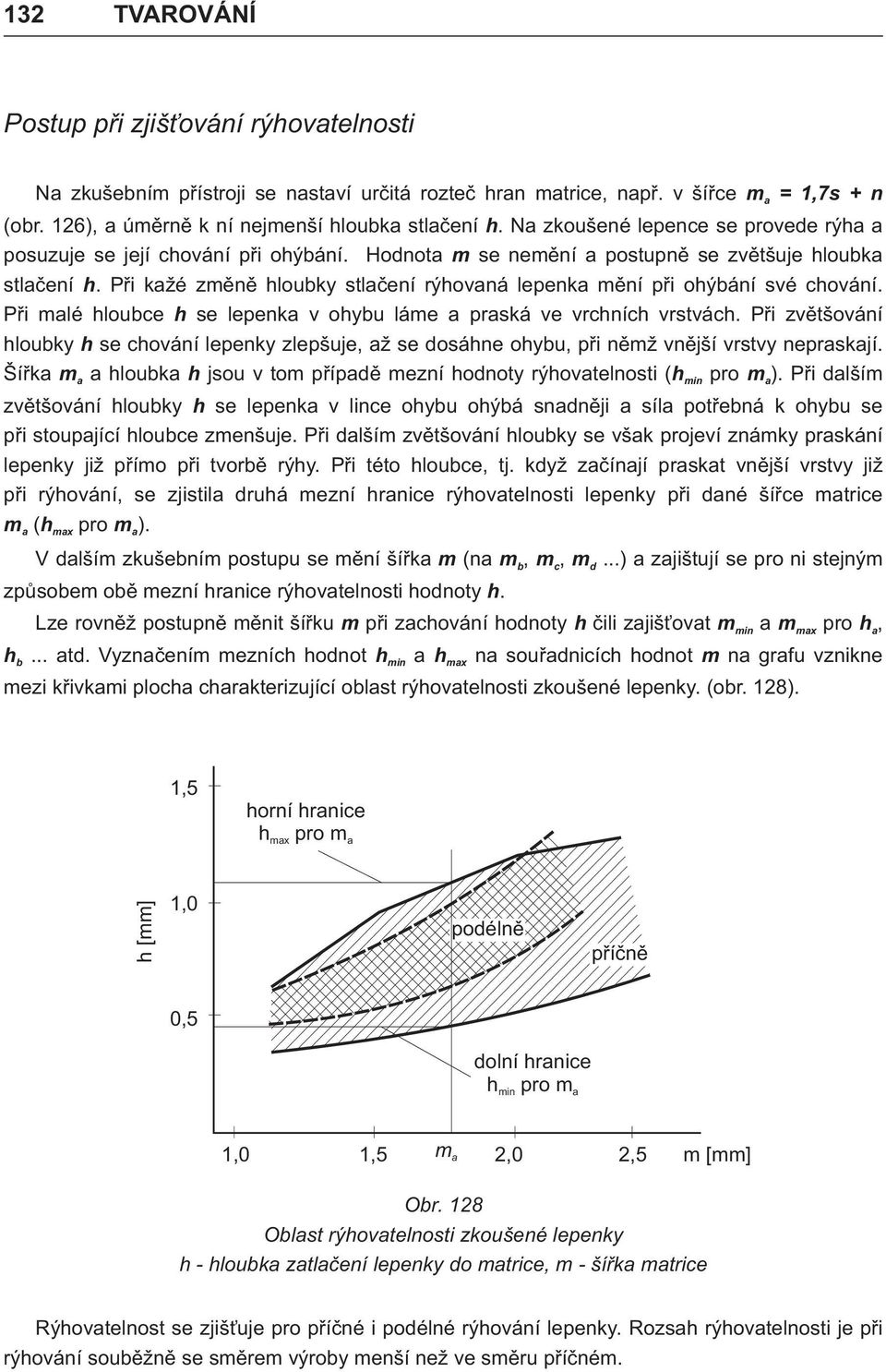

13 32 Postup pøi zjiš ování rýhovtelnosti N zkušebním pøístroji se nství urèitá rozteè hrn mtrice, npø. v šíøce m =,7s + n (obr. 26), úmìrnì k ní nejmenší hloubk stlèení h. N zkoušené lepence se provede rýh posuzuje se její chování pøi ohýbání. Hodnot m se nemìní postupnì se zvìtšuje hloubk stlèení h. Pøi kžé zmìnì hloubky stlèení rýhovná lepenk mìní pøi ohýbání své chování. Pøi mlé hloubce h se lepenk v ohybu láme prská ve vrchních vrstvách. Pøi zvìtšování hloubky h se chování lepenky zlepšuje, ž se dosáhne ohybu, pøi nìmž vnìjší vrstvy neprskjí. Šíøk m hloubk h jsou v tom pøípdì mezní hodnoty rýhovtelnosti (h pro m ). Pøi dlším min zvìtšování hloubky h se lepenk v lince ohybu ohýbá sndnìji síl potøebná k ohybu se pøi stoupjící hloubce zmenšuje. Pøi dlším zvìtšování hloubky se všk projeví známky prskání lepenky již pøímo pøi tvorbì rýhy. Pøi této hloubce, tj. když zèínjí prskt vnìjší vrstvy již pøi rýhování, se zjistil druhá mezní hrnice rýhovtelnosti lepenky pøi dné šíøce mtrice m (h pro m ). mx V dlším zkušebním postupu se mìní šíøk m (n m, m, m...) zjištují se pro ni stejným b c d zpùsobem obì mezní hrnice rýhovtelnosti hodnoty h. Lze rovnìž postupnì mìnit šíøku m pøi zchování hodnoty h èili zjiš ovt m m pro h, min mx h... td. Vyznèením mezních hodnot h h n souødnicích hodnot m n grfu vznikne b min mx mezi køivkmi ploch chrkterizující oblst rýhovtelnosti zkoušené lepenky. (obr. 28).,5 horní hrnice h pro m mx h [mm],0 podélnì pøíènì 0,5 dolní hrnice h pro m min m,0,5 2,0 2,5 m [mm] Obr. 28 Oblst rýhovtelnosti zkoušené lepenky h - hloubk ztlèení lepenky do mtrice, m - šíøk mtrice Rýhovtelnost se zjiš uje pro pøíèné i podélné rýhování lepenky. Rozsh rýhovtelnosti je pøi rýhování soubìžnì se smìrem výroby menší než ve smìru pøíèném.

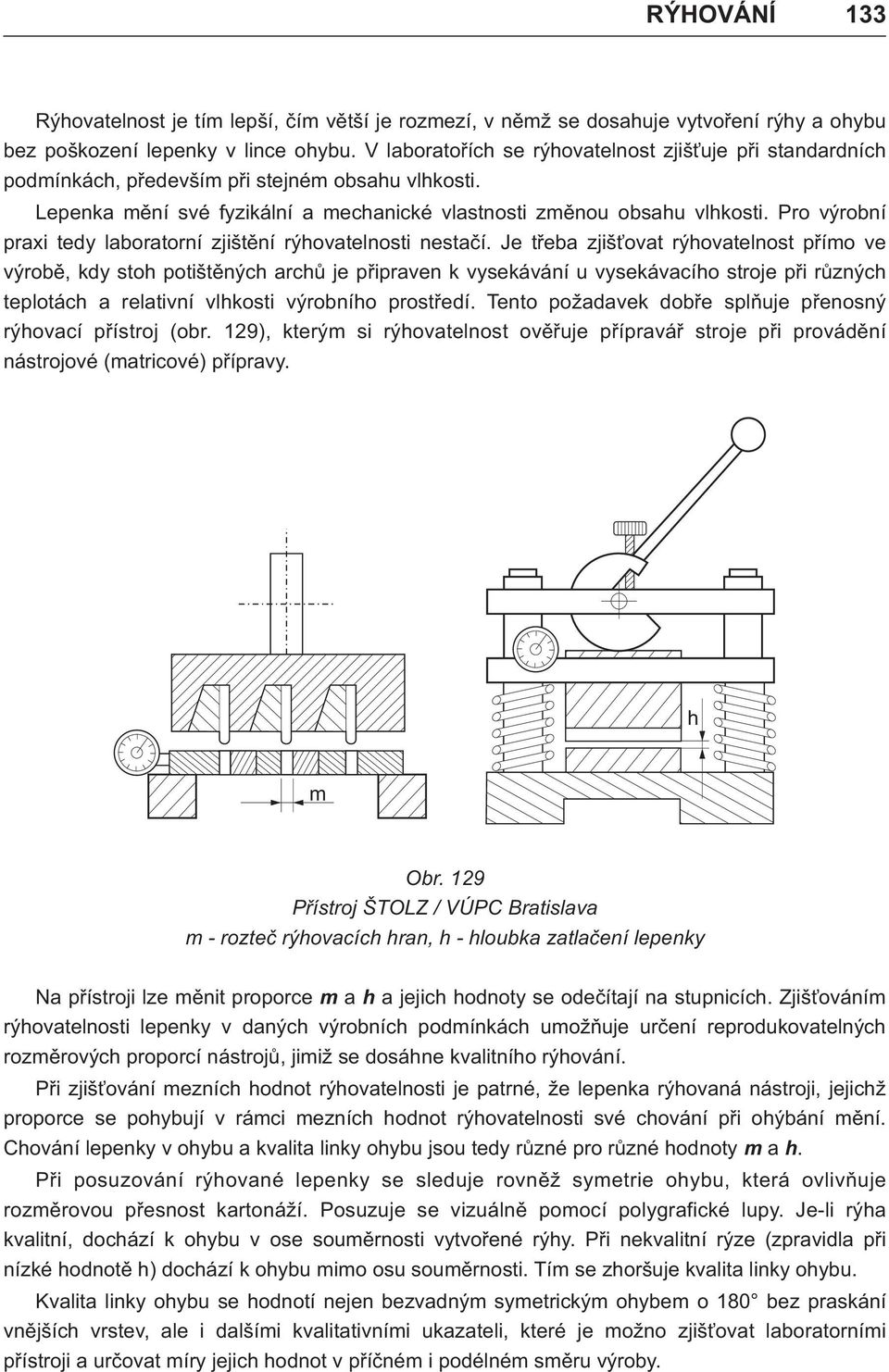

14 RÝHOVÁNÍ 33 Rýhovtelnost je tím lepší, èím vìtší je rozmezí, v nìmž se doshuje vytvoøení rýhy ohybu bez poškození lepenky v lince ohybu. V lbortoøích se rýhovtelnost zjiš uje pøi stndrdních podmínkách, pøedevším pøi stejném obshu vlhkosti. Lepenk mìní své fyzikální mechnické vlstnosti zmìnou obshu vlhkosti. Pro výrobní prxi tedy lbortorní zjištìní rýhovtelnosti nestèí. Je tøeb zjiš ovt rýhovtelnost pøímo ve výrobì, kdy stoh potištìných rchù je pøiprven k vysekávání u vysekávcího stroje pøi rùzných teplotách reltivní vlhkosti výrobního prostøedí. Tento poždvek dobøe splòuje pøenosný rýhovcí pøístroj (obr. 29), kterým si rýhovtelnost ovìøuje pøíprváø stroje pøi provádìní nástrojové (mtricové) pøíprvy. h m Obr. 29 Pøístroj ŠTOLZ / VÚPC Brtislv m - rozteè rýhovcích hrn, h - hloubk ztlèení lepenky N pøístroji lze mìnit proporce m h jejich hodnoty se odeèítjí n stupnicích. Zjiš ováním rýhovtelnosti lepenky v dných výrobních podmínkách umožòuje urèení reprodukovtelných rozmìrových proporcí nástrojù, jimiž se dosáhne kvlitního rýhování. Pøi zjiš ování mezních hodnot rýhovtelnosti je ptrné, že lepenk rýhovná nástroji, jejichž proporce se pohybují v rámci mezních hodnot rýhovtelnosti své chování pøi ohýbání mìní. Chování lepenky v ohybu kvlit linky ohybu jsou tedy rùzné pro rùzné hodnoty m h. Pøi posuzování rýhovné lepenky se sleduje rovnìž symetrie ohybu, která ovlivòuje rozmìrovou pøesnost krtonáží. Posuzuje se vizuálnì pomocí polygrfické lupy. Je-li rýh kvlitní, dochází k ohybu v ose soumìrnosti vytvoøené rýhy. Pøi nekvlitní rýze (zprvidl pøi nízké hodnotì h) dochází k ohybu mimo osu soumìrnosti. Tím se zhoršuje kvlit linky ohybu. Kvlit linky ohybu se hodnotí nejen bezvdným symetrickým ohybem o 80 bez prskání vnìjších vrstev, le i dlšími kvlittivními ukzteli, které je možno zjiš ovt lbortorními pøístroji urèovt míry jejich hodnot v pøíèném i podélném smìru výroby.

15 34 Jsou to:. Zbytková odolnost v lince ohybu, tj. síl potøebná k ohybu lepenky v lince ohybu vymezené rýhou. Kvlittivní mírou zbytkové odolnosti je procentní podíl síly pro ohnutí v lince ohybu síly potøebné pro ohyb téže lepenky mimo rýhu: kde Z - zbytková odolnost v ohybu (%), 0 F - síl potøebná k ohybu rýhovné lepenky (N), F - síl potøebná k ohybu nerýhovné lepenky (N). 2 Zkouší se n zkušebních pøístrojích Lorentzen-Wettres. Zbytková odolnost v ohybu pøímo ovlivòuje pøi dlším zprcování pøíøezù n slepovcích strojích rozmìrovou pøesnost krtonáží. Je jednou z dùležitých vlstností hotových krtonáží upltòující se pøi mechnickém rozkládání uzvírání nplnìných krtonáží n blicích utomtech. Z hledisk funkce utomtù je výhodnìjší, je-li procento zbytkové odolnosti v ohybu co nejnižší. 2. Síl zpìtného pružení, tj. síl, která vzniká pøi ohybovém momentu tžným npìtím vnìjších vrstev lepenky odporem stlèovných vnitøních vrstev lepenky v lince ohybu pøi ohýbání v rýze. Je chrkterizován úhlem, o který se zpìtnì odchýlí lepenk ohnutá v lince ohybu o 80, je-li uvolnìn z ohybového pøítlku (obr. 30). Z hledisk dlšího zprcování použití lepenkového pøíøezu jsou dùležitá síl rychlost, pøi nichž zpìtné pružení probíhá. Upltòují se pøi slepování krbic n slepovcím stroji i pøi slepování klop uzávìru n blicích utomtech. Zpìtné pružení deformuje geometrii tvru krbic, vydouvá boèní stìny zobluje sousední plochy linek ohybu, což èiní znèné potíže pøi rozkládání doprvì krbic v mechnizovném procesu plnìní uzvírání. Mír zpìtného pružení je ovlivnìn množstvím vzeb, které zùtávjí mezi jednotlivými vrstvmi i pøi setrvlé deformci lepenky vytvoøenou rýhou. Zpìtné pružení lze zmenšit slisováním lepenky v ohybu. Tím dochází k omezení, nebo i ke zrušení pnutí odporu vrstev lepenky, které zpìtné pružení vyvolávjí. Dochází všk tké k deformci vláknité struktury v pøehybu, tím k výrznému zhoršení mechnické pevnosti lepenky v lince ohybu. Z 0 F = 00 (%) F 2 3. Mechnická pevnost lepenky v lince ohybu, tj. pevnost lepenky v rýhovné lince ohybu po provedeném ohybu o 80, se vyjdøuje zbytkovou pevností v prùtlku nebo zbytkovou pevností v thu. Rýhováním se vždy zhoršují mechnické vlstnosti lepenky v lince ohybu. Je to dùsledkem mechnického záshu do lepenky, protžením vrstev pøi tvrování reliéfu rýhy i uvolnìním vzby mezi jednotlivými vrstvmi. Pøi ohybu o 80 potom dochází k vìtšímu nebo menšímu npínání vnìjších vrstev ke strukturální deformci vrstvené soustvy vypouknutím vnitøních vrstev do linky ohybu. V lince ohybu vzniká nejslbší místo mechnické pevnosti lepenky. Mimo oblst rýhovtelnosti dochází ke zhoršení

16 RÝHOVÁNÍ 35 mechnických vlstností prskáním vrstev lepenky nedostteènì rýhovné nebo pøímo poškozené rýhovcími nástroji. Ztráty n mechnické pevnosti v oblsti rýhovtelnosti jsou menší, nebo zde dochází k ohybu bez poškození lepenky. b Obr. 30 Geometrie ohybu lepenky - ohnutí lepenky o 80, b - smovolné zpìtné odchýlení Ztráty n mechnické pevnosti pøi rýhování jsou rozdílné. Bylo by možno usuzovt, že k nejmenším ztrátám dochází nìkde uprostøed rozshu rýhovtelnosti, kde je hrnice mezi obìm smìry vlivù zhoršujících mechnické vlstnosti. Potvrzují to i nìkteré zkoušky provádìné ve výzkumných lbortoøích. Chrkterizující kvntittivní mírou pevnosti lepenky v lince ohybu je zbytková pevnost v prùtlku, která udává procentuální podíl pevnosti v prùtlku lepenky rýhovné ohnuté o 80 pevnosti lepenky nerýhovné. Z p = P. 00 (%) P 2 kde Z je zbytková odolnost v prùtlku (%), p P - pevnost v prùtlku rýhovné ohnuté lepenky o 80 (kp), P - pevnost v prùtlku nerýhovné lepenky (kp) 2 Mechnická pevnost linky ohybu ovlivòuje konstrukèní stbilitu krbice, její vzpìrovou pevnost urèuje odolnost proti tlku pùsobenému nplnìným zbožím pøi pádu mnipulci, pøi vibrcích bìhem doprvy i proti tlku zpùsobenému stohováním bleného zboží.

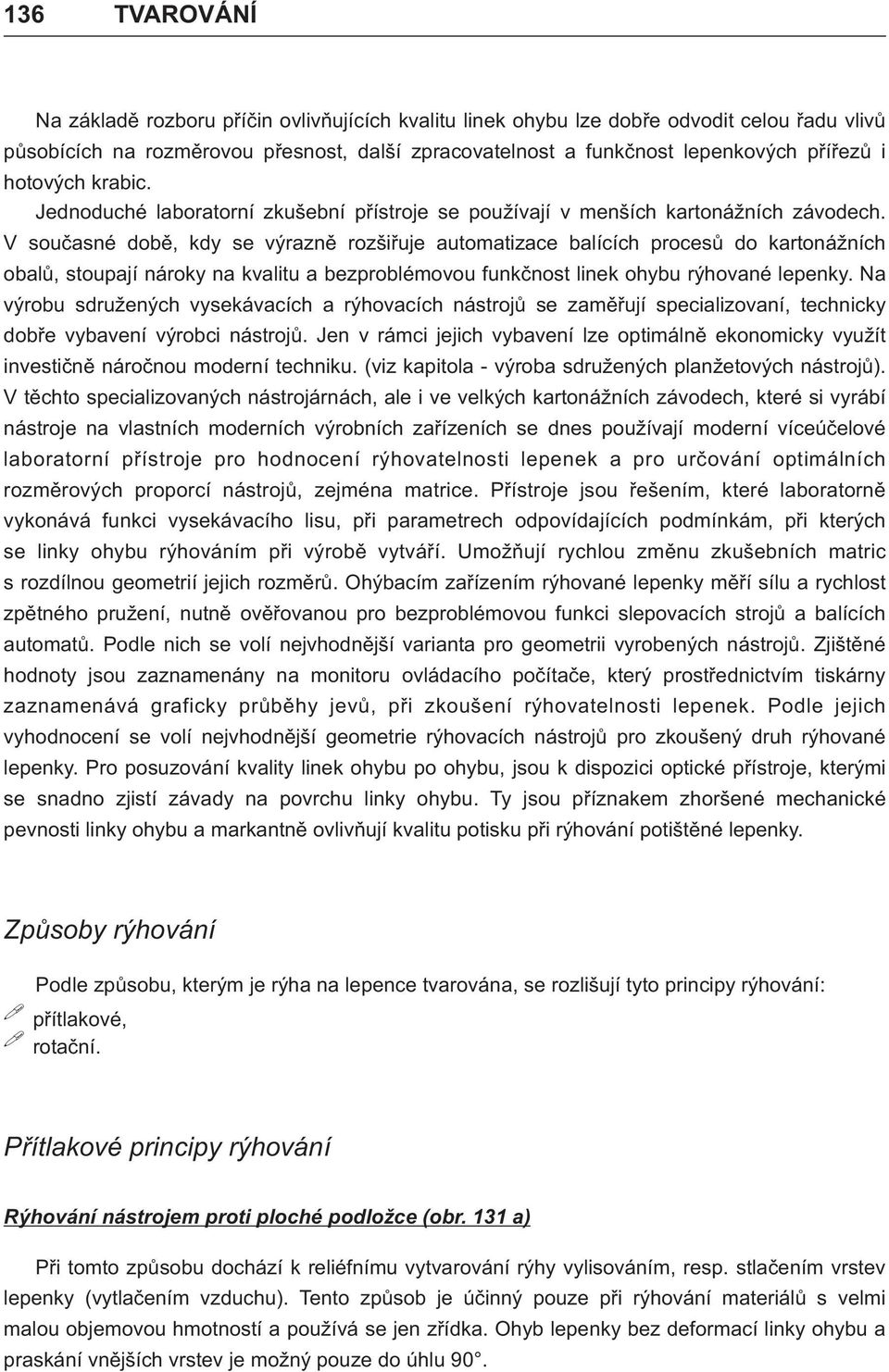

17 36 N zákldì rozboru pøíèin ovlivòujících kvlitu linek ohybu lze dobøe odvodit celou ødu vlivù pùsobících n rozmìrovou pøesnost, dlší zprcovtelnost funkènost lepenkových pøíøezù i hotových krbic. Jednoduché lbortorní zkušební pøístroje se používjí v menších krtonážních závodech. V souèsné dobì, kdy se výrznì rozšiøuje utomtizce blících procesù do krtonážních oblù, stoupjí nároky n kvlitu bezproblémovou funkènost linek ohybu rýhovné lepenky. N výrobu sdružených vysekávcích rýhovcích nástrojù se zmìøují specilizovní, technicky dobøe vybvení výrobci nástrojù. Jen v rámci jejich vybvení lze optimálnì ekonomicky využít investiènì nároènou moderní techniku. (viz kpitol - výrob sdružených plnžetových nástrojù). V tìchto specilizovných nástrojárnách, le i ve velkých krtonážních závodech, které si vyrábí nástroje n vlstních moderních výrobních zøízeních se dnes používjí moderní víceúèelové lbortorní pøístroje pro hodnocení rýhovtelnosti lepenek pro urèování optimálních rozmìrových proporcí nástrojù, zejmén mtrice. Pøístroje jsou øešením, které lbortornì vykonává funkci vysekávcího lisu, pøi prmetrech odpovídjících podmínkám, pøi kterých se linky ohybu rýhováním pøi výrobì vytváøí. Umožòují rychlou zmìnu zkušebních mtric s rozdílnou geometrií jejich rozmìrù. Ohýbcím zøízením rýhovné lepenky mìøí sílu rychlost zpìtného pružení, nutnì ovìøovnou pro bezproblémovou funkci slepovcích strojù blících utomtù. Podle nich se volí nejvhodnìjší vrint pro geometrii vyrobených nástrojù. Zjištìné hodnoty jsou zznmenány n monitoru ovládcího poèítèe, který prostøednictvím tiskárny zznmenává grficky prùbìhy jevù, pøi zkoušení rýhovtelnosti lepenek. Podle jejich vyhodnocení se volí nejvhodnìjší geometrie rýhovcích nástrojù pro zkoušený druh rýhovné lepenky. Pro posuzování kvlity linek ohybu po ohybu, jsou k dispozici optické pøístroje, kterými se sndno zjistí závdy n povrchu linky ohybu. Ty jsou pøíznkem zhoršené mechnické pevnosti linky ohybu mrkntnì ovlivòují kvlitu potisku pøi rýhování potištìné lepenky. Zpùsoby rýhování Podle zpùsobu, kterým je rýh n lepence tvrován, se rozlišují tyto principy rýhování: pøítlkové, rotèní. Pøítlkové principy rýhování Rýhování nástrojem proti ploché podložce (obr. 3 ) Pøi tomto zpùsobu dochází k reliéfnímu vytvrování rýhy vylisováním, resp. stlèením vrstev lepenky (vytlèením vzduchu). Tento zpùsob je úèinný pouze pøi rýhování mteriálù s velmi mlou objemovou hmotností používá se jen zøídk. Ohyb lepenky bez deformcí linky ohybu prskání vnìjších vrstev je možný pouze do úhlu 90.

18 RÝHOVÁNÍ 37 Rýhování plnžetovým nástrojem proti mtrici (obr. 3 b) Tento velmi rozšíøený zpùsob se volí pøi kombinovném vysekávání rýhování plnžetovými nástroji ve vysekávcích lisech (používá se soustv ploch - ploch: pøíklopové lisy, horizontální lisy, ploch - válec, rotèní vysekávcí stroje). Používá se plnžetových rýhovcích linek, které jsou vestvìny do sdruženého plnžetového vysekávcího nástroje. Tlouš k plnžet je 0,7 mm. Výšk se uprvuje broušením podle tlouš ky druhu lepenky podmínek vhodné rýhovtelnosti. Je vždy menší než výšk vysekávcích nožù. Bìžnì dodávné linky mjí výšku 23,3 mm. Tvr profilu hrn nástroje ovlivòuje kvlitu rýhy. Rýhovcí drážk (mtrice) se umís uje n protitlkové vysekávcí desce vysekávcího (rýhovcího) stroje. Úprv mtricových drážek ve stroji se nzývá mtricová pøíprv. Mtricová pøíprv Pro kvlitní provedení linky ohybu rýhováním, se používly dodnes používjí rùzné metody, mteriály pomocné prostøedky, které pøinesl vývoj technologie vysekávání tvrování lepenek. Od tìch nejjednodušších, øemeslných, ž po nejmodernìjší zpùsoby, používjící elektroniky poèítèové techniky. Ty umožòují zkvlitnìní pøesnost rýhovných linek ohybu, prodloužení životnosti nástrojù pøi pøítlkovém rýhování vysekávání (nøezávání) sdruženými plnžetovými nástroji pøi výrobì lepenkových pøíøezù jko polotovrù pro výrobu rùzných druhù krtonáží. Mtricovou pøíprvu n protitlkové desce lze provádìt nìkolik zpùsoby. b Obr. 3 Pøítlkové principy rýhování - rýhování nástrojem proti ploché podložce, b - rýhování plnžetovým nástrojem proti mtrici

19 38. Vylepováním proužkù z krtónu, prešpánu, fólie z plstických hmot nebo plechu n vysekávcí desku Desk se polepí bílým ppírem pomocí vloženého krbonového ppíru pøítlku plnžetového nástroje (pøesnì upnutého ve vysekávcím stroji) se n ní obtiskne kresb nástroje. Proužky z uvedených mteriálù 7 mm široké se vylepí vždy v páru prlelnì podle pøedznèených linek rýhování. Šíøk drážky (rozteè rýhovcích hrn) se uprví podle zjištìných hodnot vhodné rýhovtelnosti (pøibližnì,5s + tlouš k rýhovcího nástroje). Pøitom se pøihlíží k tomu, jkou polohu zujímá rýh ke smìru výroby lepenky. Tké tlouš k mteriálù použitých k pøíprvì musí být volen tk, by splòovl podmínky pro tvorbu správné hloubky rýhy (volí se mteriály rùzné tlouš ky). b) Vyøezáváním drážky do prešpánu Arch prešpánu o tlouš ce odpovídjící vhodné hloubce mtrice se pøilepí lepidlem (n bázi plstických hmot) n vysekávcí desku. Po zschnutí lepidl se linky rýhování vyznèí pøítlkem nástroje pøes krbonový ppír podél nich se provedou øezy ostrým nožem ve vzdálenosti odpovídjící šíøce drážky mtrice. Proužek prešpánu uvolnìný øezy se nožem vyloupne odstrní se. Rýhovcí hrny se mírnì zbrousí do oblého tvru. Ve srovnání s proužkovou metodou je zde podsttnì vìtší spotøeb prešpánu. Tké prcnost pøíprvy bývá zprvidl vìtší. Pouze pøi velkých rozmìrech vysekávného rýhovného rchu pøi mlých rozmìrech pøíøezù je tto metod ménì prcná. Nevýhodou je, že pøi chybném øezu musí být rch vymìnìn nebo vdná èást vyøíznut optøen novým výlepem. c. Frézováním mtricových drážek Arch tlustšího prešpánu, pertinxu nebo fólie z plstické hmoty nebo i plechu se pøilepí n vysekávcí desku. Pomocí krbonového ppíru se obtisknou linky rýhování pøítlkem plnžetového nástroje. Potom se v pøedznèených linkách frézují mtricové drážky pomocí speciální frézky. Frézk je uszen n vodicím prvítku, pøesnì vedeném v pøíèném i podélném smìru vodící soustvou. Frézky mjí digitální ukztel souødnicové polohy n desce, tkže lze prcovt pøesnì podle výkresu souèsnì kontrolovt rozmìry. Frézovcí nástroj (ozubená fréz) je vymìnitelný. Do vybvení frézky ptøí kotouèky rùzné šíøky, pomocí nichž lze šíøku i hloubku mtricové drážky provést pøesnì v poždovných rozmìrech (pro linky ohybu v pøíèném nebo podélném smìru výroby rýhovné lepenky). Seøízená fréz, prcující n plné obrátky, je veden po prvítku vyvozuje se tkový tlk, by se pøi frézování dosáhlo optimální nstvené hloubky. Postup je velmi rychlý pøesný. Hlvní výhodou je možnost frézovt houževnté mteriály, zjiš ující dlouhou živnost mtricové pøíprvy, která je dùležitým ekonomickým èinitelem pøi výrobì velkých sérií. d. Vylepování hotových mtric (obr. 32) V krtonážní výrobì se rozšíøilo používání rùzných druhù hotových mtric, které se vylepují n protitlkovou desku vysekávcího stroje. Mtrice jsou vyrobeny z kovu (bronzu, mìdi), z plstù nebo z kombinovných mteriálù rýhy n nich mjí rùzné šíøky i hloubky, které se

20 RÝHOVÁNÍ 39 v bìžné prxi nejèstìji vyskytují. Jednotlivé druhy, lišící se šíøkou hloubkou mtricové drážky mjí pro rozlišení rùznou brvu. Vyrábìjí se i speciální druhy, urèené pro rýhování vlnitých lepenek. Velmi se osvìdèuje mtrice z prùhledných plstù; prùhlednost umožòuje zjistit pøesnou polohu pøi lepení n pøedznèenou linku rýhování. Z hledisk životnosti se všk nejlépe osvìdèují mtrice z brevných kovù A B C b D A B C B C E c A e d Obr. 32 Rùzné druhy mtric, které se vylepují n protitlkovou desku. kovové mtrice, A - stndrtní profil, B, C - profily dodávné souèsnì s plnžetovými rýhovcími nástroji (profil C je používán pro obrácené ohýbání) b. plstové mtrice pro rýhování vlnitých lepenek, - rýhovcí nástroj, 2 - lepenk, 3 - mtrice, 4 - podložk c. mtrice se smolepící spodní vrstvou, A - profilové lišty, B - vinylový smolepící film, C - ppírové ochrnné vrstvy, d - výšk mtricových lišt d. mtrice se smolepící vrstvou fixèní šblonou, A - mtricová lišt, B - fixèní šblon z plstické hmoty, C - ntidhezivní ochrnná vrstv, E - dvojstrnnì lepicí pásk, - nszení mtricové lišty šblonou n rýhovcí nástroj, 2 - odstrnìní ntidhezivní vrstvy pøítlk k protitlkové desce, 3 - pøilepení n desku, 4 - odstrnìní šblony dvostrnnì lepicí pásky, e. rùzné hloubky rùzné rozteèné vzdálenosti hrn rýhovcích lišt

21 40 U nìkterých druhù mtric je vylepování usndnìno tím, že mtricové pásy jsou optøeny smolepící vrstvou ntidhezivní krycí podložkou. Stèí pøistøihnout pøíslušné délky, sejmout ntidhezivní podložku pøiložit mtrici n pøedznèené místo. Nìkteré druhy jsou zse vybveny pøilepenou fixèní šblonou se záøezem pro nszení n rýhovcí nástroj. Odstrnìním ntidhezivní podložky pøítlkem nástroje se mtrice pøistøižená n potøebnou délku pøilepí n protitlkovou desku. Fixèní šblon, která je n mtrici pøilepen, se sejme, tím je pøíprv hotov. e) Frézmi, které jsou øízeny procesory Moderní zpùsob zhotovení protitlkové pøíprvy, který nvzuje n výrobu nástrojových desek lserem, je postup øízený procesorem. Jedná se o frézování rýhovcích mtric do speciální fólie nebo plechu, soustvou fréz, které jsou vedeny souødnicovým zpùsobem øízeným procesorem podle progrmu, který nvzuje n progrm zhotovení nástrojové desky. Frézk má dvì ž ètyøi progrmovì ovládné hlvy. V kždé z nich jsou upnuty frézy rùzných šíøek pro frézování rýhovcích drážek, podle pøístrojovì zjistìné rýhovtelnosti rýhovné lepenky v pøíèném, podélném nebo šikmém smìru, ke smìru její výroby. Shodnost polohy nástroje mtricové pøíprvy se zjiš uje rejstøíkovými kolíèky, jejichž polohu, stejnì jko polohu otvorù n nástrojové desce, do nichž kolíèky zpdjí, pøesnì vymezuje procesor. Pøíprv se provádí n celé sestvì rchu, nebo se zhotovují mtricové pøíprvy pro jednotlivé pøíøezy, které se pk umis ují do sestvy, kde se pomocí šroubù pøipevní. Rejstøíkové kolíèky otvory n desce se upltòují i u protitlkových pøíprv pro jednotlivé pøíøezy. Pøíprv provádìná tímto zpùsobem je velmi pøesná, provádí se rychle vlivem houževntosti fólie, do které se frézuje, má dlouhou životnost. f. Dlším zpùsobem je tzv. fotopolymerní mtricová pøíprv. Fotopolymerní mtricové desky umožòují pøesnou rychlou pøíprvu. Protitlková mtricová desk se zhotovuje mimo stroj. Výchozím podkldem pro zhotovení je pøesný výkres pøíøezu sestv pøíøezù n rchu, které budou vysekávány rýhovány. Jde o výkres, který byl použit pro výrobu sdruženého plnžetového nástroje, zhotovený buï konvenèním zpùsobem nákresu, nebo nákresem n souødnicovém kreslicím stole ovládném procesorem pøi øezání pøekližkové desky lserem. Pro zhotovení mtricové pøíprvy se používá speciální vrstvená fólie (nylonprint) (obr. 33), podle druhu tlouš ky rýhovné lepenky. Pro rýhování skládèkových lepenek, kde se tto fólie používá nejèstìji, se výšk vrstvy pohybuje mezi,2 ž,4 mm, pro rýhování mikrovlných lepenek mezi 2 ž 2,5 mm. Mtricové drážky ve fotopolymerní vrstvì vzniknou osvitem vrstvením vrstvy pøes pozitiv (výkres linek ohybu) vymýváním neosvìtlených míst ž k mtovému lku, který je nnesen n plechové podložce. Tímto zpùsobem se zhotoví velmi pøesná, nástroji rozmìrovì odpovídjící protitlková desk s mtricovou pøíprvou. Desky mjí zásluhou houževntosti polymerní vrstvy dlouhou životnost mohou být opkovnì používány. Zhotovení nylonprintové desky vyžduje pøesnì peèlivì dodržovt postup v celém procesu pøíprvy. Nejprve se zhotoví pøesný obrz protitlkové pøíprvy jednoho pøíøezu. Ten se pøiprví n speciální, n trnsprentním podkldì ntírné vyøezávcí fólii. Linky ohybu se n tomto obrze frézují nebo vyøezávjí nožem. Trnsprentní podložk umožòuje pøi montáži sestvy n

22 RÝHOVÁNÍ 4 rchu postupovt pøesnì podle montážního výkresu, který byl použit pro zhotovení nástroje. Usndòuje rovnìž kontrolu shodnosti rozmìrù všech pøíøezù n sestvì. Šíøk linek je uprven podle rýhovtelnosti lepenky. Obrz protitlkové pøíprvy n trnsprentní podložce je strnovì správným pozitivem. Kontktním kopírováním lze pozitiv podle potøeby rozmnožit. Z jednotlivých pozitivù se zhotoví montáž celkové sestvy n trnsprentní, rozmìrovì stálé fólie. Montáž se sestvuje pøesnì podle montážního výkresu (obr. 34). Montáž pozitivních obrzù mtricové pøíprvy se kontktnì vykopíruje n film. Vznikne negtivní kopie, která slouží pro osvit nylonprintové desky. Desk se po osvitu vyvolá - vymyje se - vytvrdí. Plochy, n které pùsobily svìtelné pprsky, polymerizují ztvrdnou. Neosvìtlená míst zùstnou v rozpouštìdle rozpustná vymyjí se ž n lkovou vrstvu. Tím vznikne reliéf mtricové pøíprvy pøesnì odpovídjící výkresu sestvy nástroji. Po vysušení dlším vytvrzení je desk pøiprven k použití. Pøesný rozmìrový rejstøík mezi výkresem, nástrojem, montáží hotovou deskou je zbezpeèen kolíkovým vedením nástrojù, podle kterého je v místech kolíkù perforován podložk montáže i negtivní film. A B C Obr. 33 Schemtické znázornìní nylonprintové fólie v øezu - fotopolymerní reliéfni vrstv, b - mtový lk, c - odolný ocelový plech Hlvním kldem fotopolymerní pøíprvy je její provádìní mimo stroj, krátké pøíprvné èsy rovnìž její vynikjící pøesnost, která umožní splnit poždvky, jež n pøesnost rozmìrù krtonážních oblù kldou blicí utomty. Poždvky n mtricovou pøíprvu Pøi provádìní mtricové pøíprvy se musí dbát n její pøesnou polohu proti rýhovcím nástrojùm. Svislá os nástroje se musí pøi vysekávání krýt se symetrickou osou mtrice. Jink se rýhy deformují v krjním pøípdì mùže dojít ke støihu. Odchylky od pøesného nstvení nástrojù zpùsobují, že lepenk ztrácí pevnost v ohybu je tedy obtížné dodržet pøesný tvr krtonáží. Peèlivá pøíprv je zákldní podmínkou pro kvlitní rýhování. Zjistí-li se, že kvlit lepenky v ohybu není dostteèná, lze bìhem pøíprvy provést ještì dodteènì její úprvu pøelepením mtric, popø. podložením rýhovcích linek podlepením n zdní strnì rýhovcích nástrojù, by se zvìtšil jejich výšk, tj. hloubk pùsobení nástroje. Životnost mtricové pøíprvy je tím delší, èím pøesnìji je proveden èím houževntìjší jsou mteriály, z nichž jsou mtrice zhotoveny.

23 42 A B C Obr. 34 Znázornìní postupu zhotovení fotopolymerní mtricové pøíprvy - montáž pozitivù dílèích mtric, b - kontktní negtiv, c - zhotovená reliéfní pøíprv Rýhování tlustých lepenek Pøi rýhování tlustých lepenek pøítlkovým zpùsobem se nìkdy používjí nástroje skládjící se ze dvou tlustších plnžetových rýhovcích nástrojù vszených do pøekližky ve vzdálenosti odpovídjící šíøce rýhy. Tyto nástroje plní funkci mtrice. N protitlkové desce je proveden ptricová úprv (drát nebo lišt jsou pøilepené lepicí páskou). Tento zpùsob se plnì osvìdèil. Rýhovcí nástroje mohou být vyztuženy návleèkmi (obr. 35).

24 RÝHOVÁNÍ e 4 Obr. 35 Rýhování tlustých lepenek dvìm rýhovcími nástroji proti ptrici e - tlouš k lepenky, - rozteè nástrojù, 2 - tlustší rýhovcí nástroj, 3 - výztužné návleèky, 4 - pøelep sulfátovým ppírem, 5 - výšk ptrice, Æ - prùmìr ptrice Rotèní principy rýhování Rýhování rýhovcím kotouèem proti válci (obr. 36 ) b Obr. 36 Rotèní zpùsoby rýhování - rýhování kotouèem proti válci, b - rýhování kotouèem proti drážce ve válci Podobnì jko pøi pøítlkovém zpùsobu dochází i zde k vytlèení rýhy do lepenky. Tento zpùsob se upltòuje npø. pøi povrchové úprvì textilních dutinek pøi pøíèném rýhování dvouvrstvých vlnitých lepenek. Pøi ohýbání dvouvrstvé vlnité lepenky je tøeb pøekont odpor vlny tím, že se v lince ohybu poruší její reliéf dutin vlny se stlèí rýhovcím nástrojem ke krycí vrstvì. Tkto rýhovná lepenk se mùže ohýbt jen v úhlu do 90. Ohyb ve vìtším úhlu je obtížný pro odpor, který klde dutin vlny, dochází k deformci vlny nebo i k prskání vnìjší

25 44 krycí vrstvy. Rýhuje se rýhovcím kotouèem proti válci nebo i proti ploché desce, po níž je lepenk tžen tžnou soustvou. Rýhování rýhovcím kotouèem proti drážce n válci (obr. 36 b) Lepenk se rotujícím kotouèem vtlèuje do drážky, tím se vytváøí rýh. Rýhovcí kotouè mùže rýhovt proti návleèce, která je optøen drážkmi rùzné šíøky. Podle druhu tlouš ky lepenky se volí vhodná drážk (obr. 37). Používjí se nástroje, n nichž lze nstvovt rùznou rozteè rýhovcích hrn hloubku rýhy. Obr. 37 Obr. 38 Obr. 37 Rýhovcí nástroje snstvitelnou rozteèí rýhovcích hrn hloubkou vtlèení lepenky mezi hrny Obr. 38 Ptentní rýhovcí nástroj Rýhování dvìm šikmými kotouèi proti válci svýstupkem (obr. 38) Tento princip rýhování strojních lepenek byl ptentován vroce 894. Pøi vytváøení linky ohybu je lepenk veden rotujícím válcem výstupkem, proti nìmuž je pøitlèován dvìm diskovými, pod urèitým úhlem šikmo k sobì pøistvenými kotouèi. Je tk vytvoøen široký nábìh do postupnì se zužující rýhy. Tzv. ptentní rýhovcí nástroj byl dále zdokonlen tím, že šikmá poloh diskových kotouèù k horizontální rovinì byl šikmo sklonìn též k rovinì vertikální. Výstupek ve válci je obložen pryžovým prstencem (obr. 39). Tím se zlepšily podmínky pro vytváøení rýhy zlepšil se i její stbilit. Obr. 39 Ptentní rýhovcí nástroj se šikmým sklonem rýhovcích kotouèù k vertikální rovinì

26 RÝHOVÁNÍ Obr. 40 Soustv rýhovcích nástrojù, - Seøízovcí šroub pro hloubku rýhy, 2 - pøipevòovcí šroub nástroje k bøevnu, 3 - stupnice n nstvení šíøky rýhy, 4 - rýhovcí kotouè, 5 - seøizovcí šroub šíøe rýhy, 6 - gumové obložení, 7 - rýhovcí nástroj, 8 - høídel nástroje, 9 - nástrojové bøevno Ptentní rýhovcí nástroj byl dále vybven seøiditelnou rozteèí hrn šikmých rýhovcích kotouèù, kterou lze odeèítt n ukzteli (obr. 40). Vzdálenost hrn od návleèky je rovnìž seøiditelná otáèením šroubu n temeni nástroje. Rýhovcí nástroje se upínjí n nástrojové bøevno kombinovných kruhových øezèek v rozteèích odpovídjících rozmìrùm umístìní. Pøi sestvì nìkolik nástrojù, tj. pøi provádìní nìkolik rýh n rchu lepenky souèsnì, je tøeb dbát, by všechny nástroje byly pøesnì seøízeny. Rozdíly v rozmìrovém seøízení zpùsobují pøi tvrování rýh nestejnì velké tøení u jednotlivých nástrojù, tím zbržïování prùchodu rchu strojem, èímž dochází k jeho uchylování ke vzniku zmetkù. Prùmìr rýhovcích kotouèù bývá zprvidl 60 mm, prùmìr válcù s výstupkem (návleèek) 98 nebo 43mm, le používjí se i úzké rýhovcí nástroje, jimiž lze dosáhnout dvou rýh v rozteèi 30 mm. Ptentními rýhovcími nástroji se mùže rýhovt lepenk do tlouš ky 0,8 mm. Lepenk má mít dlouhá vlákn musí být dostteènì pružná, zejmén zhotovuje-li se souèsnì více rýh vedle sebe. Kombinovné stroje, n nichž je rýhování provádìno, mjí zprvidl dvì nástrojová bøevn, výjimeènì i tøi. Vícebøevnový stroj dovoluje vhodným rozložením nástrojù n bøevnech umis ovt rýhy blízko sebe. Umožòuje tké rozmis ování nástrojù v rùzné vzdálenosti úmìrné

27 46 protžení lepenky, která je potøebná pro vytvoøení dvou nebo více rýh v mlých rozteèných vzdálenostech. Rýhování kolmým šikmým rotujícím kotouèem proti rýhovcímu nástroji (obr. 4) Obr. 4 Rýhování kolmým šikmým rotujícím kotouèem proti rýhovcímu nástroji - høídel stroje, 2 - kolmý kotouè, 3 - šikmý kotouè, 4 - lepenk, 5 - pøítlèný vodící váleèek, 6 - rýhovcí nástroj, 7 - seøízení polohy rýhovcího nástroje, 8 - seøízeni tlku vodícího váleèku Tento princip se zprvidl upltòuje pøi rýhování tlustších lepenek, proto se tké nìkdy ødí k drážkování. Kolmý rotující kotouè (válec) s vroubkovným pláštìm vede lepenku pøítlèný váleèkem (s nstvitelným tlkem) vytváøí jednu rýhovcí hrnu. Druhou rýhovcí hrnu vytváøí šikmý rotující kotouè. Rozteè hrn je seøiditelná. Proti hrnám rýhovcích kotouèù je pøistven vymìnitelný tké seøiditelný rýhovcí nástroj, upnutý v držáku. N pevnì vedeném rchu lepenky se vytváøí rýh; šikmá ploch rýhovcího kotouèe umožòuje široký nábìh mteriálu do vzniklé úzké rýhy. Profil boèního tvru rýhovcího nástroje je rùzný, podle druhu zprcovávné lepenky. Jeho tvr ovlivòuje nábìh do vrcholu rýhy (nábìh mùže být buï pozvolný, nebo pøíkrý). Správnou volbou tvru nástroje se zbrání nejen prskání vrstev lepenky, le i ztrátì jejích mechnických vlstností. Rýhovcí nástroje musí být vyrobeny z velmi kvlitních ocelí, protože se znèným tøením pøí rýhování rychle opotøebovávjí. Tento zpùsob se používá pøedevším pro -2 rýhování tlustších lepenek (nd 400 g m ), u nichž je sthování lepenky do rýhy velmi znèné. Sthování mteriálu mùže probíht pouze z jedné strny (ze strny šikmého kotouèe). N druhé strnì je lepenk pevnì držen tlkem vodícího váleèku proti kolmému rýhovcímu kotouèi. Proto lze v jedné soustvì zhotovit pouze dvì rýhy. N vytvoøení ètyø rýh se musí použít sestv dvou rýhovcích jednotek z sebou.

28 RÝHOVÁNÍ 47 b c d e Obr. 42 Profilové nástroje pro rýhování vlnité lepenky, d, e, - pro rýhování pøíèné ke høbetu vlny c - støíškový zpùsob rýhování b, c - pro rýhování soubìžnì se høbetem vlny Rýhování profilovými válci (obr. 42) Používá se výhrdnì pøi zprcování tøívrstvých vícevrstvých vlnitých lepenek. Vlnitá lepenk se pøi ohýbání chová jink než lepenky plné. Tlouš k lepenky je dán souètem výšky vlny (vln) tlouš ky krycích vrstev. Zvlnìná vrstv vyplòuje prostor mezi krycími vrstvmi, dává lepence vzpìrovou pevnost, tlumící schopnost tuhost, ovlivòující pevnost v ohybu. Ohýbá-li se nerýhovná lepenk soubìžnì se høbetem vlny, je ohyb celkem sndný link ohybu je pomìrnì rovná. Pøi ohybu pøíènì k profilu vlny všk lepenk klde houževntý odpor. Dochází k prskání vnìjších vrstev link ohybu je velmi neprvidelná. Pøi rýhování vlnité lepenky je tøeb pøedznèit linku ohybu slisovt k sobì vrstvy, z nichž je lepenk zhotoven. Zmenšením tlouš ky profilu (deformcí profilu) se zmenší odpor pøi ohýbání. Lepenk pøi ohýbání neprská lze ji dobøe ohýbt v úhlu ž 80. K rýhování se používjí rotující profilovné válce. Jejich profil se volí tk, že jeden válec plní funkci ptrice, druhý, protilehlý, funkci mtrice. Profily jsou rozdílné podle polohy rýhy k profilu vlny nebo podle druhu vlnité lepenky. Pøi rýhování pøíènì ke høbetu vlny jsou používány soustvy, které stlèují vrstvy vlnité lepenky do rýhy tk, že vrchní nástroj vytváøí svými hrnmi dvì linky. Plošk mezi tìmito linkmi tvoøí pøi ohybu hrnu. Pøi ohybu v úhlu 80 je lepenk ohnut ve dvou hrnách v úhlu 90. Používjí se tké soustvy nástrojù rýhující lepenku tøemi hrnmi nástrojù do støíškového útvru, který vytvoøí urèitou rezervu ve vnìjších vrstvách, jež se pøi ohýbání npínjí. K rýhování lepenky soubìžnì s høbetem vlny slouží nástroje, které pøedznèují linku ohybu stlèují vrstvy lepenky. Pøitom je lhostejné, zd ke stlèení dochází n vrcholu vlny nebo mimo nìj. Sousední vlny jsou rýhováním deformovány ntolik, že nekldou pøi ohýbání odpor. Vzdálenost mezi horním dolním nástrojem je n stroji seøiditelná podle druhu tlouš ky rýhovné vlnité lepenky. Pevnost lepenky v lince ohybu zprvidl klesá pod úroveò hodnot, které v souètu vykzují
