1 SYSTÉMY PRO GARÁŽOVÁ A PRŮMYSLOVÁ VRATA PRO SEKČNÍ A VÝKLOPNÁ VRATA 90 SPINBUS 94 SHEL SPINBUSKIT SPINKIT PRO SEKČNÍ VRATA 00 SOON 02 SUMO PRO SKLÁDACÍ DVOUKŘÍDLÁ VRATA 04 HYPPO

2 PRŮVODCE PŘI VOLBĚ POHONU POHONY PRO SEKČNÍ A VÝKLOPNÁ VRATA, DODÁVANÉ I V KITU Samosvorný pohon napájený 24 Vdc, se zabudovanou řídicí jednotkou a technologií BlueBUS, pohon s řemenem. SPINBUS SPINBUSKIT str s přípravou pro Solemyo a Opera KIT pro sekční vrata do 0,5 m 2 a výklopná vrata do,8 m 2 pro sekční vrata do 0,5 m 2 a výklopná vrata do,8 m 2 třídílná dráha složená z m kusů bez dráhy KIT včetně jednodílné dráhy dlouhé 3 m pro sekční vrata do 2,5 m 2 a výklopná vrata do,8 m 2, třídílná dráha složená z m kusů pro sekční vrata do 7,5 m 2 a výklopná vrata do 4,7 m 2, bez dráhy včetně třídílné dráhy složené z m kusů včetně jednodílné dráhy dlouhé 3 m včetně jednodílné dráhy dlouhé 3 m + jeden m kus SPIN30 SN603 SPIN23KCE SPIN40 SN604 SPIN20KCE SPIN2KCE SPIN22KCE POHONY PRO SEKČNÍ A VÝKLOPNÁ VRATA, V KITU Samosvorný pohon napájený 230 Vac se zabudovanou řídicí jednotkou a přijímačem, pohon s řemenem. SPINKIT str pro sekční vrata do 8,8 m 2 a výklopná vrata do 9,8 m 2 včetně třídílné dráhy složené z m kusů včetně třídílné dráhy složené z m kusů SPIN0KCE SPINKCE 88

3 POHONY PRO SEKČNÍ VRATA, URČENÉ PRO PRŮMYSLOVÝ A OBCHODNÍ SEKTOR Samosvorný pohon, se zabudovanou řídicí jednotkou, napájený 24 Vdc, s absolutním enkodérem, zabudovanou technologií BlueBUS. S přípravou pro Solemyo a Opera. SOON str pro vrata do 20 m 2 SO2000 POHONY PRO SEKČNÍ A POSUVNÁ DVOUKŘÍDLÁ VRATA, URČENÉ PRO PRŮMYSLOVÝ A OBCHODNÍ SEKTOR Samosvorný pohon, napájený 24 Vdc, s magnetickým enkodérem, bez seřizování koncových spínačů. SUMO str IP44 IP54, do 35 m 2 pomalý, do 35 m 2 rychlý, do 25 m 2 super rychlý, do 5 m 2 SU2000 SU2000V SU2000VV SU200 POHONY PRO SKLÁDACÍ DVOUKŘÍDLÁ VRATA Samosvorný pohon s teleskopickým ramenem. HYPPO str Vac s koncovými spínači v otevřené a zavřené pozici 24 Vdc s magnetickým enkodérem, kompatibilní s řídicími jednotkami vybavenými technologiemi BlueBUS, Solemyo a Opera HY700 HY724 89

4 SPINBUS SOLEMYO OPERA BLUEBUS 24 V Pro sekční vrata do 2,5 m 2 a výklopná vrata do,8 m 2. Samosvorný elektromechanický převodový pohon s řemenem, určený pro použití v privátním sektoru, motor je napájený 24 Vdc a je vybavený magnetickým enkodérem. Model vybavený třídílnou dráhou složenou z m kusů. Rychlá instalace v každém prostoru, směrově nastavitelná hlava, odblokovací mechanismus s ocelovým lankem je možné umístit prakticky kdekoli v garáži a ovládací prvky není nutné instalovat na stěnu! Dráha z pozinkované oceli dodávaná ve třech kusech, pohon s velmi tichým řemenem Úsporný a šetrný k životnímu prostředí: při zapojení k elektrické rozvodné síti se řídicí jednotka přepíná do režimu standby a společně se zapojeným přijímačem je její příkon pouhých 0,8 W (SPIN30) a,2 W (SPIN40); pokud je zapojená i baterie nebo KIT Solemyo, klesne spotřeba elektrické energie v režimu standby na 0,036 W. Velmi jednoduché zapojení díky systému BlueBUS, kdy k propojení řídicí jednotky a fotobuněk stačí pouhé dva vodiče. Bezpečný: detekce překážek a automatické programování délky pracovních cyklů, sledování příkonu motoru během provozu, diagnostika problémů je signalizovaná prostřednictvím blikání vydávaného výstražnou lampou a večerním osvětlením. Regulovatelné zrychlení a zpomalení na začátku a na konci každého pracovního cyklu. Příprava pro zapojení bezpečnostních lišt poslední generace s odporem 8,2 KΩ. S osvětlením: 40 W žárovka může nahrazovat osvětlení v garáži. KÓD POPIS KS. NA PALETĚ SPIN30 SPIN40 Samosvorný pohon napájený 230 Vac, s motorem napájeným 24 Vdc, se zabudovanou řídicí jednotkou, 800 N, včetně dráhy složené ze 3 jednometrových kusů Samosvorný pohon napájený 230 Vac, s motorem napájeným 24 Vdc, se zabudovanou řídicí jednotkou, 000 N, včetně dráhy složené ze 3 jednometrových kusů KÓD SPIN30 SPIN40 ELEKTRICKÉ PARAMETRY NAPÁJENÍ (Vac 50 Hz) 230 PŘÍKON (A),3,4 VÝKON (W) VÝKONNOSTNÍ PARAMETRY RYCHLOST (m/s) 0,20 SÍLA (N) PROVOZNÍ ZATÍŽENÍ (CYKLY/DEN) 50 ROZMĚRY A DALŠÍ ÚDAJE STUPEŇ KRYTÍ (IP) 40 PROVOZNÍ TEPLOTY ( C MIN./MAX.) -20 až +50 ROZMĚRY (mm) h HMOTNOST (kg) 3,6 4,7 5 5 OMEZENÍ PŘI POUŽITÍ S použitím maximálně dlouhé dráhy ROZMĚRY mm Výklopná vrata s horním vedením křídla H Výklopná vrata s kloubovým výklopným mechanismem Sekční vrata L H L H L 324 SPIN30 2,2 m 4,2 m 2,8 m 4,2 m 2,4 m 5 m Po pootočení skořepiny, která šíří světlo (40 W), je umožněn přístup zabudované řídicí jednotce s technologií BlueBUS SPIN40 2,2 m 4,2 m 2,8 m 4,2 m 2,4 m 5,2 m 90

5 Z důvodu uskladnění, přepravy a jednotného způsobu balení doporučujeme objednávat výrobky naložené na paletách. Z tohoto důvodu je uváděn počet kusů na jedné paletě. Instalační schéma má pouze informativní ráz. PŘÍSLUŠENSTVÍ SNA3 Náhradní řídicí jednotka pro Spin30/SN603. VR SPA82 Šroub vratový M8 6, 2 mm se čtyřhranem pro pohodlnou montáž úhelníku SPA80, zinkován. INSTALAČNÍ SCHÉMA Sekční vrata 9 2 SNA4 Náhradní řídicí jednotka pro Spin40/SN604. SNA6 Montážní držáky s rychlým spojem pro připevnění pohonu na strop. KS./BALENÍ PS24 Baterie 24 V se zabudovanou nabíječkou. KS./BALENÍ SNA30 Vodicí dráha 3m v celku pro SN603 a SN604. SPA2 KIT pro odblokování zvenku s ocelovým lankem. KS./BALENÍ SNA3 Prodloužení vodicí dráhy SNA30 o m. Výklopná vrata s horním vedením křídla SPA24 Nouzové odblokování pohonu pro zabudování do panelu. Neobsahuje kliku. Nejlevnější varianta odblokování pohonu. SPA23 Zapuštěná klika se zámkem pro odblokování pohonu z vnější strany včetně lanka a bovdenu. Výklopná vrata s kloubovým výklopným mechanismem. SPA80 Děrovaný, žárově zinkovaný úhelník pro montáž stropních pohonů, v délkách 3 m. KIT SOLEMYO. Pohon 2. Dálkový ovladač 3. Fotobuňky 4. Výstražná lampa 5. Digitální nebo klíčový spínač 6. Senzor bezpečnostní lišty 7. Solární panel SYP 8. Box s baterií PSY24 9. Multifunkční displej O-VIEW KIT pro napájení solární energií, vhodný pro automatizační techniky pohánějící brány, garážová vrata a závory, umístěné daleko od elektrické rozvodné sítě. Instalace bez nákladných a ničivých výkopových prací. viz str. 35 Příslušenství se dodává i v bezdrátové verzi Solemyo Air Net System Příslušenství napájené solární energií Solemyo 9

6 SPINBUS SOLEMYO OPERA BLUEBUS 24 V Pro sekční vrata do 7,5 m 2 a výklopná vrata do 4,7 m 2. Samosvorný elektromechanický převodový pohon s řemenem, napájený 230 Vac, určený pro použití v privátním sektoru, motor je napájený 24 Vdc a je vybavený magnetickým enkodérem. Instaluje se společně s dráhami SNA30 - SNA3. Rychlá instalace v každém prostoru, směrově nastavitelná hlava, odblokovací mechanismus s ocelovým lankem je možné umístit prakticky kdekoli v garáži a ovládací prvky není nutné instalovat na stěnu! Úsporný a šetrný k životnímu prostředí: při zapojení k elektrické rozvodné síti se řídicí jednotka přepíná do režimu standby a společně se zapojeným přijímačem je její příkon pouhých 0,8 W (SPIN603) a,2 W (SPIN604); pokud je zapojená i baterie nebo KIT Solemyo, klesne spotřeba elektrické energie v režimu standby na 0,036 W. Velmi jednoduché zapojení díky systému BlueBUS, kdy k propojení řídicí jednotky a fotobuněk stačí pouhé dva vodiče. Bezpečný: detekce překážek a automatické programování délky pracovních cyklů, sledování příkonu motoru během provozu, diagnostika problémů je signalizovaná prostřednictvím blikání vydávaného výstražnou lampou a večerním osvětlením. Regulovatelné zrychlení a zpomalení na začátku a na konci každého pracovního cyklu. Příprava pro zapojení bezpečnostních lišt poslední generace s odporem 8,2 KΩ. S osvětlením: 40 W žárovka může nahrazovat osvětlení v garáži. KÓD POPIS KS. NA PALETĚ SN603 SN604 Samosvorný pohon napájený 230 Vac, s motorem napájeným 24 Vdc, se zabudovanou řídicí jednotkou, 800 N Samosvorný pohon napájený 230 Vac, s motorem napájeným 24 Vdc, se zabudovanou řídicí jednotkou, 000 N KÓD POPIS KS. NA PALETĚ SNA30 Smontovaná dráha dlouhá 3 m SNA3 m prodlužení pro dráhu SNA30 KÓD SN603 SN604 ELEKTRICKÉ PARAMETRY NAPÁJENÍ (Vac 50 Hz) 230 PŘÍKON (A),3,4 VÝKON (W) VÝKONNOSTNÍ PARAMETRY RYCHLOST (m/s) 0,20 SÍLA (N) PROVOZNÍ ZATÍŽENÍ (CYKLY/DEN) 50 ROZMĚRY A DALŠÍ ÚDAJE STUPEŇ KRYTÍ (IP) 40 PROVOZNÍ TEPLOTY ( C MIN./MAX.) -20 až +50 ROZMĚRY (mm) h HMOTNOST (kg) 3,6 4,7 5 5 Po pootočení skořepiny, která šíří světlo (40 W), je umožněn přístup k zabudované řídicí jednotce s technologií BlueBUS OMEZENÍ PŘI POUŽITÍ S použitím maximálně dlouhé dráhy ROZMĚRY mm Výklopná vrata s horním vedením křídla H Výklopná vrata s kloubovým výklopným mechanismem Sekční vrata L H L H L 324 SN603 s SNA30 2,2 m 4,2 m 2,8 m 4,2 m 2,4 m 5 m 92 SN604 s SNA30 SN603 s SNA30 + SNA3 SN604 s SNA30 + SNA3 2,2 m 4,2 m 2,8 m 4,2 m 2,4 m 5,2 m 3,2 m 2,9 m 3,5 m 3,4 m 3,4 m 3,5 m 3,2 m 4,2 m 3,5 m 4,2 m 3,4 m 5,2 m

7 Z důvodu uskladnění, přepravy a jednotného způsobu balení doporučujeme objednávat výrobky naložené na paletách. Z tohoto důvodu je uváděn počet kusů na jedné paletě. Instalační schéma má pouze informativní ráz. PŘÍSLUŠENSTVÍ SNA3 Náhradní řídicí jednotka pro Spin30/SN603. VR SPA82 Šroub vratový M8 6, 2 mm se čtyřhranem pro pohodlnou montáž úhelníku SPA80, zinkován. INSTALAČNÍ SCHÉMA Sekční vrata 9 2 SNA4 Náhradní řídicí jednotka pro Spin40/SN604. SNA6 Montážní držáky s rychlým spojem pro připevnění pohonu na strop. KS./BALENÍ PS24 Baterie 24 V se zabudovanou nabíječkou. KS./BALENÍ SPA2 KIT pro odblokování zvenku s ocelovým lankem. KS./BALENÍ Výklopná vrata s horním vedením křídla SPA24 Nouzové odblokování pohonu pro zabudování do panelu. Neobsahuje kliku. Nejlevnější varianta odblokování pohonu. SPA23 Zapuštěná klika se zámkem pro odblokování pohonu z vnější strany včetně lanka a bovdenu. Výklopná vrata s kloubovým výklopným mechanismem. SPA80 Děrovaný, žárově zinkovaný úhelník pro montáž stropních pohonů, v délkách 3 m. KIT SOLEMYO. Pohon 2. Dálkový ovladač 3. Fotobuňky 4. Výstražná lampa 5. Digitální nebo klíčový spínač 6. Senzor bezpečnostní lišty 7. Solární panel SYP 8. Box s baterií PSY24 9. Multifunkční displej O-VIEW KIT pro napájení solární energií, vhodný pro automatizační techniky pohánějící brány, garážová vrata a závory, umístěné daleko od elektrické rozvodné sítě. Instalace bez nákladných a ničivých výkopových prací. viz str. 35 Příslušenství se dodává i v bezdrátové verzi Solemyo Air Net System Příslušenství napájené solární energií Solemyo 93

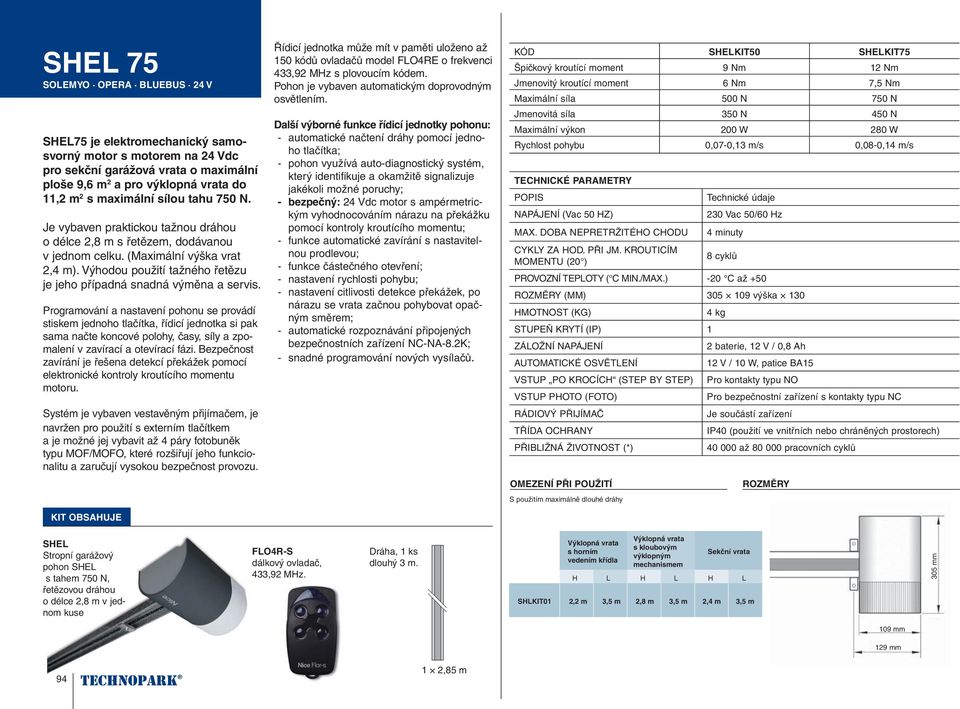

8 SHEL 75 SOLEMYO OPERA BLUEBUS 24 V SHEL75 je elektromechanický samosvorný motor s motorem na 24 Vdc pro sekční garážová vrata o maximální ploše 9,6 m 2 a pro výklopná vrata do,2 m 2 s maximální sílou tahu 750 N. Je vybaven praktickou tažnou dráhou o délce 2,8 m s řetězem, dodávanou v jednom celku. (Maximální výška vrat 2,4 m). Výhodou použití tažného řetězu je jeho případná snadná výměna a servis. Programování a nastavení pohonu se provádí stiskem jednoho tlačítka, řídicí jednotka si pak sama načte koncové polohy, časy, síly a zpomalení v zavírací a otevírací fázi. Bezpečnost zavírání je řešena detekcí překážek pomocí elektronické kontroly kroutícího momentu motoru. Systém je vybaven vestavěným přijímačem, je navržen pro použití s externím tlačítkem a je možné jej vybavit až 4 páry fotobuněk typu MOF/MOFO, které rozšiřují jeho funkcionalitu a zaručují vysokou bezpečnost provozu. KIT OBSAHUJE Řídicí jednotka může mít v paměti uloženo až 50 kódů ovladačů model FLO4RE o frekvenci 433,92 MHz s plovoucím kódem. Pohon je vybaven automatickým doprovodným osvětlením. Další výborné funkce řídicí jednotky pohonu: - automatické načtení dráhy pomocí jednoho tlačítka; - pohon využívá auto-diagnostický systém, který identifikuje a okamžitě signalizuje jakékoli možné poruchy; - bezpečný: 24 Vdc motor s ampérmetrickým vyhodnocováním nárazu na překážku pomocí kontroly kroutícího momentu; - funkce automatické zavírání s nastavitelnou prodlevou; - funkce částečného otevření; - nastavení rychlosti pohybu; - nastavení citlivosti detekce překážek, po nárazu se vrata začnou pohybovat opačným směrem; - automatické rozpoznávání připojených bezpečnostních zařízení NC-NA-8.2K; - snadné programování nových vysílačů. KÓD SHELKIT50 SHELKIT75 Špičkový kroutící moment 9 Nm 2 Nm Jmenovitý kroutící moment 6 Nm 7,5 Nm Maximální síla 500 N 750 N Jmenovitá síla 350 N 450 N Maximální výkon 200 W 280 W Rychlost pohybu 0,07-0,3 m/s 0,08-0,4 m/s POPIS Technické údaje NAPÁJENÍ (Vac 50 HZ) 230 Vac 50/60 Hz MAX. DOBA NEPRETRŽITÉHO CHODU 4 minuty CYKLY ZA HOD. PŘI JM. KROUTICÍM MOMENTU (20 ) 8 cyklů PROVOZNÍ TEPLOTY ( C MIN./MAX.) -20 C až +50 ROZMĚRY (MM) výška 30 HMOTNOST (KG) 4 kg STUPEŇ KRYTÍ (IP) ZÁLOŽNÍ NAPÁJENÍ 2 baterie, 2 V / 0,8 Ah AUTOMATICKÉ OSVĚTLENÍ 2 V / 0 W, patice BA5 VSTUP PO KROCÍCH (STEP BY STEP) Pro kontakty typu NO VSTUP PHOTO (FOTO) Pro bezpečnostní zařízení s kontakty typu NC RÁDIOVÝ PŘIJÍMAČ Je součástí zařízení TŘÍDA OCHRANY IP40 (použití ve vnitřních nebo chráněných prostorech) PŘIBLIŽNÁ ŽIVOTNOST (*) až pracovních cyklů OMEZENÍ PŘI POUŽITÍ S použitím maximálně dlouhé dráhy ROZMĚRY SHEL Stropní garážový pohon SHEL s tahem 750 N, řetězovou dráhou o délce 2,8 m v jednom kuse FLO4R-S dálkový ovladač, 433,92 MHz. Dráha, ks dlouhý 3 m. SHLKIT0 Výklopná vrata s horním vedením křídla H Výklopná vrata s kloubovým výklopným mechanismem Sekční vrata L H L H L 2,2 m 3,5 m 2,8 m 3,5 m 2,4 m 3,5 m 305 mm 09 mm 29 mm 94 2,85 m

9 Z důvodu uskladnění, přepravy a jednotného způsobu balení doporučujeme objednávat výrobky naložené na paletách. Z tohoto důvodu je uváděn počet kusů na jedné paletě. Instalační schéma má pouze informativní ráz. PŘÍSLUŠENSTVÍ MOF pár povrchových fotočlánků s LED indikací kvality příjmu paprsku, dosah 30 m, max. odběr 55 ma INSTALAČNÍ SCHÉMA Sekční vrata OGA0 Náhradní řídicí jednotka MOTXR Bezdrátová digitální klávesnice v antivandalském hliníkovém pouzdru, IP54, červené podsvícení kláves, s radiovým vysíláním kódu FLOR s možností ovládání 2 zařízení. SPA24 Nouzové odblokování pohonu pro zabudování do panelu. Neobsahuje kliku. Nejlevnější varianta odblokování pohonu. Výklopná vrata s horním vedením křídla SPA23 Zapuštěná klika se zámkem pro odblokování pohonu z vnější strany včetně lanka a bovdenu. SPA80 Děrovaný, žárově zinkovaný úhelník pro montáž stropních pohonů, v délkách 3 m. Výklopná vrata s kloubovým výklopným mechanismem. VR SPA82 Šroub vratový M8 6, 2 mm se čtyřhranem pro pohodlnou montáž úhelníku SPA80, zinkován. SPA5 Kyvné rameno s posuvem na ložiscích a optimalizovanou geometrií, určené pro výklopná vrata s kloubovým výklopným mechanismem. KS./BALENÍ P0M Šedý dvoutlačítkový panel na zeď 95

10 SPINBUSKIT 23 SOLEMYO OPERA BLUEBUS 24 V Pro sekční vrata do 0,5 m 2 a výklopná vrata do,8 m 2. Nedělená dráha v délce 3 m. Rychlá instalace v každém prostoru, směrově nastavitelná hlava, odblokovací mechanismus s ocelovým lankem je možné umístit prakticky kdekoli v garáži a ovládací prvky není nutné instalovat na stěnu! Úsporný a šetrný k životnímu prostředí: při zapojení k elektrické rozvodné síti se řídicí jednotka přepíná do režimu standby a společně se zapojeným přijímačem je její příkon pouhých 5,2 W; pokud je zapojená i baterie nebo KIT Solemyo, klesne spotřeba elektrické energie v režimu standby na 0,036 W. Regulovatelné zrychlení a zpomalení na začátku a na konci každého pracovního cyklu. Příprava pro zapojení bezpečnostních lišt poslední generace s odporem 8,2 KΩ. Večerní osvětlení: s 2 W žárovkou. Bez výpadků: provoz i při výpadku dodávky elektrické energie, pokud je nainstalovaná záložní baterie PS24 (volitelné příslušenství), která je uložená přímo do pohonu. KÓD POPIS KS. NA PALETĚ SN602 KIT pro automatizaci sekčních a výklopných vrat. montovaná 3 m dráha. Poznámka: Obsah balení se může lišit: kontaktujte vždy prodejce. KÓD SN602 ELEKTRICKÉ PARAMETRY NAPÁJENÍ (Vac 50 Hz) 230 PŘÍKON (A) 0,8 VÝKON (W) 250 VÝKONNOSTNÍ PARAMETRY RYCHLOST (m/s) 0,20 SÍLA (N) 650 PROVOZNÍ ZATÍŽENÍ (CYKLY/DEN) 50 ROZMĚRY A DALŠÍ ÚDAJE STUPEŇ KRYTÍ (IP) 40 PROVOZNÍ TEPLOTY ( C MIN./MAX.) -20 až +50 ROZMĚRY (mm) h HMOTNOST (kg) 3,6 OMEZENÍ PŘI POUŽITÍ S použitím maximálně dlouhé dráhy Výklopná vrata s horním vedením křídla Výklopná vrata s kloubovým výklopným mechanismem 5 Sekční vrata H L H L H L SPIN23KCE 2,2 m 4,2 m 2,8 m 4,2 m 2,4 m 4,4 m Bezpečný: detekce překážek a automatické programování délky pracovních cyklů, sledování příkonu motoru během provozu, diagnostika problémů je signalizovaná prostřednictvím blikání vydávaného výstražnou lampou a večerním osvětlením. ROZMĚRY mm 324 KIT OBSAHUJE SN602 převodový pohon SN602 se zabudovanou řídicí jednotkou SNA20 a přijímačem SMXI zapojeným do slotu. FLO2RE dvoukanálový dálkový ovladač, 433,92 MHz. SNA30 Dráha, ks dlouhý 3 m m

11 Z důvodu uskladnění, přepravy a jednotného způsobu balení doporučujeme objednávat výrobky naložené na paletách. Z tohoto důvodu je uváděn počet kusů na jedné paletě. Instalační schéma má pouze informativní ráz. PŘÍSLUŠENSTVÍ SNA20 Náhradní řídicí jednotka pro SPIN23KCE. SNA6 Montážní držáky s rychlým spojem pro připevnění pohonu na strop. KS./BALENÍ 0 INSTALAČNÍ SCHÉMA Sekční vrata 9 2 PS24 Baterie 24 V se zabudovanou nabíječkou. KS./BALENÍ SPA2 KIT pro odblokování zvenku s ocelovým lankem. KS./BALENÍ SPA24 Nouzové odblokování pohonu pro zabudování do panelu. Neobsahuje kliku. Nejlevnější varianta odblokování pohonu. Výklopná vrata s horním vedením křídla SPA23 Zapuštěná klika se zámkem pro odblokování pohonu z vnější strany včetně lanka a bovdenu. SPA80 Děrovaný, žárově zinkovaný úhelník pro montáž stropních pohonů, v délkách 3 m. Výklopná vrata s kloubovým výklopným mechanismem. VR SPA82 Šroub vratový M8 6, 2 mm se čtyřhranem pro pohodlnou montáž úhelníku SPA80, zinkován. KIT SOLEMYO. Pohon 2. Dálkový ovladač 3. Fotobuňky 4. Výstražná lampa 5. Digitální nebo klíčový spínač 6. Senzor bezpečnostní lišty 7. Solární panel SYP 8. Box s baterií PSY24 9. Multifunkční displej O-VIEW KIT pro napájení solární energií, vhodný pro automatizační techniky pohánějící brány, garážová vrata a závory, umístěné daleko od elektrické rozvodné sítě. Instalace bez nákladných a ničivých výkopových prací. viz str. 35 Příslušenství se dodává i v bezdrátové verzi Solemyo Air Net System Příslušenství napájené solární energií Solemyo 97

12 SPINKIT 24 V Pro sekční vrata do 8,8 m 2 a výklopná vrata do 9,8 m 2, pohon s řemenem. Dva modely v kitu: dráha ze 3 jednometrových kusů SPIN0KCE, kompaktní balení v kartonu se nedělenou dráhou, dlouhou 3 m SPINKCE, baleno odděleně. Technologický vyspělý: se zabudovanou elektronickou kartou přijímače, kompatibilního se systémy Nice Flo, FloR a Smilo: do jeho paměti je možné uložit až 50 dálkových ovladačů! Vstup pro fotobuňky s možností zapojení funkce fototestu v automatickém režimu během instalace. Bezpečný: detekce překážek a automatické programování délky pracovních cyklů, sledování příkonu motoru během provozu, diagnostika problémů je signalizovaná prostřednictvím blikání vydávaného výstražnou lampou a večerním osvětlením. Regulovatelné zrychlení a zpomalení na začátku a na konci každého pracovního cyklu. Příprava pro zapojení bezpečnostních lišt poslední generace s odporem 8,2 KΩ. KÓD SPIN0KCE POPIS KIT pro automatizaci sekčních a výklopných vrat. Dráha dodávaná ve 3 kusech dlouhých m. SPINKCE Kit pro automatizaci sekčních a výklopných vrat. Nedělená dráha v délce 3 m. Poznámka: Obsah balení se může lišit: kontaktujte vždy prodejce. KÓD SN60 ELEKTRICKÉ PARAMETRY NAPÁJENÍ (Vac 50 Hz) 230 PŘÍKON (A) 0,7 VÝKON (W) 200 VÝKONNOSTNÍ PARAMETRY RYCHLOST (m/s) 0,4 SÍLA (N) 550 PROVOZNÍ ZATÍŽENÍ (CYKLY/DEN) 30 ROZMĚRY A DALŠÍ ÚDAJE STUPEŇ KRYTÍ (IP) 40 PROVOZNÍ TEPLOTY ( C MIN./MAX.) -20 až +50 ROZMĚRY (mm) h HMOTNOST (kg) 3,3 OMEZENÍ PŘI POUŽITÍ S použitím maximálně dlouhé dráhy Výklopná vrata s horním vedením křídla Výklopná vrata s kloubovým výklopným mechanismem Sekční vrata H L H L H L SPIN0KCE 2,2 m 3,5 m 2,8 m 3,5 m 2,4 m 3,7 m SPINKCE 2,2 m 3,5 m 2,8 m 3,5 m 2,4 m 3,7 m ROZMĚRY mm 225 KIT OBSAHUJE SN60 převodový pohon SN602 se zabudovanou řídicí jednotkou a přijímačem. FLO2RE dvoukanálový dálkový ovladač, 433,92 MHz. SPIN0KCE Dráha složená ze 3 jednometrových kusů. SPIN0KCE Dráha - ks dlouhý 3 m 98 3 m 3 m

13 Z důvodu uskladnění, přepravy a jednotného způsobu balení doporučujeme objednávat výrobky naložené na paletách. Z tohoto důvodu je uváděn počet kusů na jedné paletě. Instalační schéma má pouze informativní ráz. PŘÍSLUŠENSTVÍ INSTALAČNÍ SCHÉMA 4 SNA Náhradní řídicí jednotka pro SPIN0KCE a SPINKCE 5 3 Sekční vrata 2 SPA2 KIT pro odblokování zvenku s ocelovým lankem. KS./BALENÍ SNA6 Montážní držáky s rychlým spojem pro připevnění pohonu na strop. KS./BALENÍ 0 Výklopná vrata s horním vedením křídla SPA24 Nouzové odblokování pohonu pro zabudování do panelu. Neobsahuje kliku. Nejlevnější varianta odblokování pohonu. SPA23 Zapuštěná klika se zámkem pro odblokování pohonu z vnější strany včetně lanka a bovdenu. Výklopná vrata s kloubovým výklopným mechanismem. SPA80 Děrovaný, žárově zinkovaný úhelník pro montáž stropních pohonů, v délkách 3 m. VR SPA82 Šroub vratový M8 6, 2 mm se čtyřhranem pro pohodlnou montáž úhelníku SPA80, zinkován.. Pohon 2. Dálkový ovladač 3. Fotobuňky 4. Výstražná lampa 5. Digitální nebo klíčový spínač 99

14 SOON SOLEMYO OPERA BLUEBUS 24 V Pro sekční vrata* do 20 m 2. Elektromechanický převodový pohon napájený 24 Vdc, s absolutním enkodérem. *Pro vyvážená sekční vrata, vybavená systém proti samovolnému pádu (bezpečnostní zařízení pro případ prasknutí vyvažovacích pružin). Snadná instalace: přímo na hřídel sekčních vrat; velmi malé rozměry (zejména šířka), aby byla usnadněna montáž v kterékoli pozici. Velmi jednoduché zapojení díky systému BlueBUS, kdy k propojení řídicí jednotky a fotobuněk stačí pouhé dva vodiče, bez ohledu na polaritu. Praktický: záložní baterie PS24 (volitelné příslušenství) se k řídicí jednotce připojuje pomocí kabelu s praktickým konektorem, který je vedený připravenými úchytkami. Energeticky úsporný: pokud není automatizační technika používaná, systém se uvede do režimu standby. Spolehlivý a přesný: uložení do paměti mezních pozic při otevření a zavření; plynulý rozjezd a zpomalení rychlosti pohybu během otevírání a zavírání; technologie s absolutním enkodérem je zárukou přesnosti i bez koncových spínačů, spolehlivost díky paměti, ve které jsou trvale uložené nastavené hodnoty. Bezpečný: detekce překážek a sledování příkonu motoru během provozu, diagnostika problémů je signalizovaná prostřednictvím blikání vydávaného výstražnou lampou a večerním osvětlením. Příprava pro zapojení bezpečnostních lišt poslední generace s odporem 8,2 KΩ. KÓD POPIS KS. NA PALETĚ SO2000 Samosvorný pohon napájený 24 Vdc, s absolutním enkodérem, pro vrata do výšky 5 m KÓD SO2000 ELEKTRICKÉ PARAMETRY NAPÁJENÍ (Vac 50/60 Hz) 230 PŘÍKON (A),6 VÝKON (W) 350 VÝKONNOSTNÍ PARAMETRY RYCHLOST (rpm) 30 SÍLA (Nm) 50 PROVOZNÍ ZATÍŽENÍ (CYKLY/HOD.) 5 ROZMĚRY A DALŠÍ ÚDAJE STUPEŇ KRYTÍ (IP) 40 PROVOZNÍ TEPLOTY ( C MIN./MAX.) -20 až +50 ROZMĚRY (mm) h HMOTNOST (kg) 0,5 20 ROZMĚRY Ochranná skořepina s večerním osvětlením s 2 W žárovkou: programovací jednotku je možné připojit i bez demontáže krytu a pak programovat nebo upravovat funkce řídicí jednotky anebo vyměnit žárovku Nový odblokovací systém s ocelovým lankem dlouhým 4 m ,5 0, mm 63 24,3 00

15 Z důvodu uskladnění, přepravy a jednotného způsobu balení doporučujeme objednávat výrobky naložené na paletách. Z tohoto důvodu je uváděn počet kusů na jedné paletě. Instalační schéma má pouze informativní ráz. PŘÍSLUŠENSTVÍ SOA2 Náhradní řídicí jednotka pro SO2000. INSTALAČNÍ SCHÉMA PS24 Baterie 24 V se zabudovanou nabíječkou. KS./BALENÍ Sekční vrata CRA9 Adaptér pro hřídele s průměrem 3,75 (,/4 ) mm. KS./BALENÍ. Pohon 2. Dálkový ovladač 3. Fotobuňky na sloupcích 4. Fotobuňky 5. Výstražná lampa 6. Digitální nebo klíčový spínač 7. Senzor bezpečnostní lišty 8. Solární panel SYP 9. Box s baterií PSY24 0. Multifunkční displej O-VIEW Příslušenství se dodává i v bezdrátové verzi Solemyo Air Net System Příslušenství napájené solární energií Solemyo KIT SOLEMYO KIT pro napájení solární energií, vhodný pro automatizační techniky pohánějící brány, garážová vrata a závory, umístěné daleko od elektrické rozvodné sítě. Instalace bez nákladných a ničivých výkopových prací. viz str. 35 0

16 SUMO 24 V Pro sekční a zavěšená posuvná dvoukřídlá vrata do 35 m 2. Elektromechanický převodový pohon napájený 24 Vdc, vybavený magnetickým enkodérem bez nutnosti seřizovat koncové spínače. Ideální pro intenzivní provozní zatížení. Revoluční vzhled: velmi malé rozměry (zejména šířka), aby byla usnadněna montáž v kterékoli pozici; velmi rychlá instalace. Naprosto jednoduchá instalace: přímo na hřídel sekčních vrat. Ideální pro hřídele o Ø 25,4 mm a použitelný i pro hřídele o Ø 3, mm s pomocí adaptéru CRA9. Velmi kompaktní box, kompletně vyrobený z hliníku litého pod tlakem, materiál velké tloušťky Velké množství funkcí s oddělenou řídicí jednotkou Mindy A924: uložení do paměti mezních pozic dráhy, kdy jsou vrata otevřená a zavřená; plynulý rozjezd a zpomalení během zavírání; zabudovaná elektronická karta pro dobíjení baterie s možností napájení automatizační techniky i při výpadku dodávky elektrické energie, pokud je nainstalovaná záložní baterie (volitelné příslušenství); snadné programování prováděné jediným tlačítkem; programování délky pauzy a regulace rychlosti pohybu vrat; upozornění na servis, tj. na pravidelnou údržbu (programovatelná funkce podle požadovaného počtu vykonaných pracovních cyklů). Kontrolní prostor je snadno přístupný i při provádění zapojení KÓD POPIS KS. NA PALETĚ SU2000 SU2000V SU2000VV SU200 Samosvorný pohon napájený 24 Vdc, s magnetickým enkodérem, bez nutnosti seřizovat koncové spínače, pro vrata od 5 m 2 do 35 m 2 Samosvorný pohon napájený 24 Vdc, s magnetickým enkodérem, bez nutnosti seřizovat koncové spínače, rychlý, pro vrata od 0 m 2 do 25 m 2 20 Samosvorný pohon napájený 24 Vdc, s magnetickým enkodérem, bez nutnosti seřizovat koncové spínače, super rychlý, pro vrata od 0 m 2 do 5 m 20 2 Samosvorný pohon napájený 24 Vdc, s magnetickým enkodérem, bez nutnosti seřizovat koncové spínače, IP54, pro vrata od 5 m 2 do 35 m 2 20 KÓD SU2000 SU2000V SU2000VV SU200 ELEKTRICKÉ PARAMETRY NAPÁJENÍ (Vdc) 24 PŘÍKON (A) 3 VÝKON (W) 500 VÝKONNOSTNÍ PARAMETRY RYCHLOST (rpm) 6 23, SÍLA (Nm) PROVOZNÍ ZATÍŽENÍ (%) 50 ROZMĚRY A DALŠÍ ÚDAJE STUPEŇ KRYTÍ (IP) PROVOZNÍ TEPLOTY ( C MIN./MAX.) -20 až +50 ROZMĚRY (mm) h HMOTNOST (kg) 0,5 20 ROZMĚRY 55 0 Odblokování s lankem dlouhým 6,5 m s rukojetí nouzového zastavení mm

17 Z důvodu uskladnění, přepravy a jednotného způsobu balení doporučujeme objednávat výrobky naložené na paletách. Z tohoto důvodu je uváděn počet kusů na jedné paletě. Instalační schéma má pouze informativní ráz. PŘÍSLUŠENSTVÍ A924 Řídicí jednotka. KS./BALENÍ CRA3 Řetěz /2, délka m, se spojkou. KS./BALENÍ INSTALAČNÍ SCHÉMA PUL Kryt řídicí jednotky s tlačítky, včetně připojovacího kabelu s konektorem, pro A500 a A924. KS./BALENÍ CRA4 Řetěz /2, délka 5 m, se spojkou, ideální pro průmyslová vrata s nebo 2 křídly. KS./BALENÍ Sekční vrata 2 B2-B 2 V baterie, 6 Ah. KS./BALENÍ CRA5 Vodící díly s napínákem řetězu, včetně držáků, ideální pro průmyslová vrata s nebo 2 křídly. KS./BALENÍ BA3-A Box NICE pro baterie. CRA6 36-zubové řetězové kolo, vnitřní ø 25,4 mm. KS./BALENÍ Zavěšená posuvná dvoukřídlá vrata KIO Klíčový spínač pro kontakty napájené nízkým napětím, s odblokovacím mechanismem ovládaným kovovým lankem. KS./BALENÍ CRA7 8-zubové řetězové kolo, vnitřní ø 25,4 mm. KS./BALENÍ KA KIT s kovovým lankem dlouhým 6 m, určeným pro KIO. Není nutný pro SU200. KS./BALENÍ CRA8 Držák pro montáž pohonu SUMO na stěnu. KS./BALENÍ Jednoduchý závěs.. Pohon 2. Dálkový ovladač 3. Fotobuňky na sloupcích 4. Fotobuňky 5. Výstražná lampa 6. Řídicí jednotka 7. Digitální nebo klíčový spínač CRA Hřídel s 8-zubým pastorkem, ø hřídele 25,4 mm, vnitřní ø věnce 25,4 mm. KS./BALENÍ CRA9 Adaptér pro hřídele s průměrem 3,75 (,/4 ) mm. KS./BALENÍ 77 Zdvojený závěs. CRA2 Řetězová spojka. KS./BALENÍ Závěšená ocelová C dráha, délka 6 m. 78 Jednoduchý závěs s otočným ložiskem. 03

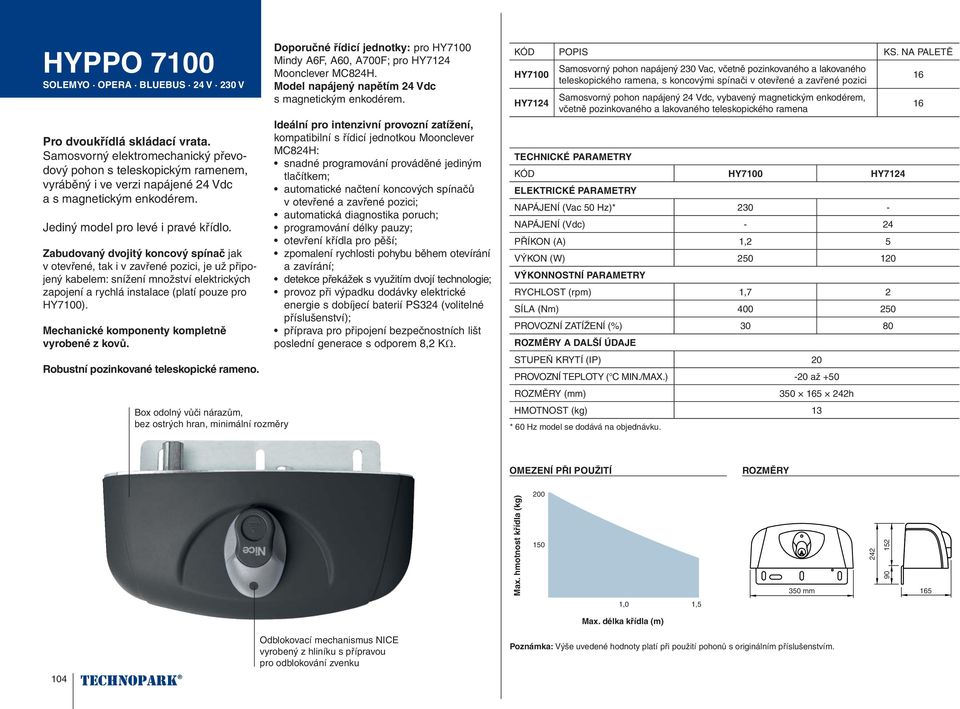

18 HYPPO 700 SOLEMYO OPERA BLUEBUS 24 V 230 V Pro dvoukřídlá skládací vrata. Samosvorný elektromechanický převodový pohon s teleskopickým ramenem, vyráběný i ve verzi napájené 24 Vdc a s magnetickým enkodérem. Jediný model pro levé i pravé křídlo. Zabudovaný dvojitý koncový spínač jak v otevřené, tak i v zavřené pozici, je už připojený kabelem: snížení množství elektrických zapojení a rychlá instalace (platí pouze pro HY700). Mechanické komponenty kompletně vyrobené z kovů. Robustní pozinkované teleskopické rameno. Box odolný vůči nárazům, bez ostrých hran, minimální rozměry Doporučné řídicí jednotky: pro HY700 Mindy A6F, A60, A700F; pro HY724 Moonclever MC824H. Model napájený napětím 24 Vdc s magnetickým enkodérem. Ideální pro intenzivní provozní zatížení, kompatibilní s řídicí jednotkou Moonclever MC824H: snadné programování prováděné jediným tlačítkem; automatické načtení koncových spínačů v otevřené a zavřené pozici; automatická diagnostika poruch; programování délky pauzy; otevření křídla pro pěší; zpomalení rychlosti pohybu během otevírání a zavírání; detekce překážek s využitím dvojí technologie; provoz při výpadku dodávky elektrické energie s dobíjecí baterií PS324 (volitelné příslušenství); příprava pro připojení bezpečnostních lišt poslední generace s odporem 8,2 KΩ. KÓD POPIS KS. NA PALETĚ HY700 HY724 Samosvorný pohon napájený 230 Vac, včetně pozinkovaného a lakovaného teleskopického ramena, s koncovými spínači v otevřené a zavřené pozici Samosvorný pohon napájený 24 Vdc, vybavený magnetickým enkodérem, včetně pozinkovaného a lakovaného teleskopického ramena KÓD HY700 HY724 ELEKTRICKÉ PARAMETRY NAPÁJENÍ (Vac 50 Hz)* NAPÁJENÍ (Vdc) - 24 PŘÍKON (A),2 5 VÝKON (W) VÝKONNOSTNÍ PARAMETRY RYCHLOST (rpm),7 2 SÍLA (Nm) PROVOZNÍ ZATÍŽENÍ (%) ROZMĚRY A DALŠÍ ÚDAJE STUPEŇ KRYTÍ (IP) 20 PROVOZNÍ TEPLOTY ( C MIN./MAX.) -20 až +50 ROZMĚRY (mm) h HMOTNOST (kg) 3 * 60 Hz model se dodává na objednávku. 6 6 OMEZENÍ PŘI POUŽITÍ ROZMĚRY Max. hmotnost křídla (kg) ,0,5 Max. délka křídla (m) mm Odblokovací mechanismus NICE vyrobený z hliníku s přípravou pro odblokování zvenku Poznámka: Výše uvedené hodnoty platí při použití pohonů s originálním příslušenstvím.

19 Z důvodu uskladnění, přepravy a jednotného způsobu balení doporučujeme objednávat výrobky naložené na paletách. Z tohoto důvodu je uváděn počet kusů na jedné paletě. Instalační schéma má pouze informativní ráz. PŘÍSLUŠENSTVÍ HYA Odblokování zevnitř s lankem dlouhým 6 m. KS./BALENÍ INSTALAČNÍ SCHÉMA. Pohon 2. Dálkový ovladač 3. Fotobuňky na sloupcích 4. Fotobuňky 5. Výstražná lampa 6. Řídicí jednotka 7. Digitální nebo klíčový spínač 8. Solární panel SYP 9. Box s baterií PSY24 (pro HY724) 0. Multifunkční displej O-VIEW 8 KIO Klíčový spínač pro kontakty napájené nízkým napětím,s odblokovacím mechanismem ovládaným kovovým lankem. KS./BALENÍ KA KIT s kovovým lankem dlouhým 6 m, určeným pro KIO. Není nutný pro SU200. KS./BALENÍ Pro model HY724 Příslušenství se dodává i v bezdrátové verzi Solemyo Air Net System Příslušenství napájené solární energií Solemyo 2 Pro model napájený 24 Vdc PS324 Baterie 24 V se zabudovanou nabíječkou. KS./BALENÍ / / / / / Půdorys /25 Zavěšená skládací vrata: typ 2+2 s otočením o KIT SOLEMYO KIT pro napájení solární energií, vhodný pro automatizační techniky pohánějící brány, garážová vrata a závory, umístěné daleko od elektrické rozvodné sítě. Instalace bez nákladných a ničivých výkopových prací. viz str

20

21 OVLÁDACÍ SYSTÉMY ŘADA ERA BEZDRÁTOVÉ OVLÁDACÍ SYSTÉMY 08 ERA TOUCH 0 ERA INTI 2 ERA ONE 4 PŘIJÍMAČE DALŠÍ DÁLKOVÉ OVLADAČE A PŘIJÍMAČE 6 NICEWAY 20 PLANOTIME 2 PŘIJÍMAČE SYSTÉM OPERA 22 O-VIEW, O-BOX, ONE, OX4T, INB SYSTÉM TAG 28 TTX4, TT2, TT 07

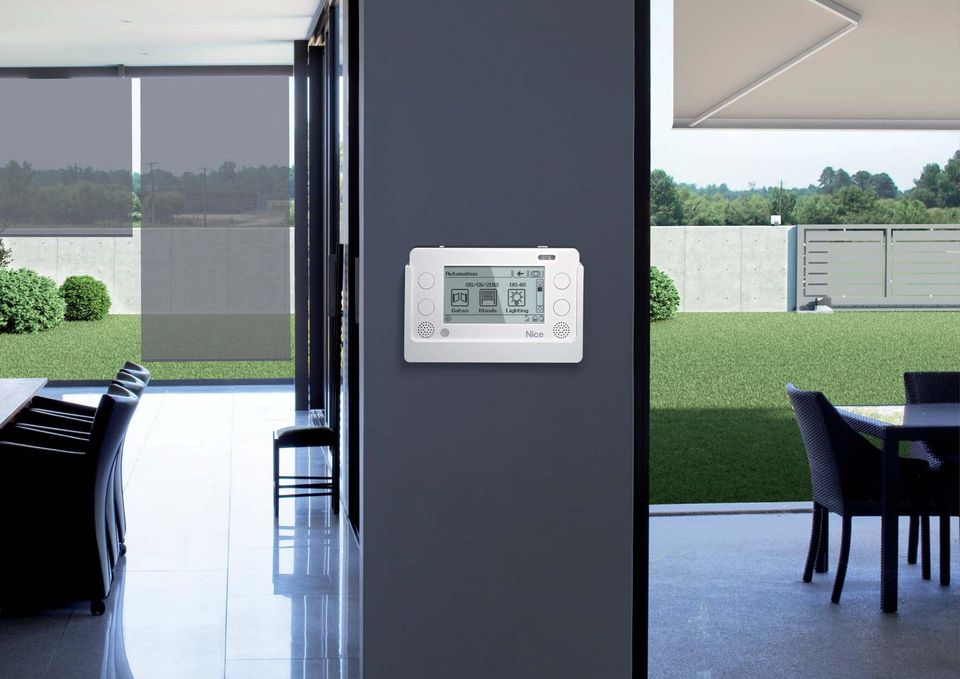

22 TOUCH SCREEN NEW Touch screen pro ovládání automatizačních technik Nice, pro správu a programování zabezpečovacího systému NiceHome. Nice Era Touch, bezdrátový, přenosný, monochromatický displej 3,7 (9,5 cm). Umožňuje kontrolovat všechny automatizační techniky nainstalované v domě dálkově: maximálně 99 samostatných příkazů; až 0 ovládaných skupin pro současnou správu a ovládání automatizačních technik stejného typu; až 0 samostatných scénářů pro správu různých automatizačních technik, včetně těch, které jsou součástí zabezpečovacího systému. Při použití miniaturizovaných řídicích jednotek Nice TT2L, TT2D anebo univerzálních přijímačů (např. OX2 atd.) je možné ovládat osvětlení, zavlažování a vytápění (přímotopy atd). Možnost ovládat automatizační techniky, skupiny a scénáře podle časového harmonogramu, díky zabudovanému programovatelnému časovému zařízení s členěním na dny v týdnu. Jednoduché programování, konfigurace a správa zabezpečovacího zařízení díky intuitivnímu grafickému displeji, zabudovanému hlasovému průvodci a dvousměrné komunikační technologii. Zabudovaná bezkontaktní čtečka klíčenek s transpondérem slouží k ovládání zabezpečovacího systému: každý klíč je jedinečný a přizpůsobený potřebám uživatele a zónám, ve kterých se pohybuje. Díky bezdrátové obousměrné komunikaci se zabezpečovacím systémem, ukazuje doteková obrazovka stav zabezpečovacího zařízení, který je vyjádřen s využitím jednoduchých stavových ikon, rozdělených podle jednotlivých zón. Základní funkce: Správa automatizačních technik Nice s kódováním FLOR: možnost ovládat až 99 samostatných automatizačních technik, rozdělených do skupin na stínící techniku, brány, garážová vrata a osvětlení. Možnost současné správy příkazů platných pro textilní markýzy, rolety a další stínící techniku, automatizovanou s využitím trubkových pohonů Nice. Ovládání jednotlivých automatizačních technik, skupin automatizačních technik, realizace scénářů s možností přiřadit každé automatizační technice nějaký název. Správa načasovaných příkazů s využitím zabudovaného časového programovacího zařízení s členěním na dny v týdnu. 4 programovatelná tlačítka určená pro provádění příkazů platných pro jednotlivé automatizační techniky, skupiny anebo scénáře. Scénáře, které jsou přiřazené ke konkrétním situacím a událostem, umožňují například rozsvítit osvětlení nainstalované v zahradě a spustit rolety v případě, že nastane poplašná situace v zahradě. Snadná aktualizace díky mini-usb konektoru. HSTSA Dobíjecí základna 08 BC/PP Bezkontaktní karta s barevným tiskem. BC/S Klíčenka s kroužkem. BC Bezkontaktní karta s černým tiskem.

23 KÓD POPIS KS. V BALENÍ HSTS2EN Bezdrátová dotyková obrazovka BC BC/PP Plastová čipová karta pro bezdotykovou identifikaci s černobílým nebo modrým potiskem dle Vašeho výběru a s číselnou řadou; pokud nebude dohodnuto jinak, jsou karty s potiskem TECHNOPARK Plastová čipová karta pro bezdotykovou identifikaci s plnobarevným potiskem dle objednávky dle objednávky BC/S Klíčenka ve tvaru kapky pro bezdotykovou identifikaci s kroužkem na klíče dle objednávky HSTSA Dobíjecí základna pro dotykovou obrazovku, včetně dobíjecích baterií PŘÍSLUŠENSTVÍ PRO KOMPLEXNÍ SPRÁVU DOMU KÓD POPIS KS. V BALENÍ TT2N TT2L TT2D OX2 Řídicí jednotka k ovládání jednoho trubkového pohonu napájeného 230 Vac, se zabudovaným přijímačem Řídicí jednotka k ovládání světelných zařízení, napájená 230 Vac, Se zabudovaným přijímačem Řídicí jednotka k ovládání světelných zařízení, napájená 230 Vac, Se zabudovaným přijímačem a měničem 2-kanálový univerzální přijímač s IP30 pro ovladače skupiny ONE, NICEWAY, INTI; napájení 2-24 Vac/dc; 2 výstupní relé NO/NC; možnost zablokovat/odblokovat nahrávání dalších ovladačů PŘENOS RÁDIOVÉHO SIGNÁLU FREKVENCE TYPOLOGIE DOSAH FUNKCE DISPLEJ ZAPÍNACÍ TLAČÍTKO KONFIGURACE SKUPIN SCÉNÁŘE ČASOVAČ AKTIVACE 433,92 MHz - 434,32 MHz Obousměrný digitální signál komunikující se zabezpečovacím systémem HSCU2 00 m na volném prostranství bez rušivých elementů, 20 m uvnitř budov 3,75 grafický pixelů, monochromatický, podsvícený Ano 0 nakonfi gurovaných skupin s automatizačními technikami stejného typu (stejné příkazy) 0 scénářů nakonfigurovaných s využitím příkazů pro automatizační techniky a s aktivací/deaktivací zabezpečovacího systému 0 konfi gurací LED Modrá - komunikace bezdrátovou cestou / červená - vybitá baterie / oranžová - probíhá nabíjení / zelená - nabíjení dokončeno TLAČÍTKA S FUNKCEMI 4 nastavitelné funkce ČTEČKA KLÍČŮ S TRANSPONDÉREM Ano MIKROFON Ano REPRODUKTOR 0,5 W HLASOVÝ ZÁZNAM 5 hlasových zpráv v celkové délce 20 s AKTUALIZACE SW Ano, přes micro usb vstup POHYBOVÉ ČIDLO Ano ZÁZNAM UDÁLOSTÍ 00 NAPÁJENÍ NAPÁJENÍ 2 alkalické baterie,5 V, typ AA, součást balení DÉLKA NEZÁVISLÉHO PROVOZU Průměrně delší než rok, podle typu používání PŘÍDAVNÉ NAPÁJENÍ SYSTÉM PROVOZNÍ TEPLOTY ROZMĚRY HMOTNOST S využitím dobíjecí základny HSTSA a dobíjecích baterií typu AA, připojení přes usb micro port +5 C až + 40 c (třída okolního prostředí podle EN503) mm 250 g 09

24 ERA INTI NEW Barevná řada miniaturizovaných dálkových ovladačů s nebo 2 kanály, vyráběných v šesti barevných provedeních. 433,92 MHz, plovoucí kód, správa aktivačních a certifikačních kódů, automatické načtení, zabudovaný bezkontaktní přijímač; typ kódování 72 Bitový O-Code, kompatibilní i s přijímači s kódováním Nice FloR. Technologicky vyspělý: využívá systémy s výpočtem a identifikací, které zvyšují úroveň zabezpečení, a přibližně třikrát zkracují dobu odezvy automatizační techniky. Praktický při ukládání do paměti, operace prováděná i na dálku díky přijímačům s technologií Opera. Bez nutné přítomnosti u nainstalovaného zařízení je možné aktivovat nový dálkový ovladač Inti dvěma různými způsoby: s využitím aktivovaného dálkového ovladače, uloženého do paměti přijímače, díky přenosu aktivačního kódu mezi oběma dálkovými ovladači (obrázek ); s využitím multifunkčního rozhraní Nice O-Box se do dálkového ovladače vloží certifikační kód přijímače, kdy stačí nový ovladač Inti přiblížit k O-Boxu a spustit operaci řízenou počítačem nebo PDA (obrázek 2). Bezpečný, v případě krádeže nebo ztráty dálkového ovladače je možné s využitím O-Boxu: nahradit původní dálkový ovladač novým, se zachováním stejných funkcí jako měl starý ovladač, a pak původní dálkový ovladač deaktivovat tím způsobem, že novému ovladači Inti bude přidělena vyšší úroveň priority. Inti může být používaný i jako klíčenka díky šňůrce, která je součástí balení. DÁLKOVÉ OVLADAČE INTI KÓD POPIS KS. V BALENÍ INTIY kanál, 433,92 MHz, žlutý 0 INTI2Y 2 kanály, 433,92 MHz, žlutý 0 INTIR kanál, 433,92 MHz, červený 0 INTI2R 2 kanály, 433,92 MHz, červený 0 INTIL kanál, 433,92 MHz, fi alový 0 INTI2L 2 kanály, 433,92 MHz, fi alový 0 INTIG kanál, 433,92 MHz, zelený 0 INTI2G 2 kanály, 433,92 MHz, zelený 0 INTIB kanál, 433,92 MHz, modrý 0 INTI2B 2 kanály, 433,92 MHz, modrý 0 INTI kanál, 433,92 MHz, černý 0 INTI2 2 kanály, 433,92 MHz, černý 0 INTIKIT KIT složený z: 3 dvoukanálové ovladače INTI (červený, zelený, modrý), přijímač OX2 DÁLKOVÝCH OVLADAČŮ INTI_Y, INTI_R, INTI_L, INTI_G, INTI_B, INTI Nosná frekvence 433,92 MHz Přibližný dosah 50 m (exteriéry); 30 m (interiéry budov)* Kódování O-Code 72 bit; plovoucí kód Napájení 3 Vdc; lithiová baterie, typ CR2032 Životnost baterie 2 roky (při 0ti přenosech signálu za den) Stupeň krytí IP40 (používání v zastřešeném prostoru) Rozměry a hmotnost mm 4 g * Dosah dálkových ovladačů a přijímací schopnosti přijímačů mohou být ovlivněné dalšími zařízeními, které pracují v dané oblasti na stejné frekvenci. INTIKIT Obsah KITu: 3 dvoukanálové ovladače INTI (červený, zelený, modrý), přijímač OX2 0

25 UNINTIVERSAL! INTI, univerzální dálkový ovladač! Ideální pro systémy v bytových komplexech a pro aplikace s velkým počtem uživatelů. Snadná a levná instalace: dálkový ovladač Inti uložený do paměti univerzálního přijímače OX2, umožňuje ovládat a spravovat praktický každé zařízení s automatizační technikou, včetně již existujících systémů Přenos aktivačního kódu z aktivovaného a uloženého dálkového ovladače do nového ovladače, který budete do paměti teprve ukládat. Možnost uložit dálkový ovladač prostřednictvím Nice O-boxu a certifikačního kódu. Díky tomu, že jsou přijímače OXIT, OX2T a OX4T vybavené jedním vysílačem, je přes multifunkční rozhraní O-box zajištěn přístup k rádiovým kódům. Přijímače OXIT, OX2T a OX4T je možné používat i jako opakovače signálu.

26 ERA ONE NEW Systém zahrnuje, 2, 4 a 9 kanálové dálkové ovladače a přijímače se zapojením do slotu, se zapojeným kabelem, s anebo bez zabudovaného vysílače. 433,92 MHz, plovoucí kód, správa aktivačních a certifikačních kódů, automatické načtení, zabudovaný bezkontaktní přijímač; typ kódování 72 Bitový O-Code, kompatibilní i s přijímači s kódováním Nice FloR. Technologicky vyspělý: využívá systémy s výpočtem a identifikací, které zvyšují úroveň zabezpečení a přibližně třikrát zkracují dobu odezvy automatizační techniky. Praktický při ukládání do paměti, operace prováděná i na dálku díky přijímačům s technologií Opera. Bez nutné přítomnosti u nainstalovaného zařízení je možné aktivovat nový dálkový ovladač Era One dvěma různými způsoby: s využitím aktivovaného dálkového ovladače, uloženého do paměti přijímače, díky přenosu aktivačního kódu mezi oběma dálkovými ovladači (obrázek ); s využitím multifunkčního rozhraní Nice O-Box se do dálkového ovladače vloží certifikační kód přijímače, kdy stačí nový ovladač Era One přiblížit k O-Boxu a spustit operaci řízenou počítačem nebo PDA (obrázek 2). Bezpečný, v případě krádeže nebo ztráty dálkového ovladače je možné s využitím O-Boxu: nahradit původní dálkový ovladač novým, se zachováním stejných funkcí jako měl starý ovladač, a pak původní dálkový ovladač deaktivovat tím způsobem, že novému ovladači Era One bude přidělena vyšší úroveň priority. Elegantní a pohodlný: dálkový ovladač Era One je možné používat i jako rafinovanou a technologickou klíčenku anebo jej můžete připevnit na stěnu nebo na palubní desku automobilu s využitím praktického držáku, který je součástí balení. DÁLKOVÉ OVLADAČE ERA ONE KÓD POPIS KS. V BALENÍ ONE kanál, 433,92 MHz 0 ON2E 2 kanály, 433,92 MHz 0 ON4E 4 kanály, 433,92 MHz 0 ON9E 9 kanálů, 433,92 MHz 0 DÁLKOVÝCH OVLADAČŮ ON_E Nosná frekvence 433,92 MHz Přibližný dosah 200 m (exteriéry); 35 m (interiéry budov)* Kódování O-Code 72 bit; plovoucí kód Napájení 3 Vdc; lithiová baterie, typ CR2032 Životnost baterie 2 roky (při 0 přenosech signálu za den) Stupeň krytí IP40 (používání v zastřešeném prostoru) Rozměry a hmotnost mm, g * Dosah dálkových ovladačů a přijímací schopnosti přijímačů mohou být ovlivněné dalšími zařízeními, které pracují v dané oblasti na stejné frekvenci.. 2. Přenos aktivačního kódu z aktivovaného a uloženého dálkového ovladače do nového ovladače, který budete do paměti teprve ukládat. Možnost uložit dálkový ovladač prostřednictvím Nice O-Boxu a Certifikačního kódu. 2

27 ERA FLOR NEW, 2 a 4 kanálové dálkové ovladače s novým rafinovaným designem. 433,92 MHz, plovoucí kód, automatické načtení. Naprostá bezpečnost: dálkové ovladače není možné naklonovat, protože vysílají plovoucí kód. Ideální pro systémy v bytových komplexech a pro aplikace s velkým počtem uživatelů, díky jedinečným kódům přiděleným jednotlivým uživatelům. Snadná duplikace nového dálkového ovladače v blízkosti nainstalované automatizační techniky, provedená s využitím aktivovaného a do paměti uloženého dálkového ovladače anebo s využitím tlačítka umístěného na přijímači; LED dioda signalizuje jednotlivé funkce. S pomocí O-Boxu a softwaru nainstalovaného do PC nebo PDA je možné: - snadno a rychle naprogramovat přijímače a dálkové ovladače; - spravovat a tisknout seznam s kódy; - vytvářet vlastní databáze s instalacemi (užitečné u systémů s větším počtem uživatelů). Maximální provozní nezávislost a snížená spotřeba elektrické energie. Elegantní a pohodlný: dálkový ovladač Era FloR je možné používat i jako rafinovanou a technologickou klíčenku anebo jej můžete připevnit na stěnu nebo na palubní desku automobilu s využitím praktického držáku, který je součástí balení. Naprostá kompatibilita s přijímači předchozí řady Flor (univerzální přijímač, univerzální modulární přijímač, se zapojením do konektoru Nice nebo SM) a s přijímači One (OXI/ OXIT, OX2/OX2T a OX4T). KÓD POPIS KS. V BALENÍ FLORE dálkový ovladač Era FloR, kanál 0 FLO2RE dálkový ovladač Era FloR, 2 kanály 0 FLO4RE dálkový ovladač Era FloR, 4 kanály 0 Nosná frekvence 433,92 MHz Přibližný dosah 50/200 m s nasměrovanou anténou umístěnou ve volném prostoru Kódování digitální 52 bit (4,5 triliónů kombinací) Napájení 3 Vdc; lithiová baterie, typ CR2032 Životnost baterie 3 roky (při 0 přenosech signálu za den) Stupeň krytí IP40 (používání v zastřešeném prostoru) Rozměry a hmotnost mm 55 g * Dosah dálkových ovladačů a přijímací schopnosti přijímačů mohou být ovlivněné dalšími zařízeními, které pracují v dané oblasti na stejné frekvenci. FLORE FLO2RE FLO4RE 3

28 PŘIJÍMAČE ERA INTI, ONE, Flor Kompletní řada přijímačů s funkcemi používanými v systému Opera, přizpůsobené veškerým požadavkům při instalaci: zapojené do slotu, kompatibilní s řídicími jednotkami Nice poslední generace s konektorem typu SM; se zapojeným univerzálním kabelem, vhodným pro všechny modely řídicích jednotek, určených pro ovládání libovolného typu automatizační techniky, světelných a zavlažovacích systémů anebo jiných elektrických obvodů. Maximální flexibilita: Do jejich paměti lze uložit až 024 dálkových ovladačů. Komfortní a funkční: Díky tomu, že jsou přijímače OXIT/OXITFM, OX2T/ OX2TFM a OX4T vybavené jedním vysílačem, je přes multifunkční rozhraní O-Box zajištěn přístup k rádiovým kódům i v případech, kdy jsou obtížně dostupné (obrázek 3). Přijímače OXIT, OX2T a OX4T mohou být používané i jako opakovače signálu a prodloužit tak vzdálenost a dosah signálu mezi dálkovými ovladači a dalšími přijímači (obrázek 4). Zabezpečení systému: 3 úrovně zabezpečení s využitím hesel a klíčů. Díky O-Boxu a softwaru nainstalovaného do PC nebo PDA je možné: - snadno a rychle naprogramovat přijímače a dálkové ovladače; - spravovat a tisknout seznam s kódy; - vytvářet vlastní databáze s instalacemi (užitečné u systémů s větším počtem uživatelů). PŘIJÍMAČE 433,92 MHZ, S FUNKCEMI SYSTÉMU OPERA ZAPOJENÉ DO SLOTU KÓD POPIS KS. V BALENÍ OXI 4 kanály, bez zabudovaného OXIT 4 kanály, se zabudovaným vysílačem S PŘIPOJENÝM UNIVERZÁLNÍM KABELEM OX2 2 kanály, bez zabudovaného vysílače OX2T 2 kanály, se zabudovaným OX4T 4 kanály, se zabudovaným OXI, OXIT OX2, OX2T OX4T 4

29 MULTIFUNKČNÍ ROZHRANÍ KÓD POPIS KS. V BALENÍ OBOX2 OBOX2B Programátor s duální sítí, pro zařízení 433,92/868,46 MHz (FLO, FLOR, ERA, ONE, SMILO, MORX, BIO), včetně softwaru a s přibaleným usb kabelem Programátor s duální sítí, pro zařízení 433,92/868,46 MHz (FLO, FLOR, ERA, ONE, SMILO, MORX, BIO), včetně softwaru, s přibaleným usb kabelem a se zabudovaným modulem bluetooth O-BOX. 2. Přenos aktivačního kódu z aktivovaného a uloženého dálkového ovladače do nového ovladače, který budete do paměti teprve ukládat. Možnost uložit dálkový ovladač prostřednictvím Nice O-Boxu a Certifikačního kódu. Díky tomu, že jsou přijímače OXIT, OX2T a OX4T vybavené jedním vysílačem, je přes multifunkční rozhraní O-Box zajištěn přístup k rádiovým kódům. Přijímače OXIT, OX2T a OX4T je možné používat i jako opakovače signálu. DÁLKOVÝCH OVLADAČŮ OXI OXIT Přijímací frekvence Přenosová frekvence OX2-433,92 MHz OX2T OX4T - 433,92 MHz 433,92 MHz Odpor na vstupu 52 Citlivost Dekódování Počet kanálu Kontakt s relé Napájení Příkon Stupeň krytí >0,5 μv u přijatého signálu O-Code, FloR, Flo 4 (5 u BUS T4) - 5 Vdc 30 ma (max) 2 4 relé se spínacími a rozpínacími kontakty, bez napětí max. 0,5 A 50 V (spínací kontakt) 5 A V od 2 do 28 Vdc/ Vac 0 až 240 Vac 50/60 Hz 80 ma (max) s aktivními relé 80 ma IP30 IP 44 (s kompletní krabičkou) Rozměry a hmotnost h mm, 20 g mm, 55 g mm, 260 g 5

30 NICEWAY Bezdrátový modulární ovládací systém, určený pro správu celé řady automatizačních Nice technik, z libovolného místa vašeho domu. Modulární Systém NiceWay je založný na řadě modulárních dálkových ovladačů, která je možné vkládat do pěti různých modelů držáků a rámečků, díky čemuž vzniká rozsáhlá škála všech možných řešení, které dokáží uspokojit i ty nejnáročnější požadavky Moduly jsou dostupné v rozsahu od do 80 skupin anebo pro 240 kanálů, mají velmi malé rozměry a jsou pohodlně ovladatelné. Technologicky vyvinutý a kompatibilní Frekvence 433,92 MHz, kódování s 52 bitovým plovoucím kódem (více než 4,5 triliónů kombinací); automatické načtení. Kompatibilní se systémy Nice PaMW, Plano a FLORE. (Flo a Smilo pouze s WM240C a WM080G) na frekvenci 433,92 MHz. Přibližný dosah: 200 m na volném prostranství, 35 m v interiérech budov. Značná nezávislost (3 V lithiová baterie). Všechna řešení NiceWay 240 kanálový modul s displejem, určený pro ovládání 80 skupin a 70 multiskupin, je ideální pro správu komplexních systémů. Všechny markýzy, rolety, brány, zavlažovací systémy, osvětlení kanceláří, rezidencí a hotelů v pouhých 4 gramech a 6 cm 2! Přizpůsobitelný Ovládací tlačítka z gumy jsou nedílnou součástí krytu ovládacích modulů, aby byla elektronika ochráněna před nečistotami a vlhkostí. NiceWay můžete používat ve všech místnostech vašeho domu, od garáže po obývací pokoj, od kuchyně až po koupelnu. Profesionální Systém je programovatelný prostřednictvím pohodlných palmtopů Nice, aby tak jejich využití bylo ještě více profesionální a praktické. Srdce systému NiceWay, 3, 6 a 9 kanálové moduly určené pro ovládání automatizační techniky, buď samostatně nebo začleněných do skupin: markýzy, rolety, žaluzie, brány, garážová a průmyslová vrata, závory, zavlažovací a světelné systémy NAPÁJENÍ (Vdc) 3 v, lithiová baterie CR2032 ŽIVOTNOST BATERIE > 2 roky při 0 přenosech signálu za den FREKVENCE 433,92 MHz ± 00 KHz VYZAŘOVANÝ VÝKON přibližně mw STUPEŇ KRYTÍ (IP) 40 PŘIBLIŽNÝ DOSAH (m) 200 m ve volném prostranství, 35 m v interiérech budov KÓDOVÁNÍ 52 bit plovoucí kód PROVOZNÍ TEPLOTY ( C MIN. MAX) -20 až +55 ROZMĚRY (mm) HMOTNOST (g) 4. Modul dálkového ovladače 2. Podložka modulu 3. Stolní nebo nástěnný nárazuvzdorný držák 4. Stolní nárazuvzdorný držák 5. Čtvercová nástěnná deska 6. Obdélníková nástěnná deska 6. 6
